办公大楼等电位联结设计与施工

等电位连接施工方案1. 引言等电位连接在电气工程中广泛使用，可以有效地减小设备之间的电位差，提高设备的安全性和运行效率。

本文将介绍等电位连接的概念及其施工方案，旨在帮助读者了解等电位连接的重要性，并指导如何正确进行施工。

2. 等电位连接的概念等电位连接是指使用导体将设备之间的电位保持在同一水平，从而消除设备间的电位差。

它可以有效地减小电流在设备之间的流动，降低火灾和电击等安全风险，并提高设备的运行效率。

3. 施工准备在进行等电位连接的施工前，需要进行一些准备工作，包括以下几个方面：3.1 材料准备•铜排或铝排：用于连接设备之间的等电位导体。

•接地线：用于将等电位导体连接到地块的接地系统。

•螺栓、螺母和垫圈：用于固定等电位导体。

3.2 设备检查在施工前，需要对待连接的设备进行检查，确保设备表面干净无油污，并排除设备可能存在的接地故障。

3.3 施工图纸根据实际工程情况，制定等电位连接的施工图纸，明确设备之间的连接方式，包括导线的位置、固定方式等。

4. 施工步骤按照以下步骤进行等电位连接的施工：4.1 确定连接点根据施工图纸，确定设备之间的连接点，使之符合工程要求。

4.2 准备等电位导体根据实际情况，将铜排或铝排切割成所需长度，并对其表面进行清洁，确保无油污。

4.3 连接设备将等电位导体连接到设备之间的连接点，使用螺栓、螺母和垫圈固定导体与设备。

4.4 接地连接将等电位导体连接到地块的接地系统，确保良好的接地效果。

4.5 防腐处理根据工程要求，对等电位连接的导体进行防腐处理，提高其耐久性和安全性。

4.6 施工记录在施工过程中，及时记录施工细节，包括连接点、导体长度、防腐处理等信息，方便后续维护和管理。

5. 施工注意事项在进行等电位连接的施工过程中，需要特别注意以下几个方面：•施工人员应具备相关的电气知识和操作经验。

•施工图纸应根据实际情况合理调整，确保连接位置正确。

•导体连接要牢固可靠，确保电路畅通。

等电位连接施工方案引言在电力系统中，等电位连接是保障系统安全和稳定运行的关键步骤之一。

等电位连接是指将系统中的多个设备或设施的地电位相连，以确保它们具有相同的电势，以防止电流通过地势之间的不均匀分布而引起的电压差。

本文将介绍等电位连接的施工方案，并讨论一些注意事项和常见问题的解决方法。

施工准备在开始等电位连接的施工之前，需要进行一些准备工作，以确保施工的顺利进行。

以下是一些施工准备的步骤：1.规划和设计：在施工之前，需要制定一个详细的规划和设计方案。

这将包括确定需要连接的设备或设施、连接方式和线路布置等信息。

2.材料准备：准备好所需的材料，例如导线、接头、绝缘子等。

确保材料的质量符合相关标准，并提前采购，以防止延迟施工进度。

3.设备检查：在施工之前，对需要连接的设备进行检查。

确保设备的接地系统完好无损，并检查设备的工作状态。

4.安全措施：在施工过程中，要严格遵守安全操作规程，戴好防护用具，并确保施工区域的安全。

施工步骤下面是等电位连接的施工步骤：1.设备清洁：在连接之前，应清洁设备表面以去除污垢和氧化物。

这有助于确保良好的电接触。

2.导线剥皮：将导线剥皮，露出足够的导线长度以进行连接。

3.接头安装：使用合适的接头，将导线连接到设备的接地点。

确保连接紧固可靠，以防止松动。

4.绝缘处理：对接头处和导线暴露部分进行绝缘处理。

可以使用绝缘胶带、绝缘套管等材料进行绝缘。

5.连接检查：完成连接后，检查连接的质量和稳固性。

使用万用表或接地测试仪检测连接的电阻，确保连接良好。

6.测试和验证：在完成施工后，进行测试和验证，确保连接的等电位性能符合要求。

可以进行电阻测试、绝缘测试等。

注意事项和常见问题解决方法在等电位连接施工过程中，需要注意以下事项和常见问题的解决方法：1.接地点选择：选择合适的接地点非常重要。

应优先选择设备本身具有的接地点，如果没有合适的接地点，则需要另外设计。

2.导线选择：导线的选择应根据需要传输的电流和电压来确定。

等电位连接施工方案本工程通过等电位联结端子板，将进出建筑物的金属管道、上、下水、热力、燃气、建筑物金属结构及接地干线互相连通。

总等电位盘、局部等电位盘由黄铜板制成。

在电话房、消防控制室、电梯机房等处作局部等电位连接，并由局部等电位盘用BVR-1*25MM2多股铜导线穿SC25钢管与接地装置相连，在各层强弱电竖井，卫生间处设局部等电位连接并有井内设置-40*4镀锌扁钢，固定安装。

1 等电位连接的一般规定：1.1、等电位联结线与金属管道的连接采用抱箍，抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。

1.2、等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

1.3、等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。

1.4、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变4～24V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试。

1.5、建筑物等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。

支线间不应串联连接。

2 卫生间局部等电位连接卫生间局部等电位祥见《卫生间局部等电位连接施工方案》。

4.3 电线、电缆穿管敷设本工程动力配管及应急照明配管均为镀锌钢管，镀锌钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。

除动力系统、消防系统的镀锌钢管为明敷设，其余镀锌钢管均为暗敷设。

按照建设方恢复的设计洽商记录要求本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，a当图纸钢管的公称直径小于等于40mm时选用冷镀锌钢管。

等电位联结接地系统安装施工方案在电力系统中，等电位联结接地系统扮演着关键的角色，确保了电气设备的安全可靠运行。

本文将介绍等电位联结接地系统的安装施工方案，以确保系统的有效运行。

一、前期准备工作在进行等电位联结接地系统的安装之前，需要做好以下准备工作：1.设计方案确认：根据电气系统的要求，确认等电位联结接地系统的设计方案，包括系统的布局、连接方式等。

2.材料准备：准备好所需的材料，如导体材料、接地装置、连接件等。

3.施工人员培训：确保施工人员具备必要的技术和安全知识，能够正确操作和安装设备。

4.施工计划制定：制定详细的施工计划，包括施工流程、工期安排等。

二、施工步骤1. 接地装置的安装1.1 挖掘接地孔：根据设计要求，在合适位置挖掘接地孔，保证孔的深度和直径符合要求。

1.2 安装接地体：将接地体放入接地孔中，确保接地体与周围土壤充分接触。

1.3 填埋回填：将填埋接地孔，用湿土回填并压实，确保接地体的稳固性。

2. 导体的铺设2.1 导线选取：根据系统要求选择合适规格的导线，保证导线的质量和导电性能。

2.2 导线连接：将导线连接到接地体和电气设备上，确保连接牢固可靠。

2.3 铺设导线：沿着设计好的路线将导线铺设到各个接地点，同时保证导线的布局合理、整齐。

3. 接地系统连接3.1 等电位联结：根据设计要求将各个接地点通过导线连接起来，形成一个完整的等电位联结接地系统。

3.2 连接检查：对接地系统的连接进行检查，确保所有连接牢固可靠，没有松动或腐蚀现象。

3.3 接地系统标识：为接地系统各个部分进行标识，方便后续的监测和维护工作。

三、系统调试与验收在等电位联结接地系统安装完成后，需要进行系统的调试与验收，确保系统正常运行。

1.系统测试：对接地系统进行电阻测试和绝缘测试，确保系统的导通性和绝缘性符合标准要求。

2.运行试验：将系统接入正常运行状态，观察系统运行情况，确保各项操作正常运行。

3.验收报告：编制安装施工过程的验收报告，包括施工情况、测试结果等内容，并提交给相关部门进行验收。

等电位联结施工工法等电位联结施工工法是一种常用的地下工程施工技术，旨在降低地下工程施工过程中的电位差，保证工程的正常运行。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍等电位联结施工工法。

一、前言在地下工程施工中，地下设施的等电位是确保设施正常运行的重要因素之一。

而工程施工过程中产生的电位差往往会影响到设施的安全性和稳定性，因此需要采取适当的措施进行调整和管理。

等电位联结施工工法就是一种被广泛应用的调整电位差的方法之一。

二、工法特点等电位联结施工工法的特点主要包括以下几个方面：1. 可以有效减小地下设施之间的电位差，提高设施的安全性和稳定性。

2. 工法简单易行，不需要大量的专业设备和材料，降低施工成本。

3. 施工过程中对周边环境的影响较小，保护了现有设施和地下结构的完整性。

4. 可以提高工程的质量控制，确保施工过程中的电位达到设计要求。

三、适应范围等电位联结施工工法适用于各种地下工程，包括地铁隧道、地下管线、地下电缆等。

无论是新建工程还是维修工程，都可以采用这种工法进行电位控制。

四、工艺原理等电位联结施工工法的工艺原理是通过连接地下设施的金属件，将它们的电位保持在同一水平上。

具体的技术措施可以包括电位接地、电位联结、电位调整等。

这些措施可以通过金属导体、接地电阻器、电位调整装置等设备进行实施。

五、施工工艺1. 施工前需要详细勘察地下设施的电位情况，确定需要进行联结的设施。

2. 根据勘察结果，确定电位调整装置和连接方式。

3. 进行电位接地和接地电阻器布置。

4. 进行设施之间的电位联结。

5. 调整电位，使其达到设计要求。

6. 对工程进行质量检验和记录。

六、劳动组织等电位联结施工工法需要组织一支专业的施工队伍，包括施工人员、监理人员和质检人员等。

施工队伍需要具备一定的电工知识和操作经验，以确保施工质量和施工安全。

七、机具设备进行等电位联结施工需要一些常见的机具设备，包括电位测试仪、金属导体、接地电阻器、电位调整装置等。

等电位联结施工工法等电位联结施工工法是一种常用的电力工程施工工法，用于电力线路的建设和维护。

本文将介绍等电位联结施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

一、前言电力线路的建设和维护是电力工程中重要的一环，而等电位联结施工工法则是电力线路施工和维护中的一种常用方法。

它通过合理的施工技术和措施，在保证施工质量的同时，提高工作效率，减少施工难度和风险。

二、工法特点等电位联结施工工法有以下几个特点：1.高效节能：该工法采用机械化、自动化施工方式，减少人工投入和劳动强度，提高工作效率，节约时间和人力成本。

2. 施工质量高：采用先进的施工工艺和技术措施，确保施工质量符合设计要求，减少施工缺陷和质量问题。

3. 安全可靠：工法考虑了施工过程中的安全因素，采取相应的措施和应急预案，确保施工过程安全可靠。

4. 经济可行：工法在施工周期、施工成本和使用寿命方面经济可行，能够满足工程要求并达到预期效果。

三、适应范围等电位联结施工工法适用于各种电力线路的建设和维护，包括输电线路、配电线路、光缆线路等。

无论是新建工程还是老旧线路的维护，都可以采用该工法进行施工。

四、工艺原理等电位联结施工工法通过在施工过程中采取一系列的技术措施和工艺原理来实现。

首先，要理解等电位联结施工工法与实际工程之间的联系，明确施工目标和要求。

然后，根据施工目标和要求，确定适合的技术措施和工艺原理。

其中，常用的措施包括土建施工、设备安装、线路架设等，工艺原理包括土质分析、基础处理、固结加固等。

五、施工工艺等电位联结施工工法包括以下几个施工阶段：1. 土建施工：施工前需要对土质进行分析，确定基础处理措施，包括清理、平整、压实等。

2. 设备安装：安装相关电力设备，包括变压器、开关设备、绝缘子等。

3. 线路架设：将导线、电缆等架设在电力塔上，并进行联接和固定。

六、劳动组织等电位联结施工工法需要合理的劳动组织，确保施工任务的完成和施工进度的控制。

建筑物等电位联结技术要求一、材料要求1. 等电位端子箱（内设端子板）、等电位联结线、等电位联结用型钢等应符合设计要求，并应有产品出厂合格证或质量保证书。

2. 等电位端子箱内联结板及等电位联结线宜采用铜质材料，若采用镀锌扁钢时，应为热浸镀锌扁钢；等电位联结端子板的截面不得小于所接等电位联结线截面。

3. 等电位联结用的螺栓、垫圈、螺母等均应采用热镀锌制品。

二、工序控制1. 总等电位联结：应先检查确认总等电位联结端子的接地导体位置，再就近安装总等电位联结端子箱及端子板，然后按设计要求作总等电位联结。

2.局部等电位联结：应先检查确认连接端子位置及连接端子板的截面积，再安装局部等电位联结端子箱及端子板，然后按设计要求作局部等电位联结。

3.暗装等电位端子箱（盒）随土建结构预留好安装位置后安装，明装箱工程抹灰喷浆完成时安装。

4.需隐蔽的等电位联接干线、支线，应随土建结构施工时暗敷到位。

5.卫生间局部等电位联结线应等卫生间设备、管道安装时配合进行施工。

6.金属门窗的等电位联结应在门框定位后，墙面装饰层和抹灰层施工之前进行。

三、施工技术要求1. 建筑物等电位联结的范围、形式、方法、部位及联结导体的材料和截面应符合设计要求。

2. 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线应形成环形网路，支线间不应串联连接。

3. 等电位联结的外露可导电部分或其它金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固等连接应可靠导通。

4. 建筑物每个电源进线均应做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平。

5. 所有进出建筑物金属管道及构件应作总等电位联结。

6. 电气竖井、水泵房、空调机房、发电机房、风机房、配电箱、母线槽、装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露导电部分2.5m伸臂范围内的金属栏杆、顶棚龙骨等金属体应按设计要求做局部等电位联结或辅助等电位联结。

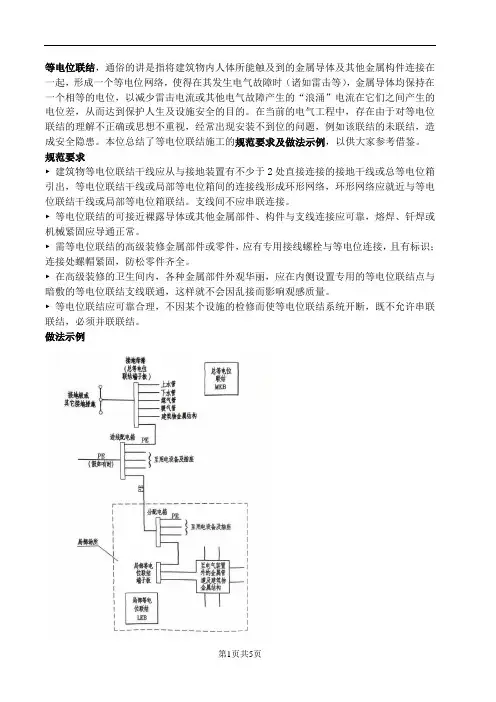

等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌”电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。

在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。

本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。

规范要求
►建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。

支线间不应串联连接。

►等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。

►需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。

►在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。

►等电位联结应可靠合理，不因某个设施的检修而使等电位联结系统开断，既不允许串联联结，必须并联联结。

做法示例
总等电位和局部等电位联结示例
局部等电位联结示例
卫生间局部等电位联结示例
总等电位箱标识、搭接做法示例
盥洗盆等电位联结示例
管道等电位联结示例
管道等电位联结示例
煤气进户管等电位联结示例
管道井管道等电位联结做法示例。

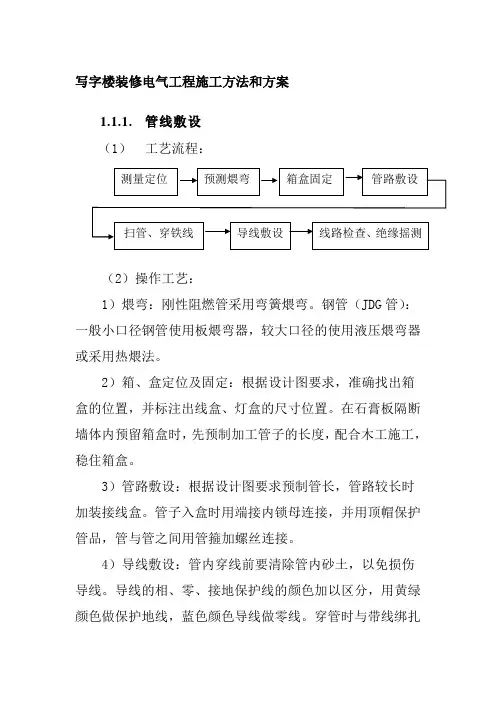

写字楼装修电气工程施工方法和方案1.1.1.管线敷设（1）工艺流程：（2）操作工艺：1）煨弯：刚性阻燃管采用弯簧煨弯。

钢管（JDG管）：一般小口径钢管使用板煨弯器，较大口径的使用液压煨弯器或采用热煨法。

2）箱、盒定位及固定：根据设计图要求，准确找出箱盒的位置，并标注出线盒、灯盒的尺寸位置。

在石膏板隔断墙体内预留箱盒时，先预制加工管子的长度，配合木工施工，稳住箱盒。

3）管路敷设：根据设计图要求预制管长，管路较长时加装接线盒。

管子入盒时用端接内锁母连接，并用顶帽保护管品，管与管之间用管箍加螺丝连接。

4）导线敷设：管内穿线前要清除管内砂土，以免损伤导线。

导线的相、零、接地保护线的颜色加以区分，用黄绿颜色做保护地线，蓝色颜色导线做零线。

穿管时与带线绑扎穿管后，在接线盒、开关盒、灯头盒内导线的预留长度为15cm，配电箱内预留箱体周长的1／2／线路接、焊、包全部完成后，进行自检和互检，检查无误后进行绝缘摇测。

（3）注意事项：1）预埋地插线盒要求灰浆饱满，平整牢固，坐标正确。

预埋前加填充物封堵盒口。

JDG线管连接紧密，管口光滑，护口齐全。

管子弯曲处无明显折皱，管子进入盒、箱采用端接头与内锁母，要拧紧盒壁不松动。

在管路较长时，应加接线盒。

2）导线规格、型号符合设计标准，盒箱内清洁无杂物，护口、护线套穿齐全无脱落，明线排列整齐，连接牢固，包扎严密，绝缘良好，不伤线芯。

1.1.2.开关、插座安装（1）工艺流程（2）操作工艺1）清理：清除盒内杂物，用吸尘器将灰尘擦净。

2）开关接线：同一场所有开关切断位置应一致，且操作灵活，接点接触可靠；电器、灯具的相线应经开关控制。

3）插座接线：单相两孔插座接线时，面对插座左零线右相线。

单相三孔插座接线时，面对插座左零线，右相线上地线。

开关、插座安装：安装高度和位置符合设计要求，面板干净端正，并与墙面平齐，螺丝固定牢固。

4）注意事项开关插座安装时不得碰坏墙面，插座的零线与地线严禁混用。
