二极管习题(含答案)

第2章§2.2 晶体二极管习题2与参考答案【考核内容】1、二极管工作状态的判断。

2.2 半导体二级管 2.2.4 二极管的用途2.2.4.1二极管恒压模型：考虑二极管正向导通两端电压恒压二极管电路习题【分析方法】1、判断二极管两端正极对负极的电位差，即二极管正负极电压：（1）若二极管两端正极电位大于负极电位，0>PN U ，N P V V >则二极管正向导通。

二极管处于正向导通状态，此时管子两端电压降变化不大，利用此特性，可将二极管看成电压源，一般电路判断为硅管，典型值V 7.0D =V 。

对于锗二极管，取V 3.0D =V 。

【注意】：硅二极管处于正向导通，P 区接正极，N 区接负极。

硅二极管导通等效电路（2）若二极管两端正极电位小于负极电位，0<PN U ，N P V V <，则二极管反向截止，二极管视为断路。

2、回路的“绕行方向”一般以二极管正极开始绕行，绕行到负极，在判断二极管两端正极对负极的电位差时，要写出正极对负极的所有电源的代数和，遇正为正，遇负为负。

习题 1--恒压二极管【例题1】如图所示电路，判断二极管的工作状态，写出电路的输出电压值。

设二极管为硅二极管硅二极管导通压降取0.7v 。

（1）解：分析：以二极管开始正极绕行，v E U AB 7.02>=≈，则二极管正向导通，U D ＝0.7V ，视为0.7V 电压源。

【注意】P 区接正极，N 区接负极。

电阻不标出阻值，并联两端电压相等，列出电源一端电压。

所以， V O1= -0.7+2=1.3V 。

简写：二极管正向导通，V O1= -0.7+2=1.3V 。

【例题2】如图所示电路，判断二极管的工作状态，写出电路的输出电压值。

设二极管为硅二极管硅二极管导通压降取0.7v 。

（2）解：以二极管开始正极绕行，v E U 7.012<-=-≈，则二极管反向截止，视为断路。

电阻R 无电流，所以， V O1=0V 。

二极管电路习题及答案二极管是一种只允许电流单向流动的半导体器件，广泛应用于整流、稳压、信号调制等领域。

下面将介绍一些常见的二极管电路习题及其解答方法。

# 习题一：整流电路题目：一个半波整流电路中，输入电压为正弦波，峰值是20V，求输出电压的峰值。

解答：半波整流电路只允许电流在一个方向上流动，因此只有正半周期的电压能够通过二极管。

输出电压的峰值等于输入电压的峰值，即20V。

# 习题二：稳压二极管电路题目：一个稳压二极管电路，稳压二极管的稳压值为6.8V，电路中的负载电阻为1000Ω，求电路中的电流。

解答：稳压二极管工作在反向击穿区，其电压几乎不变。

根据欧姆定律，电流 \( I = \frac{V}{R} \)，其中 \( V \) 是稳压值，\( R \) 是电阻值。

所以电流 \( I = \frac{6.8V}{1000\Omega} = 6.8mA \)。

# 习题三：二极管限幅电路题目：设计一个二极管限幅电路，要求将输入信号的电压限制在±5V范围内。

解答：为了实现±5V的限幅，可以在电路中使用两个二极管，一个正向连接，一个反向连接。

正向二极管的稳压值为5V，反向二极管的稳压值也为5V。

当输入信号超过5V时，正向二极管导通，限制电压不超过5V；当输入信号低于-5V时，反向二极管导通，限制电压不低于-5V。

# 习题四：二极管桥式整流电路题目：一个桥式整流电路，输入电压为正弦波，峰值是10V，求输出直流电压的平均值。

解答：桥式整流电路能够将交流电压转换为直流电压。

对于正弦波输入，输出直流电压的平均值可以通过以下公式计算：\[ V_{DC} = \frac{2V_{M}}{\pi} \]其中 \( V_{M} \) 是输入电压的峰值。

代入数值，\( V_{DC} =\frac{2 \times 10V}{\pi} \approx 6.366V \)。

# 结语二极管电路在电子工程中扮演着非常重要的角色。

二极管电路习题及答案二极管是一种常见的电子元件，广泛应用于各种电路中。

在学习电子技术的过程中，掌握二极管电路的基本原理和解题方法是非常重要的。

本文将介绍一些常见的二极管电路习题及其答案，帮助读者加深对二极管电路的理解。

1. 单级整流电路单级整流电路是最简单的二极管电路之一，它可以将交流电信号转换为直流电信号。

下面是一个典型的单级整流电路：[图1：单级整流电路示意图]问题：请计算图中二极管的导通时间和截止时间。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，此时导通时间为整个正半周期。

而在负半周期中，二极管处于截止状态，导通时间为零。

因此，导通时间为正半周期，截止时间为零。

2. 二极管放大电路二极管放大电路是利用二极管的非线性特性来放大电信号的一种电路。

下面是一个常见的二极管放大电路：[图2：二极管放大电路示意图]问题：请计算图中输出电压的峰值和平均值。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而在负半周期中，二极管处于截止状态，输出电压等于零。

因此，输出电压的峰值等于输入电压的峰值减去二极管的正向压降，输出电压的平均值等于输入电压的平均值减去二极管的正向压降。

3. 二极管限幅电路二极管限幅电路可以将输入信号限制在一定的范围内，避免过大或过小的信号对后续电路的影响。

下面是一个典型的二极管限幅电路：[图3：二极管限幅电路示意图]问题：请计算图中输出电压的范围。

答案：当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而当输入电压小于二极管的反向击穿电压时，二极管处于截止状态，输出电压等于零。

因此，输出电压的范围为零到输入电压减去二极管的正向压降。

通过以上几个习题，我们可以了解到二极管电路的一些基本特性和解题方法。

当然，实际的二极管电路问题可能更为复杂，需要结合具体的电路图和参数来进行分析和计算。

二极管电路习题一、选择题1、在题 图所示电路中，U A0 电压为（ ） （a ）12V （b ）-9V （c ）-3V2 在题 图所示电路中，所有二极管均为理想元件，则 D1、D2、D3 的工作状 态为（ ） 。

（a ）D1 导通，D2、D3 截止 （b ）D1、D2 截止，D3 导通 （c ）D1、D3 截止，D2 导通3 在题 图所示电路中，所有二极管均为理想元件，则 D1、D2 的工作状态为 （ ） 。

（a ）D1 导通，D2、截止 （b ）D1、D2 均导通 （c ）D1、截止，D2 导通4 在题 图所示电路中，D1、D2 为理想元件，则电压 U0 为（ ） （a ）3V （b ）5V （c ）2V5 电路如题 图（a ）所示，二极管 D 为理想元件，输入信号 ui 为图（b ）所 示的三角波，则输出电压 u0 的最大值为（ ） 。

（a ）5V （b ）17V （c ）7V6 在题 图所示电路中，二极管为理想元件，uA=3v,uB=2sinωtV,R=4KΩ,则 uF 等于( ).（a ）3V （b ）2sinωtV （c ）3+2sinωtV7 在题 图所示电路中，二极管为理想元件，则输出电压 U0 为（ ） （a ）3V （b ）0V （c ）－12V8 在题 图（1）所示电路中，二极管 D 为理想元件，设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ，正向压降不计，则输出电压 u0 的波形为图（2）中的 波形（ ）12V9V(c)RVO题图9 在题图所示电路中，稳压二极管DZ2 的稳定电压为6V，DZ2 的稳定电压为12V，则输出电压U0 等于（）。

（a）12V （b）6V （c）18V10 在题图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是。

则电压U0 等于（）。

（a）3V （b）15V （c）－3V11 在题图所示电路中，稳压二极管DZ1 的稳定电压UZ1=12V,DZ2 的稳定电压UZ2=6V，则电压U0 等于（）。

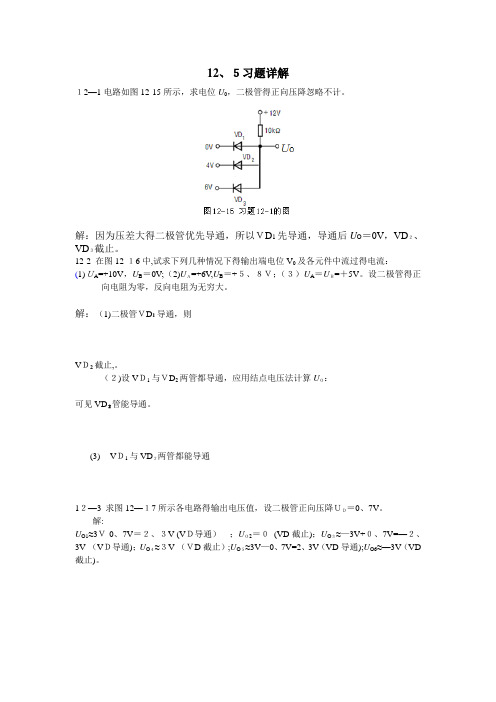

12、５习题详解１2—1电路如图12-15所示，求电位U0，二极管得正向压降忽略不计。

解：因为压差大得二极管优先导通，所以ＶD1先导通，导通后U O＝0V，VD２、VD３截止。

12-2 在图12-１6中,试求下列几种情况下得输出端电位V0及各元件中流过得电流：(1)ＵA=+10V，U B＝0V;（2)UＡ=+6V,U B＝+５、８Ｖ；（３）U A＝UＢ=＋5V。

设二极管得正向电阻为零，反向电阻为无穷大。

解：（1)二极管ＶD1导通，则VＤ2截止,。

（２)设VＤ1与ＶD2两管都导通，应用结点电压法计算UＯ：可见VD２管能导通。

(3)VＤ1与VD２两管都能导通1２—3 求图12—１7所示各电路得输出电压值，设二极管正向压降ＵＤ＝0、7V。

解:U O1≈3Ｖ-0、7V＝２、３V (VＤ导通）；UＯ2＝０(VD截止)；U O３≈—3V+０、7V=—２、3V （VＤ导通)；U O４≈３V （ＶD截止）;U O５≈3V—0、7V=2、3V（VD导通);U O6≈—3V（VD 截止)。

1２-４电路如图12—1８所示，已知u i ＝５ｓｉn ωt （V ）,二极管压降不计，试画出u ｉ与ｕO 得波形，并标出幅值。

解：（ａ）u ｉ＞２V 时,VD 导通,；ｕi 〈２V 时,V Ｄ截止，u o =ｕi 。

(b) u i 〉２V 时，ＶＤ截止，；u ｉ〈2V 时，ＶＤ导通，u o =u i .(c) u i 〉2Ｖ时,VD 导通，u o =u ｉ；ｕi 〈2Ｖ时,VD 截止,u o ＝2V. 波形分别如图12-1９中（a ）、（b)与（c ）所示. １2－5 现有两只稳压管，它们得稳定电压分别为６Ｖ与8V ，正向导通电压为0、7Ｖ。

试问：(1)若将它们串联相接，则可得到几种稳压值?各为多少？(2)若将它们并联相接,则又可得到几种稳压值?各为多少？分别画出电路图。

解：(1)两只稳压管串联时如图1２-2０中（a ）、(b ）、（c)、(d)所示,分别得出稳压值为1、４Ｖ、6、7V 、8、7V 与14V 等四种稳压值. (2）两只稳压管并联时如图１２-２0（ｅ）、（ｆ)、（g)所示，稳压值为0、７Ｖ;如图12-20(h ）所示就是，稳压值为6V.以上得稳压管电路在使用中要接限流电阻，这里未画出. 12-6在图12－２1所示电路中，已知，2CW4稳压管得参数为：稳定电压，最大稳定电流，求:5V -5V2V2V2Vu i u ou ou o(a)(b)(c)图12-19 习题12-4的波形tttt（1）开关S断开时，流过稳压管得电流就是多少？（2）开关S闭合，电压表V与电流表、得读数各为多少？,流过稳压管得电流又就是多少?（3）开关S闭合，当电压升高１0%,再求各表读数。

二极管电路习题一、选择题1、在题 1.1 图所示电路中，U A0 电压为（ ） （a ）12V （b ）-9V （c ）-3V2 在题 1.2 图所示电路中，所有二极管均为理想元件，则 D1、D2、D3 的工作状 态为（ ） 。

（a ）D1 导通，D2、D3 截止 （b ）D1、D2 截止，D3 导通 （c ）D1、D3 截止，D2 导通3 在题 1.3 图所示电路中，所有二极管均为理想元件，则 D1、D2 的工作状态为 （ ） 。

（a ）D1 导通，D2、截止 （b ）D1、D2 均导通 （c ）D1、截止，D2 导通4 在题 1.4 图所示电路中，D1、D2 为理想元件，则电压 U0 为（ ） （a ）3V （b ）5V （c ）2V5 电路如题 1.5 图（a ）所示，二极管 D 为理想元件，输入信号 ui 为图（b ）所 示的三角波，则输出电压 u0 的最大值为（ ） 。

（a ）5V （b ）17V （c ）7V6 在题 1.6 图所示电路中，二极管为理想元件，uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). （a ）3V （b ）2sinωtV （c ）3+2sinωtV7 在题 1.7 图所示电路中，二极管为理想元件，则输出电压 U0 为（ ） （a ）3V （b ）0V （c ）－12V8 在题 1.8 图（1）所示电路中，二极管 D 为理想元件，设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ，正向压降不计，则输出电压 u0 的波形为图（2）中的 波形（ ）12V9V(c) RV O题1.1图9 在题1.9 图所示电路中，稳压二极管DZ2 的稳定电压为6V，DZ2 的稳定电压为12V，则输出电压U0 等于（）。

（a）12V （b）6V （c）18V10 在题1.10 图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是0.7V。

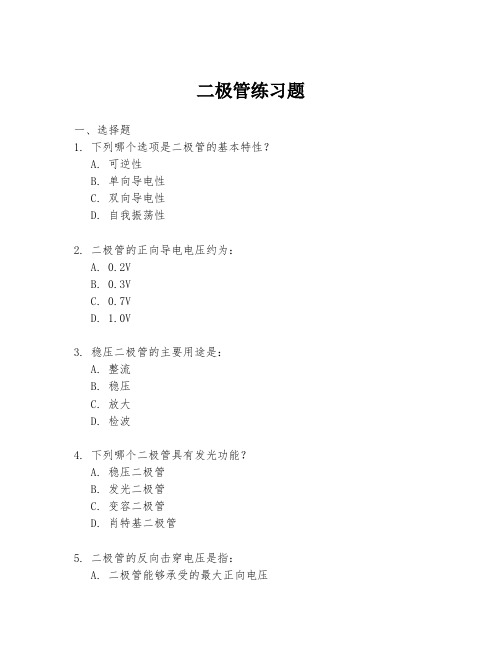

二极管练习题一、选择题1. 下列哪个选项是二极管的基本特性？A. 可逆性B. 单向导电性C. 双向导电性D. 自我振荡性2. 二极管的正向导电电压约为：A. 0.2VB. 0.3VC. 0.7VD. 1.0V3. 稳压二极管的主要用途是：A. 整流B. 稳压C. 放大D. 检波4. 下列哪个二极管具有发光功能？A. 稳压二极管B. 发光二极管C. 变容二极管D. 肖特基二极管5. 二极管的反向击穿电压是指：A. 二极管能够承受的最大正向电压B. 二极管能够承受的最大反向电压C. 二极管在正向导电时的电压D. 二极管在反向截止时的电压二、填空题6. 二极管由P型半导体和N型半导体结合形成，其结构称为________。

7. 当二极管正向偏置时，其内部的________层将允许电流通过。

8. 发光二极管(LED)在正向偏置时，电子和空穴在结区复合，释放出________。

9. 稳压二极管具有________特性，常用于电路的稳定电压输出。

10. 变容二极管的电容值会随着________的变化而变化。

三、简答题11. 简述二极管在整流电路中的作用。

12. 说明稳压二极管与普通二极管的区别。

13. 描述发光二极管(LED)的工作原理。

14. 变容二极管在电子调谐电路中是如何工作的？15. 为什么肖特基二极管的正向导电电压较低？四、计算题16. 已知一个硅二极管的正向导电电压为0.7V，若通过该二极管的电流为20mA，请计算该二极管两端的电压降。

17. 若一个稳压二极管的稳定电压为5.6V，电路中串联了一个10Ω的电阻，且电流为50mA，请计算该稳压二极管两端的电压。

五、分析题18. 某电路中使用了整流桥，分析整流桥的工作原理及其在电路中的作用。

19. 在一个电源适配器中，稳压二极管和变容二极管可能分别承担哪些功能？20. 描述发光二极管(LED)在现代显示技术中的应用，并分析其优势。

六、实验题21. 设计一个实验来验证二极管的单向导电性。

二极管电路习题一、选择题1、在题1.1图所示电路中，U AO 电压为( (a ) 12V(b ) -9V(c ) -3V2在题1.2图所示电路中，所有二极管均为理想元件，则(a ) D1导通，D2、D3截止(c ) D1、D3截止，D2导通题1.1图D1、D2为理想元件，则电压 U0为( )(c ) 2V5电路如题 1.5图(a )所示，二极管 D 为理想元件，输入信号 ui 为图(b )所示的三角波,则输出电压uO 的最大值为()。

D1、D2、D3的工作状态为() (b )D1、D2截止，D3导通 ,V R6在题1.6图所示电路中，二极管为理想元件, (a ) 3V (b ) 2sin 3 tV (c ) 3+2sin 3 tVuA=3v,uB=2sin 3 ,R=4K Q ，则 uF 等于().士 12V9V3在题1.3图所示电路中，所有二极管均为理想元件，则 (a ) D1导通，D2、截止 (b ) D1、D2均导通(c ) D1、截止，D2导通D1、D2的工作状态为 ()。

ia 1.7D2-7在题1.7图所示电路中，二极管为理想元件，则输出电压 (a ) 3V (b ) 0V (c )— 12V 8在题1.8图(1)所示电路中，二极管 定电压为6V ，正向压降不计，则输出电压U0 为()D 为理想元件，设 u0的波形为图( u 仁2sin 3 t 稳压二极管 DZ 的稳 2)中的波形()甌1.3闾4在题1.4图所示电路中， (a ) 3V (b ) 5V(a) 5V ( b) 17V ( c) 7V9亦膻14图祈示堪時屮.憩压二機管Dzm的稳疋电压为&V,贬的稳定电压为I2V,则输出电压5智十t )t(d) 12V (IO 6V (c) 18VR—---------- ------ >UQ/V⑴(rl) 3V(b) 15V(c) -3V-l jDEJ10吝通图所示电路中，稳压二(ft曽騷和Ito的稳定电压分别为磧抑站、疋向电圧降祁是0・丹刚电乐W苇! '■( >9在题1.9图所示电路中，稳压二极管出电压U0等于()。

6.1选择正确答案填入空内。

（1）在本征半导体中加入 A 元素可形成N 型半导体，加入 C 元素可形成P 型半导体。

A. 五价 B. 四价 C. 三价 （2）PN 结加正向电压时，空间电荷区将 A 。

A. 变窄 B. 基本不变 C. 变宽（3）设二极管的端电压为v D ，则二极管的电流方程是 c 。

A. D vI e S B. TD V v I eS C. )1e (S －T D V v I（4）当温度升高时，二极管的反向饱和电流将 a 。

A. 增大 B. 不变 C. 减小 （5）稳压管的稳压区是其工作在 c 。

A. 正向导通B.反向截止C.反向击穿（6）稳压二极管稳压时，其工作在(c )，发光二极管发光时，其工作在( a )。

A ．正向导通区 B ．反向截止区 C ．反向击穿区 6.2将正确答案填入空内。

（1）图P 6.2（a ）所示电路中二极管为理想器件，则D 1工作在 状态，D 2工作在 状态，V A 为 V 。

解：截止，导通，-2.7 V 。

（2）在图P6.2(b)所示电路中稳压管2CW5的参数为：稳定电压V z = 12 V ，最大稳定电流I Zmax = 20 mA 。

图中电压表中流过的电流忽略不计。

当开关S 闭合时，电压表V 和电流表A 1、A 2的读数分别为 、 、 ；当开关S 断开时，其读数分别为 、 、 。

解：12 V ，12 mA ，6 mA ，12 V ，12 mA ，0 mA 。

6.3 电路如图P 6.3所示，已知v i ＝56sin ωt (v)，试画出v i 与v O 的波形。

设二极管正向导通电压可忽略不计。

6.4 电路如图P6.4所示，已知v i ＝5sin ωt (V)，二极管导通电压V D ＝0.7V 。

试画出电路的传输特性及v i 与v O 的波形，并标出幅值。

图P6.3 图P6.4_o+ 图P6.2 (a) 图P6.2 (b)D 1V i6.5 电路如图P6.5（a ）所示，其输入电压v i1和v i2的波形如图（b ）所示，二极管导通电压V D ＝0.7V 。

二极管题库
一、二极管的主要作用是？
A. 放大电信号
B. 整流电流，使交流变直流
C. 存储电能
D. 转换电能与机械能（答案）B
二、以下哪种二极管具有单向导电性？
A. 整流二极管
B. 发光二极管
C. 稳压二极管
D. 双向触发二极管（答案）A
三、发光二极管（LED）在正向电压下会？
A. 发热
B. 发光
C. 消耗大量电能
D. 改变电流方向（答案）B
四、稳压二极管通常工作在哪个区域？
A. 正向导通区
B. 反向截止区
C. 反向击穿区
D. 饱和区（答案）C
五、在电子电路中，二极管的正极通常标记为？
A. N
B. P
C. -
D. +（答案）B
六、关于二极管的伏安特性，下列说法正确的是？
A. 正向电压增大时，电流无限增大
B. 反向电压增大时，电流始终保持为零
C. 正向电压达到一定值时，电流迅速增大
D. 反向电压达到一定值时，二极管损坏（答案）C
七、在整流电路中，如果二极管接反会出现什么情况？
A. 电路短路
B. 电路断路
C. 整流效果不变
D. 整流效果反向（答案）D
八、肖特基二极管相比普通整流二极管具有什么特点？
A. 更高的反向电压
B. 更低的正向压降
C. 更大的功耗
D. 更长的恢复时间（答案）B。

二极管试题及答案1. 二极管是一种具有单向导电性的半导体器件，其正向导通电压约为多少伏？A. 0.3VB. 0.7VC. 1.5VD. 2.0V答案：B2. 在电路中，二极管的正极通常用哪个符号表示？A. -B. +C. ○D. ∆答案：B3. 以下哪个不是二极管的特性？A. 单向导电性B. 整流作用C. 放大作用D. 稳压作用答案：C4. 稳压二极管的工作原理是什么？A. 利用PN结的正向导通特性B. 利用PN结的反向击穿特性C. 利用PN结的正向击穿特性D. 利用PN结的反向导通特性答案：B5. 在整流电路中，二极管的作用是什么？A. 放大信号B. 整流C. 稳压D. 滤波答案：B6. 以下哪个二极管不是按照材料分类的？A. 硅二极管B. 锗二极管C. 稳压二极管D. 肖特基二极管答案：C7. 一个二极管的正向电流为10mA，反向电流为1nA，那么它的正向电流与反向电流的比值是多少？A. 1000B. 10000C. 100000D. 1000000答案：D8. 以下哪个参数不是二极管的主要特性参数？A. 最大整流电流B. 反向击穿电压C. 导通电压D. 频率响应答案：D9. 在电路中，二极管的正向导通电压一般是多少？A. 0.2VB. 0.7VC. 1.0VD. 2.0V答案：B10. 稳压二极管的反向击穿电压称为什么？A. 导通电压B. 反向击穿电压C. 稳压电压D. 正向导通电压答案：C。

一、选择题1. 二极管的主要功能是：A. 放大信号B. 检波C. 开关D. 滤波2. 二极管正向导通的条件是：A. P区电位高于N区电位B. N区电位高于P区电位C. P区电位低于N区电位D. P区和N区电位相等3. 二极管反向截止时，其电流大小主要取决于：A. 二极管的反向电阻B. 外加反向电压C. 二极管的正向电流D. 二极管的反向电流4. 二极管正向导通时，其电压降大约为：A. 0.3VB. 0.7VC. 1.0VD. 1.5V5. 二极管在电路中的作用不包括：A. 限幅B. 整流C. 检波D. 放大二、填空题1. 二极管由__________和__________两种半导体材料组成。

2. 二极管正向导通时，其正向电阻约为__________；反向截止时，其反向电阻约为__________。

3. 二极管在电路中常用于__________、__________和__________等。

4. 二极管正向导通时，其电流与电压的关系可用__________方程表示。

三、判断题1. 二极管在正向导通时，其正向电阻无穷大。

（）2. 二极管在反向截止时，其反向电流为零。

（）3. 二极管可以用于放大信号。

（）4. 二极管在电路中只能起到开关作用。

（）四、简答题1. 简述二极管正向导通和反向截止的条件。

2. 解释二极管在电路中的作用。

3. 说明二极管在整流电路中的应用。

五、计算题1. 已知二极管正向导通电压为0.7V，正向电流为10mA，求二极管的正向电阻。

2. 若二极管反向电压为100V，反向电流为1μA，求二极管的反向电阻。

3. 设计一个简单的桥式整流电路，并计算输出电压和电流。

六、分析题1. 分析二极管在电路中的限幅作用。

2. 分析二极管在电路中的开关作用。

3. 分析二极管在电路中的检波作用。

七、选择题6. 二极管反向击穿电压是指：A. 二极管正向导通时的电压B. 二极管反向截止时的电压C. 二极管反向电流开始急剧增加的电压D. 二极管正向电流开始急剧增加的电压7. 在二极管正向导通时，若P区掺杂浓度高于N区，则该二极管为：A. P型二极管B. N型二极管C. 双极型二极管D. 双层二极管8. 二极管在电路中实现整流时，通常采用的连接方式是：A. 串联B. 并联C. 串并联D. 无特定连接方式9. 二极管在电路中实现稳压时，通常采用的元件是：A. 电阻B. 电容C. 稳压二极管D. 变压器10. 二极管在电路中实现检波时，通常采用的电路是：A. 串联电路B. 并联电路C. 滤波电路D. 放大电路八、填空题11. 二极管在正向导通时，其电流与电压的关系可用__________方程表示。

第一单元：二极管习题一、选择判断题1、二极管加正向电压时，其正向是由（）。

a：:多数载流子扩散形成b：多数载流子漂移形成c：少数载流子漂移形成2、PN结反向击穿电压的数值增大，小于击穿电压，（）。

a：其反向电流增大b：其反向电流减小c：其反向电流基本不变3、稳压二极管是利用PN结的（）。

a：单向导电性b：反向击穿性c：电容特性4、二极管的反向饱和电流在20℃时是5μA，温度每升高10℃，其反向饱和电流增大一倍，当温度为40℃时，反向饱和电流值为（）。

a：10μA b：15μA c：20μA d：40μA 5、变容二极管在电路中使用时，其PN结是（）。

a：正向运用b：反向运用二、如图所示的电路图中，E5V，ui10sinωtV，二极管的正向压降可忽略不计，试画出输出电压uo的波形。

三、如图所示的电路图中，E5V，ui10sinωtV，二极管的正向压降可D R E --- uo --- ui · · R ·忽略不计，试画出输出电压uo的波形。

四、如图所示的电路中，已知ui30sinωtV，二极管的正向压降可忽略不计，试画出输出电压的波形。

iuouDR 五、如图所示的电路中，试求下列两种情况下输出端Y的电位VY及各元件（R，DA，DB）中通过的电流；（1）VAVB0V；（2）VA3V，VB0V；六、如图所示电路中，试求下列几种情况下输出端电位VY 及各元件中A · B DA DB R 12V 3.9kΩ Y 通过的电流：（1）VA10V，VB0V；（2）VA6V，VB5.8V；、如图所示电路中，E20V，R1900Ω，R21100Ω。

稳压管D2的稳定电压UZ10V，最大稳定电流IZM8mA。

试求稳压管中通过的电流IZ；问IZ 是否超过IZM？如果超过，怎么办？· VA VB 1kΩ 1kΩ DA DB VY R 9kΩ · Iz R1 R2 Dz --- E ·。

【2017年整理】二极管习题二极管是一种常见的电子元件，也是电子学中最基本的元件之一。

它具有非常重要的应用，例如用于整流电路、放大电路、开关电路等。

下面是一些二极管的习题及其答案：1.一个二极管的正向电流为10mA，反向电流为1μA。

求该二极管的导通电阻和截止电阻。

答案：正向电流为10mA，根据二极管的特性曲线，可以找到对应的正向电压为0.7V（标准硅二极管）。

所以正向电阻为R = V/I = 0.7V/10mA = 70Ω。

反向电流为1μA，反向电压可以认为是无穷大。

所以反向电阻为R = V/I = ∞。

2.一个二极管的反向击穿电压为100V，正向电流为20mA。

求该二极管的最大耗散功率。

答案：正向电流为20mA，根据二极管的特性曲线，可以找到对应的正向电压为0.7V（标准硅二极管）。

所以正向功率为P = IV = 0.7V * 20mA = 14mW。

反向击穿电压为100V，反向电流可以认为是无穷大。

所以反向功率为P = IV = 100V * ∞ = ∞。

因为反向击穿时，二极管可能会被损坏，所以需要注意反向击穿电压。

3.一个二极管的导通电压为0.7V，反向电压为-10V。

求该二极管的正向电流和反向电流。

答案：正向电压为0.7V，根据二极管的特性曲线，可以找到对应的正向电流为I = V/R = 0.7V/70Ω = 10mA。

反向电压为-10V，反向电流可以认为是无穷小。

所以反向电流为I = V/R = -10V/∞ = 0A。

4.一个二极管的导通电压为0.7V，反向电流为1μA。

求该二极管的动态电阻。

答案：动态电阻可以通过微分的方式来求解。

即动态电阻r = ΔV/ΔI。

根据二极管的特性曲线，可以找到正向电流为10mA对应的正向电压为0.7V，正向电流为11mA对应的正向电压为0.75V。

所以ΔV = 0.75V - 0.7V = 0.05V。

根据二极管的特性曲线，可以找到正向电流为10mA对应的正向电压为0.7V，正向电流为11mA对应的正向电压为0.75V。

第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。

PN结具有单向导电特性、击穿特性和电容特性。

介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。

理想情况下，二极管相当于开关闭合与断开。

介绍了二极管的简单应用电路，包括整流、限幅电路等。

同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。

教学内容、要求和重点见如表1.1。

表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示，设U im>U R,，二极管为理想，试分析电路输出电压，并画出其波形。

解：求解这类电路的基本思路是确定二极管D在信号作用下所处的状态，即根据理想二极管单向导电的特性及具体构成的电路，可获得输出U o的波形。

本电路具体分析如下：当U i增大至U R时，二极管D导通，输出U o被U R嵌位，U o=U R，其他情况下，U o=U i。

这类电路又称为限幅电路。

图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示，若输入电压U i=7sinωt (V)，试分析并画出电路输出电压的波形。

（设二极管的U on为0.7V，忽略二极管内阻）。

图1-2解：用恒压降等效模型代替实际二极管，等效电路如图1-2(b)所示，当U i<－3.7V时，D2反偏截止，D1正偏导通，输出电压被钳制在－3.7V；当－3.7V<U i <3.7V时，D1、D2均反偏截止，此时R中无电流，所以U o=U i；当3.7V<U i时，D1反偏截止，D2正偏导通，输出电压被钳制在3.7V。

综合上述分析，可画出的波形如图1-20(c)所示，输出电压的幅度被限制在正负3.7V 之间。

【例题1-3】电路如图1-3（a），二极管为理想，当B点输入幅度为±3V、频率为1kH Z的方波，A点输入幅度为3V、频率为100kH Z的正弦波时，如图1-3（b），试画出Uo点波形。

二极管及整流电路试题及答案一、单选题1.二极管两端加正向电压时，A、立即导通B、超过死区电压就导通C、超过0.2V就导通D、超过击穿电压就导通【正确答案】：B2.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、大电容C、断开的开关D、接通的开关【正确答案】：D3.以下关于单相半波整流电路的各种叙述中，正确的是A、流过整流管的电流小于负载电流B、流过整流管的电流与负载电流相等C、整流管的端电压为零D、整流管承受的最大反向电压等于负载电压平均值【正确答案】：B4.普通二极管导通时，则二极管两端所加的电压是A、正向偏置B、反向偏置C、无偏置D、零偏置【正确答案】：A5.半导体中的空穴和自由电子数目相等，这样的半导体称为A、杂质半导体B、本征半导体C、P型半导体D、N型半导体【正确答案】：B6.二极管正极电位为9V，负极电位为5V，则该管处于A、零偏B、反偏C、正偏D、击穿【正确答案】：C7.下图所示电路中，输入电压"-：'，；八」V,二kQ。

则当开关SI、S2均断开时，输出电压的平均值’为A、45VB、90vC、100vD、120v【正确答案】：A8.下列关于电感滤波电路的叙述中，正确的是A、电路的滤波，利用了电感器的B、电感器端电压为电路输入脉动直流电中的直流分量;C、电路的输出电压平均值得到提升；D、电感量L越大，滤波效果便越好。

【正确答案】：D9.面接触型二极管比较适用于A、小信号检波B、小功率整流C、大电流开关D、大功率整流【正确答案】：D10.半导体中导电的载流子是A、电子B、空穴C、离子D、电子和空穴【正确答案】：D11.锗二极管的导通电压是A、0.1V左右B、0.3V左右C、0.5V左右D、0.7V左右【正确答案】：B12.电路如图，VD为理想二极管，则二极管的状态是A、导通B、截止C、击穿D、烧坏【正确答案】：A13.下图所示电路中，输入电压「「’•…'：l V,匚-kQ。

电工电子二极管试题及答案一、选择题1. 以下哪种材料适用于制造二极管？A. 铜B. 铝C. 硅D. 锌答案：C2. 二极管的主要功能是什么？A. 放大电流B. 产生电压C. 控制电流方向D. 调节电阻答案：C3. 在二极管中，电流正向流动时，它被称为：A. 正确流动B. 负载流动C. 直流流动D. 正向流动答案：D4. 二极管反向击穿的结果是：A. 短路B. 开路C. 过载D. 过热答案：A5. 在二极管的V-I特性曲线中，直流工作点是指：A. 二极管的开启状态B. 电压和电流之间的线性关系点C. 二极管的最大耐压点D. 电压和电流之间的非线性关系点答案：B二、填空题1. 二极管的正向电阻也被称为 ________。

答案：导通电阻2. 当二极管正向电压超过其导通电阻时，电流 ________ 变大。

答案：会3. 反向击穿是指二极管的正向电压逆向超过 ________。

答案：击穿电压4. 二极管的一端标有 ________。

答案：阳极5. 在二极管的V-I特性曲线中，曲线的上升部分对应着二极管的________。

答案：正向工作区三、简答题1. 请简要说明二极管的结构和工作原理。

答案：二极管由P型半导体和N型半导体组成，P型半导体中的空穴浓度较高，N型半导体中的电子浓度较高。

当二极管的阳极（P型半导体）连接到正极，而阴极（N型半导体）连接到负极时，形成了正向偏置。

在正向偏置下，空穴从P型半导体向N型半导体流动，而电子从N型半导体向P型半导体流动，形成了二极管的正向电流。

当二极管的阳极连接到负极，而阴极连接到正极时，形成了反向偏置。

在反向偏置下，由于P型半导体中的空穴和N型半导体中的电子不能自由移动，电流无法通过二极管，二极管处于截止状态。

2. 解释二极管的导通和截止状态。

答案：在正向偏置下，二极管处于导通状态。

此时，二极管的阳极连接到正极，而阴极连接到负极。

空穴从P型半导体向N型半导体流动，电子从N型半导体向P型半导体流动，形成了二极管的正向电流。

二极管电路习题一、选择题1、在题 1.1 图所示电路中，U A0 电压为（ ） （a ）12V （b ）-9V （c ）-3V2 在题 1.2 图所示电路中，所有二极管均为理想元件，则 D1、D2、D3 的工作状 态为（ ） 。

（a ）D1 导通，D2、D3 截止 （b ）D1、D2 截止，D3 导通 （c ）D1、D3 截止，D2 导通3 在题 1.3 图所示电路中，所有二极管均为理想元件，则 D1、D2 的工作状态为 （ ） 。

（a ）D1 导通，D2、截止 （b ）D1、D2 均导通 （c ）D1、截止，D2 导通4 在题 1.4 图所示电路中，D1、D2 为理想元件，则电压 U0 为（ ） （a ）3V （b ）5V （c ）2V5 电路如题 1.5 图（a ）所示，二极管 D 为理想元件，输入信号 ui 为图（b ）所 示的三角波，则输出电压 u0 的最大值为（ ） 。

（a ）5V （b ）17V （c ）7V6 在题 1.6 图所示电路中，二极管为理想元件，uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). （a ）3V （b ）2sinωtV （c ）3+2sinωtV7 在题 1.7 图所示电路中，二极管为理想元件，则输出电压 U0 为（ ） （a ）3V （b ）0V （c ）－12V8 在题 1.8 图（1）所示电路中，二极管 D 为理想元件，设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ，正向压降不计，则输出电压 u0 的波形为图（2）中的 波形（ ）12V9V(c) RV O题1.1图9 在题1.9 图所示电路中，稳压二极管DZ2 的稳定电压为6V，DZ2 的稳定电压为12V，则输出电压U0 等于（）。

（a）12V （b）6V （c）18V10 在题1.10 图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是0.7V。

12.5习题详解12-1电路如图12-15所示，求电位U 0，二极管的正向压降忽略不计.解：因为压差大的二极管优先导通，所以VD 1先导通，导通后U O =0V ，VD 2、 VD 3截止.12—2 在图12—16中，试求下列几种情况下的输出端电位V 0及各元件中流过的电流：(1)U A =+10V ，U B =0V ；（2)U A =+6V ,U B =+5。

8V;（3)U A =U B =+5V 。

设二极管的正向电阻为零,反向电阻为无穷大。

解：（1）二极管VD 1导通，则O 910V 9V 19U =⨯=+ O VD1R 39A 910V I I R ===⨯ 3110A 1mA -=⨯=VD 2截止，VD20I =。

（2）设VD 1和VD 2两管都导通，应用结点电压法计算U O :6 5.811.8911V V 5.59V 5.8V 11119119O U +⨯===<++ 可见VD 2管能导通。

3VD136 5.59A 0.4110A 0.41mA 110I --==⨯=⨯ 3VD235.8 5.59A 0.2110A 0.21mA 110I --==⨯=⨯ 335.59A 0.6210A 0.62mA 910R I -==⨯=⨯ (3) VD 1和VD 2两管都能导通O 5511V 4.74V 111119U +==++ 3O R 34.74A 0.5310A 0.53mA 910V I R -===⨯=⨯ R VD1VD20.53mA 0.26mA 22I I I ====12—3 求图12-17所示各电路的输出电压值，设二极管正向压降U D ＝0.7V 。

解：U O1≈3V —0。

7V=2。

3V （VD 导通）;U O2＝0 （VD 截止）；U O3≈—3V+0。

7V=－2。

3V （VD 导通);U O4≈3V （VD 截止）；U O5≈3V —0。

7V=2.3V （VD 导通）;U O6≈－3V(VD 截止）。
