下面重点介绍另外一种方法：（直接在win7下进行配置）1.在win7下正确安装PROTELL99SE2.运行一次99,会发现原理图和PCB各已经添了一个库,但是却不能再添加系统默认的别的库（更别说自定义的库了）3.好,接下来找到C盘（系统盘）,系统文件夹（c:\windows）下的ADVSch99SE.ini（添加原理图库）和ADVPCB99SE.ini（PCB封装库）文件[每个文件就几K大小]。
在修改ADVSCH99SE.INI和ADCPCB99SE.INI前要退出protel，因为protel退出时会修改这两个文件！！4.我们先配置原理图,用记事本打开ADVSch99S.ini文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库,把这个改为我们自定义的库（记得路径要正确）,再打开99,发现默认添加的就是我们的库了,如果要添加多个怎么办呢?简单,依样画葫芦,在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count值,如果一共有两个库,就把它的值改为2.举个例子:Count=2File0=d:\Program Files\Design Explorer 99 SE\Library\Sch\DPT8_PCBSch（2007-07-24）.ddb File1=d:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb保存退出编辑。
需要注意，这里TypeCount=2这一句不要修改！我修改后的示意图：添加后的库：方法二：利用原理图Find Component功能在Path下指定库文件所在的路径，点击Find Now会在FoundLibarias里列出所有找到的库文件，选择需要添加的库，点击Add To Libaray List添加即可5.然后让我们修改PCB的库配置,同样用记事本打开ADVPCB99SE文件,在[PCB Libraries]（注意是英文的，不是中文的[PCB库]（汉化后会有中文[PCB库]））下找到File0进行修改或添加,我举个例子,大家参考:win7下安装protel99se后再 C:\Windows下找不到Advpcb99se.ini，不是没有安装这个文件，而是这个文件被安装到了用户目录下面去了(C:\Users\(自己的用户名)\AppData\Local\VirtualStore\Windows)，将这个文件复制到C:\windowns下。
protel 99se中添加自己制作的原理图（*.sch）的模板
电子电路2008-02-29 18:56:09 阅读430 评论1 字号：大中小订阅
搞电子技术这行业的工程师经常会遇到画电路图，当然我们可以通过各种电子软件绘制电路，如：protel、ＯＲcad、power PCB等电子绘图软件，经常搞这一行的人都知道，有时绘图的时候要使用国标格式的版面，有时候也可以根据自己的喜好制作自己特色的版面。
当然了，国标格式的版面一般在软件都有附带的，这里就为大家介绍一下protel９９se中如何添加自己喜欢的面版。
那如何在protel 99se中添加自己制作的原理图（*.sch）的模板呢？
当然了，做一个自己喜欢的、有自己风格的模板
然后在protel中新建一个原理图（*.sch），然后在Ｔools－－＞Ｐrefences
－－＞Ｓchematic下选择ＤefaultＴenplateＦile后的Ｂrowse，出现如下界面，再点击Ａdd把你制作的模板从电脑中加进来，在选择．dot文件．
然后点击ＯＫ就行了．
关闭protel再打开新建一个工程，再建一个原理图即可看到自己制作的面板了．。
protel99怎么导入元件库和封装库？2012-07-11 18:37528sln|分类：工程技术科学|浏览4668次我拷贝了一些别人的元件库和封装库，怎么把它们导入我的软件里呢？说的详细点麻烦了~~~~~是放在哪个文件夹下吗？2012-07-11 20:08提问者采纳首先，你拷贝了一些别人的元件库和封装库，总要放在电脑的某个文件夹里面吧。
好，记住文件夹名及其位置。
以添加原理图元件库为例：1。
打开PROTEL99，在画原理图界面，在编辑器管理窗口，点击Browse Sc h，在Browse下有个下拉框，下拉菜单中选择Libraries选项。
2。
点击Add/Remove，出现Change Library File List 对话框。
3。
在Change Library File List对话框，最上方有个“查找范围”。
你在其后的空框中，下拉选出元件库所在的文件夹，则在其下面的空白框里会出现你想加的元件库名，你左键点击之使之变兰。
注意，有个“文件类型”下拉选择，一定要与你拷贝的元件库文件名后缀一致（是.ddb文件？还是.lib文件？）4。
点击Add，则刚才那个被点兰的元件就出现在下方的空白框里，且包含了其路径。
5。
点击OK，就完成了“导入原理图元件库”！而不需指定放在哪个文件夹下。
如果是添加PCB封装库，其步骤与上述大同小异，只是有些名称有点差异。
你试一试吧。
希望能帮到你！评论|5大金技术|六级采纳率54%擅长：暂未定制按默认排序|按时间排序其他2条回答2012-07-11 19:11lnln_02|四级添加元件库：在原理图界面，点击Browse Sch，Browse下点击右侧小三角，选择libraries，然后再点击Add/Remove，找到你放置元件库的目录，直接添加即可，如果使用再选中该库，预览栏即可显示该元件。
添加封装库：在pcb制板界面，点击Browse Pcb，Browse下点击右侧小三角，选择libraries，然后再点击Add/Remove，找到你放置封装库的目录，直接添加即可，如果使用该库选中该库，预览栏可观察库元件封装。

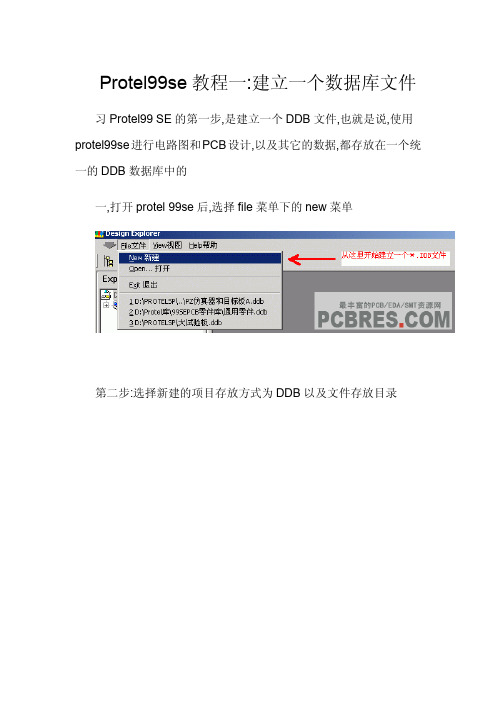

Protel99se教程一:建立一个数据库文件习Protel99SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可protel99se e 以使用公制以及英制，可以如下图切换,也可以命名便用protel99s快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。
protel99常用元件的电气图形符号和封装形式已有35 次阅读2009-12-25 22:11protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
P rotel99se中何批量修改元件的封装？有时候需要批量修改元件的封装，可在原理图和PCB中批量修改。
本文以批量修改电阻AXIAL0.3的封装为AXIAL0.4为例。
1.在原理图中批量修改1.1.方法１双击需要修改封装的其中一个元件，弹出图１的属性对话框。
图１：电阻元件的属性点击图１中的Global，出现图２。
图２：点击Global后的电阻属性图在图２中的Footprint中填写修改前的封装，即AXIAL0.3，表示需要查找封装为AXIAL0.3的元件；Copy Attributes中填写修改后的封装，即AXIAL0.4，表示需要复制的属性。
填写如图３所示。
注意：Copy Attributes中必需将“｛｝”去掉。
图３：填写后的属性图也可以将Copy Attributes中的“｛｝”不去掉，但必需写成如下格式：{A*＝B*}，即将A 开头的标识符改成以B开头的标识符号。
即：｛AXIAL0.3=AXIAL0.4｝，如图４所示：图４：不去掉“｛｝”的填写方法填写完后点击“OK”，则批量修改完成。
修改后的电阻属性图如图５所示。
图５：修改后的电阻属性图1.2.方法２点击Edit->Export to Spread，如图６所示。
图６在出现的图中点击Next后出现图７所示。
图７：在图７中可只选择“part”，如图７中所示打叉部分。
点击“Next”后出现图８。
图８在图８中选择“Description”，“Designator”，“FootPrint”，如图８中打叉部分。
点击“Next”后点击“Finish”，即生成了一个*.xls文件，如图９所示。
图９将图９中“FootPrint”那一列为AXIAL0.3修改为AXIAL0.4，其修改操作方式与EXCEL 表格的操作方式相同：复制，粘贴即可。
如图10所示。
图10修改完并保存后，然后点击软件中菜单栏上的File->Updata即可。
这时在原理图中再查看电阻元件的属性即可看到AXIAL0.3的封装已修改为AXIAL0.4了。
对形成PCB时，有些封装信息不能识别的解决办法。
在win7下进行了传统安装protel99se后，我们第一遇到的问题就是在画原理图的时候，元件库不够用（安装后它只会存在一个元件库，如果需要一些其他的元件库，就不能按照传统方式进行添加，这就是为什么老师说的WIN7下不能添加元件库的表面含义，不过具体解决方法我已经上传了一个文本说了这个问题，按照那里面说的，会顺利通过，也就是绘制原理图就没什么问题）对书上的那个老师布置的例题，在形成PCB时，封装信息系统能识别，是因为在进行了传统安装后，它也“帮助”生成了一个PCB封装库文件，具体名字就叫“PCB Footprint.lib”，可以在PCB的左侧的Browse里的libraries里看到。
关于封装信息不能识别的问题，我也是这两天才发现的，因为电子设计电路里有些元件（比如74LS系列的集成芯片），有些封装信息在PCB Footprint.lib库里就没有，在生成PCB的时候就会报错。
按传统方式进行添加PCB库不行。
下面简单说哈如何添加PCB库。
同样，关闭protel99se，在C盘下找到windows文件夹，打开找到打开，找到正如我上个文本所说的一样，需要处理的就是Count和File这个两个地方：File里的内容在软件安装的目录下具体是：因为我安装在D盘的Program Files下的，所以前面的路径是那样的。
后面的路径一样。
在打开之后，一般需要添加这个库和这个库，一般就包括大部分常见封装信息了。
下面就是我添加后的截图：以及点击保存后的最后结果：在文本修改的时候，如果你添加2个PCB库，就使Count=3（因为系统第一个已经有了），要注意修改时我画红线的地方。
如果一些元件封装信息依旧不能识别，可以尝试对加一些库。
最后点击保存，就可以了。
【注意，修改时是在关闭protel99se条件下进行的，否则改了当白改】。
Protel 99常用元件的原理图符号和封装提醒注意：(I):protel中"protel DOS schematic libraries .DDB" 元件库中的元件,由系统指定封装,其中大多为逻辑元件与芯片,其余库中多无指定封装,做原理图时需自行添加;可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
积累经验是关键:电阻 AXIAL 无极性电容RAD电解电容RB-电位器 VR 二极管 DIODE三极管 TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件 DIP 晶振XTAL1具体形式：1.电阻原理图中常用的名称为RES1-RES4；可变电阻 RES3/RES4电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，0.4-0.7指电阻的长度，一般用AXIAL0.4 ；后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容含电解电容CAPACITOR POL）引脚封装形式：无极性电容（含瓷片电容）：RAD-0.1到RAD-0.4，一般用RAD0.1 数字表示电容量有极性电容（含电解电容）：RB.2/.4（常用）到RB.5/1.0.其中.1/.2-.4/.8指电容大小。
斜杠前数字表示焊盘间距,斜杠后数字表电容外直径.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.63.电感INDUCTOR L AXIAL0.3 用电阻封装代替4.继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST5.石英晶体振荡器CRYSTAL 封装：XTAL16.电位器原理图中常用的名称为POT1和POT2；编号：（Rw）引脚封装形式：VR-1到VR-5.数字表示管脚形状7.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4(小功率)和DIODE 0.7(大功率）; 其中0.4-0.7指二极管长短，数字表示焊盘间距一般用DIODE0.4发光二极管：RB.1/.2 ;封装可以才用电容的封装。
——protel99se WIN7系统下无法添加封装库的解决方法1（已验证可行）首先要务必彻底关掉protel99se软件。
再进行下面操作1，找到软件自带的PCB默认添加的封装库文件路径：D:\软件安装\99SE\Library\Pcb\Generic Footprints\Advpcb.DDB2，打开找到的默认封装库Advpcb.DDB，然后将自己做的封装库LIB文件复制到打开的Advpcb.DDB下，并记住自己的做的封装库名称，比如：My PCB Library.lib，改好后关闭软件如下图：3，打开c盘进入Windows文件夹，找到ADVPCB99SE.ini文件，剪切到桌面后用记事本打开，4.Count的值改为2。
5.复制这一行：File0=D>MSACCESS:$RP>D:\软件安装\99SE\Library\Pcb\GenericFootprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF> 复制后在它下面粘贴一行，需要更改的地方有：6，File0改成File1。
7，将Footprints改为放在默认封装库Advpcb.DDB下的文件名比如：My PCB Library.lib 改好后保存。
File1=D>MSACCESS:$RP>D:\软件安装\99SE\Library\Pcb\GenericFootprints$RN>Advpcb.ddb$OP>$ON>My PCBLibrary.lib$ID>-1$ATTR>0$E>PCBLIB$STF>8、修改完之后把AdvSch99SE.ini文件放回到c盘Windows下，然后打开protel软件，就会发现封装库已经被添加上了。
