姓名：XXX 部门：XXX 日期：XXX第 2 页 共 5 页有载分接开关检修维护故障处理有载分接开关是电力系统中用来调节电压和无功的重要设备，也是电力变压器的重要组件之一。

据统计，国内有载分接开关的故障占变压器故障的15%以上，因此，了解有载分接开关在实际运行中的异常缺陷，对发生过的事故原因进行分析，有助于提高电力系统运行的可靠性。

到2001年1月为止，唐山供电公司所使用过的有载分接开关有以下几种：(1)由沈阳变压器厂，保定变压器厂等变压器厂家生产的SYxZ 系列有载开关；(2)德国MR 公司生产的M 型以及遵义长征、上海华明厂生产的ZY1A 型、CM型一类有载分接开关；(3)上海华明厂生产的V型开关；(4)波兰分接开关。

1有载调压变压器结构和原理有载开关一般是由切换开关和选择开关组成的，选择开关不用来切断电弧，切换过程是通过传动轴由调压机构电机传动完成的。

2设备缺陷及处理2.1有载分接开关油室渗油开关油室中的油是与变压器本体中的油隔绝的，有载分接开关在运行中切换时，会有电弧产生，在油中生成乙炔等可燃性气体。

如果有载分接开关与变压器本体不严，出现内渗，就会使这些气体进入变压器油中，污染变压器油，影响色谱分析。

丰东2号主变，有载分接开关大修前存在严重的内渗，更换密封胶垫后，仍然存在严重内渗。

在变压器大修期间，发现由于工艺问题，偏心法兰尺寸不准确，造成密封垫压力不够，重新加工偏心法兰后，合理安装，运行至今无内渗。

无独有偶，在2000年缸窑2号主变有载分接开关吊检时也发现同样的问题，总结丰东2号主变处理经验，可以为将来处理缸窑2号主变内渗问题提供积极可靠的工作方案。

2.2内部零件松动造成的异常和故障有载分接开关内部零件在频繁的切换操作中，如果松动和脱落，会造成有载分接开关故障。

2000年6月20日，在迁安2号主变试验过程中发现固定螺栓松动、脱落。

由于是在停电试验状态，未发生异常和故障。

在有载分接开关检修维护中，检查和紧固所有零件，防止零件松动是一项重要的工作。

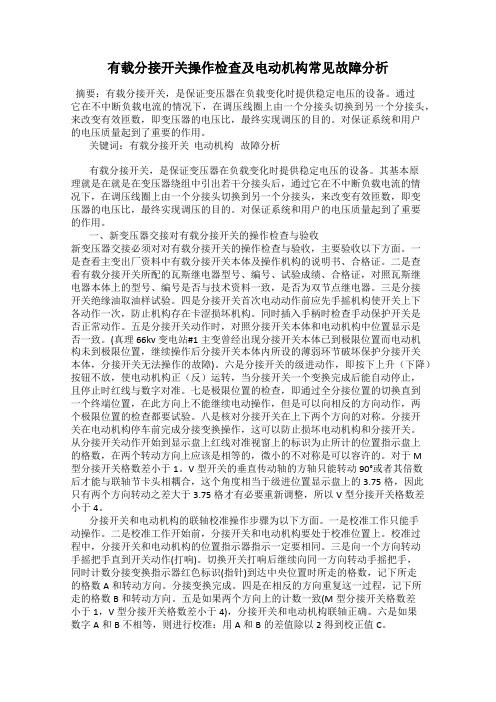

有载分接开关操作检查及电动机构常见故障分析摘要：有载分接开关，是保证变压器在负载变化时提供稳定电压的设备。

通过它在不中断负载电流的情况下，在调压线圈上由一个分接头切换到另一个分接头，来改变有效匝数，即变压器的电压比，最终实现调压的目的。

对保证系统和用户的电压质量起到了重要的作用。

关键词：有载分接开关电动机构故障分析有载分接开关，是保证变压器在负载变化时提供稳定电压的设备。

其基本原理就是在就是在变压器绕组中引出若干分接头后，通过它在不中断负载电流的情况下，在调压线圈上由一个分接头切换到另一个分接头，来改变有效匝数，即变压器的电压比，最终实现调压的目的。

对保证系统和用户的电压质量起到了重要的作用。

一、新变压器交接对有载分接开关的操作检查与验收新变压器交接必须对对有载分接开关的操作检查与验收，主要验收以下方面。

一是查看主变出厂资料中有载分接开关本体及操作机构的说明书、合格证。

二是查看有载分接开关所配的瓦斯继电器型号、编号、试验成绩、合格证，对照瓦斯继电器本体上的型号、编号是否与技术资料一致，是否为双节点继电器。

三是分接开关绝缘油取油样试验。

四是分接开关首次电动动作前应先手摇机构使开关上下各动作一次，防止机构存在卡涩损坏机构。

同时插入手柄时检查手动保护开关是否正常动作。

五是分接开关动作时，对照分接开关本体和电动机构中位置显示是否一致。

(真理66kv变电站#1主变曾经出现分接开关本体已到极限位置而电动机构未到极限位置，继续操作后分接开关本体内所设的薄弱环节破坏保护分接开关本体，分接开关无法操作的故障)。

六是分接开关的级进动作，即按下上升（下降）按钮不放，使电动机构正（反）运转，当分接开关一个变换完成后能自动停止，且停止时红线与数字对准。

七是极限位置的检查，即通过全分接位置的切换直到一个终端位置，在此方向上不能继续电动操作，但是可以向相反的方向动作，两个极限位置的检查都要试验。

八是核对分接开关在上下两个方向的对称。

变压器有载分接开关的维修与常见故障及处理摘要：介绍了变压器有载分载开关维护修时的注意事项，对常见故障原因分析及处理方法。

关键词：有载分接开关维修故障处理一、有载分接开关在变压器运行中是操作次数最多的设备，频繁的操作设备不可避免的出现这样或哪样的缺陷甚至事故的发生根据有载分接开关出现的缺陷和发生的事故分析，加强分接开关的巡视检查和运行操作监视及定期维修，许多事故是可以避免的，因此我们要强调这方面的技术工作，总结经验，才能确保有载分载开关的安全运行。

根据经验之谈，下面介绍有载分接开关的维修注意事项及常见故障处理方法。

二、有载分接开关维修注意事项l.分接开关每次检查、检修、调试或故障处理均应填写报告或记录。

2.从分接开关油室中取油样时，必须先放去排油管中的污油，然后再取油样。

3.换油时，先排尽油室及排油管中的污油，然后再用合格绝缘油冲洗。

注油后应静止一段时间，直至油中气泡全部逸出为止。

若带电滤油，应终止分接变换，其油流控制器或气体继电器应暂停接跳闸，同时应遵守带电作业的有关规定，采取措施确保油流闭路循环，控制适当的油流速度，防止空气进入或产生危及安全运行的静电。

4.当怀疑分接开关油室因密封缺陷渗漏，致使分接开关油室油位异常升高、降低或变压器本体绝缘油乙炔气体含量超标时，应停止分接开关的分接变换，调整油位，从分接开关油位观察和本体油同期性色谱试验方面进行跟踪分析。

5.切换开关吊芯一般应在整定工作位置进行。

应重点检查全部紧固件的紧固情况，检查动静触头接触面的磨损程度和镀层剥落情况，并测量动静触头的接触电阻和过渡电阻的电阻值，并检查过渡电阻有无过热及断裂现象。

我局岳村站1#主变有载调压在一次试验中，有一相在6档时侧不出直流电阻，经研究分析认为，其它档位正常，有可能是切换开关动静触头接触不良或选择器的动静触头接触不良，经吊芯检查发现，切换开关的动静触头有烧灼痕迹，进一步检查发现，切换开关上的弹簧弹力不够，无法保证行程，加上开关箱筒上的静触头固定松懈，导致在6档时开关接触不良，回路不通，经处理后勉强投入使用，后来该开关被更换。

变压器有载分接开关常见故障类型分析及处理方法在有载调压变压器中，有载分接开关是其中的主要部件，也是变压器在高压回路中的唯一的运动部件，有载分接开关的运动性特征要导致了其居高不下的故障率。

变压器有载分接开关在电力系统的调压的工作中发挥着至关重要的作用，它有助于电力系统的安全高效低运行，但是变压器有载分接开关在日常运行中经常会出现各种各样具体的故障，而变压器有载分接开关在运行中出现的故障会直接造成主变的故障，进而退出运行系统。

因此，又好又快的处理好变压器有载分接开关在运行中出现的故障是保证电力系统安全稳定和用户利益的根本途径和方案。

本文将主要针对变压器有载分接开关在具体的调压操作和操作输出中的种种问题，提出相关的处理方案，以尽量减少变压器有载分接开关故障的发生频率，进而保障整个电力系统安全而稳定的运行。

一、变压器有载分接开关调压操作时发生滑档现象时怎样处理？变压器有载分接开关在具体的调压操作时会发生滑档现象，滑档现象具体表现为：发生滑档时，档位指示不断连续变化，电压表不停地摆动变化。

在调压操作过程中发生滑档现象应当按照以下的步骤进行处理：第一，应当立即按下“紧急分闸”按钮，防止滑档引起其他设备非正常运行；第二，断开调压电动机的电源，防止电压表由于持续不稳定地摆动变化损坏电压表；第三，使用操作手柄进行手摇调压操作；第四，通过手摇调压操作，将电压调到调度要求的相应档位；第五，手动调压后，应当仔细倾听调压装置内部有无异音，以此来判断内部装置是否出现故障；第六，若听见调压装置内部有异常声音，相关工作人员应当立即向调度及分局有关部门汇报，请示上级指导；第七，根据设备的运行正常与否来判断是否立即将主变停电检修；第八，如果手动调压后整个系统能正常运行，应当将有载调压电动操作机构的故障情况向有关部门汇报；第九，汇报完毕后，要求派人对设备进行仔细地检修，防止滑档现象再次发生。

第十，将处理的具体情况做好记录，以免下次发生，并有效地为处理滑档现象提供处理方案和经验。
