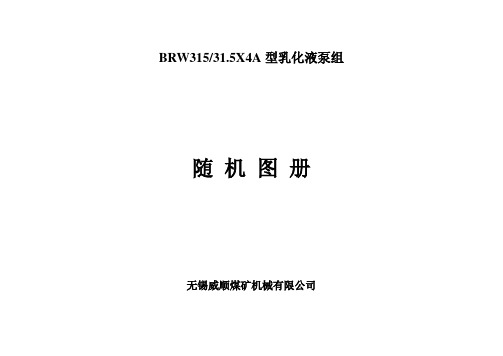

BRW315-31.5X4A型乳化液泵组随机图册讲解

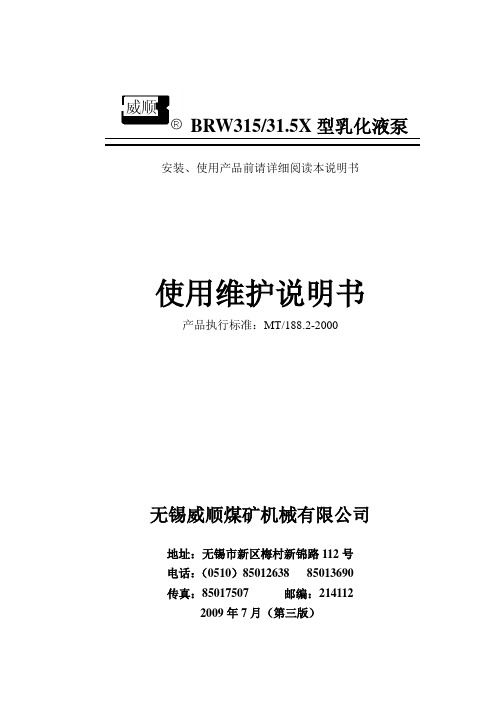

BRW315/31.5X型乳化液泵安装、使用产品前请详细阅读本说明书使用维护说明书产品执行标准：MT/188.2-2000无锡威顺煤矿机械有限公司地址：无锡市新区梅村新锦路112号电话：（0510）85012638 85013690传真：85017507 邮编：2141122009年7月（第三版）目录安全警示 (1)1、概述 (2)2、技术特征(主要技术参数) (3)3、结构特征与工作原理 (3)4、泵的安装和调试 (6)5、泵的使用、操作 (7)6、泵的维护和保养 (7)7、泵的故障与原因分析 (9)8、包装、运输、贮存及开箱检查 (10)9、其它 (10)10、附图安全警示1、使用本产品前请详细阅读本说明书，请按"安全警示"内容逐步指导操作。

2、本产品的操作者应是经本公司的技术培训，并取得上岗证书的专职司机。

3、用户对本产品修改和改装须得到本公司的许可，以免发生不应有的安全事故。

4、本产品在煤矿井下使用时必须配用具有安全标志的防爆电机，严禁配用非防爆电机。

5、本产品"联轴器"部分在成套设备中均设有"防护罩"，无防护罩者严禁使用。

6、本产品中部件之间的紧固连接螺钉（包括内部的连杆、曲轴上的齿轮等）均有防松垫圈及防松结构，在使用中要注意检查，维修后应保持原结构。

7、泵上设有限定电机转向的标牌，初期使用及维修后电机转向应保持与标牌相符，以免发生事故。

8、泵接上电源后注意泵各处不应有带电现象，接地应牢靠，严防触电事故的发生（接电源时应由持有电工操作证的操作人员完成）。

9、正常使用中对系统中的安全阀、蓄能器、卸载阀或溢流阀，经常观察其工作状态，有异常应及时处理，不应带"病"工作。

对"说明书"中有关上述元件的结构、性能、故障排除应重点掌握，以免发生生产事故及安全事故。

10、液压系统严禁在泄漏状态下工作，严禁在带液压力状态下处理泄漏点，防止带有液压力的工作液伤害人体，发生安全事故。

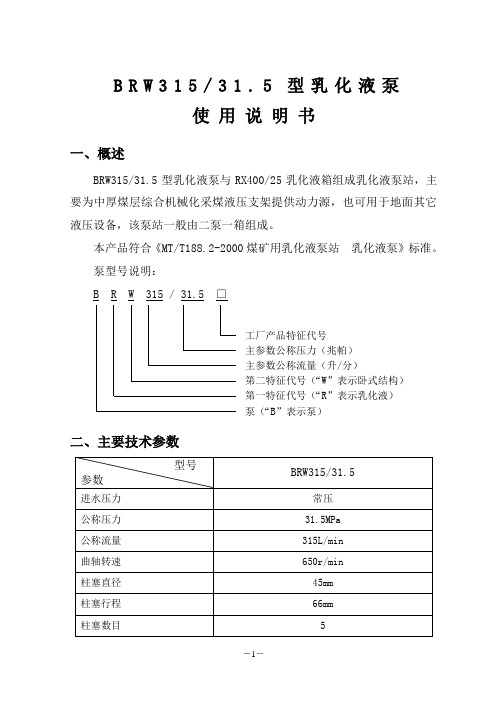

B R W315/31.5型乳化液泵使用说明书一、概述BRW315/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。

本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。

泵型号说明：B R W 315 / 31.5 □工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）二、主要技术参数三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。

其液压原理图如下：液压系统原理图乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成（图1）。

1、乳化液泵（图2）乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。

泵的液力端采用五个分立的泵头组成，泵头下部安装吸液阀，上部安装排液阀，排液腔由一个高压集液块与五个分立的泵头高压出口相连，高压集液块一侧装有安全阀，另一侧装有卸载阀。

曲轴箱设有冷却润滑系统，安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油，排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。

在箱体曲轴下方设有磁性过滤器，以吸附润滑油中的铁磁性杂质。

在进液腔盖上方设有放气孔，以放尽该腔内空气。

在进液腔盖下方设有防冻放液孔，可放尽进液腔内液体。

齿轮油泵显示的油压是变化的，当冷油时（刚开泵时）油压较高，有时可>1MPa，随着油温升高，油粘度下降，油压也下降，但只要≮0.1MPa 即为正常。

2、安全阀（图3）安全阀是泵的过载保护元件，为二级卸压直动式锥阀。

调定工作压力为泵公称压力的110%～115%。

BRW400/31.5型乳化液泵使用说明书SHI YONG SHUO MING SHU浙江博超矿用设备有限公司安全警示1.严格按照本说明书进行操作，务必注意安全。

操作人员必须经过培训方可上岗。

2.使用前应检查各联接部位及高压密封部位，确保联接可靠、密封安全。

3.蓄能器为高压容器，应按要求充规定压力的氮气。

对蓄能器进行任何一种维修，必须在维修前先卸掉蓄能器中的液体，再用充气工具排尽胶囊中的气体，最后方能拆卸蓄能器各零件，以免伤人。

4.警示及使用要点标牌固定在曲轴箱上面，务必遵守执行。

目录一、概述 (1)二、主要技术参数 (1)三、工作原理与结构简介 (2)四、泵的使用 (5)五、泵的维护和保养 (6)六、泵的故障与排除方法 (8)七、随机备件和随机工具 (9)八、附图 (10)一、概述BRW400/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。

本泵为兖矿集团东滩矿的专用配套设备，在泵上配置了必要的传感器如图1所示，有曲轴箱油温传感器（开关量）和齿轮油泵油压传感器（开关量）及泵站高压出口压力传感器等。

本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。

泵型号说明：工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）卸载阀出厂调定压力31.5 MPa卸载阀恢复工作压力卸载阀调定压力的80%～90%润滑油泵工作压力≮0.1MPa工作液含3%～5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。

BRW200/31.5型乳化液泵组随机图册无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW200/31.5序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件隔爆电动机125kw YBK2-315M-4 16 1 件抱箍BRW125/31.5B -42 1 件半联轴器（电机端）BRW200/31.5 02-1 17 1 件护罩BRW200/31.5 -13 2 件压紧板BRW200/31.5 02-2 18 1 件底拖BRW200/31.5 03B4 1 件轮胎环BRW200/31.5 02-3 19 1 件直角二通接头BRW200/31.5A -3B5 1 件加强环BRW200/31.5 02-5 20 1 件过渡接头BRW200/31.5A -5C6 1 件半联轴器（泵端）BRW200/31.5 02-4 21 1 件三通接头BRW200/31.5A -4A7 1 组泵体部件BRW200/31.5 01 22 1 件螺堵BRW200/31.5A -88 2 件O密封圈42×3.1 GB 1235-76 23 1 件O密封圈32×3.1 GB 1235-769 1 件卸载阀连接板BRW200/31.5A -210 1 件卸载阀5XZF-WS11 1 件Φ19高压胶管KJR19-Ⅳ-Ⅰ-80012 1 件直角二通接头BRW125/31.5A(Q) -1A13 1 件蓄能器接头BRW200/31.5 -1014 1 件蓄能器XNQ-L25/320-A15 1 件安全阀FA-WS200/31.5BRW200/31.5 01泵体部件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称泵体部件主件型号BRW200/31.5 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 组高压钢套组件BRW200/31.5 01012 1 组泵头组件BRW200/31.5 01023 1 组曲轴箱组件BRW200/31.5 01034 1 件安全阀连接板BRW200/31.5 01-15 1 件安全阀FA-WS200/31.56 1 件O密封圈42×3.1 GB1235-76BRW200/31.5 0101高压钢套组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称高压钢套组件主件型号BRW200/31.5 0101序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 件半圆环BRW200/31.5 0101-102 3 件压套BRW200/31.5 0101-113 3 件柱塞BRW200/31.5 0101-5A4 3 件锁紧螺母BRW200/31.5 0101-35 3 件毛毡圈BRW200/31.5 0101-46 3 件钢套螺堵BRW200/31.5 0101-127 3 件高压钢套BRW200/31.5 0101-1A8 3 件导向铜套BRW200/31.5 0101-2A9 9 件密封圈BRW200/31.5 0101-710 6 件垫片(Ⅰ)Φ70×Φ50×1 BRW200/31.5 0101-811 3 件垫片(Ⅱ)Φ70×Φ50×2 BRW200/31.5 0101-912 3 件衬垫BRW200/31.5 0101-613 3 件O 密封圈68×3.1 GB 1235-7614 3 件挡圈A68×63×1.5 GB 1235-76BRW200/31.5 0102 泵头组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称泵头组件主件型号BRW200/31.5 0102序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件泵头BRW200/31.5 0102-1A 16 3 件O 密封圈52×3.1 GB 1235-762 3 件进液螺堵BRW200/31.5 0102-8 17 3 件挡圈A52×47×1.5 GB 1235-763 3 件O 密封圈70×3.1 GB 1235-76 18 3 件高压腔压盖BRW200/31.5 0102-5A4 3 件吸液挡圈BRW200/31.5 0102-11 19 3 件钢球Φ8 GB 308-895 3 件吸液阀芯BRW200/31.5 0102-6 20 3 件内六角圆柱端紧定螺钉GB 79-856 3 件进液阀座BRW200/31.5 0102-77 3 件进液阀弹簧BRW200/31.5 0102-98 3 件吸液阀套BRW200/31.5 0102029 3 件排液阀座BRW200/31.5 0102-410 3 件排液阀芯BRW200/31.5 0102-1011 3 件排液阀弹簧BRW200/31.5 0102-212 3 件排液阀套BRW200/31.5 0102-313 18 件O 密封圈68×3.1 GB 1235-7614 3 件挡圈A68×63×1.5 GB 1235-7615 3 件排液螺堵BRW200/31.5 010201BRW200/31.5 0103 曲轴箱组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW200/31.5 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 4 件螺堵BRW80/35 010301-7 16 1 件油标压板BRW200/31.5 0103-142 4 件垫圈BRW80/35 010301-8 17 1 件透视板BRW200/31.5 0103-153 1 件箱体BRW200/31.5 0103-1A 18 1 件油标垫BRW200/31.5 0103-164 1 件后盖垫BRW200/31.5 0103-2 19 1 组磁性过滤器组件BRW125/31.5C 0103065 1 件后盖板BRW200/31.5 0103-3 20 1 件轴承端盖BRW200/31.5 0103-126 3 组连杆滑块组件BRW200/31.5 010303 21 1 件O密封圈145×3.1 GB1235-767 1 组上盖板组件BRW200/31.5 0103-4A 22 1 组曲轴组件BRW200/31.5 010302A8 1 件上盖垫BRW200/31.5 0103-5 23 1 组轴齿轮箱组件BRW200/31.5 0103019 1 件空气过滤器RB45 24 1 件齿轮箱垫BRW200/31.5 0103-1110 3 件隔离腔油封BRW200/31.5 010304C 25 1 件工艺垫块BRW200/31.5 0103-1811 3 件O密封圈130×3.1 GB1235-76 26 1 件盖BRW200/31.5 0103-812 3 件润滑管BRW125/31.5C 0103-2A 27 2 件O密封圈22×2.4 GB 1235-7613 1 组柱塞腔盖组件BRW200/31.5 010305 28 2 件O密封圈90×3.1 GB 1235-7614 1 件O密封圈70×3.1 GB 1235-76 29 2 件90°弯头1/2" GB3289.2-8215 1 件进液接头BRW200/31.5 0103-7A 30 2 件G1/2"内接头GB3289.26-82BRW200/31.5 010301 轴齿轮箱组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW200/31.5 010301序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件轴承NJ313E GB 283-942 1 件齿轮箱BRW200/31.5 010301-13 1 件小齿轮轴BRW200/31.5 010301-34 1 件轴承22216C GB/T288-945 1 件小齿轮轴承压盖BRW200/31.5 010301-26 1 件油封75×105×12 HG4-692-677 1 件挡油环BRW200/31.5 010301-58 1 件O密封圈140×3.1 GB 1235-769 1 件螺堵BRW80/35 010301-710 1 件垫圈BRW80/35 010301-8BRW200/31.5 010302A 曲轴组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称曲轴组件主件型号BRW200/31.5 010302A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大齿轮BRW200/31.5 010302-12 2 件外舌止动垫圈12 GB856-763 1 件大齿轮压板BRW200/31.5 010302-64 1 件轴承通套BRW200/31.5 010302-25 2 件轴承NJ2322 GB 283-946 1 件曲轴BRW200/31.5 010302-37 1 件轴承套BRW200/31.5 010302-48 1 件O形密封圈270×3.1 GB1235-76BRW200/31.5 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW200/31.5 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 件连杆(瓦盖) BRW200/31.5 010303-12 6 件连杆螺栓BRW200/31.5 010303-23 6 件单耳止动垫圈20 GB 854-764 3 件后轴瓦BRW200/31.5 010303-45 3 件前轴瓦BRW200/31.5 010303-56 3 件连杆衬套BRW200/31.5 010303-67 3 件滑块销BRW200/31.5 010303-78 3 件滑块BRW200/31.5 010303-89 3 件承压块BRW200/31.5 010303-910 6 件滑块销定位塞BRW200/31.5 010303-10BRW125/31.5C 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW125/31.5C 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件盖BRW125/31.5C 010306-12 20 件磁铁BRW125/31.5C 010306-2A3 1 件芯杆BRW125/31.5C 010306-34 4 件隔圈BRW125/31.5C 010306-45 1 件套BRW125/31.5C 010306-56 1 件大螺堵BRW125/31.5C 010306-6FA-WS200/31.5安全阀无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称安全阀主件型号FA-WS200/31.5序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件阀壳FA-WS200/31.5-12 1 件阀座FA-WS200/31.5-2A3 1 件套FA-WS200/31.5-34 1 件阀芯FA-WS200/31.5-5A5 1 件顶杆FA-WS200/31.5-66 1 件弹簧FA-WS160/31.5-77 1 件小弹簧FA-WS200/31.5-78 1 件弹簧座FA-WS200/31.5-89 1 件保护塞FA-WS160/31.5-910 1 件O 密封圈18×2.4 GB1235-7611 1 件挡圈18×14×1.25 GB1235-7612 1 件O 密封圈42×3.1 GB1235-7613 1 件压紧螺母FA-WS200/31.5-914 1 件锁紧螺母FA-WS200/31.5-105XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称卸载阀主件型号5XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件螺帽5XZF-WS -14 162 件O形密封圈52×3.1 GB1235-762 1 件平面接头5XZF-WS -13 17 1 件单向阀座5XZF-WS -113 1 件阀体5XZF-WS -7 18 1 件排液阀芯BRW200/31.5 0102-104 1 件主阀螺堵5XZF-WS -3 19 1 件排液阀弹簧WRB200/31.5 0102-25 1 件主阀弹簧5XZF-WS -4 20 1 件单向阀螺堵5XZF-WS 016 1 件O形密封圈55×3.1 GB1235-76 21 3 件O形密封圈68×3.1 GB1235-767 1 件导向套5XZF-WS -5 22 1 件接头座5XZF-WS -2A8 2 件挡圈A68×63×1.5 GB1235-76 23 1 件O形密封圈42×3.1 GB1235-769 1 件推力活塞5XZF-WS -6 24 6 件O形密封圈11×1.9 GB1235-7610 1 件O形密封圈45×3.1 GB1235-76 25 6 件螺堵H2-XZF-3211 1 件过渡套5XZF-WS -8 26 1 件调整螺套H2-XZF-1912 2 件堵5XZF-WS -1 27 1 件筒H2-XZF-20A13 4 件O形密封圈32×3.1 GB1235-76 28 24 件碟形弹簧H2-XZF-2114 1 件主阀芯5XZF-WS -10 29 1 件芯棒H2-XZF-2215 1 件主阀座5XZF-WS -9 30 1 件锁紧螺母H2-XZF01无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称卸载阀主件型号5XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件压紧螺套H2-XZF-23 46 3 件O密封圈8×1.9 GB1235-7632 1 件O密封圈28×3.1 GB1235-76 47 1 件下节流堵H2-XZF-33B233 1 件O密封圈15×2.4 GB1235-76 48 2 件节流堵H2-XZF-34B234 1 件活塞套H2-XZF-24 49 4 件O密封圈16.5×2.4 GB1235-7635 2 件O密封圈36×3.1 GB1235-7636 1 件滑套H2-XZF-2537 1 件铜套H2-XZF-2638 1 件O密封圈17×2.4 GB1235-7639 1 件中间套H2-XZF-2740 1 件先导阀体H2-XZF-28A41 1 件阀杆H2-XZF-2942 1 件O密封圈34×3.1 P1235-7643 1 件先导阀座H2-XZF-3044 1 件先导阀螺堵H2-XZF-3145 1 件O密封圈29×2.4 P1235-76。

BRW315/31.5X4A型乳化液泵组随机图册无锡威顺煤矿机械有限公司无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW315/31.5X4A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 组卸载阀6XZF-WS 16 3 件O 密封圈70×3.1 GB1235-762 1 组泵体部件BRW315/31.5X4A 01 17 1 件接管BRW400/31.5 -43 1 件半联轴器（泵端）BRW315/31.5X4A 02-4 18 1 件螺母XR-WS1600.06B-24 2 件压紧板BRW315/31.5X4A 02-5 19 1 件蓄能器XNQ-L40/3205 1 件轮胎环BRW315/31.5X4A 02-3 20 1 组进液接管组件BRW315/31.5X4A -26 1 件加强环BRW315/31.5X4A 02-2 21 1 件支柱BRW400/31.5 -7A7 1 件半联轴器（电机端）BRW315/31.5X4A 02-1 22 1 件Φ19高压胶管KJ19-1/3-Ⅳ-15008 11 件隔爆电动机200KW YBK2-315L-4 23 1 件支撑座BRW400/31.5 -6A9 1 件底盘BRW315/31.5X4A 03 24 1 件直角二通接头BRW125/31.5A(Q) -1A10 1 件皮带轮BRW400/31.5 -2 25 1 件蓄能器接头BRW200/31.5 -1011 1 组张紧轮组件BRW400/31.5 0512 2 件三角皮带B-1700 GB1178-7413 1 件护罩BRW315/31.5X4A -114 1 件离心泵IS80-50-20015 1 件弯接管BRW400/31.5 -3BRW315/31.5X4A 01泵体部件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称泵体部件主件型号BRW315/31.5X4A 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 组安全阀WAF350/31.52 1 件安全阀连接板BRW400/31.5X4A 0102-193 1 组液力端BRW315/31.5X4A 01024 1 组挡板组件BRW315/31.5X4A 01045 1 组动力端BRW315/31.5X4A 01036 1 件卸载阀连接板BRW400/31.5X4A 0102-20ABRW315/31.5X4A 0102液力端BRW315/31.5X4A 0103 动力端无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称动力端主件型号BRW315/31.5X4A 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件放液塞WGQT -1 16 1 件液标底板BRW400/31.5 0103-92 2 件O 密封圈40×3.1 GB 1235-76 17 1 件液标压板BRW400/31.5 0103-103 1 件后盖板BRW315/31.5X4A0103-1 18 1 件透视板BRW200/31.5 0103-154 1 件后盖垫BRW315/31.5X4A 0103-2 19 2 件O密封圈50×3.1 GB 1235-765 1 件箱体BRW315/31.5X4A 0103-3 20 2 件90°弯头1/2" GB 3289.2-826 3 组连杆滑块组件BRW400/31.5 010303 21 2 件G1/2"内接头GB3289.26-827 1 组上盖板组件BRW200/31.5 0103-4A 22 2 件螺堵BRW80/35 010301-78 1 件上盖垫BRW200/31.5 0103-5 23 2 件垫圈BRW80/35 010301-89 1 件空气滤清器RB45 24 2 件O密封圈140×3.1 GB 1235-7610 3 件隔离腔油封BRW400/31.5 010304A 25 4 件O密封圈22×2.4 GB 1235-7611 1 组隔离腔盖板组件BRW315/31.5X4A 26 1 件盖BRW400/31.5 0103-612 3 件润滑管BRW125/31.5C 0103-2A 27 1 组磁性过滤器组件BRW125/31.5X4A 01030613 1 件护罩BRW315/31.5X4A0103-4 28 1 件胶管KJ16-1/3-Ⅰ-50014 2 件胶管KJ16-1/3-Ⅰ-750 29 1 组机油泵组件BRW400/31.5 010307A15 1 件胶管KJ16-1/3-Ⅰ-650 30 1 件进液接头BRW400/31.5 0103-8B无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称动力端主件型号BRW315/31.5X4A 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件O密封圈70×3.1 GB 1235-7632 1 组轴齿轮箱组件BRW315/31.5 X4A 01030133 1 件齿轮箱垫BRW400/31.5 0103-7A34 1 件工艺垫块BRW400/31.5 0103-1435 1 组曲轴组件BRW315/31.5X4A 01030236 1 件接头座（Ⅰ）BRW400/31.5 010307A-437 1 组冷却器驵件BRW315/31.5X4A 01030438 2 件接头座BRW400/31.5 010308C-1BRW315/31.5X4A 010301轴齿轮箱组件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW315/31.5X4A 010301序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件轴承NJ416 GB/T 283-942 1 件齿轮箱BRW400/31.5 010301A-13 1 件小齿轮轴BRW315/31.5X4A 010301-14 1 件轴承22222C GB/T 288-945 1 件小齿轮轴承压盖BRW400/31.5 010301-36 1 件油封PD105×130×12 HG-692-677 1 件O 密封圈200×5.7 GB 1235-768 1 件螺堵BRW80/35 010301-79 1 件垫圈BRW80/35 010301-8BRW315/31.5X4A 010302 曲轴组件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称曲轴组件主件型号BRW315/31.5X4A 010302序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大齿轮BRW400/31.5 010302A-12 1 件大齿轮压板BRW400/31.5 010302A-83 1 件堵BRW400/31.5 010302A-24 1 件O 密封圈26×2.4 GB 1235-765 2 件外舌止动垫圈16 GB856-766 1 件轴承通套BRW400/31.5 010302A-37 2 件轴承22332C GB 288-948 1 件曲轴BRW315/31.5X4A 010302-19 1 件轴承套BRW400/31.5 010302A-510 1 件O 密封圈400×5.7 GB 1235-7611 1 件齿轮BRW400/31.5 010302A-612 1 件O 密封圈350×3.1 GB 1235-76BRW400/31.5 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW400/31.5 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 件BRW400/31.5 010303-1 连杆（瓦盖）2 3 件BRW400/31.5 010303-2 连杆螺栓3 6 件GB 854-76 单耳止动垫圈244 6 件BRW400/31.5 010303-3 后轴瓦5 3 件BRW400/31.5 010303-4 前轴瓦6 3 件BRW400/31.5 010303-5 滑块7 3 件BRW400/31.5 010303-6 承压块8 3 件BRW200/31.5 010303-6 连杆衬套9 3 件BRW400/31.5 010303-7 滑块销10 6 件BRW200/31.5 010303-10 滑块销定位塞BRW400/31.5 010307A机油泵组件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称机油泵组件主件型号BRW400/31.5 010307A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件接头座（Ⅰ）BRW400/31.5 010307A-42 1 件接头座（Ⅱ）BRW400/31.5 010307A-53 1 件特制齿轮泵D-CB-B404 1 件O密封圈65×3.1 GB 1235-765 1 件轴盖BRW400/31.5 010307A-16 1 件活接BRW400/31.5 010307A-27 1 件O密封圈45×3.1 GB 1235-768 2 件O密封圈35×3.1 GB 1235-769 1 件油泵齿轮BRW400/31.5 010307A-310 1 件轴用挡圈22 GB894.1-86BRW125/31.5X4A 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW125/31.5X4A 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大螺堵BRW125/31.5X4A 010306-12 1 件"O"密封圈50×3.1 GB1235-763 20 件磁铁BRW125/31.5C010306-2A4 1 件芯杆BRW125/31.5C 010306-35 4 件隔圈BRW125/31.5C 010306-46 1 件套BRW125/31.5C 010306-57 1 件盖BRW125/31.5C 010306-1FA-WS350/31.5安全阀无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称安全阀主件型号FA-WS350/31.5序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件螺座FA-WS350/31.5 -12 1 件阀壳FA-WS350/31.5 -23 1 件锁紧螺母FA-WS350/31.5 -94 1 件O 密封圈50×3.1 GB 1235-765 1 件O 密封圈20×2.4 GB 1235-766 1 件挡圈A20×16×1.25 GB 1235-767 1 件阀座FA-WS350/31.5 -38 1 件阀芯FA-WS350/31.5 -49 1 件套FA-WS350/31.5 -510 1 件弹簧座FA-WS350/31.5 -611 1 件小弹簧FA-WS350/31.5 -712 1 件弹簧WAF70 - 0613 1 件调节螺座FA-WS350/31.5 -86XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW315/31.5X4A型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件阀体6XZF-WS-1 162 件导向套5XZF-WS-52 3 件O密封圈45×3.1 GB 1235-76 17 2 件挡圈A45×40×1.5 GB 1235-763 6 件螺堵H2-XZF-32 18 2 件主阀芯5XZF-WS-104 6 件O密封圈11×1.9 GB 1235-76 19 2 件过渡套5XZF-WS-85 2 件接头6XZF-WS-6 20 4 件O密封圈52×3.1 GB 1235-766 6 件O密封圈35×3.1 GB 1235-76 21 2 件主阀座5XZF-WS-97 1 件O密封圈40×3.1 GB 1235-76 22 2 件堵头6XZF-WS-28 1 件接头6XZF-WS-4 23 2 件排液阀芯BRW200/31.5 0102-109 1 件O密封圈50×3.1 GB 1235-76 24 2 件单向阀座5XZF-WS-1110 2 件主阀螺堵5XZF-WS-3 25 1 件接头WGQT 03-1011 2 件O密封圈55×3.1 GB 1235-76 26 1 件O密封圈22×2.4 GB 1235-7612 2 件主阀弹簧Φ2.8×Φ24.8×58.25XZF-WS-4 27 2 件排液阀弹簧Φ2×Φ20×44.4BRW200/31.5 0102-213 2 件推力活塞5XZF-WS-6 28 2 件单向阀螺堵5XZF-WS 0114 6 件O密封圈68×3.1 GB 1235-76 29 1 件O密封圈28×3.1 GB 1235-7615 4 件挡圈A68×63×1.5 GB 1235-76 30 1 件挡圈A28×22.8×1 Q/WM 07-81----完整版学习资料分享----。

BRW315/31.5F型乳化液泵组随机图册无锡威顺煤矿机械有限公司无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW315/31.5F序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件电动机200Kw YBK2-315L-4 16 1 组进液接管组件BRW(5S)315/31.5F-62 1 件半联轴器（电机端）BRW315/31.5X4A 02-1 17 1 件蓄能器XNQ40L/3203 1 件轮胎环BRW315/31.5X4A 02-3 18 1 件接管BRW(5S)315/31.5F-34 1 件加强环BRW315/31.5X4A 02-2 19 1 件螺母XR-WS1600·06B-25 2 件压紧板BRW315/31.5X4A 02-5 20 2 件O密封圈70×3.1 GB1235-766 1 件半联轴器（泵端）BRW(5S)315/31.5F 02-1 21 1 件弯接管BRW(5S)315/31.5F -27 1 组泵体部件BRW(5S) 315/31.5F01 22 1 件护罩BRW(5S)315/31.5F -18 1 件卸载阀联接板BRW(5S)315/31.5F -4 23 1 件改新水泵3BA-9D9 1 件O密封圈52×3.1 GB1235-76 24 1 件皮带轮BRW(5S)315/31.5F -710 1 组卸载阀6XZF-WS 25 2 件三角皮带1452 GB1171-7411 1 件支柱BRW(5S)315/31.5F-5 26 1 组张紧轮组件BRW(5S)/31.5F04A12 1 件支撑座BRW500/31.5F -3 27 1 件底盘BRW(5S)315/31.5F0313 1 件Φ19高压胶管KJ19-ⅣS-100014 1 件直角二通接头BRW125/31.5A(Q)-1A15 1 件蓄能器接头BRW200/31.5 -10.BRW315/31.5F 01泵体部件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称泵体部件主件型号BRW315/31.5F 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件高压集液块BRW(5S)315/31.5F 01-12 5 组泵头组件BRW(5S)315/31.5F 01023 30 件特制六角螺栓BRW(5S)315/31.5F 01-24 1 组曲轴箱组件BRW(5S) 315/31.5F01035 1 组安全阀WAF315/40BRW315/31.5F 0103 曲轴箱组无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW315/31.5F 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 4 件螺堵BRW80/35 010301-7 16 1 件耐震压力表0-2.5 YN-602 4 件垫圈BRW80/35 010301-8 17 1 件进液接头BRW(5S)315/31.5F0103-10A3 1 件箱体BRW(5S)315/31.5F0103-1 18 2 件冷却器端盖BRW(5S)315/31.5F0103-124 1 件后盖板BRW(5S)315/31.5F0103-2 19 1 件进液腔盖板1 BRW(5S)315/31.5F0103-135 1 件后盖垫BRW(5S)315/31.5F0103-3 20 2 件进液腔盖板垫BRW(5S)315/31.5F0103-146 1 件上盖板BRW(5S)315/31.5F0103-5 21 1 件胶管KJ10-1-10007 1 件上盖垫BRW(5S)315/31.5F0103-4 22 1 件胶管KJ10-1-6808 5 组连杆滑块组件BRW(5S)315/31.5F010303 23 3 件接头座KJ7-109 2 件法兰座BRW(5S)315/31.5F0103-6 24 2 件液位液温计YWZ-80-T10 2 件法兰座垫BRW(5S)315/31.5F0103-7 25 1 组机油冷却器BRW(5S)315/31.5F01030711 2 件空气滤清器RB45 26 2 件O密封圈75×3.1 GB1235-7612 5 件隔离腔油封BRW200/31.5 010304C 27 2 件O密封圈20×2.4 GB1235-7613 5 件O密封圈130×3.1 GB1235-76 28 2 件冷却器接头座BRW(5S)315/31.5F0103-1514 5 件润滑管BRW(5S)315/31.5F0103-8 29 2 件弯头KJ5-1015 1 件压力表护罩BRW(5S)315/31.5F0103-9 30 1 件进液腔盖板2 BRW(5S)315/31.5F0103-19无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW315/31.5F 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件胶管KJ10-1-700 46 1 件O密封圈85×3.1 GB1235-7632 1 组磁性过滤器组件BRW(5S)315/31.5F010306 47 1 件滤芯WU-63-180-J33 1 件O密封圈48×3.5 GB1235-7634 1 件轴承盖垫BRW(5S)315/31.5F0103-1635 1 组曲轴组件BRW(5S)315/31.5F01030236 1 件齿轮箱垫BRW(5S)315/31.5F0103-1737 1 组齿轮箱组件BRW(5S)315/31.5F01030138 1 组齿轮油泵组件BRW(5S)315/31.5F01030539 1 件工艺垫块BRW(5S)315/31.5F0103-1840 1 件O密封圈70×3.1 GB1235-7641 1 件O密封圈100×3.1 GB1235-7642 2 件刺毛接头BRW(5S)315/31.5F0103-1143 1 组隔离腔盖板组件BRW(5S)315/31.5F01030444 11 件O密封圈15×2.4 GB1235-7645 1 件滤油器法兰座BRW(5S)315/31.5F0103-20.BRW315/31.5F 010301 轴齿轮箱组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW315/31.5F 010301序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件轴承NJ317E GB 283-942 1 件齿轮箱BRW(5S)315/31.5F010301-13 1 件小齿轮轴BRW(5S)315/31.5F010301-34 1 件轴承22220C GB/T288-945 1 件轴承压盖垫BRW(5S)315/31.5F10301-26 1 件小齿轮轴承压盖BRW(5S)315/31.5F010301-47 1 件油封PD95×120×12 HG4-692-67BRW315/31.5F 010302 曲轴组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴组件主件型号BRW315/31.5F 010302序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大齿轮BRW(5S)315/31.5F010302-1 16 1 件压紧螺堵BRW(5S)315/31.5F010302-82 1 件轴承通套BRW(5S)315/31.5F010302-23 1 件轴用挡圈125 GB894.1-864 1 件螺堵BRW(5S)315/31.5F010302-35 1 件O密封圈22×2.4 GB1235-766 1 件大齿轮键BRW(5S)315/31.5F010302-47 2 件轴承22326C GB/T288-948 1 件孔用挡圈280 GB893.1-869 1 件曲轴BRW(5S)315/31.5F010302-510 1 件密封圈衬垫BRW40/20 0101-811 2 件V 型密封圈BRW40/20 0101-712 1 件密封圈压环BRW(5S)315/31.5F010302-613 1 件轴承51105 GB301-199514 1 件轴承盖BRW(5S)315/31.5F010302-715 1 件O密封圈65×3.1 GB1235-76BRW315/31.5F 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW315/31.5F 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 5 件连杆(瓦盖) BRW(5S)315/31.5F010303-12 10 件连杆螺栓BRW(5S)315/31.5F010303-23 10 件单耳止动垫圈20 GB 854-764 5 件后轴瓦BRW(5S)315/31.5F010303-35 5 件前轴瓦BRW(5S)315/31.5F010303-46 5 件连杆衬套BRW200/31.5 010303-67 5 件滑块销BRW200/31.5 010303-78 5 件滑块BRW200/31.5 010303-89 5 件承压块BRW200/31.5 010303-910 10 件滑块销定位塞BRW200/31.5 010303-10BRW315/31.5F 010305齿轮油泵组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称齿轮油泵组件主件型号BRW315/31.5F 010305序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件分油块BRW(5S)315/31.5F010305-32 2 件螺堵BRW(5S)315/31.5F010305-13 2 件接头BRW(5S)315/31.5F010305-24 4 件垫片30（组合密封圈）JB982-775 1 件O密封圈6×1.9 GB1235-766 1 件接头管BRW(5S)315/31.5F010305-117 1 件螺母BRW(5S)315/31.5F010305-108 1 件O密封圈9×1.9 GB1235-769 1 件耐震压力表0-2.5 YN-Ⅱ10 1 件齿轮泵CB-B25F11 1 件齿轮泵垫BRW(5S)315/31.5F 010305-412 1 件齿轮泵法兰BRW(5S)315/31.5F 010305-513 1 件齿轮泵法兰垫BRW(5S)315/31.5F 010305-614 1 件连轴套BRW(5S)315/31.5F 010305-715 3 件尼龙销BRW(5S)315/31.5F 010305-8BRW315/31.5F 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW315/31.5F 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件开口销Φ3×30 GB 91-862 1 件盖BRW125/31.5C010306-13 48 件磁铁BRW125/31.5C010306-2A4 1 件芯杆BRW(5S)315/31.5F010306-15 12 件隔圈BRW125/31.5C010306-46 1 件套BRW（5S）315/31.5F 010306-27 1 件联接端盖BRW（5S）315/31.5F 010306-3WAF315/40安全阀无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称安全阀主件型号WAF315/40序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件O密封圈55×3.1 GB1235-762 1 件阀体WAF315/40 -13 1 件套WAF315/40 -24 1 件阀座WAF315/40 -35 1 件阀芯WAF315/40 -4A6 1 件O密封圈28×3.1 GB1235-767 1 件挡圈A28×23×1.5 GB1235-768 2 件O密封圈45×3.1 GB1235-769 1 件阀套WAF315/40 -5A10 1 件承压块WAF315/40 -611 14 件碟形弹簧Φ50×Φ25.4×4.1 WAF315/40 -712 1 件导杆WAF315/40 -813 1 件筒WAF315/40 -96XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件阀体6XZF-WS-1 162 件导向套5XZF-WS-52 3 件O密封圈45×3.1 GB 1235-76 17 2 件挡圈A45×40×1.5 GB 1235-763 6 件螺堵H2-XZF-32 18 2 件主阀芯5XZF-WS-104 6 件O密封圈11×1.9 GB 1235-76 19 2 件过渡套5XZF-WS-85 2 件接头6XZF-WS-6 20 4 件O密封圈52×3.1 GB 1235-766 6 件O密封圈35×3.1 GB 1235-76 21 2 件主阀座5XZF-WS-97 1 件O密封圈40×3.1 GB 1235-76 22 2 件堵头6XZF-WS-28 1 件接头6XZF-WS-4 23 2 件排液阀芯BRW200/31.5 0102-109 1 件O密封圈50×3.1 GB 1235-76 24 2 件单向阀座5XZF-WS-1110 2 件主阀螺堵5XZF-WS-3 25 1 件接头WGQT 03-1011 2 件O密封圈55×3.1 GB 1235-76 26 1 件O密封圈22×2.4 GB 1235-7612 2 件主阀弹簧Φ2.8×Φ24.8×58.25XZF-WS-4 27 2 件排液阀弹簧Φ2×Φ20×44.4BRW200/31.5 0102-213 2 件推力活塞5XZF-WS-6 28 2 件单向阀螺堵5XZF-WS 0114 6 件O密封圈68×3.1 GB 1235-76 29 1 件O密封圈28×3.1 GB 1235-7615 4 件挡圈A68×63×1.5 GB 1235-76 30 1 件挡圈A28×22.8×1 Q/WM 07-81无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件压紧螺套H2-XZF-23 46 1 件中间套H2-XZF-2732 1 件筒H2-XZF-20A 47 1 件先导阀座H2-XZF-3033 1 件芯棒H2-XZF-22 48 1 件先导阀螺堵H2-XZF-3134 1 件调整螺套H2-XZF-19 49 1 件O密封圈29×2.4 GB 1235-7635 24 件碟形弹簧H2-XZF-21 50 1 件O密封圈34×3.1 GB 1235-7636 1 件锁紧螺母H2-XZF 01 51 1 件下节流堵Φ1.3 6XZF-WS-337 1 件阀杆H2-XZF-29 52 4 件O密封圈Φ11.3×2.4 J00538 1 件活塞套H2-XZF-24 53 2 件节流堵Φ1 H2-XZF-34B239 1 件滑套H2-XZF-25 54 3 件O密封圈8×1.9 GB 1235-7640 1 件O密封圈15×2.4 GB 1235-7641 2 件O密封圈Φ30.2×3 J011542 1 件先导阀体H2-XZF-28A43 1 件铜套H2-XZF-2644 1 件O密封圈Φ12.3×2.4 J005445 1 件挡圈A17×13×1 Q/WM 07-81。

BRW315/31.5型乳化液泵坡度调节器设计乳化液泵是综采工作面的一种重要的设备，它输出高压液体,给液压支架提供动力源，我矿的乳化液泵一般安装在滑档平车上，与电气串车联接在一起，它在顺槽巷，一般的排列顺序是泵-液箱-泵。

在近几年的综采工作面头巷经常遇到很大的坡度，尤其像综采三队石炭系8204工作面头巷共有3个大的坡度，最大的坡度达8度，长度达100米，乳化液泵站串车在上山巷中，液箱处于最低位，乳化液泵吸液困难，在下山巷中，液箱处于最高位，泵站串车倾斜巷中，液箱处于倾斜位置，液箱中的乳化液容量只有正常的80%，泵经常在倾斜位置工作，不仅吸液困难，而且齿轮箱、曲轴箱内润滑油度高度偏低，不利于润滑油循环，工作时间长箱体内发热，导致油封漏油，轴瓦抱轴，过去通常的作法是泵车轮对瓦座处垫工字钢和道木，近乎水平为止，但每次移动串车时就要先取掉工字钢和道木移动到位后再用工字钢和道木垫平，费力费时，不能及时调节倾斜度。

我队根据井下工作面的倾斜特点，利用TZ720侧护小千斤四根。

自制出乳化液泵坡度调节器，省时，省力，随时移动及时调节倾斜度。

推广范围：液箱的坡度调节，油浸式变压器的坡度调节一、BRW315/31.5乳化液泵技术参数：电机：200KW公称压力：31.5Mpa进水压力：常压公称流量：315L/min安全阀出厂调定压力：34.7-36.2Mpa二、压力计算：315/31.5型乳化液泵的工作压力为P=31.5MpaTZ720调节千斤的伸缩量 h=200MMTZ720液压缸活塞直径D=45MM坡度调节器的总长为L=2600MM315/31.5型乳化液泵的质量为m=4800Kg200tan 0.07692600arctan 0.07695h L θθ====≈坡度调节器最大可调坡度为5压力较核：2223.140.0450.0015944D S m π⨯=== 液压缸最大的压力为F 631.5100.0015950F PS KN ==⨯⨯=2250100F KN =⨯=坡度调节器的受力分析如下：使泵升起的最小许用力为：F 许f 为转轴处的磨擦力f=200N根据力矩平衡原理：2L G F L ⨯=⨯许48009.8/47G mg Kg N Kg KN ==⨯=123.522LG G F KN L =⨯==许2F F 〉许故泵车能升起，符合设计要求。

B R W315/31.5型乳化液泵使用说明书一、概述BRW315/31.5型乳化液泵与RX400/25乳化液箱组成乳化液泵站，主要为中厚煤层综合机械化采煤液压支架提供动力源，也可用于地面其它液压设备，该泵站一般由二泵一箱组成。

本产品符合《MT/T188.2-2000煤矿用乳化液泵站乳化液泵》标准。

泵型号说明：B R W □ / □□工厂产品特征代号主参数公称压力（兆帕）主参数公称流量（升/分）第二特征代号（“W”表示卧式结构）第一特征代号（“R”表示乳化液）泵（“B”表示泵）二、主要技术参数三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转，再经连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。

其液压原理图如下：液压系统原理图乳化液泵、电动机、蓄能器、卸载阀等固定于滑撬式底拖上组成乳化液泵总成（图1）。

1、乳化液泵（图2）乳化液泵主要由曲轴箱、高压钢套、泵头等组件组成。

泵的液力端采用五个分立的泵头组成，泵头下部安装吸液阀，上部安装排液阀，排液腔由一个高压集液块与五个分立的泵头高压出口相连，高压集液块一侧装有安全阀，另一侧装有卸载阀。

曲轴箱设有冷却润滑系统，安装在齿轮箱上的齿轮油泵经箱体下方的网式滤油器吸油，排出压力油经过设在泵吸液腔的油冷却器冷却后到中空曲轴润滑连杆大头。

在箱体曲轴下方设有磁性过滤器，以吸附润滑油中的铁磁性杂质。

在进液腔盖上方设有放气孔，以放尽该腔内空气。

在进液腔盖下方设有防冻放液孔，可放尽进液腔内液体。

齿轮油泵显示的油压是变化的，当冷油时（刚开泵时）油压较高，有时可>1MPa，随着油温升高，油粘度下降，油压也下降，但只要≮0.1MPa即为正常。

2、安全阀（图3）安全阀是泵的过载保护元件，为二级卸压直动式锥阀。

调定工作压力为泵公称压力的110%～115%。

RBW315/31.5型乳化液泵站水处理设备技术规格书一、乳化液泵站水处理设备的用途及技术要求梁宝寺公司井下水水质比较差，因水质原因造成采煤设备特别是液压支架的阀组、千斤顶、立柱等液压部件的损坏量大很大。

为减少采煤工作面支架液压系统配件的损坏，提高工作面的生产效率，梁宝寺公司拟购进工作面乳化液泵站水处理设备，与公司现有RBW315/31.5型乳化液泵配套使用，满足ZF10000/19/36D 型电液控制液压支架工作用水的需求。

乳化液泵站水处理设备具体技术要求如下：1、泵站水处理设备必须采用积木式结构，各管路的联接均采用快速接头，拆装方便快捷。

设备在矿用平板车上能够便于拆装、平行布置，结构紧凑，适应于煤矿井下的各种工况。

2、泵站水处理设备的相关电气设备均选用必须通过MA认证的防爆电器产品。

采用1140/660双电压等级，适应于煤矿井下不同电压等级的使用环境。

3、泵站水处理设备要实现自动控制模式，各机电设备的启动、停止均可以由设备中的PLC 控制器自动完成。

泵站水处理设备工作现场的水压等相关水质参数，能够通过相应的采样处理程序，随时传递给PLC主机，保证主机对现场的水质情况了如指掌；泵站水处理设备可根据预先设定的各种程序进行实时管理，控制电磁球阀、控制开关、电动机的动作情况，进而实现对于水质的过滤、加压、反渗透、排水等动作。

并且要求系统能够通过对水质情况的实查监测，实现定时或者视现场工况决定反清洗等工艺过程。

4、泵站水处理设备应具有良好的压力适应性能，适合不同的原水水压范围。

5、泵站水处理设备可根据现场要求对出水水质进行调整，保证现场用水水质的需求和设备使用寿命的需求。

6、泵站水处理设备工作性能（包括反冲洗设备）要稳定可靠，易于现场维护。

7、泵站水处理设备所有连接管路采用不锈钢管路或不锈钢软管，连接管路采用专用不锈钢接头的高压胶管，保证设备的抗压性和耐腐蚀性。

二、乳化液泵站用水处理设备的主要技术参数1、RBW315/31.5型乳化液泵主要技术参数1.1公称压力： 31.5MPa。
