2019年精选初中九年级全物理三、通电螺线管的磁场北京课改版巩固辅导【含答案解析】六十七

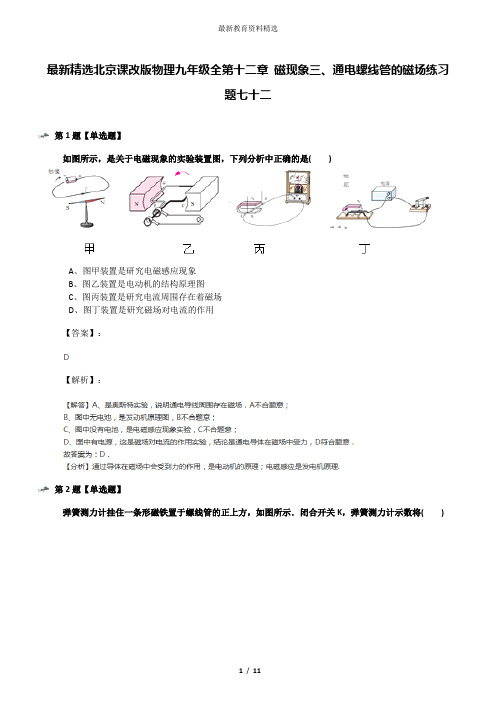

最新精选北京课改版物理九年级全第十二章磁现象三、通电螺线管的磁场练习题七十二第1题【单选题】如图所示，是关于电磁现象的实验装置图，下列分析中正确的是( )A、图甲装置是研究电磁感应现象B、图乙装置是电动机的结构原理图C、图丙装置是研究电流周围存在着磁场D、图丁装置是研究磁场对电流的作用【答案】：【解析】：第2题【单选题】弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示．闭合开关K，弹簧测力计示数将( )A、变小B、先变小后变大C、变大D、不变【答案】：【解析】：第3题【单选题】如图所示，条形磁铁置于水平面上，当通电螺线管向左靠近条形磁铁时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小( )A、方向向左，逐渐增大B、方向向左，逐渐减小、C、方向向右，逐渐增大D、方向向右，逐渐减小【答案】：【解析】：第4题【单选题】开关S闭合后，小磁针静止时的指向如图9-3-8所示。

由此可知( )图9-3-8A、a端是通电螺线管的N极，c端是电源正极B、a端是通电螺线管的N极，c端是电源负极C、b端是通电螺线管的N极，d端是电源正极D、b端是通电螺线管的N极，d端是电源负极【答案】：【解析】：第5题【单选题】关于图中四幅图的说法，正确的是( )A、图甲是模拟奥斯特实验的一个场景B、图乙与发电机的原理相同C、图丙可将电能转化为机械能D、图丁说明通电导体在磁场中受到力的作用【答案】：【解析】：第6题【填空题】如图所示，一位老教授在做奥斯特实验，这个实验说明：通电导体跟磁体一样，周围也存在着______，其方向跟______的方向有关。

【答案】：【解析】：第7题【填空题】在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撤上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示：铁屑在玻璃板上的分布与______的磁场分布非常相似；若把连接电源正负极的接线对调，在闭合开关，轻敲玻璃板，此时铁屑的分布情况______（改变/不变），小磁计N、S极的指向______（改变/不变）。

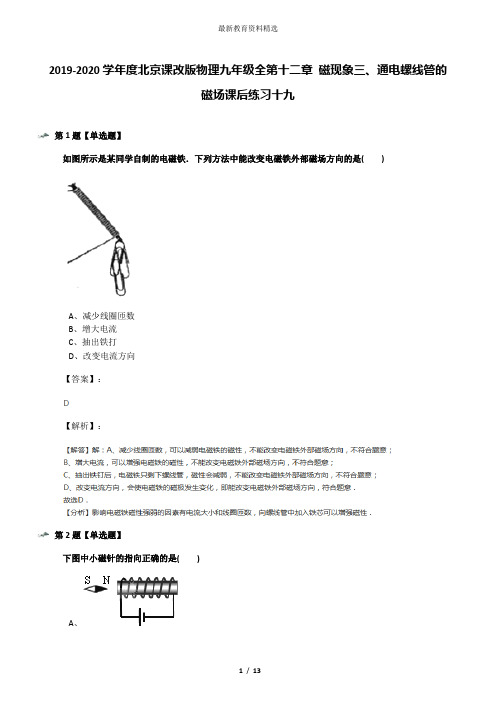

2019-2020学年度北京课改版物理九年级全第十二章磁现象三、通电螺线管的磁场课后练习十九第1题【单选题】如图所示是某同学自制的电磁铁．下列方法中能改变电磁铁外部磁场方向的是( )A、减少线圈匝数B、增大电流C、抽出铁打D、改变电流方向【答案】：【解析】：第2题【单选题】下图中小磁针的指向正确的是( )A、B、C、D、【答案】：【解析】：第3题【单选题】如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )A、通电螺线管外A点的磁场方向向右B、通电螺线管的左端为S极C、小磁针一直保持静止D、小磁针N极向左转动【答案】：【解析】：第4题【单选题】如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是( )A、甲、乙都被吸引B、甲被吸引，乙被排斥C、甲、乙都被排斥D、甲被排斥，乙被吸引【答案】：【解析】：第5题【单选题】对下列实验描述正确的是( )A、甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B、乙：通电导线在磁场中受到力的作用，这是发电机的原理C、丙：奥斯特实验说明磁能生电D、丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】：【解析】：第6题【单选题】在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是( )A、通电螺线管M端为S极B、小磁针N极指向水平向右C、若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D、若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱【答案】：【解析】：第7题【单选题】下列各图与图示说明相符的是( )A、小磁针静止时指向B、光透过均匀玻璃砖C、该滑轮组最省力绕法D、家庭电路电灯接法【答案】：【解析】：第8题【单选题】对于图中所示的四幅图，以下说法正确的是( )?A、甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B、乙图中闭合开关，通电螺线管右端为N极C、丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D、丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】：【解析】：第9题【填空题】如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为______极．若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向______（选填“a”或“b”）端移动．A、正B、b【答案】：【解析】：第10题【填空题】科学家们已经发现了巨磁电阻（GMR）效应，它是指某些材料的电阻在磁场中急剧减小，且磁场越强，电阻越小的现象．利用这一现象，可以用来探究磁体周围的磁场强弱．如图所示，将GMR放在螺线管的右端．（1）闭合开关S1 ，螺线管左端的磁极为______极．（2）闭合开关S1、S2 ，电流表示数为I．保持GMR位置不变，将电源的正负极对调，则此时电流表的示数将______I；将GMR移至螺线管的上方的中间位置，电流表的示数将______I．（选填“大于”、“等于”或“小于”）【答案】：【解析】：第11题【填空题】如图所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会______，改变电流方向，重做实验，磁针会______。

12.3通电螺线管的磁场一、单选题1．A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向左移动滑动，在此过程中下列说法正确的是A．V表示数变小，A表示数变大B．弹簧测力计示数变大C．弹簧测力计示数变小D．螺线管的磁力变大【答案】B【详解】由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向左移动时，滑动变阻器接入电阻变大，则由欧姆定律可知电路中电流减小，即电流表的示数变小；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压变大，即电压表示数变大；由于通过电路的电流变小，则螺线管的磁性减弱，螺线管与磁铁之间的斥力减小，因此弹簧测力计示数变大．故B正确，ACD错误．故选B．【点睛】解本题的关键时抓住影响电磁铁磁性强弱的因素及根据运用安培定则判断通电螺线管的极性的方法．2．把用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，会发现橡胶棒的这端被吸引过来，如图所示。

则图所示的现象中，能用图中的“吸引”原理解释的是（ ）A．甲图中，电磁铁把钢材吸起来B．乙图中，注射器把药液吸进针筒C．丙图中，跟衣服摩擦后的气球吸起头发D．丁图中，向纸中间吹气，两张纸互相靠近【答案】C【详解】用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，会发现橡胶棒的这端被吸引过来，原理是：异种电荷互相吸引。

A．甲图中，电磁铁因具有磁性把钢材吸起来，故A不符合题意；B．乙图中，注射器把药液吸进针筒，是利用大气压的作用把药液压进去的，故B不符合题意；C．丙图中，跟衣服摩擦后的气球吸起头发，是摩擦后的气球带电，把头发吸引过来，原理是：带电物体能吸引轻小物体，故C符合题意；D．丁图中，向纸中间吹气，由于中间空气流速快，压强小，而外侧空气压强大，在压强差的作用下，两张纸互相靠近，原理是：流体压强与流速关系，故D不符合题意。

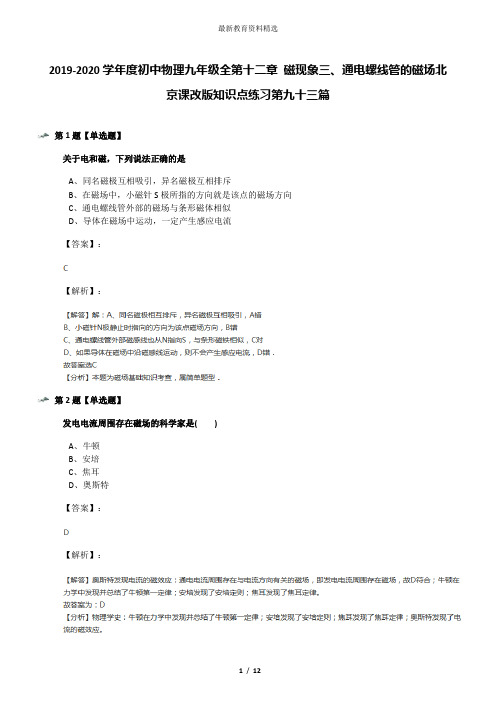

2019-2020学年度初中物理九年级全第十二章磁现象三、通电螺线管的磁场北京课改版知识点练习第九十三篇第1题【单选题】关于电和磁，下列说法正确的是A、同名磁极互相吸引，异名磁极互相排斥B、在磁场中，小磁针S极所指的方向就是该点的磁场方向C、通电螺线管外部的磁场与条形磁体相似D、导体在磁场中运动，一定产生感应电流【答案】：【解析】：第2题【单选题】发电电流周围存在磁场的科学家是( )A、牛顿B、安培C、焦耳D、奥斯特【答案】：【解析】：第3题【单选题】如图几个实验，下面说法正确的是( )A、通电直导线周围存在着磁场，如果将小磁针移走，该磁场将消失B、闭合开关，通电螺线管左端为N极C、说明的道理与KTV唱歌时用的话筒原理相同D、导线ab左右运动时，电流表的指针会随之摆动，它是发电机的制造原理【答案】：【解析】：第4题【填空题】如图所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的左端是______极（选填“N”或“S”），电源的左端是极______．（选填“正”或“负”）【答案】：【解析】：第5题【填空题】闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是______极（选填“N”或“S”），电源左端是______极（选填“正”或“负”）．A、NB、负【答案】：【解析】：第6题【填空题】医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由心肺机取代，心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环，如图所示，将线圈a、b缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，线圈的左端为______极，活塞将向______运动，“动力泵”处于______（填“抽血”或“送血”）状态．【答案】：【解析】：第7题【填空题】奥斯特发现电流周围存在磁场后，科学家们对电流磁场进行了广泛深入地研究。

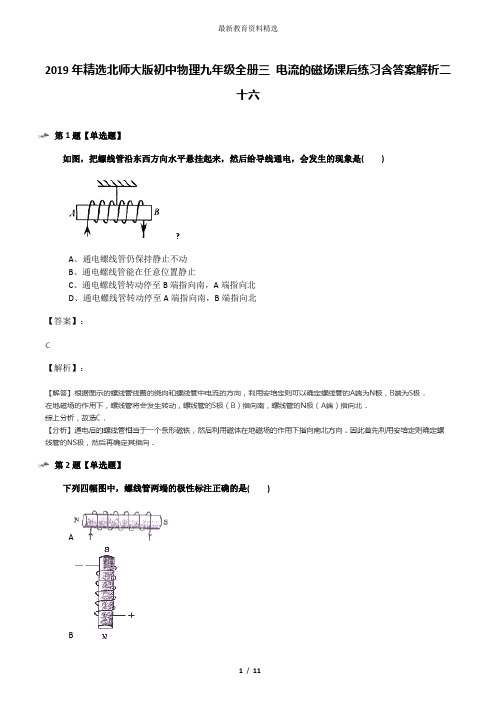

2019年精选北师大版初中物理九年级全册三电流的磁场课后练习含答案解析二十六第1题【单选题】如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是( )?A、通电螺线管仍保持静止不动B、通电螺线管能在任意位置静止C、通电螺线管转动停至B端指向南，A端指向北D、通电螺线管转动停至A端指向南，B端指向北【答案】：【解析】：第2题【单选题】下列四幅图中，螺线管两端的极性标注正确的是( )ABCD【答案】：【解析】：第3题【单选题】如图所示，下列说法中错误的是( )A、验电器检验物体是否带电B、小磁针转动，说明电流能产生磁场C、该实验能说明发电机的工作原理D、该实验用来研究电磁感应现象【答案】：【解析】：第4题【单选题】下面四幅图中能说明电动机原理的是( )A、B、C、D、【答案】：【解析】：第5题【单选题】发电电流周围存在磁场的科学家是( )A、牛顿B、安培C、焦耳D、奥斯特【答案】：【解析】：第6题【填空题】如图所示通电螺线管的右侧是______（填“N”或“S”）极，当滑动变阻器的滑片P向左移动时，螺线管的磁性______（填“增强”、“不变”、“减弱”）．【答案】：【解析】：第7题【填空题】如图所示，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的______极，当压力增大时，电磁线的磁性会______．【答案】：【解析】：第8题【解答题】（1）请在图甲中作出静止在水平桌面上的小球所受力的示意图，O点为小球重心．（2）如图乙所示的电路中，滑动变阻器的滑片向B端移动时，通电螺线管的磁性减弱．a．根据上述要求，请用笔画线代替导线将电路补充完整；b．闭合开关通电后，小磁针静止时的位置如图所示，请把小磁针的北极（N极）端涂黑．【答案】：【解析】：第9题【解答题】如图所示，小磁针静止在通电螺线管左侧，请标出通电螺线管的N极，磁感线方向及小磁针的N极．【答案】：【解析】：第10题【作图题】绕导线：A、解：【答案】：【解析】：第11题【作图题】如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．【答案】：【解析】：第12题【作图题】如图所示，开关S闭合，发现弹簧拉长，小磁针旋转到如图中所示位置静止，请标出电源的“+”极和小磁针的N极。

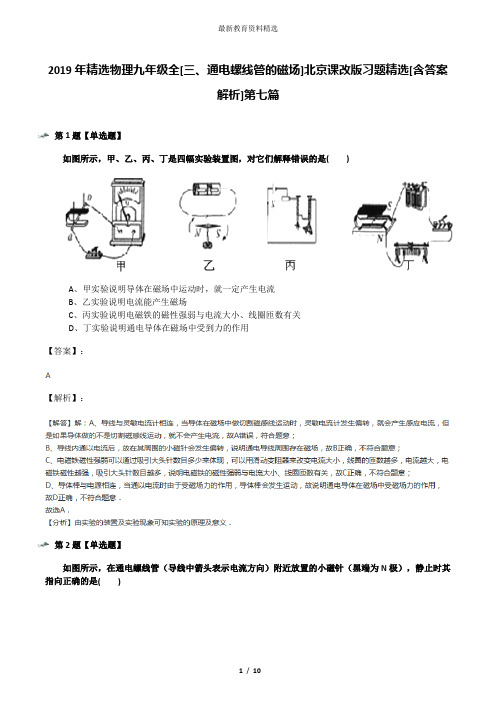

2019年精选物理九年级全[三、通电螺线管的磁场]北京课改版习题精选[含答案解析]第七篇第1题【单选题】如图所示，甲、乙、丙、丁是四幅实验装置图，对它们解释错误的是( )A、甲实验说明导体在磁场中运动时，就一定产生电流B、乙实验说明电流能产生磁场C、丙实验说明电磁铁的磁性强弱与电流大小、线圈匝数有关D、丁实验说明通电导体在磁场中受到力的作用【答案】：【解析】：第2题【单选题】如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N极），静止时其指向正确的是( )A、B、C、D、【答案】：【解析】：第3题【单选题】如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方的过程中，同时滑动变阻器上的滑片逐渐向上滑动，下列判断正确的是( )A、电磁铁的上端是N极，下端是S极B、电磁铁的磁性逐渐减弱C、铁块对地面的压强逐渐减小D、地面对铁块的摩擦力逐渐增大【答案】：【解析】：第4题【单选题】如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是( )A、向右运动B、向左运动C、向上运动D、向下运动【答案】：【解析】：第5题【单选题】风速计是由风叶和改装的电流表构成的．风速越大，风叶转动越快，电流表读数也越大．图中与这一过程的工作原理相同的是( )A、B、C、D、【答案】：【解析】：第6题【填空题】奥斯特实验表明：通电导体周围存在着______。

【答案】：【解析】：第7题【填空题】如图甲所示，小明在探究通电螺线管外部磁场的方向的实验中为了探究通电螺线管外部磁场方向和电流方向是否有关，可进行的操作是______，为了探究更加精确一些，小磁针应该______（“多一些”或“少一些”）；在此实验的基础上，他将电源换成灵敏电流表如图乙所示，闭合开关，将一根______（“铁棒”、“铜棒”或“条形磁体”）快速插入螺线管中时，观察到电流表的指针发生偏转，由此现象而发明了______（“电动机”或“发电机”）．【答案】：【解析】：第8题【填空题】如图所示，将一条形磁体放在小车上，并靠近螺线管．开关闭合，当变阻器滑片向右滑动时，发现小车也向右运动，则条形磁体的左端为______极，图中电阻R2的作用是______．【答案】：【解析】：第9题【作图题】根据图中小磁针N极的指向，标出磁感线方向、通电螺线管的N、S极、并在括号内标出电源的正、负极。

九年级物理下册《通电螺线管的磁场》知识点北京版九年级物理下册《通电螺线管的磁场》知识点北京版知识点一、磁场小磁针的指南指北表明地球是一个大磁体。

磁体周围空间存在磁场;电流周围空间也存在磁场。

电流周围空间存在磁场，电流是大量运动电荷形成的，所以运动电荷周围空间也有磁场。

静止电荷周围空间没有磁场。

磁场存在于磁体、电流、运动电荷周围的空间。

磁场是物质存在的一种形式。

磁场对磁体、电流都有磁力作用。

与用检验电荷检验电场存在一样，可以用小磁针来检验磁场的存在。

如图所示为证明通电导线周围有磁场存在? ?奥斯特实验，以及磁场对电流有力的作用实验。

1.地磁场地球本身是一个磁体，附近存在的磁场叫地磁场，地磁的南极在地球北极附近，地磁的北极在地球的南极附近。

2.地磁体周围的磁场分布与条形磁铁周围的磁场分布情况相似。

3.指南针放在地球周围的指南针静止时能够指南北，就是受到了地磁场作用的结果。

4.磁偏角地球的地理两极与地磁两极并不重合，磁针并非准确地指南或指北，其间有一个交角，叫地磁偏角，简称磁偏角。

说明：①地球上不同点的磁偏角的数值是不同的。

②磁偏角随地球磁极缓慢移动而缓慢变化。

③地磁轴和地球自转轴的夹角约为11°。

二、磁场的方向在电场中，电场方向是人们规定的，同理，人们也规定了磁场的方向。

规定：在磁场中的任意一点小磁针北极受力的方向就是那一点的磁场方向。

确定磁场方向的方法是：将一不受外力的小磁针放入磁场中需测定的位置，当小磁针在该位置静止时，小磁针 N 极的指向即为该点的磁场方向。

磁体磁场：可以利用同名磁极相斥，异名磁极相吸的方法来判定磁场方向。

电流磁场：利用安培定则(也叫右手螺旋定则)判定磁场方向。

三、磁感线在磁场中画出有方向的曲线表示磁感线，在这些曲线上，每一点的切线方向都跟该点的磁场方向相同。

1)磁感线上每一点切线方向跟该点磁场方向相同。

2)磁感线特点1)磁感线的疏密反映磁场的强弱，磁感线越密的地方表示磁场越强，磁感线越疏的地方表示磁场越弱。

2019年精选初中九年级全物理第十二章磁现象三、通电螺线管的磁场北京课改版复习巩固二十八第1题【单选题】如图所示，甲、乙、丙、丁四个实验装置．下列说法正确的是( )A、简单电动机装置示意图B、流过自制电磁铁的电流越大磁性越强C、闭合开关后导线ab运动是机械能转化为电能D、电流的磁效应现象是法拉第发现的【答案】：【解析】：第2题【单选题】1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是( )?A、通电螺线管仍保持原位置静止B、通电螺线管转动，但最后又回到原位置C、通电螺线管转动，直至A指向北，B指向南D、通电螺线管能在任意位置静止【答案】：【解析】：第3题【单选题】下面所做的验证性实验中，说法正确的是( )A、在温度计的玻璃泡上擦上酒精，温度计的示数下降，说明蒸发放热B、在探究影响动能大小因素实验中，使同一小球从斜面不同高度自由滑下，来研究动能与质量的关系C、将小磁针放在通电导体旁，小磁针会发生偏转，说明通电导体周围存在磁场D、探究焦耳定律实验中，在电流和通电时间相同时，电阻越小，电阻产生的热量越多【答案】：【解析】：第4题【单选题】关于图中四幅图的说法，正确的是( )A、图甲是模拟奥斯特实验的一个场景B、图乙与发电机的原理相同C、图丙可将电能转化为机械能D、图丁说明通电导体在磁场中受到力的作用【答案】：【解析】：第5题【单选题】如图所示，正确的是( )A、甲图，物体的长度是7.30厘米B、乙图，电源左端是电源正极C、丙图，若开关都闭合，两灯并联D、丁图，晶体凝固时间是7分钟【答案】：【解析】：第6题【单选题】下列四幅图中，解释不合理的是( )A、甲图，说明电流的周围存在磁场B、乙图，闭合开关后，小磁针N极将顺时针偏转C、丙图，发电机应用了磁场对电流的作用D、丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】：【解析】：第7题【填空题】根据图所示的电流方向，判断通电螺线管的右端是______极（选填“N”或“S”）．A、S【答案】：【解析】：第8题【填空题】通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是______极．（选填“N”或“S”）【答案】：【解析】：第9题【填空题】一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的______极，当滑片P向左滑动，空心小铁球所受浮力______，烧杯底部受到水的压强______.（选填“增大”、“减小”或“不变”）【答案】：【解析】：第10题【作图题】15．（2015?黄石）如图所示，开关闭合后，位于蜾线管附近的小磁针N极指向如图，请在螺线管上画出导线的绕向【答案】：【解析】：第11题【作图题】图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．【答案】：【解析】：第12题【作图题】请在如图所示的虚线方框内，画上适当的电器元件，与框外的通电螺线管和开关组成一个闭合电路，使此电路在开关S1闭合后能够满足：（1）能改变螺线管磁性的强弱；（2）使小磁针静止时方向如图中所示，然后在图中标出通电螺线管的N、S极．（3）画出螺线管周围的磁感线分布情况（至少画出3条）?【答案】：【解析】：第13题【作图题】标出螺线管中电流的方向和电源的正负极．A解：有误有误【答案】：【解析】：第14题【实验探究题】小明同学在做“探究通电螺线管外部的磁场分布”实验时，实验装置如图所示。

第2节/通电螺线管的磁场1. 通电导线周囤存在 ________ ，这一现叢叫做电流的磁效应•这一现象最早是由 _________ 发现的.2. 通电螺线管外部的磁场与 __________ 磁体的磁场相似，通电螺线管也冇N 、S 两极.当改变电流的方向 时•通电螺线管的N 、S 极将 __________ .3. 通电螺线管的磁感线从 _______________ 极出來•回到极•在内部磁场方向由 极指向极.1.右手螺旋定则的内容是:用 ______________ 手握住螺线管•让四指弯曲R 与螺线管中 _____________ 的方向一 致，则大拇指所指的那端就是通电螺线管的极.5. 如图12-2-1所示，小磁针与导-$ 莘N 线在同一平面内，在导线的卜•方. H 当导线中电流从左到右时，小磁 针N 极指向垂立于纸血向里•现 图,2~ 2 1 将导线中电流方向改为从右到左，则小磁针（A. 不动 BN 极向卜偏转GN 极指向为垂直于纸面向外 D.冋到与导线平行的位置 6. 奥斯持实验说明了（） A. 通电导体的周围存在磁场 B. 导体的周围存在磁场 C. 恣体周围存在君磁场 D. 舷场对电流有力的作用7. 通电螺线管的上方放一个可自由转动的小磁针，小 磁针静止时的方向如图12-2-2所示，下列说法 中哪-种是正确的（）国 12-2-2A-通电螺线管r 端为N 极•电源a 端为正极 B. 通电螺线管c 端为及，电源a 端为负极 C. 通电螺线管d 端为N 极•电源6端为正极D. 通电螺线管d 端为N 极•电源"端为负极8. 能使通电螺线管的南北极位置相互交换的办法 是（） A. 把螺线管的匝数増加・倍 B. 把噪线管中的电流减小一半 C 改变螺线管中的电流方向 D.在螺线管屮拯入铁芯9. 在图12-2-3中•摞线管中的电流方向和磁场方 向的标法中正彌的是（）si [////, Z 17丿 /, [SI tI I图 12-2-310.如图12-2-4所示•闭合开关后，通电螺线管周 围甲.乙、丙、丁四个小磁针静止时的极性 是（）v ＞丙—r 〜A .%w” ▼ v v vOT图 12-2-4A.甲右端为S 极 B 乙右端为S极G 丙右端为$极 D. 丁右端为N 极11.在图12-2-5中标岀通电螺线管的N 、S 极.图 12-2-512.在图12-2-6中•根据小磁针N 、S 极的指向•标 岀电流的方向.7NW Scd图 12-2-613.物理课上，小明做了如图12-2-7的三个小实验，由甲、乙两个小实验可知 ____________________ • 比较甲、丙两个实验•可以得岀的结论是图 12-2-714. m 12-2-8所示,磁铁的N 极与通电螺线管的 A 端相互排斥•则关于螺线管的极性和电流方向 的判定，下列说法中正确的是（）AM 端为N 极,电流由力 -B •月端为S 极,电流由—aC 力端为N 极•电流由—a DM 瑞为S 极.电流由图 12-2-815.根据磁感线的方向和小磁针的指向判断，图12-2- 9屮错误的是（）// M ・F 匸ABC. 条形磁铁不动，悬挂弹簧长度不变D. 条形磁铁一会被吸引，一会被排斥，悬持弹费 一会被拉长•一会被压缩17.如图12-2-11所示凜线管内放一枚小磁针，当产关S 闭合后,小磁针的北极指向将（）图 12-2-11A.不动B.向外转90 ° C ・向里转旳。

12.2“通电螺线管的磁场”知识达标练习题一、单选题1.下列四幅图中，解释不合理的是（）A.甲图，说明电流的周围存在磁场B.乙图，闭合开关后，小磁针N极将顺时针偏转C.丙图，发电机应用了磁场对电流的作用D.丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强2.首次揭示电与磁之间关系的物理学家是（）A. 安培B. 伏特C. 欧姆D. 奥斯特3.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变小，弹簧长度变长C. 电流表示数变大，弹簧长度变长D. 电流表示数变大，弹簧长度变短4.如图所示，小磁针黑端为N极，开关闭合后，位于螺线管右侧的小磁针将（）A. 逆时针旋转B. 顺时针旋转C. 保持静止状态D. 先顺时针旋转再逆时针旋转5.下列四个图中，哪一个是世界上第一个发现电与磁之间有联系的实验（）A. B.C. D.6.如图是研究巨磁电阻GMR特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，下列说法正确的是（）A. 电磁铁右端为N极B. 流过灯泡的电流增大C. 巨磁电阻的阻值随磁场的减弱而明显减小D. 巨磁电阻的阻值与磁场的强弱有关系，磁场增强，电阻减小7.如图所示正确的是（）A. B.照明电路的连线通电螺线管周围的磁感应线C. D.光由玻璃斜射入空气L是F的力臂8.如图所示，有关下列实验装置的说法中，正确的是（）A. B.利用如图的工作原理可制成电动机如图说明通电导体在磁场中受到力的作用C. D.如图可探究电磁铁磁性强弱与匝数的关系利用如图的工作原理可制成动圈式话筒9.在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A. 电磁铁A端为S极B. 小磁针极N指向水平向右C. 若滑动阻器的滑片P向右移动，电磁铁的磁性增强D. 移动滑动阻器的滑片P，不影响电磁铁的磁性强弱10.关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强11.关于如图所示的四个电磁实验，下列描述中正确的是（）A. 甲图实验演示的是发电机原理B. 乙图实验演示的是电流的磁效应C. 丙图实验可探究螺线管的磁场周围的磁感线分布情况D. 丁图实验演示的是电磁感应现象，发电机是依据此原理制成的12.如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A. 可用来研究电磁感应现象B. 可用来说明电动机原理C. 可用来说明发电机原理D. 可用来研究电磁铁磁性强弱与线圈匝数的关系13.如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（）A. 甲：磁场能产生电流B. 乙：闭合开关，小磁针N极向右偏转C. 丙：这个装置的实验原理，应用于制造电动机D. 丁：电流相同时，线圈的匝数越多，电磁铁磁性越强14.在探究“影响电磁铁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是（）A. 实验中甲、乙是形状大小不同的两个铁钉B. 实验中流经甲、乙上线圈的电流大小相同C. 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的N极D. 铁钉下的大头针呈发散状是因为大头针带了相同的电荷15.如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是S极，弹簧缩短D. 螺线管上端是N极，弹簧伸长二、填空题16.奥斯特实验表明：通电导体周围存在着________ 。
