024可编程控制器原理及应用复习资料一、填空题1、PLC采用典型的计算机结构，由、存储器、和其他一些电路组成。
2、PLC的输入信号模式中，交流输入的电压大多采用，直流输入额定电压为。
3、PC为用户提供的继电器一般是：、、、、、、。
5、PC的软件系统指PC所使用的各种程序的集合。
它包括又称和又称为。
6、定时器的三种类型是、、。
7、将编程器内编写好的程序写入PLC时，PLC必须处在模式。
8、LDI、AI、ONI等指令的“I”表示功能，其执行时从实际输入点得到相关的状态值。
9、PLC常用的编程语言有、、、。
10、PLC的分时操作过程称为CPU的工作方式。
11、PLC执行程序的过程分为阶段、阶段、阶段。
12、PLC按结构形式可分为和13、三相笼型异步电动机常用的减压起动有、、、。
二、简答题1简述Y- 降压起动的工作原理和接线方式2、可编程控制器可以应用在那些领域？3、解释图示程序中的Y430输出和Y431输出之间的关系。
与X400并联的触点Y430实现什么功能？4、简述三相感应电动机反接制动的原理。
三、转换题1、已知某控制程序的语句表的形式，请将其转换为梯形图的形式。
LD I0、0AN T37TON T37,1000LD T37LD Q0.0CTU C10,360LD C10AN Q0.0= Q0.02、已知梯形图转换成语句表3、根据梯形图画出输出1000和0500的波形0000000100020003000410000500四、设计应用题1、设计一电机的延时启动和延时停止控制电路，条件如下：1.电机启动由按钮SB1控制，停止由控制按钮SB2；2.电机运行由接触器KM1控制；3.按SB1后，电机延时5s运行，按SB2后，电机延时6s停止试设计：（1）PLC接线图（2）梯形图（3）指令程序2、设计一个二分频器。
如图，现由输入端1000引入输入脉冲信号，要求能从输出端2000引出输入脉冲信号的二分频信号。
画出梯形图，写出语句表。
可编程控制器原理及应用考点总结复习考试重点可编程控制器原理及应用考点总结1.电气控制技术也由继电器控制过渡到计算机控制。
2.早期的可编程控制器仅有逻辑运算、定时、计数等功能，用于开关量空制只能进行逻辑运算，所以称为可编程逻辑控制器（P rogrammable编程Logic逻辑Controller控制器）简称PLC。
增加了数值运算、模拟量的处理、通讯等功能，简称为PC。
3.可编程控制器的主要特点：（1）可靠性高，指可编程控制器平均无故障工作时间；（2）控制功能强：具有对开关量和模拟量的控制能力，还具有数值运算、PID调节、通信控制、中断处理、高速计数等功能；（3）组成灵活：PLC品种很多小型PLC为整体结构，并可外接I/O扩展机箱构成PLC控制系统；中大型PLC采用分体模块化结构，设有各种专用模块。
（4）操作方便：PLC采用了多种面向用户的语言，①梯形图LAD②指令语句表STL③功能快图编辑器FBD;（5）网络功能。
4.可编程控制器的分类（1）按点数和功能分类：输入、输出端子的数目之和称为PLC的输入输出点数，简称I/O点数。
①小型（微型）PLC的I/O点数小于256点，以开关量控制为主，具有体积小，价格低的优点适用于小型设备的控制。
②中型PLC的I/O点数在256—1024之间，功能比较丰富，建有开关量和模拟量控制功能，适用于较复杂系统的逻辑控制和闭环过程控制。
③大型PLC点数在1024点以上，用于大规模过程控制，集散式控制和工厂自动化网络。
（2）按结构形式分类：①整体式结构（小型PLC）②模块式结构（中型以上PLC)（3）按用途分类：①通用型②专用型5.可编程控制器的应用与发展：（1）与CAD/CAM机器人技术一起成为实现现代自动化生产的三大支柱（2）两个发展趋势：有小型化和大型化两个趋势。
6.可编程控制器系统根据其工作原理可分为①输入部分②运算控制部分③输出部分7.可编程控制器的硬件电路由①CPU②存储器③基本I/O接口电路④外设接口⑤电源五大部分组成8.中央处理器cpu的地位：CPU是可编程控制器的控制中枢。

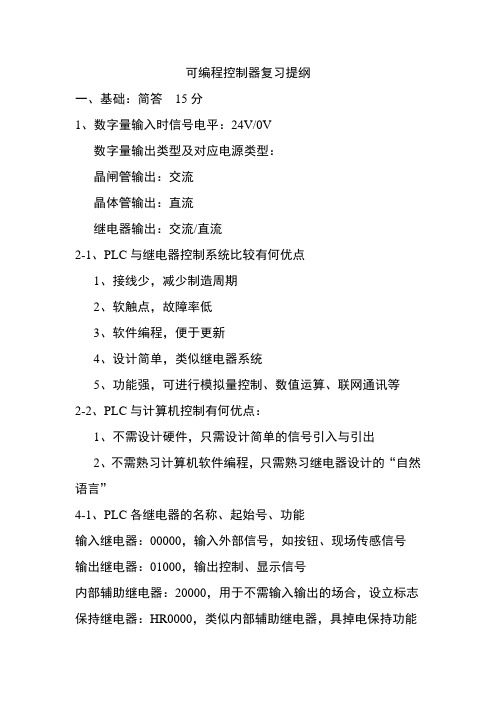

可编程控制器复习提纲一、基础：简答15分1、数字量输入时信号电平：24V/0V数字量输出类型及对应电源类型：晶闸管输出：交流晶体管输出：直流继电器输出：交流/直流2-1、PLC与继电器控制系统比较有何优点1、接线少，减少制造周期2、软触点，故障率低3、软件编程，便于更新4、设计简单，类似继电器系统5、功能强，可进行模拟量控制、数值运算、联网通讯等2-2、PLC与计算机控制有何优点：1、不需设计硬件，只需设计简单的信号引入与引出2、不需熟习计算机软件编程，只需熟习继电器设计的“自然语言”4-1、PLC各继电器的名称、起始号、功能输入继电器：00000，输入外部信号，如按钮、现场传感信号输出继电器：01000，输出控制、显示信号内部辅助继电器：20000，用于不需输入输出的场合，设立标志保持继电器：HR0000，类似内部辅助继电器，具掉电保持功能特殊继电器：23200，提供特殊信号、标志、时钟等辅助记忆继电器：AR0000，提供系统信息暂存继电器：TR0，暂时保存中间结果，编程时用链接继电器：LR0000，用于联机通讯传递数据定时/计数器：TIM/CNT000，用于定时、计数控制数据存储器：DM0000，保存用户数据，以字为单位4-2、常用特殊继电器253 14：常OFF15：运行开始时ON一个扫描周期254 00：周期一分钟的脉冲255 02：周期1秒时钟脉冲03：ERROR标志，指令执行时出错，为ON04：CY标志05：>标志06：=标志07：<标志7、保持继电器与内部辅助继电器有何异同点二、指令系统1、指令（80分）2、根据梯形图写出指令表（20分）3、根据指令表画出梯形图（20分）4、继电器控制系统转换成PLC控制系统（15分）5、化简/优化（10）6、设计（20分）7、找错、原因（15~20）8、读梯形图分析，给出波形图、功能（15~20）电机馆302、电子信息教研室。
2015年可编程控制器原理与应用复习资料第1章可编程控制器概论1、PLC的定义和发展史【识记】定义：PLC是一种数字运算操作电子系统，专为在工业环境下应用而设计。
发展史：1968年，美国最大的汽车制造商----通用汽车（GM）公司，招标方式寻找一种新的工业控制器；1969年，美国数字设备公司（DEC）研制成功世界上第一台可编程控制器（PLC）。
2、PLC的典型结构组成【识记】中央处理单元（CPU模块）、输入模块、输出模块、电源模块3、中央处理器（CPU）主要完成的功能【领会】1）、接收并存储从编程器输入的用户程序和数据；2）、用扫描方式接收现场输入装置的状态或数据，并存入输入映像寄存器或数据寄存器；3）、执行用户程序，进行数据处理，根据运算结果，更新有关标志位的状态和输出映像寄存器的内容，实行输出控制；4）、诊断电源和PLC内部电路的工作状态及编程过程中的语法错误。
4、存储器（RAM 、ROM ）的结构、工作过程【领会】 RAM 随机存储器：掉电后数据丢失，可写可读，且读写速度非常快，存放用户数据；ROM 只读存储器：能读不能写，数据不会丢失，用于生产厂商存放系统程序；EEPROM 电可擦写只读存储器：可存可写，数据不会丢失，用于存储用户程序和需要长期保存的数据。
5、光耦合电路、输入接口电路的种类【识记】内部电路输入1输入nLEDCOM内部电路输入1输入nLEDCOM直流输入接口电路交流输入接口电路输入接口类型分为模拟量和开关量两大类，模拟量接收电位器和各种变送器传过来的模拟量信号，开关量接收按键、行程开关、转换开关、接近开关、继电器送来的开关量信号；光耦起到防止干扰和隔离的作用。
6、输出接口电路的种类【识记】输出模块类型有模拟量和开关量两大类，开关量输出输出模块有：继电器、晶体管、晶闸管三种输出接口类型。
7、PLC的功能【识记】1）、开关量的逻辑控制功能； 2）、运动控制功能；3）、闭环过程控制功能；4）、数据处理功能； 5）、通信联网功能。
可编程序控制器原理及应用课程复习大纲第一章概述1.PLC的基本概念：继电器、定时器、计数器、其它元件和梯形图；PLC的基本定义和产生背景；2.PLC的主要功能：10个功能；3.PLC的特点：与继电器控制逻辑相比较；4.PLC的主要技术指标：6个指标；5.PLC应用类型：开关逻辑控制和顺序控制等4种类型；6.PLC的发展趋势：小型化方向和大型化方向；7.PLC的流派；第二章PLC的基本原理1.小型PLC的基本组成：输入部件、输出部件等10个组成部分；2.PLC各组成部件的功能；3.PLC的结构形式：单元式结构等三种形式；4.小型PLC的工作过程；5.小型PLC的四个扫描阶段；6.PLC输入/输出响应滞后时间大小与哪些因素有关？那些因素是不可变动的，那些是可以改变的？7.PLC 的最短响应时间和最长响应时间。
8.PLC 的使用步骤：7步骤。
第三章OMRON 公司的小型PLC1.CPM2A系列PLC的基本特点；2.CPM2A系列PLC的通道分配；8个编程元件：内部继电器、特殊继电器等；3.PLC的基本安装与接线（CPM2A）;4.为什么PLC的输入/输出部件要采用光电耦合器进行电隔离？5.CPM2A系列PLC的输出部件有哪3种输出电路形式？第四章指令系统1.助记符指令的格式；2.基本编程指令的格式与功能：LD、LD NOT、OUT、OUT NOT、AND、AND NOT、OR、OR NOT、AND LD、OR LD、SET、RESET、KEEP、DIFU(13)、DIFD(14)、END。
3.PLC的编程元件：输入继电器、输出继电器、链接继电器、……、定时器、计数器等的功能。
4.编程规则：（1）、…、（5）及其应用；5.TIM、CNT指令的应用；MOV指令的格式及作用；6.典型应用举例：脉冲输出、长时间定时、分频、自保持、定时值选择等程序；第5章编程软件应用该章主要要求理解实验中所使用软件的使用步骤，理解PLC的三种运行模式（编程、监视、运行）；第6章PLC网络系统1.工业局域网的网络拓扑：（4种）；2.传输介质：定义、种类；3.介质访问控制方法：令牌总线、令牌环、载波监听夺路访问/冲突检测等的基本内容；4.TCP/IP协议的层次结构；5.OMRON公司PLC的网络系统：层次结构、网络类型（HOST LINK，Ethernet，SYSMAC LINK，Controller Link，远程I/O系统，CompoBus/D，CompoBus/S，SYSMAC NETLAN，PROFIBUS-DP）poBus/D网的基本结构；7.远程I/O系统的基本构成；第7章PLC应用系统设计1.PLC应用系统设计的设计步骤：6步；2.PLC应用系统的选型和硬件设计的7个考虑方面；3.PLC机型选择：从几个方面综合考虑？4.PLC的I/O点数估算；5.PLC的输入/输出模块的选择；6.对程序存储容量的估算；7.对PLC响应时间的要求；8.应用程序设计语言的类型及其基本特点；9.应用程序的设计方法：4种方法。
《现代可编程序控制器原理及应用》复习提纲1. S7-300/400PLC基于模块式结构，主要由：、、、、、和组成。
其中信号模块的类型有、、、。
2、逻辑块包括，、，是用户程序的主体。
3、S7-300 PLC 中央机架的4号槽的16点DO模块占用的字节地址为。
5号槽的16点DI占用的字节地址为。
6号槽的16点DI/DO占用的输入字节地址为，输出字节地址为。
7号槽的4AI/2AO模块的模拟量输入字地址为，模拟量输出字地址为。
4、. S7-300PLC系统除了安放CPU的中央机架外，最多可以增加个扩展机架，每个机架可插个信号模块，各机架共可安装个信号模块。
中央机架上从左到右的1、2、3号槽依次安装_________、__________、_________；4~11号槽可安装各种_____________。
5 简单的讲，PLC的工作过程就是。
操作系统执行一次循环操作的所需时间称为，循环时间与、及有关。
6. S7-300PLC系统除了安放CPU的中央机架外，最多可以增加个扩展机架，每个机架可插个信号模块，各机架共可安装个信号模块。
中央机架上从左到右的1、2、3号槽依次安装、、；4~11号槽可安装各种。
功能最强的CPU，数字量通道最大为点，模拟量通道最大为点。
7. S7-400PLC系统最多可增加个扩展机架，功能最强的CPU，数字量I/O点最多可扩为点，模拟量I/O点最多可扩为点。
8. S7-300系统中，2号扩展机架的6号槽上安装有一块数字量输入输出模块SM323 DI16/DO16*24V/0.5A，7号槽上安装有一块模拟量输入输出模块SM334AI4/AO2，它们的默认地址是：, , , 。
9、S7-300 PLC定时器分辨率的等级有____ 、____ 、___ 、。
10、标准STEP 7软件包配备的3种基本编程语言是：、和。
11. S7-300/400 PLC在启动时要调用的组织块是。
生成程序时，自动生成的块是______,通常把采样输入输出程序放在块______里。
《可编程控制器原理及应用》考试大纲责任教师 戴巨川课程编号：1103423课程类别：专业课总学时数：40学时（其中理论教学34学时，实验或实践教学6学时）学分：2.5学分一、考试对象修完本课程所规定的各专业学生。
二、考试要求对知识的掌握主要包括对可编程控制基本思想、程序设计能力的掌握。
因此，考试侧重于学生对基本知识掌握、运用基本指令进行程序设计能力的测试。
三、考试内容第一章可编程控制器的特点及技术性能指标主要考点：可编程控制器的分类及技术性能指标第二章可编程控制器的工作原理主要考点：可编程控制器的基本组成结构和原理第三章FX系列可编程控制器的编程软元件主要考点：FX系列可编程控制器的基本编程软元件第四章FX系列可编程控制器基本指令主要考点：基本指令和梯形图编程方法第五章基于步进顺控指令的程序设计主要考点：基本步进顺控指令第六章常用功能指令主要考点：基本功能指令及编程第七章模拟量输入／输出模块分析主要考点：模拟量模块基本特性第八章可编程控制器的输入、输出接口电路分析主要考点：输入、输出接口电路工作原理第九章网络通信基本知识主要考点：控制器网络通信基本原理第十章基于可编程控制器小型系统设计主要考点：运用所学知识进行小型系统设计四、考试方式1、理论课考试（闭卷）全面考查学生对本课程的基本理论、基本概念和主要知识点的学习掌握情况。
客观性题目和主观性题目比重相当。
3、平时上机实践操作。
学生最后总成绩由平时上机操作实践+理论闭卷考试成绩的总和确定。
五、教材及主要参考书教材：魏德仙著，《可编程控制器原理及应用》，中国水利水电出版社，2009年。
主要参考书：范建东,冯太合，钟肇新编著，《可编程控制器原理及应用》，华南理工大学出版社，2008年。
《现代可编程序控制器原理及应用》复习提纲
1. S7-300/400PLC基于模块式结构，主要由：、、、、、和组成。
其中信号模块的类型有、、、。
2、逻辑块包括，、，是用户程序的主体。
3、S7-300 PLC 中央机架的4号槽的16点DO模块占用的字节地址为。
5号槽的16点DI占用的字节地址为。
6号槽的16点DI/DO占用的输入字节地址为，输出字节地址为。
7号槽的4AI/2AO模块的模拟量输入字地址为，模拟量输出字地址为。
4、. S7-300PLC系统除了安放CPU的中央机架外，最多可以增加个扩展机架，每个机架可插个信号模块，各机架共可安装个信号模块。
中央机架上从左到右的1、2、3号槽依次安装_________、__________、_________；4~11号槽可安装各种_____________。
5 简单的讲，PLC的工作过程就是。
操作系统执行一次循环操作的所需时间称为，循环时间与、及有关。
6. S7-300PLC系统除了安放CPU的中央机架外，最多可以增加个扩展机架，每个机架可插个信号模块，各机架共可安装个信号模块。
中央机架上从左到右的1、2、3号槽依次安装、、；4~11号槽可安装各种。
功能最强的CPU，数字量通道最大为点，模拟量通道最大为点。
7. S7-400PLC系统最多可增加个扩展机架，功能最强的CPU，数字量I/O点最多可扩为点，模拟量I/O点最多可扩为点。
8. S7-300系统中，2号扩展机架的6号槽上安装有一块数字量输入输出模块SM323 DI16/DO16*24V/0.5A，7号槽上安装有一块模拟量输入输出模块SM334AI4/AO2，它们的默认地址是：, , , 。
9、S7-300 PLC定时器分辨率的等级有____ 、____ 、___ 、。
10、标准STEP 7软件包配备的3种基本编程语言是：、和。
11. S7-300/400 PLC在启动时要调用的组织块是。
生成程序时，自动生成的块是______,通常把采样输入输出程序放在块______里。
CPU检测到错误时，如果没有相应的错误处理OB，CPU将进入________模式。
12. 若MD 200=DW#16# 12345678
则MB200=
则MB201=
则MB202=
则MB203=
13、若DB1.DBD0=DW#16#11223344，则DB1.DBW0= _____ 、DB1.DBW1= _____ 、DB1.DBW2= ____ 、DB1.DBB3=______。
14. 已知AR1=P#5.0,则指令A M[AR1,P#2.3]的操作对象是。
15．STEP7用对项目进行集中管理。
16. 在STEP7中，进行硬件组态的任务是：。
17. S7-300/400 PLC在启动时要调用的组织块是。
生成程序时，自动生成的块是______,通常把采样输入输出程序放在块______里。
CPU检测到错误时，如果没有相应的错误处理OB，CPU将进入________模式。
18．S7-300 PLC计数器有___________类，计数范围为___________，计数接点在_____________情况下动作。
19. 设定模拟量输入模块测量方法和测量范围主要使用____________和___________。
20 你知道用STEP7对S7-300/400项目进行硬件组态吗?你做了吗？（p98）。
设置模拟量模块的测量种类和量程时，需注意。
21. 在程序中，可以用绝对地址（例如I0.3）访问变量。
为了便于阅读和理解，可为变量定义一个符号地址（字符串）。
这些符号地址的列表称为。
22. 符号表中定义的符号，可为程序中的使用，这些符号称为
，其对应的变量属于。
可以用汉字来表示，程序中，CPU自动对”
23 某些变量及其符号，只在有效，称为局域符号，对应的变量为。
局域符号是在
中定义的，它们不会出现在中。
不能用汉字表示，在程序中CPU自动在前加“#”号。
24. 逻辑块包括，, 。
它们是用户程序的主体。
25. 在逻辑块编辑器（窗口）的变量声明区，用户可声明
，在程序指令输入区，用户可，程序指令可取自区或的触点或线圈。
输入方法有和两种。
可以用菜单命令打开/关闭指令目录集。
（请操作一遍）。
26. STEP7中的软件，用于模拟PLC的CPU中用户程序的执行过程。
27. 设计交流异步电动机起、停、正反转、连锁保护控制程序。
要求：
(1). 列表I/O信号并分配PLC地址
(2). 画出PLC接线图
(3). 编写梯形图程序
28．用经验法设计PLC程序，存在什么问题？
29. 顺序控制法的特点是：
顺序控制设计法是一种先进的设计法，程序设计有一套固定的方法和步骤，简单、规范、通用。
对于复杂的系统，特别是具有并发和选择序列的系统，使用顺序控制法可事半功倍。
顺序控制设计法的设计过程一般分两个步骤：第一步,
；第二步,。
S7－300/400，可直接使用顺序控制功能图语言编程，用生成顺序控制功能图，便完成了编程，而无需再转换为。
30. 顺序功能图主要由三个要素组成，它们是：
(1). ：它是生产系统中一个工作周期内各个顺序相连的阶段。
它用来代表。
(2). ：它是信号。
(3) ：它是。
31. 转换实现必须同时满足两个条件：
(1). ；
(2). 。
32. 转换实现应完成的操作是：
(1). ；
(2). 。
33. 顺序功能图的基本结构有(1) 、(2) 、(3) 。
34. 用起保停电路将顺序功能图转换为梯形图时，根据转换实现的两个条件，应用作为起动条件；用
作为停止条件。
35. 用置位(S)复位(R)指令将顺序功能图转换为梯形图时，能否将输出位Q的线圈与置位指令(S)和复位指令(R)并联？为什么？
36．用S7Graph语言编写的顺序功能图程序总是以的形式被别的逻辑块调用。
37. PLC中的程序分为和。
38. STEP7用户程序的块有、、、、
、、。
39．OB1的功能和特点是：用于，是用户程序中的。
操作系统在每一次循环中调用一次OB1，它是和的接口。
40．FB和FC都是用户编写的子程序，它们的主要区别是：
41．一个功能块FB可以有多个，使得同一功能块FB可用于。
42．数据块（DB）是用于。
与逻辑块不同，数据块中没有。
43．数据块分为和。
44．共享数据块又称全局数据块，它不专属于某一逻辑块。
用户程序中所有的逻辑块（FB，FC，OB）都可以共享数据块。
45．可通过生成数据块，可在中定义、修改共享数据块中的变量，指定它们的名称、类型和初值，变量的地址是由指定的。
46．背景数据块DI总是附属于，它用于。
功能块FB的实参和静态数据存储在中。
数据块DI中的变量数据是生成的，与中的变量相同。
生成背景数据块DI时，应先生成，并指明
；调用功能块FB时，应同时指明。
调用功能块时使用不同的背景数据块，可以控制多个不同的对象。
47．背景数据块DI和共享数据块DB没有本质不同，只是不同。
DI，DB在程序中都写为DB。
48．系统功能块SFB及系统功能SFC的功能、特点与FB、FC相同，只是它们是，它们是的一部分，不占。
49．什么是线性化编程方式与结构化编程方式，适用范围如何？P176
50．OB的变量声明表中的变量类型只有。
FB和FC的变量声明表的差别在于：；。
51．组织块除OB1是循环执行的主程序外，还有哪些？它们各有什么用？52．S7300/400可以使用的通信网络有：
（1）；
（2）
（3）
（4）
（5）
53．所有S7 300/400 CPU都集成了通信协议，MPI的物理层是，最大传输速率为，PLC通过MPI能同时连接、、、及。
54、FB和FC都是用户编写的子程序，它们的主要区别是什么？
55、s7-300/400的AI/AO模块各连接什么类型的模拟量信号？
56. 设计一个顺序控制程序，要求：
(1).列表I/O信号,分配PLC地址；
(2).画出PLC接线图；
(3).画出顺序控制功能图；
(4).根据功能图写出梯型图。
57、画出下图所示波形所对应的顺序功能图
58、把功能流程图转换为梯形图
59、某工业用洗衣机，其工作顺序如下：
启动按钮后给水阀就开始给水；
当水满到水满传感器时就停止给水；
（3）波轮开始正转3S 然后反转3S 再正转3S …一共转6分钟；（4）出水阀开始出水；
（5）出水8S后停止出水，同时声光报警器报警，叫工作人员来取衣服；（6）按停止按钮声光报警器停止，并结束整个工作过程。
试（1）设计I/O口地址
（2）绘出PLC外部电路接线图
（3）画出梯形图或功能流程图
60、控制要求:按一次按钮,灯亮20S，灭10S，循环10次后停止。
试：画出梯形图。
