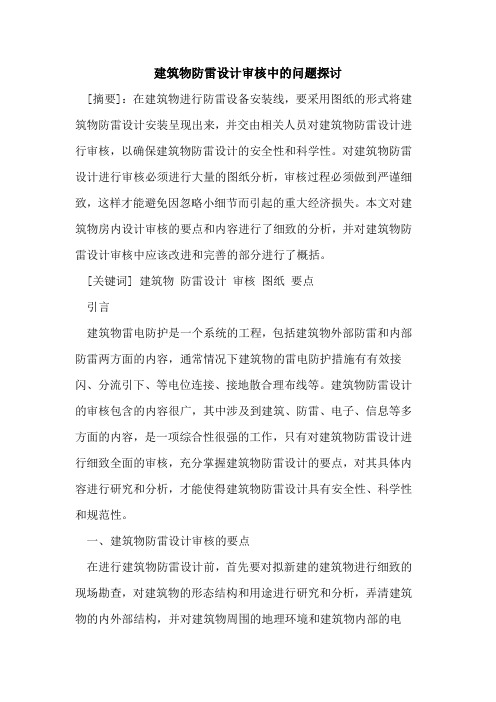

建筑物防雷设计审核中的问题探讨[摘要]：在建筑物进行防雷设备安装线，要采用图纸的形式将建筑物防雷设计安装呈现出来，并交由相关人员对建筑物防雷设计进行审核，以确保建筑物防雷设计的安全性和科学性。
对建筑物防雷设计进行审核必须进行大量的图纸分析，审核过程必须做到严谨细致，这样才能避免因忽略小细节而引起的重大经济损失。
本文对建筑物房内设计审核的要点和内容进行了细致的分析，并对建筑物防雷设计审核中应该改进和完善的部分进行了概括。
[关键词] 建筑物防雷设计审核图纸要点引言建筑物雷电防护是一个系统的工程，包括建筑物外部防雷和内部防雷两方面的内容，通常情况下建筑物的雷电防护措施有有效接闪、分流引下、等电位连接、接地散合理布线等。
建筑物防雷设计的审核包含的内容很广，其中涉及到建筑、防雷、电子、信息等多方面的内容，是一项综合性很强的工作，只有对建筑物防雷设计进行细致全面的审核，充分掌握建筑物防雷设计的要点，对其具体内容进行研究和分析，才能使得建筑物防雷设计具有安全性、科学性和规范性。
一、建筑物防雷设计审核的要点在进行建筑物防雷设计前，首先要对拟新建的建筑物进行细致的现场勘查，对建筑物的形态结构和用途进行研究和分析，弄清建筑物的内外部结构，并对建筑物周围的地理环境和建筑物内部的电子、电气设备等设置状况进行调查分析。
在进行建筑物防雷设计时，要对建筑物进行科学准确的雷击风险评估，充分了解当地的累计环境，判断这些建筑物是否需要安装雷电防护装置，最后对需要安装雷电防护装置的建筑物进行防雷设计。
此外，在建筑物防雷设计完成后，还需要采取相应的手段对建筑物防雷设计进行审核，具体的审核要点有以下几方面：1.对建筑物防雷进行科学合理的分类；2.建筑物的直击雷保护措施；3.屏蔽和防雷区的有效划分；4.防雷电波侵入的有效措施和防雷电感应设计。
二、建筑物防雷设计审核的具体内容1.对建筑防雷进行科学合理的划分在对建筑物进行防雷设计前，先对建筑物的综合情况进行考察，对于确认需安装雷电防护装置的新建建筑物防雷进行科学合理的划分。

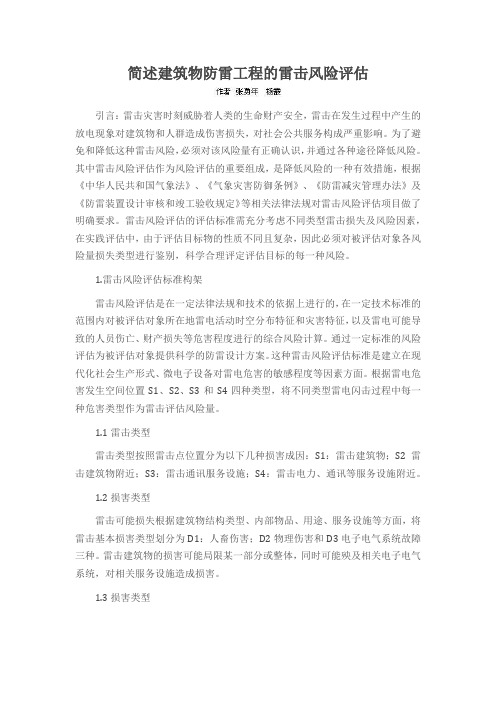

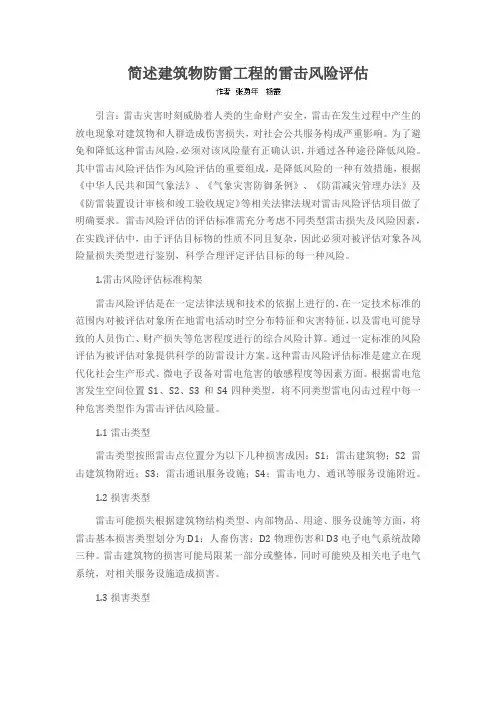

简述建筑物防雷工程的雷击风险评估引言：雷击灾害时刻威胁着人类的生命财产安全，雷击在发生过程中产生的放电现象对建筑物和人群造成伤害损失，对社会公共服务构成严重影响。
为了避免和降低这种雷击风险，必须对该风险量有正确认识，并通过各种途径降低风险。
其中雷击风险评估作为风险评估的重要组成，是降低风险的一种有效措施，根据《中华人民共和国气象法》、《气象灾害防御条例》、《防雷减灾管理办法》及《防雷装置设计审核和竣工验收规定》等相关法律法规对雷击风险评估项目做了明确要求。
雷击风险评估的评估标准需充分考虑不同类型雷击损失及风险因素，在实践评估中，由于评估目标物的性质不同且复杂，因此必须对被评估对象各风险量损失类型进行鉴别，科学合理评定评估目标的每一种风险。
1.雷击风险评估标准构架雷击风险评估是在一定法律法规和技术的依据上进行的，在一定技术标准的范围内对被评估对象所在地雷电活动时空分布特征和灾害特征，以及雷电可能导致的人员伤亡、财产损失等危害程度进行的综合风险计算。
通过一定标准的风险评估为被评估对象提供科学的防雷设计方案。
这种雷击风险评估标准是建立在现代化社会生产形式、微电子设备对雷电危害的敏感程度等因素方面。
根据雷电危害发生空间位置S1、S2、S3和S4四种类型，将不同类型雷电闪击过程中每一种危害类型作为雷击评估风险量。
1.1雷击类型雷击类型按照雷击点位置分为以下几种损害成因：S1：雷击建筑物；S2雷击建筑物附近；S3：雷击通讯服务设施；S4：雷击电力、通讯等服务设施附近。
1.2损害类型雷击可能损失根据建筑物结构类型、内部物品、用途、服务设施等方面，将雷击基本损害类型划分为D1：人畜伤害；D2物理伤害和D3电子电气系统故障三种。
雷击建筑物的损害可能局限某一部分或整体，同时可能殃及相关电子电气系统，对相关服务设施造成损害。
1.3损害类型任何一种损害都会对被保护对象产生不同损失，其中损失类型根据被保护对象本身特性，建筑物损失类型应考虑到L1：人身伤亡损失；L2：公众服务通讯和电力损失；L3：文化遗产损失和L4：经济损失。

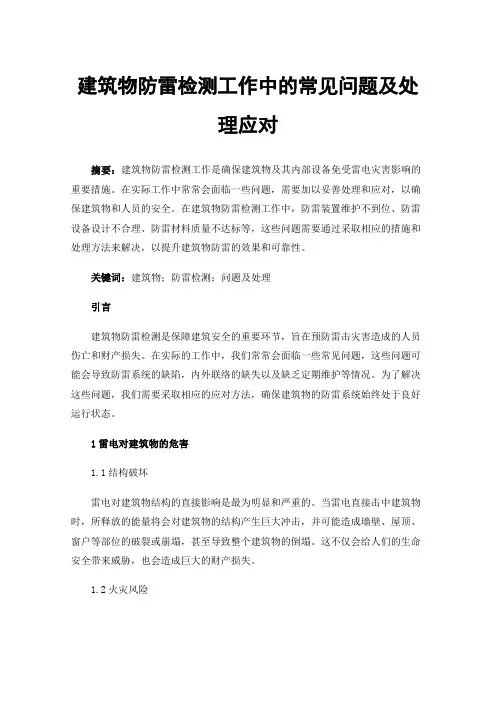

建筑物防雷检测工作中的常见问题及处理应对摘要：建筑物防雷检测工作是确保建筑物及其内部设备免受雷电灾害影响的重要措施。
在实际工作中常常会面临一些问题，需要加以妥善处理和应对，以确保建筑物和人员的安全。
在建筑物防雷检测工作中，防雷装置维护不到位、防雷设备设计不合理、防雷材料质量不达标等，这些问题需要通过采取相应的措施和处理方法来解决，以提升建筑物防雷的效果和可靠性。
关键词：建筑物；防雷检测；问题及处理引言建筑物防雷检测是保障建筑安全的重要环节，旨在预防雷击灾害造成的人员伤亡和财产损失。
在实际的工作中，我们常常会面临一些常见问题，这些问题可能会导致防雷系统的缺陷，内外联络的缺失以及缺乏定期维护等情况。
为了解决这些问题，我们需要采取相应的应对方法，确保建筑物的防雷系统始终处于良好运行状态。
1雷电对建筑物的危害1.1结构破坏雷电对建筑物结构的直接影响是最为明显和严重的。
当雷电直接击中建筑物时，所释放的能量将会对建筑物的结构产生巨大冲击，并可能造成墙壁、屋顶、窗户等部位的破裂或崩塌，甚至导致整个建筑物的倒塌。
这不仅会给人们的生命安全带来威胁，也会造成巨大的财产损失。
1.2火灾风险雷电击中建筑物时，所释放出的高温和强大电流容易引燃建筑物内部的可燃物质，如木材、绝缘材料等。
一旦发生火灾，火势很容易迅速蔓延并产生爆炸，威胁到建筑物内部的人员生命安全以及周边建筑物和环境的安全。
1.3损坏电器设备雷电的电流会沿着建筑物内部的电线、管道等导体传导，从而对电器设备产生破坏。
电视、电脑、空调、电冰箱等精密电子设备容易受到雷击影响而损坏，给居民和企业带来经济损失。
1.4人身伤害当雷电击中建筑物，电流往往会通过建筑物内部的金属导线或其他导体传输，可能对人体产生伤害甚至致命。
人们在雷电活动期间若不采取适当的防护措施，如逗留在高处、靠近窗户等，就有可能受到雷击而造成电击伤害甚至死亡。
1.5电磁波辐射雷电产生的强烈电磁波辐射也对建筑物内部的电子设备和通信系统造成干扰或破坏。
雷击风险评估工作的思考与建议摘要：通过介绍衡阳市气象局当前雷击风险评估工作开展的情况，有效地减少的雷击风险和隐患,保障公共安全,通过分析市、县雷击风险评估的现状和存在问题,介绍了一些在雷击风险评估工作中的经验和做法，并就今后雷击风险评估工作的可持续发展提出了改进。
提出了一些建议。
关键词：雷击；风险评估；思考；建议雷击风险评估是根据项目所在地雷电活动时空分布特征及其灾害特征，结合现场情况进行分析，对雷电可能导致的人员伤亡、财产损失程度与危害范围等方面的综合风险计算，从而为项目选址、功能分区布局、防雷类别与防雷措施确定、雷灾事故应急方案等提出建设性意见的一种评价方法。
通过雷击风险评估可为评估对象提供雷电防护的科学设计、灾害风险控制、经济投资、应急管理等方面服务，保证防雷工程安全可靠、技术先进、经济合理。
雷击风险评估是开展综合防雷的必经程序，也是实现科学防雷的必要条件，体现了预防为主，防治结合的理念。
1衡阳市雷击风险评估工作开展情况衡阳市的雷击风险评估工作在河南省起步较早,从2007年我们借鉴安全评价的做法，在衡阳市首次开展雷击风险评估工作。
截止目前我们共完成大小雷击风险评估项目30多个，项目主要包括加油加气站、危险化工企业、易燃易爆场所、计算机信息系统、重要性建筑物等。
年平均收入在20万左右。
组织人员结合衡阳市本地的观测资料和雷电监测网资料开展对雷电活动规律的研究，完成了衡阳市50年的年雷暴日数统计、衡阳市月雷暴和日雷暴分布规律统计等，同时编制完成了焦作市雷击风险区划，为雷击风险评估工作的开展打下坚实的基础。
建立了衡阳市防雷业务平台，编制了雷击风险评估软件，将繁琐的人工计算改为计算机自动运算，大大降低了雷击风险评估的计算量，提高了计算的准确性，同时也提高了工作效率。
2雷击风险评估工作中的一些经验和做法2.1领导高度重视,充分履行管理职能衡阳市局党组一直将创新工作作为工作重点来抓，经局党组研究将雷击风险评估工作作为当年的创新项目，为了能开展此项工作，市局领导先后组织人员到浙江等地对雷击风险评估的情况进行考查学习，并向广东、重庆等先进省市了解雷击风险评估的开展情况，汲取了很多先进的经验做法，为雷击风险评估工作的开展打下了基础。

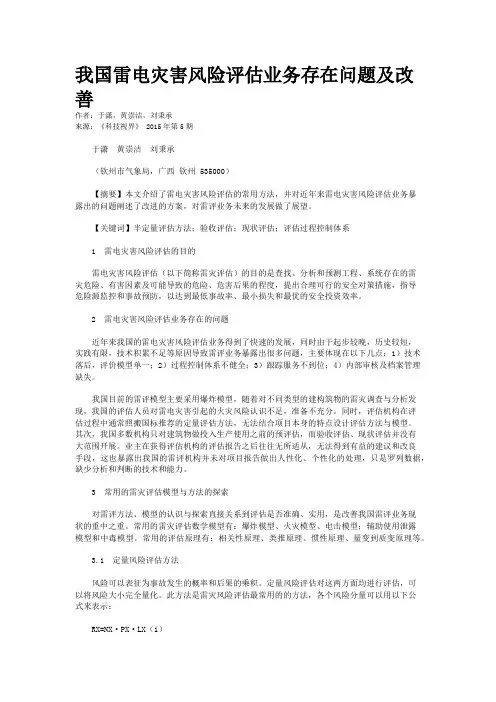

我国雷电灾害风险评估业务存在问题及改善作者：于潇，黄崇洁，刘秉承来源：《科技视界》 2015年第5期于潇黄崇洁刘秉承（钦州市气象局，广西钦州 535000）【摘要】本文介绍了雷电灾害风险评估的常用方法，并对近年来雷电灾害风险评估业务暴露出的问题阐述了改进的方案，对雷评业务未来的发展做了展望。
【关键词】半定量评估方法；验收评估；现状评估；评估过程控制体系1 雷电灾害风险评估的目的雷电灾害风险评估（以下简称雷灾评估）的目的是查找、分析和预测工程、系统存在的雷灾危险、有害因素及可能导致的危险、危害后果的程度，提出合理可行的安全对策措施，指导危险源监控和事故预防，以达到最低事故率、最小损失和最优的安全投资效率。
2 雷电灾害风险评估业务存在的问题近年来我国的雷电灾害风险评估业务得到了快速的发展，同时由于起步较晚，历史较短，实践有限，技术积累不足等原因导致雷评业务暴露出很多问题，主要体现在以下几点：1）技术落后，评价模型单一；2）过程控制体系不健全；3）跟踪服务不到位；4）内部审核及档案管理缺失。
我国目前的雷评模型主要采用爆炸模型，随着对不同类型的建构筑物的雷灾调查与分析发现，我国的评估人员对雷电灾害引起的火灾风险认识不足，准备不充分。
同时，评估机构在评估过程中通常照搬国标推荐的定量评估方法，无法结合项目本身的特点设计评估方法与模型。
其次，我国多数机构只对建筑物做投入生产使用之前的预评估，而验收评估、现状评估并没有大范围开展。
业主在获得评估机构的评估报告之后往往无所适从，无法得到有益的建议和改良手段，这也暴露出我国的雷评机构并未对项目报告做出人性化、个性化的处理，只是罗列数据，缺少分析和判断的技术和能力。
3 常用的雷灾评估模型与方法的探索对雷评方法、模型的认识与探索直接关系到评估是否准确、实用，是改善我国雷评业务现状的重中之重。
常用的雷灾评估数学模型有：爆炸模型、火灾模型、电击模型；辅助使用泄露模型和中毒模型。
雷电灾害风险评估雷电灾害是一种常见的自然灾害，给人们的生命和财产都带来了巨大的威胁。
为了全面了解雷电灾害的风险情况，进行雷电灾害风险评估至关重要。
首先，评估雷电灾害的风险需要考虑的因素有很多，包括雷电活动的频率、灾害发生的概率、雷暴活动的强度等因素。
通过对历史数据的分析，可以确定在某一特定地区雷电灾害发生的概率，并根据该概率确定相应的风险。
其次，评估雷电灾害的风险还需要考虑区域内的防护措施和建筑物结构等因素。
一些地方可能有专门的雷电防护设施，如避雷针、避雷网等，这些设施可以降低雷电灾害的风险。
此外，建筑物的结构也会影响雷电灾害的风险评估，如高耸建筑物更容易成为雷击点。
最后，评估雷电灾害的风险还需要考虑在灾害发生后的应急响应能力。
人们应该有预防雷电灾害的意识，并采取相应的措施，如在雷暴天气中尽量避免户外活动、避免接触金属物品等。
同时，相关部门也应该建立快速响应机制，及时采取措施减少灾害损失。
总之，雷电灾害风险评估需要综合考虑雷电活动的频率、灾害发生的概率、防护设施和建筑物结构等因素。
通过全面评估雷电灾害的风险，我们可以更好地采取预防措施和应急响应，降低人们的生命和财产损失。
在雷电灾害风险评估中，还需要考虑各种因素之间的相互影响以及不确定性。
雷电活动的频率和灾害发生的概率通常会受到地理环境、气象条件和气候变化等因素的影响。
例如，地形的不同可能会导致某些地区更容易发生雷电灾害，而气候变化可能会导致雷暴活动的变化，从而改变灾害发生的概率。
在评估雷电灾害风险时，还需要考虑强度因素。
雷电灾害的强度可以通过电流、能量释放等参数来衡量。
通常来说，电流较大、能量较高的雷电活动更容易造成严重的灾害。
因此，评估雷电灾害风险时，需要考虑雷电活动的强度分布以及可能引发的潜在风险。
除了自然因素，人为因素也是评估雷电灾害风险的重要考虑因素。
人类的活动可能会增加雷电灾害的风险，例如高耸建筑物、电力设施和无线电发射设备等可能会成为雷击点，增加雷电灾害发生的概率。
探讨已有建筑物雷击风险评估工作中的几个问题
发表时间：2015-05-15T15:49:32.987Z 来源：《工程管理前沿》2015年第5期供稿作者：沈诗竣梁建华[导读] 从而对评估工作提出更加规范化、精细化的要求。
沈诗竣梁建华
(湖南省石门县气象局,湖南石门415300）摘要：对已有建筑物进行雷击风险评估工作可以确保建筑物内人员和财产的安全，通过对建筑物雷击风险计算，突出已有建筑物雷击风险评估的必要性，并对雷击风险评估工作中遇到的几点突出问题进行分析，最后对雷击风险评估中的线路屏蔽和SPD检查注意事项进行交待，对已有建筑物雷击风险评估工作还应开展更多研究。
关键词：已有建筑物雷击风险评估评估问题引言：雷击风险评估工作在我国起步较晚，其风险评估内容主要是根据评估对象所处区域的雷电时空分布特征及灾害特征，结合实际综合情况，对雷电可能造成的人员伤亡、财产损失等方面进行综合风险计算，并为评估对象提供建设性整改意见。
通过对建筑物开展雷击风险评估工作，可以为建筑物提供全面、科学、经济的防雷服务，进一步确保建筑物防雷工程质量，从而保护建筑物内部人员和财产的安全。
从我国目前雷击风险评估工作开展来看，评估工作还处于初级阶段，在实际操作中还存在着评估方式单一、评估精细化不够等问题。
随着社会化经济的不断进步及极端气候多变等因素影响，雷击风险评估业务被更多人关注和重视，从而对评估工作提出更加规范化、精细化的要求。
雷击风险评估不仅适用于建筑物建设技术评估阶段，还适用于建筑物投入使用后的雷击风险评估，同时对投入使用后、新建、改建及扩建建筑物的雷击风险评估。
本文主要对已有建筑物雷击风险评估工作进行探讨，对此种建筑物进行雷击风险评估是我们推进评估工作中经常遇到的。
已建成的建筑物的雷击风险评估和设计阶段的雷击风险评估有很大区别，由于已有建筑物在投入使用后，在其使用性质、内部设备及防雷装置等方面都会发生变化，导致评估参数的获取较为困难，在进行该工作中可能遇到各种阻碍。
作者希望通过本文对已有建筑物雷击风险评估工作的探讨，可以对同行在日后工作中有一定帮助。
1建筑物雷击风险计算
1.1建筑物雷击风险
建筑物接收相同雷击次数的等效面积公式：建筑物年预计雷击次数公式：
公式中k为校正系数，建筑物不同位置取系数值不同，一般情况下取1。
若建筑物位于孤立旷野取值2；金属屋面的砖瓦结构取数值1.7；位于河湖边、山坡下、山顶等土壤电阻率较小的位置或特别湿润的地带取数值1.5。
1.2建筑物电子系统预计雷击次数
建筑物及入户设施年均预计雷击次数计算公式：N=N1+N2(次/a）
雷电造成室内电子设备受损可接受的最大年均雷击次数NC计算公式：公式中C为各类因子
其中C1为信息系统所在建筑物材料结构因子，根据建筑物不同材质取取值系数不同；C2为信息系统重要程度因子，根据其不同的接线措施设备进行适量取值；C3为信息系统设备耐冲压类型和抗冲击过电压能力因子，根据能力强弱取值，一般取0.5，较弱取1.0，相当弱取3.0；C4为电子信息系统设备所在雷电防护区（LPZ）的因子，根据不同防护区有不同取值；C5为电子信息系统发生雷击事故后的后果因子，根据业务操作情况进行取值；C6为区域雷暴等级因子，根据雷暴多少进行取值，少雷区取0.8，多雷区取1，高雷区取1.2，强雷区取1.4。
防雷装置效率E=1-NC/N
2对已有建筑物雷击风险评估的必要性
雷击风险评估可以分风险事件前和风险事件发生后的两种评估情形。
风险事件前评估由于建筑物还处于建筑规划阶段，风险评估只能依据设计图纸进行，评估数据的获取较为单一，评估程序较为简单。
与风险事件发生后的雷击风险评估工作相比较为复杂，已有建筑物由于被投入使用后，在使用期间其使用性质、内部装置和周边环境都可能随着时间发生变化。
部分已有防雷工程的建筑物遭受雷击并发生雷击灾害，有的甚至多次发生雷灾，这种情况下必须对建筑物做全面的雷击风险评估，针对各种风险量化，有针对性地采取防护措施，从而提高防雷效果，并达到经济有效的目的。
因此，有必要对已有建筑物进行雷击风险评估工作。
3雷击风险评估工作中遇到的突出问题3.1评估误差
由于建筑物在使用前所进行的评估和施工工作基本都依赖图纸进行，而在其建筑物被投入使用后，评估发现某些施工并未按照原来图纸进行，同时用户所提供建筑物的设计图纸有漏洞、不够详细，导致我们评估人员得不到准确资料，增加了雷击风险评估工作的难度，易出现评估误差。
3.2年均雷暴日数据对雷击风险评估的影响建筑物的年均预计雷击次数和通信年预计雷击次数等相关数据的计算，都与雷击大地密度Ng有关，同时雷暴日数Td对雷击风险评估有重要意义，Ng=0.1*Td。
所以年均雷暴日数据Td对R1、R2、R3、R4的影响是线性的。
地闪定位网的普及应用使我们工作人员意识到以前使用的年均雷暴日数据是不准确的，被长期低估。
若年均雷暴日数据Td因地闪技术的改进而增长10%，则R1~R4都随之增长10%，该部分的变化将对评估结果造成重要影响。
3.3建筑物位置因子对雷击风险评估的影响
建筑物在建成被投入使用期间，可能发生扩建，其Ad、Am都将发生变化；或随着附近建筑物的拆迁与新建，Cd、Nd和Nm都将发生变化。
建筑模式的变化，大多电力设备和线路都埋地引起建筑物，从雷击灾害来看，建筑物本身和雷击建筑物附近大地成为主要灾害源，从而引发R1~R4的量变，增加了风险评估工作的复杂度。
4已有建筑物雷击风险评估中需要注意的问题
线路屏蔽是雷击风险评估中的重要因素，检测线路屏蔽性能不仅要查看其屏蔽层，还要对屏蔽层的等电位连接和单位长度电阻进行测量。
在评估工作中我们经常遇到，设计图纸上要求采用屏蔽电阻而实际勘测中并没有发现屏蔽电缆；或屏蔽电缆没有进行等电位连接未能起到屏蔽效果。
对于没有屏蔽功效的屏蔽电缆设施可视为非屏蔽电缆。
在对已有建筑物SPD进行检查时，不仅查看SPD的参数设置还应查看SPD的安装情况，检查是否配电箱内安装SPD模块，或SPD模块安装是否有效，是否符合规范，对于不符合规范的安装，不能判定为配合SPD。
对SPD现场查勘时，记录其型号、位置、参数、距离等，并画出线路图结合线路拍下照片。
5结语
对已建成的建筑物进行风险评估工作应严格按照相关技术规范要求，对建筑物的防雷设备进行详细核对、检测，并提出建设建议。
结合我国现代化防雷工程的发展现状，全面雷击风险评估工作的开展是必然的。
新的雷击评估方法IEC雷审法架构周到，风险分量合理，可以推广使用。
但真正要开展雷击风险评估还需要做更多基础性工作，结合我国国情，参考行业经验，开展自己的雷击风险工作评估和研究，从而提升防雷的科学性。
参考文献：
[1]李洪峰刘敏已有建筑物雷击风险评估中几个问题的探讨
[2]于潇蔡木民曾明育建筑物二次雷击风险评估中若干问题的讨论气象研究与应用2012-12
[3]周道刚熊晓洪廖晓娟环境雷击风险评估方法探讨
第一作者简介：沈诗竣（1989，4-），男，?汉族，湖南省临澧县人，本科，助理工程师，从事防雷工作。
