八 恒定电流第1节 电流 电阻 电功 电功率一、电流1．形成的条件：导体中有自由电荷；导体两端存在电压． 2．电流是标量，正电荷定向移动的方向规定为电流的方向． 3．两个表达式：①定义式：I ＝q t ；②决定式：I ＝U R. 二、电阻、电阻定律1．电阻：反映了导体对电流阻碍作用的大小．表达式为：R ＝U I.2．电阻定律：同种材料的导体，其电阻跟它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关．表达式为：R ＝ρl S.3．电阻率(1)物理意义：反映导体的导电性能，是导体材料本身的属性．(2)电阻率与温度的关系：金属的电阻率随温度升高而增大；半导体的电阻率随温度升高而减小．三、部分电路欧姆定律及其应用1．内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比． 2．表达式：I ＝U R.3．适用范围：金属导电和电解液导电，不适用于气体导电或半导体元件．4．导体的伏安特性曲线(I －U )图线(1)比较电阻的大小：图线的斜率k ＝tan θ＝I U ＝1R，图中R 1＞R 2(填“＞”、“＜”或“＝”)．(2)线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律． (3)非线性元件：伏安特性曲线为曲线的电学元件，不适用于欧姆定律． 四、电功率、焦耳定律1．电功：电路中电场力移动电荷做的功．表达式为W ＝qU ＝UIt .2．电功率：单位时间内电流做的功．表示电流做功的快慢．表达式为P ＝Wt＝UI . 3．焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．表达式为Q ＝I 2Rt .4．热功率：单位时间内的发热量．表达式为P ＝Q t. [自我诊断] 1. 判断正误(1)电流是矢量，电荷定向移动的方向为电流的方向．(×)(2)由R ＝U I可知，导体的电阻与导体两端的电压成正比，与流过导体的电流成反比．(×) (3)由ρ＝RS l知，导体电阻率与导体的电阻和横截面积的乘积RS 成正比，与导体的长度l 成反比．(×)(4)电流越大，单位时间内通过导体横截面的电荷量就越多．(√)(5)电流I 随时间t 变化的图象与横轴所围面积表示通过导体横截面的电荷量．(√) (6)公式W ＝UIt 及Q ＝I 2Rt 适用于任何电路．(√)(7)公式W ＝U 2Rt ＝I 2Rt 只适用于纯电阻电路．(√)2．(多选)对于常温下一根阻值为R 的均匀金属丝，下列说法中正确的是( ) A ．常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10R B ．常温下，若将金属丝从中点对折起来，电阻变为14RC ．给金属丝加上的电压逐渐从零增大到U 0，则任一状态下的U I比值不变D ．金属材料的电阻率随温度的升高而增大解析：选BD.金属丝均匀拉长到原来的10倍，截面积变为原来的110，由R ＝ρlS 知，电阻变为原来的100倍，A 错误；将金属丝从中点对折起来，长度变为原来的一半，截面积变为原来的2倍，由R ＝ρl S 知，电阻变为原来的14，B 正确；由于金属的电阻率随温度的升高而增大，当加在金属丝两端的电压升高时，电阻R ＝UI将变大，C 错误，D 正确．3．如图所示电路中，a 、b 两点与一个稳压直流电源相接，当滑动变阻器的滑片P 向d 端移动一段距离时，哪一个电路中的电流表读数会变小( )解析：选B.选项A 、C 、D 中，滑动变阻器连入电路中的有效部分为滑片P 右侧部分，当滑动变阻器的滑片P 向d 端移动时，滑动变阻器阻值减小，由欧姆定律I ＝UR可知，电路中的电流将会增大，电流表读数会变大，故选项A 、C 、D 错误；而选项B 中，滑动变阻器连入电路中的有效部分为滑片P 左侧部分，当滑动变阻器的滑片P 向d 端移动时，滑动变阻器阻值增大，电路中的电流将会减小，电流表读数会变小，选项B 正确．4. 有一台标有“220 V,50 W”的电风扇，其线圈电阻为0.4 Ω，在它正常工作时，下列求其每分钟产生的电热的四种解法中，正确的是( )A ．I ＝P U ＝522A ，Q ＝UIt ＝3 000 JB ．Q ＝Pt ＝3 000 JC ．I ＝P U ＝522 A ，Q ＝I 2Rt ＝1.24 JD ．Q ＝U 2R t ＝22020.4×60 J＝7.26×106J解析：选 C.电风扇是一种在消耗电能过程中既产生机械能，又产生内能的用电器，其功率P ＝IU ，则I ＝P U ＝522A ，而产生的热量只能根据Q ＝I 2Rt 进行计算．因此，选项C 正确．考点一 对电流的理解和计算1. 应用I ＝q t计算时应注意：若导体为电解液，因为电解液里的正、负离子移动方向相反，但形成的电流方向相同，故q 为正、负离子带电荷量的绝对值之和．2．电流的微观本质如图所示，AD 表示粗细均匀的一段导体，长为l ，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v ，设导体的横截面积为S ，导体每单位体积内的自由电荷数为n ，每个自由电荷的电荷量为q ，AD 导体中自由电荷总数N ＝nlS ，总电荷量Q ＝Nq ＝nqlS ，所用时间t ＝l v ，所以导体AD 中的电流I ＝Q t ＝nlSql /v＝nqSv .1．如图所示，一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，设棒单位长度内所含的电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为( )A ．vqB ．q vC ．qvSD.qv S解析：选A.在垂直棒的运动方向选取一横截面，设棒长为l ，则棒上所有电荷通过这一横截面所用的时间t ＝l v ，由电流的定义式I ＝Q t，可得I ＝lq l v＝qv ，A 正确．2. (2017·山东济南质检)有甲、乙两个由同种金属材料制成的导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量乙是甲的两倍，以下说法中正确的是( )A ．甲、乙两导体的电流相同B ．乙导体的电流是甲导体的两倍C ．乙导体中自由电荷定向移动的速率是甲导体的两倍D ．甲、乙两导体中自由电荷定向移动的速率大小相等解析：选B.由I ＝ΔqΔt 可知，I 乙＝2I 甲，B 正确，A 错误；由I ＝nvSq 可知，同种金属材料制成的导体，n 相同，因S 甲＝2S 乙，故有v 甲∶v 乙＝1∶4，C 、D 错误．3．(多选)截面直径为d 、长为l 的导线，两端电压为U ，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是( )A ．电压U 加倍时，自由电子定向移动的平均速率加倍B ．导线长度l 加倍时，自由电子定向移动的平均速率减为原来的一半C ．导线截面直径d 加倍时，自由电子定向移动的平均速率不变D ．导线截面直径d 加倍时，自由电子定向移动的平均速率加倍解析：选ABC.电压U 加倍时，由欧姆定律得知，电流加倍，由电流的微观表达式I ＝nqSv 得知，自由电子定向运动的平均速率v 加倍，故A 正确；导线长度l 加倍，由电阻定律得知，电阻加倍，电流减半，则由电流的微观表达式I ＝nqSv 得知，自由电子定向运动的平均速率v 减半，故B 正确；导线横截面的直径d 加倍，由S ＝πd 24可知，截面积变为4倍，由电阻定律得知，电阻变为原来的14，电流变为原来的4倍，根据电流的微观表达式I ＝nqSv 得知，自由电子定向运动的平均速率v 不变．故C 正确，D 错误．考点二 电阻 电阻定律1. 两个公式对比关系，即电阻大，电阻率不一定大；电阻率小，电阻不一定小．1．一个内电阻可以忽略的电源，给装满绝缘圆管的水银供电，通过水银的电流为0.1 A ．若把全部水银倒在一个内径大一倍的绝缘圆管内(恰好能装满圆管)，那么通过水银的电流将是( )A ．0.4 AB ．0.8 AC ．1.6 AD ．3.2 A解析：选C.大圆管内径大一倍，即横截面积为原来的4倍，由于水银体积不变，故水银柱长度变为原来的14，则电阻变为原来的116，因所加电压不变，由欧姆定律知电流变为原来的16倍．C 正确．2. 用电器到发电场的距离为l ，线路上的电流为I ，已知输电线的电阻率为ρ.为使线路上的电压降不超过U .那么，输电线的横截面积的最小值为( )A.ρlRB.2ρlIUC.U ρlID.2Ul I ρ解析：选B.输电线的总长为2l ，由公式R ＝U I、R ＝ρl S得S ＝2ρlIU，故B 正确．3．两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )A ．1∶4B ．1∶8C ．1∶16D ．16∶1解析：选C.对于第一根导线，均匀拉长到原来的2倍，则其横截面积必然变为原来的12，由电阻定律可得其电阻变为原来的4倍，第二根导线对折后，长度变为原来的12，横截面积变为原来的2倍，故其电阻变为原来的14.给上述变化后的裸导线加上相同的电压，由欧姆定律得：I 1＝U 4R ，I 2＝U R /4＝4U R ，由I ＝qt可知，在相同时间内，电荷量之比q 1∶q 2＝I 1∶I 2＝1∶16.导体变形后电阻的分析方法某一导体的形状改变后，讨论其电阻变化应抓住以下三点： (1)导体的电阻率不变．(2)导体的体积不变，由V ＝lS 可知l 与S 成反比．(3)在ρ、l 、S 都确定之后，应用电阻定律R ＝ρlS求解．考点三 伏安特性曲线1. 图甲为线性元件的伏安特性曲线，图乙为非线性元件的伏安特性曲线．2 图象的斜率表示电阻的倒数，斜率越大，电阻越小，故R a <R b ，图线c 的电阻减小，图线d 的电阻增大．3．用I ­U (或U ­I )图线来描述导体和半导体的伏安特性时，曲线上每一点对应一组U 、I 值，UI为该状态下的电阻值，UI 为该状态下的电功率．在曲线上某点切线的斜率不是电阻的倒数．1．小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中正确的是( )A ．随着所加电压的增大，小灯泡的电阻减小B ．对应P 点，小灯泡的电阻为R ＝U 1I 1C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围面积解析：选D.由图可知流过小灯泡的电流I 随所加电压U 变化的图线为非线性关系，可知小灯泡的电阻随所加电压的增大而逐渐增大，选项A 错误；根据欧姆定律，对应P 点，小灯泡的电阻应为R ＝U 1I 2，选项B 、C 错误；对应P 点，小灯泡的功率为P ＝U 1I 2，也就是图中矩形PQOM 所围面积，选项D 正确．2. 某一导体的伏安特性曲线如图中AB (曲线)所示，关于导体的电阻，以下说法正确的是( )A ．B 点的电阻为12 Ω B ．B 点的电阻为40 ΩC ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了1 ΩD ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了9 Ω解析：选B.根据电阻的定义式可以求出A 、B 两点的电阻分别为R A ＝30.1Ω＝30 Ω，R B ＝60.15Ω＝40 Ω，所以ΔR ＝R B －R A ＝10 Ω，故B 对，A 、C 、D 错． 3. (多选)在如图甲所示的电路中，L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S 闭合时，电路中的总电流为0.25 A ，则此时( )A ．L 1上的电压为L 2上电压的2倍B ．L 1消耗的电功率为0.75 WC ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值大于4∶1解析：选BD.电路中的总电流为0.25 A ，L 1中电流为0.25 A ，由小灯泡的伏安特性曲线可知电压为3.0 V ，L 1消耗的电功率为P 1＝U 1I 1＝0.75 W ，B 正确；根据并联电路规律，L 2中电流为0.125 A ，由小灯泡的伏安特性曲线可知电压大约为0.3 V ，L 1的电压大约为L 2电压的10倍，A 错误；由欧姆定律，L 2的电阻为R 2＝U 2I 2＝0.30.125Ω＝2.4 Ω，C 错误；L 2消耗的电功率为P 2＝U 2I 2＝0.3×0.125 W＝0.037 5 W ，L 1、L 2消耗的电功率的比值大于4∶1，D 正确．I ­U 图线求电阻应注意的问题伏安特性曲线上每一点对应的电压与电流的比值就是该状态下导体的电阻，即曲线上各点切线的斜率的倒数不是该状态的电阻，但伏安特性曲线的斜率变小说明对应的电阻变大．考点四 电功、电功率及焦耳定律1．纯电阻电路与非纯电阻电路的比较(1)用电器在额定电压下正常工作，用电器的实际功率等于额定功率，即P 实＝P 额． (2)用电器的工作电压不一定等于额定电压，用电器的实际功率不一定等于额定功率，若U 实＞U 额，则P 实＞P 额，用电器可能被烧坏．[典例] 有一个小型直流电动机，把它接入电压为U 1＝0.2 V 的电路中时，电动机不转，测得流过电动机的电流I 1＝0.4 A ；若把电动机接入U 2＝2.0 V 的电路中，电动机正常工作，工作电流I 2＝1.0 A ．求：(1)电动机正常工作时的输出功率多大？(2)如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大？ 解析 (1)U 1＝0.2 V 时，电动机不转，此时电动机为纯电阻，故电动机线圈内阻r ＝U 1I 1＝0.20.4Ω＝0.5 Ω U 2＝2.0 V 时，电动机正常工作，此时电动机为非纯电阻，则由电功率与热功率的定义式得P 电＝U 2I 2＝2.0×1.0 W＝2 WP 热＝I 22r ＝1.02×0.5 W＝0.5 W所以由能量守恒定律可知，电动机的输出功率P 出＝P 电－P 热＝2 W －0.5 W ＝1.5 W(2)此时若电动机突然被卡住，则电动机成为纯电阻，其热功率P 热′＝U 22r ＝2.020.5W ＝8 W答案 (1)1.5 W (2)8 W(1)在非纯电阻电路中，U 2Rt 既不能表示电功也不能表示电热，因为欧姆定律不再成立．(2)不要认为有电动机的电路一定是非纯电阻电路，当电动机不转动时，仍为纯电阻电路，欧姆定律仍适用，电能全部转化为内能．只有在电动机转动时为非纯电阻电路，U >IR ，欧姆定律不再适用，大部分电能转化为机械能．1．(多选)下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )A.B ．电动机的内电阻为4 Ω C ．该车获得的牵引力为104 N D ．该车受到的阻力为63 N解析：选AD.由于U ＝48 V ，I ＝12 A ，则P ＝IU ＝576 W ，故选项A 正确；因P 入＝P出＋I 2r ，r ＝576－350122Ω＝11372 Ω，故选项B 错；由P 出＝Fv ＝F f v ，F ＝F f ＝63 N ，故选项C 错，D 正确．2．在如图所示电路中，电源电动势为12 V ，电源内阻为1.0 Ω，电路中的电阻R 0为1.5 Ω，小型直流电动机M 的内阻为0.5 Ω.闭合开关S 后，电动机转动，电流表的示数为2.0 A ．则以下判断中正确的是( )A ．电动机的输出功率为14 WB ．电动机两端的电压为7.0 VC ．电动机的发热功率为4.0 WD ．电源输出的电功率为24 W解析：选B.由部分电路欧姆定律知电阻R 0两端电压为U ＝IR 0＝3.0 V ，电源内电压为U内＝Ir ＝2.0 V ，所以电动机两端电压为U 机＝E －U －U 内＝7.0 V ，B 对；电动机的发热功率和总功率分别为P 热＝I 2r 1＝2 W 、P 总＝U 机I ＝14 W ，C 错；电动机的输出功率为P 出＝P 总－P热＝12 W ，A 错；电源的输出功率为P ＝U 端I ＝20 W ，D 错．课时规范训练 [基础巩固题组]1．(多选)下列说法正确的是( )A ．据R ＝UI可知，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B ．不考虑温度对阻值的影响，通过导体的电流及加在两端的电压改变时导体的电阻不变C ．据ρ＝RS l可知，导体的电阻率与导体的电阻和横截面积的乘积RS 成正比，与导体的长度l 成反比D ．导体的电阻率与导体的长度l 、横截面积S 、导体的电阻R 皆无关解析：选BD.R ＝U I是电阻的定义式，导体电阻由导体自身性质决定，与U 、I 无关，当导体两端电压U 加倍时，导体内的电流I 也加倍，但比值R 仍不变，A 错误、B 正确；ρ＝RS l是导体电阻率的定义式，导体的电阻率由材料和温度决定，与R 、S 、l 无关，C 错误、D 正确．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m 、电荷量为e .在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为( )A.mv 22eLB ．mv 2SneC ．ρnevD.ρevSL解析：选C.由电流定义可知：I ＝q t ＝nvtSe t ＝neSv ，由欧姆定律可得：U ＝IR ＝neSv ·ρLS＝ρneLv ，又E ＝UL，故E ＝ρnev ，选项C 正确．3．下列说法正确的是( )A ．电流通过导体的热功率与电流大小成正比B ．力对物体所做的功与力的作用时间成正比C ．电容器所带电荷量与两极间的电势差成正比D ．弹性限度内，弹簧的劲度系数与弹簧伸长量成正比解析：选C.电流通过导体的热功率为P ＝I 2R ，与电流的平方成正比，A 项错误；力作用在物体上，如果物体没有在力的方向上发生位移，作用时间再长，做功也为零，B 项错误；由C ＝Q U可知，电容器的电容由电容器本身的性质决定，因此电容器的带电量与两板间的电势差成正比，C 项正确；弹簧的劲度系数与弹簧的伸长量无关，D 项错误．4．如图所示为一磁流体发电机示意图，A 、B 是平行正对的金属板，等离子体(电离的气体，由自由电子和阳离子构成，整体呈电中性)从左侧进入，在t 时间内有n 个自由电子落在B 板上，则关于R 中的电流大小及方向判断正确的是( )A ．I ＝ne t ，从上向下B ．I ＝2net ，从上向下C ．I ＝ne t，从下向上D ．I ＝2net，从下向上解析：选A.由于自由电子落在B 板上，则A 板上落上阳离子，因此R 中的电流方向为自上而下，电流大小I ＝q t ＝net.A 项正确． 5．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体型的金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a ＞b ＞c .电流沿以下方向流过该金属电阻，其中电阻的阻值最小的是( )解析：选A.根据电阻定律R ＝ρl S 可知R A ＝ρc ab ，R B ＝ρb ac ，R C ＝ρa bc ，R D ＝ρabc，结合a ＞b ＞c 可得：R C ＝R D ＞R B ＞R A ，故R A 最小，A 正确．6．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状(图中阴影部分)，半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极，设该电阻的阻值为R .下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为( )A ．R ＝ρb ＋a2πabB ．R ＝ρb －a2πabC ．R ＝ρab2πb －aD ．R ＝ρab2πb ＋a解析：选B.根据R ＝ρl S，从单位上看，答案中，分子应是长度单位，而分母应是面积单位，只有A 、B 符合单位，C 、D 错误；再代入特殊值，若b ＝a ，球壳无限薄，此时电阻为零，因此只有B 正确，A 错误．7. (多选)我国已经于2012年10月1日起禁止销售100 W 及以上的白炽灯，以后将逐步淘汰白炽灯．假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示．图象上A 点与原点的连线与横轴成α角，A 点的切线与横轴成β角，则( )A ．白炽灯的电阻随电压的增大而减小B ．在A 点，白炽灯的电阻可表示为tan βC ．在A 点，白炽灯的电功率可表示为U 0I 0D ．在A 点，白炽灯的电阻可表示为U 0I 0解析：选CD.白炽灯的电阻随电压的增大而增大，A 错误；在A 点，白炽灯的电阻可表示为U 0I 0，不能表示为tan β或tan α，故B 错误，D 正确；在A 点，白炽灯的功率可表示为U 0I 0，C 正确．[综合应用题组]8．一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是 5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104J ，洗衣机电动机消耗的电能为 6.6×103J D ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析：选C.由于电饭煲是纯电阻元件，所以R 1＝U I 1＝44 Ω，P 1＝UI 1＝1 100 W ，其在1 min 内消耗的电能 W 1＝UI 1t ＝6.6×104J ，洗衣机为非纯电阻元件，所以R 2≠U I 2，P 2＝UI 2＝110 W ，其在1 min 内消耗的电能 W 2＝UI 2t ＝6.6×103J ，其热功率P 热≠P 2，所以电饭煲发热功率不是洗衣机电动机发热功率的10倍．9．一个用半导体材料制成的电阻器D ，其电流I 随它两端电压U 变化的关系图象如图甲所示，若将它与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端，3个用电器消耗的电功率均为P ，现将它们连接成如图乙所示的电路，接在该电源的两端，设电阻器D 和电阻R 1、R 2消耗的电功率分别是P D 、P 1、P 2，它们之间的关系为( )A ．P 1＝4P DB ．P D ＝P4C ．PD ＝P 2D ．P 1＜4P 2解析：选D.由于电阻器D 与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端时，三者功率相同，则此时三者电阻相同．当三者按照题图乙所示电路连接时，电阻器D 两端的电压小于U ，由题图甲图象可知，电阻器D 的电阻增大，则有R D ＞R 1＝R 2，而R D 与R 2并联，电压相等，根据P ＝U 2R，P D ＜P 2，C 错误；由欧姆定律可知，电流I D ＜I 2，又I 1＝I 2＋I D ，根据P ＝I 2R ，P 1＞4P D ，P 1＜4P 2，A 错误、D 正确；由于电阻器D 与电阻R 2的并联电阻R ＜R 1，所以D 两端的电压小于U 2，且D 阻值变大，则P D ＜P4，B 错误．10．下图中的四个图象中，最能正确地表示家庭常用的白炽灯泡在不同电压下消耗的电功率P 与电压平方U 2之间函数关系的是( )解析：选C.白炽灯泡为纯电阻，其功率表达式为：P ＝U 2R，而U 越大，电阻越大，图象上对应点与原点连线的斜率越小，故选项C 正确．11．如图所示为甲、乙两灯泡的I ­U 图象，根据图象计算甲、乙两灯泡并联在电压为220 V 的电路中实际发光的功率分别为( )A ．15 W 30 WB ．30 W 40 WC ．40 W 60 WD ．60 W 100 W解析：选C.两灯泡并联在电压为220 V 的电路中，则两只灯泡两端的电压均为220 V ，根据I ­U 图象知：甲灯实际工作时的电流约为I 甲＝0.18 A ，乙灯实际工作时的电流为I 乙 ＝ 0.27 A ，所以功率分别为P 甲＝I 甲U ＝0.18×220 W≈40 W；P 乙＝I 乙U ＝0.27×220 W≈60 W，C 正确．12．如图所示是某款理发用的电吹风的电路图，它主要由电动机M 和电热丝R 构成．当闭合开关S 1、S 2后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后从出风口吹出．已知电吹风的额定电压为220 V ，吹冷风时的功率为120 W ，吹热风时的功率为1 000 W ．关于该电吹风，下列说法正确的是( )A ．电热丝的电阻为55 ΩB ．电动机线圈的电阻为1 2103ΩC ．当电吹风吹热风时，电热丝每秒钟消耗的电能为1 000 JD ．当电吹风吹热风时，电动机每秒钟消耗的电能为1 000 J解析：选A.电吹风吹热风时电热丝消耗的功率为P ＝1 000 W －120 W ＝880 W ，对电热丝，由P ＝U 2R 可得电热丝的电阻为R ＝U 2P ＝2202880Ω＝55 Ω，选项A 正确；由于不知道电动机线圈的发热功率，所以电动机线圈的电阻无法计算，选项B 错误；当电吹风吹热风时，电热丝每秒消耗的电能为880 J ，选项C 错误；当电吹风吹热风时，电动机每秒钟消耗的电能为120 J ，选项D 错误．13．(多选)如图所示，定值电阻R 1＝20 Ω，电动机绕线电阻R 2＝10 Ω，当开关S 断开时，电流表的示数是I 1＝0.5 A ，当开关合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是( )A ．I ＝1.5 AB ．I <1.5 AC ．P ＝15 WD ．P <15 W解析：选BD.当开关S 断开时，由欧姆定律得U ＝I 1R 1＝10 V ，当开关闭合后，通过R 1的电流仍为0.5 A ，通过电动机的电流I 2<UR 2＝1 A ，故电流表示数I ＜0.5 A ＋1 A ＝1.5 A ，B 正确；电路中电功率P ＝UI <15 W ，D 正确．14．(多选)通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪击前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )A ．闪电电流的瞬时值可达到1×105A B ．整个闪电过程的平均功率约为1×1014W C ．闪电前云地间的电场强度约为1×106V/m D ．整个闪电过程向外释放的能量约为6×106J解析：选AC.根据题意第一个闪击过程中转移电荷量Q ＝6 C ，时间约为t ＝60 μs ，故平均电流为I 平＝Q t＝1×105A ，闪击过程中的瞬时最大值一定大于平均值，故A 对；第一次闪击过程中电功约为W ＝QU ＝6×109J ，第一个闪击过程的平均功率P ＝W t＝1×1014W ，由于一次闪电过程主要发生在第一个闪击过程中，但整个闪击过程中的时间远大于60 μs ，故B错；闪电前云与地之间的电场强度约为E ＝U d ＝1×1091 000V/m ＝1×106V/m ，C 对；整个闪电过程向外释放的能量约为W ＝6×109J ，D 错．第2节 电路 闭合电路欧姆定律一、电阻的串、并联1．电动势(1)电源：电源是通过非静电力做功把其它形式的能转化成电势能的装置． (2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E ＝W q.(3)电动势的物理含义：电动势表示电源把其它形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压．2．内阻：电源内部导体的电阻． 三、闭合电路的欧姆定律 1．闭合电路欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比． (2)公式：I ＝ER ＋r(只适用于纯电阻电路)．(3)其他表达形式①电势降落表达式：E ＝U 外＋U 内或E ＝U 外＋Ir . ②能量表达式：EI ＝UI ＋I 2r . 2．路端电压与外电阻的关系1. 判断正误(1)电动势是反映电源把其他形式的能转化为电能本领强弱的物理量．(√) (2)电动势就等于电源两极间的电压．(×) (3)闭合电路中外电阻越大，路端电压越小．(×)(4)在闭合电路中，外电阻越大，电源的输出功率越大．(×) (5)电源的输出功率越大，电源的效率越高．(×)。

届高考物理恒定电流专题目复习教案一、教学目标：1. 掌握恒定电流的基本概念和公式。

2. 理解欧姆定律、串联电路和并联电路的特点。

3. 学会运用公式计算电流、电压和电阻。

4. 提高学生解决实际问题的能力。

二、教学内容：1. 恒定电流的基本概念2. 欧姆定律：I = V/R3. 串联电路：总电压、总电流、各电阻电流4. 并联电路：总电压、总电流、各电阻电流5. 实际问题分析与计算三、教学重点与难点：1. 重点：恒定电流的基本概念、欧姆定律、串联电路和并联电路的特点。

2. 难点：实际问题分析与计算。

四、教学方法：1. 讲授法：讲解恒定电流的基本概念、公式和电路特点。

2. 案例分析法：分析实际问题，引导学生运用公式解决问题的关键。

3. 练习法：布置课后习题，巩固所学知识。

五、教学过程：1. 导入：回顾恒定电流的基本概念，引导学生关注本节课的学习内容。

2. 讲解：详细讲解欧姆定律、串联电路和并联电路的特点，结合实际例子进行分析。

3. 练习：布置一些实际问题，让学生运用所学知识进行计算和分析。

4. 总结：对本节课的内容进行归纳总结，强调重点和难点。

5. 布置作业：布置课后习题，巩固所学知识。

六、教学评价：1. 课后习题完成情况：检查学生对恒定电流基本概念和公式的掌握程度，以及运用公式解决实际问题的能力。

2. 课堂互动表现：观察学生在课堂上的参与程度、提问回答情况，了解学生的学习兴趣和理解程度。

3. 小组讨论：评估学生在小组讨论中的合作精神和问题解决能力。

七、教学资源：1. 教案、PPT课件：提供清晰的教学内容和演示。

2. 实际问题案例：选取具有代表性的实际问题，便于学生理解和练习。

3. 课后习题：设计不同难度的习题，巩固所学知识。

八、教学进度安排：1. 第1-2课时：讲解恒定电流的基本概念和公式。

2. 第3-4课时：讲解欧姆定律、串联电路和并联电路的特点。

3. 第5-6课时：分析实际问题，引导学生运用公式解决问题的关键。

届高考物理恒定电流专题复习教案一、教学目标1. 理解恒定电流的基本概念和公式。

2. 掌握欧姆定律、串联并联电路的特点和计算方法。

3. 能够分析实际电路问题，并运用所学知识解决。

4. 培养学生的实验操作能力和观察能力。

二、教学内容1. 恒定电流的基本概念：电流、电压、电阻等。

2. 欧姆定律：电流与电压、电阻的关系。

3. 串联电路：电流、电压、电阻的计算方法。

4. 并联电路：电流、电压、电阻的计算方法。

5. 实际电路分析：含有多组电阻的串联并联电路。

三、教学方法1. 采用问题导入法，引导学生思考和探索。

2. 利用实验和演示，增强学生的直观感受。

3. 通过例题讲解，让学生掌握计算方法和技巧。

4. 设计练习题，巩固所学知识，提高解题能力。

四、教学步骤1. 引入恒定电流的概念，讲解电流、电压、电阻的基本定义。

2. 讲解欧姆定律的内容，引导学生理解电流、电压、电阻之间的关系。

3. 进行串联电路的实验，让学生观察和记录电流、电压、电阻的变化。

4. 讲解串联电路的计算方法，引导学生运用欧姆定律解决问题。

5. 进行并联电路的实验，让学生观察和记录电流、电压、电阻的变化。

6. 讲解并联电路的计算方法，引导学生运用欧姆定律解决问题。

7. 分析实际电路问题，引导学生运用所学知识解决。

8. 设计练习题，让学生进行实际操作和计算。

10. 布置作业，巩固所学知识。

五、教学评价1. 课堂讲解：观察学生的听课情况，了解学生对恒定电流知识的理解程度。

2. 实验操作：评估学生在实验中的操作技能和观察能力。

3. 练习题解答：检查学生对串联并联电路计算方法的掌握情况。

4. 作业完成情况：了解学生对课堂知识的巩固程度。

5. 学生反馈：听取学生的意见和建议，不断改进教学方法。

六、教学资源1. 实验器材：电流表、电压表、电阻、导线、电源等。

2. 教学课件：恒定电流的基本概念、欧姆定律、串联并联电路的图示和计算方法。

3. 练习题库：包括不同难度的题目，用于巩固和提高学生的解题能力。

课时1 电路的基本概念和规律1.电流(1)电流的形成:电荷的定向移动形成电流。

(2)形成电流的条件:①导体内部存在大量自由电荷。

②导体两端存在电压。

(3)电流的定义:单位时间内通过导体横截面的电荷量的多少叫电流,即I=q。

q(4)电流的单位:1 A=1 C/s。

(5)规定正电荷定向移动的方向为电流的方向,负电荷定向移动的方向与电流方向相反。

(6)电源①定义:电源是把负电荷从正极搬运到负极从而维持正负极之间有一定电势差的装置。

②作用:维持电路两端有一定的电压。

2.欧姆定律(1)电阻①定义:导体两端的电压与通过导体的电流之比叫导体的电阻。

②定义式:R=qq③单位:欧(Ω), 1 kΩ=103Ω,1 MΩ=103kΩ。

④物理意义:反映了导体对电流阻碍作用的大小。

(2)欧姆定律①内容:导体中的电流跟它两端的电压成正比,跟它的电阻成反比。

②公式:I=qq③适用条件:适用于金属导电、电解质溶液导电,不适用于气体导电和半导体导电。

(3)导体的伏安特性曲线①定义:建立平面直角坐标系,用纵坐标表示电流I,用横坐标表示电压U,画出的导体的I-U图线叫作导体的伏安特性曲线。

②线性元件导体的伏安特性曲线为过原点的直线,即电流与电压成正比,称为线性关系,具有这种特点的元件称为线性元件,如金属导体、电解质溶液等。

③非线性元件伏安特性曲线是曲线,即电流与电压不成正比的电学元件,称为非线性元件,如气态导体、半导体等。

3.电阻定律(1)电阻定律①内容:同种材料的导体,其电阻R与它的长度l成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关。

,其中l表示导体沿电流方向的长度,S表示垂直于电流方向的横截面积,ρ是电阻率,表征②公式:R=ρqq材料的导电性。

(2)电阻率①物理意义:ρ反映了材料导电性能的好坏。

电阻率越小,导电性能越好。

②单位:欧姆·米(Ω·m)。

③决定因素:电阻率ρ由材料自身的特性和温度决定。

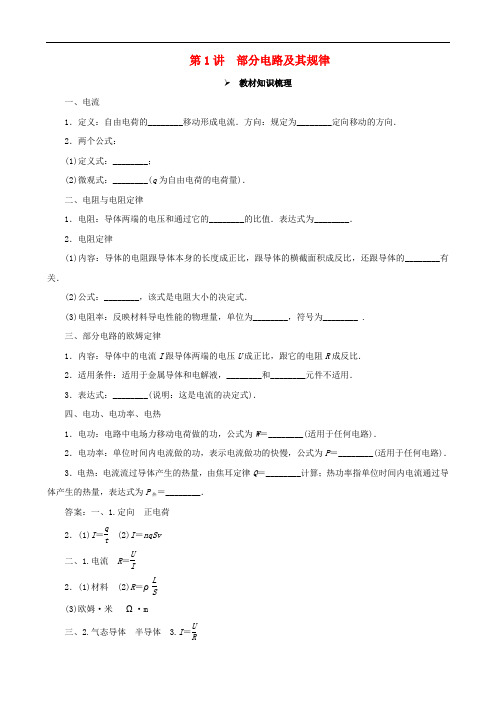

第1讲 部分电路及其规律教材知识梳理一、电流1．定义：自由电荷的________移动形成电流．方向：规定为________定向移动的方向． 2．两个公式： (1)定义式：________；(2)微观式：________(q 为自由电荷的电荷量)． 二、电阻与电阻定律1．电阻：导体两端的电压和通过它的________的比值．表达式为________． 2．电阻定律(1)内容：导体的电阻跟导体本身的长度成正比，跟导体的横截面积成反比，还跟导体的________有关．(2)公式：________，该式是电阻大小的决定式．(3)电阻率：反映材料导电性能的物理量，单位为________，符号为________ . 三、部分电路的欧姆定律1．内容：导体中的电流I 跟导体两端的电压U 成正比，跟它的电阻R 成反比． 2．适用条件：适用于金属导体和电解液，________和________元件不适用． 3．表达式：________(说明：这是电流的决定式)． 四、电功、电功率、电热1．电功：电路中电场力移动电荷做的功，公式为W ＝________(适用于任何电路)．2．电功率：单位时间内电流做的功，表示电流做功的快慢，公式为P ＝________(适用于任何电路)． 3．电热：电流流过导体产生的热量，由焦耳定律Q ＝________计算；热功率指单位时间内电流通过导体产生的热量，表达式为P 热＝________．答案：一、1.定向 正电荷 2．(1)I ＝qt(2)I ＝nqSv 二、1.电流 R ＝U I2．(1)材料 (2)R ＝ρL S(3)欧姆·米 Ω·m三、2.气态导体 半导体 3.I ＝U R四、1.qU ＝IUt 2.W t＝IU 3．I 2Rt I 2R【思维辨析】(1)规定正电荷定向移动方向为电流方向，所以，电流是矢量．( ) (2)电荷的移动速度就是电流的传导速度．( ) (3)在非纯电阻电路中，UI >I 2R .( )(4)由R ＝UI知，导体的电阻与导体两端电压成正比，与流过导体的电流成反比．( )(5)由ρ＝RS l知，导体的电阻率与导体的电阻和横截面积的乘积成正比，与导体的长度成反比．( )(6)公式W ＝U 2Rt ＝I 2Rt 可适用于所有电路．( )答案：(1)(×) (2)(×) (3)(√) (4)(×) (5)(×) (6)(×)考点互动探究考点一 电流的理解与计算考向一 电流的定义式应用I ＝q t计算时应注意：若导体为金属，则q 为自由电子带电荷量的绝对值；若导体为电解液，因为电解液里的正、负离子移动方向相反，但形成的电流方向相同，故q 为正、负离子带电荷量的绝对值之和．如图8­22­1所示为一磁流体发电机示意图，A 、B 是平行正对的金属板，等离子体(电离的气体，由自由电子和阳离子构成，整体呈电中性)从左侧进入，在t 时间内有n 个自由电子落在B 板上，则关于R 中的电流大小及方向判断正确的是( )图8­22­1A ．I ＝ne t ，从上向下B ．I ＝2net，从上向下C ．I ＝ne t ，从下向上D ．I ＝2net，从下向上答案：A[解析] 由于自由电子落在B 板上，则A 板上落上阳离子，因此R 中的电流方向为自上而下，电流大小I ＝q t ＝ne t.A 项正确．考向二 电流的微观表达式掌握推导电流的微观表达式的过程，带电粒子在外加电场的作用下，形成定向移动的粒子流，从中取一圆柱形粒子流作为研究对象，即为“柱体微元”模型．设柱体微元的长度为L ，横截面积为S ，单位体积内的自由电荷数为n ，每个自由电荷的电荷量为q ，电荷定向移动的速率为v ，则柱体微元中的总电荷量为Q ＝nLSq ，电荷通过横截面的时间t ＝L v ，电流的微观表达式为I ＝Q t＝nqvS .一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m 、电荷量为e .在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为( )图8­22­2A.mv 22eLB.mv 2Sn e C ．ρnev D.ρev SL答案：C[解析] 由电流定义可知：I ＝q t ＝nvtSe t ＝neSv ，由欧姆定律可得：U ＝IR ＝neSv ·ρLS＝ρneLv ，又E＝UL，故E ＝ρnev ，选项C 正确．考向三 等效电流的计算计算等效电流时一般取一个周期的时间，相当于一个电荷通过截面．] 安培提出了著名的分子电流假说，根据这一假说，电子绕核运动可等效为一环形电流．设电荷量为e 的电子以速率v 绕原子核沿顺时针方向做半径为r 的匀速圆周运动，关于该环形电流的说法，正确的是( )A ．电流大小为ve2πr ，电流方向为顺时针B ．电流大小为ve r，电流方向为顺时针 C ．电流大小为ve2πr ，电流方向为逆时针D ．电流大小为ve r，电流方向为逆时针 答案：C[解析] 由I ＝q t得该环形电流大小为I ＝e T ＝e 2πr v＝ve2πr，其方向与电子定向运动方向相反，为逆时针方向，故选项C 正确．考点二 电阻、电阻定律的理解与应用 1．电阻与电阻率的区别2.电阻的决定式和定义式的比较有一长方形导体，长a、宽b、高h之比为6∶3∶2，它的六个面的中心各焊接一根电阻不计的导线，如图8­22­3所示，分别将AA′、BB′、CC′接在同一恒压电源上时，导体中电荷定向移动的速度分别为v1、v2、v3.则v1∶v2∶v3为()图8­22­3A．6∶3∶2 B．1∶1∶1 C．2∶3∶6 D．1∶2∶3答案：D[解析] 根据R＝ρLS、I＝UR和I＝nSqv得v＝UnρqL，即v∝1L，所以v1∶v2∶v3＝1∶2∶3，选项D正确．[点评] 电阻定律中的长度必须是沿电流方向的长度，横截面积是垂直电流方向的面积．两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( ) A．1∶4 B．1∶8 C．1∶16 D．16∶1答案：C [解析] 对于第一根导线，均匀拉长到原来的2倍，则其横截面积必然变为原来的12，由电阻定律可得其电阻变为原来的4倍，第二根导线对折后，长度变为原来的12，横截面积变为原来的2倍，故其电阻变为原来的14.给上述变化后的裸导线加上相同的电压，由欧姆定律得：I1＝U4R，I2＝UR4＝4UR，由I ＝qt可知，在相同时间内，电荷量之比q1∶q2＝I1∶I2＝1∶16，C项正确．■ 方法技巧某一导体的形状改变后，讨论其电阻变化应抓住以下三点：(1)导体的电阻率不变；(2)导体的体积不变，由V＝lS可知l与S成反比；(3)在ρ、l 、S 都确定之后，应用电阻定律R ＝ρl S求解． 考点三 欧姆定律与伏安特性曲线考向一 I ­U 图像的理解小灯泡通电后其电流I 随所加电压U 变化的图线如图8­22­4所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中正确的是( )图8­22­4A ．随着所加电压的增大，小灯泡的电阻减小B ．对应P 点，小灯泡的电阻为R ＝U 1I 1C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 的面积 答案：D[解析] 由图可知流过小灯泡的电流I 随所加电压U 变化的关系为非线性关系，可知小灯泡的电阻随所加电压的增大而逐渐增大，A 项错误；根据欧姆定律，对应P 点，小灯泡的电阻应为R ＝U 1I 2，B 、C 项错误；对应P 点，小灯泡的功率为P ＝U 1I 2，也就是图中矩形PQOM 的面积，D 项正确．[点评] 伏安特性曲线上每一点的电压坐标与电流坐标的比值，对应该状态下的电阻，因此图线上某点切线的斜率不是电阻的倒数．考向二 U ­I 图像的理解(多选)我国已经于2012年10月1日起禁止销售100 W 及以上的白炽灯，以后将逐步淘汰白炽灯．假设某同学研究白炽灯得到某白炽灯的U ­I 曲线如图8­22­5所示．图像上A 点与原点的连线与横轴成α角，A 点的切线与横轴成β角，则( )图8­22­5A ．白炽灯的电阻随电压的增大而减小B ．在A 点，白炽灯的电阻可表示为tan βC ．在A 点，白炽灯的电功率可表示为U 0I 0D ．在A 点，白炽灯的电阻可表示为U 0I 0答案：CD[解析] 白炽灯的电阻随电压的增大而增大，A 错误；在A 点，白炽灯的电阻可表示为U 0I 0，不能表示为tan β或tan α，故B 错误，D 正确；在A 点，白炽灯的功率可表示为U 0I 0，C 正确．[点评] U ­I 图线的切线斜率不表示电阻，要注意区别U ­I 图线和I ­U 图线，因为两轴的标度不同，故不能用角的正切值来表示电阻的大小．考向三 根据伏安特性曲线求通过非线性电阻元件的电流多选)[2016·江苏名校检测] 在如图8­22­6甲所示的电路中，L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S 闭合后，电路中的总电流为0.25 A ，则此时( )图8­22­6A ．L 1上的电压为L 2上电压的2倍B ．L 1消耗的电功率为0.75 WC ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值大于4 答案：BD[解析] 电路中的总电流为0.25 A ，L 1中电流为0.25 A ，由小灯泡的伏安特性曲线可知L 1两端电压为3.0 V ，L 1消耗的电功率为P 1＝U 1I 1＝0.75 W ，选项B 正确；根据并联电路规律，L 2中电流为0.125 A ，由小灯泡的伏安特性曲线可知L 2两端电压大约为0.3 V ，L 1的电压大约为L 2电压的10倍，选项A 错误；由欧姆定律，L 2的电阻约为R 2＝U 2I 2＝0.30.125Ω＝2.4 Ω，选项C 错误；L 2消耗的电功率约为P 2＝U 2I 2＝0.3×0.125 W ＝0.037 5 W ，L 1、L 2消耗的电功率的比值大于4，选项D 正确．考点四 电功、电功率及焦耳定律1．电功是电能转化为其他形式能的量度，电热是电能转化为内能的量度．通常情况下，计算电功时用公式W ＝IUt ，计算电热时用公式Q ＝I 2Rt .2．从能量转化的角度来看，电功和电热之间的数量关系是W ≥Q 、UIt ≥I 2Rt .(1)纯电阻电路：如电炉等构成的电路，电流做功将电能全部转化为内能，此时有W ＝Q .计算时可任选一公式：W ＝Q ＝Pt ＝I 2Rt ＝UIt ＝U 2Rt .(2)非纯电阻电路：如含有电动机、电解槽等的电路，电流做功除将电能转化为内能外，还转化为机械能、化学能等，此时有W ＞Q .电功只能用公式W ＝UIt 来计算，电热只能用公式Q ＝I 2Rt 来计算．对于非纯电阻电路，欧姆定律不再适用．如图8­22­7所示，A 为电解槽，M 为电动机，N 为电炉子，恒定电压U ＝12 V ，电解槽内阻r A ＝2Ω，S 1闭合，S 2、S 3断开时，电流表示数为6 A ，当S 2闭合，S 1、S 3断开时，电流表示数为5 A ，且电动机输出功率为35 W ；当S 3闭合，S 1、S 2断开时，电流表示数为4 A ．求： (1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率．图8­22­7[解析] (1)电炉子为纯电阻元件 由欧姆定律得R ＝U I 1＝126Ω＝2 Ω 其发热功率为P ＝UI 1＝12×6 W ＝72 W.(2)电动机为非纯电阻元件 由能量守恒定律得UI 2＝I 22r M ＋P 输出解得r M ＝UI 2－P 输出I 22＝12×5－3552Ω＝1 Ω. (3)电解槽为非纯电阻元件由能量守恒定律得P化＝UI3－I23r A解得P化＝(12×4－42×2) W＝16 W.■ 技巧点拨非纯电阻电路的分析技巧在非纯电阻电路的计算中，要注意非纯电阻用电器两端的电压并非是全部加在用电器内阻上，只有在输出功率为零时(此时电路变为纯电阻电路)两者才相等．但是，无论在纯电阻电路还是在非纯电阻电路中，发热功率都是I2r.处理非纯电阻电路的计算问题时，要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．【教师备用习题】1．如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是( )A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a代表的电阻丝的阻值小于b代表的电阻丝的阻值D．图线表示的电阻丝的阻值与电压成正比[解析] B b图线的斜率大，表示电阻小，由电阻定律R＝ρlS，可知b代表的电阻丝较粗，选项B正确，选项A、C错误；电阻是导体本身的性质，与电阻两端的电压无关，选项D错误．2．两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为( )A．2∶3 B．1∶3 C．1∶2 D．3∶1[解析] B 由题图可知两导线电压降分别为U A＝6 V，U B＝4 V；由于它们串联，则3R B＝2R A；由电阻定律可知R A R B ＝L A S B L B S A ，解得S A S B ＝13，选项B 正确．3．一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示．根据表中所提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为( )A.6.8 A B ．0.15 A C ．4.4 A D ．0.23 A[解析] A 由P ＝UI 可知，该电热水器在额定电压下处于加热状态时的电流为：I ＝P U ＝1500220A ≈6.8 A ，故选项A 正确．4．[2016·山东名校联考] 欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a ＞b ＞c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )[解析] A 选项A 中电阻横截面积最大，长度最小，根据R ＝ρlS可知，其电阻最小，选项A 正确． 5．(多选)截面直径为d 、长为L 的导线，两端电压为U ，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是( )A ．电压U 加倍时，自由电子定向移动的平均速率加倍B ．导线长度L 加倍时，自由电子定向移动的平均速率减为原来的一半C ．导线截面直径d 加倍时，自由电子定向移动的平均速率不变D ．导线截面直径d 加倍时，自由电子定向移动的平均速率加倍[解析] ABC 电压U 加倍时，由欧姆定律得知，电流加倍，由电流的微观表达式I ＝neSv 得知，自由电子定向运动的平均速率v 加倍，选项A 正确；导线长度L 加倍，由电阻定律得知，电阻加倍，电流减半，则由电流的微观表达式I ＝neSv 得知，自由电子定向运动的平均速率v 减半，选项B 正确；导线横截面的直径d 加倍，由S ＝πd 24可知，横截面积变为原来的4倍，由电阻定律得知，电阻变为原来的14，电流变为原来的4倍，根据电流的微观表达式I ＝neSv 得知，自由电子定向运动的平均速率v 不变，选项C 正确，D 错误．6．[2015·石家庄质检] 如图所示，有一内电阻为4.4 Ω的电解槽和一盏标有“110 V 60 W ”的灯泡串联后接在电压为220 V 的直流电源两端，灯泡正常发光，则( )A ．电解槽消耗的电功率为120 WB ．电解槽的发热功率为60 WC ．电解槽消耗的电功率为60 WD ．电路消耗的总功率为60 W[解析] C 灯泡能正常发光，说明电解槽和灯泡均分得110 V 电压，且干路电流I ＝I 灯＝P U ＝611A ，则电解槽消耗的电功率P ＝P 灯＝60 W ，选项A 错误，选项C 正确；电解槽的发热功率P 热＝I 2R 内≈1.3 W ，选项B 错误；整个电路消耗的总功率P 总＝U 总I ＝220×611 W ＝120 W ，选项D 错误．。
