电流和电路专题练习（word版
一、初三物理电流和电路易错压轴题（难）

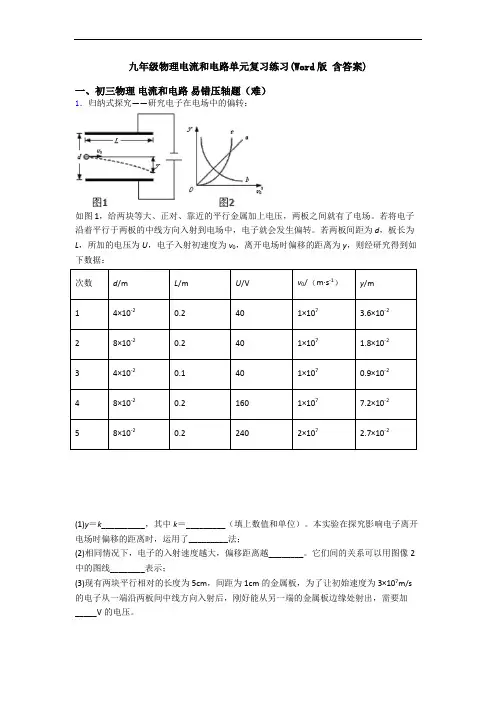

1．归纳式探究——研究电子在电场中的偏转：
如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：
次数d/m L/m U/V v0/（m·s-1）y/m
14×10-20.2401×107 3.6×10-2
28×10-20.2401×107 1.8×10-2
34×10-20.1401×1070.9×10-2
48×10-20.21601×1077.2×10-2
58×10-20.22402×107 2.7×10-2
(1)y＝k__________，其中k＝_________（填上数值和单位）。本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；
(2)相同情况下，电子的入射速度越大，偏移距离越________。它们间的关系可以用图像2中的图线________表示；
(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】2 2
UL
dv
()
1022
910m/V s
⨯⋅控制变量小b 200
【解析】
【分析】
【详解】
(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的1
2
，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时
240V
U=
2
10.810m
y-
=⨯
将此时的数据与第5次实验相比，y与2
v成反比，综上所述可得
2
2
UL
y k
dv
=
[2]将表格中第3次数据（其他组数据也可）代入
2
2
UL
y k
dv
=计算可得
()
1022
910m/V s
k=⨯⋅
[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
(2)[4]在其他情况相同时，y与2
v成反比，所以电子入射的初速度越大，偏移距离越小。
[5]它们之间的关系可以用图乙中的图线b来表示。
(3)[6]将已知数据中的y、d、L、0v和前面算出的k分别代入
2
2
UL
y k
dv
=并计算可得
200V
U=
2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．
（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．
①请用笔画线代替导线将实物电路图连接完整_____．
②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍
发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．
【答案】A灯泡断路移动滑动变阻器0.8
【解析】
（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：
②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；
③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；
由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；
（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：
①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；
②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；
③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).
【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
【答案】向左调零螺丝 0.76 0.24
【解析】
【分析】
【详解】
(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。
(2)[2]使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。
(3)[3][4]由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流
