预应力单孔复合压力分散型锚杆的明显优势

预应力锚杆在洞口围岩加固施工中的应用
洞口围岩加固是隧道工程中非常重要的一环，其目的是为了保证隧道的稳定性和安全性。

在洞口围岩加固中，预应力锚杆是一种常用的加固材料，其应用范围广泛，效果显著。

预应力锚杆是一种由钢筋和预应力钢丝组成的杆状材料，其主要作用是通过预应力力学原理，将锚杆与围岩紧密结合，形成一个整体，从而增强围岩的承载能力和稳定性。

在洞口围岩加固中，预应力锚杆的应用主要有以下几个方面：
1. 加固洞口围岩的稳定性
洞口围岩是隧道工程中最容易受到地质力学影响的部位，其稳定性直接关系到隧道的安全性。

预应力锚杆可以通过预应力力学原理，将锚杆与围岩紧密结合，形成一个整体，从而增强围岩的承载能力和稳定性，有效地防止围岩的塌方和坍塌。

2. 提高洞口围岩的抗拉强度
洞口围岩在受到地质力学影响时，往往会出现拉裂现象，从而导致围岩的破坏和塌方。

预应力锚杆可以通过预应力力学原理，将锚杆与围岩紧密结合，形成一个整体，从而提高围岩的抗拉强度，有效地防止围岩的拉裂和破坏。

3. 加强洞口围岩的整体性
洞口围岩在受到地质力学影响时，往往会出现裂缝和断层现象，从而导致围岩的破坏和塌方。

预应力锚杆可以通过预应力力学原理，将锚杆与围岩紧密结合，形成一个整体，从而加强围岩的整体性，有效地防止围岩的裂缝和断层。

预应力锚杆在洞口围岩加固施工中的应用是非常重要的，其可以有效地提高围岩的承载能力和稳定性，防止围岩的塌方和坍塌，保证隧道的安全性和稳定性。

因此，在洞口围岩加固施工中，应该充分发挥预应力锚杆的作用，加强围岩的加固和稳定。

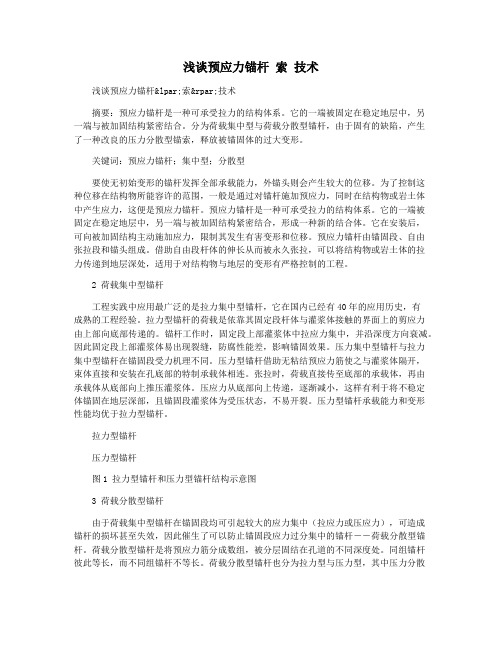

浅谈预应力锚杆索技术浅谈预应力锚杆(索)技术摘要：预应力锚杆是一种可承受拉力的结构体系。

它的一端被固定在稳定地层中，另一端与被加固结构紧密结合。

分为荷载集中型与荷载分散型锚杆，由于固有的缺陷，产生了一种改良的压力分散型锚索，释放被锚固体的过大变形。

关键词：预应力锚杆；集中型；分散型要使无初始变形的锚杆发挥全部承载能力，外锚头则会产生较大的位移。

为了控制这种位移在结构物所能容许的范围，一般是通过对锚杆施加预应力，同时在结构物或岩土体中产生应力，这便是预应力锚杆。

预应力锚杆是一种可承受拉力的结构体系。

它的一端被固定在稳定地层中，另一端与被加固结构紧密结合，形成一种新的结合体。

它在安装后，可向被加固结构主动施加应力，限制其发生有害变形和位移。

预应力锚杆由锚固段、自由张拉段和锚头组成。

借助自由段杆体的伸长从而被永久张拉，可以将结构物或岩土体的拉力传递到地层深处，适用于对结构物与地层的变形有严格控制的工程。

2 荷载集中型锚杆工程实践中应用最广泛的是拉力集中型锚杆，它在国内已经有40年的应用历史，有成熟的工程经验。

拉力型锚杆的荷载是依靠其固定段杆体与灌浆体接触的界面上的剪应力由上部向底部传递的。

锚杆工作时，固定段上部灌浆体中拉应力集中，并沿深度方向衰减。

因此固定段上部灌浆体易出现裂缝，防腐性能差，影响锚固效果。

压力集中型锚杆与拉力集中型锚杆在锚固段受力机理不同。

压力型锚杆借助无粘结预应力筋使之与灌浆体隔开，束体直接和安装在孔底部的特制承载体相连。

张拉时，荷载直接传至底部的承载体，再由承载体从底部向上推压灌浆体。

压应力从底部向上传递，逐渐减小，这样有利于将不稳定体锚固在地层深部，且锚固段灌浆体为受压状态，不易开裂。

压力型锚杆承载能力和变形性能均优于拉力型锚杆。

拉力型锚杆压力型锚杆图1 拉力型锚杆和压力型锚杆结构示意图3 荷载分散型锚杆由于荷载集中型锚杆在锚固段均可引起较大的应力集中（拉应力或压应力），可造成锚杆的损坏甚至失效，因此催生了可以防止锚固段应力过分集中的锚杆――荷载分散型锚杆。

预应力锚杆支护技术在现代工程建设领域，尤其是在岩土工程中，预应力锚杆支护技术正发挥着越来越重要的作用。

这一技术不仅能够有效地保障工程的稳定性和安全性，还能够提高工程的质量和效益。

预应力锚杆支护技术，简单来说，就是通过在岩土体中设置锚杆，并对其施加一定的预应力，从而增强岩土体的稳定性。

它的工作原理就像是给岩土体穿上了一件坚固的“铠甲”，让其能够抵御外部的各种作用力。

预应力锚杆通常由锚杆体、锚具和垫板等组成。

锚杆体一般采用高强度的钢材，如螺纹钢，其表面通常会经过特殊处理，以增加与岩土体之间的摩擦力和粘结力。

锚具则用于将锚杆固定在岩土体中，并传递预应力。

垫板的作用是将预应力均匀地分布在岩土体表面，避免局部应力集中。

在实际应用中，预应力锚杆支护技术具有诸多优点。

首先，它能够显著提高岩土体的承载能力。

通过施加预应力，锚杆可以主动地约束岩土体的变形，使其在受到外部荷载作用时，能够保持较好的稳定性。

其次，它能够有效地控制岩土体的位移。

在一些对位移要求较高的工程中，如临近既有建筑物的基坑工程，预应力锚杆支护技术可以有效地减少岩土体的变形，从而保护周边建筑物的安全。

此外，该技术还具有施工方便、成本较低等优点。

然而，要想充分发挥预应力锚杆支护技术的优势，在设计和施工过程中需要注意许多问题。

在设计阶段，需要对工程地质条件进行详细的勘察和分析，以确定锚杆的长度、间距、预应力大小等参数。

这些参数的确定需要综合考虑岩土体的性质、工程的要求以及周边环境等因素。

如果设计不合理，可能会导致支护效果不佳，甚至引发工程事故。

在施工过程中，锚杆的制作和安装质量至关重要。

锚杆的制作需要严格按照设计要求进行，确保其强度和尺寸符合标准。

安装过程中，需要保证锚杆的垂直度和深度，以及预应力的施加精度。

同时，施工过程中的质量检测也是必不可少的。

通过对锚杆的拉拔试验等检测手段，可以及时发现施工中存在的问题，并采取相应的措施进行处理。

预应力锚杆支护技术在众多工程领域都有着广泛的应用。

深基坑预应力锚杆复合土钉支护设计稳定性分析深基坑在城市建设中是非常常见的工程项目，而在深基坑的施工过程中，为了确保周围环境和建筑物的安全，通常需要进行支护设计。

预应力锚杆复合土钉支护是一种常见的支护方式，通过预应力锚杆和土钉来共同支撑和固定土体，以保证基坑的稳定。

本文将对深基坑预应力锚杆复合土钉支护设计的稳定性进行分析，以期为相关工程提供参考。

一、预应力锚杆复合土钉支护设计原理1. 预应力锚杆的作用预应力锚杆是一种利用锚杆和预应力锁紧装置共同作用的支护材料，通过预应力锚杆的张力将土体和周围的构筑物锚固在一起，从而防止土体的位移和变形，增加了土体的承载能力，提高了基坑的稳定性。

2. 土钉的作用土钉是一种通过在土体中打孔，并在孔内灌注混凝土或注浆材料的支护结构，通过土钉和土体相互作用，能够有效地抵抗土体的位移和变形，提高了土体的抗剪强度和稳定性。

3. 复合土钉支护的原理1. 地质和土层情况在进行深基坑预应力锚杆复合土钉支护设计之前，首先需要对工地的地质和土层情况进行认真的调查和分析。

包括地层的性质、土体的稳定性、地下水位的情况等，这些因素都将对支护设计产生重要影响。

2. 支护结构的设计和布置根据工地的实际情况，设计合理的预应力锚杆和土钉的布置方案，包括锚杆和土钉的长度、直径、间距等参数的确定，以及锚固点的选择和固定方式的设计，保证支护结构的合理性和可靠性。

3. 荷载和变形分析通过对工程荷载和土体变形特点的分析，确定预应力锚杆和土钉的受力状态和支护效果，包括土体的位移、应力分布情况、支护结构的变形情况等，保证支护系统在工程荷载和变形作用下的稳定性和安全性。

4. 稳定性分析通过有限元分析、强度和变形计算等方法，对预应力锚杆复合土钉支护结构进行稳定性分析，评估其承载能力、抗剪强度和变形性能，从而确定支护结构的合理性和稳定性。

5. 安全性评估根据设计参数和分析结果，对支护设计进行整体的安全性评估，包括对支护结构的可靠性、耐久性、施工和维护的便捷性等方面进行全面考虑，保证支护系统在工程实践中的安全可靠性。

深基坑预应力锚杆复合土钉支护设计稳定性分析1. 引言1.1 研究背景深基坑工程是城市建设中常见的重要工程之一，其施工过程中存在着较大的施工难度和风险。

在深基坑工程中，为了保证基坑结构的稳定性和安全性，常常需要采取各种支护措施。

预应力锚杆和土钉支护作为两种常用的支护方式，在深基坑工程中得到了广泛的应用。

预应力锚杆是指在地质较差或者施工环境复杂的情况下，通过预先施加预应力，使支护结构获得稳定的支撑力。

而土钉支护则是利用钢筋或钢绞线固定在围岩或土体中形成一个整体，以增加支护结构的稳定性。

将预应力锚杆和土钉支护结合起来，形成预应力锚杆复合土钉支护，可以有效地提高支护结构的承载能力和抗变形能力。

深基坑预应力锚杆复合土钉支护设计是深基坑工程中的重点问题之一，对于确保基坑结构的安全和稳定性具有重要意义。

有必要对深基坑预应力锚杆复合土钉支护设计进行深入研究和分析，以提高工程质量和效果。

1.2 研究意义深基坑预应力锚杆复合土钉支护是一种新型的地下工程支护方式，具有较强的抗压、抗拉、抗剪等性能。

其设计施工简便，成本相对较低，能够有效地提高基坑支护的整体稳定性和安全性。

针对目前地下工程中普遍存在的基坑支护难度大、成本高等问题，深基坑预应力锚杆复合土钉支护的研究具有重要的实际意义。

通过开展深基坑预应力锚杆复合土钉支护设计的研究，可以有效提高地下工程的施工效率和质量，减少工程成本，降低施工难度，提高工程的安全性和稳定性。

同时，对于基坑工程的设计和施工具有一定的指导意义，为相关领域的研究和实践提供借鉴和参考。

因此，深基坑预应力锚杆复合土钉支护设计的研究具有重要的理论和实践意义。

1.3 研究目的研究目的是为了探讨深基坑预应力锚杆复合土钉支护设计在工程实践中的应用效果，评估其在提高基坑支护稳定性和减少工程风险方面的作用。

通过分析其设计原理和方法，探讨其在不同工程环境下的适用性和可行性，为工程设计提供参考和指导。

通过对工程实例的分析和对风险及其控制措施的研究，进一步验证该支护设计的有效性，并为工程项目的实施和管理提供科学依据。

预应力锚杆支护技术在现代工程建设领域，预应力锚杆支护技术作为一种重要的岩土工程加固手段，发挥着至关重要的作用。

它广泛应用于隧道、边坡、基坑等工程中，有效地保障了工程的稳定性和安全性。

预应力锚杆支护技术的原理其实并不复杂。

简单来说，就是通过在岩土体中设置锚杆，并对锚杆施加一定的预应力，使锚杆与岩土体共同作用，形成一个稳定的支护体系。

锚杆就像是打入岩土体中的“定海神针”，而预应力则赋予了它更强的约束力，从而提高岩土体的整体稳定性。

这种技术的优点是显而易见的。

首先，它能够显著提高岩土体的承载能力。

通过施加预应力，锚杆可以预先对岩土体产生挤压作用，增强其内部的摩擦力和粘结力，使得岩土体能够承受更大的荷载。

其次，预应力锚杆支护技术可以有效地控制岩土体的变形。

在工程施工过程中，岩土体往往会因为开挖等操作而产生变形，如果不加以控制，可能会导致工程事故的发生。

而预应力锚杆可以限制岩土体的变形，保证工程的正常进行。

此外，该技术还具有施工方便、成本较低等优点。

在实际应用中，预应力锚杆支护技术需要根据具体的工程情况进行合理的设计和施工。

设计时，需要考虑岩土体的性质、工程的荷载条件、锚杆的布置方式和预应力的大小等因素。

比如，对于软弱岩土体，需要增加锚杆的数量和预应力的大小，以保证支护效果。

而在锚杆的布置方面，需要根据岩土体的受力情况，采用合理的间距和排距，使锚杆能够均匀地分担荷载。

施工过程也是至关重要的。

施工前，需要对施工现场进行详细的勘察，了解岩土体的情况，为施工方案的制定提供依据。

在施工过程中，要严格按照设计要求进行锚杆的钻孔、安装、注浆和预应力施加等操作。

钻孔的精度和深度直接影响着锚杆的支护效果，因此需要采用先进的钻孔设备和技术，确保钻孔的质量。

锚杆的安装要保证其位置准确、垂直度符合要求。

注浆则是为了使锚杆与岩土体更好地结合，需要控制好注浆的压力和浆液的配比。

预应力的施加要均匀、稳定，避免出现预应力损失过大的情况。

新型锚杆及岩土锚固新技术刘永阔(中铁二十二局集团四公司,河北高碑店074000) 摘要:岩土锚固技术在公路、铁路、矿山等工程中得到了广泛的应用,综合论述了国内外常见的新型锚杆以及岩土锚固新技术,如单孔复合锚固技术、锚杆杆体材料新技术、软土锚固新技术等,对岩土锚固工程实践有一定指导意义。

关键词:新型锚杆;岩土锚固;单孔复合锚固技术;软土锚固岩层和土体的锚固是一种把受拉杆件埋入地层的技术[1]。

锚固技术按应用对象分为岩石锚杆、土层锚杆和海洋锚杆;按是否预先施加应力分为预应力锚杆和非预应力锚杆;按锚固机理分为粘结型锚杆、摩擦型锚杆、端头锚固型锚杆和混合型锚杆;按锚固体传力方式分为压力型锚杆、拉力型锚杆和剪力型锚杆;按锚固体形态分为圆柱型锚杆、端部扩大型锚杆和连续球型锚杆。

众多的锚杆品种,可满足在不同的岩土条件、工程对象和工作状态下,得心应手地选择、设计和采用不同承载能力要求的锚杆。

下面仅就新型锚杆及岩土锚固新技术作一简述。

1 新型锚杆(1)快硬水泥锚杆[2~3]。

快硬水泥锚杆是一种新型粘结式锚杆,近年来国外研究发展很快,如瑞典、法国、美国等已批量生产,我国煤矿近两年也在研究各种快硬水泥锚杆,取得了一定的成果,如煤炭部煤炭科研院建井所、中国矿业学院西安矿业学院等均已研制成功,并已少量试生产。

快硬水泥锚杆以快硬水泥药包取代树脂药包,杆体与杆头部结构与树脂锚杆相同。

安装时先将水泥浸水2~3min,再投入锚孔底部用杆体搅破并迅速凝固。

(2)扩头地锚[1]。

台湾卢锡焕发明了保壮PCBA扩孔地锚。

其扩孔要点是:①组装PCBA旋转扩孔预应力锚杆杆体,包括安装扩孔叶片、旋转变化锚头、预应力钢铰线、钢铰线与变化头相接处防水处理等;②将带有PCBA旋转扩孔装置的预应力锚杆体下放至钻孔预定深度;③液压钻机转动钻杆,扩孔时叶片张开,上下旋转,岩屑、碎片随水冲出孔外,部分沉渣则留在孔底,待灌浆时再与之混合;④灌注水泥浆,必要时加砂,边灌浆、边旋转扩孔叶片,使孔内沉渣与水泥浆体混合,以低压灌至溢满孔口为止,停留20min,再次灌浆;⑤回收钻杆,扩孔钻头则留置于孔底,作为扩头地锚的锚固结构。

论压力分散型预应力锚索张拉施工方法摘要：压力分散型锚索是由多组钢绞线穿过外承压板，在锚孔内设有多个内承压板，内承压板与不同长度的钢绞线固定连接的一种结构型式。

压力分散型与普通压力型锚索的最大的区别在于，普通压力型只有一组锚头，而压力分散型锚索有多组锚头，避免了应力集中的问题。

基于此，本文就从压力分散型预应力锚索张拉施工方法展开分析论述。

关键词：压力分散型锚索；补偿荷载；张拉工艺1、预应力锚索概述预应力锚索主要由杆体、锚固段、自由段和锚头四部分构成。

预应力锚索主要承受拉力，通过钻孔及注浆体将钢绞线固定于深部地层中，在被加固体表面对钢绞线张拉产生预应力，对岩体产生一个直接抗滑力和一个正压力来增加抗滑阻力，控制岩土体变形，从而使边坡稳定。

根据锚固段的受力不同，分为拉力型、压力型和荷载分散型。

1.1拉力型锚索经张拉锁定、灌浆后，其张拉段与被锚固介质无相对滑动的预应力锚索称为有粘结预应力锚索。

拉力型锚索属于全长粘结型锚索，锚固段锚索直接与注浆用水泥浆或砂浆固结在一起，锚固段处于受拉状态，主要通过锚固段提供的抗拉拔力保证预应力施作。

1.2压力型锚索经专用防腐油脂敷涂和外包层处理，张拉锁定后其张拉段在被锚固介质内可相对滑动的预应力锚索称为无粘结预应力锚索。

压力型锚索属于无粘结型锚索，其钢绞线与锚固段水泥浆体是隔离的，钢绞线直接与孔底承载体相连。

张拉时，荷载直接传至孔底的承载体，再由承载体将锚索的拉力转化为锚固体的压力，并将压力传递给岩土体，通过锚固段传给岩体。

压力型锚索受力结构优于拉力型锚索。

1.3荷载分散型锚索荷载分散型锚索可分为拉力分散型、压力分散型两种。

拉力型和压力型预应力锚索都存在应力集中的通病，容易造成锚固体破坏，从而导致锚索失去支挡作用。

压力分散型锚索的结构机理合理，受力均匀，相对于其它类型的锚索具有很大的优点，压力分散型锚索防护比较好，预应力损失小，可以消除应力集中导致的锚固段产生的渐近性破坏，抗震性能好，当滑坡体产生时，其适应变形能力较大。

预应力单孔复合压力分散型锚杆的明显优势摘要在单一钻孔中设置多根有独立锚固段、自由段且施加了预应力的压力分散型锚杆，它们彼此独立、共同作用，能避免应力集中，改善了杆体应力状态，提高了锚杆承载力。

关键词预应力；单孔复合；压力分散；锚杆0 引言通过在地层中埋设锚杆，使其与地层紧密结合在一起，依赖杆体与周围地层的抗剪强度传递杆体的拉力或使地层自身得到加固，就是岩土锚固技术[1]。

1934年至20世纪70年代是岩土锚固技术快速发展的时期，在这一时期出现了预应力锚杆，使锚杆的作用发挥的淋漓尽致，涉及到了工程领域的各个方面，除了在传统的边坡工程、深基坑支护、地下工程领域以外锚固技术已经深入到结构抗浮工程、重力坝加固工程、桥梁工程及抗倾覆、抗震工程中。

通过将早期张拉的锚杆固定在结构物或刚性面板上对锚杆施加预应力，这就是预应力锚杆。

预应力锚杆较非预应力锚杆有很大的优势：安装后能及时提供支护抗力，使岩土体处于三轴应力状态；控制地层与结构物变形的能力强；按一定密度布置锚杆，施加了预应力后能在地层内形成压缩区；施加预应力后能明显提高潜在滑动面和软弱结构面的抗剪强度；张拉工序能检验锚杆承载力，质量易保证。

1 单孔复合锚固体系到了20世纪80年代单孔复合锚固技术，首先在英国、日本等发达国家得到应用[2]。

有关专家通过对硬粘土中锚杆的实验得出了坚硬粘土中锚杆固定长度与结合有效因子fc的关系曲线，该曲线表明，当使用短的（2.5m~3.5m）固定长度时，综合有效因子为0.95~1.0几乎能完全发挥粘土的抗剪强度，随着固定长度的增加，有效因子fc快速降低，当固定长度增加到25m时，有效因子降至0.25,可见并不是锚固长度越大越好。

图1单根锚杆与复合粘结应力峰值对比传统的岩土锚固方法不能将荷载均匀分布于固定长度上，会产生严重的应力集中现象。

由于粘结应力分布的不均匀性，随着锚杆上荷载的增大，在荷载传至固定长度最远端之前，杆体与灌浆体或灌浆体与土层界面上就会发生粘结效应逐步弱化或脱开的现象。

锚杆预应力一、概念解释锚杆预应力是一种常用于岩石和土壤中的预应力技术，通过在地面或岩体中钻孔，将钢筋或钢缆等材料固定在孔内，并施加拉力，使其产生预应力状态，从而增强地基或岩体的承载能力和稳定性。

二、锚杆预应力的作用1.增强地基承载能力：通过施加预应力，可以使地基内部的土体紧密结合，提高土壤的抗剪强度和承载能力。

2.加固岩石体：对于较脆弱的岩石体，通过锚杆预应力可以增加其抗拉强度和稳定性。

3.防止地基沉降：对于软弱土层或淤泥层等易发生沉降变形的地基，通过施加预应力可以有效减少沉降量。

三、锚杆预应力的施工方法1.钻孔：首先需要在需要加固的区域进行钻孔。

钻孔深度一般为锚杆长度的1.2-1.5倍。

钻孔直径一般为25-50mm左右。

2.灌注浆液：在钻孔过程中，需要不断地注入浆液，以保证孔壁的稳定性和强度。

3.安装锚杆：在钻孔完成后，需要将锚杆放入孔内，并用浆液填充。

同时，在锚杆顶部固定一个锚具，以便施加预应力。

4.施加预应力：当浆液凝固后，可以开始施加预应力。

一般采用液压或机械设备来拉紧锚杆，并逐渐增加拉力，直至达到设计要求。

四、锚杆预应力的优缺点1.优点：（1）施工方便快捷，可以在较短时间内完成；（2）可以有效增强地基或岩石体的承载能力和稳定性；（3）适用范围广泛，可用于各种类型的土壤和岩石。

2.缺点：（1）施工难度较大，在复杂地质条件下容易出现问题；（2）成本较高；（3）对环境污染较大。

五、锚杆预应力的应用领域1.大型土石坝和堤防等水利工程；2.高速公路、铁路等交通工程；3.建筑物的基础加固和地下室施工；4.矿山、隧道等地下工程；5.海洋平台、桥梁等海洋工程。

六、锚杆预应力的注意事项1.在施工前需要进行详细的勘察和设计，以确定锚杆的数量、长度和施工位置等参数。

2.需要选择合适的锚杆材料，以保证其强度和耐腐蚀性。

3.在施工过程中，需要严格控制浆液配比和注浆压力，以保证孔壁的稳定性和强度。

4.在施加预应力时需要注意控制拉力大小和速度，避免产生过大的变形或破坏。
