高层住宅小区设计书一：高层住宅小区设计书目标：设计一个高层住宅小区，为居民提供舒适、实用、安全的居住环境，满足日常居住的需求。
一、项目背景和目的1.1 项目背景当前城市人口快速增长，住房需求增加，以高层住宅小区为主的城市住宅供应日益紧张。
为满足居住者的基本居住需求，本项目旨在设计一个高层住宅小区，提供高品质的居住环境和便捷的生活设施。
1.2 项目目的本项目的目的是通过合理规划和设计，建立一个功能齐全、布局合理、交通便捷、环境优美的高层住宅小区，为居民提供舒适、实用、安全的居住环境，满足他们的日常生活需求。
二、项目范围和规模2.1 项目范围本项目设计一个高层住宅小区，包括多个楼栋和公共配套设施。
每栋楼高度不低于10层，包括不同户型的住宅单元。
2.2 项目规模本项目总用地面积约50000平方米，总建造面积约10万平方米，并配备相应的停车设施和公共绿地。
三、项目功能和布局3.1 项目功能本项目包括住宅、商业、教育、医疗、娱乐等多种功能，满足居民的基本生活和社交需求。
3.2 布局设计（1）住宅区：合理设计住宅楼栋间的间距和布局，确保每一个住户都能享受良好的采光和视野。
（2）商业区：规划商业配套设施，包括超市、餐饮、零售等，方便居民日常购物和消费。
（3）教育区：设计幼儿园和小学，提供良好的学习环境和教育资源。
（4）医疗区：配备医疗机构，为居民提供便捷的就医服务。
（5）娱乐区：规划公园、健身房、娱乐设施等，提供休闲娱乐场所。
四、项目建设和管理要求4.1 建设要求根据相关建造规范和设计标准，设计并建设高层住宅小区，确保建造安全、环保、节能。
4.2 管理要求（1）小区管理：设立专门的小区物业管理机构，负责小区的日常管理和维护。
（2）安全管理：合理规划小区的安防系统，确保居民人身和财产安全。
（3）绿化管理：设计合理的绿化布局，保护和维护小区的景观环境。
五、项目时间和成本5.1 项目时间计划本项目估计总工期为两年，具体时间计划将根据实际情况进行细化。
高层住宅设计任务书高层住宅是一种特殊的住宅类型，其设计与普通住宅设计存在很大的差别。
因此，在进行高层住宅设计前，需要制定一份详细的设计任务书，以确保高层住宅的设计满足业主的需求和规划要求。
一、总体要求1.综合考虑周边环境高层住宅应当考虑其周边环境，以确保与周边建筑物和环境相协调。
充分考虑周边交通情况，制定出适当的停车方案。
2.优化空间利用设计应当优化空间利用，将建筑面积最大化，同时满足规划要求和业主需求。
保证每个住户都能享受到最优质的居住空间。
3.合理考虑底部设计底部设计应当科学合理，包括入口、公共区域、绿化和停车场等，应当达到规划要求，同时考虑业主需求和市政设施。
4.节能环保设计应当尽可能考虑节能环保，包括建筑材料的使用、能源消耗等，同时确保高层住宅有良好的通风和采光。
二、建筑设计指标高层住宅的建筑高度及楼层数应当根据规划要求和业主需求制定。
2.建筑面积建筑面积应当在规划要求的范围内，并满足业主需求。
3.建筑结构建筑结构应当选择符合规划要求的结构形式，并考虑其承载力和安全性。
4.大厅及公共区域大厅及公共区域设计应当达到规划要求，并满足业主需求。
公共区域的通风和采光应当确保良好。
5.住宅布局住宅布局应当符合规划要求，并考虑业主需求。
每个住户的卧室、厨房和客厅等区域的布局应当科学合理。
6.住宅面积住宅面积应当满足业主需求，并遵循规划要求。
7.采光和通风住宅的采光和通风应当保证良好，遵循规划和业主需求。
8.空气质量住宅的空气质量应当达到标准，确保居住舒适。
建筑样式应当符合规划要求和地域特色，并考虑业主需求。
三、建筑材料和设备1.建筑材料建筑材料应当符合规划要求和节能环保的要求，并保证建筑的安全性。
2.电梯设备电梯设备应当满足国家标准并考虑业主需求。
3.空调设备空调设备应当满足国家标准，并考虑节能要求。
4.供水和排水设备供水和排水设备应当满足规划要求，保证供水和排水的稳定性。
5.消防设备消防设备应当满足规划要求和业主需求，确保高层住宅的消防安全。

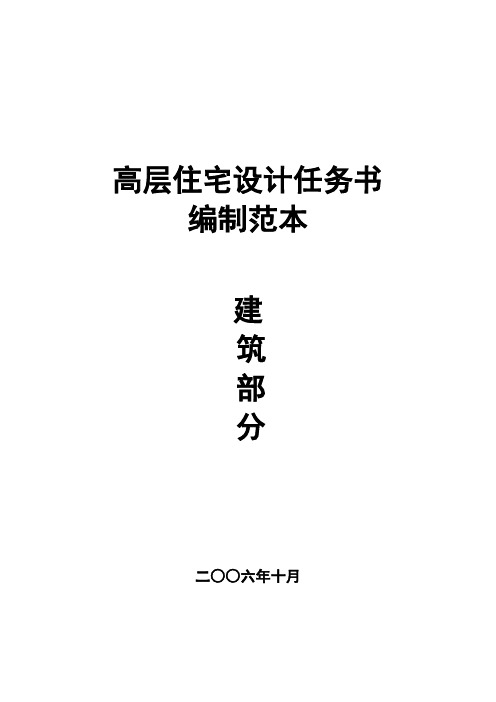

高层住宅设计任务书编制范本建筑部分二○○六年十月前言本范本由总则、建筑专业、制图标准共三部分组成。
主要针对高层住宅项目初步设计及施工图设计作出了要求。
目录1.制图标准 (12)3．1图纸目录 (12)3．2设计说明 (12)3．3总平面图 (12)3．4各层平面图 (12)3．5立面 (13)3．6剖面 (13)3．7户型大样 (13)3．8厨卫大样 (13)3．9楼梯大样 (14)3．10门窗大样及门窗表 (14)3．11外墙大样 (14)3．12其它细部大样 (14)2.总则 (2)1.1 目的 (2)1.2 依据 (2)1.3 适用范围 (2)1.4 内容说明 (2)1.5 修订方式 (2)1.6 解释权 (2)3.建筑专业 (3)2.1 设计说明 (3)2.2 住宅设计统一技术要求 (3)2.3 高层住宅装修标准及设备配置 (11)总体要求：（1）根据政府有关部门批准的相关阶段图纸及政府部门的审查意见和建设单位提供的有关资料进行设计。
（2）平面图中剪力墙厚度、长度、布置必须与结施一致。
家具、洁具、厨具、空调布置必须与相应的水、电施工图布置一致。
地下室平面图中，集水坑、排风井的尺寸、定位必须与结施、水施、设施一致。
平面图中，门窗洞口与剪力墙不能设短填充墙，应调整洞口尺寸或剪力墙墙肢长度。
（3）提供给建设单位的电子文档必须按要求的比例绘制，标注尺寸必须与实际尺寸一致，且与最终施工图纸吻合，所用电子文档可直接核算产权面积，即：建筑专业图纸中剪力墙厚度及柱子大小应完全按照结构尺寸绘制（包括其中柱断面变化后尺寸），所有标注尺寸应同实际绘制尺寸一致。
（4）建筑平面图应标明消火栓位置。
消火栓宜暗设于墙内。
3．1图纸目录3．2设计说明3．3总平面图3．3．1 用地红线坐标；3．3．2 轴线编号定位；3．3．3 标明消防车行线及消防车道，消防登高面,操作面布置，防火间距（参照消防批文），日照间距，道路网；3．3．4 竖向设计，±0.000标高，入口标示；3．3．5 指北针3．3．6 配套用房3．4各层平面图3．4．1应正确编写轴线定位及轴号。
高层及综合商业建筑设计（08建筑学专业四年级第二学期）一、项目背景和基地条件该项目是一个内容包括综合性商业、餐饮、写字楼（行政办公）、酒店等功能的综合性商业建筑，位于某市东西向主干道利民东路南侧，环园路西侧的转角处，基地西侧、南侧为商业用地，环园路东侧是城市公园，地下层为停车场、设备用房，局部为自行车停车库、地上一至四层为综合性商场、超市、休闲健身、餐饮等，5-16层为写字楼，17—25层为酒店或酒店式公寓。
建设用地面积为10185平方米，按城市规划的要求，建筑后退北侧、东侧红线大于等于10米（详见地形图）。
二、设计目的本项目设计的目的是希望通过建筑方案设计来探索现代城市综合性商业建筑的设计理念和模式，并借此来进一步扩展建筑学的知识面，通过初步设计和施工图设计，对建筑设计进一步深化。
三、设计依据1、指令性依据（1）设计任务书（2）地形图（附件一）2、指导性依据（1）国家相关规范（2）地方城市规划设计条件等四、规划及建筑设计要求1、理念和目标面向新时代、新功能，面向发展，突出综合性商业建筑的功能处理、体现综合性商业建筑形象特点是本设计的重点。
2、设计原则（1）功能合理布局：建筑布局应进行合理的功能分区和交通组织、以提高商业效益、便于管理。
根据各功能之间的关系与需求，合理安排出入口。
（2）优化商业环境：设计需综合处理好通风采光，创造舒适亲切的宜人商业环境。
结构选型和房间尺度及设备管道，应符合和适应建筑技术的要求。
（3）塑造形象标志：该项目位于城市中心区，建筑形象塑造应具有特色和标志性，并应考虑到与其功能相吻合的建筑特点，注意主楼、裙楼的和谐统一。
（4）“人性化”设计：要坚持以人为本的原则，紧紧围绕人的活动，为市民及在其中的办公人员工作与酒店住宿创造良好的环境。
（5）“开放式”格局：要特别推动建筑与周边地块之间交流方式的多样化与多层次，形成建筑与环境互动协调的“开放式”格局。
（6）节约土地：坚持节约土地的原则，合理安排建筑与广场、绿化的关系。
高层办公楼方案设计高层办公楼方案设计一、设计依据1．《民用建筑设计通则》 GB 50352-20052. 《高层民用建筑设计防火规范》GB 50045-953. 《办公建筑设计规范》JGJ 67―20064. 《建筑设计防火规范》 GB 50016-20065. 《汽车库建筑设计规范》JGJ100-986. 《商店建筑设计规范》JGJ48-887. 《汽车库、修车库、停车场设计防火规范》 GB 50067-978. 《高层办公楼设计任务书》二、基地条件本项目位于某城市核心地带，地理位置优越。
建筑总用地面积7379平方米。
基地西、南两侧滨临城市交通主干道，西北两侧为某高档住宅小区。
基地位置视线通透，地势平坦。
周边基础设计完备。
三、规划构思1.总平面布置：总图布置结合原有地形的优势，呼应周边的交通流线组织方式布置。
主体建筑物大致呈环状布置在地块靠北位置，让出前方空间作为集中疏散广场，兼作为商业部分的配套。
地面形式主要以硬质铺地为主，这种做法降低了建造成本和后期维护成本。
空间上看，形体上采用的是“主楼+群楼”的形式，这种形式是为了迎合商业建筑对大开间的空间上的需求。
并且，裙楼与主楼之间的交相辉映也让建筑本身在空间上形成层次感。
2.景观布置：本方案中景观的布置方式采用“一轴两心”的设计理念。
融入中国南方建筑“前庭后院”的设计思想。
一轴：景观主轴的由城市主干道的十字路口引入，贯通基地本身。
由于城市道路的性质决定了该十字路口有一种重要的地标性质，并且这里将会成为视线的一个集中交汇的地方。
人群视线由远及近，引导进入建筑主体。
转弯处采用矮型灌木和水池的景观处理，营造一种“屏风”的作用，产生似隔非隔的意识形态。
彰显建筑本身的`一种卓越气质。
两心：两心是围绕建筑的“前庭后院”打造的。
前庭主要为广场铺地，视线较为通畅，但是在视觉上缺少一种视觉中心。
所以在此处设计景观水池（旱喷）一处，对内作为景观的重要节点，对外作为视线引导的一种方式。
高层住宅楼设计任务书一、项目概述1、项目名称：＿____高层住宅楼项目2、项目地点：＿____3、项目规模：总建筑面积约_____平方米，地上_____层，地下_____层。
4、项目背景：随着城市的发展和人口的增长，为满足居民的居住需求，提高居住品质，特启动本高层住宅楼项目的设计工作。
二、设计依据1、国家及地方现行的有关建筑设计规范、规程及标准。
2、项目所在地的城市规划要求及相关规定。
3、项目的可行性研究报告及相关批文。
4、建设单位提供的设计任务书及相关要求。
三、设计要求1、建筑功能住宅部分：设计多种户型，满足不同家庭结构和居住需求，包括一居室、两居室、三居室等。
户型布局合理，动静分区，采光通风良好。
公共部分：设置电梯厅、楼梯间、走廊等公共交通空间，满足消防和疏散要求。
同时，考虑设置物业管理用房、垃圾收集点等配套设施。
地下部分：规划地下停车场，满足居民停车需求，并设置设备用房等。
2、建筑外观建筑造型应简洁大方，具有现代感和城市特色。
外立面材料应选择经久耐用、美观环保的材料。
注重建筑色彩的搭配，与周边环境相协调。
3、建筑结构结构设计应满足安全、可靠、经济的要求。
合理选择结构体系，考虑抗震、防风等因素。
4、建筑设备给排水系统：设计合理的供水和排水系统，保证居民生活用水和污水排放的顺畅。
电气系统：包括照明、插座、弱电等系统，满足居民日常生活和智能化需求。
暖通空调系统：根据当地气候条件，设计合适的采暖、通风和空调系统，保证室内舒适的环境。
5、消防设计严格按照消防规范进行设计，设置消防通道、疏散楼梯、消防设施等。
保证建筑的防火分区、防火间距等符合要求。
6、无障碍设计建筑入口、公共通道、电梯等应考虑无障碍设计，方便残疾人、老年人等特殊人群的使用。
四、户型设计1、户型面积及比例一居室：面积约_____平方米，占比_____%。
两居室：面积约_____平方米，占比_____%。
三居室：面积约_____平方米，占比_____%。
高层办公建筑设计任务书一、教学要求：四年级建筑设计课程的重点是大型公共建筑设计专题。
通过该课题的训练，使学生掌握在一定的城市环境和经济水准条件下，处理功能技术与较复杂、造型要求较高的高层公共建筑及其它大型公共建筑的设计方法。
课题强调各种相关学科、相关专业的交叉，树立综合意识和广义环境意识，培养学生解决综合设计问题的能力。
课程过程中重点应注意以下三方面的学习：1、场地设计：综合地段的地形条件、规划条件、规范要求，周边城市建筑环境、交通环境，处理好建筑总体布局、地段内外的人、车流交通布局，主、次入口的设置，场地停车、绿化环境设计。
2、建筑设计：正确理解相关规范与指标，组织好各功能空间的组合及主次流线关系。
综合建筑平面、立面的设计，塑造室内外协调统一的空间组合和外观造型。
3、技术设计：鉴于大型公共建筑构成的综合性、复杂性，应注重结构选型、设备选型对设计构思、空间处理的影响，并结合智能、节能、生态等设计因素。
二、设计阶段及成果要求（一）快题要求：通过讲课和讨论课，初步了解高层建筑的规范要求。
1/1000总图、1/300裙房各层及标准层平面图，剖面、立面图各二个。
（二）一草要求：1/1000总图、裙房各层平面图、标准层平面图以透视草图或1/500工作模型探讨方案。
交调研报告。
（三）二草要求：1/1000总图，1/300各层平面图、剖面图、立面图要求以1/1000、1/300工作模型参加评图有构思说明参加评图（四）三草要求：1/1000总图，1/300各层平面图、剖面图、立面图1/300工作模型、设计说明与指标（五）设计成果要求：设计说明（1000字左右）经济技术指标3．1/300正式模型（材料不限）4．外观效果图（图纸尺寸：1#图841×594，表现方式不限）5．1/500总平面，要求标注场地主次入口及建筑各入口位置，停车场及车库入口，建筑总尺寸及场地主要标高。
6．1/300各层平面、四个立面、二个剖面，要求标注各房间名称。
4.3高层建筑设计任务书【课程设计任务(一) 高层办公综合楼设计】A、设计内容本项目按国内一流智能化综合化办公大楼考虑设计，承担多种办公功能，并适当考虑会议、休闲、餐饮等配套服务功能，成为综合性5A级写字楼。
基地位于福建石化集团总部大楼位于福州市连江路西侧，塔头路南侧，原二化氮氧站地块。
用地性质为工业用地，该地块建筑用地面积10702㎡。
地块西侧为规划路和部分二化生活区，东邻建设中的泰禾城市广场，是未来福州东区最核心地带，周边环境条件较为优越。
地块东面连江路和北面塔头路为城市快速交通主干道，交通便捷、畅顺。
给水、排水、供电、通信网络等市政管网均可接入场地，基础设施条件完善。
B、设计条件1、建筑用地面积：10702㎡；建筑容积率；小于等于4.0；建筑密度：小于等于30%；建筑高度：高度小于等于100m。
2、建筑退红线：符合《福州市城市规划管理技术规定（暂行）》中第二类建设区的相关文件要求，同时满足以下规定：（1）建筑后退连江路不小于35m，后退塔头路不小于20m，后退规划路不小于10m；（2）城市道路交叉口周边的建筑退让道路规划红线距离，应自道路规划红线直线段与曲线段切点的连接线算起；（3）沿连江路规划红线应设置不小于25m的绿化带，对外开放使用；（4）建筑后退绿线不小于10m，地下室边界线退让沿城市道路两侧的规划绿化带的绿线不小于3m，建筑裙房退让南侧用地红线不小于12m；7、停车方式：以地下室停车为主，地下室拟停机动车150辆，地面安排临时停车位（考虑大型车辆），非机动车车位按1个/100㎡设置。
C、项目功能需求1、办公区域：办公区域设置在大楼的主楼，满足各个职能部门办公需要。
内部职能部门楼层安排强调方便业务交流。
以下功能布局以25层为例，类推：1)屋顶设景观平台；2)25层生产调度中心和产品展示中心；3)24层设置集团公司领导办公室、会客室，领导办公室设置独立卫生间及休息室；4)22—23层设集团机关员工办公室；5)20—21层设产品研发中心：6)19层及以下为下属单位办公室；7)9—24层每层设置一间多媒体会议室，50—60㎡。
土木工程专业高层建筑结构设计课程设计指导教师：李业学本组成员：土木1313班陈惟2013521011 庄翔2013521016曾科2013521018 黄心愿2013531023张雨申2013521013 方利国2013521031土木1112班彭柳月2011121250 ；陈程2011121204 设计时间：2013年12月16日至2013年12月27日湖北文理学院建筑工程学院目录一、课程设计性质及目的多层框架结构课程设计是土木工程专业重要的实践性教学环节，学生运用所学的框架结构设计的专业知识进行课程设计实践，巩固和进一步掌握多层框架结构设计的知识，并为今后毕业设计做必要准备。
通过课程设计使学生掌握结构设计从收集资料、方案比较、设计理论、设计计算、绘图的全过程，培养学生的工程结构设计能力。
2.建筑设计说明2.1设计简介建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。
着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。
各个细部的构造方式等。
创造出既符合科学性又具有艺术的生产和生活环境。
建筑设计在整个工程设计中起着主导和先行的作用，除考虑上述各种要求以外，还应考虑建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料，劳动力，投资和时间来实现各种要求，使建筑物做到适用，经济，坚固，美观，这要求建筑师认真学习和贯彻建筑方针政策，正确学习掌握建筑标准，同时要具有广泛的科学技术知识。
2.2建筑设计方案2.2.1建筑平面设计图2.2.2建筑设计做法上人屋面做法：考虑屋顶上人的需要，采用女儿墙边天沟内排水沟，双坡排水；屋面做法由下至上依次为钢筋混凝土屋面板（100mm），聚苯乙烯泡沫塑料保温板（50mm），1:8水泥陶粒找坡层（平均厚80mm），1:3水泥砂浆找平层（20mm），SBS改性沥青防水卷材，细石混凝土（30mm）。
女儿墙构造柱：女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起。
墙体做法：外墙体均采用蒸压粉煤灰加气混凝土砌块，外墙厚240mm，白色乳胶粉刷外墙面，水泥粉刷内墙面；内墙为蒸压粉煤灰加气混凝土砌块，厚240mm，双面水泥粉刷。
楼面做法：25mm硬木地板，地板格栅，20mm厚水泥砂浆找平层，100mm 厚现浇钢筋混凝土板，10mm厚水泥石膏砂浆打底。
楼梯做法：楼梯采用混凝土板式楼梯。
散水做法：散水的坡度为4%，40厚C20细石混凝土，撒1：2水泥黄砂压实抹光，120厚碎石或碎砖灌M2.5混合砂浆，每隔10m设伸缩缝一道，墙身与散水设10宽，沥青砂浆嵌缝，散水面宽600。
2.2.3材料选用混凝土：主体框架结构采用C30混凝土钢筋：纵向受力钢筋采用热轧钢筋HRB400，其余采用热轧钢筋HPB300；墙体：内外墙采用普通砖，其尺寸240mm×115mm×53mm，查《荷载规范》得γ=18 kN/m3；窗：钢塑门窗，γ=0.45 kN/m3；门：木门，γ=0.2kN/m3；活荷载：上人屋面均布活荷载标准值1.1kN/2m，楼面活荷载标准值2kN/㎡。
3.结构布置3.1结构选型结构体系选型：采用钢筋混凝土现浇框架结构体系。
屋面结构：采用现浇钢筋混凝土上人防水屋面。
楼面结构：全部采用现浇钢筋混凝土楼盖。
楼梯结构：采用现浇钢筋混凝土板式楼梯。
图3.1结构布置图3.2构件拟定尺寸3.2.1板截面尺寸拟定根据《钢筋混凝土结构设计规范》，板按塑性理论计算，本设计板厚取h=100mm 。
3.2.2梁截面尺寸拟定梁截面高度按跨度的1/10~1/15进行估算，梁截面宽度取梁高的1/2~1/4。
本方案中所计算的一榀框架框架主梁跨度分别为6900和6300。
所以主梁截面高度：1h =（1/10~1/15）×6900=460~690mm2h =（1/10~1/15）×6300=420~630mm取1h =600mm ，1b =250mm ；次梁截面均取250mm ×400mm 。
3.2.3柱截面尺寸拟定柱截面尺寸可根据式cN f ][N A c μ≥估算。
该框架结构的抗震等级为二级，其轴压比限值8.0][N =μ；各层的重力荷载代表值近似取14-2m KN ⋅，由图可知边柱及中柱的负载面积分别为6.9x6.3/2=21.74和(6.9x6.3+3x6.9)/2=32.1，取1.25=β，n=3，由公式可得第一层柱截面面积为中柱321.2532.1141031500000.814.3A C mm ⨯⨯⨯⨯==⨯1 边柱 321.2521.74141031000000.814.3A C mm ⨯⨯⨯⨯==⨯ 根据上述计算结果并综合考虑其它因素，架柱截面尺寸取值均为500mmX500mm 。
4.框架计算简图及线刚度计算4.1确定框架计算简图（图4.1）框架计算单元如图4.1所示，取一榀框架计算。
假定框架柱嵌固于基础顶面，框架梁与柱刚接。
由于各层柱的截面尺寸不变，故梁跨等于柱截面形心轴线之间的距离，底层柱高为4.20m，其余各层柱高从楼面算至上一层楼面(即层高)，故均为3.30m。
