刮水继电器的工作原理刮水继电器是一种用于控制和保护电动机启动和停止的电气装置。

它的主要工作原理是通过控制电路中的继电器开合，使电流在开关和控制装置之间切换，从而控制电动机的运行。

刮水继电器通常包含两个主要元件：继电器和刮片。

继电器是一个电磁开关，由线圈和磁性铁心组成，用于控制电流的开闭。

刮片则是用于改变继电器的接点位置，从而实现电流的切换。

当刮水继电器启动时，电流通过线圈，产生电磁感应，使磁性铁心受力而吸引。

这个过程需要一定时间，称为吸合时间。

一旦继电器吸合，接点会闭合，电流从控制装置中流向电动机，电动机开始运行。

当刮水继电器停止时，电流通过线圈被切断，磁性铁心失去电磁吸引力，回弹到原来的位置。

这个过程需要一定的时间，称为释放时间。

一旦继电器释放，接点会打开，电流被切断，电动机停止运行。

刮水继电器的吸合和释放过程是由线圈和磁性铁心的物理特性决定的。

线圈中的电流产生的磁场会引起磁性铁心的磁化，从而产生吸合力。

而在切断电流时，磁化会消失，磁性铁心会恢复原来的状态。

刮水继电器的工作原理可以进一步解释为：当控制装置向继电器提供激励电信号时，继电器的线圈中会有电流流过，产生一个磁场。

这个磁场会使磁性铁心受力吸引，使接点闭合，电流从控制装置通过继电器流向电动机。

当停止激励电信号时，线圈的电流被切断，磁场消失，磁性铁心恢复原来状态，释放弹簧的力量使接点打开，切断电流，电动机停止运行。

刮水继电器的工作原理可用以下步骤总结：1. 接通电源：控制装置向继电器提供激励电信号。

2. 线圈激励：继电器的线圈中流过电流，产生磁场。

3. 吸合作用：磁场使磁性铁心受力吸引，使接点闭合，电流从控制装置流向电动机，电动机启动。

4. 停止激励：停止激励电信号，线圈电流被切断，磁场消失。

5. 释放作用：磁性铁心恢复原来状态，释放弹簧的力量使接点打开，切断电流，电动机停止运行。

总结来说，刮水继电器的工作原理是通过控制线圈中的电流来控制继电器的开闭状态，并通过刮片改变接点位置，从而控制电流的流向，实现电动机的启动和停止。

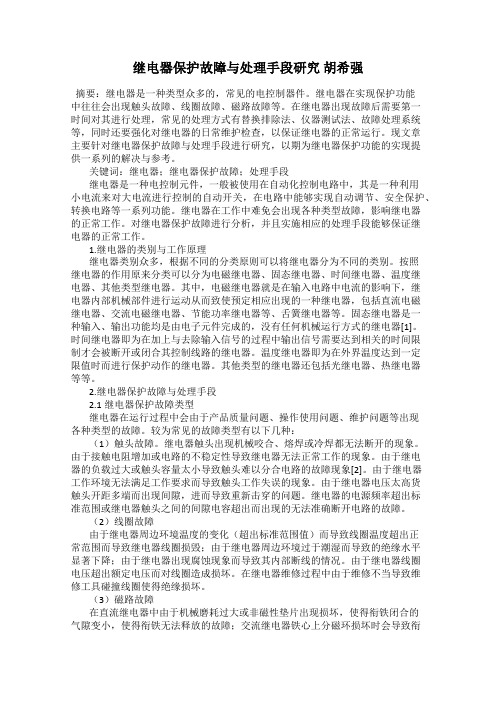

继电器保护故障与处理手段研究胡希强摘要：继电器是一种类型众多的，常见的电控制器件。
