AM及SSB调制与解调详解

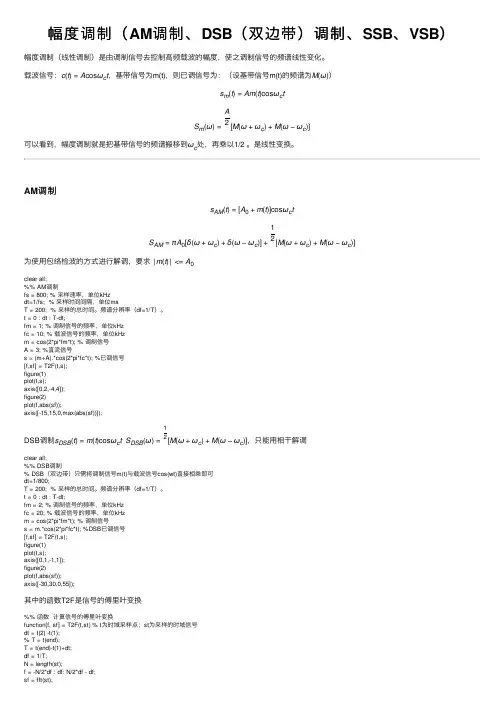

幅度调制（AM调制、DSB（双边带）调制、SSB、VSB）幅度调制（线性调制）是由调制信号去控制⾼频载波的幅度，使之调制信号的频谱线性变化。

载波信号：c(t)=A cosωc t，基带信号为m(t)，则已调信号为：（设基带信号m(t)的频谱为M(ω)）s m(t)=Am(t)cosωc tS m(ω)=A2[M(ω+ωc)+M(ω−ωc)]可以看到，幅度调制就是把基带信号的频谱搬移到ωc处，再乘以1/2 。

是线性变换。

AM调制s AM(t)=[A0+m(t)]cosωc tS AM=πA0[δ(ω+ωc)+δ(ω−ωc)]+12[M(ω+ωc)+M(ω−ωc)]为使⽤包络检波的⽅式进⾏解调，要求 |m(t)|<=A0 clear all;%% AM调制fs = 800; % 采样速率，单位kHzdt=1/fs; % 采样时间间隔，单位msT = 200; % 采样的总时间。

频谱分辨率（df=1/T）。

t = 0 : dt : T-dt;fm = 1; % 调制信号的频率，单位kHzfc = 10; % 载波信号的频率，单位kHzm = cos(2*pi*fm*t); % 调制信号A = 3; %直流信号s = (m+A).*cos(2*pi*fc*t); %已调信号[f,sf] = T2F(t,s);figure(1)plot(t,s);axis([0,2,-4,4]);figure(2)plot(f,abs(sf));axis([-15,15,0,max(abs(sf))]);DSB调制s DSB(t)=m(t)cosωc t S DSB(ω)=12[M(ω+ωc)+M(ω−ωc)]，只能⽤相⼲解调clear all;%% DSB调制% DSB（双边带）只需将调制信号m(t)与载波信号cos(wt)直接相乘即可dt=1/800;T = 200; % 采样的总时间。

频谱分辨率（df=1/T）。

通信原理课程设计设计题目：AM 及SSB 调制与解调及抗噪声性能分析班级：学生姓名：学生学号：指导老师：目录一、引言 (3)1.1概述 (3)1.2课程设计的目的 (3)1.3课程设计的要求 (3)二、A M调制与解调及抗噪声性能分析 (4)2.1AM 调制与解调 (4)2.1.1AM 调制与解调原理 (4)2.1.2调试过程 (6)2.2相干解调的抗噪声性能分析 (9)2.2.1 抗噪声性能分析原理 (9)2.2.2调试过程 (10)三、S SB调制与解调及抗噪声性能分析 (12)3.1 SSB 调制与解调原理 (12)3.2SSB 调制解调系统抗噪声性能分析 (13)3.3调试过程 (15)四、心得体会 (19)五、参考文献 (19)一、引言1.1概述《通信原理》是通信工程专业的一门极为重要的专业基础课，但内容抽象，基本概念较多，是一门难度较大的课程，通过MATLAB仿真能让我们更清晰地理解它的原理，因此信号的调制与解调在通信系统中具有重要的作用。

本课程设计是AM及SSB 调制解调系统的设计与仿真，用于实现AM及SSB 信号的调制解调过程，并显示仿真结果，根据仿真显示结果分析所设计的系统性能。

在课程设计中，幅度调制是用调制信号去控制高频载波的振幅，使其按调制信号的规律变化，其他参数不变。

同时也是使高频载波的振幅载有传输信息的调制方式。

1.2课程设计的目的在此次课程设计中，我需要通过多方搜集资料与分析：(1)掌握模拟系统AM和SSB调制与解调的原理；(2)来理解并掌握AM和SSB调制解调的具体过程和它在MATLAB中的实现方法；(3)掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用MATLAB进行编程仿真的能力。

通过这个课程设计，我将更清晰地了解AM和SSB的调制解调原理，同时加深对MATLAB这款《通信原理》辅助教学操作的熟练度。

1.3课程设计的要求(1)熟悉MATLAB的使用方法，掌握AM信号的调制解调原理，以此为基础用MATLAB编程实现信号的调制解调；(2)设计实现AM调制与解调的模拟系统，给出系统的原理框图，对系统的主要参数进行设计说明；(3)采用MATLAB语言设计相关程序，实现系统的功能，要求采用一种方式进行仿真，即直接采用MATLAB语言编程的静态方式。

通信原理课程设计设计题目：AM及SSB调制与解调及抗噪声性能分析班级：学生：学生学号：指导老师：目录一、引言..................................................................................................... 错误!未定义书签。

概述........................................................................................................................ 错误!未定义书签。

课程设计的目的.................................................................................................... 错误!未定义书签。

课程设计的要求.................................................................................................... 错误!未定义书签。

二、AM调制与解调及抗噪声性能分析 .................................................. 错误!未定义书签。

AM调制与解调 ..................................................................................................... 错误!未定义书签。

AM调制与解调原理 ..................................................................................... 错误!未定义书签。

实验3 SSB信号的调制与解调1、实验目的掌握单边带调制（SSB）的调制和解调技术，了解其实现原理；通过实验，学习利用AM、AGC、高通滤波器和频率合成技术实现SSB调制和解调；熟练掌握实验中使用的各种仪器的使用方法。

2、实验原理2.1 单边带调制（SSB）单边带调制（SSB），也称单边带抑制（SSB-SC），是通过在AM调制信号中去掉一个边带来实现压缩信息信号带宽的一种调制方式。

通过单边带调制技术可以实现带宽压缩、频谱效率高等优点。

将带宽压缩到原来的一半或更少，或增加频带的利用率，提高信号的传输品质。

单边带解调是指将带有单边带的信号，通过解调电路恢复出原始的AM调制信号。

在单边带解调电路中一般采用同相和正交相两路解调，最后合成成为原始AM调制信号。

3、实验器材和仪器信号源、AM调制解调装置、示波器、函数发生器、多用电表、高通滤波器、信号发生器、频率计等。

4、实验步骤步骤一：将信号源中的20 kHz正弦波经过3.5 kHz高通滤波器滤波后，接入AM调制解调装置中的输入端；步骤二：调节AM调制解调装置中的AM深度到40%，打开AGC自动增益控制电路；步骤三：调节AM调制解调装置中的LO频率为115.5 kHz，选择LSB单边带发射；步骤四：调节信号源中的20 kHz正弦波频率，使频率计读数达到19.5 kHz左右，观察示波器上的信号；步骤五：检查示波器上的波形是否满足LSB单边带的特点。

步骤一：将频率为115.5 kHz的SSB信号接入同相解调电路及正交解调电路中，将解调信号分别接入示波器观察；步骤二：调节同相解调电路中的LO频率为115.5 kHz，调节正交解调电路中的LO频率为115.505 kHz；步骤三：对示波器上的同相、正交解调信号分别进行滤波，将滤波后的信号再次输入AM调制解调装置中进行合成；步骤四：调节合成后的信号深度为40%，观察示波器上的波形，判断SSB解调是否成功。

5、实验注意事项5.1 保护好实验仪器和设备。

1引言 (1)2 SystemView的基本介绍 (2)3模拟调制系统的设计与分析 (4)3.1 AM的调制解调 (4)3.1.1 AM的调制解调原理 (4)3.1.2 AM调制解调的仿真设计及分析 (5)3.2 DSB调制解调 (7)3.2.1 DSB调制解调原理 (7)3.2.2 DSB调制解调仿真设计及分析 (7)3.3 SSB的调制解调 (9)3.3.1 SSB的调制原理 (9)3.3.2 SSB的调制解调仿真设计及分析 (10)3.4三种幅度调制系统的比较 (13)4 数字调制解调系统 (14)4.1数字信号基带传输原理 (14)4.2 2ASK的调制解调 (14)4.2.1 2ASK调制与解调基本原理及其分析 (14)4.2.3 2ASK系统仿真设计及分析 (15)4.3 2FSK的调制解调 (18)4.3.1 2FSK调制与解调基本原理及其分析 (18)4.3.2 2FSK系统仿真设计及分析 (19)4.4 2PSK的调制解调 (20)4.4.1 2PSK调制与解调基本原理及其分析 (20)4.4.2 2PSK系统仿真设计及分析 (21)5信号的抽样与恢复 (24)5.1 抽样定理 (24)5.2 信号的采样与恢复仿真及分析 (24)6 增量调制与解调 (27)6.1增量调制原理 (27)6.2 增量调制仿真设计及分析 (28)7 结论 (30)参考文献 (31)在当今信息社会，通信已经成为整个社会的高级“神经中枢”，通信技术变得越来越重要，没有通信的人类社会将是不堪设想的。

通信按传统的理解就是信息的传递与交换。

一般来说，通信系统是由信源、发送设备、信道、接收设备、信宿组成，其系统组成如图1-1所示：（发送端） （接收端）图1-1 通信系统的组成一般发送端要有调制器，接收端要有解调器，这就用到了调制与解调技术。

调制可分为模拟调制和数字调制，模拟调制常用的方法有AM 调制、DSB 调制及SSB 调制等。

高频电子线路——振幅调制电路(AM,DSB,SSB)调制与解调目录摘要 (1)引言 (2)原理说明 (3)实验分析 (5)总结 (18)参考文献 (19)摘要MATLAB是一个包含大量计算算法的集合。

其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。

函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。

在计算要求相同的情况下，使用MATLAB 的编程工作量会大大减少。

函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等。

本文介绍了利用MATLAB函数仿真信号，建立双边带（DSB）调制与解调模型，分析双边带（DSB）调制与解调特性，仿真结果与理论很好地吻合，验证了仿真结果的正确性。

引言我们知道，信号通过一定的传输介质在发射机和接收机之间进行传送时，信号的原始形式一般不适合传输。

因此，必须转换它们的形式。

将低频信号加载到高频载波的过程，或者说把信息加载到信息载体上以便于传输的处理过程，称为调制。

所谓“加载”，其实质是使高频载波信号（信息载体）的某个特性参数随信息信号的大小呈线性变化的过程。

通常称代表信息的信号为调制信号，称信息载体信号为载波信号，称调制后的频带信号为已调波信号。

标准振幅调制（AM）是一种相对便宜，质量不高的调制形式。

在普通调幅波（AM）信号中，有用信息只携带在变频带内，而载波本身并不携带信息，但它的功率却占用了整个调幅波功率的绝大部分，因而AM调幅波的功率浪费大，效率低。

而在双边带调制（DSB）中，将载波分量抑制掉，就可形成抑制载波的双边带信号，从而提高效率。

由于上下边带包含信息相同，两个边带的发射是多余的，为节约频带，提高系统的功率和频带利用率，常采用单边带（SSB）调制系统。

课程设计电子与信息工程学院信息与通信工程系振幅调制信号的解调过程称为同步检波。

有载波振幅调制信号的包络直接反应调制信号的变化规律，可以用二极管包络检波的方法进行检波。

而抑制载波的双边带或单边带振幅调制信号的包络不能直接反应调制信号的变化规律，无法用包络检波进行解调，所以要采用同步检波方法。

同步检波器主要适用于对DSB和SSB信号进行解调，也可以用于AM，但是一般AM调制信号都用包络检波来进行检波。

同步检波法是加一个与载波同调制系统和同步检波器的AM；Multisim；调制1 MC1496芯片设计 (2)1.1MC1496内部结构及基本性能 (2)2 信号调制的一般方法 (4)2.1模拟调制 (4)2.2数字调制 (5)2.3脉冲调制 (5)3 振幅调制.3.1基本原理3.2AM调制与仿真实现.3.3DSB调制与仿真实现4解调.4.1同步检波器原理框图 (14) (15)5 小结与体会 (16)6附录：总电路图 (16)1 MC1496芯片设计1.1 MC1496内部结构及基本性能在高频电子线路，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正式实现两个模CRT显所示图1.1 MC1496内部结构图MC1496是由互补双极性工艺制作而成，它包含有四个高精度四象限乘法单元。

温度漂移小于0．005％／℃。

0．3μV／Hz的点噪声电压使低失真的Y通道只有0．02％的总谐波失真噪声，四个8MHz通道的总静止功耗也仅为150mW。

MC1496的工作温度范围为－40℃～＋85℃。

MC1496的其它主要特性如下：●四个独立输入通道；●四象限乘法信号；●电压输入电压输出；●乘法运算无需外部元件；●电压输出：W＝（X×Y）／2.5V，其中X或Y●具有优良的温度稳定性：0．005％；●低功耗2 信号调制的一般方法调制就是对信号源的信息进行处理，使其变为适合于信道传输的形式的过程。

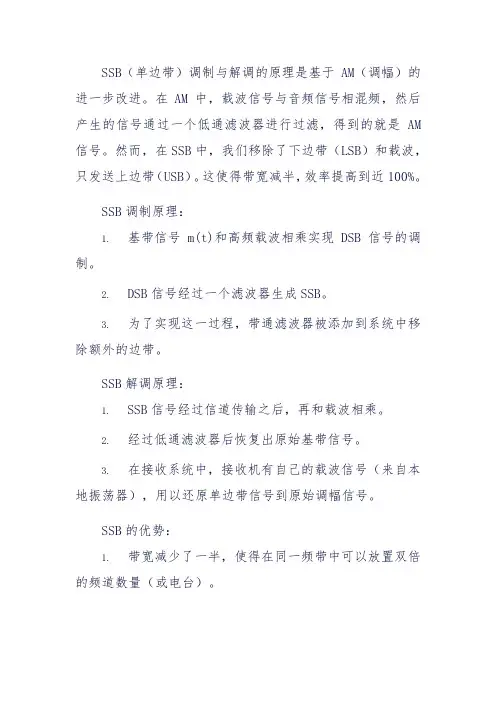

SSB（单边带）调制与解调的原理是基于AM（调幅）的进一步改进。

在AM中，载波信号与音频信号相混频，然后产生的信号通过一个低通滤波器进行过滤，得到的就是AM 信号。

然而，在SSB中，我们移除了下边带（LSB）和载波，只发送上边带（USB）。

这使得带宽减半，效率提高到近100%。

SSB调制原理：
1.基带信号m(t)和高频载波相乘实现DSB信号的调制。

2.DSB信号经过一个滤波器生成SSB。

3.为了实现这一过程，带通滤波器被添加到系统中移除额外的边带。

SSB解调原理：
1.SSB信号经过信道传输之后，再和载波相乘。

2.经过低通滤波器后恢复出原始基带信号。

3.在接收系统中，接收机有自己的载波信号（来自本地振荡器），用以还原单边带信号到原始调幅信号。

SSB的优势：
1.带宽减少了一半，使得在同一频带中可以放置双倍的频道数量（或电台）。

2.除非正在发送信息，否则没有传输载波，这有利于隐蔽信号并提高效率。

典型的AM系统传输存在两个相同边带的问题，为了防止解调时失真，其调制效率上限为33%。

而SSB系统中没有这个问题，其效率近100%。

总的来说，SSB调制与解调原理是基于AM的进一步优化，通过移除一个边带和载波，使得带宽减少了一半，同时提高了传输效率。

通信原理课程设计设计题目：AM及SSB调制与解调及抗噪声性能分析班级：学生姓名：学生学号：指导老师：目录一、引言 (3)1.1 概述 (3)1.2 课程设计的目的 (3)1.3 课程设计的要求 (3)二、AM调制与解调及抗噪声性能分析 (4)2.1 AM调制与解调 (4)2.1.1 AM调制与解调原理 (4)2.1.2调试过程 (6)2.2 相干解调的抗噪声性能分析 (9)2.2.1抗噪声性能分析原理 (9)2.2.2 调试过程 (10)三、SSB调制与解调及抗噪声性能分析 (12)3.1 SSB调制与解调原理 (12)3.2 SSB调制解调系统抗噪声性能分析 (13)3.3 调试过程 (15)四、心得体会 (19)五、参考文献 (19)一、引言1.1 概述《通信原理》是通信工程专业的一门极为重要的专业基础课，但内容抽象，基本概念较多，是一门难度较大的课程，通过MATLAB仿真能让我们更清晰地理解它的原理，因此信号的调制与解调在通信系统中具有重要的作用。

本课程设计是AM及SSB调制解调系统的设计与仿真，用于实现AM及SSB信号的调制解调过程，并显示仿真结果，根据仿真显示结果分析所设计的系统性能。

在课程设计中，幅度调制是用调制信号去控制高频载波的振幅，使其按调制信号的规律变化，其他参数不变。

同时也是使高频载波的振幅载有传输信息的调制方式。

1.2 课程设计的目的在此次课程设计中，我需要通过多方搜集资料与分析：(1) 掌握模拟系统AM和SSB调制与解调的原理；(2) 来理解并掌握AM和SSB调制解调的具体过程和它在MATLAB中的实现方法；(3) 掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用MATLAB进行编程仿真的能力。

通过这个课程设计，我将更清晰地了解AM和SSB的调制解调原理，同时加深对MATLAB这款《通信原理》辅助教学操作的熟练度。

1.3 课程设计的要求(1) 熟悉MATLAB的使用方法，掌握AM信号的调制解调原理，以此为基础用MATLAB编程实现信号的调制解调；(2) 设计实现AM调制与解调的模拟系统，给出系统的原理框图，对系统的主要参数进行设计说明；(3) 采用MATLAB语言设计相关程序，实现系统的功能，要求采用一种方式进行仿真，即直接采用MATLAB语言编程的静态方式。

SSB信号的调制与解调一．题目要求：用matlab 产生一个频率为1Hz，功率为1 的余弦信源，设载波频率,，试画出：SSB 调制信号的时域波形；采用相干解调后的SSB 信号波形;SSB 已调信号的功率谱；在接收端带通后加上窄带高斯噪声，单边功率谱密度0 n = 0。

1，重新解调。

二．实验原理：1.单边带调制只传送一个边带的调制方式，SSB信号的带宽是与消息信号m(t）相同。

对信号采取先调制搬频，再过低通(高通）滤波器取上（下）边带的方法进行调制。

2. 单边带信号解调方法:相干解调法相干解调后让信号过低通滤波器，取得有用信号()t m 21,其幅度为调制信号一半. 三． 实验结果与分析1. 信号发送端调制信号与载波时域图形：由题意生成一个频率为1Hz ，功率为1 的余弦信源,设载波频率,如图：t t如图，调制信号为低频信号,载波为高频信号。

()()[]()()()t t m t t m t m tt t m t t m 0002sin ˆ212cos 2121cos sin ˆcos ωωωωω++=+2. 假设信道理想，对信号进行调制与解调：-2-1012调制信号时域波形-1-0.500.51相干解调后的信号时域波形t如图可知，经相干解调后的单边带信号时域形状不变，仅仅是幅度变为原信号的一半。

3. 调制信号、SSB 信号与解调后信号频谱比较：-20-15-10-50510152002调制信号功率谱f-20-15-10-50510152002SSB 信号功率谱f-20-15-10-50510152001调制信号功率谱f由信号频谱图可知：（1） S SB 调制是对调制信号进行搬频之后去边带,其频带宽度与原调制信号相同，频带利用率提高. （2） 对SSB 信号进行相干解调还原出原始信号的频谱与原调制信号相同,但其幅度减半.从数学公式结合物理角度看,SSB 信号进行相干解调后仅有()t m 21为有用信号，其余频率成分被低通滤波器滤掉了。

东北大学分校电子信息系综合课程设计基于Multisim的调幅电路的仿真专业名称电子信息工程班级学号5081411学生曹翔指导教师王芬芬设计时间2011/6/22基于Multisim的调幅电路的仿真1.前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。

调制作用的实质就是使相同频率围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。

而要还原出被调制的信号就需要解调电路。

调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。

论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。

AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。

与AM信号相比，因为不存在载波分量，DSB调制效率是100%。

我们注意到DSB信号两个边带中任意一个都包含了M(w)的所有频谱成分，所以利用SSB调幅可以提高信道的利用率，所以选择SSB调制与解调作为课程设计的题目具有很大的实际意义。

论文主要是综述现代通信系统中AM ,DSB,SSB调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。

此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关容。

同时加强了团队合作意识，培养分析问题、解决问题的综合能力。

本次综合课设于2011年6月20日着手准备。

我团队四人：曹翔、婷婷、赖志娟、少楠分工合作，利用两天时间完成对设计题目的认识与了解，用三天时间完成了本次设计的仿真、调试。

2.基本理论由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。

因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。

所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。

2022年4月28日 北京邮电大学信息工程 SSB 信号的调制与解调 姓名： ××× 学 号： ×××指导教师：×××一、实验目的 (3)二、实验原理 (3)1、原理框图 (3)Ⅰ：SSB信号调制 (3)Ⅱ：SSB信号解调 (3)2、实验连接图 (4)Ⅰ：SSB信号调制 (4)Ⅱ：SSB信号解调 (4)三、实验内容 (5)四、试验设备 (5)五、实验步骤 (5)六、实验结果 (6)1、SSB调制 (6)七、实验分析 (6)1、上边带or下边带 (6)八、实验体会 (7)一、实验目的①掌握单边带（SSB）调制的基本原理；②掌握单边带（SSB）解调的基本原理；③测试SSB调制器的特性。

二、实验原理1、原理框图Ⅰ：SSB信号调制图一：SSB信号调制原理框图m(t)：均值为零的模拟基带信号（低频）；c(t)：正弦载波信号（高频）；QPS：正交分相器，其输出为两路正交信号。

Ⅱ：SSB信号解调图二：SSB信号解调原理框图2、实验连接图Ⅰ：SSB信号调制图三：SSB信号调制实验连接图Ⅱ：SSB信号解调图四：SSB信号解调实物连接图三、实验内容（一）掌握SSB信号的调制方法；（二）掌握SSB信号的解调方法；（三）掌握调制系数的含义。

四、试验设备音频振荡器（Audio Oscillator），主振荡器（Master Signals），加法器（Adder），乘法器（Multiplier），移相器（Phase Shifer），正交分相器（Quadrature Phase Splitter），可调低通滤波器（Tunable LPF）。

五、实验步骤（一）采用音频振荡器产生一个基带信号，记录信号的幅度和频率。

载波可由主振荡器输出一个高频信号。

（二）通过移相器使载波相移π/2。

（三）注意检查移相器的性能。

六、实验结果1、SSB调制图五：SSB调制蓝色：模拟基带信号m(t)；黄色：已调信号s(t)。

实验类型：□验证□综合□设计□创新实验日期：实验成绩：＿＿＿
图1相移法SSB调幅实验框图
上图中，由信号源模块提供2K正弦基波信号和384K载波信号，分
别进行两路DSB调幅。

其中一路在相乘调幅前先将基波与载波信号
分别移相90度，以便在合成过程中将其中的 -个边带抵消。

两路
信号相减得上边带SSB调幅信号，相加得下边带SSB调幅信号。

图2SSB解调实验框图（相干解调法）
图3 基波移相
2、载波移相，图中蓝色为载波，黄色为移相后的波形。

图4 载波移相
3、上下边带调幅波形，图中上面为上边带调幅波形，图中下面为下边带调幅
图6 下边带调幅
4、上边带相乘输出和基波，图中上面为相乘输出波形下面为基波。

图7上边带调幅波形和基波
、下边带相乘输出和基波，图中上面为相乘输出波形，下面为基波。

图8下边带调幅波形和基波
图9上边带解调输出
7. SSB解调（相干解调法），调节“解调深度调节”旋转电位器，观测“相乘输出”与“解调输出”测试点波形，并对比模拟信号还原的效果。

波形图如下
图10 相乘输出与解调输出
实验总结：
SSB信号的实现比AM、DSB要复杂，但SSB调制方式在传输信息时不仅可以节省发射功率，而且所占用的带宽也减少了一半，是目前短波通信中一种重要的调制方式。

《通信原理实验指导书》。

线性调制信号的产生与调制一 .实验目的（1）掌握产生AM ，DSB ，SSB ，VSB 信号的模拟方法；（2）观察信号的波形与频谱；（3）掌握各信号的同步解调法与AM 信号的包络检波法的模拟实现； （4）掌握数字滤波器的使用。

二 .实验要求（1）产生信号，画出其波形，并通过FFT 求出各个信号的频谱，绘出图形，比较他们的异同；（2）对产生的各信号进行同步解调，将恢复的信号与原始信号进行比较与分析；（3）对AM 信号进行包络检波，并与调制信号进行比较。

三 .实验内容1．线性调制信号的产生基带信号：m(t)= ()()()l m s i s i c i =⨯+ 3sin(610)t π⨯ 载波 ：c(t)=4cos(210)t π⨯ 采样频率：s f = 4810Hz ⨯信号长度 ： N=1024（a ） 产生长度为N 的m(t)及c(t)序列的数据文件m(i)= 33210610sin()sin()s s i i f f ππ⨯⨯⨯⨯+c(i)= 4210cos()sif π⨯⨯其中i=0，1……..,N-1（b ） 从数据文件取出m(i),c(i)进行相乘构成()l m i ；（c ） 将()l m i 通过一个低通滤波器或带通滤波器，形成已调信号()m s i ，由滤波器的不同可得到DSB ，SSB ，VSB 信号； （d ） 将m （i ）与各信号绘在一张图上；（e ） 将m(i)加入一直流分量m0=2,从做以上（b ），（d ），形成已调信号()AM s i ；（f ） 对m （i ）及各已调信号进行FFT 运算，求出频谱，绘出图形。

2.同步解调（a ）取出已调信号()m s i 及载波c （i ）；（b ）计算()()()l m s i s i c i =⨯（c ）让()l s i 通过截止频率4KHz 的低通滤波器，得到()o s i ；（d ）画出m （i ）与()o s i 波形并进行比较；（e ）求()o s i 的频谱，并与m （i ）的频谱进行比较。
