富田·兴和湾项目立面控制手册郑州龙湖目录一 立面说明二 材料选样三 材料列表四 立面分色五 立面分缝主要墙体： 米黄色真石漆（四层以上）墙身基座： 花岗岩（基座/英国棕,一到三层墙身/山东黄麻）门头： 花岗岩（山东黄麻)屋檐线脚： 仿石涂料（米黄色真石漆）窗间墙及门窗套线脚： 米黄色真石漆/深褐色涂料窗户窗框： 铝合金框料窗户玻璃： 常规中空玻璃栏杆： 玻璃栏板及方管 铁艺栏杆二. 立面材料及颜色米黄色深棕色/黄色黄色米黄色米黄色/深褐色深褐色浅灰色深褐色深褐色高层住宅的现代风格最主要的原则是和谐统一，因此涂料的选样对整个立面的影响起到决定性作用，涂料的颜色决定其他材料（真石漆、门窗框料等）。
一、 从材料上选择上，主要使用了涂料。
其中接近人尺度的一到三层及门头处为花岗岩，传达雅致高贵的品质。
四层以上主体墙面处采用防石涂料，彰显现代文化风情，与底层石材形成统一。
二、 从颜色上，使用色彩来加强造型，展示建筑的气质与风格。
建筑主色调为米黄色。
由于主体为偏暖色调，所以阳台栏杆及门窗框料则采用重色调的深褐色来平衡，增加建筑的精致感，材料之间互为衬托，使建筑性格更加鲜明。
*注：图中所注颜色仅为参考，实际材料及颜色应由材料供应商提供样品，由业主及建筑师共同确定。
*注：图中所注颜色仅为参考，实际材料及颜色应由材料供应商提供样品，由业主及建筑师共同确定。
立面分色米黄色G R C 成品线脚米黄色真石漆脚浅灰色深褐色铝深线脚小透视住宅部分原则补充铺贴图例图例材料编号ABC类型花岗岩花岗岩仿石涂料规格材质/面状颜色铺贴方式光面山东黄麻光面山东黄麻仿光面真石漆黄色米黄色黄色竖向齐缝竖向齐缝图例材料编号ABC类型花岗岩金属漆仿石涂料规格材质/面状颜色铺贴方式图例材料编号BC类型仿石涂料/涂料仿石涂料规格材质/面状颜色铺贴方式仿光面真石漆仿光面真石漆/氟碳喷涂米黄色米黄色/深褐色*注：窗间墙部分墙体材料颜色分奇数层和偶数层，具体详见建筑单体立面图屋顶详图①②③④⑤⑥⑦⑧⑨⑩墙身详图门头详图立面分缝建成实例示意横向分缝尽可能小，勾缝剂颜色选择比石材略深的深灰色勾缝剂600mm800mm横向密缝尺寸控制在8-10mm左右厚度不会很厚，所以选用做法二做法一做法二做法一做法二10MM600 600 600 600 600600600600600。

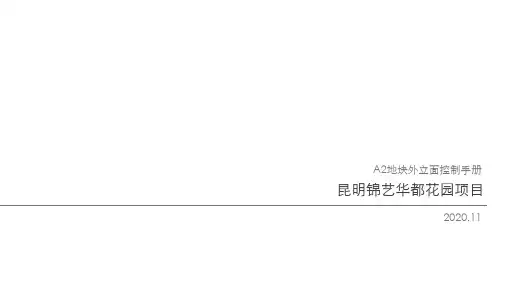

A2地块外立面控制手册昆明锦艺华都花园项目2020.11效果展示材料总表目录材料模型定位材料平立面定位材料详图定位A2地块透视效果图A2地块透视效果图内街透视1A2超高层单体透视效果展示材料总表目录材料模型定位材料平立面定位材料详图定位材料表—玻璃序号图样示意部位颜色、质感、规格要求（色号取CBCC中国建筑色卡）B1裙房商铺门窗正灰色6+14+6高透玻璃B2BC塔楼立面蓝灰色高反LOW-E玻璃B3玻璃栏板、雨篷正灰色钢化夹胶玻璃B4入口裙房商业立面彩釉玻璃材料表—铝板序号图样示意部位颜色、质感、规格要求L1立面主要挑板/平台收边白色3mm厚铝单板(建筑色卡无白色，需调制)L2内街立面实墙区域银灰3mm厚铝单板，1702N7.75L3商铺百叶，背板，店招广告位等深灰2mm厚铝板，1712N4.75L4平台/挑板吊顶区域香槟色2mm厚铝板，0095 1.9Y5.5/4.4L5内街外墙2mm厚镜面铝板，镜面中反射L6内街外墙2mm厚镜面铝板，镜面高反射L7A BC塔楼横向空调百叶浅灰色穿孔百叶L7B BC塔楼横向空调百叶中灰色穿孔百叶L8裙房横向空调百叶银灰色横向百叶序号图样示意部位颜色、质感、规格要求S1商街内立面，用于玻璃商铺收边等，建议与疏散通道材质统一米色抛光面大理石S2沿街外立面裙房米色磨砂面大理石序号图样示意部位颜色、质感、规格要求Z1裙房商业立面植物墙Z2裙房商业立面仿真植物墙效果展示材料总表目录材料模型定位材料平立面定位材料详图定位B1 6+14+6高透玻璃材料模型定位S2米色磨砂面大理石L1白色3mm 厚铝单板B1 6+14+6高透玻璃B2高反LOW-E玻璃B1 6+14+6高透玻璃S2米色磨砂面大理石S2米色磨砂面大理石仿真植物墙B1 6+14+6高透玻璃L1白色3mm 厚铝单板L2银灰3mm 厚铝单板B3钢化夹胶玻璃L3 深灰2mm 厚铝板B2高反LOW-E玻璃L2 银灰3mm厚铝单板S2米色磨砂面大理石B16+14+6高透玻璃效果展示材料总表目录材料模型定位材料平立面定位材料详图定位灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙花池灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙米色磨砂面大理石银灰色横向百叶镜面高反射铝板镜面中反射铝板米色抛光面大理石中灰色穿孔百叶香槟色铝板浅灰色穿孔百叶深灰色铝板银灰色铝板白色铝板彩釉玻璃灰色钢化夹胶玻璃蓝灰高反LOW-E 玻璃灰色高透玻璃植物墙水幕花池米色磨砂面大理石银灰色横向百叶镜面高反射铝板镜面中反射铝板米色抛光面大理石中灰色穿孔百叶香槟色铝板浅灰色穿孔百叶深灰色铝板银灰色铝板白色铝板彩釉玻璃灰色钢化夹胶玻璃蓝灰高反LOW-E 玻璃灰色高透玻璃植物墙水幕吗米色磨砂面大理石银灰色横向百叶镜面高反射铝板镜面中反射铝板米色抛光面大理石中灰色穿孔百叶香槟色铝板浅灰色穿孔百叶深灰色铝板银灰色铝板白色铝板彩釉玻璃灰色钢化夹胶玻璃蓝灰高反LOW-E 玻璃灰色高透玻璃植物墙水幕吗水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙效果展示材料总表目录材料模型定位材料平立面定位材料详图定位裙房节点材料做法定位11花池水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙裙房节点材料做法定位22花池水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙裙房节点材料做法定位33花池水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙裙房节点材料做法定位44花池水幕灰色高透玻璃蓝灰高反LOW-E玻璃灰色钢化夹胶玻璃彩釉玻璃白色铝板银灰色铝板深灰色铝板香槟色铝板镜面高反射铝板镜面中反射铝板银灰色横向百叶中灰色穿孔百叶浅灰色穿孔百叶米色抛光面大理石米色磨砂面大理石植物墙墙身4墙身1A 塔楼节点材料做法定位米色磨砂面大理石银灰色横向百叶镜面高反射铝板镜面中反射铝板米色抛光面大理石中灰色穿孔百叶香槟色铝板浅灰色穿孔百叶深灰色铝板银灰色铝板白色铝板彩釉玻璃灰色钢化夹胶玻璃蓝灰高反LOW-E 玻璃灰色高透玻璃植物墙水幕花池墙身2墙身5A 塔楼节点材料做法定位米色磨砂面大理石银灰色横向百叶镜面高反射铝板镜面中反射铝板米色抛光面大理石中灰色穿孔百叶香槟色铝板浅灰色穿孔百叶深灰色铝板银灰色铝板白色铝板彩釉玻璃灰色钢化夹胶玻璃蓝灰高反LOW-E 玻璃灰色高透玻璃植物墙水幕花池B、C塔楼节点材料做法定位墙身2墙身1墙身5墙身5墙身1墙身2。

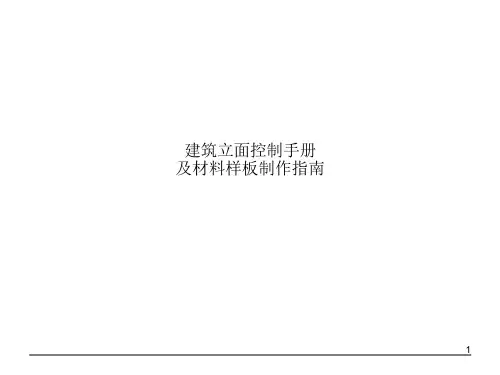

建筑立面控制手册及材料样板制作规定1建筑立面控制手册及材料样板制作的目的1.1作为公司方案阶段统一的设计成果，及施工图设计的设计依据。
1.2提供业主作为立面材料比选、材料招标的依据。
2建筑立面控制手册及材料样板包含的主要成果内容2.1A4幅面建筑立面控制手册2.1.1封面（含项目设计主创PD及项目经理PM签字确认、业主方项目设计经理签收确认）2.1.2目录2.1.3立面效果图2.1.4典型单体彩色立面索引2.1.5材料篇（包含各部位外立面材料编号、部位、材料、颜色、加工工艺、参考图片、节点详图、及材料厂家信息等相关必要信息）2.1.6节点篇（包含各部位外立面主要节点的局部透视彩图、节点详图）2.2A1幅面建筑立面材料样板2.2.1项目名称、项目编号信息。
2.2.2主要立面材料实体小样（含外墙、门窗、玻璃、栏杆、屋面等）。
2.2.3实体小样编号。
2.2.4项目设计主创PD及项目经理PM签字确认。
2.2.5业主方项目设计经理签收确认。
A1幅面建筑立面材料样板3操作方式提示3.1本成果需于项目施工图设计正式开始前完成，提交业主。
通常应于方案完成后２０个日内完成。
3.2项目方案设计完成后，由项目经理PM牵头组织项目设计总监PD开展本样板制作，由项目设计总监PD按照本指南合作材料厂家联系方式或业主指定材料厂家联系方式联系相关厂家送样直至设计认可。
3.3由设计总监PD签字认可实体材料后，将控制手册及材料交于项目经理制作样板。
并送至业主签收确认。
3.4本成果需一式两份，一份交至业主一份随项目成果归档，两份均需双方主要负责人签字确认。
4相关文件4.1《建筑立面成本分析表》4.1.1本分析表的目的是根据立面材料的选择不同，估算立面的成本，为方案讨论和确定时，建筑立面是否符合业主的成本控制要求做参考。
同时也可以分析不同材质的选择对立面总成本的变化关系。
4.1.22. 材料的选择可以采用下拉菜单选择常用的材料，系统会自动跳出此材料的市场单价。
