最新应变片工作原理

应变片传感器工作原理

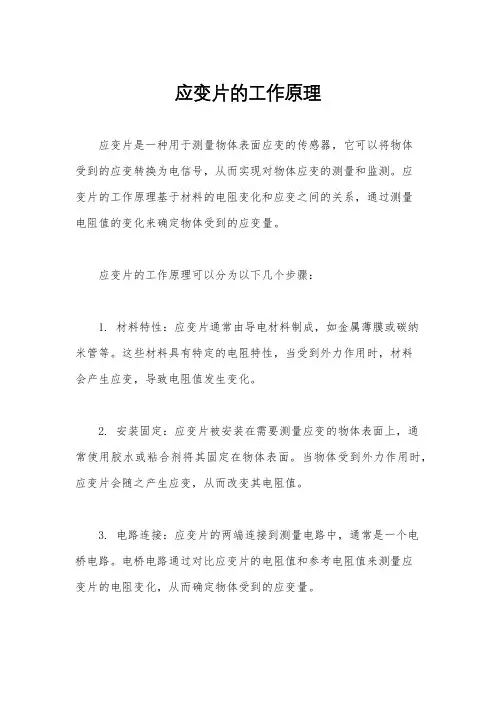

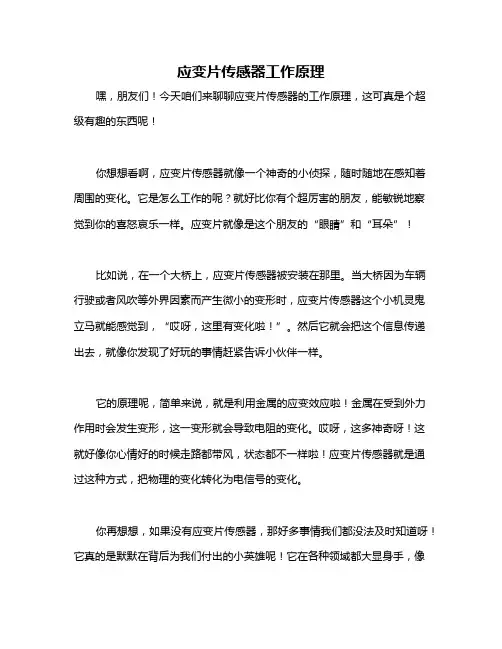

嘿，朋友们！今天咱们来聊聊应变片传感器的工作原理，这可真是个超级有趣的东西呢！
你想想看啊，应变片传感器就像一个神奇的小侦探，随时随地在感知着周围的变化。

它是怎么工作的呢？就好比你有个超厉害的朋友，能敏锐地察觉到你的喜怒哀乐一样。

应变片就像是这个朋友的“眼睛”和“耳朵”！
比如说，在一个大桥上，应变片传感器被安装在那里。

当大桥因为车辆行驶或者风吹等外界因素而产生微小的变形时，应变片传感器这个小机灵鬼立马就能感觉到，“哎呀，这里有变化啦！”。

然后它就会把这个信息传递出去，就像你发现了好玩的事情赶紧告诉小伙伴一样。

它的原理呢，简单来说，就是利用金属的应变效应啦！金属在受到外力作用时会发生变形，这一变形就会导致电阻的变化。

哎呀，这多神奇呀！这就好像你心情好的时候走路都带风，状态都不一样啦！应变片传感器就是通过这种方式，把物理的变化转化为电信号的变化。

你再想想，如果没有应变片传感器，那好多事情我们都没法及时知道呀！它真的是默默在背后为我们付出的小英雄呢！它在各种领域都大显身手，像
是在机械制造中监测机器的运行状态，在建筑工程中保障建筑物的安全。

哇塞，真的是超厉害的有没有！
所以说呀，应变片传感器的工作原理虽然看似复杂，但其实真的很有趣也很重要呢！它就像是我们生活中的小助手，无时无刻不在为我们服务，帮助我们更好地了解和掌控周围的世界！怎么样，现在是不是对应变片传感器的工作原理更感兴趣了呢？。

半导体应变片工作原理
半导体应变片工作原理是通过对半导体材料施加外力来产生应变，从而改变半导体材料的晶格结构和电子能带结构，实现对电流和电场的调控。

具体来说，半导体应变片通常是由两种材料层堆叠而成，分别是压应变层和拉应变层。

在压应变层中，当外力作用于半导体材料时，材料的原子间距会减小，导致晶格常数缩短。

这种压缩应变会对半导体的能带结构产生影响，降低价带和导带之间的能隙，使得半导体变成了更好的导体。

同时，压应变层中的载流子迁移率也会增加，提高了电子在半导体中的迁移速度。

在拉应变层中，当外力作用于半导体材料时，材料的原子间距会增大，导致晶格常数增加。

这种拉伸应变会进一步扩大半导体的能带结构，增加价带和导带之间的能隙，使得半导体变得不利于电流的传输。

同时，拉应变层中的载流子迁移率会降低，导致电子在半导体中的迁移速度减慢。

通过对半导体应变片进行设计和制备，可以精确调控半导体的电子结构和电流传输性能。

利用这种原理，可以实现各种半导体器件的性能优化，例如增加功率晶体管的开关速度、提高光电器件的效率等。

应变片的工作原理将应变片贴在被测定物上,使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应变伸长或缩短。

很多金属在机械性地伸长或缩短时其电阻会随之变化。

应变片就是应用这个原理,通过测量电阻的变化而对应变进行测定。

一般应变片的敏感栅使用的是铜铬合金,其电阻变化率为常数，与应变成正比例关系。

即ΔR/R=K×ε在这里R：应变片的原电阻值ΩΔR:伸长或压缩所引起的电阻变化ΩK:比例常数(应变片常数）ε：应变不同的金属材料有不同的比例常数K.铜铬合金的K值约为2.这样，应变的测量就通过应变片转换为对电阻变化的测量。

但是由于应变是相当微小的变化，所以产生的电阻变化也是极其微小的。

例如我们来计算1000×10−6的应变产生的电阻的变化。

应变片的电阻值一般来说是120 欧姆，即ΔR/120=2×1000×10—6ΔR=120×2×1000×10−6= 0.24Ω电阻变化率为ΔR/R=0.24/120=0。

002→0.2％要精确地测量这么微小的电阻变化是非常困难的，一般的电阻计无法达到要求。

为了对这种微小电阻变化进行测量，我们使用带有韦斯通电桥回路的专用应变测量仪。

应变片本身的追随能力可以达到数百kHz，通过组合的测定装置可以对冲击现象进行测量。

行驶中的车辆，飞行中的飞机等各部位的变动应力可以通过应变片和测定装置进行初步的测量。

测量电路：惠斯通电桥惠斯通电桥适用于检测电阻的微小变化，应变片的电阻变化也可以用这个电路来测量。

如图5 所示，惠斯通电桥由四个电阻组合而成。

图5 图6如果R1 =R2 =R3 =R4 或R1×R2=R3×R4则无论输入多大电压,输出电压e总为0，这种状态称为平衡状态。

如果平衡被破坏，就会产生与电阻变化相对应的输出电压。

如图6 所示，将这个电路中的R1 用应变片相连，有应变产生时，记应变片电阻的变化量为ΔR，则输出电压e的计算公式如下所示。

半导体应变片的工作原理

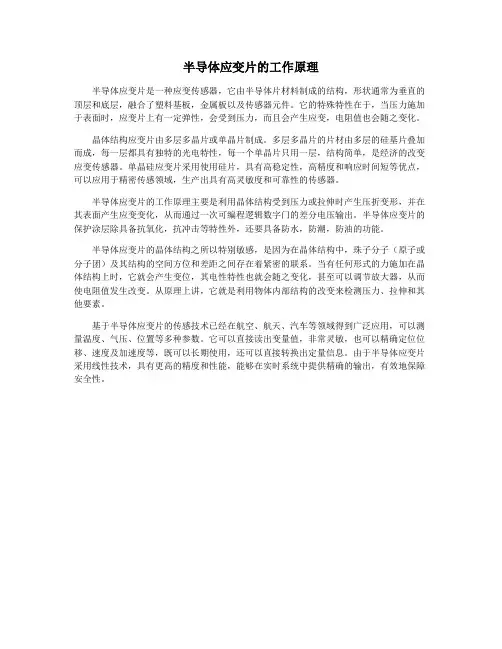

半导体应变片是一种应变传感器，它由半导体片材料制成的结构，形状通常为垂直的顶层和底层，融合了塑料基板，金属板以及传感器元件。

它的特殊特性在于，当压力施加于表面时，应变片上有一定弹性，会受到压力，而且会产生应变，电阻值也会随之变化。

晶体结构应变片由多层多晶片或单晶片制成。

多层多晶片的片材由多层的硅基片叠加而成，每一层都具有独特的光电特性，每一个单晶片只用一层，结构简单，是经济的改变应变传感器。

单晶硅应变片采用使用硅片，具有高稳定性，高精度和响应时间短等优点，可以应用于精密传感领域，生产出具有高灵敏度和可靠性的传感器。

半导体应变片的工作原理主要是利用晶体结构受到压力或拉伸时产生压折变形，并在其表面产生应变变化，从而通过一次可编程逻辑数字门的差分电压输出。

半导体应变片的保护涂层除具备抗氧化，抗冲击等特性外，还要具备防水，防潮，防油的功能。

半导体应变片的晶体结构之所以特别敏感，是因为在晶体结构中，珠子分子（原子或分子团）及其结构的空间方位和差距之间存在着紧密的联系。

当有任何形式的力施加在晶体结构上时，它就会产生变位，其电性特性也就会随之变化，甚至可以调节放大器，从而使电阻值发生改变。

从原理上讲，它就是利用物体内部结构的改变来检测压力、拉伸和其他要素。

基于半导体应变片的传感技术已经在航空、航天、汽车等领域得到广泛应用，可以测量温度、气压、位置等多种参数。

它可以直接读出变量值，非常灵敏，也可以精确定位位移、速度及加速度等，既可以长期使用，还可以直接转换出定量信息。

由于半导体应变片采用线性技术，具有更高的精度和性能，能够在实时系统中提供精确的输出，有效地保障安全性。

半导体应变片工作原理
半导体应变片是一种应变敏感器件，它能够将外界的应变信息转化为电信号输出。

在许多工业和科学领域，半导体应变片都扮演着非常重要的角色。

那么，它的工作原理是怎样的呢？
首先，我们需要了解一下半导体应变片的结构。

它通常由一块薄膜材料构成，这种材料能够在受到外力作用时发生微小的形变。

在薄膜上，通常会沉积有一层非常薄的半导体材料，比如硅。

这层半导体材料就是实际用来感知应变的部分。

当外界施加应变力时，薄膜材料会微微变形，导致上面的半导体材料也会产生微小的形变。

这种形变会影响半导体材料内部的电子结构，从而改变其电学性质。

具体来说，应变会影响半导体材料的载流子浓度和迁移率，进而影响其电阻率和电子迁移速度。

半导体应变片通常会连接到一定的电路中，以便将其产生的微小电信号放大并转化为可读的输出。

这个电路通常会包括一些放大器和滤波器，以确保输出信号的稳定性和准确性。

总的来说，半导体应变片的工作原理可以简单概括为，外界施加应变力导致薄膜材料和上面的半导体材料微小形变，进而影响半导体材料的电学性质，最终产生微小的电信号输出。

在实际应用中，半导体应变片可以用于测量各种物体的应变情况，比如建筑结构、机械设备、生物组织等。

它具有灵敏度高、响应速度快、稳定性好等优点，因此在工程领域得到了广泛的应用。

总的来说，半导体应变片的工作原理相对简单，但其在工程实践中的重要性不可忽视。

通过对其工作原理的深入理解，我们可以更好地应用它，为工程技术的发展做出更大的贡献。

应变片的工作原理首先，应变片的工作原理与材料的弹性变形密切相关。

当外力作用于应变片时，材料会发生弹性变形，即在外力作用下，材料会发生形变，但当外力消失时，材料会恢复原状。

这种弹性变形的特性使得应变片能够在受到冲击或振动时吸收能量，从而减小冲击力的传递。

这种特性使得应变片在机械设备中起到了缓冲和保护作用。

其次，应变片的工作原理还与材料的应变能密切相关。

应变能是材料在受力作用下所储存的能量，它是由外力对材料做功而转化而来的。

在应变片受到冲击或振动时，材料会吸收外力的能量，将其转化为应变能，从而减小了冲击力的传递。

这种能量转化的过程使得应变片能够在机械设备中发挥出良好的缓冲和保护效果。

此外，应变片的工作原理还与其结构设计密切相关。

通常情况下，应变片的结构设计会考虑材料的选择、形状和尺寸等因素。

合理的材料选择能够保证应变片具有良好的弹性和韧性，从而能够吸收更多的能量。

而合适的形状和尺寸设计则能够使得应变片在受到冲击或振动时能够更好地发挥其缓冲和保护作用。

总的来说，应变片的工作原理主要是通过材料的弹性变形和能量转化来实现的。

当外力作用于应变片时，材料会发生弹性变形，吸收能量并转化为应变能，从而减小冲击力的传递。

合理的结构设计能够使得应变片在机械设备中发挥出良好的缓冲和保护效果。

在实际工程应用中，我们需要根据具体的工作环境和要求来选择合适的应变片，并合理设计其结构，以确保其能够有效地发挥作用。

同时，我们还需要对应变片的工作原理有深入的了解，才能更好地应用和维护应变片，从而保证机械设备和人员的安全。

希望通过本文的介绍，能够让大家对应变片的工作原理有更清晰的认识。

应变片的工作原理将应变片贴在被测定物上，使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应变伸长或缩短。

很多金属在机械性地伸长或缩短时其电阻会随之变化。

应变片就是应用这个原理，通过测量电阻的变化而对应变进行测定。

一般应变片的敏感栅使用的是铜铬合金，其电阻变化率为常数，与应变成正比例关系。

即δr/r=k×ε这里r：应变计的原始电阻值ωδr：伸长或压缩引起的电阻变化ωk：比例常数（应变计常数）ε：应变不同的金属材料有不同的比例常数k。

铜铬合金的k值约为2。

这样，应变的测量就通过应变片转换为对电阻变化的测量。

但是由于应变是相当微小的变化，所以产生的电阻变化也是极其微小的。

例如我们来计算1000×10?6的应变产生的电阻的变化。

应变片的电阻值一般来说是120欧姆，即δr/120=2×1000×10-6δr=120×2×1000×10？6=0.24 ω电阻变化率为δr/r=0.24/120=0.002→0.2%这种微小的电阻变化很难准确测量，常规电阻表不能满足要求。

为了测量这种微小的电阻变化，我们使用了一种带有韦斯顿电桥电路的特殊应变计。

应变计本身的跟随能力可达到数百kHz，冲击现象可通过组合测量装置进行测量。

可通过应变计和测量装置初步测量移动车辆、飞行器和其他部件的动态应力。

测量电路：惠斯通电桥惠斯通电桥适用于检测电阻的微小变化，应变片的电阻变化也可以用这个电路来测量。

如图5所示，惠斯通电桥由四个电阻组合而成。

图5图6如果r1=r2=r3=r4或r1×r2=r3×r4然后，无论输入多少电压，输出电压e始终为0。

这种状态叫做平衡态。

如果平衡被打破，将产生与电阻变化相对应的输出电压。

如图6所示，用应变计连接该电路中的R1。

当有应变时，将应变计电阻的变化记录为δr，则输出电压e的计算公式如下。

e=(1/4)*(δr/r)*e即e=(1/4)*k*ε*e在上面的公式中，除了ε是已知的量，所以如果测量电桥的输出电压，就可以计算应变。

电阻应变片的工作原理
电阻应变片是一种能够测量或检测物体受力变形的传感器。

它的工作原理是利用材料在受力时会发生形变，从而改变其电阻值的特性。

电阻应变片通常由导体材料制成，如铜或钢。

当外力施加到电阻应变片上时，导体材料会发生形变，其长度和横截面积会发生相应的改变。

这些形变会导致电阻应变片导线上的电阻值发生变化。

具体来说，电阻应变片通常是以细长的形状制成的，并且通过导线连接到测量电路中。

当外力作用到电阻应变片上时，导线上的电阻会发生变化。

这是因为电阻应变片的形变会导致导线的长度或横截面积发生变化，从而改变了导线的电阻值。

这种电阻值的变化可以通过测量电路来检测，并由测量仪器进行分析和显示。

电阻应变片的灵敏度通常通过其材料特性和几何形状来确定。

根据弹性力学原理，电阻应变片的形变与受力大小成正比。

因此，在设计电阻应变片时需要选择适当的材料和几何形状，以使其能够在所需范围内测量到目标物体的应变。

总之，电阻应变片的工作原理是通过测量材料在受力时发生的形变，进而改变其电阻值，从而实现对物体受力变形的测量和检测。

半导体应变片的工作原理

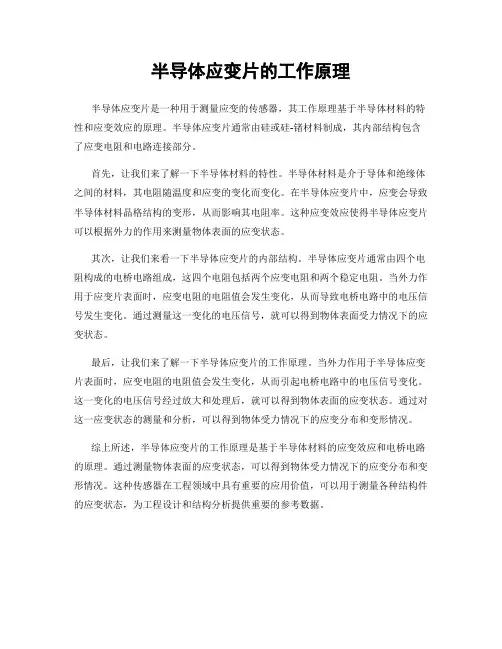

半导体应变片是一种用于测量应变的传感器，其工作原理基于半导体材料的特性和应变效应的原理。

半导体应变片通常由硅或硅-锗材料制成，其内部结构包含了应变电阻和电路连接部分。

首先，让我们来了解一下半导体材料的特性。

半导体材料是介于导体和绝缘体之间的材料，其电阻随温度和应变的变化而变化。

在半导体应变片中，应变会导致半导体材料晶格结构的变形，从而影响其电阻率。

这种应变效应使得半导体应变片可以根据外力的作用来测量物体表面的应变状态。

其次，让我们来看一下半导体应变片的内部结构。

半导体应变片通常由四个电阻构成的电桥电路组成，这四个电阻包括两个应变电阻和两个稳定电阻。

当外力作用于应变片表面时，应变电阻的电阻值会发生变化，从而导致电桥电路中的电压信号发生变化。

通过测量这一变化的电压信号，就可以得到物体表面受力情况下的应变状态。

最后，让我们来了解一下半导体应变片的工作原理。

当外力作用于半导体应变片表面时，应变电阻的电阻值会发生变化，从而引起电桥电路中的电压信号变化。

这一变化的电压信号经过放大和处理后，就可以得到物体表面的应变状态。

通过对这一应变状态的测量和分析，可以得到物体受力情况下的应变分布和变形情况。

综上所述，半导体应变片的工作原理是基于半导体材料的应变效应和电桥电路的原理。

通过测量物体表面的应变状态，可以得到物体受力情况下的应变分布和变形情况。

这种传感器在工程领域中具有重要的应用价值，可以用于测量各种结构件的应变状态，为工程设计和结构分析提供重要的参考数据。

金属应变片的工作原理
金属应变片是一种常见的传感器，它可以将物理量转化为电信号输出。

其工作原理是基于金属的电阻随着应变的变化而发生变化的原理。

金属应变片通常由一块金属薄片制成，其形状可以是长方形、圆形或
其他形状。

当外力作用于金属应变片时，其形状会发生微小的变化，
从而导致金属薄片的长度、宽度或厚度发生微小的变化。

这种微小的
变化会导致金属薄片的电阻发生变化，从而产生电信号输出。

金属应变片的电阻变化量与应变量成正比，即应变越大，电阻变化量
越大。

因此，通过测量金属应变片的电阻变化量，可以确定外力的大
小和方向。

金属应变片的灵敏度和精度取决于其材料和几何形状。

常用的金属应
变片材料有铜、铝、钢、镍等，不同材料的应变灵敏度和温度特性也
不同。

此外，金属应变片的几何形状也会影响其灵敏度和精度，常见
的几何形状有片状、网格状、螺旋状等。

金属应变片广泛应用于工业自动化、航空航天、汽车工业、医疗设备
等领域。

例如，在机械工业中，金属应变片可以用于测量机械零件的
应变，从而判断机械零件的质量和寿命。

在医疗设备中，金属应变片
可以用于测量人体肌肉的应变，从而判断肌肉的健康状况。

总之，金属应变片是一种常见的传感器，其工作原理是基于金属的电阻随着应变的变化而发生变化的原理。

其灵敏度和精度取决于其材料和几何形状，广泛应用于工业自动化、航空航天、汽车工业、医疗设备等领域。
