下载文档原格式
木材防腐及相关设计要求木材设计要求：一、普通木材防腐及相关设计要求。
1.防腐工艺要求：采用不宜溶解的水性防腐剂，在密闭的真空罐内对木材施压的同时，将防腐剂打入木材纤维，选用水载型防腐剂硼化物（SBX）、铜胺季铵盐（ACQ）、加铬砷酸铜（CCA）、氨溶砷酸铜（ACA）、铜唑（CuAz）等均可。
其中CCA防腐处理的木材不应用于木结构房屋、园林建筑及室外桌椅、儿童娱乐设旅等居住或与人直接接触的构件。
3.防腐剂透入度与载药量必须满足相应木材防腐等级要求。
参考现行国标<防腐木材技术要求及检验方法>。
4.含水率：室外防腐木含水率控制在15~18%。
室内防腐木含水率控制在12~15%。
5.腐木材的表面应无可见的防腐剂沉积物。
如果对防腐木材进行锯切、钻孔、开榫、开槽等加工，应使用原防腐剂的浓缩液或其他适当的防腐剂在新暴露的木材表面进行涂覆处理，以封闭新暴露的木材表面。
结构设计规范GB50005-2017》中材质等级Ⅱ的要求。
对于受压或次要受弯构件的材质等级应满足材质等级Ⅲ的要求。
其它如图纸中未明确的相关材料加工及节点连接等参照《木结构设计规范GB50005-2017》相关条款执行。
8.木结构用材应根据所选择的树种，满足《木结构设计规范GB50005-2017》中4.3强度设计和变形指标相关规定要求。
9.燃烧性能要求：木材必须进行阻燃浸注剂或采用阻燃涂料处理，使其燃烧性能等级到达B级。
详GB 8624-2012。
10.木材加工后最终尺寸要求，木材宜在防腐处理前加工到设计需要的最终尺寸。
木材尺寸11.所有木结构构件或木装饰构件的棱角位置视线可见处均应做倒角处理，如图纸无特殊要求时，均须倒R=3小圆角。
12.防腐木抽检应按现行相关规范执行。
我们知道防腐剂可以抑制细菌和真菌等微生物的生长，工业上用的防腐剂可以根据用途分为多种类型的产品。
我们来逐一对其进项详细地介绍：1.化纤油防腐剂：作为目前新一代水性基体的型杀菌剂，在0.2-0.6%（W/W）的添加量下可以对变质的水性基体起到杀菌并基本恢复到未腐败前的状态。
一般来说，加入后并充分搅拌均匀，可以在几秒钟内杀灭各种细菌、真菌和霉菌，并有效去除因涂料等基体变质产生的颜色、异味和性状，是涂料、胶粘剂等水性基体杀菌除臭剂，其中S30广泛用于水性乳液、乳胶漆、水性胶粘剂、油墨、造纸施胶剂、金属切割液、色浆。
2.洗涤防腐剂：洗涤专用防腐剂主要成分二甲基异噻唑啉酮，不含重金属，可以广谱长效地控制细菌，真菌和酵母菌和各种微生物，是一种非甲醛和尼泊金酯类的防腐剂。
已广泛应用于化妆品、个人护理品等日化领域产品中，如：皮肤保养品，防晒品、湿纸巾、膏霜、乳液、香波、沐浴液、洗面奶、洗手液、护发素。
主要的型号有MS、A40。
3.纺织印染防腐剂：纺织印染杀菌防腐剂对真菌、酵母菌活性适应性强，可以抑制和破坏这些微生物菌种的生长，能够解决因细菌感染而引起的产品变质、发酵、发霉及细菌数超标等问题。
A26是一种强力、广谱、长效、绿色助剂产品，既提高了产品质量，又降低了成本，又大大延长产品保质期。
广泛应用于纺织行业、印染助剂、染料助剂、无纺布等体系。
4.乳胶漆防腐剂：既提高了产品的防腐性能，又增强了产品的防霉性，大大延长产品保质期。
对各种细菌、真菌、酵母菌活性适应性强，可以抑制和破坏这些微生物菌种的生长，有效解决因细菌感染而引起的产品变质、发酵、发霉及细菌数超标等问题。
胶粘剂防腐防霉剂使用在胶黏剂产品中防腐防霉效果明显，不发黄，不变色，不霉变。
型号有M207、MS、A28等等。
5.造纸纸浆防腐剂：纸浆杀菌防霉剂是由两种防腐剂复配而成，同时又含有另一种适当比例的增效防腐剂，双重效果，使其具有独特的防腐剂效果，具有、广谱、低毒等优良特性。

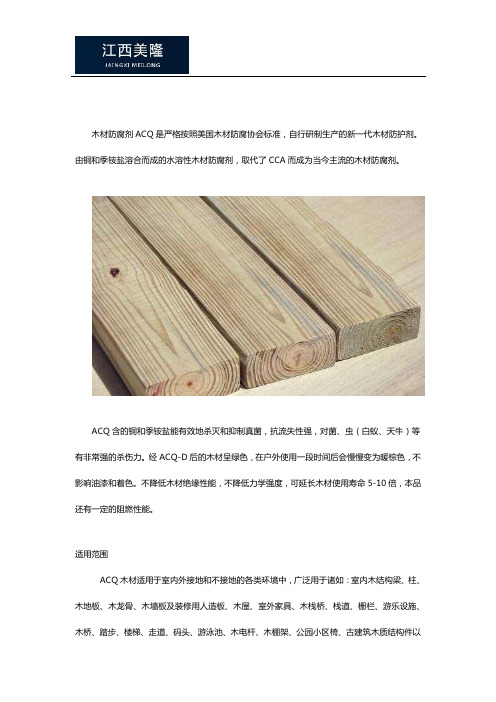

木材防腐剂ACQ是严格按照美国木材防腐协会标准，自行研制生产的新一代木材防护剂。
由铜和季铵盐溶合而成的水溶性木材防腐剂，取代了CCA而成为当今主流的木材防腐剂。
ACQ含的铜和季铵盐能有效地杀灭和抑制真菌，抗流失性强，对菌、虫（白蚁、天牛）等有非常强的杀伤力。
经ACQ-D后的木材呈绿色，在户外使用一段时间后会慢慢变为暖棕色，不影响油漆和着色。
不降低木材绝缘性能，不降低力学强度，可延长木材使用寿命5-10倍，本品还有一定的阻燃性能。
适用范围ACQ木材适用于室内外接地和不接地的各类环境中，广泛用于诸如：室内木结构梁、柱、木地板、木龙骨、木墙板及装修用人造板、木屋、室外家具、木栈桥、栈道、栅栏、游乐设施、木桥、踏步、楼梯、走道、码头、游泳池、木电杆、木棚架、公园小区椅、古建筑木质结构件以及各类园艺用材等防腐处理。
本产品使用方法有：真空加压法、常压浸泡法、喷涂法（原液或适当比例）。
以加压渗透使用为较佳。
1. 加压浸注：压力不于1mp ,时间不小于8小时，吸收量大于50kg/立方,可将ACQ配制成1-1.5%浓度的溶液（1：10-15兑水，建议1:8-10）2. 浸泡处理：将木材置于盛满木材防腐剂的浸泡槽中，常压浸泡时间不小于48h,吸收量100-150kg/立方, 可将ACQ配制成2%浓度的溶液（1:6--8兑水），3. 涂刷处理：应涂刷三遍以上，在第一遍完全干燥以后，再涂第二遍，不得漏涂，吸收量应大于0.5kg/㎡, 可将ACQ配制成5%浓度的溶液（1:2--4），喷涂3遍效果较佳。
江西美隆木材保护有限公司是一家以新西兰木材保护工艺技术支持为背景；以国内行业精英为人才基础；以严谨、务实、双赢为经营理念的专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐。
阻燃剂的生产和销售的专业性公司，是木材防腐厂以及防火门厂的必备设备。
古朴自然的防腐木木屋，防腐木凉亭各种木质风景，都令人神往。
随着木材行业的发展，防腐木、碳化木使用越来越广泛，也越来越环保，无论用于户外还是室内都是很好的选择。
到目前为止，最为常用防止木材腐朽的方法还是用化学药剂防腐。
木材防腐剂是一种化学药剂，在采用某种办法将它注入木材后，可以增强木材抵抗菌腐、虫害、海生钻孔动物侵蚀等作用。
ACQ木材防腐剂是由铜和季铵盐溶合而成的水溶性木材防腐剂，它的产生是基于人们对环境保护要求的日益高涨，从而在许多方面取代了CCA木材防腐剂而成为当今主流的木材防腐剂。
ACQ木材防腐剂与CCA不同，它不含对人类有毒有害的物质（比如CCA木材防腐剂中所含有的砷、铬等），日本、美国和欧盟国家都已禁止在民用方面继续使用CCA等含砷的木材防腐剂和用该类防腐剂处理的木材。
ACQ木材防腐剂中所含的铜和季铵盐能有效地杀灭和抑制真菌、蛀虫和白蚁等，能与木材纤维牢固地结合在一起，不易流失，固能对木材起到长期保护的作用，经ACQ处理的木材使用寿命可达到四十年以上。
在澳洲标准中可用于H5的木材危害等级，即经过ACQ处理的木材可用在淡水中。
H5级规定的环境中，腐朽、虫蛀的情况是很严重的。
经ACQ木材防腐剂处理后的木材呈绿色，在户外使用一段时间后会慢慢变为暖棕色，不影响油漆和着色。
对ACQ木材进行安装时，人员无须特别的防护，碎屑可作日常垃圾处理。
江西美隆木材保护有限公司是一家以新西兰木材保护工艺技术支持为背景，专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐、阻燃剂的生产和销售的公司。
防腐木地板技术要求一、木材原料方面。
1. 木材种类。
咱得选那种本身就比较耐用的木材，像樟子松就很不错。
这种木材纹理清晰，木质比较坚硬，就像一个强壮的小卫士，能在各种环境下撑得住。
可不能用那些软趴趴的木材，风一吹可能就不行了。
2. 含水率。
这木材的含水率得控制好。
一般来说，要在12% 18%之间。
如果含水率太高，那地板就容易变形，就像一个喝多了水的大胖子，鼓起来或者翘起来，那可不好看。
要是含水率太低呢，又容易干裂，就像缺水的大地，全是缝儿。
二、防腐处理要求。
1. 防腐剂种类。
防腐剂得是环保型的，像ACQ（碱性铜季铵盐）或者CCA（铜铬砷合剂，不过现在有些地方限制使用了，得看当地规定）。
这些防腐剂就像给木材穿上了一层保护铠甲，能让木材抵抗虫子和真菌的侵蚀。
不能用那些有剧毒的防腐剂，不然就像在家里放了个小毒药罐，对人和宠物都不安全。
2. 防腐渗透深度。
三、加工工艺方面。
1. 尺寸精度。
每块地板的长度、宽度和厚度得精确。
长度偏差不能超过±1mm，宽度偏差不能超过±0.5mm，厚度偏差不能超过±0.3mm。
要是尺寸偏差太大，拼起来的地板就像歪歪扭扭的拼图，难看死了。
2. 表面平整度。
地板表面要平整光滑，用手摸起来不能有明显的凹凸感。
如果表面不平整，就像在坑坑洼洼的路上走路，不仅影响美观，而且容易绊倒人。
3. 榫卯结构（如果有）如果是那种有榫卯结构的地板，榫头和卯眼的配合得严丝合缝。
榫头不能太粗或者太细，卯眼也不能太大或者太小。
就像两个人牵手，得大小合适才能紧紧握住，不然很容易就散架了。
四、外观要求。
1. 颜色均匀性。
整个地板的颜色得比较均匀。
不能一块深一块浅，就像穿了一件花里胡哨、颜色搭配很奇怪的衣服。
允许有一些轻微的自然色差，毕竟木材是天然的东西，但不能反差太大。
2. 疤结处理。
木材上的疤结如果有，要处理得比较美观。
小的疤结可以保留，但要打磨光滑。
大的疤结如果影响外观，就得想办法修补或者去除，总不能让地板看起来像满脸麻子一样吧。

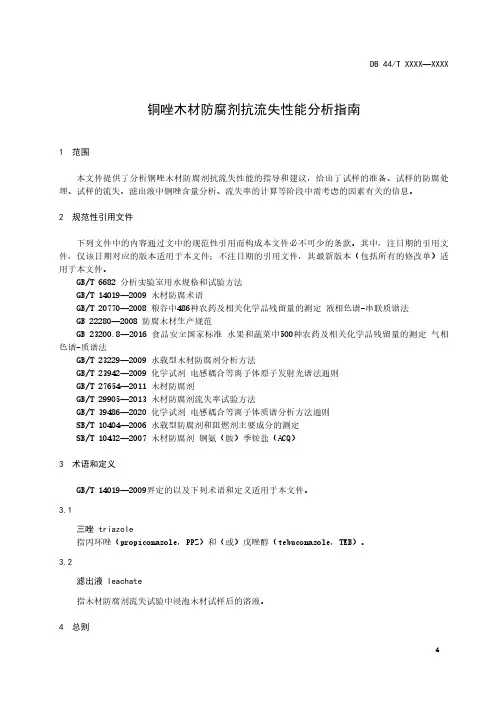

铜唑木材防腐剂抗流失性能分析指南1范围本文件提供了分析铜唑木材防腐剂抗流失性能的指导和建议，给出了试样的准备、试样的防腐处理、试样的流失、滤出液中铜唑含量分析、流失率的计算等阶段中需考虑的因素有关的信息。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682分析实验室用水规格和试验方法GB/T14019—2009木材防腐术语GB/T20770—2008粮谷中486种农药及相关化学品残留量的测定液相色谱-串联质谱法GB22280—2008防腐木材生产规范GB23200.8—2016食品安全国家标准水果和蔬菜中500种农药及相关化学品残留量的测定气相色谱-质谱法GB/T23229—2009水载型木材防腐剂分析方法GB/T23942—2009化学试剂电感耦合等离子体原子发射光谱法通则GB/T27654—2011木材防腐剂GB/T29905—2013木材防腐剂流失率试验方法GB/T39486—2020化学试剂电感耦合等离子体质谱分析方法通则SB/T10404—2006水载型防腐剂和阻燃剂主要成分的测定SB/T10432—2007木材防腐剂铜氨（胺）季铵盐（ACQ）3术语和定义GB/T14019—2009界定的以及下列术语和定义适用于本文件。
3.1三唑triazole指丙环唑（propiconazole，PPZ）和（或）戊唑醇（tebuconazole，TEB）。
3.2滤出液leachate指木材防腐剂流失试验中浸泡木材试样后的溶液。
4总则所用铜唑防腐剂符合GB/T27654—2011的要求，铜唑防腐处理材生产过程符合GB22280—2008要求。
5试样的准备由于木材微观结构及其提取物成分之间的差异，铜唑防腐剂在不同树种木材上的固着程度不尽相同，因此抗流失性有不同表现。

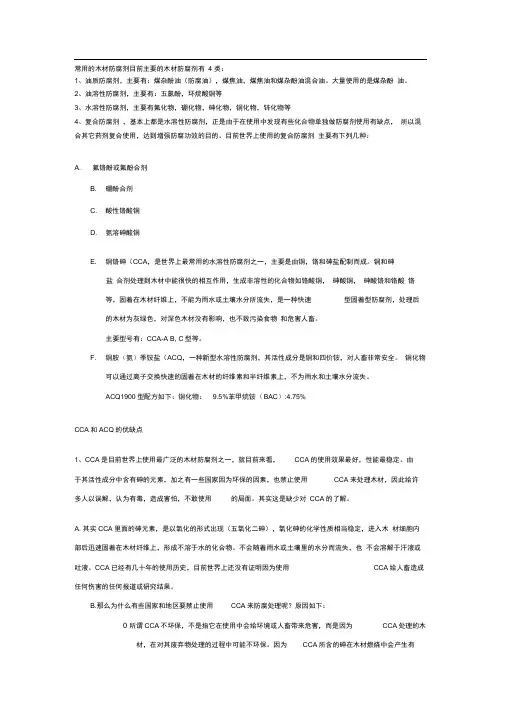

常用的木材防腐剂目前主要的木材防腐剂有 4 类：1、油质防腐剂，主要有：煤杂酚油（防腐油），煤焦油，煤焦油和煤杂酚油混合油。
大量使用的是煤杂酚油。
2、油溶性防腐剂，主要有：五氯酚，环烷酸铜等3、水溶性防腐剂，主要有氟化物，硼化物，砷化物，铜化物，锌化物等4、复合防腐剂，基本上都是水溶性防腐剂，正是由于在使用中发现有些化合物单独做防腐剂使用有缺点，所以混合其它药剂复合使用，达到增强防腐功效的目的。
目前世界上使用的复合防腐剂主要有下列几种：A. 氟铬酚或氟酚合剂B. 硼酚合剂C. 酸性铬酸铜D. 氨溶砷酸铜E. 铜铬砷（CCA，是世界上最常用的水溶性防腐剂之一，主要是由铜，铬和砷盐配制而成。
铜和砷盐合剂处理到木材中能很快的相互作用，生成非溶性的化合物如铬酸铜，砷酸铜，砷酸铬和铬酸铬等，固着在木材纤维上，不能为雨水或土壤水分所流失，是一种快速型固着型防腐剂，处理后的木材为灰绿色，对深色木材没有影响，也不致污染食物和危害人畜。
主要型号有：CCA-A B, C型等。
F. 铜胺（氨）季铵盐（ACQ，一种新型水溶性防腐剂，其活性成分是铜和四价铵，对人畜非常安全。
铜化物可以通过离子交换快速的固着在木材的纤维素和半纤维素上，不为雨水和土壤水分流失。
ACQ1900型配方如下：铜化物：9.5%苯甲烷铵（BAC）:4.75%CCA和ACQ的优缺点1、CCA是目前世界上使用最广泛的木材防腐剂之一，就目前来看，CCA的使用效果最好，性能最稳定。
由于其活性成分中含有砷的元素，加之有一些国家因为环保的因素，也禁止使用CCA来处理木材，因此给许多人以误解，认为有毒，造成害怕，不敢使用的局面。
其实这是缺少对CCA的了解。
A. 其实CCA里面的砷元素，是以氧化的形式出现（五氧化二砷），氧化砷的化学性质相当稳定，进入木材细胞内部后迅速固着在木材纤维上，形成不溶于水的化合物。
不会随着雨水或土壤里的水分而流失，也不会溶解于汗液或吐液。
CCA已经有几十年的使用历史，目前世界上还没有证明因为使用CCA给人畜造成任何伤害的任何报道或研究结果。

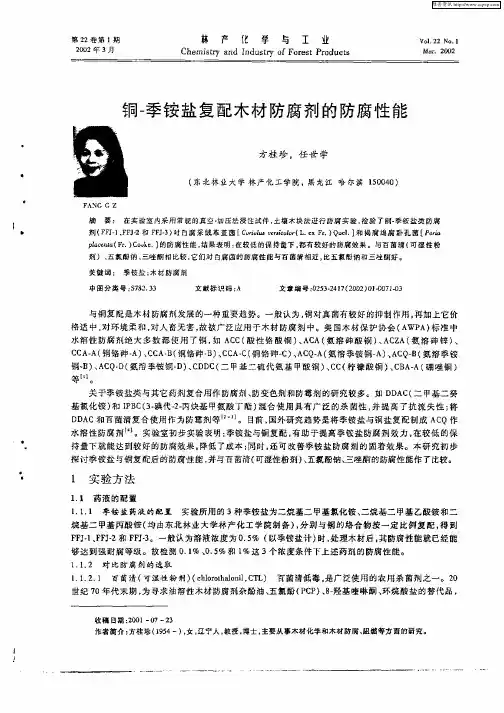

铜2季铵盐复配木材防腐剂的防腐性能ΞFAN G G Z 方桂珍,任世学(东北林业大学林产化工学院,黑龙江哈尔滨150040)摘 要: 在实验室内采用常规的真空2加压法浸注试件,土壤木块法进行防腐实验,检验了铜2季铵盐类防腐剂(FFJ 21、FFJ 22和FFJ 23)对白腐采绒革盖菌[Coriolus versicolor (L.ex Fr.)Quel.]和褐腐绵腐卧孔菌[Poria placenta (Fr.)Cooke.]的防腐性能,结果表明:在较低的保持量下,都有较好的防腐效果。
与百菌清(可湿性粉剂)、五氯酚钠、三唑酮相比较,它们对白腐菌的防腐性能与百菌清相近,比五氯酚钠和三唑酮好。
关键词: 季铵盐;木材防腐剂中图分类号:S782.33 文献标识码:A 文章编号:025322417(2002)0120071203与铜复配是木材防腐剂发展的一种重要趋势。
一般认为,铜对真菌有较好的抑制作用,再加上它价格适中,对环境柔和,对人畜无害,故被广泛应用于木材防腐剂中。
美国木材保护协会(AWPA )标准中水溶性防腐剂绝大多数都使用了铜,如ACC (酸性铬酸铜)、ACA (氨溶砷酸铜)、ACZA (氨溶砷锌)、CCA 2A (铜铬砷2A )、CCA 2B (铜铬砷2B )、CCA 2C (铜铬砷2C )、ACQ 2A (氨溶季铵铜2A )、ACQ 2B (氨溶季铵铜2B )、ACQ 2D (氨溶季铵铜2D )、CDDC (二甲基二硫代氨基甲酸铜)、CC (柠檬酸铜)、CBA 2A (硼唑铜)等[1]。
关于季铵盐类与其它药剂复合用作防腐剂、防变色剂和防霉剂的研究较多。
如DDAC (二甲基二癸基氯化铵)和IPBC (32碘代222丙炔基甲氨酸丁酯)混合使用具有广泛的杀菌性,并提高了抗流失性;将DDAC 和百菌清复合使用作为防霉剂等[2～3]。
目前,国外研究趋势是将季铵盐与铜盐复配制成ACQ 作水溶性防腐剂[4]。
实验室初步实验表明:季铵盐与铜复配,有助于提高季铵盐防腐剂效力,在较低的保持量下就能达到较好的防腐效果,降低了成本;同时,还可改善季铵盐防腐剂的固着效果。
本研究初步探讨季铵盐与铜复配后的防腐性能,并与百菌清(可湿性粉剂)、五氯酚钠、三唑酮的防腐性能作了比较。
1 实验方法1.1 药液的配置1.1.1 季铵盐药液的配置 实验所用的3种季铵盐为二烷基二甲基氯化铵、二烷基二甲基乙酸铵和二烷基二甲基丙酸铵(均由东北林业大学林产化工学院制备),分别与铜的络合物按一定比例复配,得到FFJ 21、FFJ 22和FFJ 23。
一般认为溶液浓度为0.5%(以季铵盐计)时,处理木材后,其防腐性能就已经能够达到强耐腐等级。
故检测0.1%、0.5%和1%这3个浓度条件下上述药剂的防腐性能。
1.1.2 对比防腐剂的选取1.1.2.1 百菌清(可湿性粉剂)(chlorothalonil ,CTL ) 百菌清低毒,是广泛使用的农用杀菌剂之一。
20世纪70年代末期,为寻求油溶性木材防腐剂杂酚油、五氯酚(PCP )、82羟基喹啉酮、环烷酸盐的替代品,Ξ收稿日期:2001-07-23 作者简介:方桂珍(1954-),女,辽宁人,教授,博士,主要从事木材化学和木材防腐、阻燃等方面的研究。
第22卷第1期2002年3月林 产 化 学 与 工 业Chemistry and Industry of Forest Products Vol.22No.1Mar.2002开始了对百菌清用于木材防腐的研究。
百菌清对哺乳动物不会导致基因突变,能与土壤颗粒结合而难溶于水,不污染水环境,也不会在土壤中积累。
它对控制担子菌、白蚁和海生钻孔动物具有良好的效果[5]。
1993年,美国木材保护协会将百菌清列入AWPA 油溶性防腐剂标准P8[6]。
1.1.2.2 五氯酚钠(pentachlorophenol sodium ,PCP 2Na ) 五氯酚钠是水溶性的,性质稳定,具有与五氯酚相当的毒性,对于木腐菌、变色菌、霉菌和蚁类都具有毒效作用。
原药对大白鼠急性经口LD 50为78mg/kg ,人畜长期接触会发生中毒[7]。
五氯酚钠中含有二口恶英,对环境危害严重,有些国家已经禁用,我国南方沿海地区现仍使用作为橡胶木的防腐剂。
1.1.2.3 三唑酮(tradimefon ) 三唑酮是目前正在研究的新一代水溶性木材防腐药剂,它对担子菌有很好的防腐效果,AWPA 的标准中有1995年收入的硼唑铜(CBA 2A ,Copper Azole 2A )一种[1]。
1.2 试件处理工艺将试件置于真空装置中,抽真空(绝对压力13kPa 以下)30min ,注入药液,保持真空30min ,再加压(绝对压力0.6～0.8MPa )1h 。
将试样取出,进行二次真空,然后气干至含水率10%～12%即可。
1.3 耐腐性实验耐腐性实验参见G B 3942.1-92。
对于阔叶材,实验所用饲木为大青杨(Popul us ussuriensis K om.),供试菌采用白腐采绒革盖菌[Coriol us versicolor (L.ex Fr.)Quel ];对于针叶材,饲木为樟子松(Pi nus sylvest ris var.mongolica Litvin.),供试菌采用褐腐绵腐卧孔菌[Poria placenta (Fr.)Cooke ]。
试样腐朽后质量损失率公式如下:G (%)=(W 1-W 2)/W 1×100式中:G —试样质量损失率(%);W 1—试样实验前的绝干质量(g );W 2—试样实验后的绝干质量(g )。
2 实验结果与讨论2.1 对阔叶材大青杨的耐腐性能图1 FFJ 21、FFJ 22、FFJ 23保持量与试件质量损失率的关系Fig.1 Relation between retention of FFJ 21、FFJ 22、FFJ 23and weight loss 图1是试件质量损失率与FFJ 21、FFJ 22、FFJ 23保持量的关系。
从图1可以看出,经防腐剂处理后,试件质量损失率有明显降低。
在0.1%处理浓度时,3种防腐剂的保持量为0.8kg/m 3,质量损失率分别为2.5%、4.7%和6.4%,均低于10%。
这3种防腐剂在较低的保持量下,就能达到强耐腐等级,可见对白腐采绒革盖菌有较高的效力。
同时,3种防腐剂在相同浓度下的保持量接近,故这3种防腐剂对大青杨试样的渗透性也相当。
2.2 对针叶材樟子松的耐腐性能从表1数据看出,在1%处理浓度下,保持量分别为7.8、8.8和8.7kg/m 3,供试菌为褐腐绵腐卧孔菌,质量损失率分别为1.6%、0.1%和4.5%,均低于10%,达到强耐腐等级。
可见这3种防腐剂对褐腐绵腐卧孔菌也有一定效果,以FFJ 22的质量损失率最低,效果最好。
表1 防腐剂FF J 21、FF J 22、FF J 23对樟子松的防腐效果T able 1 Anti 2decay effect of preservative FF J 21,FF J 22and FF J 23on P.sylvestris var.mongolica wood 防腐剂preservatives 保持量/(kg ・m -3)retention 质量损失率/%weight loss FFJ 21(1%)7.8 1.6FFJ 22(1%)8.80.1FFJ 23(1%)8.7 4.5对照control26.02.3 与百菌清(可湿性粉剂)、五氯酚钠、三唑酮防腐性能的比较限于条件,实验所用饲木为大青杨,供试菌采用白腐采绒革盖菌,处理浓度均为0.1%,都达到了强耐腐等级,结果见表2。
从表2可以看出,这6种防腐剂在较低的保持量下都有较高的防腐效力。
在0.5%处理浓度下,FFJ 21、FFJ 22、FFJ 23与百菌清有相近的防腐性能,72 林 产 化 学 与 工 业第22卷表2 FF J 21、FF J 22、FF J 23、百菌清(可湿性粉剂)、五氯酚钠、三唑酮防腐性能的比较3T able 2 The comparis on of decay resistance am ong FF J 21、FF J 22、FF J 23、(CTL )、(PCP 2Na )and tradimefon 防腐剂preservatives 保持量/(kg ・m -3)retention质量损失/%weight loss 五氯酚钠PCP 2Na 4.27.3三唑酮tradimefon 4.17.8百菌清CTL 3.2 2.9FFJ 21 3.8 2.5FFJ 22 3.8 2.8FFJ 23 3.9 3.3 3防腐剂浓度均为0.1%;全部达到强耐腐等级。
比五氯酚钠和三唑酮的防腐效果要好。
3 结 论3.1 对白腐采绒革盖菌,在0.1%处理浓度时,防腐剂FFJ 21、FFJ 22、FFJ 23的保持量为0.8kg/m 3,腐朽后,质量损失率分别为2.5%、4.7%和6.4%,均低于10%,达到强耐腐等级,有较高的效力,并以FFJ 22的效果最好。
3.2 对褐腐绵腐卧孔菌,在1%处理浓度下,保持量分别为7.8,8.8和8.7kg/m 3,质量损失率分别为1.6%、0.1%和4.5%,均低于10%,达到强耐腐等级,并以FFJ 22的质量损失率最低,效果最好。
3.3 与百菌清(可湿性粉剂)、五氯酚钠、三唑酮相比较,在保持量均为4kg/m 3时,防腐剂FFJ 21、FFJ 22、FFJ 23的防腐性能与百菌清相近,比五氯酚钠和三唑酮好。
参考文献:[1]Standard for waterborne preservatives[S].AWPA ,1998,(94):7211.[2]XIAO Y.E ffect of IPBC/DDAC on spore germination and hyphal growth of the sapstaining fungus Ophiostom a piceae [J ].Holzforschung ,1999,(53):2372243.[3]李坚.木材保护学[M ].哈尔滨:东北林业大学出版社,1999.68288.[4]雪竹靖弘,等.水溶性加压注入用防腐・防 剂「 し⁄ ACQ 」にっいて[J ].木材保存,1994,20(2):28230.[5]蒋明亮.新型木材防腐剂———百菌清的研究近况[J ].木材工业,1997,(7):21223.[6]Standard for oil 2borne preservatives[S].AWPA ,1998,(94):13.[7]黄伯俊.农药毒理———毒性手册[M ].北京:人民卫生出版社,1993.167.D ECA Y PROPER TIES OF COPPER 2QUA TERNAR Y AMMON IUM SAL TCOMPOUND ED WOOD PRESERVA TIV ESFAN G Gui 2zhen ,REN Shi 2xue(College of Forest ry and Products ,N ortheast Forest ry U niversity ,Harbi n 150040,Chi na )Abstract :Three aqueous solutions of quaternary ammonium salt were mixed with copper salt to prepare wood preservatives (FFJ 21,FFJ 22and FFJ 23).Treatments of lumber with these preservatives were carried out by conventional vacuum 2pressure im 2pregnation.S oil block evaluations of the preservatives against brown 2rot fungi [Poria placenta (Fr.)Cooke ]and white 2rot fungi[Coriolus versicolor (L.ex Fr.)Quel ]indicate good decay resistance by FFJ 21,FFJ 22and FFJ 23against white 2rot at low reten 2tion ,0.1%copper (weight/weight ).However ,higher retention is needed for brown 2rot protection ,1%copper (weight/weight ).Also soil block decay tests were performed with chlorothalonil (CTL )、pentachlorophenol sodium (PCP 2Na )and tradimefon a 2gainst white 2rot fungi.The effects of FFJ 21,FFJ 22and FFJ 23against white 2rot fungi are equivalent to those of CTL ,but superi 2or to those of PCP 2Na and tradimefon.K ey w ords :quaternary ammonium salt ;wood preservative 第1期方桂珍,等:铜2季铵盐复配木材防腐剂的防腐性能73 。
