2020年秋季人教版八年级物理第四章光现象 专题训练 光学作图题

第四章光现象画光路图专题1.“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围(用斜线标出)．2. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出3．如图所示，小华站在路灯下，请画出小华在地面上形成影子的光路，并标出影子的范围。

(保留作图痕迹)4.在图3中，根据反射光线OB画出入射光线AO，并标出入射角。

图35、如图所示，S为某发光点，SO是它发出的其中一条光线。

根据平面镜成像特点，画出入射光线SO的反射光线。

6．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′7.用对称法画出物体ABC在平面镜中所成的像。

A BC8.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。

45º 45º 9. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图10.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。

（2）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

11.利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

12. 在图4中根据入射光线大致画出折射光线。

13 如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。

眼A 1A 2 水 空气 O14.如图12所示，光线从空气中射入水中，试画出折射光线的大致方向。

15.（1）如图所示，水面上方有一发光点A 1，水中另有一发光点A 2。

人在空气中看到A 2在水中的位置就是A 1在水中的像的位置。

画出：①A 1发出的光经水面反射进入人眼的光路图；②A 2发出的光进入人眼的光路图。

专题训练光学作图题1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．8．画出图中S发出的光线经平面镜反射后过P点的光路．9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)13．如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；①折射光线的大致方向．14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．15．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．16．(2020·广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线．参考答案1.2.3.4. 5. 6. 7. 8.9.10.11.12.13.14.15.16.。

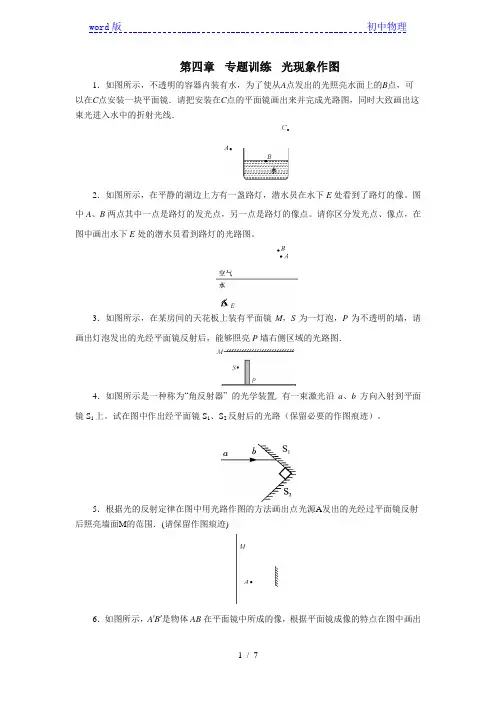

第四章专题训练光现象作图1．如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时大致画出这束光进入水中的折射光线．2．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。

图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。

请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。

3．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．4．如图所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b方向入射到平面镜S1上。

试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）。

5．根据光的反射定律在图中用光路作图的方法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹)6．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。

7．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8．(聊城中考)如图所示，画出物体AB在平面镜中的像A′B′。

9．(连云港中考)如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。

10．(盐城中考)在如图碗中加满水后刚好看到硬币右边缘，画出恰好看到右边缘的一条光路。

11．如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。

12．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

13．如图所示是一条光线从透明玻璃砖的一面垂直入射的光路，玻璃砖的截面为等腰三角形，顶角为120°。

请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

八年级上学期同步单元专题大培优：第四章《光现象》作图专题训练1.“凿壁偷光”是匡衡“穿壁引光，映光读书”的故事。

如图，M点是光源的位置，请用光路图示意在墙另一侧“偷”光的范围。

2.如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。

3.如图所示，路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子。

4.如图乙所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜位置，此时平面镜与水平面之间的夹角为。

5.如图所示，小明的眼睛在A点，看到黑板上O点反光，请你确定入射光线并完成光路图。

6.如图，是一种角反射器，由两面互相垂直的平面镜组成，一条光线AO入射到其中一平面镜。

请画出光线AO两次反射的光路；7.如图所示，在舞蹈室的墙面上装有一块平面镜，老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

8.请根据平面镜成像特点画出平面镜MN的位置。

9.如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，人在哪些区域能看到发光点S在平面镜中成的像呢？请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像的范围。

10.如图所示，A′是物体AB在平面镜中的像请作出平面镜及物体AB在平面镜中所成的像A′B′。

11.装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币的像在C处，请画出人眼看到硬币的光路图。

12.如图所示，光源S发出的一条光经墙上的平面镜反射后射入游泳池水中。

请画出光线经平面镜发生反射及进入水中发生折射的光路。

13.如图所示，一束激光斜射向半圆形玻璃砖圆心0，在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

14.如图所示，玻璃砖的横截面为直角三角形，一束光从玻璃砖AB面垂直射入玻璃砖后，将在AC面发生反射和折射，请画出光在玻璃砖AC面发生反射和折射的光路图。

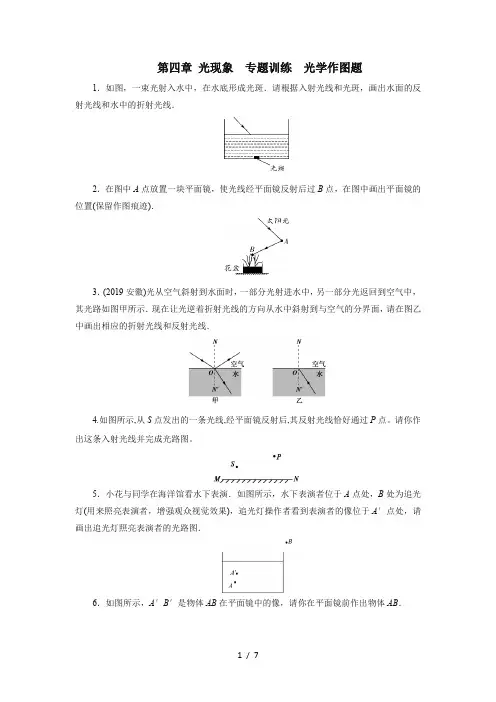

第四章光现象专题训练光学作图题1．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．2．在图中A点放置一块平面镜，使光线经平面镜反射后过B点，在图中画出平面镜的位置(保留作图痕迹)．3．(2019安徽)光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲所示．现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线．4.如图所示,从S点发出的一条光线,经平面镜反射后,其反射光线恰好通过P点。

请你作出这条入射光线并完成光路图。

5．小花与同学在海洋馆看水下表演．如图所示，水下表演者位于A点处，B处为追光灯(用来照亮表演者，增强观众视觉效果)，追光灯操作者看到表演者的像位于A′点处，请画出追光灯照亮表演者的光路图．6．如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前作出物体AB．7．(2019·黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币(硬币未画出)．现往容器中加水至MN处，通过空心管又能看到硬币了．请作出小明通过空心管又能看到硬币的光路图．8．请在图中画出法线ON和平面镜的位置．9．(2019·青岛)自行车尾灯的反光原理如图所示．请完成反射光路，并标出反射角度数．10．(2019·盐城)在图碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路．11．(2019·鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的．如图所示，一只青蛙在井底(井中有水)中央，请用光路图做出井底之蛙“观天”的最大范围．12．(2019·广东)如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线．13．(2019·贵港)如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向．14．如图所示，在水平桌面上有一个小球向右滚动，小球在平面镜中的像竖直向下运动，请在图中画出该平面镜的位置．15．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像的光路图．16.[2019·烟台]汉代的《淮南万毕术》中记载:“取大镜高悬,置水盆于下,则见四邻矣。

图1 图2 图3 图5新人教版物理八年级上册第四章光现象专题训练一：作图题我来点金：1、作图应注意:(1)箭头的方向不能画反；（2）线的虚实不要弄错（3）角度的大小不可出错2、善于联想。

如题中有物体平面镜时，就应联想平面镜的成像特点，认识到像的位置可以确定。

训练角度一：小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关1.小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB 的像A'B'；2.2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )训练角度二：入射角、反射角和折射角的大小。

注意：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）一大类：3.画出图3中相应的入射光线或反光线，并标出入射角和反射角的大小。

4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。

5.光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。

二大类：6.如图6所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图7所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线在水中行进最后射出水面的光路图。

图7 空气 图6图8玻璃砖50° 图11 图15 图9 60° 图14 图13图16 图17三大类：9.画出图9中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

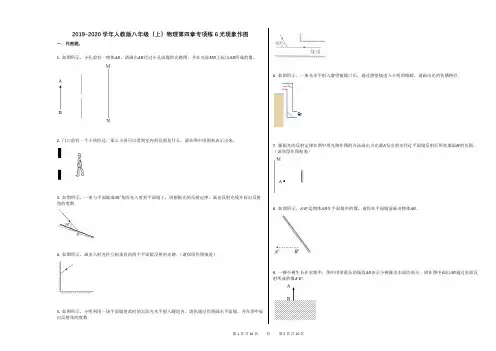

2019-2020学年人教版八年级（上）物理第四章专项练6光现象作图一、作图题。

1. 如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。

2. 门口前有一个小孩经过，那么小孩可以看到室内的范围是什么，请在图中用图来表示出来。

3. 如图所示，一束与平面镜成30∘角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4. 如图所示，画出入射光经互相垂直的两个平面镜反射的光路．（请保留作图痕迹）5. 如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．6. 如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛，请画出光的传播路径．7. 根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围。

（请保留作图痕迹）8. 如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前画出物体AB．9. 一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′．10. 如图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线．11. 竖起的墙面上有一块面镜，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．12. 如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13. 在图中画出入射光线AO对应的折射光线大概位置．14. 如图所示，画出大致的入射光线，并标出折射角的度数．15. 如图所示，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．16. 如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。

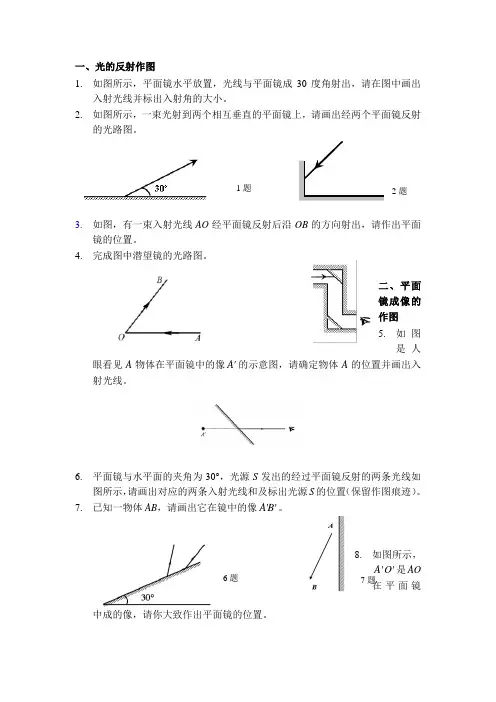

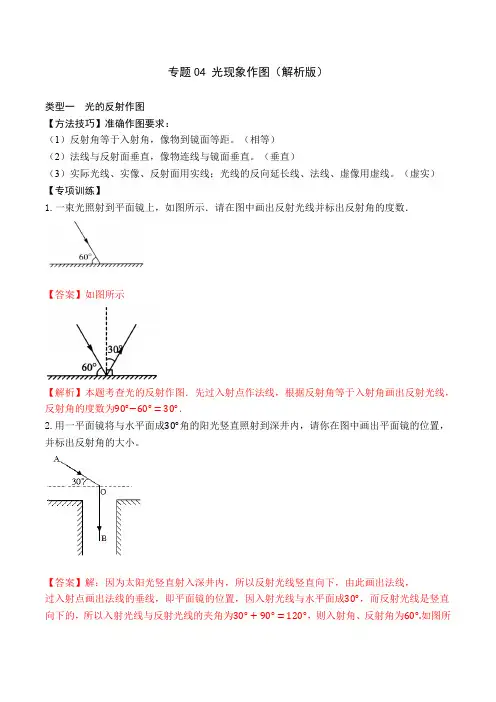

一、光的反射作图1. 如图所示，平面镜水平放置，光线与平面镜成30度角射出，请在图中画出入射光线并标出入射角的大小。

2. 如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。

3. 如图，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

4. 完成图中潜望镜的光路图。

二、平面镜成像的作图 5. 如图是人眼看见A 物体在平面镜中的像A'的示意图，请确定物体A 的位置并画出入射光线。

6. 平面镜与水平面的夹角为30°，光源S 发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S 的位置（保留作图痕迹）。

7. 已知一物体AB ，请画出它在镜中的像A'B'。

8. 如图所示，A'O'是AO在平面镜中成的像，请你大致作出平面镜的位置。

1题2题6题7题9.只给你三角尺，请你在图中画出点光源S在平面镜中所成的像S'和S发出的经镜面反射且过P点的光线。

10.请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图。

11.图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

12.如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向向下运动，则镜面与地面的夹角应该等于____________。

三、光的折射作图14一束光线斜射向水面，如图所示，请画出反射光线和折射光线。

14题15题15如图所示，某同学在A点观察到水中的点光源S所成的像处于B点位置，请画出由S点发出的光经过A点的光路图。

16小丽同学在生日那天收到一个水晶球礼物，透过水晶球可以看到对侧球面上A 点的图案，眼睛及A点的位置如图所示，请你画出她看到A点的光路图。

（注意：球面上任一点的法线都经过球心）17如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心o处，请你画出光线穿过玻璃砖进入空气的光路图。
