太阳能热利用与技术考试题型

太阳能利用工理论考试题所在县区：姓名：一、填空题1．家用太阳热水器的基本类型包括（）。

2．塑料袋式热水器是（）式热水器。

3．自然循环太阳热水系统具有的优点（）。

4．太阳热水系统（或工程）基本上可分为自然循环系统、（）和直流式循环系统三类。

5．国内目前北方销售量比较大的集热器（）。

6．储水箱的种类很多，按加工外形可分为方形水箱、（）和球形水箱7．太阳集热器的最佳布置方位是朝向（）。

8．太阳能收集装置，主要有（）、真空管集热器和聚焦型集热器等3种。

9．太阳主要是以（）的形式向宇宙传播它的热量和微粒。

10．从光球表面发射出来的光辐射，是以（）的形式传播光热。

11．从地面到10~12km以内的一层空气，叫（）。

12．利用太阳能，实际上是利用太阳的（）。

13．中国太阳能年辐射总量西部地区（）东部地区。

14．（）的太阳能资源最为丰富，仅次于撒哈拉大沙漠，居世界第2位。

15．（）将太阳辐射能最终转换为电能。

16．箱式太阳灶的缺点是（）。

17．聚光型集热器是利用（）、透镜或其他光学器件将进入采光口的太阳辐射改变方向并会聚到吸热体上的太阳集热器。

18．随昼夜的交替面变化，使大多数太阳能设备在夜间无法工作，这体现了太阳直接辐射能的（）。

19．主动式太阳房与（）的采暖的区别，在于它是以太阳集热器作为热源替代以煤、石油、天然气、电等作为燃料的锅炉。

20．聚光太阳灶是利用（）聚光的特性，大大提高了太阳灶的功率和聚光度。

21．主动式太阳房主要设备包括：（）、储热水箱、辅助热源以及管道、阀门、风机、水泵、控制系统等部件。

22．太阳房基本上可分为（）、被动太阳房和热泵式太阳能采暖系统三种类型。

23．聚光太阳灶是利用抛物面聚光的特性，大大提高了太阳灶的功率和聚光度，使锅圈温度可达（）以上。

24．太阳灶的功率大小，要根据用户的需求，一般家庭使用的太阳灶，截光面积约（）。

25．建议维护单位或用户最好每年至少要全面对太阳热水器进行（）次检查维护，防止发生事故，减少损失。

太阳能利用技术考试试题一、选择题1. 太阳能利用的主要形式是：A. 光伏发电B. 热水供应系统C. 风力发电D. 地热能利用2. 太阳能光伏发电中，将光能转化为电能的是：A. 晶体硅电池B. 太阳能热水器C. 太阳能灯D. 森林3. 太阳能热水供应系统主要包括以下哪些组成部分：A. 太阳能集热器、水箱、循环泵等B. 太阳能灯、电池等C. 风力发电机、逆变器等D. 地热能换热器、散热器等4. 太阳能光伏发电系统的优点是：A. 可再生、清洁、无噪音B. 操作简便、维护成本低C. 长寿命、低故障率D. 以上都是5. 太阳能利用技术中，面对首要挑战的是：A. 高成本B. 低效率C. 储能问题D. 地埋污染二、填空题1. 太阳能光伏发电是利用光生电效应，将太阳光转化为_______能的过程。

2. 太阳能热水供应系统中，太阳能集热器通过_______的方式将太阳能转化为热能。

3. 太阳能光伏发电系统中，将直流电转化为交流电的设备是_______。

4. 太阳能利用技术的关键挑战之一是如何_______。

5. 太阳能光伏发电系统的核心组件是_______。

三、简答题1. 请说明太阳能利用技术的主要形式及其应用领域。

2. 请解释太阳能光伏发电的工作原理。

3. 请列举太阳能热水供应系统的组成部分，并说明其工作原理。

4. 请简要描述太阳能光伏发电系统的安装流程。

5. 请分析太阳能利用技术面临的主要挑战，并提出解决方法。

四、论述题太阳能利用技术的发展前景随着对清洁、可再生能源需求的不断提高，太阳能利用技术受到越来越多的关注和投资。

本题请你基于已有的了解和资料，自行论述太阳能利用技术的发展前景。

五、综合题太阳能系统设计与应用案例分析请你选取一个具体的太阳能系统设计与应用案例（如太阳能光伏发电站、太阳能热水供应系统等），进行综合分析和论述。

包括系统设计原理、安装与调试过程、运行效果评估等方面。

太阳能技术与应用考试试题一、选择题（每题2分，共60分）1. 太阳能是一种利用太阳辐射能进行能源转换的技术。

以下关于太阳能的描述，哪一个是不正确的？A. 太阳能可分为直接利用和间接利用两种方式。

B. 太阳能光伏发电是利用光伏效应将太阳能转换为电能。

C. 太阳能热利用包括太阳能热水器和太阳能空调等。

D. 太阳能只能在白天利用，无法储存供夜间使用。

2. 光伏发电系统中，以下关于光伏电池的说法，哪一个是正确的？A. 光伏电池是将太阳能直接转化为热能的装置。

B. 光伏电池的工作原理是利用太阳能将光子转化为电子。

C. 光伏电池只能在阳光充足的情况下工作。

D. 光伏电池的转换效率越高，发电量越低。

3. 太阳能热水器是将太阳能转化为热能，供给家庭使用的一种设备。

以下关于太阳能热水器的说法，哪一个是不正确的？A. 太阳能热水器分为扁平式和真空管式两种类型。

B. 太阳能热水器需要安装在南向屋顶上，以充分接收阳光。

C. 太阳能热水器可以在任何天气条件下都正常工作。

D. 太阳能热水器可以根据家庭需求进行多台并联使用。

4. 太阳能空调是利用太阳能进行热能的供给、热能的转换和空调系统的运行。

以下关于太阳能空调的说法，哪一个是正确的？A. 太阳能空调只能在白天使用，无法在夜间工作。

B. 太阳能空调的制冷效果比传统空调更好。

C. 太阳能空调可以通过储存太阳能实现24小时连续运行。

D. 太阳能空调只适用于地处寒冷地区的家庭使用。

5. 太阳能技术不仅可以应用于家庭，也能应用于商业和工业领域。

以下关于太阳能应用的说法，哪一个是不正确的？A. 太阳能电站是大规模利用太阳能发电的设施，可以供给城市的电力需求。

B. 太阳能在农业领域的应用主要是利用太阳能进行灌溉和温室设施加热。

C. 太阳能可以用于海水淡化，解决水资源短缺问题。

D. 太阳能技术在航空领域的应用主要是用于太阳能飞机的研发和制造。

二、简答题（每题10分，共30分）1. 简述太阳能光伏发电系统的工作原理，并说明其在实际生活中的应用。

太阳能利用工程考试试题一、选择题（每题 2 分，共 30 分）1、以下哪种材料不是常见的太阳能电池板材料？（）A 单晶硅B 多晶硅C 非晶硅D 碳化硅2、太阳能热水器的核心部件是（）A 水箱B 集热器C 控制器D 管道3、太阳能光伏发电系统中，逆变器的主要作用是（）A 将直流电转换为交流电B 存储电能C 控制电流大小D 提高电压4、以下哪个因素对太阳能电池板的发电效率影响最小？（）A 温度B 光照强度C 安装角度D 电池板颜色5、太阳能路灯通常采用的储能装置是（）A 锂电池B 铅酸电池C 镍氢电池D 超级电容器6、在太阳能热利用系统中，为了提高集热效率，通常采用的涂层是（）A 黑色涂层B 白色涂层C 银色涂层D 透明涂层7、以下哪种太阳能利用方式属于光热转换？（）A 太阳能光伏发电B 太阳能热水器C 太阳能路灯D 太阳能计算器8、太阳能集热器的效率主要取决于（）A 集热器面积B 集热器材质C 工质温度D 以上都是9、大规模太阳能电站通常建在（）A 城市中心B 山区C 沙漠地区D 沿海地区10、以下哪种太阳能热水器的热损失最小？（）A 平板型太阳能热水器B 真空管太阳能热水器C 热管式太阳能热水器D 闷晒式太阳能热水器11、太阳能电池板的输出电压与（）成正比。

A 光照强度B 电池板面积C 串联电池片数量D 并联电池片数量12、太阳能光伏发电系统中，最大功率点跟踪（MPPT）技术的目的是（）A 提高发电效率B 稳定输出电压C 保护电池板D 降低成本13、以下哪种情况会导致太阳能热水器的水温升高缓慢？（）A 集热器表面积灰B 水箱保温良好C 光照充足D 管道通畅14、太阳能路灯的照明时间主要取决于（）A 电池容量B 灯具功率C 光照时间D 控制器性能15、在太阳能利用工程中，为了减少阴影遮挡，太阳能电池板通常的安装方式是（）A 水平安装B 倾斜安装C 垂直安装D 随意安装二、填空题（每题 2 分，共 20 分）1、太阳能的主要优点包括________、＿_______、＿_______等。

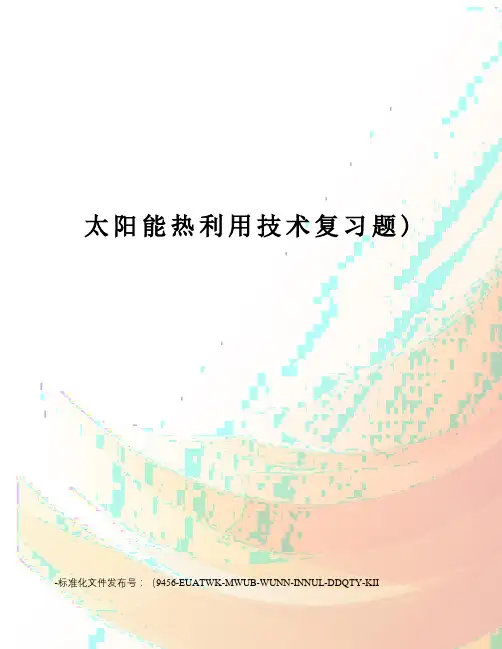

太阳能热利用技术复习题) -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII判断题1. 大气层外的太阳辐射包括直射辐射和散射辐射。

（）2. 同一时刻太阳高度角和太阳天顶角互为余角。

（）3. 春分这一天太阳赤纬角最大。

（）4. 直射辐射的修正因子必小于1。

（）5. 利用溅射沉积技术不能从绝缘的化合物靶上直接获得化合物薄膜。

（）6. 最大的太阳辐射发生在赤道地区的正午时刻（）7. 半导体的本征吸收是价带电子吸收光子能量后，从价带跃迁到导带的吸收过程。

（）8. 固体显热储存一般用空气作为传热介质，且储热和取热时气流方向相同。

（）9. 太阳高度角随纬度增加而减小（）10. 大气层外，垂直于太阳辐射传播方向上的太阳辐照度为常数（）11. 任何地区、任何一天的日出日落时角大小相等（）12. 半导体禁带宽度越大，其本征吸收的吸收限越大（）13. 日地距离变化产生四季（）14. 北京时间上午9点连云港和乌鲁木齐的太阳时相同（）15. 标准晴天情况下各地太阳午时太阳辐照度最大（）16. 某地安装的集热器倾角等于当地纬度，则太阳午时该集热器上的太阳入射角为0°（）17. 大气质量越大，大气层对太阳辐射的影响越大（）18. 非选择性吸收涂层吸收的能量多，发射的能量也多。

（）19. 显热储存又叫热容式蓄热。

（）20. 北京地区的太阳时等于当地时间。

（）21. 国际单位制中大气质量的单位为千克。

（）22. 某天上午10点的大气质量必比9点的小（时间均为太阳时）（）23. 太阳午时太阳天顶角为0°。

（）24. 岩石储热一般用空气作为传热介质，多用于空气太阳能采暖系统。

（）25. 每天日出及日落时刻太阳天顶角为90°。

（）26. 产生本征吸收的条件是入射光子的能量小于半导体的禁带宽度。

（）27. 石蜡在凝固时不会发生过冷现象。

（）28.选择性吸收表面主要对太阳光的可见光和近红外部分有较高的吸收比。

2024高一物理太阳能利用与转换技术基础题及答案一、选择题1. 太阳能是一种无尽的清洁能源，被广泛认为是可持续发展的重要能源之一。

下列有关太阳能的说法中，正确的是：A) 太阳能是一种不可再生能源。

B) 太阳能只能被用于供暖和照明。

C) 太阳能的利用会导致环境污染。

D) 太阳能是地球上目前能源来源中最丰富的。

答案：D2. 太阳能的利用方式多种多样，主要包括：A) 太阳能电池板发电、太阳能热水器、太阳能灯等。

B) 风能发电、地热发电、核能发电等。

C) 煤炭燃烧发电、原油炼制发电、天然气发电等。

D) 水力发电、生物质发电、潮汐能发电等。

答案：A3. 太阳能光伏发电是通过将太阳能转化为直接电能的一种技术。

下列关于太阳能光伏发电的说法中，错误的是：A) 光伏发电不会产生二氧化碳等温室气体。

B) 光伏发电只能在晴天或阳光充足的地方发电。

C) 光伏发电系统由太阳能电池板、逆变器等组成。

D) 光伏发电技术可以直接将太阳能转化为电能。

答案：B4. 太阳能热水器是一种将太阳能转化为热能，用于供应热水的设备。

下列关于太阳能热水器的说法中，正确的是：A) 太阳能热水器无法在阴雨天或晚上供应热水。

B) 太阳能热水器利用太阳能将水加热。

C) 太阳能热水器不能替代传统的电热水器和燃气热水器。

D) 太阳能热水器只能在夏季使用。

答案：B5. 太阳能应用于建筑领域主要有以下几种方式：A) 采用太阳能板作为建筑外墙材料。

B) 利用太阳能热水器供应建筑热水。

C) 使用太阳能发电系统为建筑供电。

D) 所有选项都正确。

答案：D二、问答题1. 请简要介绍太阳能利用的原理及其主要应用领域。

答：太阳能利用的原理是将太阳能转化为其他形式的能量，如电能、热能等。

太阳能主要应用于光伏发电、太阳能热水器、建筑太阳能利用等领域。

2. 请解释太阳能光伏发电的工作原理。

答：太阳能光伏发电是利用光伏效应将太阳能转化为电能的过程。

当太阳能照射到光伏电池板上时，光子会与光伏电池内的半导体材料相互作用，将光能转化为电能。

太阳能利用与管理考试试题及答案考试试题：一、选择题（每题2分，共40分）1. 太阳能是一种（）能源。

A. 水力B. 燃气C. 可再生D. 核能2. 太阳能热水器是利用太阳能将太阳辐射能转化为（）。

A. 电能B. 动能C. 热能D. 光能3. 太阳能光伏发电系统是将太阳能转换为（）。

A. 热能B. 光能C. 风能D. 电能4. 太阳能发电最重要的设备是（）。

A. 光伏电池板B. 风机C. 锂电池D. 发电机5. 太阳能电池是利用光伏效应将太阳辐射转化为（）。

A. 电能B. 光能C. 热能D. 动能6. 太阳能常见的利用方式包括（）。

A. 太阳能热利用、太阳能光伏利用B. 太阳能热利用、风能光伏利用C. 太阳能热利用、核能光伏利用D. 太阳能热利用、水能光伏利用7. 太阳能发电的优点之一是（）。

A. 地球上永不枯竭的能源B. 不会产生环境污染C. 发电成本较低D. 供电稳定可靠8. 太阳能电池板的主要材料是（）。

A. 硅片B. 铝C. 铜D. 锂9. 下列哪个国家是太阳能利用的领先者？A. 美国B. 中国C. 德国D. 日本10. 太阳能发电系统中的逆变器功能是将直流电转化为（）。

A. 交流电B. 脉冲电C. 恒流电D. 高压电二、填空题（每题2分，共20分）1. 太阳能的基本单位是太阳辐射（）。

2. 太阳能的主要利用方式包括太阳能热利用和太阳能（）利用。

3. 太阳能光伏发电系统是将太阳能转化为（）能。

4. 太阳能的利用可以有效减少（）的排放。

5. 太阳能最重要的设备是（）。

三、简答题（每题10分，共40分）1. 太阳能热利用的主要方式有哪些？简述其原理。

2. 请解释太阳能光伏发电系统的工作原理。

3. 太阳能发电系统中，逆变器的作用是什么？4. 简要介绍太阳能利用在农业领域的应用。

四、论述题（每题20分，共20分）太阳能的利用与管理在当前的能源转型中起着重要的作用，请论述太阳能在可持续发展中的地位和前景。

太阳能利用技术考试试题一、选择题（每题 3 分，共 30 分）1、以下哪种材料常用于太阳能电池板的制造？（）A 硅B 铜C 铝D 铁2、太阳能热水器是将太阳能转化为（）能。

A 电B 化学C 热D 机械3、太阳能光伏发电系统中，逆变器的主要作用是（）。

A 储存电能B 升高电压C 将直流电转换为交流电D 控制电流大小4、下列哪个地区太阳能资源最丰富？（）A 四川盆地B 青藏高原C 东北平原D 长江中下游平原5、太阳能集热器的效率主要取决于（）。

A 集热器的面积B 集热器的材质C 太阳辐射强度D 以上都是6、以下哪种太阳能利用方式属于光热利用？（）A 太阳能光伏发电B 太阳能热水器C 太阳能路灯D 卫星上的太阳能电池7、为提高太阳能电池的效率，通常采用（）技术。

A 多层结构B 增大面积C 降低成本D 减少材料8、太阳能路灯系统中，蓄电池的作用是（）。

A 稳定电压B 储存电能C 保护电路D 转换电流9、下列关于太阳能的说法，错误的是（）。

A 太阳能是一种可再生能源B 太阳能在使用过程中不会产生污染C 太阳能的能量密度很高D 太阳能的分布广泛10、目前，太阳能在全球能源消费中的占比（）。

A 很高B 较高C 较低D 极低二、填空题（每题 3 分，共 30 分）1、太阳能的主要优点包括_____、＿____、＿____。

2、常见的太阳能热水器类型有_____、＿____。

3、太阳能电池的基本原理是_____效应。

4、太阳能光伏发电系统主要由_____、＿____、＿____等组成。

5、影响太阳能集热器效率的因素有_____、＿____、＿____。

6、太阳能光热发电的主要形式有_____、＿____。

7、为了跟踪太阳，提高太阳能的收集效率，常采用_____技术。

8、太阳能在农业领域的应用包括_____、＿____。

9、太阳能储能技术主要有_____、＿____。

10、我国太阳能资源丰富的地区主要分布在_____、＿____。

太阳能利用技术常考题目及答案0、太阳常数的定义：太阳常数是指在日地平均距离处，地球大气层外（大气上界）垂直于太阳光线的平面上，单位时间、单位面积内所接受的所有波长的太阳总辐射能量值，它基本上是一个常数，所以这个辐照度称为太阳常数。

1、太阳赤纬角的定义：太阳光线与地球赤道面的交角就是太阳的赤纬角。

2、太阳高度角和太阳方位角的定义：高度角：太阳中心直射到地面的光线与当地水平面间夹角(h)，表示太阳的高度。

方位角：太阳光线在地平面上的投影与当地正南方的夹角，向西为正，向东为负，变化范围正负180；它表示太阳的方位，决定太阳光的入射方向。

3、大气质量和大气透明系数的定义：太阳光线通过的大气路程与太阳在天顶时太阳光线通过的大气路程之比；表征大气对于太阳光线透过程度的一个参数4、大气对太阳辐射的影响，详细了解答：大气辐射具有削弱作用，太阳光线在大气中经过的路程越长能量损失的就越多，大气对太阳辐射的作用一共有三种方式：吸收反射散射作用。

具体来说,吸收作用变现在平流层的臭氧吸收紫外线，水汽，二氧化碳吸收红外线。

反射作用：较大的颗粒尘埃，还有云层对阳光的反射。

散射：主要是大气分子还有微小的尘埃对波长较短的可见光，还有颗粒较大的尘埃，雾粒，小水滴对各种波长的散射。

5、太阳辐射产生的物理机制是什么？答：太阳辐射分为两种：一种是从光球表面发射出来的光辐射，因为它以电磁波的形式传播光热，所以又叫做电磁辐射。

另外一种是微粒辐射，它是由正电荷的质子和大致等量的带负电荷的电子以及其他粒子做组成的粒子流。

6、什么是太阳辐射年总量:一年内地面所接受的太阳辐射短波总辐射量，是衡量一个地方太阳能资源丰富的重要标志。

7、什么是春分秋分夏至冬至：上半年，太阳从低纬度到高纬度逐日升高，春分指春天昼夜均分的一天，随后昼长夜短，直到夏至，太阳走到北回归线，白昼时间最长的一天，随后白粥时间慢慢变短，到秋天，昼夜均分的一天是为秋分，随后昼短夜长直至冬至，太阳走到南回归线，白天最短的一天。

Assignment for solar thermal conversion (No.1)This problem involves calculations on four surface: (1) vertical west-facing; (2) vertical north-facing; (3) vertical south –facing; and (4) horizontal. The results you will generate are common intermediate calculations in energy-conscious building design. (A vertical east-facing surface is omitted due to symmetry with the corresponding west-facing wall.) All calculations are to be performed for two dates:(1)21 December; (2) 21 June;and for two times of day:(a) 10:00; and (b) 13:00 local clock time (not solar time and you need to convert from local clock time to solar time).The location is Kunming of China, latitude=25.01oN, longitude=102.7oE(A)Calculate the cosine of the incidence angle for each of the four surfaces, at two different times of day, for each of the two dates (altogether 16 calculations)(B)Calculate the sunrise/sunset hour (in solar time) on each of the four surfaces for each of the two dates.(C)Calculate the daily total extraterrestrial radiation (in MJ/m 2) for each of the four surfaces,for each of two dates. (Be careful, in your calculations, to use the sunrise/sunset hour on the surfaces themselves, and be careful to use the correct unit of time and hour angle).Assignment for Solar Thermal Conversion (No.2)1. The knowledge of the tilt and azimuth for a tracking solar collector is often essential in system design. For example, programming the microprocessor that controls the tracking requires an algorithm for the rate at which the collector must move for each minute of the day and each day of the year. Another example is tracking flat-plate photovoltaic systems. The collector tilt angle depends on time of day and day of year. This is important in the calculation of collectible energy since the collectible diffuse and ground-reflected radiation both depend on collector tilt angle.For the following tracking modes, derive expressions for both the collector tilt and the collector azimuth as function of: hour angle , s olar declination angle , and latitude .(a)horizontal east-west axis tracking;(b)horizontal north-south axis tracking;(c)polar axis tracking; and(d)two-axis tracking.[Hint: In some instances, a little bit of thinking about the physical picture can save hours of messy algebra]2. Buildings are not always oriented towards due south or north, and in such case, it is necessary to do exchange of coordinate systems for designing the overhang of a south-facing window. Here is a practical design: a building is located in Kunming with the south wall oriented towards 30 west from south. Please(a)derive the expression of projected angle of solar rays on the plane perpendicular to horizontal and the south wall as a function of hour angle , sola r declination angle , latitude and azimuth angle of the south wall through coordinates exchange.(b)Supposing the height of the window is h, how to design the overhang that makes the window completely shaded at 13:30 PM (solar time) from 21 May to 21 July of the year, and makes the window completely exposed to the sun from 21 Oct. to 21 Feb.Assignment for Solar Energy Thermal Conversion (No.:3)Solar gain through windows is essential to predict thermal performance of a building, and this exercise is concerned with the calculation of solar heat gain through a single or double glazed window. Assuming the window glass is 3 mm in thickness and its extinctioncoefficient k=40 m -1, refractive index n=1.5.(1)Derive expressions of solar transmittance through a single-glass and a double-glasses window; Plot curves of solar transmittance through both single-glass and double-glasses windows vs. the incidence angle.(2)Calculate the equivalent transmittance for diffuse radiation through both windows.(3)If the windows are installed at south wall of a building located at Kunming (01.25 ). Themonthly hemispheric radiation on January in Kunming is Hh =396 MJ/m2. Please plot (a):solar radiation falling on windows vs. time of the day (representative day); (b): solar radiation through a single-glass window; (c) solar radiation through a double-glasses window.(4)Calculate the daily collectible solar radiation on windows and the daily solar heat gain of the buildings with a single-glass and a double-glasses windowAssignment for Solar Thermal Conversion (No:4)Design an ideal CPC (2D) with a half acceptance angle a and a two -sided vertical flat plate absorber (assuming the height of the absorber is a)1: please plot the full CPC by the use of string method and describe the procedure of drawing such a CPC.2: present the equations of reflectors3: if the CPC is truncated with extreme accepted angle t , derive the expressions of C t , H tand accepted energy fraction of incident energy F().Assignment of Solar thermal conversion (No.5)1.Design an ideal two-dimension CPC. The concentrator is west-east aligned with the tilt angle of the aperture being site latitude. For such device, the projection angle of sunlight on the plane perpendicular to the concentrator axis is a crucial parameter determining whether the direct sunlight is accepted.(a)derive the mathematical express of the projection angle of sunlight on the plane perpendicular to the concentrator axis.(b)if the CPC is required to collect direct sunlight for at least 6 h/day in all days of a year, how much the acceptance half-angle of the concentrator should be set?2. Design an ideal west-east aligned CPC (2 D) with a horizontal flat one-sided absorber and two asymmetric reflectors. This concentrator is designed to operate in Kunming and required to collect direct sunlight for at least 6 h/day in all days of a year.Designing concentrators with gaps: Homework of Solar thermalConversion No.:7Design a 2D (trough) edge-ray concentrator for a tubular absorber the radius of which is 35mm. The acceptance half-angle a is to be 35o. The design must incorporate a gap of 15mm between the cylindrical absorber and the closest point of approach of your reflector. (a): Design a collector for maximum concentration, that is, with the virtual (“Ice-cream-cone-shape) absorber approach developed by Winston and discussed in thelecture. Explicitly write down all reflector equations you employ and how you arrived at them. Present a complete drawing of your collector, at any scale you find convenient (but with 1:1 aspect ratio of the x and y axes). What is the geometric concentration ratio? What are the gap losses (averaged over the acceptance angle)?Using radiative exchange factors or any method you find convenient, show how you derive the analytic formula for the gap losses in this design, as a function of the ratio of gap size to tube radius g/r. Explain each step in your derivation.(b): Now design a collector for maximum collection efficiency, that is, with the “loss-less gap” design developed by Winston and discussed in the lecture. Explicitly write down all reflector equations you employ and how you arrived at them. Present a complete drawing of your collector, at any scale you find convenient (but with 1:1 aspect ratio of the x and y axes). What is the geometric concentration ratio?Assignment 83.下图为某企业生产的AlN-Al选择性涂层的反射光普曲线，根据你的经验判断这些膜层的质量（国标规定：太阳吸收比大于0.86，发射比小于0.08）如何？请你根自己所学知识指出生产工艺可能存在的问题（据厂家说他们共镀了9层）。
