MCR流变仪入门手册目录第一部分: 流变学基础知识 (3)一. 流变学基本概念 (3)1.1 流变学研究的内容 (3)1.2 剪切应力与剪切速度 (3)1.3 粘度 (3)1.4 流体的分类 (4)1.5 影响材料流变学性质的因素 (5)二. 流动特性的研究 - 旋转测量 (7)2.1 旋转测量的目的 (7)2.2 旋转测量的方法 (7)2.3旋转测量中的几种分析模型 (8)三. 变形特性的研究 – 振荡测量 (10)3.1 振荡测量的原理 (10)3.2 振荡测量的方法 (11)3.3振荡测量中的几种分析方法 (13)四. 化学反应过程中的流变测试 (14)五. 温度变化过程中的流变测试 (15)5.1 粘温曲线测量 (16)5.2 凝固、熔融过程 (16)5.3 有化学反应的相转变过程 (17)5.4 DMTA测量 (17)六. 流变测量指南 (18)6.1测试系统的选择 (18)6.2旋转测试 (18)6.3振荡实验 (20)第二部分: 流变仪基础知识 (22)一. 流变仪的工作原理 (22)1.1 旋转流变仪的种类： (22)1.2 MCR旋转流变仪基本结构： (22)二. 流变仪常用夹具 (24)2.1 旋转流变仪使用的测试夹具分类： (24)2.2常用标准测试夹具 (24)2.3 测试夹具的选择 (26)三. 流变仪常用控温系统 (26)3.1. 温度范围在-40~200℃内的Peltier控温系统 (27)3.2温度范围在-130~400℃内的电加热控温系统 (28)3.3 强制对流辐射控温系统 (29)四. 流变仪安装的条件要求 (30)4.1 环境要求 (30)4.2电源 (30)4.3 安装空间的布置： (30)4.4. 气源（空气轴承流变仪） (31)五. 流变仪可以扩展的功能模块 – 组合流变测量技术简介 (32)5.1 通过改变样品的受力方式、运动方式而拓展的附加测试功能 (32)5.2 把流变测试与结构分析方法相结合的附件 (32)5.3 在温度、剪切条件的基础上再增加其他影响因素的测试附件 (33)第三部分：服务与应用 (34)一. 安东帕流变仪的售后服务方式 (34)1.1 售后服务方式与联系方式 (34)1.2 应用支持方式与联系方式 (34)二. 流变仪的日常维护保养 (34)2.1 附属设备 (34)2.2 流变仪主机 (35)第一部分: 流变学基础知识一. 流变学基本概念1.1 流变学研究的内容流变学—Rheology ，来源于希腊的Rheos=Sream （流动）词语，是Bingham 和Crawford 为了表示液体的流动和固体的变形现象而提出来的概念。

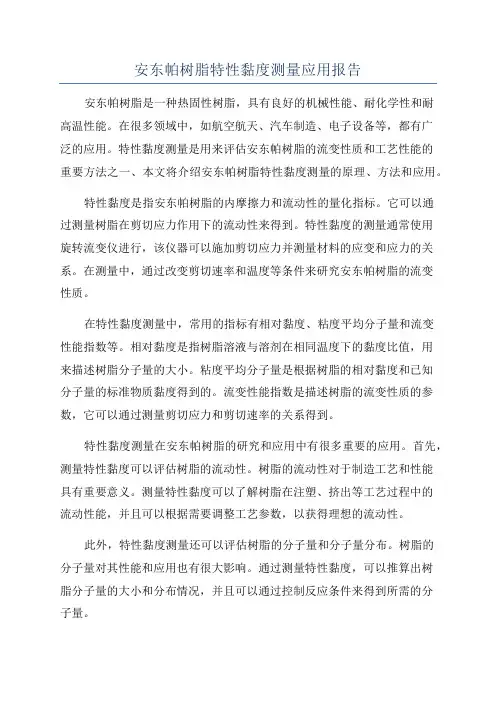

安东帕树脂特性黏度测量应用报告安东帕树脂是一种热固性树脂，具有良好的机械性能、耐化学性和耐高温性能。
在很多领域中，如航空航天、汽车制造、电子设备等，都有广泛的应用。
特性黏度测量是用来评估安东帕树脂的流变性质和工艺性能的重要方法之一、本文将介绍安东帕树脂特性黏度测量的原理、方法和应用。
特性黏度是指安东帕树脂的内摩擦力和流动性的量化指标。
它可以通过测量树脂在剪切应力作用下的流动性来得到。
特性黏度的测量通常使用旋转流变仪进行，该仪器可以施加剪切应力并测量材料的应变和应力的关系。
在测量中，通过改变剪切速率和温度等条件来研究安东帕树脂的流变性质。
在特性黏度测量中，常用的指标有相对黏度、粘度平均分子量和流变性能指数等。
相对黏度是指树脂溶液与溶剂在相同温度下的黏度比值，用来描述树脂分子量的大小。
粘度平均分子量是根据树脂的相对黏度和已知分子量的标准物质黏度得到的。
流变性能指数是描述树脂的流变性质的参数，它可以通过测量剪切应力和剪切速率的关系得到。
特性黏度测量在安东帕树脂的研究和应用中有很多重要的应用。
首先，测量特性黏度可以评估树脂的流动性。
树脂的流动性对于制造工艺和性能具有重要意义。
测量特性黏度可以了解树脂在注塑、挤出等工艺过程中的流动性能，并且可以根据需要调整工艺参数，以获得理想的流动性。
此外，特性黏度测量还可以评估树脂的分子量和分子量分布。
树脂的分子量对其性能和应用也有很大影响。
通过测量特性黏度，可以推算出树脂分子量的大小和分布情况，并且可以通过控制反应条件来得到所需的分子量。
特性黏度测量还可以用于研究安东帕树脂的热性能。
树脂在高温条件下的黏度变化可以反映其热稳定性和耐高温性能。
通过测量树脂在不同温度下的黏度，可以得到热性能的相关参数，并用于材料选择和工艺设计中。
总之，特性黏度测量是评价安东帕树脂流变性质和工艺性能的重要方法。
通过测量特性黏度，可以评估树脂的流动性、分子量和分子量分布以及热性能，并为树脂的应用提供科学依据和指导。

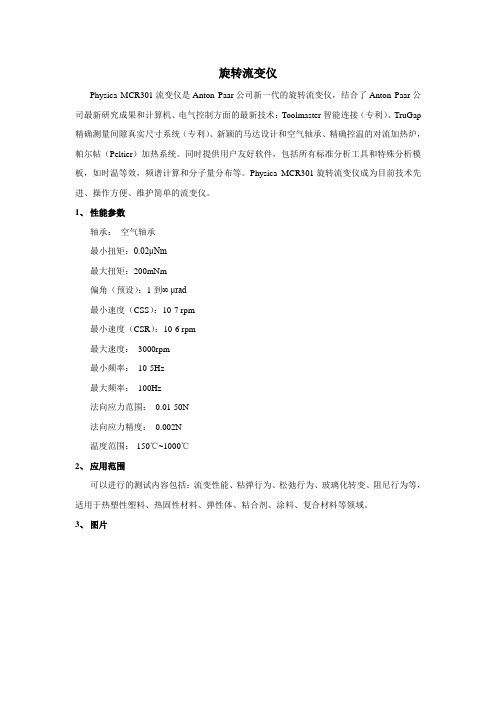

旋转流变仪
Physica MCR301流变仪是Anton Paar公司新一代的旋转流变仪，结合了Anton Paar公司最新研究成果和计算机、电气控制方面的最新技术：Toolmaster智能连接（专利）、TruGap 精确测量间隙真实尺寸系统（专利）、新颖的马达设计和空气轴承、精确控温的对流加热炉，帕尔帖（Peltier）加热系统。
同时提供用户友好软件，包括所有标准分析工具和特殊分析模板，如时温等效，频谱计算和分子量分布等。
Physica MCR301旋转流变仪成为目前技术先进、操作方便、维护简单的流变仪。
1、性能参数
轴承：空气轴承
最小扭矩：0.02μNm
最大扭矩：200mNm
偏角（预设）：1到∞ μrad
最小速度（CSS）：10-7 rpm
最小速度（CSR）：10-6 rpm
最大速度：3000rpm
最小频率：10-5Hz
最大频率：100Hz
法向应力范围：0.01-50N
法向应力精度：0.002N
温度范围：-150℃~1000℃
2、应用范围
可以进行的测试内容包括：流变性能、粘弹行为、松弛行为、玻璃化转变、阻尼行为等，适用于热塑性塑料、热固性材料、弹性体、粘合剂、涂料、复合材料等领域。
3、图片。
安东帕旋转流变仪工作原理嘿，你有没有想过，在科学研究和工业生产的世界里，有这么一种神奇的仪器，就像一个超级侦探一样，能够探测到物质内部的奥秘呢？这就是安东帕旋转流变仪。
今天呀，我就来给你讲讲它那超级有趣的工作原理。
咱先想象一下，物质就像一群小蚂蚁。
有些物质呢，就像纪律严明的蚂蚁队伍，你给它们一点力，它们就规规矩矩地按照某种规律行动，这种物质的流动性就比较简单。
而有些物质呢，就像是一群调皮捣蛋的蚂蚁，你根本捉摸不透它们在力的作用下会怎么动，这时候就需要安东帕旋转流变仪出马啦。
这个流变仪呢，它主要是通过旋转的方式来研究物质的流变特性。
比如说，它有两个关键的部分，一个是转子，另一个是定子。
这转子就像一个小小的搅拌棒，不过它可比普通的搅拌棒厉害多了。
当我们开启流变仪的时候，转子就开始转动起来。
这时候，就像是在那群蚂蚁的世界里放进去了一个超级舞者。
对于流体来说，转子转动的时候，就会对周围的流体产生一个剪切力。
这个剪切力啊，就像是一阵风，吹向了那些小蚂蚁。
如果是像水这样比较稀的流体，就像是一群非常松散的蚂蚁，这阵风吹过，蚂蚁们很快就被吹散了，而且很容易按照风的方向移动。
从流变仪上看呢，就表现出比较低的黏度。
可是，如果是像蜂蜜这样比较黏稠的流体，那可就不一样喽。
这就好比是一群紧紧抱在一起的蚂蚁，风很难把它们吹散，它们也不会轻易地按照风的方向走。
在流变仪上，就显示出很高的黏度。
我有个朋友，他在食品厂工作。
有一次，他就跟我抱怨说：“哎呀，我们厂做的果酱，有时候稠有时候稀，真让人头疼。
”我就跟他说：“你咋不用安东帕旋转流变仪测测呢？”你看，果酱这种东西，里面有果肉啊、糖啊、果胶啥的，就像是一个混合了各种小团体的蚂蚁大联盟。
用流变仪一测，就能知道在不同的温度、加工条件下，果酱的流变特性是怎么变化的。
就像给这个大联盟做了一个全面的体检一样。
安东帕旋转流变仪的厉害之处还不止于此呢。
它能够精确地控制转子的转速。
这就好比是你能精确地控制那阵风吹向蚂蚁的速度。

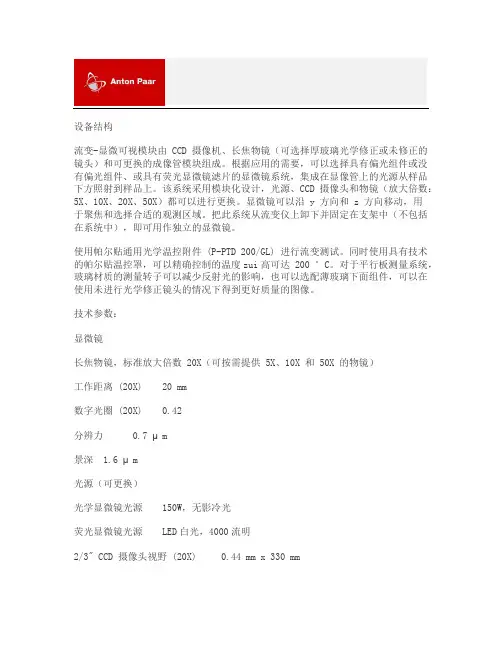

设备结构流变-显微可视模块由 CCD 摄像机、长焦物镜（可选择厚玻璃光学修正或未修正的镜头）和可更换的成像管模块组成。
根据应用的需要，可以选择具有偏光组件或没有偏光组件、或具有荧光显微镜滤片的显微镜系统，集成在显像管上的光源从样品下方照射到样品上。
该系统采用模块化设计，光源、CCD 摄像头和物镜（放大倍数：5X、10X、20X、50X）都可以进行更换。
显微镜可以沿 y 方向和 z 方向移动，用于聚焦和选择合适的观测区域。
把此系统从流变仪上卸下并固定在支架中（不包括在系统中），即可用作独立的显微镜。
使用帕尔贴通用光学温控附件 (P-PTD 200/GL) 进行流变测试。
同时使用具有技术的帕尔贴温控罩，可以精确控制的温度zui高可达 200 °C。
对于平行板测量系统，玻璃材质的测量转子可以减少反射光的影响，也可以选配薄玻璃下面组件，可以在使用未进行光学修正镜头的情况下得到更好质量的图像。
技术参数：显微镜长焦物镜，标准放大倍数 20X（可按需提供 5X、10X 和 50X 的物镜）工作距离 (20X) 20 mm数字光圈 (20X) 0.42分辨力0.7 μm景深 1.6 μm光源（可更换）光学显微镜光源150W，无影冷光荧光显微镜光源LED白光，4000流明2/3" CCD 摄像头视野 (20X) 0.44 mm x 330 mm可选用偏振、非偏振和荧光显微镜（模块1：450 nm - 490 nm，>515 nm，模块2：515 nm - 560 nm，>590 nm）P-PTD 200/GL 帕尔贴通用光学温控系统温度范围-20 °C 至 200 °C测量系玻璃平行板43 mm平行板/锥板抛光不锈钢转子最大 50 mm。

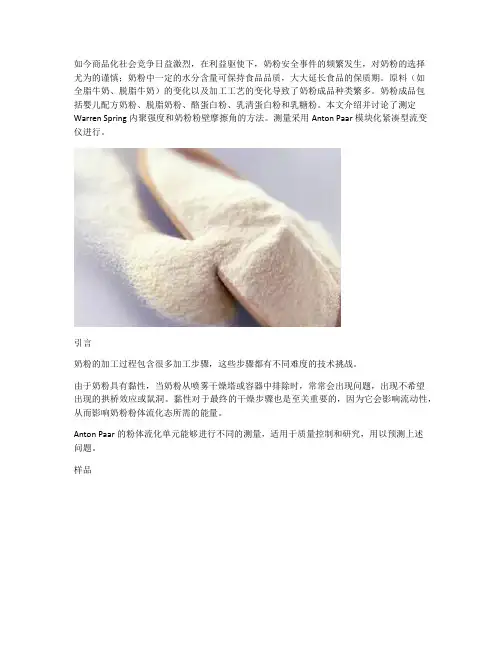

如今商品化社会竞争日益激烈，在利益驱使下，奶粉安全事件的频繁发生，对奶粉的选择尤为的谨慎；奶粉中一定的水分含量可保持食品品质，大大延长食品的保质期。
原料（如全脂牛奶、脱脂牛奶）的变化以及加工工艺的变化导致了奶粉成品种类繁多。
奶粉成品包括婴儿配方奶粉、脱脂奶粉、酪蛋白粉、乳清蛋白粉和乳糖粉。
本文介绍并讨论了测定Warren Spring内聚强度和奶粉粉壁摩擦角的方法。
测量采用Anton Paar模块化紧凑型流变仪进行。
引言奶粉的加工过程包含很多加工步骤，这些步骤都有不同难度的技术挑战。
由于奶粉具有黏性，当奶粉从喷雾干燥塔或容器中排除时，常常会出现问题，出现不希望出现的拱桥效应或鼠洞。
黏性对于最终的干燥步骤也是至关重要的，因为它会影响流动性，从而影响奶粉粉体流化态所需的能量。
Anton Paar的粉体流化单元能够进行不同的测量，适用于质量控制和研究，用以预测上述问题。
样品本文选择了两个奶粉样品，分别是商用婴儿配方奶粉和商用脱脂奶粉，如图1。
测量系统图2：带有暴露支撑板（WESP）流变仪和装有粉体样品的粉体流化单元测量采用Anton Paar的模块化紧凑型流变仪（MCR）和粉体流化单元来进行。
图2为安装了粉体流化单元的MCR流变仪，填充了粉体的粉体流化单元的测量玻璃为涂有氧化铟锡的硼硅酸盐玻璃。
Warren Spring内聚强度测量图3：Schematic view of the Warren Spring measuring geometry用Warren Spring内聚强度来表征流化特性，即黏接的粉体开始流动的点。
样品制备通过透气活塞进行，这确保了此方法的重现性。
活塞采用规定的法向应力（这里为9kPa）压缩粉体样品。
如图3壁摩擦角测量图4：法向力和剪切应力关系曲线中计算壁摩擦角壁摩擦角φ的测定是用一个装有圆盘形附件（直径49mm）的测量系统来完成的。
使用不锈钢和涂有聚四氟乙烯（PTFE，Teflon）的附件进行测量。

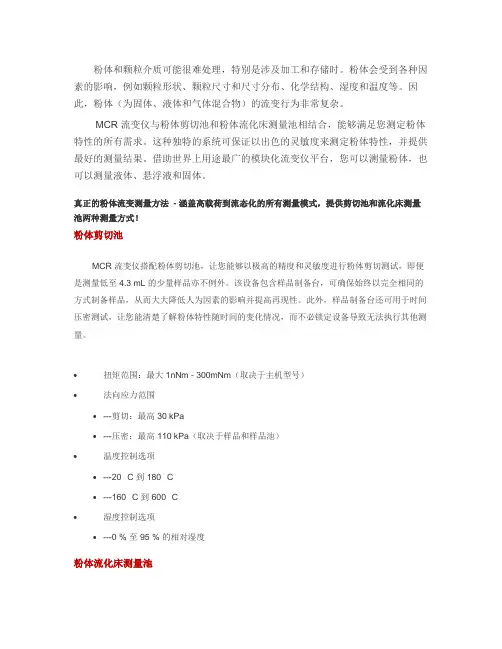

粉体和颗粒介质可能很难处理，特别是涉及加工和存储时。
粉体会受到各种因素的影响，例如颗粒形状、颗粒尺寸和尺寸分布、化学结构、湿度和温度等。
因此，粉体（为固体、液体和气体混合物）的流变行为非常复杂。
MCR 流变仪与粉体剪切池和粉体流化床测量池相结合，能够满足您测定粉体特性的所有需求。
这种独特的系统可保证以出色的灵敏度来测定粉体特性，并提供最好的测量结果。
借助世界上用途最广的模块化流变仪平台，您可以测量粉体，也可以测量液体、悬浮液和固体。
真正的粉体流变测量方法 - 涵盖高载荷到流态化的所有测量模式，提供剪切池和流化床测量池两种测量方式！粉体剪切池MCR 流变仪搭配粉体剪切池，让您能够以极高的精度和灵敏度进行粉体剪切测试，即便是测量低至 4.3 mL 的少量样品亦不例外。
该设备包含样品制备台，可确保始终以完全相同的方式制备样品，从而大大降低人为因素的影响并提高再现性。
此外，样品制备台还可用于时间压密测试，让您能清楚了解粉体特性随时间的变化情况，而不必锁定设备导致无法执行其他测量。
•扭矩范围：最大1nNm - 300mNm（取决于主机型号）•法向应力范围•---剪切：最高 30 kPa•---压密：最高 110 kPa（取决于样品和样品池）•温度控制选项•---20 °C 到 180 °C•---160 °C 到 600 °C•湿度控制选项•---0 % 至 95 % 的相对湿度粉体流化床测量池真正的粉体流变测量可帮助您真正地表征和了解粉体的特性。
借助流变仪的优势，可使用各种专用粉体测量方法，例如旋转和振荡测量，甚至是剪切速率和空气流动相关的测试。
自动化测量方法既快速又简便，还包括质量控制和科研方面的技术说明。
•样品量60 mL 到 120 mL•扭矩范围10 nNm 到 300 mNm（取决于主机型号）•法向应力范围最高 22 kPa•防尘保护罩•--d ≥ 5 μm：100 % 防尘•--5 μm ≥ d > 1 μm：90 % 到 95 % 防尘此设备可测定:-- 气态和固结状态下的内聚强度-- 固结或与时间相关的特性-- 压缩度和体积密度-- 拉伸强度-- 壁摩擦和附着力--气体压降-- 渗透性-- 气密性-- 流化态黏度-- 分离性。
