交流耐压试验的注意点总结

交直流耐压试验设备试验方法及注意事项交直流耐压试验设备试验方法交直流耐压试验设备试验前对被试物都要进行停电、验电、短路接地放电，并拆除被试物的一切对外连接线，其程序和要求与绝缘电阻测试相同。

其升压操作程序与泄漏试验基本相同。

在升到规定的耐压试验电压后，要停留一段时间，称为耐压时间。

对于交流耐压时间按规定大都是1min，直流耐压时间一般为5min或更长，具体要求按规程规定执行。

交直流耐压试验设备试验的注意事项(1)为了防止本来已有缺陷的设备在高电压作用下收到严重损伤，不利于设备的修复，在进行交直流耐压试验之前，应先查明各项非破坏性试验是否都已合格。

如果存在疑问，应查明原因，将缺陷消除后，方可进行试验。

(2)对变压器等充油设备，在注油后或搬运后，应使油充分静止才可进行试验。

对于电力变压器一般要静止24h;但对6-10KV的变压器可静止5-6h。

这样做的目的是防止绝缘油中存在气泡而引起局部放电造成不必要的击穿。

(3)耐压试验时的升压速度也要适当。

直流耐压试验时的升压要从零开始，平稳上升，保持充电电流不要过大，以免烧坏微安表。

交流耐压起始电压不得超过试验电压的1/3，然后将电压平稳地升到试验电压值，升压速度以能保证正确地读出表计读书即可。

在升压过程中如出现表计读数异常或声音异常等可疑现象，应立即停止升压。

(4)试验变压器高压绕组低电位端必须良好接地。

多数升压变压器高压绕组的两个出线端不是等绝缘的，其中一个为高电位端，另一个为低电位端。

低电位端的绝缘结构按照正常接地考虑，绝缘十分薄弱。

如果升压试验时低电位端没有接地，则会出现高电压，最容易将高压绕组击穿。

而且在试验接线中，低电位端常常接有毫安表，如果接地不良有可能使毫安表带上高压，对试验人员的安全造成威胁。

(5)直流耐压时要注意高压整流管或高压硅堆，不致因反向电压而击穿。

当直流耐压或泄露试验时，由于容性被试物被充电后电荷储存在两端电极上，因此电压不变。

当交流电源按正弦规律变化时，电源的极性在一个周期内有两次变化，随着电源极性的变化，高压硅堆上所受的电压最大值为电源电压的峰值和被试物上储存的电压的叠加，这个电压将是直流试验电压的2倍。

交流耐压试验及其注意事项交流耐压试验是电力系统常用的绝缘预防性试验之一，它通过模拟运行中的电气设备和线路在遭受雷击、操作过电压等情况下，检验其绝缘性能是否符合要求。

以下是交流耐压试验的步骤和注意事项。

一、准备阶段在进行交流耐压试验前，需要做好充分的准备工作。

首先，要了解被试设备的名称、型号、额定电压、绝缘等级等基本参数，以便选择合适的试验电压和试验方法。

其次，要检查试验场地是否安全，清除可能影响试验结果的干扰因素，如其他电力线路、电磁干扰源等。

最后，要准备好试验设备、工具和记录表等。

二、接线阶段根据被试设备的结构和试验要求，正确连接试验线路。

试验线路包括电源、调压器、升压变压器、高压引线、保护电阻和测量仪表等部分。

在接线过程中，要确保连接牢固、准确，避免错接或漏接。

同时，要合理布置试验场地，使试验人员与被试设备保持安全距离。

三、开始试验在确认接线无误后，开始进行交流耐压试验。

试验人员要密切观察试验过程，记录被试设备的电压变化情况、绝缘电阻值等参数。

如果发现异常情况，应立即停止试验，检查问题并解决后重新进行试验。

在试验过程中，要保持安全操作，避免触电等事故发生。

四、观察阶段在交流耐压试验过程中，要密切观察被试设备的状态。

如果设备出现放电、闪络等异常现象，应立即停止试验，检查问题并解决后重新进行试验。

同时，要记录下试验过程中的数据，以便后续分析处理。

五、记录数据在试验过程中和试验结束后，要及时记录下相关的数据。

这些数据包括被试设备的电压变化情况、绝缘电阻值、放电次数等。

记录的数据要准确、完整，以便后续分析和处理。

六、结束试验在完成交流耐压试验后，要拆除试验线路，并对被试设备进行必要的检查和维护。

同时，要对试验数据进行整理和分析，判断被试设备的绝缘性能是否符合要求。

如果发现设备存在绝缘缺陷或其他问题，应及时采取措施进行维修和处理。

七、后期处理后期处理包括对试验数据的分析和处理、对被试设备的维修和处理等。

在发电机交流耐压试验中，电压的选择是非常关键的一步。

正确的选择能够确保测试的准确性和可靠性，保障电气设备的安全运行。

在进行发电机交流耐压试验时，应该遵循一定的选择原则，以确保测试的有效性和安全性。

1. 确定试验电压范围在选择试验电压时，首先需要确定试验电压的范围。

发电机在正常运行条件下所承受的电压范围是多少，是需要考虑的重要因素。

根据标准和规范，可以确定发电机的额定电压和试验电压的范围。

在进行耐压试验时，试验电压通常选取为发电机额定电压的1.5～3倍，以确保测试的有效性。

2. 考虑试验电压的波形试验电压的波形也是选择的重要因素之一。

在进行发电机交流耐压试验时，试验电压的波形应符合正弦波或类似正弦波的要求，以保证测试的准确性。

还需考虑试验电压的稳定性和纹波，确保测试过程中不会对发电机造成损坏。

3. 考虑试验电压的频率试验电压的频率也是需要考虑的因素之一。

发电机的额定频率是多少，以及在正常运行条件下所承受的频率范围是多少，都是需要考虑的因素。

在选择试验电压的频率时，应与发电机的额定频率相匹配，以确保测试的有效性和可靠性。

4. 考虑试验电压的持续时间试验电压的持续时间也是一个需要考虑的因素。

根据标准和规范，发电机交流耐压试验的持续时间通常为15分钟以上，以确保测试的有效性和可靠性。

还需要考虑试验电压的上升和下降时间，确保测试过程中不会对发电机造成损坏。

在本篇文章中，我们已经探讨了发电机交流耐压试验电压的选择原则，并依次详细介绍了确定试验电压范围、考虑试验电压的波形、频率和持续时间等方面。

这些原则和要求都是为了保障电气设备的安全运行和测试的有效性。

在选择试验电压时，需要综合考虑以上因素，以确保测试的准确性和可靠性。

个人观点和理解在进行发电机交流耐压试验时，正确选择试验电压是非常重要的。

在选择试验电压时，需要充分考虑发电机的额定电压、波形、频率和持续时间等因素，以确保测试的有效性和可靠性。

只有通过科学合理的电压选择，才能保障发电机的安全运行和设备的长期稳定性。

交流耐压试验安全操作规程一、前言交流耐压试验是一项重要的电气安全检查手段，其目的是检验工业用电设备的绝缘性能，发现存在的隐患，保证电气设备的运行安全。

但是在进行交流耐压试验过程中必须严格遵守相关的安全操作规程，以避免因操作不当，导致的电击事故。

本文将就交流耐压试验安全操作规程进行详细介绍，以提高工作人员安全意识，保障其人身安全。

二、交流耐压试验基本知识交流耐压试验是通过施加交流高电压，用以检测被试物绝缘的耐受能力，如果被试物能够承受预定的测试电压而不发生击穿，那么就认为其绝缘性能是可靠的。

三、安全操作规程1、操作人员应具备绝缘测试的基本知识及操作技能，并严格按照操作规程操作，避免操作失误。

2、操作人员应配备适合的个人防护用品，包括绝缘手套、工作服及绝缘鞋等，并将其穿戴正确。

3、在进行耐压试验前，应首先检查高压发生器的电源、输出终端、接地等是否正常，以及绝缘导线是否完好无损，并进行标识。

在完成检查后，再接通电源并调整电压为测试电压。

4、在进行耐压试验时，应先将负载开关断开，然后将高压发生器输出终端接至负载开关的静触头，将绝缘导线的母头插入负载开关的动触头，再将负载开关的负载头与绝缘导线的母头相连接，同时设定测试时间，并在测试过程中进行监控。

5、在测试过程中应保证操作人员在安全的范围内，而高压发生器则应放置在安全的区域，避免因接近高压发生器导致电击事故。

6、当耐压试验完成后，应先降低电压至零，再将绝缘导线从负载开关上拆下，并将输入变压器与负载开关分离，该完毕后，再切断电源，紧接着进行基本的检查，确保绝缘导线、高压发生器等设备完好无损，并作好标识。

四、现场实施在进行交流耐压试验时，应遵守专业的安全操作规程，操作人员应具备专业的操作技能及安全意识，始终将安全放在第一位。

在实施过程中，应注意防止电击事故的发生，避免给使用者带来不必要的伤害。

五、总结在进行交流耐压试验时，必须遵守符合安全操作规程才能保障安全。

电缆交流耐压试验注意事项1、击穿场强的概念：我们在日常工作中经常谈到耐电压试验、电气强度试验，其实耐压试验和电气强度试验与绝缘电阻测量、体积电阻率测量是相对应的，耐电压试验是对绝缘结构而言，电气强度试验是对材料而言。

绝缘材料在一定电场强度范围内电压和电流的关系符合欧姆定律，但当电场强度超过一极限值是，通过介质的电流与介质的电压的关系就不符合欧姆定律，而突然猛增，这是绝缘材料被破坏而失去了绝缘性能，这种现象称之为介质的击穿。

击穿场强是绝缘材料的基本性能参数之一，如果一根电缆其绝缘发生了击穿，它就失去了运行功能。

2、相电压：电缆设计用的导体对地或金属屏蔽之间的额定工频电压；线电压：电缆设计用的导体间的额定工频电压。

3、试验温度：试验时，试验温度与周围环境温度之差不超过±3℃4、升压方式：电压应从较低值（不超过标准所规定试验电压值的40%）开始，缓慢升至所规定的试验电压值，并维持所规定的时间后降低电压，直至降到所规定试验电压的40%后方可切断电源。

不允许在高电压状态下突然切断电源，以免出现过电压。

串联谐振电源系统的升压方式是：首先给定一个初始电压，然后调节电抗器，使回路谐振，如果谐振后输出电压还没有达到规定值，再调节输入电压。

5、试验电压的产生方式：目前电线电缆行业使用的试验电压的产生方式有两种，一种是由调压器和升压变压器产生的试验电压，此种方式适用于试验电压不高、容量较小的试验。

另一种是串联谐振方式产生的试验电压。

6、电压偏差：在耐受电压时间内，电压偏差应不超过规定值的±3%。

7、试样端部处理：试样端部处理应根据电压高低来决定，总的原则是试样终端部分的长度和做终端头的方法，应保证在规定的试验电压下不发生沿其表面闪络放电或内部击穿。

因此，对于1.8/3kV及以下的低压电缆，无论是型式试验、例行试验、抽样试验均不需使用附加的试验终端。

对于1.8/3kV以上的塑料绝缘电缆，无论是型式试验、例行试验、抽样试验都应使用附加的试验终端。

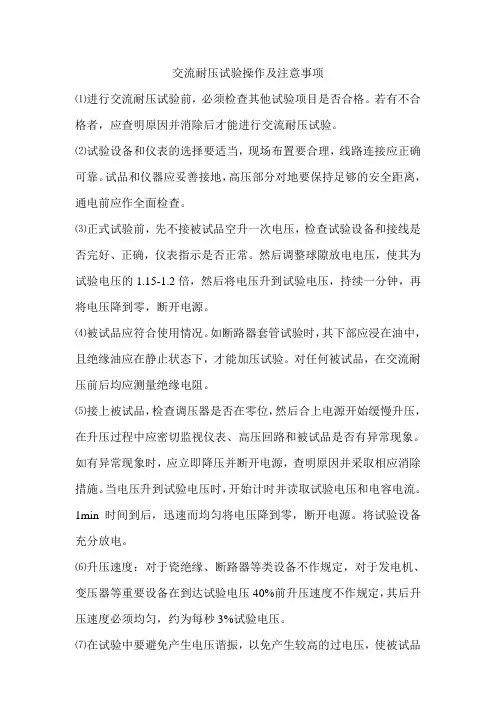

交流耐压试验操作及注意事项⑴进行交流耐压试验前，必须检查其他试验项目是否合格。

若有不合格者，应查明原因并消除后才能进行交流耐压试验。

⑵试验设备和仪表的选择要适当，现场布置要合理，线路连接应正确可靠。

试品和仪器应妥善接地，高压部分对地要保持足够的安全距离，通电前应作全面检查。

⑶正式试验前，先不接被试品空升一次电压，检查试验设备和接线是否完好、正确，仪表指示是否正常。

然后调整球隙放电电压，使其为试验电压的1.15-1.2倍，然后将电压升到试验电压，持续一分钟，再将电压降到零，断开电源。

⑷被试品应符合使用情况。

如断路器套管试验时，其下部应浸在油中，且绝缘油应在静止状态下，才能加压试验。

对任何被试品，在交流耐压前后均应测量绝缘电阻。

⑸接上被试品，检查调压器是否在零位，然后合上电源开始缓慢升压，在升压过程中应密切监视仪表、高压回路和被试品是否有异常现象。

如有异常现象时，应立即降压并断开电源，查明原因并采取相应消除措施。

当电压升到试验电压时，开始计时并读取试验电压和电容电流。

1min时间到后，迅速而均匀将电压降到零，断开电源。

将试验设备充分放电。

⑹升压速度：对于瓷绝缘、断路器等类设备不作规定，对于发电机、变压器等重要设备在到达试验电压40%前升压速度不作规定，其后升压速度必须均匀，约为每秒3%试验电压。

⑺在试验中要避免产生电压谐振，以免产生较高的过电压，使被试品击穿。

在升压过程中，如果发现电压稍微升高，电流便急剧增加的情况，这说明产生电压谐振。

当试验回路参数满足下式时，就可以避免产生电压谐振。

9103.18X BTC X 式中X C ：被试品电容量，μμF 。

BT X ：归算到高压侧试验变压器及调压器的漏抗之和，Ω。

⑻高压试验回路限流电阻R 1和球隙电阻R 2的选择①高压试验回路限流电阻R 1是限制被试品击穿时的短路电流，防止故障扩大和减少试验变压器绕组损伤。

是用玻璃或有机玻璃管制的水电阻：一般可按0.5~1Ω/V 来考虑，长度可按150kV/m 考虑。

35kv电缆交流耐压试验标准35kv电缆是电力系统中常见的一种电缆，其在输电过程中承担着重要的作用。

为了确保35kv电缆的质量和安全性能，进行交流耐压试验是非常必要的。

本文将介绍35kv电缆交流耐压试验的标准和要求，以便相关人员能够准确、规范地进行测试工作。

一、试验目的。

35kv电缆交流耐压试验的主要目的是检验电缆在额定交流电压下的绝缘性能和耐压能力，以确保其在运行过程中不会发生击穿和其他安全隐患。

二、试验条件。

1. 试验环境温度，20℃±5℃。

2. 相对湿度，≤80%。

3. 试验电压波形，正弦波。

4. 试验时间，按照标准规定的时间进行持续试验。

三、试验步骤。

1. 试验前准备工作，检查试验设备和仪器是否正常，确认试验电压和试验时间是否符合标准要求。

2. 试验样品准备，将35kv电缆样品进行必要的预处理，确保样品表面清洁干燥，去除可能影响试验结果的外部因素。

3. 试验操作，将试验电压逐渐升高到规定数值，保持一定时间后逐渐降低至零，观察试验过程中是否出现异常情况。

4. 试验结果记录，记录试验过程中的电压、时间、试验样品状态等相关数据，并进行分析和总结。

四、试验标准。

35kv电缆交流耐压试验的标准主要包括国家标准、行业标准和企业标准。

在进行试验时，应严格按照相关标准的要求进行操作，确保测试结果的准确性和可靠性。

五、试验结果评定。

根据35kv电缆交流耐压试验的标准要求，对试验结果进行评定。

主要包括试验样品是否发生击穿、试验过程中是否出现异常情况、试验数据是否符合标准要求等方面的评定。

六、试验注意事项。

1. 试验操作人员应具备相关的电气知识和试验操作经验，确保试验过程的安全性和准确性。

2. 试验设备和仪器应定期进行检验和校准，确保其工作状态良好。

3. 试验样品的选取和准备应符合标准要求，确保试验结果的可靠性和可重复性。

七、结论。

35kv电缆交流耐压试验是保证电缆质量和安全性能的重要手段，对于电力系统的安全运行具有重要意义。

电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。

在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。

本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。

一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。

通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。

二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。

2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。

3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。

4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。

5.其他辅助设备：如接地装置、连接线路等。

三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。

同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。

另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。

只有在一切准备工作就绪后，才能进行交流耐压试验。

2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。

（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。

（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。

（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。

通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。

（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。
