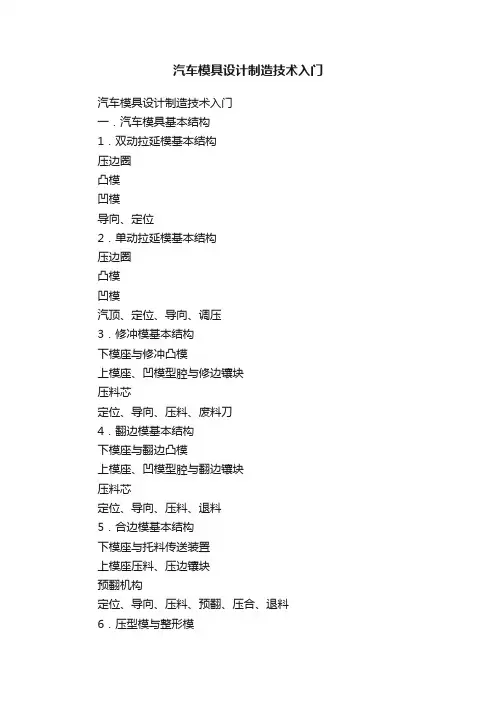

汽车模具设计制造技术入门汽车模具设计制造技术入门一．汽车模具基本结构1．双动拉延模基本结构压边圈凸模凹模导向、定位2．单动拉延模基本结构压边圈凸模凹模汽顶、定位、导向、调压3．修冲模基本结构下模座与修冲凸模上模座、凹模型腔与修边镶块压料芯定位、导向、压料、废料刀4．翻边模基本结构下模座与翻边凸模上模座、凹模型腔与翻边镶块压料芯定位、导向、压料、退料5．合边模基本结构下模座与托料传送装置上模座压料、压边镶块预翻机构定位、导向、压料、预翻、压合、退料6．压型模与整形模7．侧冲与侧翻机构汽车车身冲压件知识第一章、车身外覆盖冲压件1．A 级曲面（外板）2．整体侧围（左、右）3．翼子板（左、右两件）4．机盖外板、机盖内板5．行李箱外板、行李箱内板6．前、后门内外板（左、右）7．顶盖四门、两盖、翼子板左右、侧围左右、顶盖（外板11个、内板6个件）对称件6个，非对称5个。
8个活装件，3个焊装件?油箱盖总成也是活装件，而且是具有A级曲面的外板第二章、车身内板件1．发动机舱总成2．行李舱总成3．侧围内板总成4．地板总成第三章、中、小件--加强梁、加强板、支撑架类件1．小型加强板2．小型支架类3．地板类4．加强梁5．轮罩内外板6．前围总成7．前悬挂总成8．油箱盖总成第四章、覆盖件的成组-总成1．发动机舱总成2．左后门总成3．地板总成4．左侧围总成5．后背门焊接总成&发动机罩总成五。
制件曲面的形成1．车身意匠面——A级曲面?特点——在人的感官下无缺陷?曲面要求——保凸性与光顺性2．车身外观棱线装饰性特征线强化制件表面3．分块线与间隙制件分界功能性间隙——运动空间需要?工艺性间隙——制造工艺需要4．功能性曲面翻边搭接面功能台加强筋过渡曲面5．制件的边贴合焊接边对接焊接边扣合边翻边6．制件上的孔装焊定位孔安装孔过孔总装工艺孔减重孔喷漆工艺孔六。
制件对模具的影响七。
制件的检测1．精度检查基准书2．奥迪特检测方法3．制件的测量方法4．检具的应用5．三坐标测量6．测量精度分析八。
汽车注塑模具基础知识
注塑模具是一种用于制造塑料制品的工具，它能够将熔化的塑
料注入模具中，然后冷却成型，最终得到所需的塑料制品。
在汽车
制造行业中，注塑模具被广泛应用于生产各种汽车零部件，如车灯、仪表盘、门板等。
以下是汽车注塑模具的基础知识：
1. 材料选择，汽车注塑模具通常由优质的钢材制成，以确保模
具具有足够的硬度和耐磨性。
常用的钢材包括P20、718、H13等，
它们具有良好的加工性能和耐磨性，适合用于制造汽车注塑模具。
2. 设计原则，汽车注塑模具的设计需要考虑到产品的结构、尺寸、材料流动等因素，以确保最终产品具有良好的质量和外观。
同时，还需要考虑模具的冷却系统、排气系统等细节，以提高生产效
率和产品质量。
3. 加工工艺，汽车注塑模具的加工工艺包括粗加工、热处理、
精密加工等多个环节。
其中，精密加工尤为重要，因为模具的加工
精度直接影响到最终产品的质量和尺寸精度。
4. 维护保养，汽车注塑模具在使用过程中需要定期进行清洁、
润滑、修复等维护工作，以延长模具的使用寿命和保证生产的稳定性。
总的来说，汽车注塑模具是汽车制造过程中不可或缺的重要工具，它的质量和性能直接关系到汽车零部件的质量和生产效率。
因此，对汽车注塑模具的基础知识的掌握和应用是非常重要的。

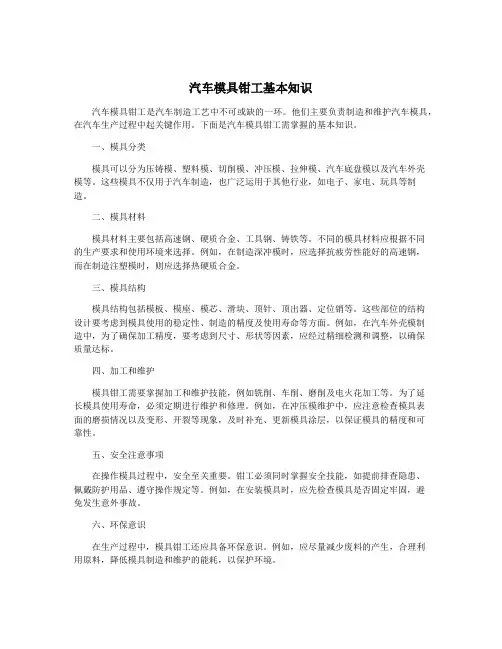

汽车模具钳工基本知识汽车模具钳工是汽车制造工艺中不可或缺的一环。
他们主要负责制造和维护汽车模具，在汽车生产过程中起关键作用。
下面是汽车模具钳工需掌握的基本知识。
一、模具分类模具可以分为压铸模、塑料模、切削模、冲压模、拉伸模、汽车底盘模以及汽车外壳模等。
这些模具不仅用于汽车制造，也广泛运用于其他行业，如电子、家电、玩具等制造。
二、模具材料模具材料主要包括高速钢、硬质合金、工具钢、铸铁等。
不同的模具材料应根据不同的生产要求和使用环境来选择。
例如，在制造深冲模时，应选择抗疲劳性能好的高速钢，而在制造注塑模时，则应选择热硬质合金。
三、模具结构模具结构包括模板、模座、模芯、滑块、顶针、顶出器、定位销等。
这些部位的结构设计要考虑到模具使用的稳定性、制造的精度及使用寿命等方面。
例如，在汽车外壳模制造中，为了确保加工精度，要考虑到尺寸、形状等因素，应经过精细检测和调整，以确保质量达标。
四、加工和维护模具钳工需要掌握加工和维护技能，例如铣削、车削、磨削及电火花加工等。
为了延长模具使用寿命，必须定期进行维护和修理。
例如，在冲压模维护中，应注意检查模具表面的磨损情况以及变形、开裂等现象，及时补充、更新模具涂层，以保证模具的精度和可靠性。
五、安全注意事项在操作模具过程中，安全至关重要。
钳工必须同时掌握安全技能，如提前排查隐患、佩戴防护用品、遵守操作规定等。
例如，在安装模具时，应先检查模具是否固定牢固，避免发生意外事故。
六、环保意识在生产过程中，模具钳工还应具备环保意识。
例如，应尽量减少废料的产生，合理利用原料，降低模具制造和维护的能耗，以保护环境。
总之，模具钳工除了掌握上述基本知识外，也需要细心、耐心、认真的态度去对待每一道工序，确保模具制造和维护的质量，在汽车制造行业发挥重要作用。
汽车冲压模具基础知识自动汽车冲压模具的基础知识：一、模具结构及原理1. 模具的基本构件：模具结构由压力室、上下腔体、模座、模架、连接件、滑块等构件组成，它们协同配合，从而实现冲压过程中所需任务。
2. 冲压原理：冲压是在一定的机械加载条件下，将工件要加工的部位挤压变形成所要求的形状、尺寸和强度的过程。
二、模具设计要点1. 准确定义冲压目标：确定需要冲压零件的结构尺寸及形状，以便把握冲压工艺的实现性及精度要求。
2. 选择模具材料：首先要选择具有良好机械性能和化学稳定性的合金钢材料，以提高模具的承载力、热处理的使用寿命，以及防止流材引起的热损伤。
3. 优化过程参数：根据实际情况，优化冲压过程参数，确定最优模具结构，满足冲压需求。
这关系到模具的设计及选用，以及模具的装配及安装。
三、模具制作工艺1. 分解图：首先要结合模具结构，根据分解图绘制模具各部件的制作图纸，明确各构件的尺寸及形状要求；2. 机加工：根据图纸，采用机加工方法加工模具各构件，以精确而又快捷地完成零件精加工工作；3. 热处理：以提高模具的耐磨性和耐腐蚀性，为模具改善表面属性，同时防止模具受损；4. 检查检验：模具安装齐全后，还要进行检查与检验，已确保模具在使用前安全可靠。
四、模具装配1. 安装定位器：根据模具的工艺要求，先安装定位器，以保证模具的高精度；2. 排放模芯：模芯的数量和布置必须按照实际需要，按照规定的方式，采用密封胶密封；3. 装配液压缸：用来实现模具压力室的压力变化，液压缸装配时应注意缸体接头处的密封条用安装；4. 调试压力室：压力室调试完成后，测试机构进行检查，以确保模具性能满足使用要求。
五、模具保养1. 清洁润滑：清洁模具表面，润滑零部件以及芯滑块的表面；2. 检查松紧：按照手册的要求检查模具所有螺栓的松紧程度，固定连接部件；3. 工作温度：保持模具的工作温度适宜，防止模具因温度变化而造成使用不稳定；4. 更换耗材：根据模具使用情况及特性，定期更换模具阀门、密封件以及密封件等耗材，以降低模具的维护成本。
