方兴未艾的单晶衬底材料

单晶硅衬底的用途
咱就说在电子行业吧，单晶硅衬底就像一个超级舞台。

那些小小的电子元件就像是舞台上的演员。

像晶体管之类的，就站在单晶硅衬底这个舞台上开始表演，让各种电子设备能正常运行呢。

你想啊，手机、电脑这些咱们日常离不开的东西，要是没有单晶硅衬底，那它们就像没了根基一样，根本没法工作。

就好比盖房子没有地基，那房子肯定塌呀。

在光伏领域呢，单晶硅衬底简直就是阳光的捕捉小能手。

它能把太阳光转化成电能，这多神奇呀。

现在大家都提倡清洁能源，单晶硅衬底就在这当中起着超级重要的作用。

它就像一个勤劳的小蜜蜂，不停地把阳光收集起来，变成能让我们使用的电。

有了它，太阳能电池板才能这么高效地工作，给我们的生活带来源源不断的绿色能源。

这可不仅是环保的事儿，还能让我们的电费省不少呢，对普通老百姓来说，那就是实实在在的好处。

再说说在半导体行业里，单晶硅衬底就是那种默默奉献的大功臣。

半导体的那些神奇功能，什么导电又能控制电流之类的，单晶硅衬底可是在背后给了大力的支持。

它就像一个特别靠谱的伙伴，陪着半导体元件一路发展。

没有它，那些复杂又高端的半导体技术就只能是纸上谈兵啦。

还有啊，在一些科研的小天地里，单晶硅衬底也是不可或缺的。

科学家们在它身上做各种各样的实验，就像在一块神奇的画布上画画一样。

他们想探索一些新的物理现象或者研发新的材料，单晶硅衬底就是他们的好帮手。

概括来说呢，单晶硅衬底虽然看起来就是一块小小的材料，但它的用途就像天上的星星一样多，在各个领域都闪闪发光，给我们
的生活带来了巨大的改变，是一个非常了不起的小宝贝呢。

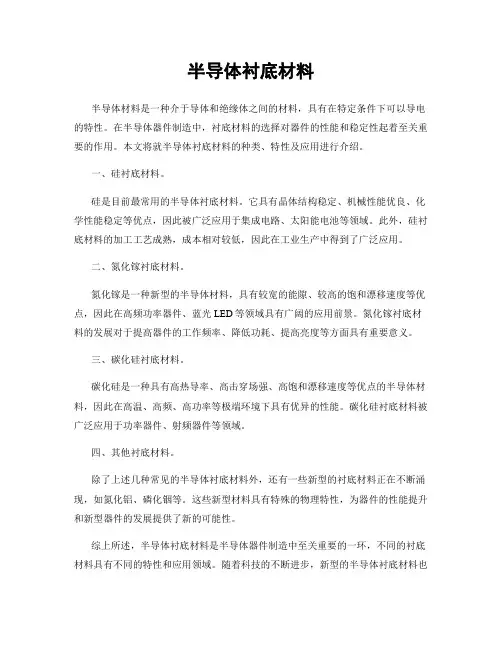

半导体衬底材料
半导体材料是一种介于导体和绝缘体之间的材料，具有在特定条件下可以导电的特性。

在半导体器件制造中，衬底材料的选择对器件的性能和稳定性起着至关重要的作用。

本文将就半导体衬底材料的种类、特性及应用进行介绍。

一、硅衬底材料。

硅是目前最常用的半导体衬底材料。

它具有晶体结构稳定、机械性能优良、化学性能稳定等优点，因此被广泛应用于集成电路、太阳能电池等领域。

此外，硅衬底材料的加工工艺成熟，成本相对较低，因此在工业生产中得到了广泛应用。

二、氮化镓衬底材料。

氮化镓是一种新型的半导体材料，具有较宽的能隙、较高的饱和漂移速度等优点，因此在高频功率器件、蓝光LED等领域具有广阔的应用前景。

氮化镓衬底材料的发展对于提高器件的工作频率、降低功耗、提高亮度等方面具有重要意义。

三、碳化硅衬底材料。

碳化硅是一种具有高热导率、高击穿场强、高饱和漂移速度等优点的半导体材料，因此在高温、高频、高功率等极端环境下具有优异的性能。

碳化硅衬底材料被广泛应用于功率器件、射频器件等领域。

四、其他衬底材料。

除了上述几种常见的半导体衬底材料外，还有一些新型的衬底材料正在不断涌现，如氮化铝、磷化铟等。

这些新型材料具有特殊的物理特性，为器件的性能提升和新型器件的发展提供了新的可能性。

综上所述，半导体衬底材料是半导体器件制造中至关重要的一环，不同的衬底材料具有不同的特性和应用领域。

随着科技的不断进步，新型的半导体衬底材料也
在不断涌现，为半导体器件的发展带来了新的机遇和挑战。

我们期待着在未来能够看到更多更优秀的半导体衬底材料的应用，为人类的科技发展做出更大的贡献。

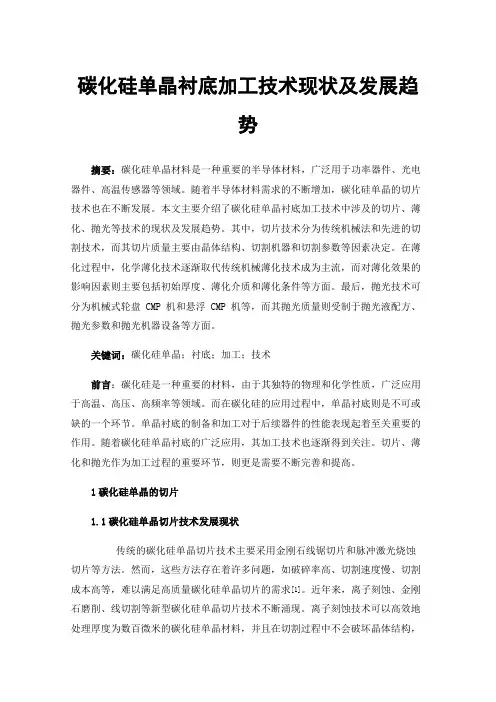

碳化硅单晶衬底加工技术现状及发展趋势摘要：碳化硅单晶材料是一种重要的半导体材料，广泛用于功率器件、光电器件、高温传感器等领域。

随着半导体材料需求的不断增加，碳化硅单晶的切片技术也在不断发展。

本文主要介绍了碳化硅单晶衬底加工技术中涉及的切片、薄化、抛光等技术的现状及发展趋势。

其中，切片技术分为传统机械法和先进的切割技术，而其切片质量主要由晶体结构、切割机器和切割参数等因素决定。

在薄化过程中，化学薄化技术逐渐取代传统机械薄化技术成为主流，而对薄化效果的影响因素则主要包括初始厚度、薄化介质和薄化条件等方面。

最后，抛光技术可分为机械式轮盘 CMP 机和悬浮 CMP 机等，而其抛光质量则受制于抛光液配方、抛光参数和抛光机器设备等方面。

关键词：碳化硅单晶；衬底；加工；技术前言：碳化硅是一种重要的材料，由于其独特的物理和化学性质，广泛应用于高温、高压、高频率等领域。

而在碳化硅的应用过程中，单晶衬底则是不可或缺的一个环节。

单晶衬底的制备和加工对于后续器件的性能表现起着至关重要的作用。

随着碳化硅单晶衬底的广泛应用，其加工技术也逐渐得到关注。

切片、薄化和抛光作为加工过程的重要环节，则更是需要不断完善和提高。

1碳化硅单晶的切片1.1碳化硅单晶切片技术发展现状传统的碳化硅单晶切片技术主要采用金刚石线锯切片和脉冲激光烧蚀切片等方法。

然而，这些方法存在着许多问题，如破碎率高、切割速度慢、切割成本高等，难以满足高质量碳化硅单晶切片的需求[1]。

近年来，离子刻蚀、金刚石磨削、线切割等新型碳化硅单晶切片技术不断涌现。

离子刻蚀技术可以高效地处理厚度为数百微米的碳化硅单晶材料，并且在切割过程中不会破坏晶体结构，因此备受青睐。

金刚石磨削技术较传统金刚石线锯切片具有更高的切割速度和更低的破碎率。

线切割技术由于其精度高、残留应力小等优点也越来越受到重视。

1.2碳化硅单晶切片技术发展趋势首先，未来碳化硅单晶切片技术的发展将致力于高速度、高质量及低成本的切割技术，以满足大规模生产的需求。

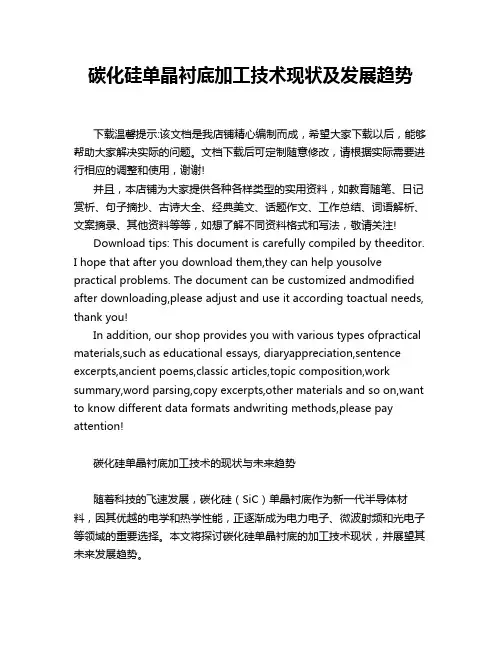

碳化硅单晶衬底加工技术现状及发展趋势下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳化硅单晶衬底加工技术的现状与未来趋势随着科技的飞速发展，碳化硅（SiC）单晶衬底作为新一代半导体材料，因其优越的电学和热学性能，正逐渐成为电力电子、微波射频和光电子等领域的重要选择。

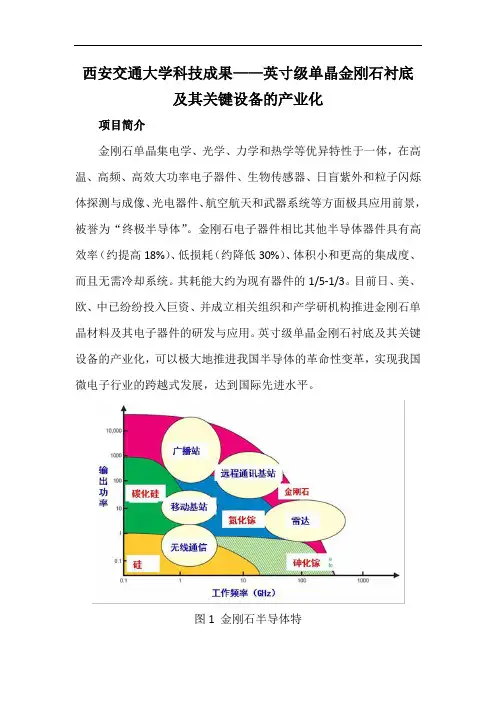

西安交通大学科技成果——英寸级单晶金刚石衬底及其关键设备的产业化项目简介金刚石单晶集电学、光学、力学和热学等优异特性于一体，在高温、高频、高效大功率电子器件、生物传感器、日盲紫外和粒子闪烁体探测与成像、光电器件、航空航天和武器系统等方面极具应用前景，被誉为“终极半导体”。

金刚石电子器件相比其他半导体器件具有高效率（约提高18%）、低损耗（约降低30%）、体积小和更高的集成度、而且无需冷却系统。

其耗能大约为现有器件的1/5-1/3。

目前日、美、欧、中已纷纷投入巨资、并成立相关组织和产学研机构推进金刚石单晶材料及其电子器件的研发与应用。

英寸级单晶金刚石衬底及其关键设备的产业化，可以极大地推进我国半导体的革命性变革，实现我国微电子行业的跨越式发展，达到国际先进水平。

图1 金刚石半导体特产品性能优势（1）基本原理及关键技术内容图2 单晶金刚石衬底“克隆”生长（左：剥离前；右：剥离后）单晶金刚石半导体衬底外延生长工艺通过研究金刚石MPCVD生长动力学过程的异常成核及以（111）配向的粒子为中心的Hillock形成机理；优化设计MPCVD反应腔体结构，实现微波等离子体的大面积、高密度和均匀化；优化反应腔室的热场分布及气流分布；利用单晶金刚石晶体的等效晶面特征，研究外延生长过程中的横向生长（Lateral over Growth）技术，采用相互垂直晶面的外延生长方式，获得10×10mm2以上面积的金刚石衬底；研究高能离子注入技术在金刚石浅表层下形成非金刚石层的有关规律及方法，获得表面层可分离的同质金刚石单晶衬底，为金刚石单晶的“克隆”创造条件；研究不同晶向的衬底接触部的晶体融合机理及规律，利用拼凑融合方式外延生长并形成更大面积的单晶衬底，满足1英寸大面积单晶金刚石衬底的量产需求。

（2）创新点采用等晶面及镶嵌拼凑融合的方法形成一套大面积单晶金刚石生长的工艺规范，可生产1英寸（25.4х25.4mm）以上单晶金刚石衬底及薄膜产品。

半导体衬底材料半导体材料是一种电阻介于导体和绝缘体之间的材料，通常用于制造电子器件和集成电路。

而半导体器件的性能很大程度上取决于半导体衬底材料的选择。

在半导体工业中，常用的半导体衬底材料包括硅、氮化镓、碳化硅等。

本文将就这些常见的半导体衬底材料进行介绍和分析。

硅。

硅是目前半导体工业中最常用的衬底材料，其优点在于成本低廉、晶体质量好、加工工艺成熟等。

此外，硅材料在制造过程中也相对容易控制，能够实现微细加工和集成。

因此，硅衬底材料被广泛应用于集成电路、太阳能电池等领域。

氮化镓。

氮化镓是一种III-V族化合物半导体材料，其晶体结构稳定，具有较高的电子迁移率和较大的能隙。

因此，氮化镓衬底材料适用于制造高频、高功率电子器件，如射频功率放大器、微波器件等。

此外，氮化镓材料还被广泛应用于LED、LD等光电器件领域。

碳化硅。

碳化硅是一种新型的半导体材料，具有优异的热稳定性、耐辐照性和高电场饱和漂移速度等特点。

碳化硅衬底材料适用于制造高温、高频、高功率电子器件，如功率MOSFET、功率二极管等。

此外，碳化硅材料还被广泛应用于光电器件和传感器领域。

总结。

在半导体器件的制造过程中，选择合适的半导体衬底材料对于器件性能至关重要。

不同的衬底材料具有不同的特性和适用范围，制造工艺和设备也会有所差异。

因此，在实际应用中，需要根据具体的器件要求和制造工艺选择合适的半导体衬底材料，以确保器件性能和可靠性。

随着半导体工业的不断发展，相信会有更多新型的半导体衬底材料出现，为半导体器件的制造和应用带来新的发展机遇。

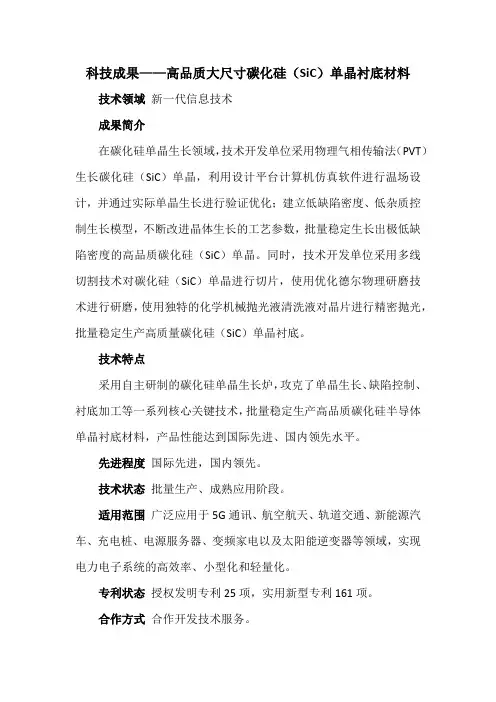

科技成果——高品质大尺寸碳化硅（SiC）单晶衬底材料技术领域新一代信息技术
成果简介
在碳化硅单晶生长领域，技术开发单位采用物理气相传输法（PVT）生长碳化硅（SiC）单晶，利用设计平台计算机仿真软件进行温场设计，并通过实际单晶生长进行验证优化；建立低缺陷密度、低杂质控制生长模型，不断改进晶体生长的工艺参数，批量稳定生长出极低缺陷密度的高品质碳化硅（SiC）单晶。

同时，技术开发单位采用多线切割技术对碳化硅（SiC）单晶进行切片，使用优化德尔物理研磨技术进行研磨，使用独特的化学机械抛光液清洗液对晶片进行精密抛光，批量稳定生产高质量碳化硅（SiC）单晶衬底。

技术特点
采用自主研制的碳化硅单晶生长炉，攻克了单晶生长、缺陷控制、衬底加工等一系列核心关键技术，批量稳定生产高品质碳化硅半导体单晶衬底材料，产品性能达到国际先进、国内领先水平。

先进程度国际先进，国内领先。

技术状态批量生产、成熟应用阶段。

适用范围广泛应用于5G通讯、航空航天、轨道交通、新能源汽车、充电桩、电源服务器、变频家电以及太阳能逆变器等领域，实现电力电子系统的高效率、小型化和轻量化。

专利状态授权发明专利25项，实用新型专利161项。

合作方式合作开发技术服务。

技术指标
预期收益据统计，以碳化硅为基础材料的半导体行业的全球市场规模预计2020年将增加到800亿美元。

预计2020年国内碳化硅电力电子器件市场将达到100亿元。

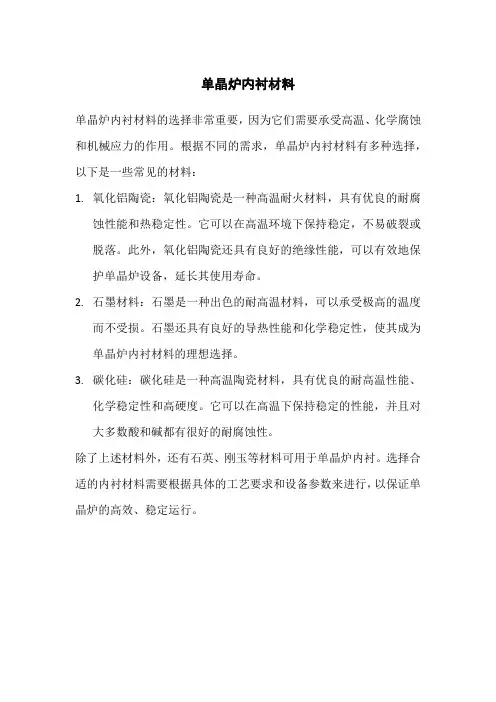

单晶炉内衬材料
单晶炉内衬材料的选择非常重要，因为它们需要承受高温、化学腐蚀和机械应力的作用。

根据不同的需求，单晶炉内衬材料有多种选择，以下是一些常见的材料：
1.氧化铝陶瓷：氧化铝陶瓷是一种高温耐火材料，具有优良的耐腐
蚀性能和热稳定性。

它可以在高温环境下保持稳定，不易破裂或脱落。

此外，氧化铝陶瓷还具有良好的绝缘性能，可以有效地保护单晶炉设备，延长其使用寿命。

2.石墨材料：石墨是一种出色的耐高温材料，可以承受极高的温度
而不受损。

石墨还具有良好的导热性能和化学稳定性，使其成为单晶炉内衬材料的理想选择。

3.碳化硅：碳化硅是一种高温陶瓷材料，具有优良的耐高温性能、
化学稳定性和高硬度。

它可以在高温下保持稳定的性能，并且对大多数酸和碱都有很好的耐腐蚀性。

除了上述材料外，还有石英、刚玉等材料可用于单晶炉内衬。

选择合适的内衬材料需要根据具体的工艺要求和设备参数来进行，以保证单晶炉的高效、稳定运行。

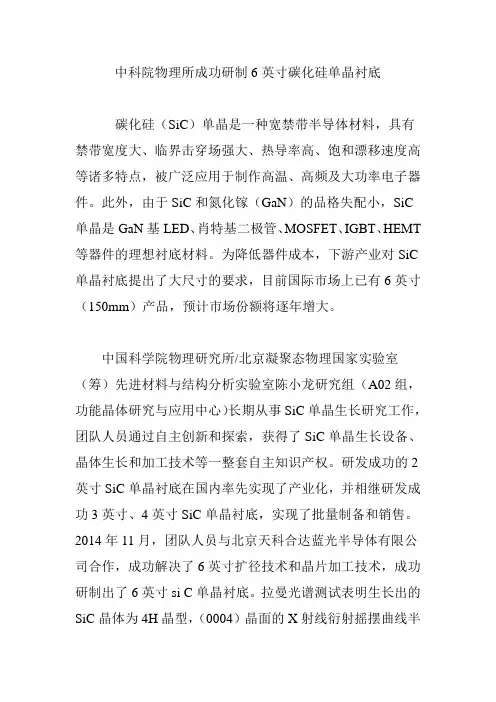

中科院物理所成功研制6英寸碳化硅单晶衬底
碳化硅（SiC）单晶是一种宽禁带半导体材料，具有禁带宽度大、临界击穿场强大、热导率高、饱和漂移速度高等诸多特点，被广泛应用于制作高温、高频及大功率电子器件。

此外，由于SiC和氮化镓（GaN）的品格失配小，SiC 单晶是GaN基LED、肖特基二极管、MOSFET、IGBT、HEMT 等器件的理想衬底材料。

为降低器件成本，下游产业对SiC 单晶衬底提出了大尺寸的要求，目前国际市场上已有6英寸（150mm）产品，预计市场份额将逐年增大。

中国科学院物理研究所/北京凝聚态物理国家实验室（筹）先进材料与结构分析实验室陈小龙研究组（A02组，功能晶体研究与应用中心）长期从事SiC单晶生长研究工作，团队人员通过自主创新和探索，获得了SiC单晶生长设备、晶体生长和加工技术等一整套自主知识产权。

研发成功的2英寸SiC单晶衬底在国内率先实现了产业化，并相继研发成功3英寸、4英寸SiC单晶衬底，实现了批量制备和销售。

2014年11月，团队人员与北京天科合达蓝光半导体有限公司合作，成功解决了6英寸扩径技术和晶片加工技术，成功研制出了6英寸si C单晶衬底。

拉曼光谱测试表明生长出的SiC晶体为4H晶型，（0004）晶面的X射线衍射摇摆曲线半
高宽平均值仅27.2弧秒，表明晶体结晶质量很好。

这一成果标志着物理所的SiC单晶生长研发工作已达到国际先进水平。

6英寸SiC单晶衬底的研发成功，为高性能SiC基电子器件的国产化提供了材料基础。

硅是集成电路产业的基础，半导体材料中98％是硅，半导体硅工业产品包括多晶硅、单晶硅（直拉和区熔）、外延片和非晶硅等，其中，直拉硅单晶广泛应用于集成电路和中小功率器件。

区域熔单晶目前主要用于大功率半导体器件，比如整流二极管，硅可控整流器，大功率晶体管等。

单晶硅和多晶硅应用最广。

中彰国际（SINOSI）是一家致力于尖端科技、开拓创新的公司。

中彰国际（SINOSI）能够规模生产和大批量供应单晶硅、多晶硅及Φ4″- Φ6″直拉抛光片、Φ3″- Φ6″直拉磨片和区熔NTD磨片并且可以按照国内、外客户的要求提供非标产品。

单晶硅单晶硅主要有直拉和区熔区熔（NTD）单晶硅可生产直径范围为：Φ1.5″- Φ4″。

直拉单晶硅可生产直径范围为：Φ2″-Φ8″。

各项参数可按客户要求生产。

多晶硅区熔用多晶硅：可生产直径Φ40mm－Φ70mm。

直径公差(Tolerance)≤10%，施主水平＞300Ω.㎝，受主水平＞3000Ω.㎝，碳含量＜2×1016at/㎝3 。

各项参数可按客户要求生产。

切磨片切磨片可生产直径范围为：Φ1.5″- Φ6″。

厚度公差、总厚度公差、翘曲度、电阻率等参数符合并优于国家现行标准，并可按客户要求生产。

抛光片抛光片可生产直径范围为：Φ2″- Φ6″，厚度公差、总厚度公差、翘曲度、平整度、电阻率等参数符合并优于国家现行标准，并可按客户要求生产。

高纯的单晶硅棒是单晶硅太阳电池的原料，硅纯度要求99.999％。

单晶硅太阳电池是当前开发得最快的一种太阳电池，它的构和生产工艺已定型，产品已广泛用于空间和地面。

为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。

有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。

单晶硅是转化太阳能、电能的主要材料。

在日常生活里，单晶硅可以说无处不在，电视、电脑、冰箱、电话、汽车等等，处处离不开单晶硅材料；在高科技领域，航天飞机、宇宙飞船、人造卫星的制造，单晶硅同样是必不可少的原材料。
