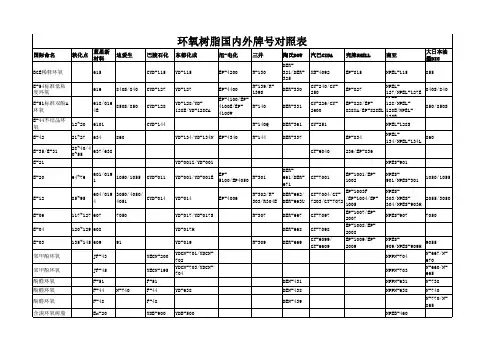

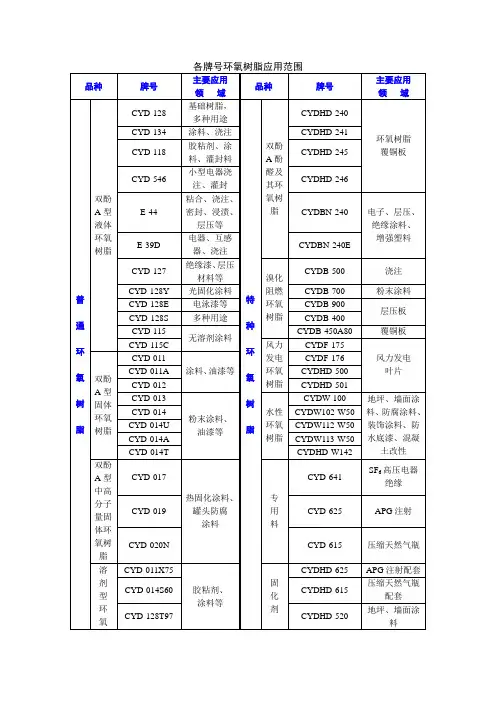

环氧树脂牌号对照表

环氧树脂的品种环氧树脂经历50多年的研制与发展，已经开发上百种规格的品种：一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－0.55－0.56E—51 618# 浅黄粘稠液体10－16 －－－－0.48－0.54E—44 6101# 黄色高粘度液体20－40 －－－－0.41－0.47E—42 634# 同上－－－－ 21－27 0.38－0.45E—35 637# 同上－－－－ 20－35 0.30－0.40E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22E—14 603# 同上－－－－ 78－85 0.10－0.18E—12 604# 同上－－－－ 85－95 0.10－0.18E—06 607# 同上－－－－110－135 0.04－0.07E—03 609# 同上－－－－135－155 0.02－0.04E—01 665# 液体30－40 －－－－0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4…—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

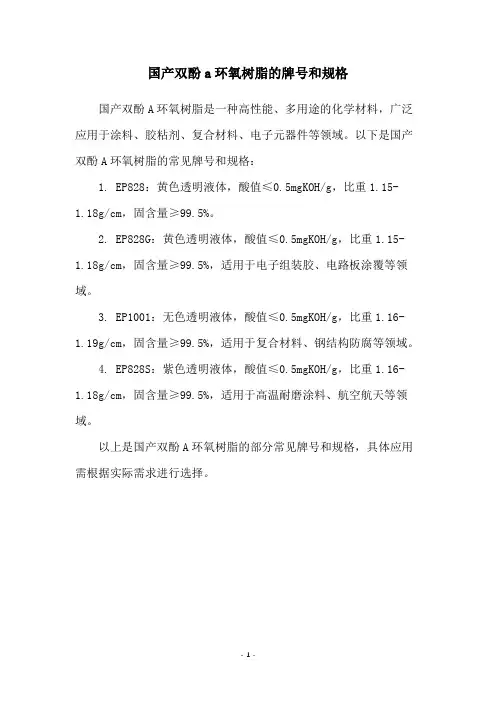

国产双酚a环氧树脂的牌号和规格
国产双酚A环氧树脂是一种高性能、多用途的化学材料，广泛应用于涂料、胶粘剂、复合材料、电子元器件等领域。

以下是国产双酚A环氧树脂的常见牌号和规格：
1. EP828：黄色透明液体，酸值≤0.5mgKOH/g，比重1.15-
1.18g/cm，固含量≥99.5%。

2. EP828G：黄色透明液体，酸值≤0.5mgKOH/g，比重1.15-1.18g/cm，固含量≥99.5%，适用于电子组装胶、电路板涂覆等领域。

3. EP1001：无色透明液体，酸值≤0.5mgKOH/g，比重1.16-1.19g/cm，固含量≥99.5%，适用于复合材料、钢结构防腐等领域。

4. EP828S：紫色透明液体，酸值≤0.5mgKOH/g，比重1.16-1.18g/cm，固含量≥99.5%，适用于高温耐磨涂料、航空航天等领域。

以上是国产双酚A环氧树脂的部分常见牌号和规格，具体应用需根据实际需求进行选择。

- 1 -。

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－－E—51 618# 浅黄粘稠液体 10－16 －－－－－E—44 6101# 黄色高粘度液体 20－40 －－－－－E—42 634# 同上－－－－ 21－27 －E—35 637# 同上－－－－ 20－35 －E—31 638# 浅黄粘稠液体－－－－ 40－55 －E—20 601# 黄色透明固体－－－－ 64－76 －E—14 603# 同上－－－－ 78－85 －E—12 604# 同上－－－－ 85－95 －E—06 607# 同上－－－－ 110－135 －E—03 609# 同上－－－－ 135－155 －E—01 665# 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。

双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。

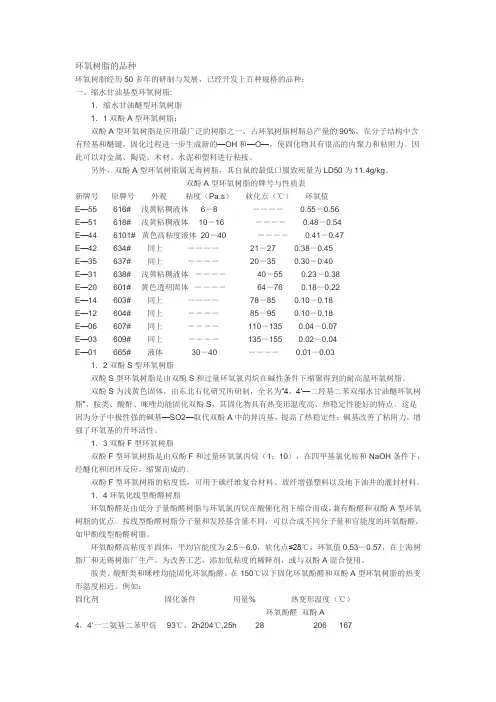

环氧树脂的品种环氧树脂经历50多年的研制与发展，已经开发上百种规格的品种：一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55 616# 浅黄粘稠液体6-8 0.55－0.56E—51 618# 浅黄粘稠液体10-16 0.48－0.54E—44 6101# 黄色高粘度液体20－40 0.41－0.47E—42 634# 同上21－27 0.38－0.45E—35 637# 同上20－35 0.30－0.40E—31 638# 浅黄粘稠液体40－55 0.23－0.38E—20 601# 黄色透明固体64－76 0.18－0.22E—14 603# 同上78－85 0.10－0.18E—12 604# 同上85－95 0.10－0.18E—06 607# 同上110－135 0.04－0.07E—03 609# 同上135－155 0.02－0.04E—01 665# 液体30－40 0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4…—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。

环氧树脂的品种分类表（附录六?）一、缩水甘油基型环氧树脂
二、特种环氧树脂
1、高韧性螺旋结构环氧树脂国外产品为EXRR-1259,环氧基含量为13. 5-15. 5%,可用顺丁烯二酸酹、邻苯二甲酸酹、甲基四氢苯二甲酸肝和间苯二胺固化，固化条件为160°C/6h + 2 00°C/2h,其固化物的=45-5IMPa,因此制作玻璃钢的韧性和热稳定性好。

2、苯撑基醸环氧树脂在49°C/数天或116°C/数小时固化，经260°C老化500h后，性能不变。

在液氧中冲击敏感试验合格，能耐强氧化剂NO的腐蚀。

3、三聚氯化磷膳环氧树脂(B)为粘稠暗量液体，用脂肪胺室温固化，也可在高温180°C/
15-20h自固化,其fe=35-40MPa,布氏硬度为25-30。

4、耐高低温环氧和环氧弹性体
4.1耐高低温环氧：
4.2环氧弹性体一一环氧氯丙烷橡胶掺入普通环氧中可使6抗冲击提高近30倍，并降低体系的粘度。

5、有机硅环氧树脂
5.1665s有机硅环氧树脂，其粘度为100-5000厘泊，用脂肪胺固化，在烘箱内一80°C3 0分；一一120°C (6h) ―150°C处理4h,最后在200°C处理4-6h,用于耐热防潮良好绝缘性，而且对硅橡胶的粘接强度极高。

5. 2有机硅环氧树脂，用脂肪胺固化，100-150°C/l-24h。

三、脂环族环氧树脂。

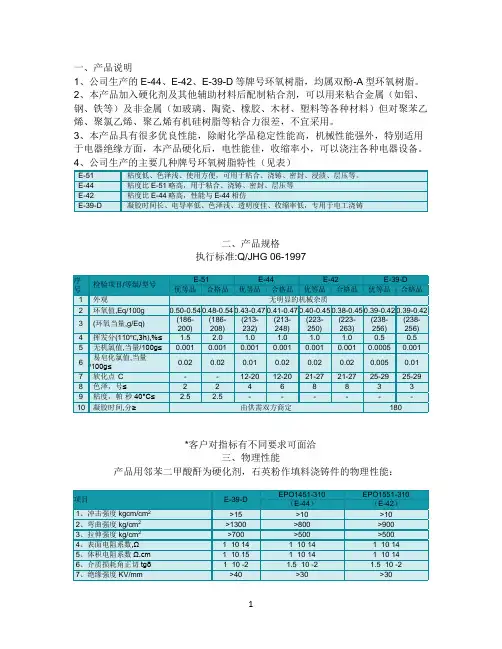

一、产品说明1、公司生产的E-44、E-42、E-39-D等牌号环氧树脂，均属双酚-A型环氧树脂。

2、本产品加入硬化剂及其他辅助材料后配制粘合剂，可以用来粘合金属（如铝、钢、铁等）及非金属（如玻璃、陶瓷、橡胶、木材、塑料等各种材料）但对聚苯乙烯、聚氯乙烯、聚乙烯有机硅树脂等粘合力很差，不宜采用。

3、本产品具有很多优良性能，除耐化学品稳定性能高，机械性能强外，特别适用于电器绝缘方面，本产品硬化后，电性能佳，收缩率小，可以浇注各种电器设备。

4、公司生产的主要几种牌号环氧树脂特性（见表）二、产品规格执行标准:Q/JHG 06-1997*客户对指标有不同要求可面洽三、物理性能产品用邻苯二甲酸酐为硬化剂，石英粉作填料浇铸件的物理性能：四、使用简介本产品本身不会硬化，须加入胺类、酸酐及其他高分子化合物，才能转变为不溶不熔的体型交联结构，脂肪族胺类及低分子量的聚酰胺能使环氧树脂在室温硬化，使用较为广泛的室温硬化剂有乙二胺，二乙烯三胺、三乙烯四胺、已二胺等。

而用酸酐、芳香族胺作硬化剂是需在加热时，才能使环氧树脂硬化。

采用酸酐作为硬化剂时，胶粘剂的胶接强度，耐热性和电性能均比用乙烯多胺类硬化时所得结果要好。

*部分硬化剂种类及使用条件（仅供参与）五、注意事项1、贮存：应存放在通风、干燥的库房内，防止日光直接照射，并应隔绝火源，远离热源。

产品自生产之日起贮存期为1年，超过贮存期应对质量指标逐项进行检验，合格的仍可使用。

2、包装；铁桶，净重20kg、200kg从中可以看出断裂韧性G IC有些升高，但大大牺牲了材料的耐热性，而且固化物中还存有过量的未反应的环氧基。

第三种办法是提高环氧树脂的分子量。

双酚A型环氧树脂分子的端基为环氧基团，环氧值愈低的环氧树脂分子量愈大。

国产环氧树脂代号后的数字表示其环氧值的大小，若按分子量大小排列，则E-12>E-20>E-39>E-44>E-51。

在绝缘浇注料中，使用环氧值低(即分子量大)的环氧树脂的实质是降低环氧树脂固化物的交联密度。

环氧树脂板国标牌号环氧树脂板是一种常见的建筑材料，广泛应用于建筑、工业、航空航天等领域。

根据国家标准，环氧树脂板有多个不同的牌号，每个牌号都具有特定的性能和用途。

首先，让我们来了解一下环氧树脂板的基本概念。

环氧树脂板是由环氧树脂和填料经过特殊工艺制成的一种复合材料。

它具有很高的强度、硬度和耐磨性，同时也具有优异的耐化学腐蚀性能。

由于这些优点，环氧树脂板被广泛用于地板、墙面、屋顶等建筑结构中。

根据国家标准，环氧树脂板的牌号分为多个等级，每个等级都有不同的特性和应用范围。

下面是一些常见的环氧树脂板国标牌号及其特点：1. EPR-101：这是一种常规型环氧树脂板，具有较高的强度和硬度，适用于一般建筑结构中的地板、墙面等。

2. EPR-201：这是一种高耐磨型环氧树脂板，具有更高的耐磨性能，适用于需要经常承受重压和磨损的场合，如车库、工厂车间等。

3. EPR-301：这是一种防静电型环氧树脂板，具有良好的防静电性能，适用于对静电敏感的场所，如电子厂、实验室等。

4. EPR-401：这是一种耐酸碱型环氧树脂板，具有优异的耐化学腐蚀性能，适用于酸碱环境下的建筑结构，如化工厂、实验室等。

5. EPR-501：这是一种防滑型环氧树脂板，具有特殊的表面纹理设计，能够提供良好的防滑效果，适用于需要防滑的场所，如游泳池、浴室等。

除了以上几种牌号外，还有其他一些特殊用途的环氧树脂板，如耐高温型、耐火型、防水型等。

这些牌号的环氧树脂板在特定领域中具有重要的应用价值。

需要注意的是，在选择和使用环氧树脂板时，应根据具体需求和使用环境来选择合适的牌号。

同时，在施工过程中也要严格按照国家标准和相关规范进行操作，以确保施工质量和使用效果。

总之，环氧树脂板是一种多功能的建筑材料，具有广泛的应用前景。

通过选择合适的牌号，可以满足不同场所和需求的要求，并提供良好的建筑结构保护和使用体验。

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55616#浅黄粘稠液体6－8－－－－0.55－0.56E—51618#浅黄粘稠液体10－16－－－－0.48－0.54E—446101#黄色高粘度液体20－40－－－－0.41－0.47E—42634#同上－－－－21－270.38－0.45E—35637#同上－－－－20－350.30－0.40E—31638#浅黄粘稠液体－－－－40－550.23－0.38E—20601#黄色透明固体－－－－64－760.18－0.22E—14603#同上－－－－78－850.10－0.18E—12604#同上－－－－85－950.10－0.18E—06607#同上－－－－110－1350.04－0.07E—03609#同上－－－－135－1550.02－0.04E—01665#液体30－40－－－－0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。
