ZPW-2000A移频轨道电路

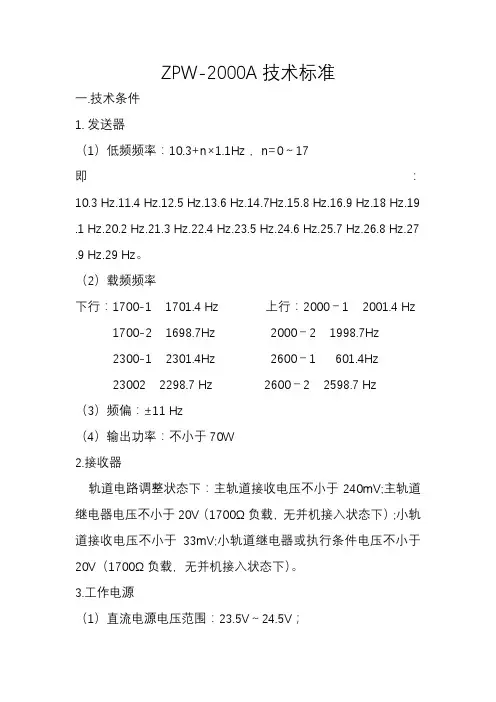

ZPW-2000A技术标准一.技术条件1. 发送器（1）低频频率：10.3+n×1.1Hz ，n=0～17即：10.3 Hz.11.4 Hz.12.5 Hz.13.6 Hz.14.7Hz.15.8 Hz.16.9 Hz.18 Hz.19 .1 Hz.20.2 Hz.21.3 Hz.22.4 Hz.23.5 Hz.24.6 Hz.25.7 Hz.26.8 Hz.27 .9 Hz.29 Hz。

（2）载频频率下行：1700-1 1701.4 Hz 上行：2000－1 2001.4 Hz 1700-2 1698.7Hz 2000－2 1998.7Hz2300-1 2301.4Hz 2600－1 601.4Hz23002 2298.7 Hz 2600－2 2598.7 Hz（3）频偏：±11 Hz（4）输出功率：不小于70W2.接收器轨道电路调整状态下：主轨道接收电压不小于240mV;主轨道继电器电压不小于20V（1700Ω负载，无并机接入状态下）;小轨道接收电压不小于33mV;小轨道继电器或执行条件电压不小于20V（1700Ω负载，无并机接入状态下）。

3.工作电源（1）直流电源电压范围：23.5V～24.5V；（2）设备耗电情况：发送器在正常工作时负载为400Ω，功出为1电平得情况下，耗电为5.55A；当功出短路时耗电小于10.5A；（3）接收器正常工作时耗电小于500mA。

4. 轨道电路（1）分路灵敏度为0.15Ω，分路残压小于140mv（带内）。

（2）主轨道无分路死区；调谐区分路死区不大于5m；（3）有分离式断轨检查性能；轨道电路全程断轨，轨道继电器可靠落下。

二.补偿电容规格及技术指标1700Hz：55μF±5%（轨道电路长度250～1450m）2000Hz：50μF±5%（轨道电路长度250～1400m）2300Hz：46μF±5%（轨道电路长度250～1350m）2600Hz：40μF±5%（轨道电路长度250～1350m）三.ZPW-2000A设备测试1.在衰耗盘测试：（测试周期：季）衰耗盘上共有5个指示灯，12个测试孔。

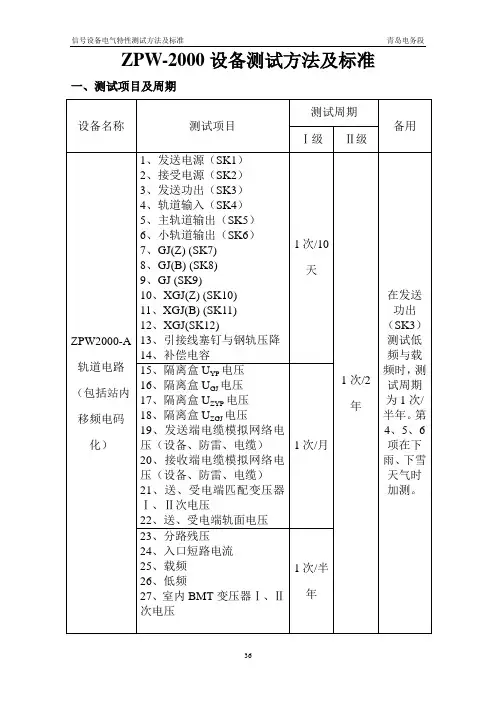

ZPW-2000设备测试方法及标准一、测试项目及周期二、测试方法及标准（用UM71/YP通用测试表）1、第1项用直流档在衰耗盒的SK1测试，标准为23.5-24.5V。

2、第2项用直流档在衰耗盒的SK2测试，标准为23.5-24.5V。

3、第3项用多载频档（两个载频）在衰耗盒的SK3测试，标准为75-170V。

（视输出电平等级）4、第4项用多载频档（两个载频）在衰耗盒的SK4测试，主轨道输入大于240mV，小轨道输入大于42mV5、第5项用用单载频档在衰耗盒的SK5测试，输出标准为≥240mV。

6、第6项用用单载频档在衰耗盒的SK6测试，，输出标准为110-130mV。

7、第7项用直流档在衰耗盒的SK7测试测试，继电器电压≥20V。

8、第8项用直流档在衰耗盒的SK8测试测试，继电器电压≥20V。

9、第9项用直流档在衰耗盒的SK9测试测试，继电器电压≥20V。

10、第10项用直流档在衰耗盒的SK10测试测试，继电器电压≥20V。

11、第11项用直流档在衰耗盒的SK11测试测试，继电器电压≥20V。

12、第12项用直流档在衰耗盒的SK12测试测试，继电器电压≥20V。

13、第13项用单载频档，使用“塞钉测试线”，测试端的一个测试插柄选插“小鳄夹”，另一个测试插柄选插“测试磁吸”，并插入磁吸侧面的塞孔中。

将“小鳄夹”啮夹在塞钉引接线的线鼻上，磁吸吸附于“小鳄夹”啮夹点垂直方向的钢轨轨面上（这时必须注意“测试磁吸”的引线与“小鳄夹”的引线所形成的平面应尽量与钢轨保持垂直），进行电压测量，测试数值≤5mV。

14、第14项“补偿电容”测试手段是：测出电容所在位置的阻抗值，然后换算出等效的、并非该电容自身的电容容值。

该项的操作步骤如下：（1）按动△键，选中菜单中“电容”测项；（2）仪表屏中显示。

首先测试补偿电容端压。

将两支“测试磁吸”分别插入“公用测试线”的标准测试插柄上，然后分别吸附在电容引接线正上方的钢轨轨面上，进行电压测试，此时电流钳必须空置，当电压测试数值稳定后，按动“选中”键确认后，方可撤回磁吸。

ZPW-2000A型无绝缘移频轨道电路室内设备故障处理分析ZPW-2000A型无绝缘移频轨道电路是铁路运输中常见的设备，它具有对列车进行移频轨道电路监测、使列车运行更加安全和便利的作用。

然而在使用过程中，设备可能会出现一些故障，为了保证设备的正常运行，我们需要及时对故障进行处理。

下面我们将就ZPW-2000A型无绝缘移频轨道电路室内设备故障处理进行分析，以便更好地理解和掌握处理故障的方法。

一、故障描述在进行故障处理之前，我们需要了解ZPW-2000A型无绝缘移频轨道电路室内设备可能会出现的故障情况。

常见的故障包括但不限于：供电异常、电源故障、线路短路、线路开路、信号干扰等。

这些故障都会对设备的正常运行造成影响，所以我们需要对这些故障进行及时的处理。

二、故障处理方法1. 供电异常如果发现ZPW-2000A型无绝缘移频轨道电路室内设备出现供电异常，首先需要检查电源线路是否连接正常，检查电源线路是否受潮或发生短路。

如果是因为电源线路故障导致的供电异常，需要及时更换电源线路并进行调试，以确保设备正常供电。

2. 电源故障3. 线路短路线路短路是ZPW-2000A型无绝缘移频轨道电路室内设备常见的故障之一，造成线路短路的原因可能是线路连接不良、线路受潮等。

对于线路短路，首先需要检查线路连接是否良好，如果发现线路连接不良，需要重新连接线路并进行测试。

如果线路受潮，需要将受潮部分进行清洁和烘干，并进行测试使用。

5. 信号干扰信号干扰是ZPW-2000A型无绝缘移频轨道电路室内设备可能遇到的故障之一，可能会受到外部干扰引起设备信号不稳定。

对于信号干扰，需要首先检查设备周围的环境情况，采取相应的屏蔽措施，确保设备的信号稳定。

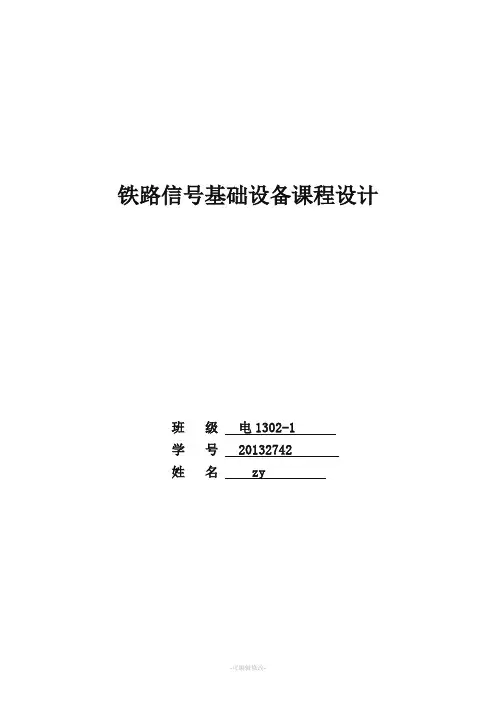

铁路信号基础设备课程设计班级电1302-1学号 20132742姓名 zy题目：ZPW-2000A轨道电路及发送器仿真设计一、设计目的本课题制作的主要目的是掌握ZPW2000A的工作原理，深入了解发送器、接收器的工作原理和冗余设计方式，掌握发送器工作过程。

二、设计要求1、熟悉绘图软件CAD；2、绘制工作原理图；3、利用仿真软件实现发送器调频功能，产生18种低频种载频的高精度、高稳定的移频信号；4、撰写课程设计报告。

三、设计说明1、系统原理PW-2000A型无绝缘移频轨道电路系统，与UM71无绝缘轨道电路一样采用电气绝缘节来实现相邻轨道电路区段的隔离。

电气绝缘节长度改进为29m，由空心线圈、29m长钢轨和调谐单元构成。

调谐区对于本区段频率呈现极阻抗，利于本区段信号的传输及接收；对于相邻区段频率信号呈现零阻抗，可靠地短路相邻区段信号，防止了越区传输，这样便实现了相邻区段信号的电气绝缘。

同时为了解决全程断轨检查，在调谐区内增加了小轨道电路。

ZPW-2000A型无绝缘移频轨道电路将轨道电路分为主轨道电路和调谐区小轨道电路两个部分，并将短小轨道电路视为列车运行前方主轨道电路的所属“延续段”。

主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道（实际电缆和模拟电缆）传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向小轨道传送。

主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配变压器、电缆通道，将信号传至本区段接收器。

调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件通过（XG、XGH）送至本轨道电路接收器，做为轨道继电器（GJ）励磁的必要检查条件之一。

本区段接收器同时接收到主轨道移频信号及小轨道电路继电器执行条件，判决无误后驱动轨道电路继电器吸起，并由此来判断区段的空闲与占用情况。

该系统“电气—电气”和“电气—机械”两种绝缘节结构电气性能相同。

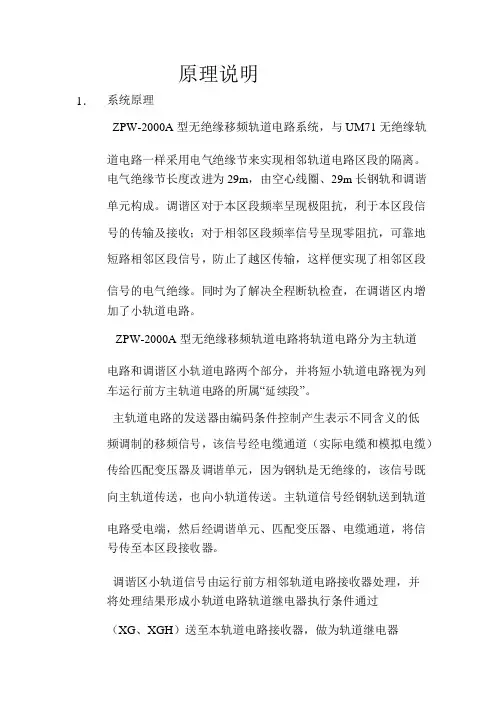

1．原理说明系统原理ZPW-2000A型无绝缘移频轨道电路系统，与UM71无绝缘轨道电路一样采用电气绝缘节来实现相邻轨道电路区段的隔离。

电气绝缘节长度改进为29m，由空心线圈、29m长钢轨和调谐单元构成。

调谐区对于本区段频率呈现极阻抗，利于本区段信号的传输及接收；对于相邻区段频率信号呈现零阻抗，可靠地短路相邻区段信号，防止了越区传输，这样便实现了相邻区段信号的电气绝缘。

同时为了解决全程断轨检查，在调谐区内增加了小轨道电路。

ZPW-2000A型无绝缘移频轨道电路将轨道电路分为主轨道电路和调谐区小轨道电路两个部分，并将短小轨道电路视为列车运行前方主轨道电路的所属“延续段”。

主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道（实际电缆和模拟电缆）传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向小轨道传送。

主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配变压器、电缆通道，将信号传至本区段接收器。

调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件通过（XG、XGH）送至本轨道电路接收器，做为轨道继电器（GJ）励磁的必要检查条件之一。

本区段接收器同时接收到主轨道移频信号及小轨道电路继电器执行条件，判决无误后驱动轨道电路继电器吸起，并由此来判断区段的空闲与占用情况。

主轨道和调谐区小轨道检查原理示意图见图2-1。

该系统“电气—电气”和“电气—机械”两种绝缘节结构电气性能相同。

2．电路工作原理及冗余设计2．1 发送器2．1．1 用途ZPW-2000A型无绝缘移频轨道电路发送器在区间适用于非电码化和电码化区段18信息无绝缘移频自动闭塞，供自动闭塞、机车信号和超速防护使用。

在车站可适用于非电码化和电码化区段站内移频电码化发送，并可作站内移频轨道电路使用。

2．1．2 原理框图及电路原理简要说明同一载频编码条件，低频编码条件源，以反码形式分别送入两套微处理器CPU中，其中CPU1产生包括低频控制信号Fc的移频信号。

原理说明1．系统原理ZPW-2000A型无绝缘移频轨道电路系统，与UM71无绝缘轨道电路一样采用电气绝缘节来实现相邻轨道电路区段的隔离。

电气绝缘节长度改进为29m，由空心线圈、29m长钢轨和调谐单元构成。

调谐区对于本区段频率呈现极阻抗，利于本区段信号的传输及接收；对于相邻区段频率信号呈现零阻抗，可靠地短路相邻区段信号，防止了越区传输，这样便实现了相邻区段信号的电气绝缘。

同时为了解决全程断轨检查，在调谐区内增加了小轨道电路。

ZPW-2000A型无绝缘移频轨道电路将轨道电路分为主轨道电路和调谐区小轨道电路两个部分，并将短小轨道电路视为列车运行前方主轨道电路的所属“延续段”。

主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道（实际电缆和模拟电缆）传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向小轨道传送。

主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配变压器、电缆通道，将信号传至本区段接收器。

调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件通过（XG、XGH）送至本轨道电路接收器，做为轨道继电器（GJ）励磁的必要检查条件之一。

本区段接收器同时接收到主轨道移频信号及小轨道电路继电器执行条件，判决无误后驱动轨道电路继电器吸起，并由此来判断区段的空闲与占用情况。

主轨道和调谐区小轨道检查原理示意图见图2-1。

该系统“电气—电气”和“电气—机械”两种绝缘节结构电气性能相同。

2．电路工作原理及冗余设计2．1 发送器2．1．1 用途ZPW-2000A型无绝缘移频轨道电路发送器在区间适用于非电码化和电码化区段18信息无绝缘移频自动闭塞，供自动闭塞、机车信号和超速防护使用。

在车站可适用于非电码化和电码化区段站内移频电码化发送，并可作站内移频轨道电路使用。

2．1．2 原理框图及电路原理简要说明同一载频编码条件，低频编码条件源，以反码形式分别送入两套微处理器CPU中，其中CPU1产生包括低频控制信号Fc的移频信号。

ZPW-2000A轨道电路的调试介绍ZPW-2000A轨道电路在沪杭电气化铁路的应用,包括工作原理、试验调试和故障处理。

1工作原理ZPW-2000A型无绝缘移频自动闭塞室内主要设备发送器、接收器、衰耗器、电缆模拟网络盘、机柜。

室外主要有匹配变压器、调谐单元、空心线圈、机械绝缘节空心线圈、补偿电容、防雷单元等，通过载频信号（8信息和18信息）传输原理，传送机车信号和检查轨道的电气－电气绝缘节和机械-电气绝缘节。

图1：系统原理框图图1为ZPW-2000A型无绝缘轨道电路的工作原理框图，以一个区段ADG为例，正常工作时，ADG发送器向钢轨发送载频1700-1、频偏±11HZ、低频为随列车运行和轨道空闲情况而不同的移频信号。

移频信号一部分沿着ADG主轨迎着列车运行方向，向接收端传递，到接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，形成主轨道检查条件。

该条件可以从衰耗盘的“轨出”塞孔中测出，该数值从钢轨中直接送来，与受电端电压一致，需要大于240mv。

同时移频信号又向列车运行前方的调谐区小轨道发送移频信号，在调谐区形成小轨道的检查条件，经下一个区段接收端的接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，这一条件可以从这个区段衰耗盘“轨出2”测出。

这样ZPW-2000A无绝缘轨道电路继电器励磁条件必须有2个，一个是主轨检查条件，另一个是小轨道检查条件，前一个是本轨道衰耗盘测得，后一个是从本轨道列车运行前方所属区段衰耗盘测得。

2 ZPW-2000A轨道电路封锁开通前试验调试2.1 试验及调试流程如图所示：图2 自闭试验及调试流程图2.2 试验前的准备工作：2.2.1导通网络接口柜，组合架、区间柜内部配线。

2.2.2导通室内各架（柜）间的配线，特别注意组合架至区间柜编码条件线，防止点灯220v 电源引入区间柜烧损设备。

2.2.3处理好各种混线、接地等故障。

2.2.4检查送至机柜的24v电源极性是否正确，按机柜布置图将发送器、接收器安装在对应位置，并用钥匙锁紧。
