电气强条整理201510

规范标准强制性条文汇编（电气专业）《住宅建筑电气设计规范》GJ242-20114.3.2 设置在住宅建筑内的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

8.4.3 家居配电箱应装设同时断开相线和中性线的电源进线开关电器，供电回应装设短路和过负荷保护电器，连接于手持式及移动式家用电器的电源插座回路应装设剩余电流动作保护器。

10.1.1建筑高度为100m或35层以上的住宅建筑和年预计雷击次数大于0.25的住宅建筑，应按第二类防雷建筑采取相应的防雷措施。

10.11.2建筑高度为50m-100m或19层--34层的住宅建筑和年预计雷击次数大于或等于0.05且小于等于0.25的住宅建筑，应按不低于第三类防雷建筑采取相应的防雷措施。

住宅设计规范GB50096-20118.1.3住宅应设照明供电系统8.1.4每套住宅应在下列系统设置如下装置4.供电系统的电能表8.1.7下列设施不应布置在住宅套内，应设置在公共空间内1.配电和弱电干线（管）等2.电气设备3.电缆沟的检查孔8.7.3每套住宅应设置户配电箱，其电源总开关应采用可同时断开相线和中性线的开关电气器。

8.7.4住宅套内安装在1.8m及以下的插座均应采用安全型插座。

8.7.5住宅的共用部位应设人工照明，应采用高效节能的照明装置（光源、灯具及附件）和节能控制措施。

8.7.9当发生火警时，疏散通道和出入口处的门禁应能集中解除或能从内部徒手开启出口门。

民用建筑电气设计规范JGJ/T16-20083.2.8一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

3.3.2应急电源与正常电源之间必须采取防止并列运行的措施。

4.3.5设置在民用建筑中的变压器，应该选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

4.7.3当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

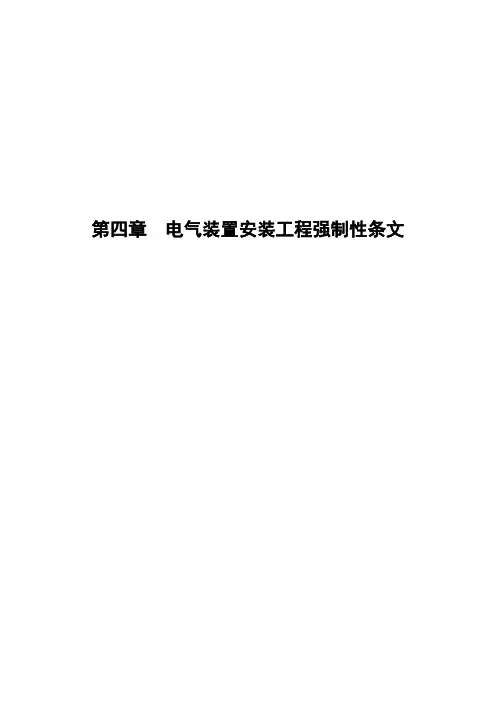

第四章电气装置安装工程强制性条文强制性条文的实施1、基本规定1.1工程建设、勘察、设计、监理、施工等单位应加强单位内部管理，制定严格执行强制性条文的管理制度，有关工程管理及技术人员必须熟悉、掌握强制性条文。

1.2工程勘察设计招标阶段，建设单位或其委托的招标代理机构应在招标文件中对强制性条文的实施提出具体要求，并把其作为勘察、设计单位评标定标的依据之一。

在工程施工招标阶段，建设单位或其委托的招标代理机构应在招标文件中对强制性条文的实施提出具体要求，并把其作为施工单位评标定标的依据之一。

1.3工程建设过程中，参建各单位必须严格执行强制性条文，不符合强制性条文规定的，应及时整改，并应保存整改记录。

未整改合格的，严禁通过验收。

1.4施工、监理、建设单位在施工过程中如发现勘察设计有不符合强制性条文规定的，应及时向勘察、设计单位或建设单位提出书面意见和建议。

1.5工程项目投运前，参建各单位应分别对强制性条文执行情况进行检查，并提供检查报告。

1.6专职质量检查员、监理工程师应持有效的资格证书上岗。

1.7作为实施强制性条文的原始资料，《输变电工程强制性条文执行计划表》和《输变电工程强制性条文验收汇总表》、《输变电工程强制性条文执行检查表》、《输变电工程强制性条文执行记录表》应填写规范、数据真实，记录齐全，签证有效，并按工程项目单独组卷，由建设单位归档。

1.8 任何单位和个人不得更改强制性条文。

1.9 任何单位和个人对违反工程建设标准强制性条文的行为，有权向上级主管部门检举、控告、投诉。

工程设计强制性条文执行计划表填写、使用说明工程项目施工图设计前， 勘察设计单位应明确本工程项目所涉及的强制性条文， 编制《工程设计强制性条文执行计划》， 经内部审批后， 报设计监理单位审核， 建设单位批准执行。

如未委托设计监理单位， 直接报建设单位批准执行。

保证工程项目执行强制性条文的完整性。

工程名称序号图纸卷册责任单位强制性条文执行表号设计单位设计监理建设单位1 公用部分 ●○○表4.1.2 ～表4.9.22 电气一次 ● ○ ○ 表5.1.2 ～表5.5.23 电气二次 ● ○ ○ 表6.1.2 ～表6.2.2工程施工强制性条文执行计划施工单位（章）年月日批准:______________ 日期:_________ （施工单位分管领导）审核: ____________ 日期:_________ （施工单位管理部门）编写:_____________ 日期:_________ （施工项目部）目录一、工程概况二、编制目的三、编制依据四、施工强条实施组织机构五、施工强制性条文实施措施附表：A 施工强条实施计划表B电气施工强条执行记录表C施工安全强条执行记录表1000kV变电站电气工程施工强制性条文执行计划表工程编号工程项目名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位1 1000kV主变压器系统安装○○●1 1000kV主变压器安装○●1 1000kV主变压器本体安装●○表6.1.2表6.4.2 表6.6.22 1000kV主变压器检查●○表4.2.23 1000kV主变压器附件安装4 1000kV主变压器油及密封试验●○表4.2.25 1000kV主变压器整体检查●○表4.2.2表6.1.2 2 主变压器系统附属设备安装○●1 主变避雷器安装●○表6.4.22 主变电容式电压互感器安装●○表6.1.2表6.6.23 主变控制柜及端子箱检查安装●○表6.1.24 引下线及跳线安装●○表9.0.25 悬式绝缘子串6 支柱绝缘子安装7 中性点管形母线安装●○表4.3.23 调压变压器安装○●1 调压变压器本体安装●○表6.1.2表6.4.2 表6.6.22 调压变压器内部检查●○表4.2.23 调压变压器附件安装4 调压变压器注油及密封试验●○表4.2.25 调压变压器整体检查●○表4.2.2表6.1.210 主变压器带电试运○●2 控制及直流设备安装○○●1 控保室设备安装○●1 XXX保护室控制及保护和自动化屏安装●○表6.1.2表6.7.22 直流屏及充电设备安装●○表6.1.23 二次回路检查及接线2 蓄电池组安装○●1 蓄电池安装●○表12.1.2表12.2.2表12.3.22 充放电及容量测定3 ⅹⅹⅹkV配电装置安装○○●1 主母线及旁路母线安装○●1 绝缘子串安装2 软母线安装●○表9.0.23 支柱绝缘子安装4 管形母线安装●○表4.3.25 接地开关安装●○表6.1.2表6.6.22 电压互感器及避雷器安装○●1 避雷器安装●○表6.4.22 电压互感器安装●○表6.1.2表6.4.23 隔离开关及接地开关安装●○表6.1.2表6.4.24 支柱绝缘子安装●○表6.1.25 引下线及跳线安装●○表9.0.26 就地柜箱安装●○表6.1.2表10.0.23 进出线(母联.分段及旁站)间隔安装○●1 隔离开关安装●○表6.1.2表6.4.22 断路器安装●○表4.1.2表6.4.23 电流互感器安装●○表6.1.2表6.4.24 避雷器安装●○表6.4.2表6.6.25 穿墙套管安装●○表6.1.26 支柱绝缘子安装●○表6.1.27 引下线及跳线安装●○表9.0.28 就地控制设备安装●○表6.1.2表10.0.24 铁架构及网门安装○●1 铁架构及网门安装●○表6.1.2表6.6.210 ⅹⅹⅹkV配电装置带电运行○●4-I 1000kV GIS、HGIS配电装置安装○○●1 1000kV主母线安装○●1 悬式绝缘子串安装2 软母线安装●○表9.0.23 支柱绝缘子安装4 管形母线安装●○表4.3.25 接地开关安装●○表6.1.2表6.6.26 电容式电压互感器安装●○表6.1.2表6.4.27 避雷器安装●○表6.4.2表6.6.2 2 ××线--××线串GIS、HGIS检查安装○●1 基础检查及设备支架安装●○表6.1.2表6.4.2 表6.9.22 XX串XXX断路器单元本体检查安装●○表6.1.2表6.6.2 表6.9.23 GIS封闭母线安装●○表6.1.2表6.6.2 表6.9.24 GIS内部隔离开关、接地开关安装●○表6.1.2表6.6.2 表6.9.25 GIS内部电压互感器安装●○表6.1.2表6.6.2 表6.9.26 GIS内部避雷器安装●○表6.1.2表6.6.2 表6.9.23 ××线--××线串配套设备安装○●1 电容式电压互感器安装●○表6.1.2表6.4.22 避雷器安装●○表6.4.2表6.6.23 引下线、跳线及跨线安装●○表9.0.24 悬式绝缘子串4 ××线--××线串就地控制设备安装○●1 就地动力控制设备箱体安装●○表6.1.2表10.0.22 二次回路检查及接线●○表6.1.25 ××线线路（×母线）高压电抗器安装○●1 高压电抗器本体安装●○表6.1.2表6.4.2 表6.6.22 高压电抗器内部检查●○表4.2.23 高压电抗器附件安装4 高压电抗器注油及密封试验●○表4.2.25 高压电抗器整体检查●○表4.2.2表6.1.26 中性点电抗器安装●○表4.2.2表6.4.27 高抗避雷器安装●○表6.4.2表6.6.28 隔离开关安装●○表6.1.2表6.4.29 引下线、跳线及跨线安装●○表9.0.210悬式绝缘子串安装11支柱绝缘子安装12中性点管母线安装●○表4.3.213中性点避雷器安装●○表6.4.2表6.6.2 10-11000kV GIS、HGIS配电装置带电试运○●10-21000kV高压电抗器带电试运○●4-II500kV及以下GIS、HGIS配电装置安装○○●1 主母线安装○●1 绝缘子串安装2 软母线安装●○表9.0.23 支柱绝缘子安装4 管形母线安装●○表4.3.25 接地开关安装●○表6.1.2表6.6.22 封闭式组合电器检查安装○●1 基础检查及设备支架安装●○表6.1.2表6.4.2 表6.9.22 封闭式组合电器本体检查安装●○表6.1.2表6.6.2 表6.9.23 电压互感器.避雷器安装●○表6.1.2表6.6.2 3 配套设备安装○●1 电压(流)互感器安装●○表6.1.2表6.4.2表6.6.22 避雷器安装●○表6.4.2表6.6.23 软母线及引下线安装●○表9.0.24 就地控制设备安装○●1 控制柜及就地箱安装●○表6.1.2表10.0.22 二次回路检查及接地●○表6.1.210 ⅹⅹⅹkV封闭式组合电器带电运行○●5 站用配电装置安装○○●1 工作变压器安装○●1 变压器本体安装●○表6.4.2表6.14.22 变压器检查●○表4.2.23 变压器附件安装4 变压器注油及密封试验5 控制及端子箱安装●○表6.1.2表10.0.26 变压器整体检查●○表6.1.22 备用变压器安装○●1 变压器本体安装●○表6.4.2表6.14.22 变压器检查●○表4.2.23 变压器附件安装4 变压器注油及密封试验5 控制及端子箱安装●○表6.1.2表10.0.26 变压器整体检查●○表6.1.23 ⅹⅹⅹkV配电柜安装○●1 基础型钢安装●○表6.1.2表6.14.22 配电盘安装●○表6.1.2表8.0.23 母线安装4 断路器检查5 二次回路检查接线4 站用低压配电装置安装○●1 低压变压器安装●○表6.1.22 低压盘安装●○表6.1.2表10.0.23 母线安装4 二次回路检查接线10 ⅹⅹkV系统设备带电试运○●6 无功补偿装置安装○○●1 电抗器安装○●1干式电抗器安装●○表4.2.2表6.4.22 引下线安装●○表9.0.22 油浸电抗器安装○●1 电抗器本体安装●○表6.4.2表6.14.22 电抗器检查●○表4.2.23 电抗器附件安装4 电抗器注油及密封试验5 控制及端子箱安装●○表6.1.2表10.0.26 电抗器整体检查●○表6.1.27 引下线安装●○表9.0.23 电容器间隔安装○●1 电容器安装●○表6.4.22 放电线圈安装●○表6.1.2表6.6.23 引下线安装●○表9.0.210 电容器组带电运行○●7 全站电缆施工○○●1 电缆管配制及敷设2 电缆架制作及安装○●1 电缆架安装●○表5.0.2表6.1.23 电缆敷设○●1 屋内电缆敷设表5.0.22 屋外电缆敷设●○表5.0.24 电力电缆终端及中间接头制作○●1 电力电缆终端制作及安装●○表6.5.22 电力电缆接头制作及安装5 控制电缆终端制作及安装○●1 控制电缆终端制作及安装6 35kV及以上电缆线路施工○●1 35kV及以上电缆线路表5.0.27 电缆防火与阻燃○●1 电缆防火与阻燃●○表5.0.28 全站防雷接地装置安装○○●1 避雷针及引下线安装○●1 避雷针及引下线安装●○表6.6.2表6.8.2 表6.10.22 接地装置安装○●1 屋外接地装置安装●○表6.2.2表6.3.2 表6.8.22 屋内接地装置安装●○表6.3.2表6.8.2 9 全站照明电气装置安装○○●1 屋外开关站照明安装○●1 管路敷设2 管内配线及接线3 照明配电箱(板)安装4 照明灯具安装10.1 屋外开关站照明回路通电检查○●2 屋外道路照明安装○●1 电缆敷设接线2 照明灯具安装10.2 屋外道路照明回路通电检查○●10 通信系统设备安装○○●1 通信系统一次设备安装○●1 通信系统一次设备安装●○表6.13.22 微波通信设备安装○●1 微波天线安装2 微波馈线安装●○表6.13.23 微波机.光端及设备安装●○表6.13.24 程控交换机安装3 通信蓄电池安装○●1 免维护蓄电池安装●○表12.1.2表12.2.2表12.3.22 通讯蓄电池充放电签证4 通信系统接地○●1 通信站防雷接地施工●○表6.8.2表6.10.2 11 起重机电气设备安装○○●1 起重机电气设备安装○●1 起重机接地●○表11.1.22 电气设备安装●○表11.2.2表10.0.23 起重机试运●○表11.3.212 旋转电动机施工○○●1 电动机施工○●1 电动机施工●○表7.0.213 交接试验○○●1 交接试验○●1 交流电动机●○表13.1.22 变压器●○表13.2.23 电抗器、消弧线圈●○表13.3.24 互感器●○表13.4.25 真空断路器●○表13.5.26 SF6断路器●○表13.6.27 SF6封闭式组合电器●○表13.7.28 电力电缆●○表13.8.29 避雷器●○表13.9.210 架空线●○表13.10.211 接地●○表13.11.214 其它○○●1 携带式和移动式电气设备接地○●1 携带式和移动式电气设备接地●○表6.11.2注：1、●为该项强制性条文执行的责任主体单位，并负责填写相应表格。

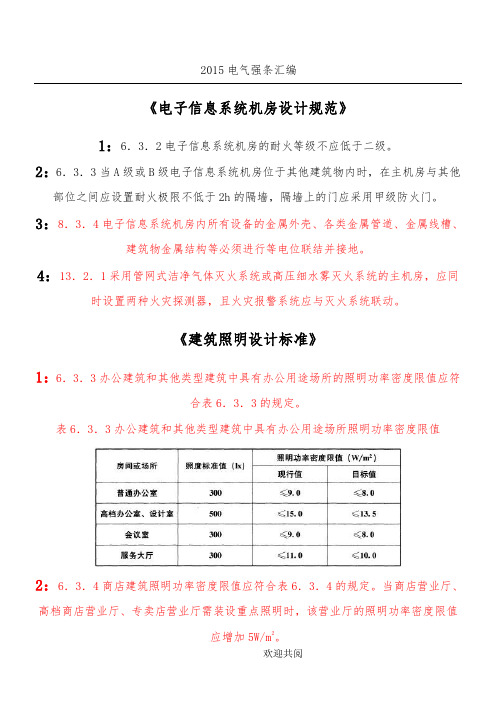

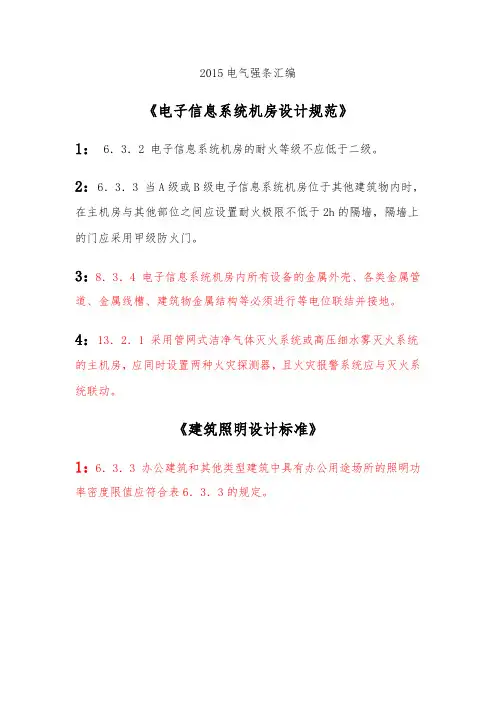

2015电气强条汇编《电子信息系统机房设计规范》1：6．3．2电子信息系统机房的耐火等级不应低于二级。

2：6．3．3当A级或B级电子信息系统机房位于其他建筑物内时，在主机房与其他部位之间应设置耐火极限不低于2h的隔墙，隔墙上的门应采用甲级防火门。

3：8．3．4电子信息系统机房内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电位联结并接地。

4：13．2．1采用管网式洁净气体灭火系统或高压细水雾灭火系统的主机房，应同时设置两种火灾探测器，且火灾报警系统应与灭火系统联动。

《建筑照明设计标准》1：6．3．3办公建筑和其他类型建筑中具有办公用途场所的照明功率密度限值应符合表6．3．3的规定。

表6．3．3办公建筑和其他类型建筑中具有办公用途场所照明功率密度限值2：6．3．4商店建筑照明功率密度限值应符合表6．3．4的规定。

当商店营业厅、高档商店营业厅、专卖店营业厅需装设重点照明时，该营业厅的照明功率密度限值应增加5W/m2。

表6．3．4商店建筑照明功率密度限值3：6．3．5旅馆建筑照明功率密度限值应符合表6．3．5的规定。

表6．3．5旅馆建筑照明功率密度限值4：6．3．6医疗建筑照明功率密度限值应符合表6．3．6的规定。

表6．3．6医疗建筑照明功率密度限值5：6．3．7教育建筑照明功率密度限值应符合表6．3．7的规定。

表6．3．7教育建筑照明功率密度限值6：6．3．9会展建筑照明功率密度限值应符合表6．3．9的规定。

表6．3．9会展建筑照明功率密度限值7：6．3．10交通建筑照明功率密度限值应符合表6．3．10的规定。

表6．3．10交通建筑照明功率密度限值8：6．3．11金融建筑照明功率密度限值应符合表6．3．11的规定。

表6．3．11金融建筑照明功率密度限值房间或场所照度标准值（lx ）照明功率密度限值（W/m 2）现行值 目标值 营业大厅200 ≤9.0 ≤8.0 交易大厅 300 ≤13.5 ≤12.0 9：6．3．12工业建筑非爆炸危险场所照明功率密度限值应符合表6．3．12的规定。

建筑电气工程验收施工质量验收规范强条3、基本规定：一般规定高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

6、电动机、电加热器及电动执行机构检查连接：主控项目电动机、电加热器及电动执行机构的外露可导电部分必须与保护导体可靠连接。

10、母线槽安装主控项目母线槽的金属外壳等外露可导电部分应与保护导体可靠连接，并应符合下列规定：1 每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于2处;2 分支母线槽的金属外壳末端应与保护导体可靠连接;3 连接导体的材质、截面积应符合设计要求。

11、梯架、托盘和槽盒安装主控项目金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：1 梯架、托盘或槽盒全长不大于30m时，不应少于2处与保护导体可靠连接;全长大于30m时，每隔20m~30m应增加一个连接点，起始端和终点端均应可靠接地。

2 非镀锌梯架、托盘或槽盒本体之间连接板的两端应跨接保护联结导体，保护联接导体的截面积应符合设计要求。

3 镀锌梯架、托盘或槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

12、导管敷设主控项目钢导管不得采用对口熔焊连接;镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。

13、电缆敷设主控项目金属电缆支架必须与保护导体可靠连接。

交流单芯或分相后的每相电缆不得单根独穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。

14、导管内穿线和槽盒内敷线主控项目同一支流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内。

15、塑料护套线直敷布线主控项目塑料护套线严禁直接敷设在建筑顶棚内、墙体内、抹灰层内、保温层内或装饰面内。

18、普通灯具安装主控项目灯具固定应符合下列规定1 灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木楔，尼龙塞或塑料塞固定;2 质量大于10kg的灯具，固定装置及悬吊装置应按灯具重量5倍恒定均布载荷做强度试验，且持续时间不得少于15min.普通灯具的Ⅰ类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。

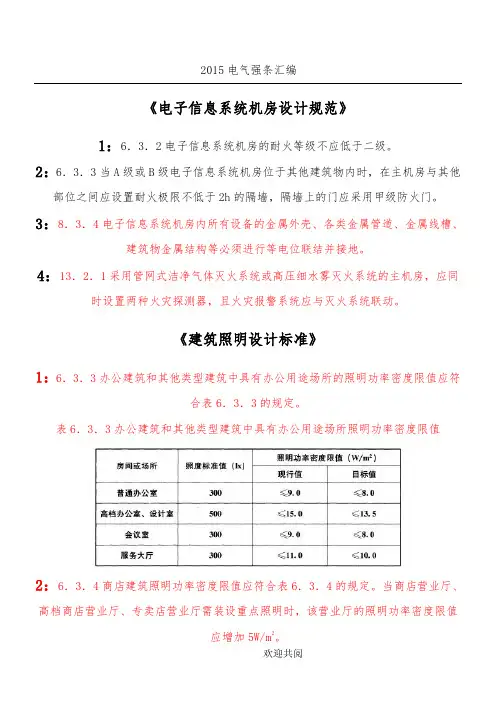

2015电气强条汇编《电子信息系统机房设计规范》1： 6．3．2 电子信息系统机房的耐火等级不应低于二级。

2：6．3．3 当A级或B级电子信息系统机房位于其他建筑物内时，在主机房与其他部位之间应设置耐火极限不低于2h的隔墙，隔墙上的门应采用甲级防火门。

3：8．3．4 电子信息系统机房内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电位联结并接地。

4：13．2．1 采用管网式洁净气体灭火系统或高压细水雾灭火系统的主机房，应同时设置两种火灾探测器，且火灾报警系统应与灭火系统联动。

《建筑照明设计标准》1：6．3．3 办公建筑和其他类型建筑中具有办公用途场所的照明功率密度限值应符合表6．3．3的规定。

表6．3．3 办公建筑和其他类型建筑中具有办公用途场所照明功率密度限值2：6．3．4 商店建筑照明功率密度限值应符合表6．3．4的规定。

当商店营业厅、高档商店营业厅、专卖店营业厅需装设重点照明时，该营业厅的照明功率密度限值应增加5W/m2。

表6．3．4 商店建筑照明功率密度限值3：6．3．5 旅馆建筑照明功率密度限值应符合表6．3．5的规定。

4：6．3．6 医疗建筑照明功率密度限值应符合表6．3．6的规定。

表6．3．6 医疗建筑照明功率密度限值5：6．3．7 教育建筑照明功率密度限值应符合表6．3．7的规定。

6：6．3．9 会展建筑照明功率密度限值应符合表6．3．9的规定。

表6．3．9 会展建筑照明功率密度限值7：6．3．10 交通建筑照明功率密度限值应符合表6．3．10的规定。

8：6．3．11 金融建筑照明功率密度限值应符合表6．3．11的规定。

表6．3．11 金融建筑照明功率密度限值房间或场所照度标准值（lx）照明功率密度限值（W/m2）现行值目标值营业大厅200 ≤9.0 ≤8.0交易大厅300 ≤13.5 ≤12.09：6．3．12 工业建筑非爆炸危险场所照明功率密度限值应符合表6．3．12的规定。

电气施工强制性条文电气施工强制性条文第一节《电气装置安装工程高压电器施工及验收规范》GBJ147—1990在验收时，应进行下列检察：三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。

四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。

五、六氟化硫气体压力、泄漏率和含水量应符合规定。

六、接地良好。

第二节《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—1990当含氧量未达到18%以上时，人员不得进入。

第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。

不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须作混油试验。

变压器、电抗器在运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。

检查项目如下：本体、冷却装置及所有附件应无缺陷，且不渗油。

事故排油设施应完好，消防设施齐全。

接地引下线及其与主接地网的联接应满足设计要求，接地应可靠。

铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。

分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。

十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。

第三节《电气装置安装工程电缆线路施工及验收规范》GB50168—2006第4.2.9条金属电缆支架全长均应有良好的接地。

第5.2.6条直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标示或标桩。

第7.0.1条在易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。

第四节《电气装置安装工程接地装置施工及验收规范》GB50169—2006电气装置的下列金属部分，均应接地或接零：1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2 电气设备的传动装置；3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门；4 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；5交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

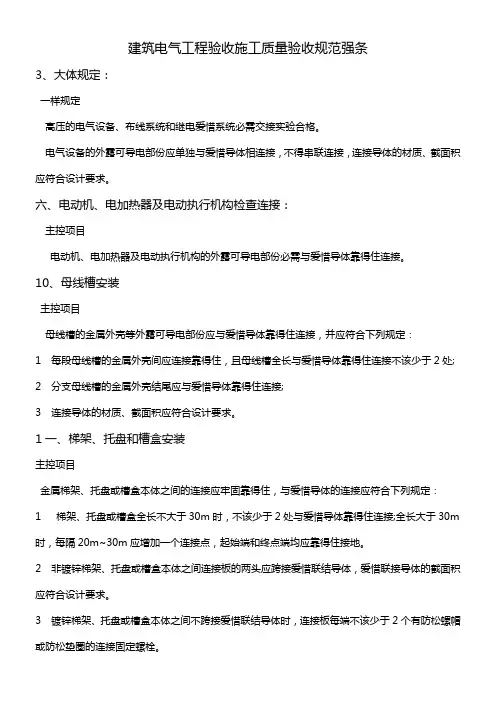

建筑电气工程验收施工质量验收规范强条3、大体规定：一样规定高压的电气设备、布线系统和继电爱惜系统必需交接实验合格。

电气设备的外露可导电部份应单独与爱惜导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

六、电动机、电加热器及电动执行机构检查连接：主控项目电动机、电加热器及电动执行机构的外露可导电部份必需与爱惜导体靠得住连接。

10、母线槽安装主控项目母线槽的金属外壳等外露可导电部份应与爱惜导体靠得住连接，并应符合下列规定：1 每段母线槽的金属外壳间应连接靠得住，且母线槽全长与爱惜导体靠得住连接不该少于2处;2 分支母线槽的金属外壳结尾应与爱惜导体靠得住连接;3 连接导体的材质、截面积应符合设计要求。

1一、梯架、托盘和槽盒安装主控项目金属梯架、托盘或槽盒本体之间的连接应牢固靠得住，与爱惜导体的连接应符合下列规定：1 梯架、托盘或槽盒全长不大于30m时，不该少于2处与爱惜导体靠得住连接;全长大于30m 时，每隔20m~30m应增加一个连接点，起始端和终点端均应靠得住接地。

2 非镀锌梯架、托盘或槽盒本体之间连接板的两头应跨接爱惜联结导体，爱惜联接导体的截面积应符合设计要求。

3 镀锌梯架、托盘或槽盒本体之间不跨接爱惜联结导体时，连接板每端不该少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1二、导管敷设主控项目钢导管不得采纳对口熔焊连接;镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采纳套管熔焊连接。

13、电缆敷设主控项目金属电缆支架必需与爱惜导体靠得住连接。

交流单芯或分相后的每相电缆不得单根独穿于钢导管内，固定用的夹具和支架不该形成闭合磁路。

14、导管内穿线和槽盒内敷线主控项目同一支流回路的绝缘导线不该敷设于不同的金属槽盒内或穿于不同金属导管内。

1五、塑料护套线直敷布线主控项目塑料护套线严禁直接敷设在建筑顶棚内、墙体内、抹灰层内、保温层内或装饰面内。

1八、一般灯具安装主控项目灯具固定应符合下列规定1 灯具固定应牢固靠得住，在砌体和混凝土结构上严禁利用木楔，尼龙塞或塑料塞固定;2 质量大于10kg的灯具，固定装置及悬吊装置应按灯具重量5倍恒定均布载荷做强度实验，且持续时刻不得少于15min.一般灯具的Ⅰ类灯具外露可导电部份必需采纳铜芯软导线与爱惜导体靠得住连接，连接处应设置接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。
