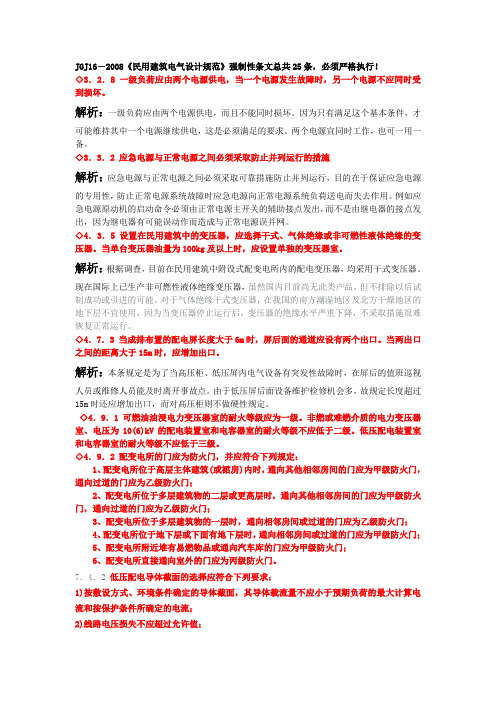

JGJ16－2008《民用建筑电气设计规范》强制性条文总共25条，必须严格执行！◇3．2．8 一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

解析：一级负荷应由两个电源供电，而且不能同时损坏。

因为只有满足这个基本条件，才可能维持其中一个电源继续供电，这是必须满足的要求。

两个电源宜同时工作，也可一用一备。

◇3．3．2 应急电源与正常电源之间必须采取防止并列运行的措施解析：应急电源与正常电源之间必须采取可靠措施防止并列运行，目的在于保证应急电源的专用性，防止正常电源系统故障时应急电源向正常电源系统负荷送电而失去作用。

例如应急电源原动机的启动命令必须由正常电源主开关的辅助接点发出，而不是由继电器的接点发出，因为继电器有可能误动作而造成与正常电源误并网。

◇4．3．5 设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

解析：根据调查，目前在民用建筑中附设式配变电所内的配电变压器，均采用干式变压器。

现在国际上已生产非可燃性液体绝缘变压器，虽然国内目前尚无此类产品，但不排除以后试制成功或引进的可能。

对于气体绝缘干式变压器，在我国的南方潮湿地区及北方干燥地区的地下层不宜使用，因为当变压器停止运行后，变压器的绝缘水平严重下降，不采取措施很难恢复正常运行。

◇4．7．3 当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

当两出口之间的距离大于15m时，应增加出口。

解析：本条规定是为了当高压柜、低压屏内电气设备有突发性故障时，在屏后的值班巡视人员或维修人员能及时离开事故点。

由于低压屏后面设备维护检修机会多，故规定长度超过15m时还应增加出口，而对高压柜则不做硬性规定。

◇4．9．1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10(6)kV的配电装置室和电容器室的耐火等级不应低于二级。

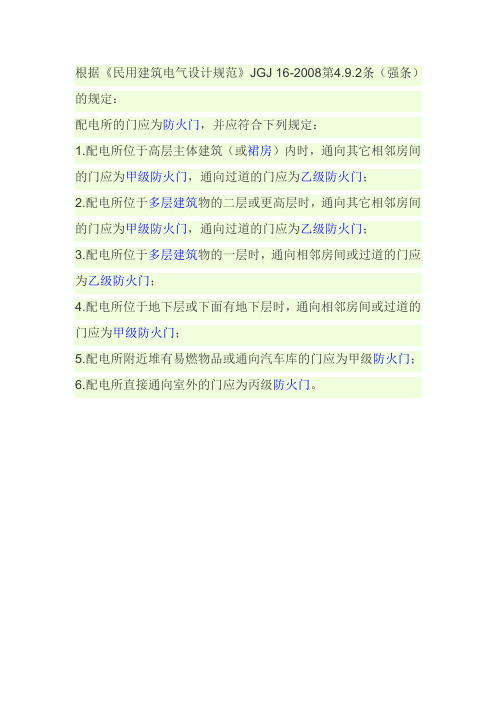

根据《民用建筑电气设计规范》JGJ 16-2008第4.9.2条（强条）的规定：
配电所的门应为防火门，并应符合下列规定：
1.配电所位于高层主体建筑（或裙房）内时，通向其它相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；
2.配电所位于多层建筑物的二层或更高层时，通向其它相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；
3.配电所位于多层建筑物的一层时，通向相邻房间或过道的门应为乙级防火门；
4.配电所位于地下层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；
5.配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；
6.配电所直接通向室外的门应为丙级防火门。

标准强条汇编电气专业强制性条文《20kV及以下变电所设计规范》GB50053-2013油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

户内变电所每台油量大于或等于100kg的油浸三相变压器，应设在单独的变压器室内，并应有储油或挡油、排油等防火设施。

当露天或半露天变压器供给一级负荷用电时，相邻油浸变压器的净距不应小于5m；当小于5m时，应设置防火墙。

变压器室、配电室和电容器室的耐火等级不应低于二级。

位于下列场所的油浸变压器室的门应采用甲级防火门：1 有火灾危险的车间内；2 容易沉积可燃粉尘、可燃纤维的场所；3 附近有粮、棉及其他易燃物大量集中的露天堆场；4 民用建筑物内，门通向其他相邻房间；5 变压器室下面有地下室。

民用建筑内变电所防火门的设置应符合下列规定：1 变电所位于高层主体建筑或裙房内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变电所位于单层建筑物内或多层建筑物的一层时，通向其他相邻房间或过道的门应为乙级防火门；4 变电所位于地下层或下面有地下层时，通向其他相邻房间或过道的门应为甲级防火门；5 变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变电所直接通向室外的门应为丙级防火门。

当露天或半露天变电所安装油浸变压器，且变压器外廓与生产建筑物外墙的距离小于5m 时，建筑物外墙在下列范围内不得有门、窗或通风孔：1 油量大于1000kg时，在变压器总高度加3m及外廓两侧各加3m的范围内；2 油量小于或等于1000kg时，在变压器总高度加3m及外廓两侧各加的范围内。

高层建筑物的裙房和多层建筑物内的附设变电所或车间内变电所的油浸变压器室，应设置容量为100%变压器油量的储油池。

注：①用间隔板或电缆穿管时不得小于；②用间隔板或电缆穿管时不得小于③用间隔板或电缆穿管时不得小于50%。

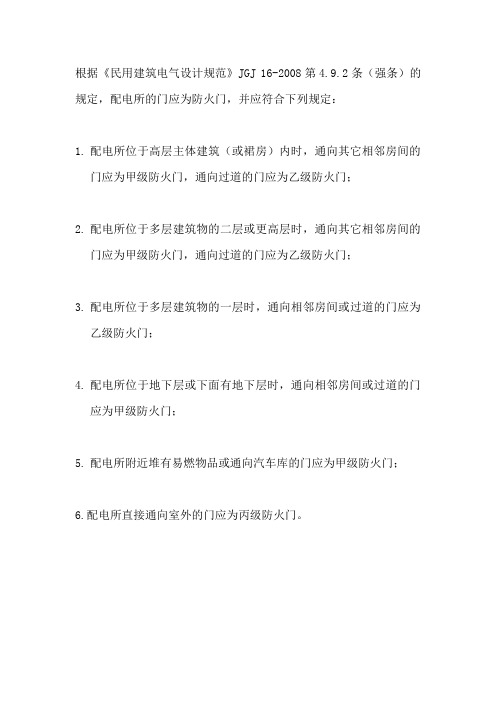

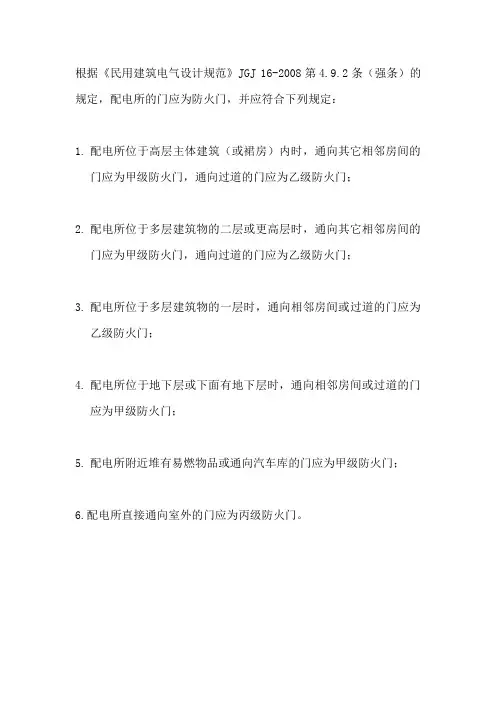

根据《民用建筑电气设计规范》JGJ 16-2008第4.9.2条（强条）的规定，配电所的门应为防火门，并应符合下列规定：
1.配电所位于高层主体建筑（或裙房）内时，通向其它相邻房间的
门应为甲级防火门，通向过道的门应为乙级防火门；
2.配电所位于多层建筑物的二层或更高层时，通向其它相邻房间的
门应为甲级防火门，通向过道的门应为乙级防火门；
3.配电所位于多层建筑物的一层时，通向相邻房间或过道的门应为
乙级防火门；
4.配电所位于地下层或下面有地下层时，通向相邻房间或过道的门
应为甲级防火门；
5.配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；
6.配电所直接通向室外的门应为丙级防火门。

解析：由高压开关柜至变压器高压侧的电缆截面的选择，应综合考虑： ① 应能承受最大短路电流作用时间内产生的热效应，即应满足热稳定 条件。按此条件选择的高压电缆截面（铜芯）不会超过3 x120 m㎡ ② 按敷设方式及环境条件确定的导体载流量，不应小于回路计算电流 ③ 线路在最大工作电流作用下的电压降，不得超过该回路的允许值。
变配电所电气设计常见疑难问题解析
12. 配电箱总开关何时必须采用带保护的开关（如断路器） ？何时必须采用带隔离作用的开关电器？
解析： ①《民用建筑电气设计规范》JGJ16-2008第7.1.4条规定：“由市引入的 低压电源线路，应在电源箱的受电端设置具体隔离作用的电器；由本单位配 变电所引入的专用回路，在受电端可装设不带 保护的开关电器；对于树干式 供电系统的配电回路，各受电端均应装设带保护的开关电器” ② 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设 置电源总断路器，总断路器应采用可同时断开相线和中性线的开关电器”（ 强条）。本市认定该“总断路器”应指户箱内的总开关。 除上述① 、②之外，本市另约定：由本单位变电所供电但距离变电所 较远的电源箱，或者电源箱受电端如无隔离及保护电器将造成操作，维修很 不方便或很不安全时，建议该电源箱受电端（即“总开关”）也宜设置具有 隔离作用和保护作用的电器。
变配电所电气设计常见 疑难问题解析
2020/11/14
变配电所电气设计常见疑难问题解析
1 .“10 kv以下变电所设计规范” GB50053-94 第3.3.3条， 变电所中单台变压器（低压为0.4kv）的容量不宜大于 1250kvA。现在是否有新的规定？
解析：修订“征求意见稿”已改为1600kvA。但应注意：当用电设备容 量较大，负荷集中且运行合理时，可选用较大容量的变压器，但低于保 护设备的开料容量应满足系统短路容量所要求。

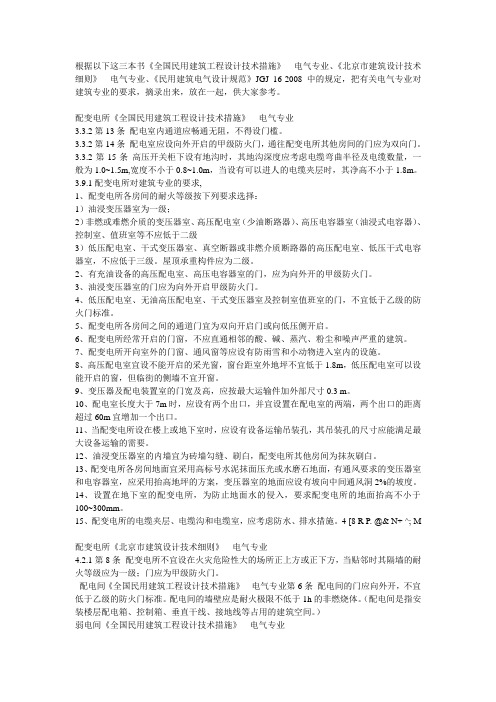

根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。

配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。

3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。

3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。

3.9.1配变电所对建筑专业的要求,1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。

屋顶承重构件应为二级。

2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。

3、油浸变压器室的门应为向外开启甲级防火门。

4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。

5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。

6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。

7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。

8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。

9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。

10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。

2.0.3条，
4电气设备的正上方不应设置水管道；

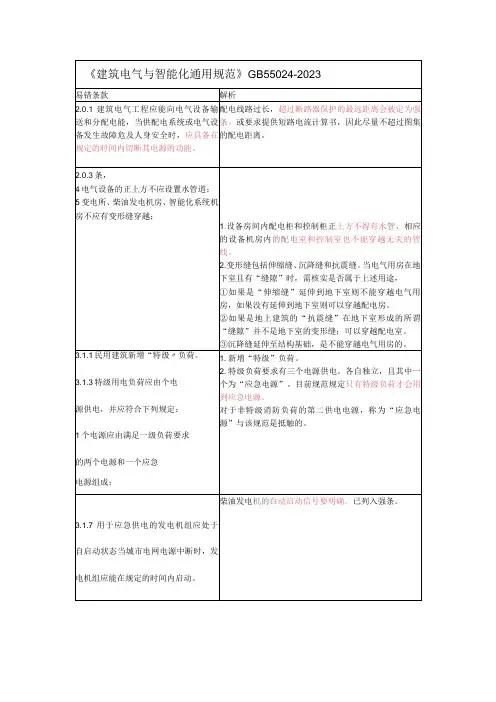

5变电所、柴油发电机房、智能化系统机房不应有变形缝穿越；
1.设备房间内配电柜和控制柜正上方不得有水管，相应的设备机房内的配电室和控制室也不能穿越无关的管线。
2.变形缝包括伸缩缝、沉降缝和抗震缝。当电气用房在地下室且有“缝隙”时，需核实是否属于上述用途，
3变电所直接通向建筑物内非变
电所区域的出入口门，应为甲级
防火门并应向外开启。
4相邻高压电气装置室之间设置
门时，应能双向开启。
6变电所的电缆夹层、电缆沟和
电缆室应采取防水、排水措施。
1开向室内的防火门统一提升到甲级。
2.高压电气装置室门“双向开启”。仅强调了高压，但下面的规范要求配电室之间的门也采用“双向开启”，高低压都包括在内。
4.5.5疏散照明及疏散指示标志
灯具的供配电设计应符合下列规
定：
1灯具应由主电源和蓄电池电源供电蓄电池组正常情况下应保待充电状态，火灾情况下应保证蓄电池组的供电时间满足安全疏散要求。
2集中控制型系统，其主电源应由消防电源供电。
4.5.5条文说明"灯具采用集中控制时，灯具主电
源为消防电源，火灾时电源可由消防控制室控制；灯具采用非集中控制时，灯具主电源采用的正常电源应在灭火水系统启动之前切除，由蓄电池供电，可以保证疏散和消防救援人员的安全。”一一总而言之，规范的原则都是消防救援人员入场时，切断应急照明的主电源，同理，其它对消防人员产生危害的非消防电源也得切除。消防负荷分组分母线段供电是非常好的做法，便于消防员切除非消防负荷。
本条所指供电回路指的是从低压第一级配电至终端用电设备的供电回路，当供电回路发生过负荷时，应将过负荷信号发送至运维管理人员，运维管理人员应根据现场情况采取相应的措施，供电回路发生短路时应立即断电。该供电回路不允许接入其他非设计的用电设备（包括施工期间或建成使用后增加的

7
8
12.2.1电缆桥架安装应符合下列规定：
６.敷设在竖井内和穿越不同防火区的桥架，按 设计要求位臵，有防火隔堵措施； 高层防火建筑分类：十九层及十九层以上住宅 为一类；十层至十八层住宅为二类。一、二类 住宅竖井桥架封堵分别可以２－３层或３-４ 层封堵一次。
１２.２.２桥架内电缆敷设应符合下列规定：
注 :S 指 柜 ( 屏 、 台 、 箱 、 盘 ) 电 源 进 线 相 线 截 面 积 , 且两者(S、Sp)材质相同。 系统配电：VV-4×70＋1×35 设备配电： VV-3×70＋1×35 VV-5×70 VV-4×70
11
14 电线导管、电缆导管和线槽敷设
14.1.2 金属导管严禁对口熔焊连接；镀 锌和壁厚小于等于2mm的钢导管不得套管 熔焊连接。 导管施工要点： ①现场检测导管壁厚。钢管壁厚根据批价 不低于2.2mm；预埋PVC管应为中型管， 壁厚 ②钢管接口应光滑，毛刺一定要清除干净。 ③钢管内壁应做除锈防腐处理。 ④钢管进盒（箱）应顺直，管口套丝，用 锁紧螺母固定。 ⑤管内穿线截面积不大于40%管内空截面。12
27建筑物等电位联结271主控项目2711建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出等电位联结干线或局部等电位箱间的连接线形成环形网路环形网路应就近与等电位联结干线或局部等电位箱连接
建筑电气工程 强制性规范条文及专业规范
主讲人: 邢红刚
1
建设部工程质量安全监督与行业发 展司发布了《2006年度全国施工 图设计文件审查情况》。 审查项目总数2006年为271,820个， 一次审查合格率50.1%，平均每 100个项目违反强条数97条次。
14
22.1.2 插座接线应符合下列规定： 1 单相两孔插座，面对插座的右孔或上孔 与相线连接，左孔或下孔与零线连接；单 相三孔插座，面对插座的右孔与相线连接， 左孔与零线连接； 2 单相三孔、三相四孔及三相五孔插座的 接地（PE）或接零（PEN）线接在上孔。 插座的接地端子不与零线端子连接。同一 场所的三相插座，接线的相序一致。 3 接地（PE）或接零（PEN）线在插座间 不串联连接。

电气专业设计规范强条汇总（2019年5月版）一、电气设计主要规范1《供配电系统设计规范》GB50052-2009负荷分级及供电要求3.0.1电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级，并应符合下列规定：1符合下列情况之一时，应视为一级负荷。

1)中断供电将造成人身伤害时。

2)中断供电将在经济上造成重大损失时。

3)中断供电将影响重要用电单位的正常工作。

2在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别重要的负荷。

3符合下列情况之一时，应视为二级负荷。

1)中断供电将在经济上造成较大损失时。

2)中断供电将影响较重要用电单位的正常工作。

4不属于一级和二级负荷者应为三级负荷。

3.0.2一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。

3.0.3一级负荷中特别重要的负荷供电，应符合下列要求：1除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。

2设备的供电电源的切换时间，应满足设备允许中断供电的要求。

3.0.9备用电源的负荷严禁接入应急供电系统。

讨论：关于负荷等级的内容，设计时，首先确认好用电负荷的等级。

电源及供电系统4.0.2应急电源与正常电源之间，应采取防止并列运行的措施。

当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施。

2《低压配电设计规范》GB50054-2011电器和导体的选择3.1.4在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。

讨论：TN-C-S系统不在此列，纯TN-C系统才适用于此条；（3P/4P）3.1.7半导体开关电器，严禁作为隔离电器。

讨论：认为塑壳开关可以作为隔离电器使用；3.1.10隔离器、熔断器和连接片，严禁作为功能性开关电器。

3.1.12采用剩余电流动作保护电器作为间接接触防护电器的回路时，必须装设保护导体。

7.2.3 防空地下室战时的电力负荷分级，应符合下列规定： 1 一级负荷：中断供电将严重影响指挥、通信、警报的正 常工作；中断供电将将危及人员的生命安全；不允许中断 供电的重要用电设备；中断供电将造成人员秩序严重混乱 或恐慌； 2 二级负荷：中断供电将影响指挥、通信、警报和防空专 业队的正常工作；中断供电将将影响人员生存环境； 3 三级负荷：不属于一、二级负荷的各项负荷。
ＧＢ５００１９—２００３
４．７．４低温加热电缆辐射采暖和低温电热膜 辐射采暖的加热元件及其表面工作温度，应 符合国家现行有关产品标准规定的安全要求。
根据不同使用条件，电采暖系统应设置 不同类型的温控装置。绝热层、龙骨等配件 的选用及系统的使用环境，应满足建筑防火 要求。
４．９．１新建住宅热水集中采暖系统，应设置 分户热计量和室温控制装置。
黑板灯对学生和教师均不得产生直接眩光。
体育场馆照明设计及检测标准JGJ153-2007
铁路旅客车站建筑规范GB50226-2007 8.3.2 旅客车站主要场所的照明应符合下列要求：
5 旅客站台所采用的光源不应与站内的黄色信号灯的 颜色相混。 8.3.4 旅客车站疏散和安全照明应有自动投入使用的功 能，并应符合下列规定：
经济上所造成损失和影响的程度上进行分级，并应符合 下列规定：
一、符合下列情况之一时，应为一级负荷：
1、中断供电将造成人身伤亡时。
2、中断供电将在政治、经济上造成重大损失时。例 如：重大设备损坏、重大产品报废、用重要原料生产的产 品大量报废、国民经济中重点企业的连续生产过程被打乱 需要长时间才能恢复等。
2.2.11 装置外可导电部分严禁用作PEN线。
2.2.12 在TN-C系统中，PEN线严禁接入开关 设备。
3.2.1 在有人的一般场所，有危险电位的裸带 电体应加遮护或置于人的伸臂范围以外。

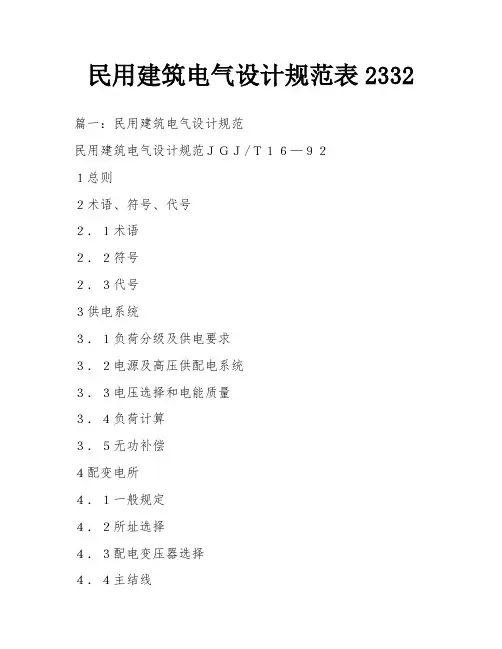

民用建筑电气设计规范表2332篇一：民用建筑电气设计规范民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷（塑料）线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆（场）设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应（叫）信号及公共显示装置１８．１一般规定１８．２呼应（叫）信号的呼叫方式及系统组成１８．３呼应（叫）信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场（库）计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统（ＢＡＳ）２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点篇二：(强条)民用建筑电气设计规范JGJ16民用建筑电气设计规范JGJ16—20084.配变电所4.3.5设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

民用建筑电气设计规范强条
1.供电要求：建筑物的电力供应应符合国家电力行业的标准和规定。

供电方式可以是市电供应、分布式发电或者是通过太阳能等新能源供电。

2.照明系统：建筑物的照明系统应满足建筑物内各个区域的照明需求，并采用节能高效的照明设备。

照明设计应合理安排光源位置，以及照明装
置的布置，确保照明均匀、舒适。

3.插座和开关：建筑物内应设有足够的插座和开关，以满足居民的各
种用电需求。

插座的位置应根据实际需要合理布局，以方便使用。

开关的
布置应符合使用习惯和人体工程学原理。

5.火灾报警和安全系统：建筑物应设置火灾报警系统和安全监测系统，以确保居民生命财产的安全。

火灾报警系统应具备可靠的探测和报警功能，能够及时发现火灾隐患并报警。

安全监测系统可以包括入侵报警、可燃气
体泄漏报警等多种功能，提供全面的安全保障。

6.接地和防雷保护：建筑物应有良好的接地系统，以保证电气设备的
安全运行。

防雷保护应根据建筑物的高度和所在地的气候条件进行设计，
确保建筑物免受雷击危害。

7.紧急备用电源：建筑物内应设有紧急备用电源，以保证关键设备和
设施在停电情况下的正常运行。

备用电源可以是柴油发电机或其他类型的
备用电源设备。

8.设计文件和验收：电气设计应编制详细的设计文件，记录电气系统
的设计方案和技术参数。

施工完成后，应进行验收，确保电气系统符合设
计要求和国家标准。
