真正的热电阻三线制接线法

热电阻pt100三线制接法热电阻PT100是一种常用的温度传感器，它能够将温度转换为电阻值。

而PT100的三线制接法是一种常见的连接方式，能够有效地提高测量精度和抗干扰能力。

在PT100三线制接法中，有三根导线分别连接到PT100传感器的三个端口上。

其中两根导线被用作电源线，另外一根导线则用作信号线。

这种接法相比于常见的两线制接法，能够消除导线电阻对测量结果的影响，提高了测量的准确性。

在实际应用中，PT100三线制接法常用于长距离传输和抗干扰要求较高的场合。

由于导线电阻对测量结果的影响被消除，可以更准确地测量温度。

同时，通过增加一根导线，可以降低因外界干扰而引起的误差，提高了测量的稳定性和可靠性。

在进行PT100三线制接法的连接时，需要注意以下几点：1. 确保导线的连接正确无误。

其中，两根电源线需要连接到电源，信号线则连接到测量仪器或控制系统。

2. 导线的选择要合适。

一般情况下，导线的截面积越大，电阻越小，对测量结果的影响就越小。

因此，建议选择截面积较大的导线。

3. 导线的长度要适中。

导线的长度过长会增加电阻，从而影响测量精度；而长度过短则可能影响测量的范围。

因此，在选择导线长度时，需要根据具体情况进行合理搭配。

4. PT100的接线盒要密封良好。

接线盒的密封性能对于保护导线和传感器非常重要，能够防止水分、灰尘等进入，避免损坏传感器或导线。

PT100三线制接法是一种提高测量精度和抗干扰能力的方法。

通过正确连接导线，可以消除导线电阻对测量结果的影响，提高测量的准确性和稳定性。

在实际应用中，我们应当根据具体需求选择合适的导线和长度，并确保接线盒的密封性能良好。

这样才能更好地利用PT100三线制接法进行温度测量，满足工业生产和科学实验的需求。

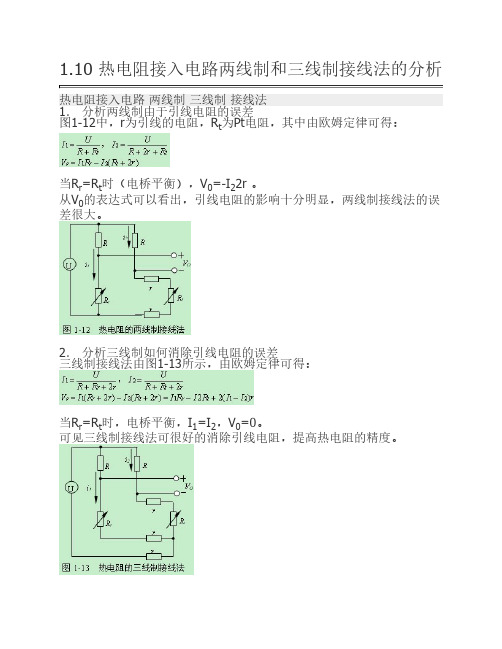

1.10 热电阻接入电路两线制和三线制接线法的分析热电阻接入电路两线制三线制接线法1．分析两线制由于引线电阻的误差图1-12中，r为引线的电阻，R t为Pt电阻，其中由欧姆定律可得：当R r=R t时（电桥平衡），V0=-I22r 。

从V0的表达式可以看出，引线电阻的影响十分明显，两线制接线法的误差很大。

2．分析三线制如何消除引线电阻的误差三线制接线法由图1-13所示，由欧姆定律可得：当R r=R t时，电桥平衡，I1=I2，V0=0。

可见三线制接线法可很好的消除引线电阻，提高热电阻的精度。

工业用热电阻温度计的使用注意事项热电阻温度计是利用导体或半导体的电阻值随温度变化的性质来测量温度的，在工业生产中广泛用来测量(-100～500)℃范围的温度，其主要特点是测温准确度高，便于自动测量。

由于热电偶在低温范围中产生的热电势小，因而对测量仪表要求严格，而采用热电阻温度计测量低温是很适宜的。

热电阻温度计按结构形式可分为普通工业型、铠装型及特殊型等。

常用的普通工业型热电阻主要有:1.铂热电阻:广泛用来测量(-200～850)℃范围内的温度。

在少数情况下，低温可测至1K，高温可测至1000℃。

其物理、化学性能稳定，复现性好，但价格昂贵。

铂热电阻与温度是近似线性关系。

其分度号主要有Pt10和Pt100。

2.铜热电阻:广泛用来测量(-50～150)℃范围内的温度。

其优点是高纯铜丝容易获得，价格便宜，互换性好，但易于氧化。

铜热电阻与温度呈线性关系。

其分度号主要有Cu50和Cu100。

铠装热电阻是在铠装热电偶的基础上发展来的，由热电阻、绝缘材料和金属套管三者组合加工而成，其特点是外形尺寸可以做得很小(最小直径可达20毫米)，因而反应速度快，有良好的机械性能，耐振耐冲击，具有良好的挠性，且不易受有害介质的侵蚀。

使用热电阻前必须检查它的好环，简易的检查方法是将热电阻从保护管中抽出，用万用表测量其电阻。

若万用表读数为“0"或者万用表读数小于R0值，则该热电阻已短路，必须找出短路处进行修复；若万用表读数为“∞"，则该热电阻已断路，不能使用；若万用表读数比R0的阻值偏高一些，说明该热电阻是正常的。

pt100 热电阻接线图pt100 热电阻二线制接法如下图。

变送器通过导线L1、L2 给热电阻施加激励电流I，测得电势V1、V2。

计算得Rt：由于连接导线的电阻RL1、RL2 无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。

如在100℃时Pt100 热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。

pt100 热电阻三线制接法PT100 铂电阻传感器有三条引线，可用A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：A 与B 或C 之间的阻值常温下在110 欧左右，B 与C 之间为0 欧，B 与C 在内部是直通的，原则上B 与C 没什幺区别。

仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子，B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换，但都得接上，如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3 线和4 线接法：是采用2 线、3 线、4 线，主要由使用的二次仪表来决定。

一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般PLC 为四线，每端出两颗线，两颗接PLC 输出恒流源，PLC 通过另两颗测量PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

pt100 三线制接线方式原因PT100 热电阻0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用热电阻三线式接法可消除引线线路电阻带来的测量误差，原理如下：PT100 热电阻引出的三根导线截面积和长度均相同（即r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂电阻（Rpt100）作为电桥的一个桥臂电阻，将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

[转载]⼆线制，三线制，四线制热电阻接线图原⽂地址：⼆线制，三线制，四线制热电阻接线图作者：韩⼩伟v热电阻有⼆线制，三线制，四线制。

此篇⽂章介绍四线制热电阻的特点和接线⽅式，其他线制请参阅其他⽂档。

四线制:在热电阻体的电阻丝两端各连出两根引出线。

测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。

四线制多⽤在标准铂电阻的引出线上。

四线制:在热电阻体的电阻丝两端各连出两根引出线。

测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。

四线制多⽤在标准铂电阻的引出线上。

⼏个问题释疑：1、Pt100热电阻的三种接线⽅式在原理上的不同：⼆线制和三线制是⽤电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是⽤恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线⽅式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产⽣较⼤影响，铂电阻三线制或者四线制接线⽅式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输⼊等）都有四个接线端⼦：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是⽤来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独⽴分开接线，测量精度⾼，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为⼀条线（即检测设备的I-端⼦和V-端⼦短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合⼆为⼀（即检测设备的I-端⼦和V-端⼦短接、I+端⼦和V+短接短接）。

测量精度差。

热电阻检定接线方法:二线制三线制（1）三线制（2）AB照「红黄热电阻检定时：白色01标准信号线接二等标准热电阻，按四线制方法接线。

02〜11信号线接被检热电阻，接线方法按照以上图示。

三线制电阻的检定需要两个步骤。

在检定时，系统会提示将信号线的红黄两根线接被检电阻导通端的E端，将信号线的黑白两根线接被检电阻导通端的另一个B端。

待软件采集完引线电阻值以后，软件会提示类似（三线制（2））的图示，那么则需将任意E端上的红黄或者照白取下接至A端。

然后再在软件上点确认。

热电偶检定时的接线方法：首先将热电偶保护管与被检热电偶捆扎在一起，然后将标准热电偶放入保护管中，最后将捆扎成束的热电偶放入管式炉中，放入深度为30CMo控温线的红色夹子（黑线）控温线的黑色夹子（黑线）在接线时标准热电偶+极需要接两根线，一根为白线的01标准线上的红色夹子，另一根为控温线上的红色夹子，控温线是贴着黄色标签的黑色线，标签上写的是：检定炉。

标准热电偶的一极也需要接两根线，一根为白线的01标准线上的黑色夹子，另一根为控温线上的黑色夹子。

（怎样区分标准热电偶的正负极？正极的电偶丝要比负极的电偶丝要硬） 被检热电偶+极需要接一根线，为02-11通道的红色夹子。

被检热电偶一极需要接一根线，为02~11通道的黑色夹子。

由于热电偶检定时需要冷端补偿，这里提供了两个补偿电阻，一根补偿电阻接：12通道（白线）一根补偿电阻接：冷端（照线）两根线都是四线航插，在检定时，两根线都必须接。

注意事项：在检定时要避免热电偶的正负极短路，特别是标准热电偶，如果短路，则有可能造成检定炉烧坏。

在检定时要将标准热电偶放入保护管的底部，否则，标准热电偶与被检器不在一个温场内，造成检定误差过大。

将检定炉的电源接线柱用绝缘胶布包好，避免触电。

被检热电偶 V 〔 x +02-11通道的红色夹子（白线）-02〜11通道的黑色夹子（白线）标准热电偶 +01标准红色夹子（白线） ■01标准黑色夹子（白线）。

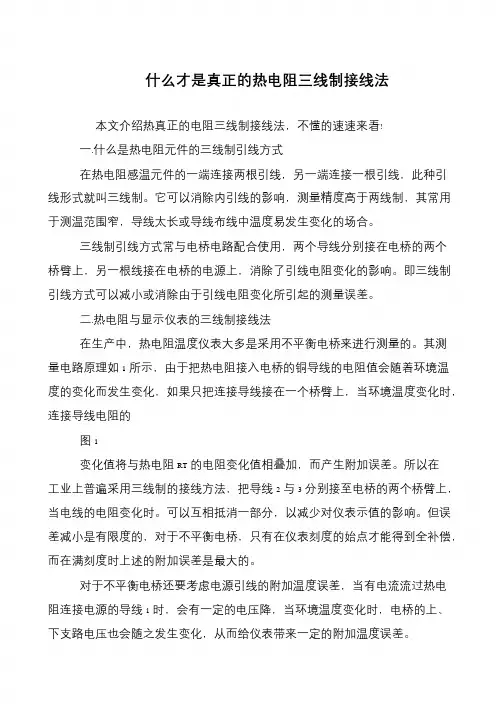

什么才是真正的热电阻三线制接线法
本文介绍热真正的电阻三线制接线法，不懂的速速来看!
一.什么是热电阻元件的三线制引线方式
在热电阻感温元件的一端连接两根引线，另一端连接一根引线，此种引
线形式就叫三线制。

它可以消除内引线的影响，测量精度高于两线制，其常用
于测温范围窄，导线太长或导线布线中温度易发生变化的场合。

三线制引线方式常与电桥电路配合使用，两个导线分别接在电桥的两个
桥臂上，另一根线接在电桥的电源上，消除了引线电阻变化的影响。

即三线制
引线方式可以减小或消除由于引线电阻变化所引起的测量误差。

二.热电阻与显示仪表的三线制接线法
在生产中，热电阻温度仪表大多是采用不平衡电桥来进行测量的。

其测
量电路原理如1所示，由于把热电阻接入电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的
图1
变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。

所以在
工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时。

可以互相抵消一部分，以减少对仪表示值的影响。

但误
差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。

对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电
阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。

真正的热电阻三线制接线法
热电阻三根线的识别方法：从热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到显示仪表）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，可以较好的消除引线电阻所造成温度变化引起的影响。

A接电源端，B、C两线等效。

热电阻三线制接法：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响。

采用三线制是为了消除连接导线电阻引起的测量误差。

这是因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

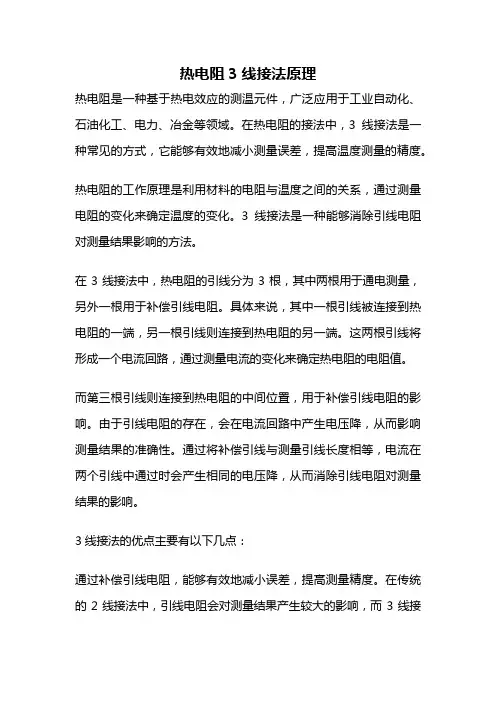

热电阻三线制接法原理
热电阻是一种可以利用材料在温度变化时产生的电阻变化来测量温度的传感器。

在实际应用中，常使用热电阻三线制接法来减小线路阻抗对温度测量值的影响。

热电阻三线制接法由三个导线组成：两个接线端子和一个中性导线。

其中一个接线端子将热电阻的一个端点与测量仪器的正极连接，另一个接线端子将热电阻的另一个端点与测量仪器的负极连接。

中性导线则连接热电阻的中间点与测量仪器的实地连接。

这样设计的目的是为了消除传感器引线阻值对测量的影响。

传感器引线的电阻对温度测量结果会造成误差，这是由于不同长度的引线会导致不同的电阻值。

在常规的两线制接法中，这种电阻会对温度测量值产生较大的影响。

通过使用三线制接法，测量仪器可以使用中性导线来补偿传感器引线阻值的影响。

中性导线与测量仪器的实地连接相当于一个电流环，这样可以减小传感器引线阻抗对温度测量结果的影响。

同时，由于热电阻式广泛应用于工业现场，常常需要长距离传输信号，因此使用三线制接法还能减小线路阻抗的影响，提高信号传输的稳定性。

总结来说，热电阻三线制接法可以通过中性导线来补偿传感器引线阻值对温度测量结果的影响，从而提高测量的精确性和稳定性。

热电阻三线制接法原理热电阻是一种用于测量温度的传感器，它的电阻值随温度的变化而变化。

在工业自动化控制系统中，热电阻广泛应用于温度测量和控制领域。

而热电阻的三线制接法则是一种常见的接法方式，下面将详细介绍其原理和应用。

1. 热电阻三线制接法原理。

热电阻的三线制接法是为了解决热电阻导线电阻对测量结果的影响而提出的。

在传统的两线制接法中，导线电阻会对温度测量结果产生误差，而三线制接法通过增加一根补偿导线，可以有效地消除导线电阻的影响。

三线制接法的原理是利用电桥平衡的方法来消除导线电阻对测量结果的影响。

其中，两根导线接在热电阻的两端，第三根补偿导线则接在热电阻的中间点。

当通过这三根导线接入电桥电路时，通过调节电桥中的电阻，使得电桥平衡，此时电桥中的电流为零，即可得到准确的温度测量结果。

2. 热电阻三线制接法的优势。

相比于传统的两线制接法，热电阻的三线制接法具有以下几点优势：首先，三线制接法可以有效地消除导线电阻对测量结果的影响，提高了测量的准确性。

其次，三线制接法可以减小由于导线电阻变化引起的测量误差，提高了测量的稳定性。

最后，三线制接法可以适用于长距离传输和大电流负载的测量，具有更广泛的应用范围。

3. 热电阻三线制接法的应用。

热电阻的三线制接法广泛应用于工业自动化控制系统中的温度测量和控制领域。

例如，在化工生产过程中，需要对反应釜的温度进行实时监测和控制，就可以采用热电阻的三线制接法来实现准确的温度测量。

此外，热电阻的三线制接法也适用于实验室科研领域和医疗设备中的温度测量。

在这些领域，对温度测量精度和稳定性要求较高，采用三线制接法可以更好地满足实际需求。

总之，热电阻的三线制接法通过消除导线电阻对测量结果的影响，提高了测量的准确性和稳定性，具有广泛的应用前景。

4. 结语。

热电阻的三线制接法是一种有效的温度测量方法，其原理简单而实用。

在工业生产和科研领域，采用三线制接法可以获得更准确、稳定的温度测量结果，为生产和实验提供可靠的数据支持。

三线制pt100接线原理三线制PT100接线原理PT100是一种常见的温度传感器，广泛应用于工业自动化领域。

它的接线方式有多种，其中最常见的是三线制接线方式。

本文将详细介绍三线制PT100的接线原理及其工作原理。

一、三线制PT100的接线原理三线制PT100的接线原理是基于电压补偿的原理。

它由一个测量电阻和两个补偿电阻组成。

其中测量电阻为PT100，根据温度变化而变化；两个补偿电阻分别为R1和R2，其电阻值与测量电阻的变化成反比。

三线制PT100的接线方式如下：1. 将PT100的两个引脚分别接到电源的正负极上，形成一个电路。

2. 将R1和R2的一个引脚接到电源的负极上，另一个引脚接到PT100的一端。

3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上，该开关有两个输出端A和B。

4. 将PT100的另一端接到多用途模拟开关的输入端。

在此接线方式下，当温度变化时，PT100的电阻值会发生变化。

由于R1和R2与PT100成反比关系，所以它们的电阻值会相应变化。

多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差，从而实现对温度的测量。

二、三线制PT100的工作原理三线制PT100的工作原理基于电阻的温度特性。

PT100是一种铂电阻，它的电阻值会随着温度的变化而变化。

具体而言，当温度升高时，PT100的电阻值也会升高；当温度降低时，PT100的电阻值也会降低。

根据铂电阻的温度特性，制造商会为PT100设置一个标准电阻-温度关系表。

该表将不同温度下PT100的电阻值进行了精确的测量和记录。

在实际应用中，我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。

三、三线制PT100的优势相比于其他接线方式，三线制PT100具有以下优势：1. 可以有效消除电缆电阻对测量结果的影响。

由于测量电阻和补偿电阻位于同一电路中，电缆电阻的变化不会对测量结果产生影响。

2. 可以提供更精确的测量结果。
