热电阻接线接线方式分类热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差。
（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线，电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。

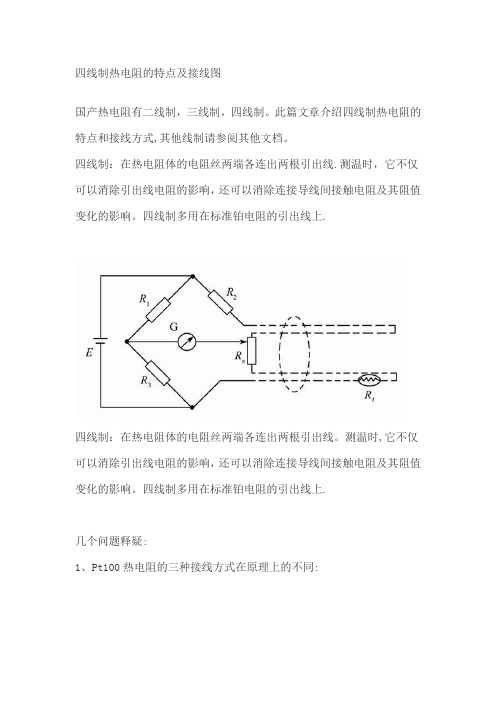

四线制热电阻的特点及接线图国产热电阻有二线制，三线制，四线制。
此篇文章介绍四线制热电阻的特点和接线方式,其他线制请参阅其他文档。
四线制：在热电阻体的电阻丝两端各连出两根引出线.测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。
四线制多用在标准铂电阻的引出线上.四线制：在热电阻体的电阻丝两端各连出两根引出线。
测温时,它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。
四线制多用在标准铂电阻的引出线上.几个问题释疑:1、Pt100热电阻的三种接线方式在原理上的不同:二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系.四线没有电桥，完全只是用恒流源发送，电压计测量,最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响.与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I—、V+、V—。
其中，I+、I—端是为了给热电阻提供恒定的电流,V+、V—是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线,Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I—端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V—端子短接、I+端子和V+短接短接）。
测量精度差.。
pt100 热电阻接线图pt100 热电阻二线制接法如下图。
变送器通过导线L1、L2 给热电阻施加激励电流I，测得电势V1、V2。
计算得Rt：由于连接导线的电阻RL1、RL2 无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。
如在100℃时Pt100 热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。
pt100 热电阻三线制接法PT100 铂电阻传感器有三条引线，可用A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：A 与B 或C 之间的阻值常温下在110 欧左右，B 与C 之间为0 欧，B 与C 在内部是直通的，原则上B 与C 没什幺区别。
仪表上接传感器的固定端子有三个：A 线接在仪表上接传感器的一个固定的端子，B 和C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换，但都得接上，如果中间接有加长线，三条导线的规格和长度要相同。
热电阻的3 线和4 线接法：是采用2 线、3 线、4 线，主要由使用的二次仪表来决定。
一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般PLC 为四线，每端出两颗线，两颗接PLC 输出恒流源，PLC 通过另两颗测量PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
pt100 三线制接线方式原因PT100 热电阻0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用热电阻三线式接法可消除引线线路电阻带来的测量误差，原理如下：PT100 热电阻引出的三根导线截面积和长度均相同（即r1=r2=r3），测量铂电阻的电路一般是不平衡电桥，铂电阻（Rpt100）作为电桥的一个桥臂电阻，将导线一根（r1）接到电桥的电源端，其余两根（r2、r3）分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。
传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。
【相关知识】一、温度传感器PT1001、Pt100的工作原理电机温度传感器使用的是Pt100铂电阻温度传感器。
Pt100温度传感器是根据温度的变化导致电阻的变化，这一原理来测量温度的。
Pt100温度传感器是一个模拟信号，Pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压。
铂热电阻元件作为一种传感器。
其工作原理是在温度作用下。
铂电阻丝的电阻值随着温度的变化而变化。
温度和电阻的关系接近于线性关系，偏差极小，且随着时间的增长，偏差可以忽略，且电气性能稳定。
特点：铂热电阻是一种精确，灵敏，稳定的温度传感器。
还有可靠性好，热响应时间短等优点。
特别是用在电机的轴承测温。
安装特别简单，直接显示出轴承的实际工作温度。
注：pt100是指当环境温度为0o C时阻值为100Ω。
稳定性：在200o C时连续加热300小时后，其在0o C的误差0.008Ω（0.02o C）之内。
自热和测试电流：工作电流应不超过1mA.把WZPM放在冰水混合物中测试时，它的电阻增量；1mA时为0.02Ω（约0.05o C），5mA时为0.86Ω（约2.2o C）。
2、Pt100热电阻两线制、三线制和四线制接线对测温精度的影响（1）Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
（2）Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200℃～650℃)最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。
按IEC751国际标准，温度系数TCR=0.003851，Pt100(R0=100Ω)、Pt1000(R0=1000Ω)为统一设计型铂电阻。
两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值使用万用表的电阻档，测试其引线之间的电阻，可以大致判断其好坏。
下面给出的数值是在常温下的数值。
1、对于两线式：没什么好说的了，就两根引线，直接测量就是了，其阻值在110欧姆左右。
2、对于三线式：其引线分别为1、2、3。
其中：1和2之间、1和3之间，其阻值约为110欧姆；2和3之间的电阻为0。
3、对于四线式：其引线分别为1、2、3、4。
其中：1和2之间、1和4之间、3和2之间、3和4之间，其阻值为110欧姆左右；1和3之间、2和4之间，其阻值为0。
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
1.10热电阻接入电路两线制和三线制接线法的分析热电阻接入电路两线制三线制接线法1．分析两线制由于引线电阻的误差图1-12中，r为引线的电阻，R t为Pt电阻，其中由欧姆定律可得：当R r=R t时（电桥平衡），V0=-I22r。
从V0的表达式可以看出，引线电阻的影响十分明显，两线制接线法的误差很大。
2．分析三线制如何消除引线电阻的误差三线制接线法由图1-13所示，由欧姆定律可得：当R r=R t时，电桥平衡，I1=I2，V0=0。
可见三线制接线法可很好的消除引线电阻，提高热电阻的精度。
工业用热电阻温度计的使用注意事项热电阻温度计是利用导体或半导体的电阻值随温度变化的性质来测量温度的，在工业生产中广泛用来测量(-100～500)℃范围的温度，其主要特点是测温准确度高，便于自动测量。
由于热电偶在低温范围中产生的热电势小，因而对测量仪表要求严格，而采用热电阻温度计测量低温是很适宜的。
热电阻温度计按结构形式可分为普通工业型、铠装型及特殊型等。
常用的普通工业型热电阻主要有:1.铂热电阻:广泛用来测量(-200～850)℃范围内的温度。
在少数情况下，低温可测至1K，高温可测至1000℃。
其物理、化学性能稳定，复现性好，但价格昂贵。
铂热电阻与温度是近似线性关系。
其分度号主要有Pt10和Pt100。
2.铜热电阻:广泛用来测量(-50～150)℃范围内的温度。
其优点是高纯铜丝容易获得，价格便宜，互换性好，但易于氧化。
铜热电阻与温度呈线性关系。
其分度号主要有Cu50和Cu100。
铠装热电阻是在铠装热电偶的基础上发展来的，由热电阻、绝缘材料和金属套管三者组合加工而成，其特点是外形尺寸可以做得很小(最小直径可达20毫米)，因而反应速度快，有良好的机械性能，耐振耐冲击，具有良好的挠性，且不易受有害介质的侵蚀。
使用热电阻前必须检查它的好环，简易的检查方法是将热电阻从保护管中抽出，用万用表测量其电阻。
若万用表读数为“0"或者万用表读数小于R值，则该热电阻已短路，必须找出短路处进行修复；若万用表读数为“∞"，则该热电阻已断路，不能使用；的阻值偏高一些，说明该热电阻是正常的。
一Pt100 的高精度测温方法1.在工业生产过程中，温度一直都是一个很重要的物理参数，温度的检测和控制直接和安全生产、产品质量、生产效率、节约能源等重大技术经济指标相联系，因此在国民经济的各个领域中都受到了人们的普遍重视。
温度检测类仪表作为温度测量工具，也因此得到广泛应用。
由于传统的温度测量仪器响应慢、精度低、可靠性差、效率低下，已经不能适应高速发展的现代化工业。
随着传感器技术和电子测量技术的迅猛发展，以单片机为主的嵌入式系统已广泛应用于工业现场，新型的电子测温仪器不仅操作简单，而且精度比传统仪器有很大提高。
目前在工业生产现场使用最广泛的温度传感器主要有热电偶和热电阻，例如铂热电阻Pt100就是使用最广泛的传感器之一。
2. Pt100 的特性铂电阻是用很细的铂丝(Ф0.03～0.07mm)绕在云母支架上制成，是国际公认的高精度测温标准传感器。
因为铂电阻在氧化性介质中，甚至高温下其物理、化学性质都非常稳定，因此它具有精度高、稳定性好、性能可靠的特点。
因此铂电阻在中温(-200～650℃)范围内得到广泛应用。
目前市场上已有用金属铂制作成的标准测温热电阻，如Pt100、Pt500、Pt1000等。
它的电阻—温度关系的线性度非常好，如图1所示是其电阻—温度关系曲线，在-200～650℃温度范围内线性度已经非常接近直线。
铂电阻阻值与温度的关系可以近似用下式表示：在0～650℃范围内：Rt =R0 (1+At+Bt2)在-190～0℃范围内：Rt =R0 (1+At+Bt2+C(t-100)t3)式中A、B、C 为常数，A=3.96847×10-3；B=-5.847×10-7；C=-4.22×10-12；图1 Pt100 的电阻—温度关系曲线Rt 为温度为t 时的电阻值；R0 为温度为0℃时的电阻值，以Pt100 为例，这种型号的铂热电阻，R0 就等于100Ω，即环境温度等于0 度的时候，Pt100 的阻值就是100Ω。
Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。
精度稍好。
(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。
测量精度差。
模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。
C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。
这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。
达到测温的目的。
其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就OK了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。
两线制在测量精度不是很高的情况下使用三线制应用较广泛四线制用于精度高的场合。
热电阻温度测量原理及常用接线方式热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
[图文]P t100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：??二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响??连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
??与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
铂热电阻的接线造成温度失真现象的研究[录入:tai-yan|?时间:2007-07-2400:44:20|作者:|来源:|浏览:158次]摘要:项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象,分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析,并通过实验得出导线电阻的大小对温度影响的关系。
0引言???PT100(铂热电阻)温度传感器具有精度高、测温范围宽、使用方便等优点,在工业过程控制和测量系统中得到了广泛的应用。
???用铂热电阻测温时,将铂热电阻接入二次仪表,例如巡检仪温度模块等,通过二次仪表测量出铂热电阻的阻值,从而算出温度。
这些二次仪器常用的基本类型是采用桥式线路。
目前一般采用的方法是三线制接法。
可以说,铂热电阻测温技术应该是非常成熟的。
???但是,我们在项目《通风机在线监测系统》的推广中发现,90%的矿井通风机的监测温度是不准确的,如山西的上榆泉矿、山东的朝阳矿、运河矿、王庄矿等等,有的高出实际温度十几、二十摄氏度甚至更多。
什么样的原因造成这么大的误差?经过分析实验,我们发现了问题所在。
1铂热电阻测温原理???我们先从铂热电阻测温的原理来看。
若已知电阻-温度关系,就可以用测量电阻的方法来推算出温度,这就是电阻温度传感器的工作原理。
???当测温范围不大,元件长度和截面积随温度改变引起的阻值变化可以忽略时,热电阻元件的阻值随温度变化可以认为是线性的,可用式(1)表示:Rt=Rt0[1+α(t-t0)]?????(1)其中,t0表示参考温度;Rt0表示参考温度下铂热电阻的阻值;α表示电阻元件的平均电阻温度系数,即电阻元件的温度相对于参考温度每变化1 ℃,引起铂热电阻阻值相对于参考温度下的增量。
对于PT100,在t=0 ℃时,Rt=100Ω;当t=t1时,Rt=Rt1,则有Rt1=100(1+α×t1)???????(2)通过测量t1温度下PT100的阻值,就可以通过上式的公式变形计算出此时测量端的温度。
即t1=Rt1/100α-1/α??????????(3)铂热电阻测温电路的原理如图1所示,其中,Rt为铂热电阻,R1、R2为固定电阻,R3为可调电阻,A为检流计。
???电路工作时,不考虑导线的电阻值,R1、R2、R3、Rt组成一个平衡电桥,改变R3电阻的阻值,直到电桥处于平衡状态,在此情况下,检流计的对角线无电流通过,电桥处于平衡位置。
则有R1×Rt=R2×R3???????????(4)令R1=R2 则R3=Rt使得R3的阻值等于铂热电阻的阻值。
这样,就通过电桥的方法测量出t1温度下铂热电阻的阻值,可以进一步算出此时的温度t1=R3/100α-1/α???????????????(5)实际工程中,往往铂热电阻到接入端距离很大,会达到几十米甚至几百米,这时候导线的阻值就不能不考虑在内了。
参照图1,考虑导线电阻,则新的电桥平衡的公式为R1(Rt+Rob)=R2(R3+Roa)??????????(6)导线采用三芯屏蔽线,a、b、c三点到o点的长度相等,导线电阻值也相等。
即Rob=Roa=Roc这样两根引线的电阻对称地分别接入等式两边,因而导线电阻RL的影响在很大程度上被排除掉了。
所以正确的接线方式应是从铂热电阻接出三线,对应地接入巡检仪或者温度模块。
???但是现场安装将铂热电阻接入巡检仪或者模块的时候,很多电工看到说明书上标注的接线图,为了节约信号线,就从铂热电阻端两线出,到巡检仪再并出一根线,三线接入巡检仪。
虽然也是三线接入巡检仪(如图2所示),但是对温度有没有影响呢?要使电桥达到平衡,则b、d两点的电位相同,可以得到电桥平衡式:R1(Rt+Roc+Rob)=R2R3??????????(7)令R1=R2,则R3=Rt+Rob+Roc,Roa=Rob=Roc=RL则R3=Rt+2RL???????????????????(8)带入(3)式,计算出温度t1=R3/100α-1/α=(Rt+2RL)/100α-1/α和(6)式比较,得出温度的绝对误差为:Δt=RL/50αRL为导线电阻。
可见,采用这种接法时,温度误差与导线的电阻成线性关系。
2实验???实验电缆使用北京百正电缆有限公司生产的RVVP型号的0.2mm2电缆。
PT100用常州武翔仪表厂生产的WZP-280L50型,测温范围为-200～420 ℃的铂热电阻,以及宏格科技生产的系列采集转换模块。
???由于PT100采集温度有一个延时过程,使巡检仪显示温度较温度计读出温度滞后一定时间,那么如果用温度计作标定的话就不合适了。
所以本实验采用宏格模块采集的温度作为标定温度。
通过做实验,发现在多个稳定温度下,即使是200m的线长,按照图1的三线制接法连接的电路测得的温度与水银温度计的误差只有～0.3 ℃左右,故以图1所示的接法用宏格模块采集到的温度精度满足工程要求,可以作为标定温度。
???实验装置如下:把两个PT100分别用图1和图2所示的两种方法用同样长度的导线接入巡检仪。
标准温度由宏格模块采集:取第三个PT100用相同长度的导线按照图1所示接法接入泓格I-7000远程I/O模块系列的I-7033(3通道RTD输入)模块,然后经过I-7520(RS485转RS232)模块转换,输入到计算机。
三个PT100的探头放在同一盛水的容器中,逐渐加温,取不同温度下的测量值。
经过把实验数据中图2接法数值减去标定温度作为绝对误差,列出绝对误差与线长在各个测点下的数值,结果见表1。
????铜在室温时电阻率ρ=1175×10-8Ω·m,利用公式R=ρ(L/S)t,计算出各长度的导线电阻。
当导线长度一定时,在各个测点温度下,图2接法测得的温度与标准温度总相差一个近似的常量,算出平均绝对误差。
把平均误差和导线电阻在坐标内作出曲线,如图3。
????通过图3曲线,可以看出,用图2接法测得的温度平均误差与导线电阻呈近似线性关系,与理论分析的结果相吻合。
3结语???铂热电阻的使用虽然简单,但切不可想当然的在终端把两线并三线接入巡检仪或者别的测量仪表,一定要从PT100传感器三线接出,并三线接入终端仪表,否则必然存在温度虚高。
有的煤矿风机的温度电缆已经固定,重新布线比较麻烦,也可以根据导线规格以及图3中导线电阻与误差的关系,测量出测点和二次仪表之间的线长,算出导线的电阻值,进而推算出温度误差,在二次仪表上作适当调节,抵消掉对应的温度误差。
热电阻的接线??1、热电阻的三种接线方式在原理上的不同：??二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒?流源发送，电压计测量，最后给出测量电阻值。
?2、热电阻的三种接线方式对测量精度的影响??连接导线的电阻和接触电阻会对铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效?消除这种影响。
??与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了?给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：??（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
?（2）三线制就是引出三线，B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-?端子和V-端子短接）。
精度稍好。
?（3）两线制就使引出两线，B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和?V-端子短接、I+端子和V+短接短接）。
测量精度差。
?详情请参考：???三线制热电阻与温度采集模块连接图如下图所示在采集模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。
C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。
这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。
达到测温的目的。
一般的温度表C端的输出电流是厂家设置的，只需要接线即可。
热电阻测温与抗干扰问题的处理摘要:热电阻测温与抗干扰问题的处理0引言水泥行业目前普遍采用DCS分布式集散型计算机控制系统，具有很强的适用性和较高的可靠性，通过软件编程即可实现工艺参数的监测与控制，使水泥生产过程实现自动化控制。
由于DCS系统硬件配置功能强大，对来自水泥生产现场一次检测仪表的诸如Pt100热电阻测温信号、K型热电偶测温mV信号、脉冲开关量及标准电压电流信号均能直接进行信号处理，但有一个不容忽视的问题，如果来自现场的工艺参数测量信号在传输过程中混进干扰信号，DCS系统自身将很难抑制，需要在外部采取有效的措施给以解决。
本文介绍Pt100热电阻测温信号异常引起故障的处理方法。
1煤磨系统热电阻测温信号异常引起的故障处理我厂煤磨系统布袋灰斗温度和煤磨轴瓦温度相继发生温度显示异常故障，其现象是在中控室CRT上温度显示呈无规律跳跃，在现场检查测温元件正常，在PC站中继端子使用DT－890C型数字万用表测得的电阻值与实际温度均呈对应关系。
我们采取了更换热电阻、检查测温信号传输电缆屏蔽接地、更换PC信号处理通道等措施，但都没有效果。
为了找到故障原因，我们又重新铺设了1根电缆，仍不能解决问题，经过对比测试、检查分析，得到的结论是在测温信号中混进了干扰信号，为此我们采取了如下处理方法。
