目录目录一、项目背景和目的(彭骏，邹彬)1.1项目背景1.2项目目的二、网吧网络拓朴结构（彭骏，邹彬，裘云飞，周鹏飞）2.1方案要求2.2最佳接入方式2.3组网方案2.4具体产品组合的网络拓朴结构三、软硬件设计（彭骏，裘云飞，周鹏飞）3.1广域网方案3.2交换机方案3.3宽带路由器的选择3.4服务器的选择3.5 UPS电源的选择3.6 系统软件设计3.6.1操作系统选择3.6.2 数据库选择3.8网管软件的选择四、系统的实施和验收4.1系统的实施4.2系统实施的技术要点4.3系统的验收4.3.1环境验收4.3.2器材验收4.3.3双绞线的测试4.3.4光缆的测试4.3.5 网络设备测试4.3.6 综合测试一、项目背景和目的1.1项目背景二十一世纪是知识经济的年代。
随着现代科学技术的迅猛发展，全球信息化浪潮势不可挡，网络已经迅速延伸至老百姓生活、工作、娱乐等各个方面。
如今中国的上网人数以每年一倍多的速度不断飞速增长，大量的网吧也如雨后春笋一般出现在城市的各个角落里，作为网络时代的新兴服务业，网吧在为普通百姓提供获取网络信息便利的同时，也为自身获取了经济效益。
大量网吧的新起，也加剧了网吧之间的竞争。
为了吸引更多的顾客，网吧业主们都在致力于提高网吧的上网环境，提高服务质量和丰富服务的内容。
要提高网吧的服务质量，一个好的网吧网络解决方案也是必不可少的。
1.2项目目的大型网吧网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌面；同时在大型网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。
按照这一目标，大型网吧网络系统的主要目标和任务是：1．在大型网吧管辖范围内，采用标准网络协议，结合应用需求，建立大型网吧内联网，并通过中国电信宽带网与Internet相连；2．在大型网吧内联网上建立支持娱乐活动的服务器群（包括WWW、FTP、DNS、流媒体服务器、十六频道有线电视转播服务器组及SF和各种游戏战网服务器等），具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；3．视市场环境允许，向中、小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案（空间、域名、网站、数据库及更新等）；系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。

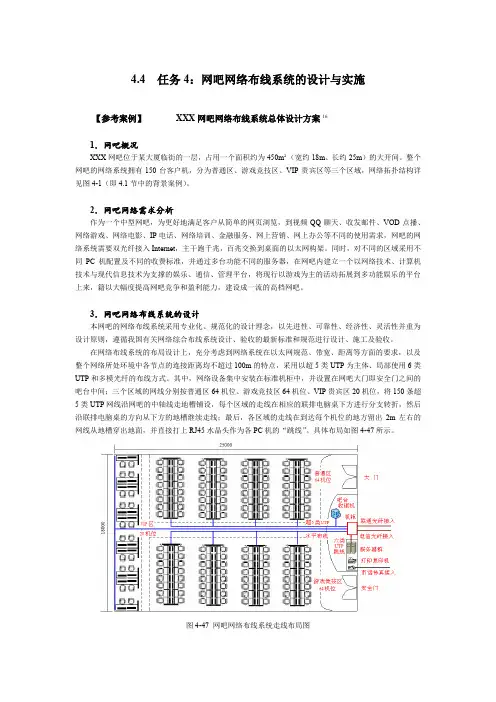

网吧50台布线方案图篇一:网吧网络综合布线方案网吧网络综合布线方案1、网吧概况:营业场地面积300平方米，共两层，房屋结构为长方形，长30m宽10m高3m，计划摆放客户机150台2、布线系统方案布线方案主要为网吧系统提供最底层的物理连接线路，达到网络游戏流畅运行，以及网吧顾客需求的各种娱乐及服务的网络支持。
2.1布线系统设计的指导思想先进性实施后的布线系统应满足当前和将来网络通讯技术发展的要求。
灵活性布线系统应能够满足灵活应用的要求，除固定于建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
扩充性布线系统应是可扩充的，以便将来发展时，容易将设备扩展进去。
可靠性在数据高速传输时，有很好的抗干扰能力，能适应复杂的电磁干扰。
经济性在满足应用要求的基础上，尽可能降低造价。
为满足上述要求，幸运星网吧布线系统采用了结构化综合布线系统。
2.2 布线系统的构成垂直干线采用屏蔽双绞线电缆，水平干线则采用8芯非屏蔽5类双绞线电缆。
由于AMP是一家综合布线系统专营公司，其产品在性价比上具有较大的优势。
因此，网吧布线系统选用性价比较理想的美国AMP公司的产品。
布线在营业场所内共有150个客户机。
网络系统方案建立一个速度与稳定兼顾的网络系统是本项目的目标。
3.1系统目标首先，建立的网络必须满足网吧顾客各种娱乐的需求及服务器+客户机系统网络技术规范要求:1000M主干网+交换机+100M以太网。
符合国际网络标准，具有同时代的先进水平，网络的设计既要考虑目前业务的需要，还应考虑今后的发展规划，使网络具有高扩展性能，并对以前的投资实现保护。
具备办公自动化、多媒体传输、视频、远程、网络游戏/单机游戏等功能。
具备与Internet互联的能力。
高可靠性，具有较高的容错能力。
尽可能节省开支。
3.2网络技术的选择目前，根据网吧的整体方案和本网吧的实际情况，选用快速以太网(Fast–Ethernet)。
快速以太网的优点是简单、价格低、实用，引入交换技术、用户可独占带宽、避免冲突，从根本上解决共享缺陷，具有虚拟网功能。
综合布线实训项目的设计方案,拓扑和线路走向综合布线实训项目的设计方案应该根据具体情况进行定制。
以下是一般情况下的设计方案、拓扑和线路走向：
设计方案：
1. 确定布线区域：根据机房或者办公区域的具体情况，确定布线区域。
2. 定义网络需求：根据业务需求，确定网络带宽、端口数量、设备数量等要求。
3. 设计布线拓扑：根据网络需求，设计合理的布线拓扑结构，包括主干、汇聚、接入层等设备位置。
4. 选择合适的布线材料：根据布线拓扑，选择合适的布线材料，包括电缆、光纤等。
拓扑图：
一般情况下，综合布线实训项目的拓扑分为三层：核心层、汇聚层和接入层。
核心层：核心交换机连接各个汇聚交换机，负责数据中转和路由。
汇聚层：汇聚交换机连接多台接入交换机，负责 VLAN 隔离和流量控制。
接入层：接入交换机连接终端设备，如个人电脑、服务器等。
线路走向：
网络线路走向应该遵循短、直、少的原则。
同时，应该根据不同层级的设备进行区分。
具体来说，主干线路应该采用光纤，汇聚线路
应该采用电缆或者千兆光纤，接入线路应该采用电缆或者万兆光纤。
同时，在线路的选择上，也需要根据实际情况选择合适的品牌和规格。
电源系统布线篇 吧⽬前所提供的服务，像页浏览、络游戏、在线电影、远程教育等最基本的服务都与络有关，络质量的好坏直接决定了吧的⽣存能⼒。
所以，如何规划⼀个优质的络环境，是吧经营者必须要考虑的⼀个要点，其中吧的综合布线占了很⼤的因素，主要有两⼤部分：电源布线和络布线。
电源系统的布线 吧电源系统的布线，可以分为设计、施⼯、验收三个步骤，在这三个步骤中需要注意以下规则和事项。
⼀、布线设计 现在市电供应系统普遍采⽤三相四线制供电模式，建议仍在使⽤两相供电的吧更换为三相四线制的供电模式。
对于普通吧来说，吧的主要⽤电系统有： 1、空调：对吧来说，空调已经成为⼀种标准配置，⼀般使⽤柜式空调，⽽且功耗很⼤，每台功率⼀般在3500-4500W之间。
因此，在设计电源布线系统时，必须给空调配备专⽤电源线路。
2、电脑：⼀般在对吧电源系统布线设计时，容易产⽣⼀个误区，认为电脑使⽤的电源线随便拉⼀条就⾏。
其实，吧内总负载的还是电脑，在不配备⾳箱的情况下，功率⼀般在150W左右，机器数量增多，功率就明显增⼤。
因此，吧电脑使⽤的电源线，不应该是逐⼀串联的模式，⽽是使⽤分组点接，具体做法如下： 每隔1.5⽶左右接⼊⼀只10A三芯国标插座（即墙上嵌⼊的独⽴插座）作为⼀个点，再将上述多孔插座接⼊，在1.5⽶的范围内，将会有4－5台电脑使⽤这⼀个插座接⼊电源；然后，可视实际情况把电脑按10台或16台为⼀组，每组由⼀个空⽓开关控制，整个吧可以分为4-6组或者更多的组。
根据每条主⼲的负载，合理选择电源线的型号。
⼀般来说，主⼲线路使⽤铜芯线，下⾯的分⽀线路可以使⽤铝芯线（笔者建议，吧电源系统的所有线路全部采⽤GB的铜芯线）。
同时，根据电源的负载合理选择不同规格的电源线。
3、络设备和照明设备：对于有专业机柜的吧，建议对路由器等价值较⾼的络设备加UPS后备电源，以保护络设备的安全。
⼆、具体施⼯ 1、电源布线应该与房间装修同步进⾏，为了吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专⽤的电源线通道中。
1. 抗干扰有方案在综合布线系统中，水平线缆的管路尽量采用钢管，主干线缆的敷设尽量采用桥架，然后在施工的过程中，做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。
这样的管路，我们再将非屏蔽线缆和大对数线缆敷设其中，可起到有效的屏蔽作用，减少外界干扰对综合布线系统信号传输的影响，弥补非屏蔽布线系统的不足。
2. 线槽最好安装在吊顶内在安装线槽时应多方考虑，尽量将线槽安装在走廊的吊顶内，并且去各房间的支管应适当集中至检修孔附近，便于维护。
集中布线施工要赶在走廊吊顶前即可，不仅减少布线工时，还利于已穿线缆的保护，不影响房内装修。
一般走廊处于中间位置，布线的平均距离最短，节约线缆费用，提高综合布线的性能(线越短传输的品质越高)，尽量避免线槽进入房间，否则，不仅费线，而且影响房间装修，不利于以后的维护。
3. 要确认电缆的拉力当电缆在两个终端有多余时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
电缆的接头处反缠绕开的线段距离不应超过2厘米。
过长会引起较大的近端串扰。
在进行认证测试的时候，NEXT近端串扰就无法通过了。
在接头处，电缆的外保护层需要压在接头中而不能在接头外。
因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分，会使接头和模块之间端接不牢靠。
在电缆接线施工时，电缆的拉力是有一定限制的，一般为9公斤左右。
请和电缆的供应商确认其拉力，过大的拉力会破坏电缆对绞的匀称性。
4. 打线方法要规范有些施工工人在做条线的时候，并不是按照568A或者568B的打线方法进行打线的，而是按照1、2线对打白色和橙色，3、4线对打白色和绿色，5、6线对打白色和蓝色，7、8线对打白色和棕色，这样的条线在施工的过程中是能够保证线路畅通的，但是它的线路指标却是很差的，特别是近端串扰指标特别差，会导致严重的信号泄漏，造成上网困难和间接性中断。
因此，项目经理一定要提醒制作工人不要犯这样的错误。
综合布线系统设计方案一、引言综合布线是指将网络、电话、音频、视频等各类信息传输设备通过一套统一的布线系统进行集成，从而形成一个高效、可靠的信息传输网络。
在当今数字化时代，综合布线系统已成为各类办公场所、商业区域、学校等机构的必备设施。
本文将就综合布线系统的设计方案进行详细的论述。
二、需求分析在进行综合布线系统设计之前，首先需要对场所的需求进行分析。
包括但不限于：所需网络带宽、信息传输设备的类型和数量、区域结构、未来扩展需求等。
通过充分的需求分析，能够帮助设计师确定合适的布线结构和设备配置。
三、布线结构设计1. 水平布线：根据场所的实际情况，将不同区域的信息传输设备通过水平布线进行连接，形成一个整体的网络结构。
2. 垂直布线：对于大型建筑或多层楼的场所，需要使用垂直布线将各层楼的信息传输设备进行连接，确保信号的传输质量。
3. 主干布线：针对大规模的机构或企业，需要设计主干布线系统，将不同的水平布线和垂直布线连接起来，实现更高效的信息传输。
四、设备选型与配置1. 网络交换设备：根据需求分析确定合适的交换机类型和数量，以满足场所的网络带宽需求。
2. 电缆选择：根据不同的传输距离和频段要求，选择合适的电缆类型，如铜缆、光纤等。
3. 终端设备：根据场所的需求确定终端设备的类型和数量，并进行适当扩展预留。
五、布线规范与安装1. 合规规范：根据国家相关标准，设计师需要遵守一系列的技术规范，确保布线系统的可靠性和稳定性。
2. 线缆安装：布线系统的成功与否离不开合格的线缆安装。
设计师需要严格控制线缆的弯曲半径、固定件的使用以及接地等方面的要求。
3. 标识与测试：在布线系统安装完成后，需要对每条线缆进行标识，并进行必要的测试，以确保信号的传输质量。
六、系统运维与管理1. 维护计划：合理制定维护计划，定期检查和维护综合布线系统的设备和线缆，预防和排除可能出现的故障。
2. 数据管理：建立完善的数据库，记录每一条线缆的信息，包括长度、类型、连接等，对系统的运行状态进行实时监测。
网络综合布线系统设计方案
目录
1. 系统设计方案概述
1.1 综合布线系统的基本概念
1.2 设计目标和要求
2. 网络布线系统设计
2.1 系统结构设计
2.2 布线方式选择
3. 光纤布线系统设计
3.1 光纤布线的优势
3.2 光纤布线的设计考虑因素
4. UTP布线系统设计
4.1 UTP布线的特点
4.2 UTP布线的设计原则
---
系统设计方案概述
综合布线系统是现代网络建设中必不可缺的一部分，其设计方案
需要充分考虑网络的应用场景和要求。
在确定设计目标和要求时，需
要综合考虑网络负载、传输距离、成本等因素，以确保系统能够满足
实际需求。
---
网络布线系统设计
在设计网络布线系统时，首先需要考虑系统的结构，包括主干布线、水平布线等的设置，以便实现网络信息的高效传输。
同时，布线
方式的选择也至关重要，要根据网络规模和需求选择合适的布线方式，如铜缆布线或光纤布线。
---
光纤布线系统设计
光纤布线作为一种传输速度快、带宽大的传输介质，在网络中越来越受到重视。
在设计光纤布线系统时，需要考虑到光纤的优势和特点，以及光纤布线的设计考虑因素，如光纤的连接器、保护措施等。
---
UTP布线系统设计
相比光纤布线，UTP布线在网络建设中同样具有重要作用。
UTP 布线具有较低的成本和易维护的特点，设计原则主要包括选择合适的线缆、合理布线、保证接头质量等方面，这些都是保证网络通信质量的关键。
网吧50台布线方案图网吧50台布线方案图篇一：网吧网络综合布线方案网吧网络综合布线方案1、网吧概况：营业场地面积300平方米，共两层，房屋结构为长方形，长30m 宽10m高3m，计划摆放客户机150台2、布线系统方案布线方案主要为网吧系统提供最底层的物理连接线路，达到网络游戏流畅运行，以及网吧顾客需求的各种娱乐及服务的网络支持。
1布线系统设计的指导思想先进性实施后的布线系统应满足当前和将来网络通讯技术发展的要求。
灵活性布线系统应能够满足灵活应用的要求，除固定于建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
扩充性布线系统应是可扩充的，以便将来发展时，容易将设备扩展进去。
可靠性在数据高速传输时，有很好的抗干扰能力，能适应复杂的电磁干扰。
经济性在满足应用要求的基础上，尽可能降低造价。
为满足上述要求，幸运星网吧布线系统采用了结构化综合布线系统。
2 布线系统的构成垂直干线采用屏蔽双绞线电缆，水平干线则采用8芯非屏蔽5类双绞线电缆。
由于AMP是一家综合布线系统专营公司，其产品在性价比上具有较大的优势。
因此，网吧布线系统选用性价比较理想的美国AMP公司的产品。
布线在营业场所内共有150个客户机。
网络系统方案建立一个速度与稳定兼顾的网络系统是本项目的目标。
3.1系统目标首先，建立的网络必须满足网吧顾客各种娱乐的需求及服务器+客户机系统网络技术规范要求：1000M主干网+交换机+100M以太网。
符合国际网络标准，具有同时代的先进水平，网络的设计既要考虑目前业务的需要，还应考虑今后的发展规划，使网络具有高扩展性能，并对以前的投资实现保护。
具备办公自动化、多媒体传输、视频、远程、网络游戏单机游戏等功能。
具备与Internet互联的能力。
高可靠性，具有较高的容错能力。
尽可能节省开支。
3.2网络技术的选择目前，根据网吧的整体方案和附送：网吧isp接入意向书模版网吧isp接入意向书模版互联网上网服务营业场所应向文化行政部门提供以下书面材料：1、申请报告2、工商行政管理部门核发的《企业名称预先核准通知书》；3、公安部门签发的《安全审核合格证》和《互联网上网服务营业场所安全审核意见书》；4、与互联网接入服务单位签订的《“网吧”接入意向书》；5、法定代表人、主要负责人身份证明及公安部门出具的无犯罪记录证明文件；6、场所所有权或使用权证明；7、场所方位图8、网络拓扑结构图和场所平面结构图；9、专业技术人员、专职或者兼职网络信息安全管理人员的专业资格证明及与经营单位或法定代表人签订的聘用合同；10、电脑游戏管理制度；11、网络安全技术措施报告 12、设备清单。
天津电子信息职业技术学院《网络施工与管理》课程报告课程名称：网吧综合布线方案设计课程代码：116304姓名：薄琪学号：40专业：计算机网络班级：网络S15-5班完成时间：2016 年12 月29日目录一、需求分析 ................................................................................................ 错误！未指定书签。
1.1项目背景 ......................................................................................... 错误！未指定书签。
1.2项目目的 ......................................................................................... 错误！未指定书签。
二、系统设计方案 ........................................................................................ 错误！未指定书签。
2.1综合设计方案.................................................................................. 错误！未指定书签。
三、网吧网络的拓扑结构............................................................................. 错误！未指定书签。
3.1方案要求 ......................................................................................... 错误！未指定书签。
3.2最佳接入方式.................................................................................. 错误！未指定书签。
3.3组网方案 ......................................................................................... 错误！未指定书签。
3.4具体产品组合的网络拓扑结构...................................................... 错误！未指定书签。
3.5布线系统方案.................................................................................. 错误！未指定书签。
3.6布线系统设计的指导思想.............................................................. 错误！未指定书签。
3.7布线系统的构成.............................................................................. 错误！未指定书签。
四、网吧系统结构 ........................................................................................ 错误！未指定书签。
4.1系统目标 ......................................................................................... 错误！未指定书签。
4.2网络技术的选择.............................................................................. 错误！未指定书签。
4．3网吧的网络结构............................................................................ 错误！未指定书签。
4.4 系统设置 ........................................................................................ 错误！未指定书签。
4.5综合布线的系统.............................................................................. 错误！未指定书签。
五、合理设计布线方案................................................................................. 错误！未指定书签。
5.1因地制宜的设计布线方案.............................................................. 错误！未指定书签。
5.2美观与实用并重.............................................................................. 错误！未指定书签。
5.3具有可扩展性.................................................................................. 错误！未指定书签。
六、需要注意的几个事项............................................................................. 错误！未指定书签。
七、系统的调测与验收................................................................................. 错误！未指定书签。
7.1网络布线系统验收中应注意的问题.............................................. 错误！未指定书签。
7.2采用6类网络综合布线系统时应注意的问题.............................. 错误！未指定书签。
7.3选择6类网络综合布线系统应注意以下问题.............................. 错误！未指定书签。
八、网吧综合布线材料预算清单................................................................. 错误！未指定书签。
九、参考文献 ................................................................................................ 错误！未指定书签。
一、需求分析1.1项目背景这些年随着国内的普及和信息产业的深化。
近几年宽带网络的发展尤为迅速。
作为宽带接入重要的客户群体-网吧，每天聚集着数量众多的网迷和潜在的资源。
目前网吧的建设日益规模化，高标准化，上百台电脑的网吧随处可见，网吧行业开始向产业化过渡。
在未来的日子，网吧多样化经营的收入将成为影响网吧生存的要素，经营者也只有提供更多增值服务才能获得更大效益。
其实网吧作为提供互联网上网服务的场所，其发展必然和互联网的发展息息相关。
基于互联网的应用近几年高速发展，网吧也从早期的仅提供网页浏览，文本聊天等应用发展到今天要提供视频聊天，影视服务，竞技游戏等日益复杂的应用，网吧只有有效的提供基于这些应用的服务才能获取更大的效益。
1.2项目目的网吧网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌面;同时在大型网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。
按照这一目标，大型网吧网络系统的主要目标和任务是:（1）在大型网吧管辖范围内，采用标准网络协议，结合应用需求，建立大型网吧内联网，并通过中国电信宽带网与相连;（2）在大型网吧内联网上建立支持娱乐活动的服务器群( 包括、、、流媒体服务器、十六频道有线电视转播服务器组及和各种游戏战网服务器等)，具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；（3）视市场环境允许，向中小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案( 空间、域名、网站、数据库及更新等); 系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。
二、系统设计方案2.1综合设计方案2.1.1工作区子系统工作区布线子系统由终端设备到信息插座的连线（或软线）组成，它包括-连接器、连接跳线、信息插座；信息插座有墙上型、地上（防水）型、桌上型等多种；标准有：45、11及单、双、多口等结构。
2.1.2水平布线子系统水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用3类、5类或超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24的对绞铜线组成；类线在10应用时无误码传输距离为100米、16时为50米；5类线在155时可传输80米、在100时为100米；超五类在155时传输距离可以达到100米，速率更高时可采用光纤。
为了满足高速率数据传输，数据传输选用普天超5类四对双绞线，由于所用的数据线均采用了超5类双绞线，因此对学院校园网而言，超5类双绞线布线时的带宽和传输速率能满足校园网楼宇内信息点要求的100M接入，超5类布线与垂直干线一起使用，为带宽应用程序提供完全的端到端布线解决方案，适用于网络的扩展及升级，成本底维护费用少。
2.1.3垂直干线子系统指各搂层配线架与主配线架间的干缆：可以为大对数双绞线、光缆也可以二者混用；其主要功能是将主配线架系统和各楼层配线架连接起来。
2.1.4布线柜子系统由楼层配线架组成，其主要功能是将垂直干缆与各楼层水平子系统相连接，布线系统的优势和灵活性主要体现在布线柜子系统上，只要简单的跳一下线就可完成任何一个结构化布线系统的信息插座以对任何一个智能系统的连接，极大的方便了线路重新布局和网络终端的重新调整；光纤连接时，要用光纤配线箱，箱内有多个或连接器安装口；其线路弯曲设计符合62.5/125μM多模光纤的弯曲要求，光纤接头采用或型，由陶瓷、塑胶、不锈钢等材料制成，光纤藕合器可做为多模光纤与网络设备或接线装置上的连接，配线架和光纤配线箱通常设在弱电井或设备间内，用来连接其他子系统，并对它们通过跳线进行管理。
