线槽的安装方法
随着我们生活水平的提高，用电的地方越来越多，给我们的生活造成了安全隐患。

其中架设的线槽就是其中很重要的一环，需要大家重视其质量安全。

下面我们看看线槽的安装方法。

1）线槽与盒、箱、柜等接在处，进线和出线口均应采用抱脚连接，并用螺栓紧固，结尾应加装封堵。

2）建筑物的表面若有坡度时，电缆桥架线槽应随其变化坡度。

待线槽全部敷设完毕后，应在配线之前进行调整检查。

确认合格后再进行槽内配线。

3）线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接在处应裂缝严密平齐。

4）线槽进行穿插、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气用具内。

以上便是对线槽的安装方法的介绍，相信大家看完都会有所了解。

线槽的架设非常重要，一定要注意安全，从而避免在后期使用发生意外。

线槽施工方案线槽施工方案线槽施工是建筑施工过程中的一项重要工作，其作用是为建筑物内部的电力、通信、照明等各项系统的线缆提供良好的布线通道。

下面是一份线槽施工方案，用来指导施工人员进行线槽的安装和布线工作。

一、施工前准备工作1.了解设计图纸：施工前应认真研究设计图纸，了解线槽安装位置、规格要求、布线走向等内容，确保施工按照设计要求进行。

2.准备材料和工具：根据设计要求准备好线槽、线管、线管固定件、槽盖、电缆托架等材料，以及钢丝、螺丝刀、电钻等施工工具。

3.确定施工顺序：根据线槽的布线走向，合理规划施工顺序，确保施工操作的连贯性和高效性。

二、线槽安装工作1.确定线槽布置位置：根据设计要求，确定线槽的布置位置和数量，并在墙面、地面进行标线。

2.墙面开槽：使用电钻等工具，按照标线在墙面开槽，开槽深度要与线槽底部高度一致，确保线槽安装后与墙面平齐。

3.地面开槽：使用电锤等工具，在地面开槽前需先清除杂物，确保开槽的稳定性和平整度。

4.安装线槽：根据开槽的位置和规格要求，将线槽剪切成合适的长度，然后使用钢丝固定在墙面或地面上，确保线槽的稳固性和安全性。

三、线槽布线工作1.线槽连接：根据线槽的布置位置和走向，将相邻的线槽连接起来，使用线槽连接器固定连接处，确保连接牢固和整洁。

2.线管安装：根据设计要求，将线管安装在线槽中，使用线管固定件固定线管，保持线管与线槽的牢固连接。

3.线缆敷设：根据线缆的规格和布线要求，将线缆敷设在线管中，保持线缆的整齐和安全。

4.槽盖安装：线槽安装完毕后，使用槽盖进行封闭，确保线缆的安全和防护。

四、施工验收在线槽施工结束后，需要进行施工验收，包括以下内容：1.线槽质量检查：对线槽的安装质量进行检查，确保线槽的安装牢固、整齐、规范。

2.线缆敷设检查：对线缆的敷设质量进行检查，确保线缆的整齐、安全、无损坏。

3.系统接地检查：对线槽系统的接地情况进行检查，确保系统接地良好，符合电气安全要求。

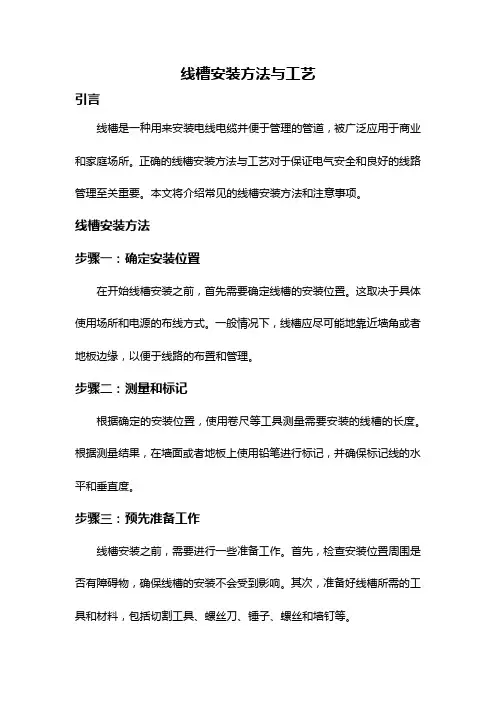

线槽安装方法与工艺引言线槽是一种用来安装电线电缆并便于管理的管道，被广泛应用于商业和家庭场所。

正确的线槽安装方法与工艺对于保证电气安全和良好的线路管理至关重要。

本文将介绍常见的线槽安装方法和注意事项。

线槽安装方法步骤一：确定安装位置在开始线槽安装之前，首先需要确定线槽的安装位置。

这取决于具体使用场所和电源的布线方式。

一般情况下，线槽应尽可能地靠近墙角或者地板边缘，以便于线路的布置和管理。

步骤二：测量和标记根据确定的安装位置，使用卷尺等工具测量需要安装的线槽的长度。

根据测量结果，在墙面或者地板上使用铅笔进行标记，并确保标记线的水平和垂直度。

步骤三：预先准备工作线槽安装之前，需要进行一些准备工作。

首先，检查安装位置周围是否有障碍物，确保线槽的安装不会受到影响。

其次，准备好线槽所需的工具和材料，包括切割工具、螺丝刀、锤子、螺丝和墙钉等。

步骤四：安装线槽1. 使用切割工具将线槽根据测量结果切割成适当的长度。

2. 将线槽对准标记线，确保线槽的位置和水平度。

3. 使用螺丝刀和螺丝将线槽固定在墙面或者地板上。

注意螺丝的选择和使用，以确保固定牢固且不会损坏线槽。

步骤五：线路布置和连接1. 将电线或者电缆穿过线槽，根据需要进行长度调整。

2. 注意在线槽内进行线路的布置时，避免电线或者电缆的交叉和缠绕，以确保线路的整洁和管理的便利。

3. 使用绝缘胶带或者线槽配套的固定件，将电线或者电缆固定在线槽内，以防止晃动和损坏。

步骤六：检查和调整在线槽安装完成后，仔细检查所有安装步骤是否符合要求，并检查线槽是否牢固固定。

如有需要，可以进行微调和调整，以确保线槽的安装质量和线路的良好管理。

线槽安装注意事项1. 在线槽安装之前，务必确保断开相关电源，以避免触电事故的发生。

2. 在进行线槽安装时，应注意不要损坏墙面或者地板，以及其他相关的设施和设备。

3. 在线槽固定时，应根据具体情况选择合适的固定件和螺丝，且固定要牢固可靠。

4. 在线槽内进行线路布置时，应注意电线或者电缆的整齐和避免交叉缠绕，以方便后续的维护和管理。

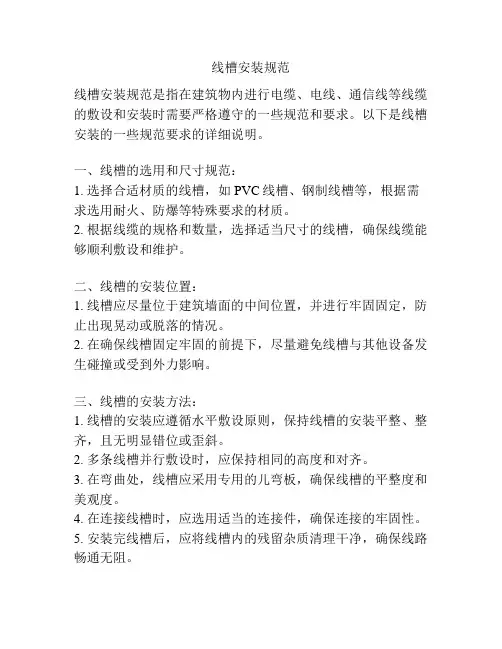

线槽安装规范线槽安装规范是指在建筑物内进行电缆、电线、通信线等线缆的敷设和安装时需要严格遵守的一些规范和要求。

以下是线槽安装的一些规范要求的详细说明。

一、线槽的选用和尺寸规范：1. 选择合适材质的线槽，如PVC线槽、钢制线槽等，根据需求选用耐火、防爆等特殊要求的材质。

2. 根据线缆的规格和数量，选择适当尺寸的线槽，确保线缆能够顺利敷设和维护。

二、线槽的安装位置：1. 线槽应尽量位于建筑墙面的中间位置，并进行牢固固定，防止出现晃动或脱落的情况。

2. 在确保线槽固定牢固的前提下，尽量避免线槽与其他设备发生碰撞或受到外力影响。

三、线槽的安装方法：1. 线槽的安装应遵循水平敷设原则，保持线槽的安装平整、整齐，且无明显错位或歪斜。

2. 多条线槽并行敷设时，应保持相同的高度和对齐。

3. 在弯曲处，线槽应采用专用的儿弯板，确保线槽的平整度和美观度。

4. 在连接线槽时，应选用适当的连接件，确保连接的牢固性。

5. 安装完线槽后，应将线槽内的残留杂质清理干净，确保线路畅通无阻。

四、线槽的维护和保养：1. 定期检查线槽的固定情况，如发现松动或脱落的情况及时修复。

2. 定期清理线槽内的灰尘和杂物，确保线槽的通畅性。

3. 在线槽出现损坏或老化的情况下，应及时更换或修复，避免安全隐患。

4. 如果线槽需要进行维修时，应按照专业人员的指导和要求进行操作，避免引发更大的问题。

五、线槽的安全工作：1. 在线槽的安装过程中，应遵循安全操作规范，佩戴好安全帽、手套等个人防护装备。

2. 在线槽安装完成后，应做好现场清理工作，清除施工杂物和余料，保持现场的整洁和安全。

3. 在进行线槽维修或更换工作时，应断电操作，确保人身安全。

总结起来，线槽安装规范主要包括线槽的选用和尺寸规范、安装位置、安装方法、维护和保养以及安全工作等方面的要求。

遵守这些规范可以确保线槽的安全可靠性，提高线缆的使用寿命，并维护建筑物的正常运行。

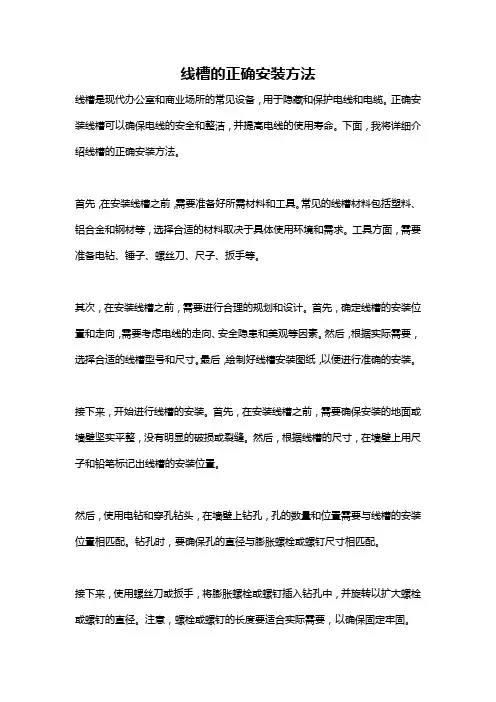

线槽的正确安装方法线槽是现代办公室和商业场所的常见设备，用于隐藏和保护电线和电缆。

正确安装线槽可以确保电线的安全和整洁，并提高电线的使用寿命。

下面，我将详细介绍线槽的正确安装方法。

首先，在安装线槽之前，需要准备好所需材料和工具。

常见的线槽材料包括塑料、铝合金和钢材等，选择合适的材料取决于具体使用环境和需求。

工具方面，需要准备电钻、锤子、螺丝刀、尺子、扳手等。

其次，在安装线槽之前，需要进行合理的规划和设计。

首先，确定线槽的安装位置和走向，需要考虑电线的走向、安全隐患和美观等因素。

然后，根据实际需要，选择合适的线槽型号和尺寸。

最后，绘制好线槽安装图纸，以便进行准确的安装。

接下来，开始进行线槽的安装。

首先，在安装线槽之前，需要确保安装的地面或墙壁坚实平整，没有明显的破损或裂缝。

然后，根据线槽的尺寸，在墙壁上用尺子和铅笔标记出线槽的安装位置。

然后，使用电钻和穿孔钻头，在墙壁上钻孔，孔的数量和位置需要与线槽的安装位置相匹配。

钻孔时，要确保孔的直径与膨胀螺栓或螺钉尺寸相匹配。

接下来，使用螺丝刀或扳手，将膨胀螺栓或螺钉插入钻孔中，并旋转以扩大螺栓或螺钉的直径。

注意，螺栓或螺钉的长度要适合实际需要，以确保固定牢固。

然后，将线槽的底座与螺栓或螺钉对准，并将其固定在墙壁上。

通过按压或旋转线槽，确保底座与墙壁紧密贴合，并且没有明显的松动。

接下来，将线槽的盖板安装到底座上。

确保盖板与底座紧密连接，并且没有明显的缝隙或松动。

如果需要，可以使用螺丝刀或扳手将盖板固定在底座上。

最后，进行线槽的检查和测试。

首先，检查线槽的安装是否牢固，没有明显的松动或变形。

然后，使用电线或电缆将其放入线槽中，并检查电线的走向和安装是否符合设计要求。

最后，使用电器测试仪器对线槽进行电气测试，以确保其正常工作。

总之，线槽的正确安装非常重要，可以确保电线的安全和整洁，并提高电线的使用寿命。

在安装过程中，需要合理规划和设计、使用合适的材料和工具，并遵循正确的安装步骤。

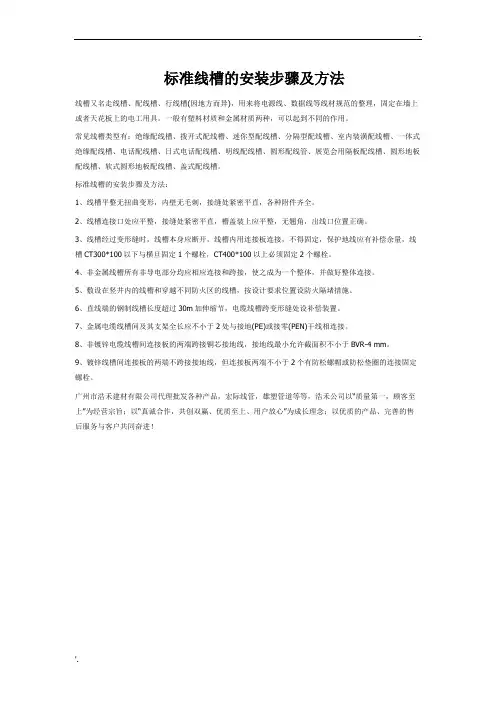

.'. 标准线槽的安装步骤及方法线槽又名走线槽、配线槽、行线槽(因地方而异)，用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。

一般有塑料材质和金属材质两种，可以起到不同的作用。

常见线槽类型有：绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽。

标准线槽的安装步骤及方法：1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。

8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm。

9、镀锌线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

广州市浩禾建材有限公司代理批发各种产品，宏际线管，雄塑管道等等，浩禾公司以“质量第一，顾客至上”为经营宗旨；以“真诚合作，共创双赢、优质至上、用户放心”为成长理念；以优质的产品、完善的售后服务与客户共同奋进！。

线槽安装施工方案1. 引言线槽是一种非常常见的用于安装电线电缆的装饰型材料，它可以将电线电缆集中并美观地隐藏在墙面或地面之下，提供了更加整洁和安全的电气布线环境。

本文将介绍线槽安装的施工方案，包括准备工作、安装步骤及注意事项。

2. 准备工作在进行线槽安装之前，需要做一些准备工作。

2.1 施工图纸首先，需要准备好相关的施工图纸。

施工图纸上应标明线槽的位置、尺寸以及电线电缆的走向等信息，以便准确安装线槽。

2.2 工具和材料在施工过程中，需要准备好以下工具和材料：•手电钻•开槽机•锤子•螺丝刀•电缆扎带•线槽•螺丝和螺母•胶水确保工具和材料齐全，并进行充分的检查和清点。

2.3 安全措施在进行线槽安装之前，需要对施工现场进行安全评估。

确保工作区域没有电源开启和其他危险物品，以确保施工过程的安全。

3. 安装步骤下面是线槽安装的基本步骤：3.1 确定位置和尺寸根据施工图纸上的标注，确定线槽的位置和尺寸。

使用铅笔在墙面或地面上划出线槽的安装位置。

3.2 开槽使用开槽机在划定的位置上开槽，确保开槽的深度和宽度符合线槽的尺寸要求。

开槽时要保证工作平稳，并注意安全。

3.3 安装线槽将线槽放入开槽中，并利用螺丝和螺母将线槽固定在墙面或地面上。

确保线槽的安装牢固，不松动。

3.4 接线将电线电缆通过线槽，根据需求进行连接和布线。

使用电缆扎带将电线电缆固定在线槽内，保持整洁有序。

3.5 防护使用胶水将线槽与墙面或地面进行固定，以增加安装的牢固度。

确保线槽不会因为外力作用而脱落或移位。

4. 注意事项在进行线槽安装时，需要注意以下事项：•施工过程中要保持工作区域的整洁，减少安全隐患。

•处理好线槽开槽产生的灰尘和碎屑，防止污染环境和影响装饰效果。

•在接线时，要遵循电气安全规范，确保线路连接正确无误。

•安装线槽时，应保证垂直和水平线的准确，以保证安装的整齐和美观。

•施工中要注意防止线槽的损坏，避免使用过硬和尖锐的物品碰撞线槽。

5. 总结通过本文我们了解到线槽安装的施工方案，从准备工作、安装步骤到注意事项，我们掌握了基本的安装要点。

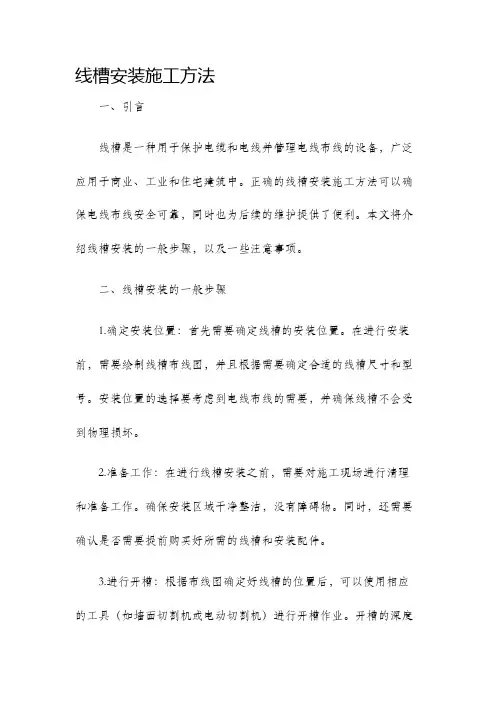

线槽安装施工方法一、引言线槽是一种用于保护电缆和电线并管理电线布线的设备，广泛应用于商业、工业和住宅建筑中。

正确的线槽安装施工方法可以确保电线布线安全可靠，同时也为后续的维护提供了便利。

本文将介绍线槽安装的一般步骤，以及一些注意事项。

二、线槽安装的一般步骤1.确定安装位置：首先需要确定线槽的安装位置。

在进行安装前，需要绘制线槽布线图，并且根据需要确定合适的线槽尺寸和型号。

安装位置的选择要考虑到电线布线的需要，并确保线槽不会受到物理损坏。

2.准备工作：在进行线槽安装之前，需要对施工现场进行清理和准备工作。

确保安装区域干净整洁，没有障碍物。

同时，还需要确认是否需要提前购买好所需的线槽和安装配件。

3.进行开槽：根据布线图确定好线槽的位置后，可以使用相应的工具（如墙面切割机或电动切割机）进行开槽作业。

开槽的深度和宽度应符合线槽尺寸的要求。

作业完成后，要清理好开槽区域的碎屑和灰尘。

4.线槽安装：在开槽完成后，可以开始安装线槽。

首先要检查线槽的质量和完整性，确保没有损坏。

然后，按照线槽的布线图，逐段将线槽放入开槽中。

使用螺丝或胶水将线槽固定在墙面或地面上。

5.电线布线：完成线槽的安装后，可以开始电线的布线工作。

根据需要，将电线置于线槽中，并根据安全要求进行固定和连接。

6.测试和验收：在线槽安装完成后，需要进行必要的测试和验收工作。

此步骤包括对线槽和电线的连通性和安全性进行测试，以确保布线质量符合要求。

三、线槽安装的注意事项1.安全第一：在线槽安装过程中，要始终将安全放在首位。

确保使用合适的工具和个人防护装备，并遵守安全操作规程。

2.遵循规范：根据国家和行业的相关规范和标准，进行线槽安装。

例如，要遵循电气布线规范、消防安全规范等。

3.预留余量：在进行线槽布线之前，要预留一定的余量。

这样可以方便后续维修和扩展工作的进行。

4.良好的通风：线槽布线时要注意保持良好的通风状况，避免线槽过度堵塞影响电线的散热和正常工作。

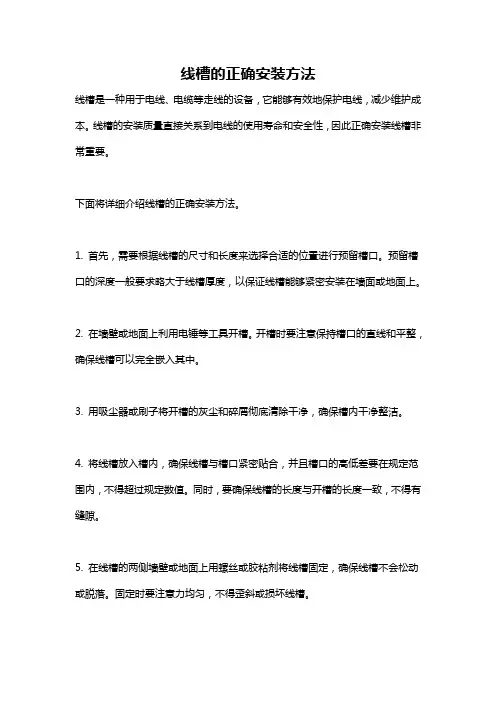

线槽的正确安装方法线槽是一种用于电线、电缆等走线的设备，它能够有效地保护电线，减少维护成本。

线槽的安装质量直接关系到电线的使用寿命和安全性，因此正确安装线槽非常重要。

下面将详细介绍线槽的正确安装方法。

1. 首先，需要根据线槽的尺寸和长度来选择合适的位置进行预留槽口。

预留槽口的深度一般要求略大于线槽厚度，以保证线槽能够紧密安装在墙面或地面上。

2. 在墙壁或地面上利用电锤等工具开槽。

开槽时要注意保持槽口的直线和平整，确保线槽可以完全嵌入其中。

3. 用吸尘器或刷子将开槽的灰尘和碎屑彻底清除干净，确保槽内干净整洁。

4. 将线槽放入槽内，确保线槽与槽口紧密贴合，并且槽口的高低差要在规定范围内，不得超过规定数值。

同时，要确保线槽的长度与开槽的长度一致，不得有缝隙。

5. 在线槽的两侧墙壁或地面上用螺丝或胶粘剂将线槽固定，确保线槽不会松动或脱落。

固定时要注意力均匀，不得歪斜或损坏线槽。

6. 对于线槽的转弯部分，可以使用弯头或弯管来连接，确保线槽能够顺利转弯。

弯头或弯管的安装要牢固，不得松动或变形。

7. 在线槽安装完成后，需要进行通电测试，确保线槽中的电线正常通电，没有短路或接触不良的情况。

8. 进行完成后，用绳线或胶带将线槽中的电线进行整理，确保电线的走向整齐且不会交织或挤压。

9. 在线槽的入口处安装防护设施，如线槽盖板、线槽端子盒等，以防止灰尘、水分或其他杂物进入线槽，影响电线的使用寿命。

10. 线槽的平滑度要求高，因此在安装过程中要及时检查线槽的表面是否有磨损、划伤等破损情况，如有，要及时更换。

总之，线槽的正确安装方法是预留槽口、开槽、清洁、放槽、固定、连接、测试、整理、安装防护设施和检查。

这些步骤都非常重要，都要严格按照操作规程进行，以确保线槽能够正常工作并保护电线的安全和使用寿命。

同时，在安装过程中要注意安全，遵守相关规定和标准，以确保工作的顺利进行。

以上是线槽的正确安装方法，希望能对您有所帮助。

电气安装电缆桥架金属线槽安装施工方案及工艺方法一、前期准备工作1.安全措施：确保施工区域安全，佩戴好安全防护用品。

2.施工准备：准备好所需工具和材料，包括电缆桥架、金属线槽、螺丝、扳手、钢锯等。

3.测量定位：根据设计图纸测量施工区域，并在墙壁或天花板上标记出电缆桥架、线槽的安装位置。

二、电缆桥架安装工艺方法1.固定支架：根据标记的位置，在墙壁或天花板上打孔，并用螺丝将支架固定在墙壁或天花板上。

2.安装横担：将横担放入支架上，并用螺丝将其固定。

横担的长度应根据实际需要进行调整。

3.安装纵担：将纵担根据设计要求放置在横担上，并用螺丝将其固定。

纵担的间距应根据电缆的长度和数量进行合理的设置。

4.增加支撑：当电缆桥架跨度较长时，需要增加支撑。

在纵担的中间位置安装固定桩，并用螺丝将其固定。

三、金属线槽安装工艺方法1.根据设计要求，将线槽切割成合适的长度，并用钢锯将其切割成需要的形状。

2.将线槽放置在安装位置，并用螺丝将其固定在墙壁或地面上。

固定时要保持线槽的平整和水平。

3.拼接连接：根据需要，使用连接件连接线槽的各个部分。

连接件通常为U型连接件或瞬时连接件。

四、施工验收1.检查固定牢固性：检查电缆桥架、线槽的支撑架是否牢固，各个部件是否连接紧密。

2.检查水平度和平整度：使用水平仪检查电缆桥架、线槽的水平度和平整度，确保安装的线槽不会产生任何倾斜或变形。

3.清理整理：对施工区域进行清理，清除所有施工余料和垃圾。

4.安全检查：确保施工区域符合安全要求，保证电缆桥架、线槽的安装不会对人身安全和设备运行造成任何威胁。

以上是电气安装电缆桥架、金属线槽的安装施工方案及工艺方法的简要介绍，具体的安装过程还需根据实际情况进行调整和改进。

同时，在施工过程中要严格遵守施工规范和操作要求，确保施工质量和工程安全。

线槽安装施工方法在建筑和工业领域中，线槽是不可或缺的电气设备。

线槽通常用于隐藏电线和电缆，以确保安全和美观。

在进行线槽安装施工时，我们需要遵循一系列的步骤和方法，以确保安全、可靠地完成工作。

本文将介绍线槽安装施工的方法和准则，以帮助你了解如何正确安装线槽。

首先，在进行线槽安装之前，我们需要准备一些必要的工具和材料。

这些工具和材料包括：线槽、电线、胶水、切割工具、螺丝刀、钳子、电钻、螺丝和扣板。

确保你拥有正确的工具和材料可以提高工作效率，并确保安全和质量。

接下来，我们需要进行线槽的测量和规划。

在测量线槽长度之前，我们应该先确定线槽的位置和路线。

在决定线槽位置时，需要考虑电线和设备的布局。

为了确保线槽的长度合适，我们可以使用切割工具将线槽根据实际需要进行切割。

在进行切割时，要注意遵循安全操作规范，避免发生意外。

在进行线槽安装之前，必须检查工作区域是否安全。

确保工作区域没有任何危险物品或障碍物，以避免工作过程中的意外伤害。

此外，还需要确保安装线槽的表面是平坦且干燥的，以确保线槽能够牢固地安装。

一旦工作区域准备好，我们可以开始进行线槽的安装。

首先，使用螺丝刀或电钻将线槽固定到墙壁或地板上。

确保螺丝牢固地固定线槽，以避免线槽松动或脱落。

在固定线槽时，应根据需要使用合适数量的螺丝，以确保线槽的稳定性和可靠性。

安装线槽后，我们可以开始安装电线。

根据需要将电线放入线槽中，并使用钳子或螺丝刀将电线固定到线槽上。

确保电线安装牢固和整齐，以防止电线松脱或混乱。

此外，将电线插入扣板和开关中时，要确保安装正确，并按照相关标准和规定操作。

一旦线槽和电线安装好后，我们需要进行细致的检查。

检查线槽和电线的连接是否正常，是否有松动或损坏的部分。

此外，还需要检查电线是否安全地连接到电源，并进行必要的测试，以确保没有电源泄露或其他电气问题。

一、线槽安装须知：定位，弹线，打眼，分距2．直线段线槽安装：.直线段线槽支架间距为1.5M---2M，转角处以转角线槽中心为准间距是300mm---500mm,线槽距墙壁间距为50mm,如线槽安装在梁下，那么距梁下为50mm,吊杆的眼距要与线槽托架上的眼距相符，吊杆与吊杆之间要在一条线上，吊杆要保持垂直，线槽、吊杆必须在确保载荷量进行安装，线槽对接时缝隙要严密，线槽连接片的下口紧贴线槽下口，连接片固定必须采用防滑松螺栓、螺帽，线槽经过结构伸缩缝和超过30M须安装伸缩补偿器，经过楼板、墙壁需用防火填料封堵，线槽弯头、三通及其它配件超过600mm的须在配件的下口加装托架。

3.垂直段线槽安装：垂直线槽支架安装距地面、距顶板为150mm----200mm,中间根据实际情况加装支架，但支架间距不得超过2M,垂直线槽允许偏差不大于2mm。

.4．镀锌线槽之间不用接地线跨接，其它线槽必须用铜编织接地线跨接，铜编织接地线线径不得小于4TN-S系统整个系统的中性体和保护导体是分开的。

TN-C系统整个系统的中性体和保护导体是合一的。

TN-C-S系统中一部分线路的中性体和保护导体是合一的。

TT系统电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电器上独立于电源端的接地点，电源接地点一般是配电变压器中性点。

IT系统电源系统可接地点不接地或通过主抗﹙电阻器或电抗器﹚接地，电气装置的外露可导电部分单独直接接地和通过保护导体接到电源系统的接地极上。

计算结果公式行+例=号求结果，行号乘以任何数A B C D E A+B=C C*D=E先按A再按加号，加上B,再按等于号，结果是C,然后结果乘以任何数﹙也就是C*D﹚行例+行例=数量数量*系数=总和图纸中统计各种管件及其它数量按FIND加回车键，查找和体检栏查找字符串输入需改数，改为正确数，先输入原有数字，再输入新改数字，再查找，然后全部改为新数字。

火灾自动报警系统探测器安装检查记录编号：XFDQ编安装部位火灾自动报警系统探测器安装检查记录编号：XFDQ 编。

线槽安装施工方案1. 简介线槽是一种用于安装电线和电缆的装置，常用于商业建筑和办公场所。

线槽安装施工方案是为了确保线槽在安装过程中能够正确地布置、连接和固定，保证电线和电缆的安全运行。

本文将介绍线槽安装的基本流程和注意事项。

2. 安装前准备在开始线槽安装之前，需要进行一些准备工作：2.1 设计方案根据建筑结构和用电需求，制定线槽安装的设计方案，包括线槽的布置、走向和连接方式等。

2.2 材料准备根据设计方案，准备所需的线槽、连接件、固定件等材料，并验证其数量、尺寸和质量是否符合要求。

2.3 工具准备准备适合线槽安装的工具，如电钻、扳手、电锯等，确保工具完好并符合安全要求。

2.4 材料检查检查线槽和相关材料的外观和质量，排除有缺陷或损坏的材料，以免影响安装效果和安全性。

3. 安装步骤3.1 划线定位根据设计方案，使用墨线或尺子等工具，在墙壁或地板上划出线槽的布置位置和走向，确保线槽的安装位置准确无误。

3.2 预先安装固定件根据线槽的尺寸和走向，在墙壁或地板上预先安装固定件，固定件的安装间距、数量和密度应符合相关安装规范。

3.3 安装线槽将线槽沿预先划好的线路进行安装，使用适当的连接件连接线槽的直线和转角部分，确保连接牢固且无松动。

3.4 完善安装细节在安装过程中，注意线槽的弯曲半径和横截面宽度，避免超过规定的限制。

同时，检查线槽与墙壁或地板的接触情况，确保安装平整牢固。

3.5 进行接线工作完成线槽的安装后，根据电路设计方案进行电线和电缆的接线工作。

确保接线可靠，并遵循相关的接线规范和安全标准。

4. 安装注意事项4.1 安全措施在线槽安装过程中，必须遵守相关的安全操作规程，如佩戴护目镜、手套等个人防护装备。

介电人员应使用绝缘工具，并确保线槽不接触带电部分。

4.2 线槽位置线槽的安装位置应避免与其他设备、管道或结构物冲突，确保线槽与墙壁或地板的最小间距符合规范要求。

4.3 线槽负载在线槽安装前，需要评估所需承载负载的大小，选择合适的线槽尺寸和材质，以确保安装后线槽能够正常承载电线和电缆的重量。

线槽安装施工方法1)材料要求：金属线槽及其附件：应采用经过镀锌处理的定型产品。

其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2)主要机具电锤、钢锯、卷尺、扳手、切割机、角向磨光机、电工常用工具，焊机等。

3)作业条件该项目线槽主要为架空地板下安装，因此要求土建墙面粗装修抹灰完毕，土建粗装修地面找平层施工完毕。

4)施工工序图纸识熟→弹线定位→打孔→支架安装→线槽安装→地线安装→线槽清扫→线槽盖板安装（电缆敷设完毕后）5)基本要求固定支点间距一般不应大于l.5～2m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。

线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。

线槽的接口应平整，接缝处应紧密平直。

槽盖装上后应平整，无翘角，出线口的位置准确。

在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。

不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。

线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。

线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。

保护地线和槽内导线均应留有补偿余量。

敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合（高层民用建筑设计防火规范》（GB50045?5）的有关防火要求。

线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。

线槽进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。

线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

建筑物的表面如有坡度时，线槽应随其变化坡度。

待线槽全部敷设完毕后，应在配线之前进行调整检查。

确认合格后，再进行槽内配线。

6)成品保护其它单位进行地面或者楼面施工时，派人进行看护，防止线槽移位；线槽全部结束后，出线口及分线盒处，应密封良好，防止清扫有水渗入。

智能化工程桥架金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架，其余均为有防火保护的封闭式金属桥架。

1）金属线槽施工工序开箱点件→吊（支）架制作→金属线槽安装→检查验收。

2）吊（支）架的安装根据金属线槽和吊件组装图，进行划线确定固定点，然后在固定点处进行打孔固定。

其固定方法可使用金属膨胀螺栓固定法，预埋螺栓固定法，预埋铁焊接固定法，直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法，固定间距和固定螺栓的选用规格由工程设计确定。

当设计无具体规定时，可根据线槽重量与承载情况选用固定螺栓。

2m电缆桥架水平吊装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；线槽施工时，应注意与其他专业的配合。

3）金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。

②不同电压、不同用途的电缆不宜敷设在同一层线槽上：A、1kV以上和1kV以下电缆；B、应急照明和其它照明的电缆；C、强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。

③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。

4）金属线槽安装①根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。

②金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。

③金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。

④金属线槽应可靠接地。

⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。

5）检查和验收①根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。

②金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。

电线槽的安装方法
电线槽的安装主要包括以下几个步骤：
1. 测量和规划：首先要确定电线槽安装的位置和长度，根据实际需要进行测量，并规划好布线的路线。

2. 打孔和安装支架：根据规划好的布线路线，在墙壁或吊顶上进行打孔，并安装支架。

支架可以使用钉子、膨胀螺钉或胶水固定。

3. 安装电线槽：将预先准备好的电线槽对准支架，将其插入支架槽中，安装好整个电线槽的长度。

4. 连接和固定：根据需要，将电线槽分段连接起来，在连接处使用连接器或胶水进行固定。

确保连接牢固，不易松动。

5. 清洁和测试：最后清洁安装区域，确保没有杂物残留。

完成安装后，按照需要进行电缆线的布线。

需要注意的是，在安装电线槽的过程中，要确保安装牢固，避免因电线槽松动而导致的安全隐患。

同时，由于电线槽的尺寸各异，安装方法也会有所不同，具体操作时可以参考产品说明书或请专业人员进行指导。

线管、线槽施工工艺要求（一）板槽安装及注意事项1、垂直敷设的线槽必须按底架安装，水平部分用支架固定。

2、不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。

3、线槽与各种模块底座连接时，底座应压住槽板头。

4、线槽螺杆高出螺母的长度少于5毫米。

5、线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

6、线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。

7、槽板应紧贴建筑墙面，排列整齐。

8、导线不得在线槽内进行接头，接线在接线盒内进行。

9、穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。

10、管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。

（二）电缆桥架的安装1、电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。

2、电缆桥架安装必须横平竖直。

3、电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。

要求均匀、整齐美观及牢固可靠。

4、桥架角弯必须有充分的弧度，防止将电缆拆散。

5、电缆桥架必须至少将两端加接地保护。

（三）线管的敷设1）金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

现场加工符合下列要求：1、管口应无刺和锐棱角。

2、金属管口宜做成喇叭形。

3、金属管在弯制后，无裂缝和明显的凹瘪现象。

4、金属管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。

5、钢管应涂防腐漆，以增加使用寿命。

2）金属管的切割、焊接1、在配管时，根据实际需要长度对管子进行切割。

2、管子和管子连接，管子和接线盒、配线箱连接，均在管子端部套焊。

3、套焊后，应随即清扫管口，将管口端面和内壁的毛刺用锉刀锉光，使管口保持光滑，避免破线缆护套。

3）金属管弯曲在敷设金属线管时减少弯头，对于截面较大的采用内径较大的管子或增设拉线盒。
