形态学图像处理

形态学图像处理
形态学图像处理是一种基于形态学理论的图像处理技术，它是由模式识别、数字信号处理和图像处理领域的研究者们发展起来的。

它主要关注图像中的结构特征，而不是色彩或亮度等特征。

形态学图像处理方法包括：形态学运算、形态学变换和形态学分割。

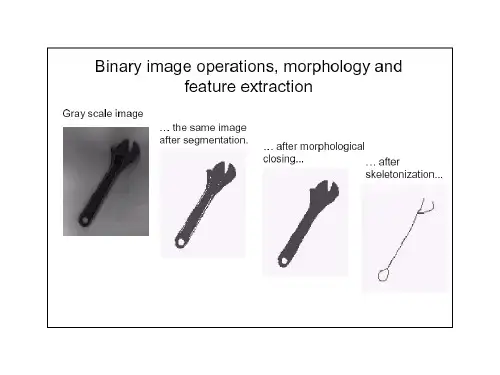

形态学运算是以图像的形状为基础的处理方法，包括腐蚀(erosion)、膨胀(dilation)、开运算(opening)、闭运算(closing)、击中-击不中(hit-miss)等。

形态学变换是对图像进行形状变换的方法，包括骨架变换(skeleton transform)、平滑变换(smoothing transform)、梯度变换(gradient transform)、拉普拉斯变换(laplacian transform)等。

形态学分割是以形态学运算为基础的图像分割方法，包括区域生长、边缘检测、基于水平集的分割等。

医学图像处理中的形态学操作医学图像处理一直是医学领域里非常重要的研究领域之一，这种领域主要涉及到对人体内部特定区域的图像进行分析、处理和重建。

其中，形态学操作是一种基本的图像分析技术，它可以帮助医生或研究人员更好地对图像进行处理和分析，提取出感兴趣的区域和特征，从而对临床诊断和治疗提供更准确有效的帮助。

形态学操作，简单来说，就是对一个图像或一组图像进行形状变换。

这种变换可以通过一些数学操作来实现，当应用到医学图像处理中时，可以对图像中的结构、纹理和形状等特征进行准确的提取和描述。

中心对称和扩张缩小是形态学操作中常见的两种操作。

中心对称操作可以将原始图像中不规则的区域变为一个规则的圆形；而扩张缩小操作则可以将区域内边缘和中心点位置进行修改，从而改变图像中边缘或内部的形状。

在外科手术前，医生通常需要对患者的CT扫描图像进行分析和处理，以确定手术方式和确保手术的成功。

利用形态学操作可以将图像中的组织区域分割出来，准确描述各个器官的形态和位置。

通过对CT扫描图像进行中心对称操作和扩张缩小操作，可以将其转换为更便于分析的形态，准确描述并确定手术范围。

除了CT扫描图像外，形态学操作还可以应用于MRI图像分析、X光图像分析、超声波图像分析和眼底图像诊断等多个领域。

例如，在糖尿病视网膜病变的诊断中，医生可以利用形态学运算算法来提取图像中的权值特征，从而更好地判断病变区域的位置和范围。

又例如，对血管病变或导致血管壁变薄的其他因素进行分析，形态学运算可以有效提取出血管区域的形态特征，发现狭窄或扩张等异常情况。

总之，形态学操作作为医学图像处理中基本的技术方法之一，可以帮助医生和研究人员更好地分析、诊断和治疗各种疾病。

在医学图像处理的应用中，形态学操作不仅可以提高手术或治疗的成功率，还可以更好地了解人体内部组织和器官的形态特征，推动医学科学的发展。

形态学处理的作用形态学处理啊，就像是图像世界里的魔法棒。

你看那些乱乱的图像，就像一群调皮捣蛋的小怪兽在画面里横冲直撞。

而形态学处理呢，就大摇大摆地走进去，像个超级英雄一样开始整顿这个混乱的局面。

比如说腐蚀操作吧。

这就好比是一个超级挑剔的美食家，在图像里挑挑拣拣。

那些细小的、孤立的像素点，就像不符合美食家口味的小配菜，一下子就被剔除掉了。

原本臃肿杂乱的图像，经过腐蚀就像减肥成功的大胖子，一下子变得苗条又干练，那些多余的“赘肉”像素都消失得无影无踪。

再说说膨胀操作。

这简直就是图像的“打气筒”。

原本那些小小的、不连贯的部分，就像瘪瘪的气球。

膨胀操作一来，“噗呲噗呲”，像给气球打气一样，把那些小部分迅速扩充起来，让图像里的物体变得更加饱满圆润，就像把一个瘦巴巴的小树枝变成了粗壮的树干。

开运算就像是一个精致的园艺师。

先拿着腐蚀这把小剪刀，把图像里那些杂乱的小枝丫（多余的像素）剪掉，然后再用膨胀这个肥料，让剩下的部分茁壮成长，使得图像看起来既整洁又保留了主要的结构，就像一个精心修剪过的花园，每一朵花都在合适的位置绽放。

闭运算呢，那就是图像的修补匠。

如果图像里有一些小裂缝或者小孔洞，闭运算就像一个拿着神奇胶水和泥巴的工匠，先把那些缝隙用膨胀给填满，再用腐蚀把多余的部分去掉，让图像变得严丝合缝，就像给破了洞的衣服缝上了一块完美的补丁，而且还特别平整。

形态学处理在处理文字图像的时候也特别有趣。

那些歪歪扭扭的文字，像是喝醉酒的小蚯蚓在纸上乱爬。

经过形态学处理后，就像给这些小蚯蚓排了个整齐的队列，一个个规规矩矩地站好，让文字瞬间变得清晰可辨，就像把一群调皮的孩子变成了听话的乖宝宝。

而且啊，形态学处理在识别物体轮廓的时候，就像一个超级侦探。

不管物体的轮廓多么模糊不清，就像罪犯故意留下的迷惑线索，形态学处理都能通过它的各种魔法操作，把物体的轮廓清晰地勾勒出来，就像侦探抽丝剥茧，最终把罪犯的真面目揭露出来一样。

它还像是图像的化妆师。

实验三图像形态学处理一．实验目的及要求1．利用MATLAB研究二值形态学图像处理常用算法；2．掌握MATLAB形态学图像处理基本操作函数的使用方法；3．了了解形态学的基本应用。

二、实验内容（一）研究以下程序，分析程序功能；输入执行各命令行，认真观察命令执行的结果。

熟悉程序中所使用函数的调用方法，改变有关参数，观察试验结果。

1．膨胀与腐蚀(Dilation and Erosion)(1)对简单二值图像进行膨胀与腐蚀clear all, close allBW = zeros(9,10);BW(4:6,4:7) = 1;BWSE = strel('square',3)BW1 = imdilate(BW,SE)BW2 = imerode (BW,SE)figure(1),subplot(1,2,1), imshow(BW), title(' Original Image ');subplot(1,2,2), imshow(BW1), title(' Dilated Image ');figure(2),subplot(1,2,1), imshow(BW), title(' Original Image ');subplot(1,2,2), imshow(BW2), title(' Eroded Image ');修改参数：clear all, close allBW = zeros(9,10);BW(4:8,4:8) = 1;BWSE = strel('square',3)BW1 = imdilate(BW,SE)BW2 = imerode (BW,SE)figure(1),subplot(1,2,1), imshow(BW), title(' Original Image ');subplot(1,2,2), imshow(BW1), title(' Dilated Image ');figure(2),subplot(1,2,1), imshow(BW), title(' Original Image ');subplot(1,2,2), imshow(BW2), title(' Eroded Image ');(2)对文本图像进行膨胀与腐蚀clear all, close allI = imread('C:\Users\Administrator\Desktop\broken_text.tif'); SE = [0,1,0;1,1,1;0,1,0]BW1 = imdilate(I, SE);BW2 = imerode (I, SE);figure(1),subplot(1,2,1), imshow(I), title(' Original Image ');subplot(1,2,2), imshow(BW1), title(' Dilated Image ');figure(2),subplot(1,2,1), imshow(I), title(' Original Image ');subplot(1,2,2), imshow(BW2) , title(' Eroded Image ');修改参数：clear all, close allI = imread('C:\Users\Administrator\Desktop\broken_text.tif'); SE = [0,0,0;0,0,0;0,0,0]BW1 = imdilate(I, SE);BW2 = imerode (I, SE);figure(1),subplot(1,2,1), imshow(I), title(' Original Image '); subplot(1,2,2), imshow(BW1), title(' Dilated Image '); figure(2),subplot(1,2,1), imshow(I), title(' Original Image '); subplot(1,2,2), imshow(BW2) , title(' Eroded Image ');2. 开、闭运算（Open and Close）clear all, close allI = imread('cameraman.tif');bw = ~im2bw(I,graythresh(I));se = strel('disk',5);bw2 = imopen(bw,se);subplot(1,2,1), imshow(bw), title('Thresholded Image')subplot(1,2,2), imshow(bw2), title('After opening')bw3 = imclose(bw,se);figure;subplot(1,2,1), imshow(bw), title('Thresholded Image')subplot(1,2,2), imshow(bw3), title('After Closing')修改参数：clear all, close allI = imread('cameraman.tif');bw = ~im2bw(I,graythresh(I));se = strel('disk',8);bw2 = imopen(bw,se);subplot(1,2,1), imshow(bw), title('Thresholded Image')subplot(1,2,2), imshow(bw2), title('After opening')bw3 = imclose(bw,se);figure;subplot(1,2,1), imshow(bw), title('Thresholded Image')subplot(1,2,2), imshow(bw3), title('After Closing')3. 击中/击不中变换（hit-and-miss operation）clear all, close allbw = [0 0 0 0 0 00 0 1 1 0 00 1 1 1 1 00 1 1 1 1 00 0 1 1 0 00 0 1 0 0 0]interval = [0 -1 -11 1 -10 1 0]bw2 = bwhitmiss(bw,interval)subplot(1,3,1), imshow(bw), title(' Original Image ');subplot(1,3,2), imshow(interval), title(' Interval Image ');subplot(1,3,3), imshow(bw2) , title('after hit/miss transformation');修改参数：clear all, close allbw = [0 0 0 0 0 00 0 1 1 0 00 1 1 1 1 00 1 1 1 1 00 0 1 1 0 00 0 1 0 0 0]interval = [0 0 00 1 00 1 0]bw2 = bwhitmiss(bw,interval)subplot(1,3,1), imshow(bw), title(' Original Image ');subplot(1,3,2), imshow(interval), title(' Interval Image ');subplot(1,3,3), imshow(bw2) , title('after hit/miss transformation')4．细化与骨架抽取clear all, close allBW = ~ imread('logo.tif');BW1 = bwmorph(BW,'thin',Inf);BW2 = bwmorph(BW,'skel',Inf);subplot(1,3,1), imshow(BW), title(' Original Image ');subplot(1,3,2), imshow(BW1), title(' Thinned Image ');subplot(1,3,3), imshow(BW2), title(' Image skeleton');help bwmorph（二）用MATLAB二值数学形态学函数编程提取’rice.gif’图像中的物体边界。
