附件中国南方电网自动发电控制（AGC）运行管理规定2010-02-10发布2010-02-28实施中国南方电网电力调度通信中心发布目录1前言11 范围12 规范性引用文件13 术语和定义24 总则25管理职责56 运行管理67 参数管理68 安全管理89 异常管理910 检修管理911 统计评价10附录A AGC定值单管理流程11附录B AGC测试工作流程前言随着南方电网自动化程度的提高，AGC系统成为保证电网安全、稳定、优质、经济运行的重要手段之一。
为加强南方电网内各调度机构和电厂的AGC管理，提高发电控制水平，保证电网供需平衡，维持电网频率稳定，根据国家和公司有关规定，制定本规定。
本规定从实施之日起，代替《中国南方电网自动发电控制（AGC）调度管理规定》（调自[2006]03号）。
本规定由中国南方电网电力调度通信中心提出、归口并负责解释。
本规定主要起草单位：中国南方电网电力调度通信中心。
本规定参与起草单位：贵州电力调度通信局广东省电力调度中心、广西电力调度通信中心、云南电力调度中心海南电网公司电力调度通信中心。
本规定主要起草人：赵旋宇、汪浩、王坚、胡荣、李鹏、向德军、钟景承、刘和森、黄文伟、林师。
本规定首次发布时间：2010年02月10日。
中国南方电网自动发电控制（AGC）运行管理规定范围本规定确定了南方电网自动发电控制（以下简称AGC）运行管理的基本原则和要求。
本规定适用于南方电网，总调、各中调和并入南方电网运行的各相关电厂均应遵照执行。
规范性引用文件下列文件对于本文件的应用是必不可少的。
凡注明日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国务院令第115号《电网调度管理条例》DL/T 516-2006 《电力调度自动化系统运行管理规程》DL/T 1040-2007 《电网运行准则》Q/CSG 2 1003-2008 《中国南方电网电力调度管理规程》Q/CSG MS0809-2005 《中国南方电网有限责任公司调度自动化管理规定》《中国南方电网联络线功率与系统频率偏差控制和考核管理旆ā?《中国南方电网自动发电控制(AGC)技术规范》术语和定义控制区域指包括发电设备、供电负荷和输电通道（联络线走廊）在内，满足AGC基本要素要求的电力系统闭合区域。
一次调频、AGC介绍为维护电力系统的安全稳定运行，保证电能质量，除正常生产、输送、使用外，由并网发电厂提供的辅助服务，包括一次调频、AGC、A VC、调峰、无功调节、热备用等。
辅助服务分为基本辅助服务和有偿辅助服务。
基本辅助服务是为了保证安全稳定运行，保证电能质量发电机组必须提供的辅助服务，包括一次调频、基本调峰、基本无功调节。
到不要求时要考核电量。
有偿辅助服务是指并网发电机组在基本辅助服务之外所提供的辅助服务，包括AGC、A VC、有偿调峰、有偿无功调节、热备用等。
有偿服务是额外要求，达到要求时，要进行补偿。
一、一次调频（1）一次调频介绍一次调频：是指电网的频率一旦偏离额定值时，电网中机组的控制系统就自动地控制机组有功功率的增减，限制电网频率变化，使电网频率维持稳定的自动控制过程，这一过程即为一次调频。
当电网频率降低时，一次调频功能要求机组利用其蓄热快速升负荷，反之，机组快速减负荷。
电网的频率是由发电功率与用电负荷大小决定的，当发电功率与用电负荷大小相等时，电网频率稳定；发电功率大于用电负荷时，电网频率升高；发电功率小于用电负荷时，电网频率降低。
（2）一次调频的作用当电网频率变化时，在保证机组安全前提下，按电网频率控制的要求，快速变化机组的负荷，限制电网频率变化，以减小电网频率改变的幅度，使电网频率维持稳定。
一次调频是一种有差调节，不能维持电网频率的不变，只能缓解电网频率的改变程度。
（3）一次调频死区一次调频死区也称一次调频不灵敏区，是指一次调频功能不动作的转速（或频率）偏离额定值的范围。
我厂不灵敏区2转/分。
（4）一次调频考核项目1、一次调频正确动作率，每月正确动作率小于80％，要考核电量。
2、一次调频性能指标，每月一次调频性能指标小于60％，要考核电量。
我厂一次调频功能实现方法在DEH控制系统和CCS系统同时调节。
机组正常运行时，当CCS协调控制投入时，一次调频由DEH 控制系统和CCS协调系统共同实现。

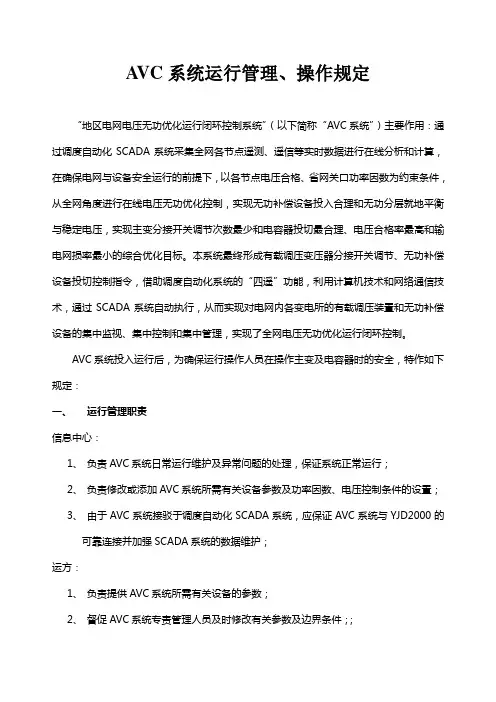

A VC系统运行管理、操作规定“地区电网电压无功优化运行闭环控制系统”（以下简称“AVC系统”）主要作用：通过调度自动化SCADA系统采集全网各节点遥测、遥信等实时数据进行在线分析和计算，在确保电网与设备安全运行的前提下，以各节点电压合格、省网关口功率因数为约束条件，从全网角度进行在线电压无功优化控制，实现无功补偿设备投入合理和无功分层就地平衡与稳定电压，实现主变分接开关调节次数最少和电容器投切最合理、电压合格率最高和输电网损率最小的综合优化目标。
本系统最终形成有载调压变压器分接开关调节、无功补偿设备投切控制指令，借助调度自动化系统的“四遥”功能，利用计算机技术和网络通信技术，通过SCADA系统自动执行，从而实现对电网内各变电所的有载调压装置和无功补偿设备的集中监视、集中控制和集中管理，实现了全网电压无功优化运行闭环控制。
AVC系统投入运行后，为确保运行操作人员在操作主变及电容器时的安全，特作如下规定：一、运行管理职责信息中心：1、负责AVC系统日常运行维护及异常问题的处理，保证系统正常运行；2、负责修改或添加AVC系统所需有关设备参数及功率因数、电压控制条件的设置；3、由于AVC系统接驳于调度自动化SCADA系统，应保证AVC系统与YJD2000的可靠连接并加强SCADA系统的数据维护；运方：1、负责提供AVC系统所需有关设备的参数；2、督促AVC系统专责管理人员及时修改有关参数及边界条件；；3、提供电压、功率因数条件范围；监控人员：1、负责监视AVC系统日常运行，观察AVC系统所发的命令是否正确，以及在闭环控制运行时所控的设备是否正确、成功，发现异常情况及时通知信息中心AVC系统专职维护人员；2、在主变、电容器出现故障等异常情况，不适宜AVC闭环控制时，切记及时在AVC系统中将故障主变、电容器的控制状态置为“不可控”或“检修”；待故障解除后，再把控制状态恢复；3、当设备有保护动作时，如果保护解锁的方式定义为人工解除，则需要在保护复归后进行相应保护闭锁的解除；4、在AVC系统退出运行时，及时通知操作站进行就地人工控制。
A VC系统运行管理、操作规定“地区电网电压无功优化运行闭环控制系统”（以下简称“AVC系统”）主要作用：通过调度自动化SCADA系统采集全网各节点遥测、遥信等实时数据进行在线分析和计算，在确保电网与设备安全运行的前提下，以各节点电压合格、省网关口功率因数为约束条件，从全网角度进行在线电压无功优化控制，实现无功补偿设备投入合理和无功分层就地平衡与稳定电压，实现主变分接开关调节次数最少和电容器投切最合理、电压合格率最高和输电网损率最小的综合优化目标。
本系统最终形成有载调压变压器分接开关调节、无功补偿设备投切控制指令，借助调度自动化系统的“四遥”功能，利用计算机技术和网络通信技术，通过SCADA系统自动执行，从而实现对电网内各变电所的有载调压装置和无功补偿设备的集中监视、集中控制和集中管理，实现了全网电压无功优化运行闭环控制。
AVC系统投入运行后，为确保运行操作人员在操作主变及电容器时的安全，特作如下规定：一、运行管理职责信息中心：1、负责AVC系统日常运行维护及异常问题的处理，保证系统正常运行；2、负责修改或添加AVC系统所需有关设备参数及功率因数、电压控制条件的设置；3、由于AVC系统接驳于调度自动化SCADA系统，应保证AVC系统与YJD2000的可靠连接并加强SCADA系统的数据维护；运方：1、负责提供AVC系统所需有关设备的参数；2、督促AVC系统专责管理人员及时修改有关参数及边界条件；；3、提供电压、功率因数条件范围；监控人员：1、负责监视AVC系统日常运行，观察AVC系统所发的命令是否正确，以及在闭环控制运行时所控的设备是否正确、成功，发现异常情况及时通知信息中心AVC系统专职维护人员；2、在主变、电容器出现故障等异常情况，不适宜AVC闭环控制时，切记及时在AVC系统中将故障主变、电容器的控制状态置为“不可控”或“检修”；待故障解除后，再把控制状态恢复；3、当设备有保护动作时，如果保护解锁的方式定义为人工解除，则需要在保护复归后进行相应保护闭锁的解除；4、在AVC系统退出运行时，及时通知操作站进行就地人工控制。
广东电力系统一次调频运行管理规定广东电力系统一次调频运行管理规定广东省电力调度中心2010年2月广东电力系统一次调频运行管理规定1. 前言1.1 一次调频功能是发电机组的基础功能之一，广东电力系统并网运行机组原则上都应参与一次调频。
为了保障广东电网的安全、稳定、优质运行，提高机组一次调频调节性能，特制定本运行管理规定，主要内容包括技术要求和管理办法。
1.2 本规定起草单位：广东省电力调度中心(以下简称“广东中调”或“中调”)。
1.3本规定由广东中调负责解释。
1.4本规定2007年6月第一次颁布，2010年2月第一次修订。
2. 范围2.1本规定规范了广东中调对直调机组一次调频功能的技术标准、日常管理及运行评价指标等方面的要求、评价方法。
2.2 本规定适用于广东中调直调电厂发电机组的一次调频运行管理工作。
3. 引用文件3.1 DL/T-711-1999 《汽轮机调节控制系统试验导则》3.2 GB/T9652.1-2007《水轮机控制系统技术条件》3.3 GB/T9652.2-2007《水轮机控制系统试验规程》3.4 南方电监市场〔2008〕10 号《南方区域发电厂并网运行管理实施细则》4. 机组一次调频技术要求4.1 机组参与一次调频的死区4.1.1火电机组一次调频死区不大于±0.033Hz。
4.1.2水电机组一次调频死区不大于±0.05Hz。
4.2 机组调速系统的速度不等率（也称速度变动率）4.2.1火电机组速度不等率不高于5％。
4.2.2水电机组速度不等率不高于4％。
4.3 调速系统迟缓率4.3.1 机械、液压调节型：机组容量≤100MW：迟缓率小于 0.4％；机组容量100MW～200MW（包括200MW）：迟缓率小于0.2％；机组容量＞200MW：迟缓率小于 0.1％。
4.3.2 DEH电液调节型：机组容量≤100MW：迟缓率小于0.15％；机组容量100MW～200MW（包括200MW）：迟缓率小于0.1％；机组容量＞200MW：迟缓率小于0.07％。
第一篇自动电压控制（A VC）1.概述自动电压控制（A VC：Automatic V oltage Control）采用分级电压控制策略实现系统内无功的合理分配、电压的有效调节是电网经济和可靠运行的有效控制方式。
目前，大多数电力公司通过SCADA或EMS系统来监控全系统范围内的电压，调度中心利用这些信息作出决策来设定电压控制节点的参考整定值或投切无功电压控制设备。
在电厂侧主要由本区域内控制发电机的自动电压调节器（A VR）来完成。
为了维持所希望的目标电压整定值，在电厂端的电压控制中采用自动电压控制装置（AVC），借助装置自身的无功优化算法，得到在目标状态下的当前在线可调机组的目标无功，通过闭环控制调节发电机励磁，实现机组无功的调节。
从而使系统电压逼近或达到目标值。
目的：运行条件改变时，维持电压在允许范围内；正常条件下，改善电网的电压分布，从而使网损最小；2.A VC系统的调度管理2.1.机组A VC装置正常应投入运行，A VC功能的正常投退，必须在机组稳定工况下，值长在得到省调值班调度员的同意后方可发令运行值班人员进行操作。
2.2.设备停役检修影响机组A VC功能正常投运时，应向省调提出申请，经批准后方可进行。
2.3.A VC系统遇有下列紧急情况时，可先将A VC系统退出运行，同时汇报省调调度员，待异常情况处理完毕后与省调联系恢复运行。
1).系统事故危及机组安全。
1).A VC系统发生故障无法正常运行。
2).发电机组检修、启停，或发电机励磁系统不正常、自动励磁调节器未能正常投自动方式（A VR方式）运行。
2.4.开机时，机组并网结束后，检查A VC装置无异常，值长即可向省调汇报申请投入A VC。
2.5.停机时：机组在倒厂用电后，进行发电机解列电气操作前，值长联系省调要求退出A VC。
3.A VC系统的投用与退出3.1.A VC功能的投入步骤：3.1.1.在得值长令后，检查A VC后台机监视画面中无报警。

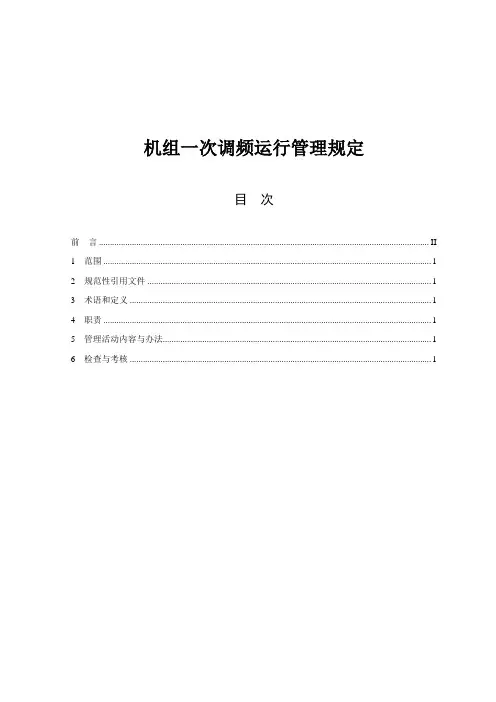

机组一次调频运行管理规定目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (1)5 管理活动内容与办法 (1)6 检查与考核 (1)前言本标准是根据燃气热电有限公司(以下简称公司)标准体系工作的需要而编制，是企业标准体系建立和实施的个性标准。
目的是为了规范机组一次调频运行管理工作，保证电力设备长期稳定运行和提高设备健康水平。
本标准由设备管理部提出并归口管理。
本标准起草单位：设备管理部机组一次调频运行管理规定1 范围本标准规范了公司机组一次调频运行管理工作的职责、管理内容与方法。
本标准适用于公司机组一次调频运行管理工作。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国家能源局[2014]161号《防止电力生产事故的二十五项重点要求》DL1056-2007 《发电厂热工仪表及控制系统技术监督导则》DL/T774-2015 《火力发电厂热工自动化系统检修运行维护规程》DL/T-657—2015 《模拟量控制系统在线验收规程》H-216.09-38-2013 《热工技术监督导则》3 术语和定义3.1 机组一次调频：通过各原动机调速器来调节发电机组转速，以使驱动转矩随系统频率而变化的调频方式。
一次调频是有差调节，只能将频率控制在一定范围内。
负荷的增量由调速器作用使发电机有功出力增加和负荷功率随频率的下降而自动减少两个方面共同调节来平衡。
4 职责4.1 生产副总经理（总工程师）4.1.1 负责公司机组一次调频全面管理工作。
4.2 生产技术部4.2.1 负责一次调频工作的对外联系、对内协调和管理工作。
4.3 设备管理部4.3.1 负责保障一次调频功能正常的技术工作，实现并符合各项技术指标的要求以及一次调频相关资料的档案管理。
4.4 发电运行部4.4.1 负责监视一次调频的运行，以及日常与电网调度的联系工作。

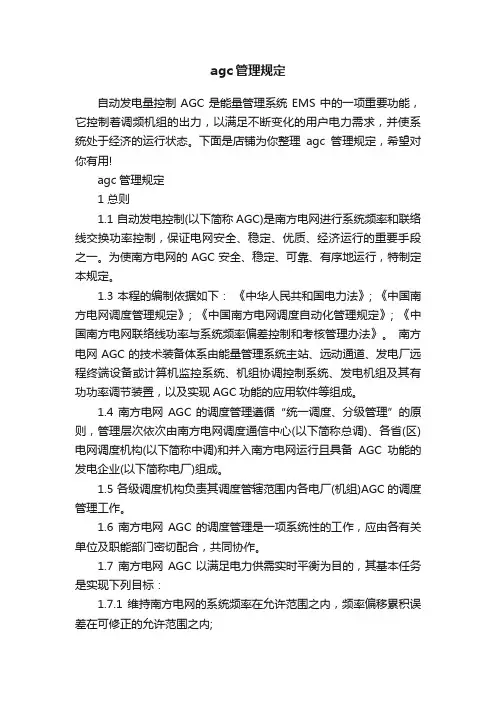

agc管理规定自动发电量控制AGC是能量管理系统EMS中的一项重要功能，它控制着调频机组的出力，以满足不断变化的用户电力需求，并使系统处于经济的运行状态。
下面是店铺为你整理agc管理规定，希望对你有用!agc管理规定1 总则1.1 自动发电控制(以下简称AGC)是南方电网进行系统频率和联络线交换功率控制，保证电网安全、稳定、优质、经济运行的重要手段之一。
为使南方电网的AGC安全、稳定、可靠、有序地运行，特制定本规定。
1.3 本程的编制依据如下：《中华人民共和国电力法》; 《中国南方电网调度管理规定》; 《中国南方电网调度自动化管理规定》; 《中国南方电网联络线功率与系统频率偏差控制和考核管理办法》。
南方电网AGC的技术装备体系由能量管理系统主站、远动通道、发电厂远程终端设备或计算机监控系统、机组协调控制系统、发电机组及其有功功率调节装置，以及实现AGC功能的应用软件等组成。
1.4 南方电网AGC的调度管理遵循“统一调度、分级管理”的原则，管理层次依次由南方电网调度通信中心(以下简称总调)、各省(区)电网调度机构(以下简称中调)和并入南方电网运行且具备AGC功能的发电企业(以下简称电厂)组成。
1.5 各级调度机构负责其调度管辖范围内各电厂(机组)AGC的调度管理工作。
1.6 南方电网AGC的调度管理是一项系统性的工作，应由各有关单位及职能部门密切配合，共同协作。
1.7 南方电网AGC以满足电力供需实时平衡为目的，其基本任务是实现下列目标：1.7.1 维持南方电网的系统频率在允许范围之内，频率偏移累积误差在可修正的允许范围之内;1.7.2 控制各省(区)间联络线净交换功率按计划值运行，交换功率累积误差引起无意交换电量在可偿还的限制值之内;1.8 协调参与调节的AGC电厂(机组)满足市场交易和经济调度原则优化运行。
1.9 本规定适用于南方电网，总调、各中调和并入南方电网运行的各电厂均应遵照执行。
2 职责划分2.1.1 总调职责：贯彻执行国家有关法律、法规以及电力行业颁发的有关导则、标准、规程和规定，按照相关合同、协议，实施“公平、公正、公开”调度，对南方电网AGC的安全、稳定、可靠运行进行组织、指挥、指导、监督和协调管理;2.1.2 组织制定南方电网AGC的技术标准、考核办法、规定规范和管理制度，监督并考核其执行情况，参与制定AGC运行管理的政策和措施;2.1.3 负责南方电网AGC的技术指导，统一测算并下达南方电网及各省(区)AGC基准参数，并对南方电网AGC的安全运行提出指导性意见及建议;2.1.4 负责制定南方电网AGC运行方式、控制策略和联络线交换功率与系统频率控制方案并监督执行;指挥、协调南方电网调频、调峰及各省(区)间联络线交换功率调整;2.1.5 负责协调、处理南方电网AGC运行中的重大问题;参加总调、中调和电厂AGC重大事件的调查、分析，并提出改进意见;2.1.6 负责协调、制定、下达和调整各省(区)间联络线交换功率计划，受理各中调提出的临时修改或事故支援申请;2.1.7 负责指导制定、组织审查南方电网AGC联合试验方案;负责审查调度管辖范围内电厂(机组)AGC试验方案;2.1.8 负责调度管辖范围内各电厂(机组)AGC的调度管理，编制、下达发电出力计划曲线，指挥AGC控制方式的投入与退出，确定调度方式，并对执行情况进行监督、统计、分析、评价和考核;2.1.9 负责受理、审核、批复调度管辖范围内各电厂(机组)与AGC有关的技术改造、设备检修计划和临时检修申请;2.1.10 负责总调能量管理系统主站端AGC功能的运行维护、参数整定、技术改造和大修工作;2.1.11 负责南方电网及各省(区)AGC控制性能的统计、分析、评价、考核和信息发布;2.1.12 负责组织研究和推广应用AGC新技术，开展AGC技术交流和培训。
一次调频运行管理规定一次调频运行管理规定标准修改记录填写说明1．标准持有人在接到“标准修改通知单”后，应及时修改标准原文件并填写文件修改记录。
2．《标准》版本号由公司标准化委员会发布。
标准修改通知单由该标准主管部门印发。
3．各部门在接到文件修改通知单后，应及时通知持有人进行修改和记录。
程序文件修改记录目录一、适用范围 (1)二、引用标准 (1)三、定义和术语 (1)四、一次调频的技术指标 (2)1.机组调速系统的速度变动率 (2)2.电液调节型调速系统的迟缓率 (2)3.机组参与一次调频的死区 (2)4.机组参与一次调频的响应滞后时间 (2)4.机组参与一次调频的稳定时间 (3)4.机组参与一次调频的负荷变化幅度 (3)五、一次调频的技术要求 (3)六、一次调频的管理组织机构 (3)七、一次调频的管理组织机构职责 (4)六、一次调频的运行管理 (5)七、一次调频的调度管理 (5)一次调频运行管理规定一、适用范围1.本规定规定了XXXX发电公司2×135MW机组一次调频运行管理的内容和要求。
2.本规定适用于XXXX发电公司2×135MW机组热一次调频运行管理的工作。
3.所有参加一次调频运行管理的工作人员必须掌握本规定。
二、引用标准下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
华北电网调【2006】28号关于印发《华北电网发电机组一次调频运行管理规定》标准的通知国家电网科【2011】1649号关于印发《火力发电机组一次调频试验导则》标准的通知华北区域发电厂并网运行管理实施细则(试行)三、定义和术语1.数字式电液控制系统（Digital Electro-Hydraulic Control，简称DEH)由按电气原理设计的敏感元件、数字电路（计算机）、按液压原理设计的放大元件和液压伺服机构构成的汽轮机控制系统，自动维持汽轮机转速和功率在指定值、实现汽轮机各种运行工况自动控制的总称。
AGC/AVC管理规定一、管理方面1.树立AGC/AVC为中调管理的一类设备。
中调下达的关于AGC/AVC的投退、机组负荷上下限与变负荷速率调整的一切指令，值长必须做好记录，该情况自动化科不予考核。
2.严禁随意调整机组负荷上下限与变负荷速率。
根据机组技术资料与电网公司系统稳定要求，我厂机组负荷上限300MW，下限150MW，变负荷速率5MW/分钟，变压速率0.10～0.2Mpa/分钟。
3.机组并网电负荷达到50%后，必须及时投入协调、一次调频功能，根据调度命令投入AGC/AVC。
4.根据调度指令投入AGC/AVC后，应与调度核对AGC/AVC运行状态、指令等参数，以确定AGC/AVC投入且工作正常。
如投入AGC/AVC 后，发现指令数据无变化或变化范围极小（一般情况指令个位数应随电网参数变化而变化），应及时与调度核对AGC/AVC运行状态、指令等参数。
如存在问题，应履行汇报程序，通知生技部分管电气副部长组织处理。
5.值长在值班记录中做好AGC/AVC投切详细记录，注明退出时间、退出原因、恢复时间等。
营销负责人负责建立AGC/AVC投、切台帐。
6.营销负责人每日查看中调自动化科网站发布的调度运行考核日报表，追踪前一天非计划停运、发电计划曲线、AGC/AVC、一次调频、电压控制投入率、合格率、考核电量情况，发现异常及时检查原因，联系解决。
7.涉及到机组负荷与中调不一致、协调控制系统、一次调频系统、AGC/AVC的缺陷问题，必须汇报至运行、生技部副部长级以上人员、副总师，必要时汇报至厂级领导。
8.在AGC退出情况下，应严格按计划曲线带负荷。
由值班调度员调整的发电计划曲线，当班值长必须详细记录调整原因、起止时刻和调整后的发电计划值。
机组发生故障造成非计划停运或非计划降出力时，运行值长应积极和中调协商修改计划负荷曲线。
9.无论任何原因导致AGC/AVC退出，应在条件允许时，积极主动投入AGC，然后向当值调度员汇报。
中国南方电网调度运行操作管理规定中国南方电网##公司2016年9月目录1总那么12术语和定义13一般原那么44操作模式75操作命令106操作管理127设备状态定义、操作命令与说明177.1 刀闸〔隔离开关〕、接地刀闸〔接地隔离开关〕177.2 开关〔断路器〕187.3 母线207.4 变压器257.5 高抗287.6 线路297.7 低压电容器、低压电抗器、交流滤波器367.8 倒母线操作417.9 串补427.10 电压互感器447.11 继电保护457.12 安自装置518附那么53附录一调度操作命令票典型流程54附录二调度预令票典型流程56附录三调度操作命令票、调度操作书面命令格式59附录四调度操作命令票〔预令票〕不合格、不规标准61附录六交流线路停复电操作流程64附录七典型设备调度操作命令示例661总那么1.1为规南方电网调度运行操作，加强南方电网调度运行操作管理，保障南方电网安全、稳定运行，根据《中国南方电网调度管理规定》、《中国南方电网电力安全工作规程》等有关规程和规定，特制定本规定。
1.2南方电网各调度、生产运行单位以与并入南方电网的各发电单位均应遵守本规定。
本规定1-5章适用于南方电网各级电力调度机构调度运行操作工作。
6-7章适用于南方电网500kV交流系统的调度运行操作和南网总调直接调管的220kV交流系统的调度运行操作。
各省〔区〕中调可依据本规定自行制定其调管围220kV交流系统的调度运行操作规定。
2术语和定义2.1调度管理2.1.1调度管辖围：是指电网调度机构行使调度指挥权的发、输、变电系统。
2.1.2运行值班员：调度管辖围的电厂、变电站现场运行值班人员，以与负责电厂、变电站设备远方监视和控制的调控中心、监控中心、集控中心的监控人员。
2.1.3调度命令：电网调度机构值班调度员对其下级值班调度员或调度管辖运行值班员发布有关运行和操作的命令。
（1）综合令：是指发令人说明操作任务、要求、操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟定的调度命令。
第一篇自动电压控制（AVC ）1. 概述自动电压控制（AVC ：Automatic V oltage Control ）采用分级电压控制策略实现系统内无功的合理分配、电压的有效调节是电网经济和可靠运行的有效控制方式。
目前，大多数电力公司通过SCADA 或EMS 系统来监控全系统范围内的电压，调度中心利用这些信息作出决策来设定电压控制节点的参考整定值或投切无功电压控制设备。
在电厂侧主要由本区域内控制发电机的自动电压调节器（AVR ）来完成。
为了维持所希望的目标电压整定值，在电厂端的电压控制中采用自动电压控制装置（AVC ），借助装置自身的无功优化算法，得到在目标状态下的当前在线可调机组的目标无功，通过闭环控制调节发电机励磁，实现机组无功的调节。
从而使系统电压逼近或达到目标值。
目的：运行条件改变时，维持电压在允许范围内；正常条件下，改善电网的电压分布，从而使网损最小；2. AVC 系统的调度管理2.1. 机组AVC 装置正常应投入运行，AVC 功能的正常投退，必须在机组稳定工况下，值长在得到省调值班调度员的同意后方可发令运行值班人员进行操作。
2.2. 设备停役检修影响机组AVC 功能正常投运时，应向省调提出申请，经批准后方可进行。
2.3. AVC 系统遇有下列紧急情况时，可先将AVC 系统退出运行，同时汇报省调调度员，待异常情况处理完毕后与省调联系恢复运行。
1）. 系统事故危及机组安全。
1）. AVC 系统发生故障无法正常运行。
2）. 发电机组检修、启停，或发电机励磁系统不正常、自动励磁调节器未能正常投自动方式（AVR 方式）运行。
2.4. 开机时，机组并网结束后，检查AVC 装置无异常，值长即可向省调汇报申请投入AVC 。
2.5. 停机时：机组在倒厂用电后，进行发电机解列电气操作前，值长联系省调要求退出AVC 。
3. AVC 系统的投用与退出3.1. AVC 功能的投入步骤：在得值长令后，检查AVC 后台机监视画面中无报警。
AGC、A VC现场运行规程目录一、概述我司RTU装置为上海惠安公司提供，分为主机屏和采集屏，且含AGC+A VC功能，主机屏在网控室，采集屏在机组保护室。
1、AGC自动装置:AGC是指自动、发电（负荷）、控制。
自动发电控制(AGC)是通过控制发电机有功出力来跟踪电力系统负荷变化，从而维持频率等于额定值，同时满足互联电力系统间按计划要求交换功率的一种控制技术。
基本目标包括使全系统的发电出力和负荷功率相匹配；将电力系统的频率偏差调节到零，保持系统频率为额定值；及控制区域间联络线的交换功率与计划值相等，实现各区域内有功功率的平衡。
2、A VC自动装置AVC是自动电压控制系统，通过控制机组励磁，实现电网电压、无功优化控制的专门装置。
在相关约束条件下，根据接受的目标电压指令，调节机组励磁，从而改变高压侧母线电压，达到控制目标。
目的是提高电网的可靠性和电网运行的经济性，该装置可实现本地和远方调度控制。
二、运行管理规定1、AGC投入、退出1.1、允许投入条件：在CCS模式下，AGC指令与实际功率偏差<30MW，且AGC指令非坏质量。
1.2、退出条件：允许投入条件消失，或AGC指令坏质量，或任意RB发生，或省调退出（脉冲），或运行人员退出。
1.3、投入过程：允许投入条件下，在画面点击“AGC请求”背景变红色，表示请求已经发出。
等省调投入（脉冲）信号一来，AGC已经投入。
1.4、闭锁AGC增：AGC模式下，负荷闭增或当前AGC指令大于负荷上限。
负荷闭增：子系统达到最大或机组负荷指令大于负荷上限或主汽压力偏差(PV-SP)低于-0.6MPa或负荷指令超过实际负荷20MW。
1.5、闭锁AGC减：AGC模式下，负荷闭减或当前AGC指令小于负荷下限。
1.6、负荷闭减：机组负荷指令小于负荷下限或主汽压力偏差(PV-SP)高于0.6MPa或负荷指令低于实际负荷20MW。
1.7、具体实现：通过10ADS (AUTOMAN)功能块，其输入为AGC指令，当AGC已投入信号即（请求已经发出且省调投入（脉冲）信号来）SETAUTO被置1，此时将自动接收省调的AGC指令。
发电部技术措施执行技术措施单位：发电部各运行值主题： AGC、一次调频运行规定编写：李光荣审核:批准：发布： 2013年 04月08 日实施：2013 年04 月08 日技术措施内容：AGC现场运行规定一、AGC的调度管理1、机组AGC控制模式由省调值班调度员根据系统情况确定。
2、机组AGC功能正常投退，值长在得到省调值班调度员的同意后方可下令操作。
3、当机组发生异常或其AGC功能不能正常运行时，运行值班人员可按现场运行规定将AGC功能退出，并立即汇报值长，值长同时汇报省调值班调度员并做好记录。
4、AGC装臵投入后，运行监盘人员应加强负荷指令画面的监视，注意负荷指令变化趋势，紧急情况由值长下令将AGC装臵退出后，由值长及时汇报省调。
5、设备停役检修影响机组AGC功能正常投运时，值长应向省调提出申请，经批准后方可进行。
6、我公司机组正常运行时，AGC功能的负荷速率为10MW/MIN，运行人员不得擅自更改，如设备性能不能满足需要更改，值长应向省调提出申请，经批准后方可进行。
7、在机组供热工况下投AGC运行，应事先向省调汇报供热情况以及AGC负荷上下限影响情况，如热电负荷发生冲突时，值长应主动与省调联系，尽量满足供热负荷，但必须严格执行调度命令，同时做好与热用户的沟通。
8、AGC投入时，燃机升负荷至90MW以上，尽可能在燃机负荷在预混燃烧模式进行，避免在贫-贫燃烧模式投退。
二、AGC的投退步骤1、AGC投入（1）接值长令投入AGC装臵；（2）打开燃机上“control”主菜单下的”PFR“子菜单“PFR control”画面，点击“Off”退出燃机一次调频；（3）打开CRT上“CCS协调控制”画面；（4）在“DCS预负荷投退”对话框中点击“投入”按钮，在“机组主控”中点击“SP”按钮，输入当前燃机加汽机的总负荷；（5）在“一次调频投入”对话框中点击“投入”按钮，“投入”颜色变红色后，一次装臵即“投入”完毕;（6）检查机组CCS投入，功率实时值与AGC指令值是否相符，若不符，应汇报值长，要求省调将AGC指令值修改至于投AGC前“CCS协调控制”中所设定负荷值（7）检查机组功率实时值与AGC指令值一致后，在“AGC投入/退出”对话框中点击“投入”按钮，“投入”颜色变红色后，AGC装臵即“投入”完毕，汇报值长。
第一篇自动电压控制（AVC）1.概述自动电压控制（AVC：Automatic Voltage Control）采用分级电压控制策略实现系统内无功的合理分配、电压的有效调节是电网经济和可靠运行的有效控制方式。
目前，大多数电力公司通过SCADA或EMS系统来监控全系统范围内的电压，调度中心利用这些信息作出决策来设定电压控制节点的参考整定值或投切无功电压控制设备。
在电厂侧主要由本区域内控制发电机的自动电压调节器（AVR）来完成。
为了维持所希望的目标电压整定值，在电厂端的电压控制中采用自动电压控制装置（AVC），借助装置自身的无功优化算法，得到在目标状态下的当前在线可调机组的目标无功，通过闭环控制调节发电机励磁，实现机组无功的调节。
从而使系统电压逼近或达到目标值。
目的：运行条件改变时，维持电压在允许范围内；正常条件下，改善电网的电压分布，从而使网损最小；2. AVC系统的调度管理2.1.机组AVC装置正常应投入运行，AVC功能的正常投退，必须在机组稳定工况下，值长在得到省调值班调度员的同意后方可发令运行值班人员进行操作。
2.2.设备停役检修影响机组AVC功能正常投运时，应向省调提出申请，经批准后方可进行。
2.3. AVC系统遇有下列紧急情况时，可先将AVC系统退出运行，同时汇报省调调度员，待异常情况处理完毕后与省调联系恢复运行。
1).系统事故危及机组安全。
1).AVC系统发生故障无法正常运行。
2).发电机组检修、启停，或发电机励磁系统不正常、自动励磁调节器未能正常投自动方式（AVR方式）运行。
2.4.开机时，机组并网结束后，检查AVC装置无异常，值长即可向省调汇报申请投入AVC。
2.5.停机时：机组在倒厂用电后，进行发电机解列电气操作前，值长联系省调要求退出AVC。
3. AVC系统的投用与退出3.1. AVC功能的投入步骤：3.1.1.在得值长令后，检查AVC后台机监视画面中无报警。
3.1.2.在AVC后台机监视画面中中检查“AVC上位机运行状态”为“退出”。
3.1.3.在AVC后台机监视画面中中检查“AVC装置运行模式”为“远方”。
3.1.4.在AVC后台机监视画面中中检查“AVC控制状态”为“退出”。
3.1.5.在AVC后台机监视画面中中检查“AVC励磁故障”为“正常”。
3.1.6.在AVC后台机监视画面中中检查“DCS允许投入”为“退出”。
3.1.7.在AVC后台机监视画面中中检查“#1机组增磁总闭锁”绿灯亮。
3.1.8.在AVC后台机监视画面中中检查“#1机组减磁总闭锁”绿灯亮。
3.1.9.在DCS系统的“励磁系统画面”中，点击“AVC控制”按钮打开窗口，点击“机组DCS允许AVC调节”按钮，点击“确定”按钮，此时“机组DCS允许AVC调节”信号亮。
3.1.10.在AVC后台机监视画面中中检查“AVC上位机运行状态”为“投入”。
3.1.11.在AVC后台机监视画面中中检查“AVC控制状态”为“投入”。
3.1.12.在AVC后台机监视画面中中检查“DCS允许投入”为“投入”。
3.1.13.全面检查AVC系统及DCS系统中的AVC功能动作正常后汇报值长。
3.2. AVC功能的退出步骤：3.2.1.在得值长令后，在DCS系统的“励磁系统画面”中，点击“AVC控制”按钮打开窗口，点击“机组DCS允许AVC调节”复位按钮，点击“确定”按钮，此时“机组DCS 允许AVC调节”信号灭，点击“取消”按钮，检查信号已复归。
3.2.2.在AVC后台机监视画面中中检查“AVC上位机运行状态”为“退出”。
3.2.3.在AVC后台机监视画面中中检查“AVC装置运行模式”为“远方”。
3.2.4.在AVC后台机监视画面中中检查“AVC控制状态”为“退出”。
3.2.5.在AVC后台机监视画面中中检查“AVC励磁故障”为“正常”。
3.2.6.在AVC后台机监视画面中中检查“DCS允许投入”为“退出”。
3.2.7.在AVC后台机监视画面中中检查“#1机组增磁总闭锁”绿灯亮。
3.2.8.在AVC后台机监视画面中中检查“#1机组减磁总闭锁”绿灯亮。
3.2.9.全面检查正常并复位信号后汇报值长。
4. AVC有关运行注意事项1).当发电机进相时，密切注意功率因数、发电机各点温度，温度不允许超过额定值。
2).当发电机进相度较深时，注意发电机端部振动。
3).当发电机进相度较深时，注意发电机电刷运行情况。
4).机组运行中，如需启动大容量6kV设备时，应注意尽可能错开启动时间与电压考核点记录时间（电压考核点每15分钟记录一次），防止大容量辅机瞬间启动时造成电压下降引起电压不合格点。
5).当系统出现异常或事故应及时与调度联系退出AVC。
6).当我厂低励磁限制动作仍不能满足调压要求时联系调度退出AVC。
7).当AVC由远方自动切为就地时，应检查AGC、一次调频功能是否正常，因为AVC、AGC、一次调频这三个功能的远方通信是一个通道，主站与RTU通道异常或中断，导致AVC装置15分钟仍未收到调度下发的控制指令此时AVC控制方式自动切换至“就地”退出远方控制运行，转为本地计划曲线运行，根据预设的电压计划曲线进行AVC调节。
此时应联系通信专职进行检查处理。
当调度指令恢复正常可联系调度将AVC切为远方控制。
8).当AVC功能自动退出时，应检查AVC系统报警，如同时有调节无效信号报警检查是何条件引起闭锁，在确认闭锁原因并检查无其他异常时，可复位信号后再将AVC功能投入。
9).运行值班人员应熟悉省调每季度下发的220kv母线电压曲线范围，加强AVC装置运行情况及220kv母线电压的监视和调整，保证电压在合格范围之内。
10).当AVC装置因故在退出状态，发现220kv母线电压偏离正常范围时，应立即手动调整发电机无功，保证电压合格，若调整无效，值长应及时汇报省调值班调度员请求协助调整。
11).当AVC装置在投运状态，发现220kv母线电压偏离正常范围时，值长应及时汇报省调值班调度员并根据其指令执行。
自动发电控制（AGC）1.功能1.1.我公司AGC控制逻辑的实现是在CCS控制逻辑的基础上改进而成的，即把AGC控制作为CCS控制系统对机组负荷进行自动控制的最高一级的运行方式，原有的CCS控制功能不变。
1.2.当机组处于CCS方式并且AGC调度指令正确的情况下，当省调发出AGC请求投入信号时，由运行人员在机组协调画面中点击“AGC控制”按钮，使机组工作于AGC方式下，此时机组接受省调发来的负荷调度指令作为功率给定值。
1.3.在AGC投入过程中如果发生调度指令品质坏或者CCS退出，则机组退出AGC方式，并切换到相应的CCS、TF方式。
1.4. AGC的投运和退出根据调度的命令执行。
2. AGC的调度管理2.1.机组AGC控制模式由省调值班调度员根据系统情况确定。
2.2.机组AGC功能正常投退，值长在得到省调值班调度员的同意后方可下令操作。
2.3.当机组发生异常或其AGC功能不能正常运行时，运行值班人员应立即汇报值长并得到同意后，可按现场运行规定将AGC功能退出，值长应同时汇报省调值班调度员并做好记录。
2.4.机组在大修或自动化系统检修过后首次投AGC之前必须检查控制信号通道并确认完好，在信号畅通的情况下，不得将AGC控制系统退出。
2.5.设备停役检修影响机组AGC功能正常投运时，值长应向省调提出申请，经批准后方可进行。
2.6.当机组负荷在370MW以上，四套制粉系统运行，机组运行稳定，值长即可省调汇报可以投入AGC功能。
3. AGC的投退步骤3.1. AGC投入1).AGC负荷调节区间：低限为370MW，高限为660MW。
2).负荷变化率设定：AGC投入时要求的负荷变化速率每分钟应不低于额定负荷的2%，AGC调节速率最终根据AGC有关性能试验数据确定，具体设定值按公司规定执行，禁止运行人员随意更改AGC调节速率。
3).接调度命令要求或征得调度同意方可投入AGC，同时检查AGC满足投入条件后，在DCS“机组协调控制”画面中点“AGC”按钮投入AGC，检查“AGC”已投入。
此时机组AGC控制模式已经正常投入，负荷指令随调度指令变化。
3.2. AGC退出1).接调度命令要求或征得调度同意方可退出AGC；2).在DCS“机组协调控制”画面中点“AGC”按钮退出AGC，检查“AGC”已退出。
机组变为CCS控制模式，此时机组AGC控制已经退出，机组负荷根据调度口头命令设定。
4. AGC运行期间注意事项1).注意AGC负荷指令、负荷速率的变化情况以及机组调节情况，如因煤质热值发生较大变化，手动干预调节仍不能维持，则应及时联系热工维护人员检查处理。
2).对于再热汽温度要重点关注，当AGC指令持续增加时，应及时调整再热器减温水及烟气挡板，防止再热汽温度在升负荷过程中长时间超温。
3).当机组AGC指令较长时间停留在负荷限制值的上限、下限或其它负荷值时，应及时联系调度确认AGC指令是否正常；若省调端AGC负荷指令区间正常，则应立即热工维护人员检查处理。
4).值长要了解机组负荷阶段性的变化趋势和一般规律，运行人员应密切关注AGC 负荷指令的变化情况，及时做好负荷大幅度变化情况下制粉系统的启停工作，保证AGC 的正常调节。
5).在机组负荷接近AGC调节上限值时，运行人员需加强监视，特别是制粉系统的运行状态，尽量减少扰动的发生。
若发现运行参数异常应及时退出AGC控制模式，并进行必要的调整。
严禁机组运行参数长时间超限。
6).当主、辅设备性能不能满足负荷速率时，及时解除AGC并汇报值长，值长应及时与调度沟通。
7).当由于煤质差及设备缺陷等原因，导致机组负荷无法带到AGC的指令负荷时，值长应及时与调度沟通。
8).当机组运行中AGC因故退出，待运行调整或检查处理正常后，要注意联系省调及时投入AGC，以保证AGC的投运率符合省调考核要求。
第三篇一次调频1.概述1.1.我公司机组一次调频控制方式为DEH+CCS，即DEH内额定转速与汽轮机转速差通过一定函数计算后直接动作调门，CCS进行补偿，保证机组负荷满足电网要求。
1.2. CCS内的一次调频补偿逻辑：当一次调频动作后，CCS根据电网频率信号，经过死区处理后得出的一次调频负荷，叠加到协调控制回路的主调节器上，补偿汽机负荷变化对锅炉的影响。
2.一次调频调度管理2.1.在系统正常运行时，机组投入“CCS”状态后一次调频功能必须投入。
2.2.机组一次调频功能正常投退，值长在得到省调值班调度员的同意后方可下令操作。
2.3.当机组一次调频功能不能正常运行时，运行值班人员可按现场运行规定将一次调频功能退出，并立即汇报值长，值长同时汇报省调值班调度员并做好记录。
3. DCS系统中一次调频投退步骤3.1.一次调频投入1).检查“机组协调控制”画面中的“机组控制模式”为“CCS”或“AGC”状态。
