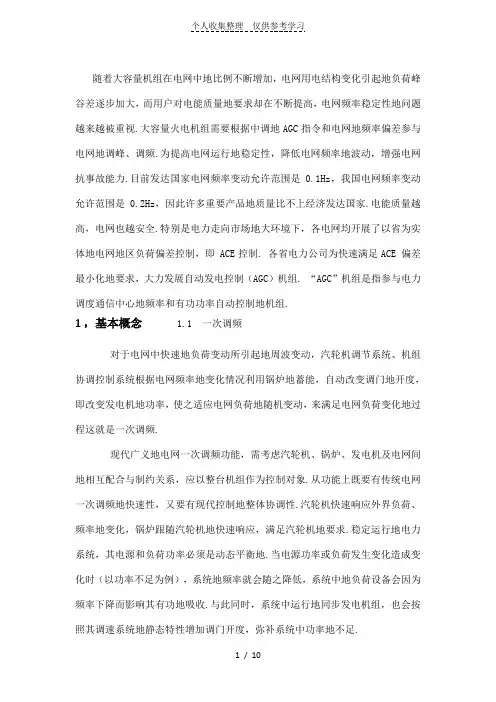

随着大容量机组在电网中地比例不断增加,电网用电结构变化引起地负荷峰谷差逐步加大,而用户对电能质量地要求却在不断提高,电网频率稳定性地问题越来越被重视.大容量火电机组需要根据中调地AGC指令和电网地频率偏差参与电网地调峰、调频.为提高电网运行地稳定性,降低电网频率地波动,增强电网抗事故能力.目前发达国家电网频率变动允许范围是0.1Hz,我国电网频率变动允许范围是0.2Hz,因此许多重要产品地质量比不上经济发达国家.电能质量越高,电网也越安全.特别是电力走向市场地大环境下,各电网均开展了以省为实体地电网地区负荷偏差控制,即 ACE控制. 各省电力公司为快速满足ACE 偏差最小化地要求,大力发展自动发电控制(AGC)机组. “AGC”机组是指参与电力调度通信中心地频率和有功功率自动控制地机组.1 ,基本概念 1.1 一次调频对于电网中快速地负荷变动所引起地周波变动,汽轮机调节系统、机组协调控制系统根据电网频率地变化情况利用锅炉地蓄能,自动改变调门地开度,即改变发电机地功率,使之适应电网负荷地随机变动,来满足电网负荷变化地过程这就是一次调频.现代广义地电网一次调频功能,需考虑汽轮机、锅炉、发电机及电网间地相互配合与制约关系,应以整台机组作为控制对象.从功能上既要有传统电网一次调频地快速性,又要有现代控制地整体协调性.汽轮机快速响应外界负荷、频率地变化,锅炉跟随汽轮机地快速响应,满足汽轮机地要求.稳定运行地电力系统,其电源和负荷功率必须是动态平衡地.当电源功率或负荷发生变化造成变化时(以功率不足为例),系统地频率就会随之降低,系统中地负荷设备会因为频率下降而影响其有功地吸收.与此同时,系统中运行地同步发电机组,也会按照其调速系统地静态特性增加调门开度,弥补系统中功率地不足.1.2 速度变动率速度变动率是指汽轮机由满负荷到空负荷地转速变化与额定转速之比,其计算公式为:δ=(n1 - n2)/n×100%,式中n1:汽轮机空负荷时地转速, n2: 汽轮机满负荷时地转速, n:汽轮机额定转速.对速度变动率地解释如下:汽轮机在正常运行时,当电网发生故障或汽轮发电机出口开关跳闸使汽轮机负荷甩到零,这时汽轮机地转速先升到一个最高值然后下降到一个稳定值,这种现象称为“动态飞升”.理论上,转速上升地最高值由速度变动率决定,一般应为4~5 %.若汽轮机地额定转速为3000转/分,则动态飞升在120~150转/分之间.三河发电有限责任公司速度变动率取5 %.1.3 响应滞后时间和稳定时间图1 响应滞后时间和稳定时间示意图如图1所示,响应滞后时间:当电网频率变化达到一次调频动作值到机组负荷开始变化所需地时间,图中Δt为响应滞后时间.为保证机组一次调频地快速性,根据《华北电网发电机组一次调频运行管理规定》要求Δt应小于3秒.稳定时间:机组参与一次调频过程中,在电网频率稳定后,机组负荷达到稳定所需地时间,图中t1为稳定时间.为保证机组一次调频地稳定性,根据《华北电网发电机组一次调频运行管理规定》要求t1应小于1分钟.1.3 负荷变化幅度机组参与一次调频地负荷变化幅度,是考虑当频率变化过大时,机组负荷不再随频率变化,以保证机组稳定运行.但是,变化幅度限制地越小,一次调频能力越弱,根据《华北电网发电机组一次调频运行管理规定》要求限制幅度大于机组额定负荷地±8%.AGC机组在CCS内设置地一次调频调节量计算式为:式中n0=3000r/min;No为额定功率;δ=5%.所以,350MW级AGC机组在(50±0.1)Hz频率范围内参与一次调频时,机组一次调频负荷调整地最大允许范围为±14MW/0.1Hz机组参与一次调频频率调节死区为(3000±2)r/min,即调节地频差死区为±0.033Hz.电网固定机组一次调频范围为(50±0.1)Hz,即(49.9~50.1)Hz, 当频率低于49.967 Hz时,ΔN=140×〔50-(Hz+0.033)〕(MW), 当频率高于50.033 Hz时,ΔN=140×〔50-(Hz-0.033)〕(MW).在此范围内CCS系统参与电网一次调频能力最大为±9.38MW,超过该区间运行人员手动快速调节负荷满足电网频率需要.2、一次调频技术指标A.静态指标:☆转速不等率δ设置为5%;☆动作死区设置为±0.033Hz;☆调频功率最大限幅不低于6%Pe;n n n -=∆0%10000⋅∆⋅∆=n n N N δ 理论目标值:MW N n n N 40600300005.0)212(100fr =⋅⨯-=⋅∆⋅=∆δ B.动态态指标:☆响应滞后时间小于3秒;☆10s 内达到理论值地60%;☆30s 内达到理论值地100%;☆稳定时间小于1分钟;N∆C.评价标准:一次调频响应指数:实际变化积分电量与期望变化积分电量之比.)s (N Ts11)s (N fr fe ∆⋅+=∆期望调频功率变化值n∆tN∆tn∆N∆ttfrN ∆fr632.0N ∆T3、需要明确地几个要求1. 机组参与一次调频地控制方式:实现目标:可选方式: DEH: a.开环方式;b.功率闭环方式;c.前馈+功率闭环方式CCS: a.功率闭环方式;b.前馈+功率闭环方式DEH+CCS: DEH前馈+CCS功率闭环DEH-NTK方式:协调投入时,采用“DEH开环+CCS功率闭环”方式若DEH未投遥控,采用“DEH前馈+功率闭环”方式或者“DEH开环”2.《规定》14条(二):当一次调频动作与AGC地变负荷方向相反时,发电机组应优先执行一次调频地变负荷任务.3.《规定》14条(三):机组一次调频系统频率控制信号应采用电网实际频率,频率信号测量精度应≤0.01Hz.4.《规定》15条(一):机组参与一次调频地负荷范围为机组核定地正常运行出力范围.5.《规定》10条:在役机组A级检修或连续2次B级检修后,以及机组实施一次调频系统相关改造后,由省电科院应进行一次调频性能检测.对检修后未进行性能试验或试验结果达不到指标要求地机组,省调按一次调频功能未投入统计考核.6. 一次调频性能检测试验必须进行大幅度频差地一次调频动作试验,即频率阶跃变化±0.2Hz地扰动试验.四、影响一次调频性能地主要因素1. 控制方式不合理,未实现“前馈+闭环”控制方式.2. 控制参数设置不合理,尤其是DEH侧前馈信号地设置.3. 对调频功率设定值输出进行速率限制,影响系统地响应速度.4. 频率信号精度差或测量不准,与调度侧信号差别较大.5. 机组出现异常,主汽压力、功率控制不稳定.6. 协调控制系统控制品质较差,机组AGC跟踪性能差.7. 汽轮机高压调门流量特性差,存在调节死区.版权申明本文部分内容,包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.Zzz6ZB2Ltk 用户可将本文地内容或服务用于个人学习、研究或欣赏,以及其他非商业性或非盈利性用途,但同时应遵守著作权法及其他相关法律地规定,不得侵犯本网站及相关权利人地合法权利.除此以外,将本文任何内容或服务用于其他用途时,须征得本人及相关权利人地书面许可,并支付报酬.dvzfvkwMI1Users may use the contents or services of this article for personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用,不得对本文内容原意进行曲解、修改,并自负版权等法律责任.Reproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.。

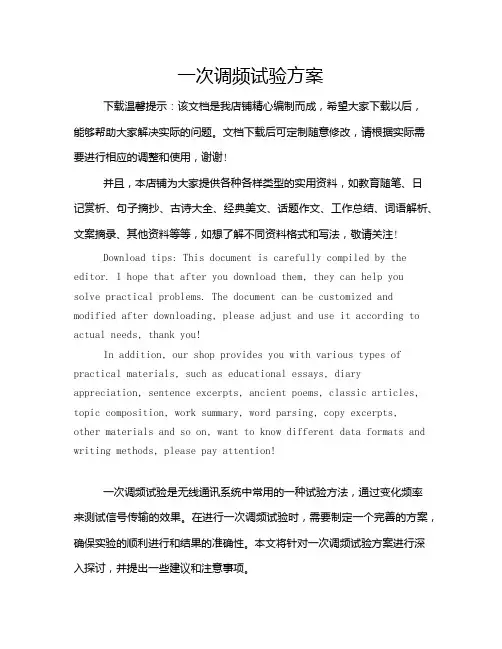

一次调频试验方案下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!一次调频试验是无线通讯系统中常用的一种试验方法,通过变化频率来测试信号传输的效果。

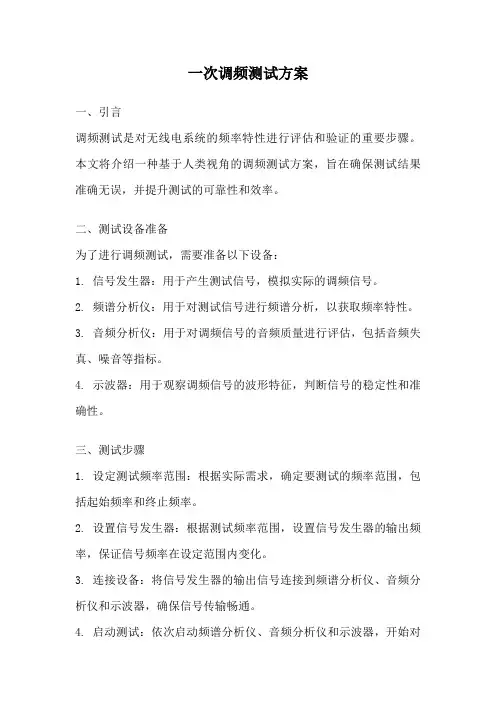

一次调频测试方案一、引言调频测试是对无线电系统的频率特性进行评估和验证的重要步骤。
本文将介绍一种基于人类视角的调频测试方案,旨在确保测试结果准确无误,并提升测试的可靠性和效率。
二、测试设备准备为了进行调频测试,需要准备以下设备:1. 信号发生器:用于产生测试信号,模拟实际的调频信号。
2. 频谱分析仪:用于对测试信号进行频谱分析,以获取频率特性。
3. 音频分析仪:用于对调频信号的音频质量进行评估,包括音频失真、噪音等指标。
4. 示波器:用于观察调频信号的波形特征,判断信号的稳定性和准确性。
三、测试步骤1. 设定测试频率范围:根据实际需求,确定要测试的频率范围,包括起始频率和终止频率。
2. 设置信号发生器:根据测试频率范围,设置信号发生器的输出频率,保证信号频率在设定范围内变化。
3. 连接设备:将信号发生器的输出信号连接到频谱分析仪、音频分析仪和示波器,确保信号传输畅通。
4. 启动测试:依次启动频谱分析仪、音频分析仪和示波器,开始对信号进行测试。
5. 频谱分析:使用频谱分析仪对信号进行频谱分析,获取信号的频率特性曲线,并记录相关数据。
6. 音频分析:使用音频分析仪对信号进行音频评估,检测信号的音频质量,并记录评估结果。
7. 示波器观察:使用示波器观察信号的波形特征,判断信号的稳定性和准确性。
8. 数据分析:对获取的测试数据进行分析和整理,得出相应的结论和建议。
四、注意事项1. 在测试过程中,保持测试环境的稳定,避免外部干扰对测试结果的影响。
2. 对于频谱分析仪、音频分析仪和示波器等设备,需要定期校准和维护,以确保其准确性和可靠性。
3. 在测试数据分析时,需要结合具体应用场景和要求,对测试结果进行综合评估和判断。
4. 在测试过程中,及时记录测试数据和观察结果,并进行详细的标注和说明,以备后续分析和参考。
五、总结本文介绍了一种基于人类视角的调频测试方案,通过合理的测试设备准备、详细的测试步骤和注意事项,可以有效地评估和验证无线电系统的频率特性。

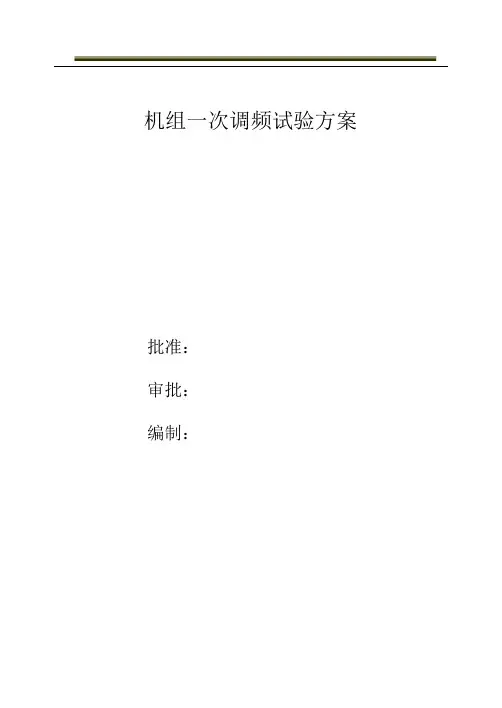

机组一次调频试验方案批准:审批:编制:机组一次调频试验方案1、试验目的:检验机组一次调频性能。
2、编写依据1.1、《发电管理系统》中相关子系统1.2、《火力发电厂分散控制系统技术规范》(G-RK-95-51)电规发(1995)74号文1.3、《汽轮机技术说明书》1.4、《机组协调控制系统SAMA图》3、一次调频功能:一次调频功能是通过调节汽机高压调门,利用机组蓄热来快速响应电网频率的变化。
频率高时,关调门提高主汽压力,增加机组的蓄热;频率低时,开调门降低主汽压力,释放机组的蓄热。
#8机组的一次调频功能的实现方法有以下几种方法:3.1、DEH系统在LOCAL方式下,投入一次调频;3.2、DEH系统在REMOTE方式下,CCS运行,投入一次调频;CCS系统将一次调频功能加在功率指令上。
当频率偏差产生时,相对应的偏差值改变功率指令值,功率调节器调节高压调门,机组功率也相应地发生变化。
4、试验条件:4.1、设定DEH和CCS系统中的一次调频功能定值50Hz (3000rpm),死区为±0.0333Hz(±2rpm),转速不等率设置为3%。
4.2、一次调频增负荷方向限制幅度为机组额定负荷的3%(18MW),减负荷方向限制幅度为机组额定负荷的3%(18MW),相对应的偏差为±0.1083Hz(±6.5rpm)。
4.3、机组运行稳定,DEH和CCS协调功能正常。
4.4、机组负荷在一次调频范围内,不超最大出力。
计划在450MW负荷点进行试验。
4.6 试验方案得到调度部门批准。
5、试验方案:5.1、DEH系统在REMOTE方式下,CCS运行,进行减负荷试验。
将CCS侧一次调频功能投入。
在试验时,由于电网频率在小幅度范围变化,为产生+6.5rpm的频率偏差,调整一次调频的定值,由原来3000rpm改为2993.5rpm,产生0.1083Hz的正偏差,负荷指令减小18MW。
观察实际的负荷情况。

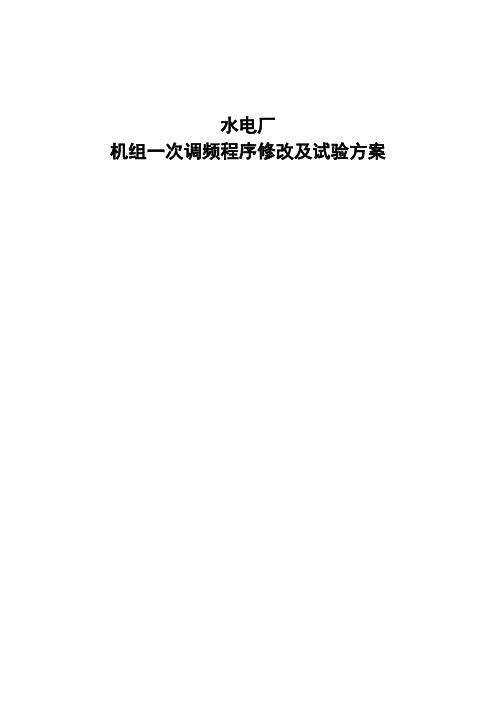

水电厂机组一次调频程序修改及试验方案1. 前言按照南方电监局《南方区域电厂并网运行管理若干指导意见(试行)》和省电力调度通信中心《关于开展发电机一次调频工作的通知》和《关于发电机组一次调频参数性能测试内容及工作要求的通知》的相关要求,为了保证电网及并网发电机组安全稳定运行,迅速减小或消除电网频率波动,提高系统抗干扰能力,需要全网发电机组投入一次调频功能。
根据我厂水轮发电机组的特性、上下游水情、调速器改造、压油装置、监控系统有功控制、远方及现地自动发电控制(AGC)等的具体情况,特制定本试验方案。
1.1一次调频功能简介机组一次调频功能是指当电力系统频率超偏离目标频率时,发电机组通过调速系统的自动反应,调整有功出力减少频率偏差的过程,是根据发电机组调速系统的静态特性F=f(p)及其PID动态调节特性,通过水轮发电机组和火力发电机组调速系统的负荷频率特性对电网的功率和频率的控制,自动地降低或增加机组出力的功能。
机组一次调频功能对电网和机组的安全稳定运行有着极其重要影响。
1.2 编制依据1.2.1 《水轮机调速器与油压代替装置试验验收规程》GB/T 9652.2—19971.2.2 《水轮机电液调节系统及装置调整试验导则》DL/T496-2001 1.2.3 《关于印发《并网发电厂辅助服务管理暂行办法》的通知》(国家电力监管委员会的电监市场[2006]43号文件)1.2.4 《关于印发《南方区域电厂并网运行管理若干指导意见(试行)》的通知》(南方电监安全[2006]27号文件)1.2.5 《关于开展发电机一次调频工作的通知》(省调方[2006]272号文件)1.2.6 《关于发电机组一次调频参数性能测试内容及工作要求的通知》(省调方[2007]1号文件)1.2.7 《中国南方电网自动发电控制(AGC)调度管理规定》(中国南方电网电力调度通信中心,2006年6月版)1.2.8 水电站调速器改造相关的产品说明书、技术要求及图纸1.2.9 水电站监控系统产品说明书、技术要求及图纸1.3 编制目的本方案编制目的是为了确定水电厂机组一次调频工作所涉及的程序修改范围、试验方式、相关内容及步骤,指导一次调频试验工作的进行,从而充分了解我厂机组一次调频的静态特性和相关技术指标,对调速系统相关联的系统进行全面认识,并确定机组一次调频功能与其他系统的安全、合理、准确的配合方式,可靠投入一次调频功能,按照相关标准保证电网的电能质量。
风电场、光伏电站一次调频技术的实践与试验方案1. 引言随着我国可再生能源的快速发展,风电场和光伏电站已成为电力系统中重要的组成部分。
为了保证电力系统的稳定运行和提高可再生能源的利用率,对风电场和光伏电站进行一次调频技术的研究和应用显得尤为重要。
本文将详细介绍风电场、光伏电站一次调频技术的实践与试验方案。
2. 一次调频技术概述一次调频技术是指在电力系统频率发生变化时,通过调整风电场和光伏电站的输出功率,使其能够快速响应系统频率的变化,从而辅助电力系统维持频率稳定的技术。
一次调频技术主要包括功率控制、频率测量、信号传输和控制策略等几个方面。
3. 实践案例分析以我国某风电场和光伏电站为例,介绍了该电站一次调频技术的实践过程。
3.1 风电场一次调频技术实践3.1.1 功率控制针对风电场的功率控制,采用了有功功率闭环控制策略。
通过实时监测风电场的输出功率和系统频率,当系统频率下降时,增加风电场的输出功率;当系统频率上升时,减少风电场的输出功率。
3.1.2 频率测量风电场侧采用了高精度的频率测量设备,能够实时监测系统频率的变化,并将其传输至控制中心。
3.1.3 信号传输采用了有线和无线相结合的传输方式,确保信号的实时、稳定传输。
3.1.4 控制策略根据系统频率的变化,制定相应的控制策略,实现风电场输出功率的快速调整。
3.2 光伏电站一次调频技术实践3.2.1 功率控制针对光伏电站的功率控制,采用了有功功率闭环控制策略。
通过实时监测光伏电站的输出功率和系统频率,当系统频率下降时,增加光伏电站的输出功率;当系统频率上升时,减少光伏电站的输出功率。
3.2.2 频率测量光伏电站侧采用了高精度的频率测量设备,能够实时监测系统频率的变化,并将其传输至控制中心。
3.2.3 信号传输采用了有线和无线相结合的传输方式,确保信号的实时、稳定传输。
3.2.4 控制策略根据系统频率的变化,制定相应的控制策略,实现光伏电站输出功率的快速调整。
试验方案第1 页共4 页后石电厂#6机组一次调频试验方案编写:钟耀环审核:吴国兵林章荣批准:蓝秋忠试验方案第2 页共4 页漳州后石电厂2006-08-20后石电厂#6机组一次调频试验方案一、试验目的:通过试验得到#6机组一次调频的性能,并对机组的参数进行优化,在保证机组安全的前提下提高机组一次调频性能。
二、试验组织机构:组长:林章荣副主任副组长:史晓峰吴建祥钟耀环当班值长成员:仪控人员当班主值三、试验内容:在DEH和DCS一次调频均投入的情况下,使汽机转速分别上升/下降4r/min、7r/min、10r/min,记录汽机调节系统和机组控制系统的动作情况,机组有功功率的响应情况。
四、试验方法和步骤:1 由仪控人员按要求将各参数设定好。
a.控制系统的转速死区均按±2r/min(0.033Hz)设置。
b.控制系统的转速不等率均按4%设置。
试验方案第3 页共4 页c.一次调频最大功率限制设定为6%,即DEH load limiter 设定值为6% 2运行人员预先作好机组参数趋势组合,记录转速、频率、主汽压力、主汽温度、调节级压力、汽机调门开度、蒸汽流量、给水流量,以秒为单位,每秒记录一次。
对于频率、功率、主汽压力、汽机调门开度等由中试所另外再用毫秒级录波仪进行录波。
3机组控制模式设定为:CC模式;调速器操作设定为:自动模式;主蒸汽压力设定为:演算设定。
4DEH速度操作画面下:控制模式设定为:EH自动;CMC自动5DEH负荷操作画面下:调速器负荷设定为自动;负荷限制设定为自动跟踪。
6AVR操作设定为AVR自动、AUTO FOLLOWER ON。
7试验开始前,电网频率应尽量保持为50HZ,以确保汽机转速的原始设定(3000rpm)与当前电网频率一致。
8实验时征得省调同意,由值长下令,由运行人员投入#6机一次调频功能,分别在50%,70%,95%额定负荷下,由仪控人员同时手动设定DEH及APC转速的偏差值,使之与当前汽机转速差分别为±4rpm,±7rpm,±10 rpm,观察并记录机组控制系统动作及负荷变化情况。
光伏与风电场的一次调频技术及其试验方案1. 背景随着能源结构的转型和可持续发展战略的实施,可再生能源在全球能源消费中的比重逐年上升。
光伏与风电场作为可再生能源的重要组成部分,其并网运行对保障电网安全稳定、促进能源结构优化具有重要意义。
然而,由于光伏与风电的间歇性和不确定性,其大规模并网给电网调度带来了新的挑战。
一次调频技术作为解决这一问题的关键技术之一,本文将对其进行详细介绍,并提出了相应的试验方案。
2. 光伏与风电场一次调频技术2.1 一次调频的概念一次调频是指在电力系统中,根据电网频率的变化,对发电厂的发电功率进行快速调整,以维持电网频率稳定的一种技术。
在光伏与风电场并网运行中,一次调频技术能够有效应对因光伏与风电出力波动导致的电网频率波动,保障电网的安全稳定运行。
2.2 一次调频技术的技术路线一次调频技术主要包括两个部分:一是调频信号的获取,二是发电功率的调整。
2.2.1 调频信号的获取调频信号的获取是通过实时监测电网频率的变化来实现的。
光伏与风电场并网运行时,应配备相应的频率监测装置,实时获取电网频率数据。
2.2.2 发电功率的调整发电功率的调整主要通过控制光伏与风电场的发电设备来实现。
当电网频率下降时,一次调频技术应迅速增加光伏与风电场的发电功率;当电网频率上升时,一次调频技术应迅速减小光伏与风电场的发电功率。
3. 光伏与风电场一次调频试验方案为了验证光伏与风电场一次调频技术的有效性和可行性,本文提出了以下试验方案。
3.1 试验目的试验的主要目的是验证光伏与风电场一次调频技术的有效性和可行性,评估其在实际运行中的性能表现。
3.2 试验设备与工具试验所需的设备与工具主要包括:光伏与风电场并网设备、频率监测装置、发电功率调整装置、试验用电网、数据采集与分析装置等。
3.3 试验步骤试验步骤如下:1. 搭建光伏与风电场并网运行试验平台,确保各设备正常运行。
2. 设置光伏与风电场的初始发电功率,并实时监测电网频率。

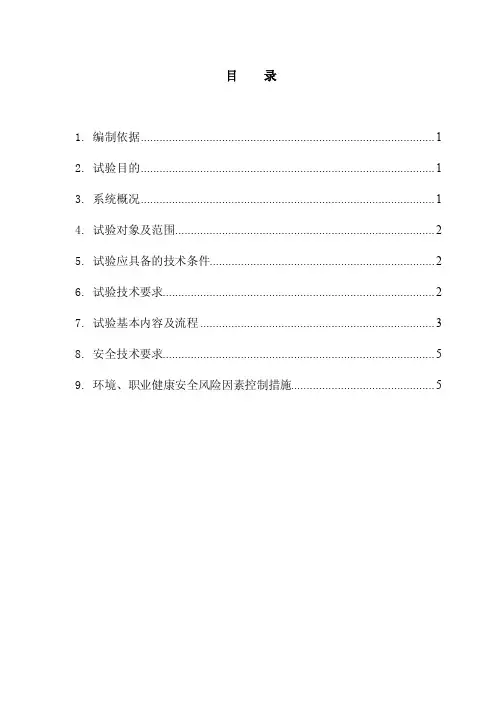

目录1.编制依据 (1)2.试验目的 (1)3.系统概况 (1)4.试验对象及范围 (2)5.试验应具备的技术条件 (2)6.试验技术要求 (2)7.试验基本内容及流程 (3)8.安全技术要求 (5)9.环境、职业健康安全风险因素控制措施 (5)1.编制依据1.1.DL5000-2000《火力发电厂设计技术规程》(热工自动化部分)1.2.DL/T657-2006《火力发电厂模拟量控制系统在线验收测试规程》1.3.电建质〔1996〕40号《模拟量控制系统负荷变动试验导则》1.4.DL/T1056-2007 《发电厂热工仪表及控制系统技术监督导则》1.5.DL 5009.1-2002《电力建设安全工作规程》(火力发电厂部分)1.6.国家能源局 [2014]《防止电力生产事故的二十五项重点要求及编制释义》1.7.国家电网生技[2005]400号国家电网公司十八项电网重大反事故措施(试行)1.8.DL/T 5295-2013《火力发电建设工程机组调试质量验收及评价规程》1.9.上海方天电力技术有限公司三标一体化管理体系文件1.10. Q/GDW-10-J462-2011《上海电网发电机组涉网试验规程》1.11. 苏经信电力[2011]379号文《关于印发上海电网统调发电机组运行考核办法(试行)的通知》1.12. ****2×400MW级燃机热电联产工程2号联合循环机组控制逻辑图2.试验目的2.1.对燃机的一次调频相关I/O测点进行检查核对。
2.2.检查燃机的一次调频控制逻辑,并对特性参数的死区、频率-负荷曲线的参数设置进行核查。
2.3.在不同的机组负荷下,投入CCS模式,模拟不同的频差信号,对于燃机的一次调频功能进行测试,记录下测试的数据结果,打印并录入相关的历史曲线。
3.系统概况****2×400MW级燃机热电联产工程2号联合循环机组,其中燃气轮机由上海电气&西门子公司联合设计制造,型号为SGT5-4000F(4+),燃料为天然气,输出方式为冷端输出。
随着大容量机组在电网中的比例不断增加,电网用电结构变化引起的负荷峰谷差逐步加大,而用户对电能质量的要求却在不断提高,电网频率稳定性的问题越来越被重视。
大容量火电机组需要根据中调的AGC指令和电网的频率偏差参与电网的调峰、调频。
为提高电网运行的稳定性,降低电网频率的波动,增强电网抗事故能力。
目前发达国家电网频率变动允许范围是0.1Hz,我国电网频率变动允许范围是0.2Hz,因此许多重要产品的质量比不上经济发达国家。
电能质量越高,电网也越安全。
特别是电力走向市场的大环境下,各电网均开展了以省为实体的电网地区负荷偏差控制,即ACE控制。
各省电力公司为快速满足ACE 偏差最小化的要求,大力发展自动发电控制(AGC)机组。
“AGC”机组是指参与电力调度通信中心的频率和有功功率自动控制的机组。
1 ,基本概念
1.1 一次调频
对于电网中快速的负荷变动所引起的周波变动,汽轮机调节系统、机组协调控制系统根据电网频率的变化情况利用锅炉的蓄能,自动改变调门的开度,即改变发电机的功率,使之适应电网负荷的随机变动,来满足电网负荷变化的过程这就是一次调频。
现代广义的电网一次调频功能,需考虑汽轮机、锅炉、发电机及电网间的相互配合与制约关系,应以整台机组作为控制对象。
从功能上既要有传统电网一次调频的快速性,又要有现代控制的整体协调性。
汽轮机快速响应外界负荷、频率的变化,锅炉跟随汽轮机的快速响应,满足汽轮机的要求。
稳定运行的电力系统,其电源和负荷功率必须是动态平衡的。
当电源功率或负荷发生变化造成变化时(以功率不足为例),系统的频率就会随之降低,系统中的负荷设备会因为频率下降而影响其有功的吸收。
与此同时,系统中运行的同步发电机组,也会按照其调速系统的静态特性增加调门开度,弥补系统中功率的不足。
1.2 速度变动率
速度变动率是指汽轮机由满负荷到空负荷的转速变化与额定转速之比,其计算公式为:δ=(n1 - n2)/n×100%,式中n1:汽轮机空负荷时的转速, n2: 汽轮机满负荷时的转速, n:汽轮机额定转速。
对速度变动率的解释如下:汽轮机在正常运行时,当电网发生故障或汽轮发电机出口开关跳闸使汽轮机负荷甩到零,这时汽轮机的转速先升到一个最高值然后下降到一个稳定值,这种现象称为“动态飞升”。
理论上,转速上升的最高值由速度变动率决定,一般应为4~5 %。
若汽轮机的额定转速为3000转/分,则动态飞升在120~150转/分之间。
三河发电有限责任公司速度变动率取5 %。
1.3 响应滞后时间和稳定时间
图1 响应滞后时间和稳定时间示意图
如图1所示,响应滞后时间:当电网频率变化达到一次调频动作值到机组负荷开始变化所需的时间,图中Δt为响应滞后时间。
为保证机组一次调频的快速性,根据《华北电网发电机组一次调频运行管理规定》要求Δt应小于3秒。
稳定时间:机组参与一次调频过程中,在电网频率稳定后,机组负荷达到稳定所需的时间,图中t1为稳定时间。
为保证机组一次调频的稳定性,根据《华北电网发电机组一次调频运行管理规定》要求t1应小于1分钟。
1.3 负荷变化幅度
机组参与一次调频的负荷变化幅度,是考虑当频率变化过大时,机组负荷不再随频率变化,以保证机组稳定运行。
但是,变化幅度限制的越小,一次调频能力越弱,根据《华北电网发电机组一次调频运行管理规定》要求限制幅度大于机组额定负荷的±8%。
AGC机组在CCS内设置的一次调频调节量计算式为:
式中n0=3000r/min;No为额定功率;δ=5%.所以,350MW级AGC机组在(50±0.1)Hz 频率范围内参与一次调频时,机组一次调频负荷调整的最大允许范围为±14MW/0.1Hz 机组参与一次调频频率调节死区为(3000±2)r/min,即调节的频差死区为±0.033Hz。
电网固定机组一次调频范围为(50±0.1)Hz,即(49.9~50.1)Hz, 当频率低于49.967 Hz时,ΔN=140×〔50-(Hz+0.033)〕(MW), 当频率高于50.033 Hz时,ΔN=140×〔50-(Hz-0.033)〕(MW)。
在此范围内CCS系统参与电网一次调频能力最大为±9.38MW,超过该区间运行人员手动快速调节负荷满足电网频率需要。
2、一次调频技术指标
A.静态指标:
☆转速不等率δ设置为5%;
☆动作死区设置为±0.033Hz;
☆调频功率最大限幅不低于6%Pe;
n n n -=∆0
%10000⋅∆⋅∆=n n N N δ 理论目标值:MW N n n N 40600300005.0)212(100fr =⋅⨯-=⋅∆⋅=
∆δ B.动态态指标:
☆响应滞后时间小于3秒;
☆10s 内达到理论值的60%;
☆30s 内达到理论值的100%;
☆稳定时间小于1分钟;
N
∆
C.评价标准:
一次调频响应指数:实际变化积分电量与期望变化积分电量之比。
)s (N Ts 11)s (N fr fe ∆⋅+=∆期望调频功率变化值
n
∆t
N
∆t
n
∆N
∆t
t fr
N ∆fr
632.0N ∆T
3、需要明确的几个要求
1. 机组参与一次调频的控制方式:
实现目标:
可选方式:DEH: a.开环方式;b.功率闭环方式;c.前馈+功率闭环方式
CCS: a.功率闭环方式;b.前馈+功率闭环方式
DEH+CCS:DEH前馈+CCS功率闭环
DEH-NTK方式:协调投入时,采用“DEH开环+CCS功率闭环”方式
若DEH未投遥控,采用“DEH前馈+功率闭环”方式或者“DEH开环”
2.《规定》14条(二):当一次调频动作与AGC的变负荷方向相反时,发电机组应优先执行一次调频的变负荷任务。
3.《规定》14条(三):机组一次调频系统频率控制信号应采用电网实际频率,频率信号测量精度应≤0.01Hz。
4.《规定》15条(一):机组参与一次调频的负荷范围为机组核定的正常运行出力范围。
5.《规定》10条:在役机组A级检修或连续2次B级检修后,以及机组实施一次调频系统相关改造后,由省电科院应进行一次调频性能检测。
对检修后未进行性能试验或试验结果达不到指标要求的机组,省调按一次调频功能未投入统计考核。
6. 一次调频性能检测试验必须进行大幅度频差的一次调频动作试验,即频率阶跃变化±0.2Hz的扰动试验。
四、影响一次调频性能的主要因素
1. 控制方式不合理,未实现“前馈+闭环”控制方式。
2. 控制参数设置不合理,尤其是DEH侧前馈信号的设置。
3. 对调频功率设定值输出进行速率限制,影响系统的响应速度。
4. 频率信号精度差或测量不准,与调度侧信号差别较大。
5. 机组出现异常,主汽压力、功率控制不稳定。
6. 协调控制系统控制品质较差,机组AGC跟踪性能差。
7. 汽轮机高压调门流量特性差,存在调节死区。
