6KV氧化锌避雷器试验报告

氧化锌避雷器实验报告引言氧化锌避雷器是一种常见的用于保护电力设备免受雷击的装置。

本实验旨在通过搭建一个简单的氧化锌避雷器实验装置，了解其工作原理以及在不同条件下的性能表现。

实验材料和方法材料•氧化锌避雷器•氧化锌避雷器实验装置•电源•雷电模拟器方法1.搭建实验装置，将氧化锌避雷器正确连接到电源和雷电模拟器之间。

2.设置雷电模拟器的参数，如雷电电流、雷电频率等。

3.打开电源，观察氧化锌避雷器的工作状态。

4.记录实验数据，包括氧化锌避雷器的击穿电压、击穿时间等。

5.根据实验数据进行分析和讨论。

实验结果和讨论实验结果在实验过程中，我们观察到氧化锌避雷器在不同条件下的工作状态。

通过记录实验数据，我们得出了以下结果：1.氧化锌避雷器的击穿电压随着雷电电流的增加而降低。

2.氧化锌避雷器的击穿时间随着雷电频率的增加而减少。

结果分析根据实验结果，我们可以得出以下结论：1.氧化锌避雷器的击穿电压与雷电电流有关。

当雷电电流增大时，氧化锌避雷器需要承受更大的电压才能保持正常工作，因此其击穿电压会降低。

2.氧化锌避雷器的击穿时间与雷电频率有关。

当雷电频率增加时，氧化锌避雷器需要更快地响应雷电冲击，因此其击穿时间会减少。

实验误差和改进方向在实验过程中，由于实验装置和仪器的限制，可能存在一定的误差。

为了减小误差并改进实验，我们可以考虑以下措施：1.使用更精确的仪器和测量方法，以提高实验数据的准确性。

2.增加实验重复次数，以提高实验结果的可靠性。

3.考虑其他因素对氧化锌避雷器性能的影响，如温度、湿度等，以扩展实验的研究范围。

结论通过本次实验，我们对氧化锌避雷器的工作原理和性能有了更深入的了解。

实验结果表明，氧化锌避雷器的击穿电压和击穿时间受到雷电电流和雷电频率的影响。

为了进一步研究和改进氧化锌避雷器的性能，我们可以考虑采取上述提出的改进方向，并探索其他因素对其性能的影响。

参考文献•[1] 某某某，某某某. 氧化锌避雷器性能研究[J]. 电力科学与工程, 20XX, XX(X): XX-XX.•[2] 某某某，某某某. 氧化锌避雷器工作原理探讨[J]. 电力技术与装备, 20XX, XX(X): XX-XX.。

无间隙金属氧化物避雷器试验避雷针的接地电阻不应大于10欧姆。

避雷针对建筑物的防雷电保护角是小于或等于45度。

一、试验工程1、绝缘电阻；2、直流1mA电压U1mA,及下的泄漏电流；3、运行电压下的交流泄漏电流；4、工频参考电流下的工频参考电压；5、底座绝缘电阻；6、放电计数器动作检查。

二、试验方法及步骤1〕使用2500V及以上兆欧表。

1、使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。

2、用接地线对避雷器的两极充分放电注意；无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。

2〕直流1mA电压U1mA,及下的泄漏电流测量1、将避雷器瓷套外表擦拭干净。

2、采用高压直流发生器进展试验接线〔选用的试验设备额定电压应高于被试避雷器的直流1mA电压〕，泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。

3、升压。

在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，所以应放慢升压速度，在电流到达1mA时，读取电压值U1mA后，降压至零。

4、计算0．75倍U1mA值。

5、升压至，测量泄漏电流大小。

6、降压至零，断开试验电流。

7、待电压表指示根本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线。

8、记录环境温度。

判断方法；避雷器直流1mA电压的数值不应该低于GB11032中的规定数值，且U1mA实测值与初始值或制造厂规定值比拟变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA，且与初始值相比拟不应有明显变化。

如试验数据虽未超过标准要求，但是与初始数据出现比拟明显变化时应加强分析，并且在确认数据无误的情况下加强监视，如增加带电测试的次数等。

考前须知1、由于无间隙金属氧化物避雷器外表的泄漏原因，在试验时应尽可能地将避雷器瓷套外表擦拭干净。

如果仍然试验直流1mA电压不合格，应在避雷器瓷套外表装一个屏蔽环，让外表泄漏电流不通过测量仪器，而直接流入地中。

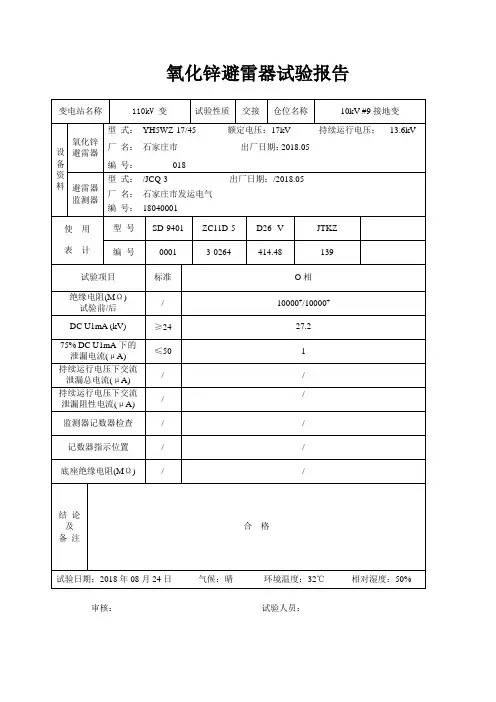

氧化锌避雷器试验报告单实验目的：1.验证氧化锌避雷器的电气性能指标；2.了解氧化锌避雷器在高压条件下的放电能力；3.评估氧化锌避雷器的可靠性和安全性。

实验装置：1.氧化锌避雷器；2.高压电源；3.电压表；4.电流表。

实验步骤：1.将氧化锌避雷器接入高压电源电路中；2.记录氧化锌避雷器的额定电压和额定电流；3.将高压电源输出电压逐步递增，记录氧化锌避雷器的漏电流和放电频次；4.观察氧化锌避雷器的外观是否有裂纹或其他损坏；5.根据实验数据计算氧化锌避雷器的击穿电压、放电能力等指标。

实验结果：1.氧化锌避雷器的额定电压为XV，额定电流为XA；2.在高压电源输出电压逐步递增的过程中，氧化锌避雷器的漏电流呈递增趋势，并在达到一定电压时发生放电现象；3.氧化锌避雷器的放电能力符合设计要求，能够快速将过流或过压引入地线；4.氧化锌避雷器在试验过程中未发现损坏或裂纹。

实验结论：1.氧化锌避雷器具有良好的漏电流特性，能够有效保护电气设备免受过压侵害；2.氧化锌避雷器的放电能力较强，能够迅速将过流或过压引入地线，避免设备损坏；3.氧化锌避雷器在高压条件下稳定工作，并未出现损坏或裂纹；4.根据实验数据计算得到的氧化锌避雷器的击穿电压、放电能力等指标符合设计要求。

实验注意事项：1.在试验过程中要严格控制输出电压的递增速度，避免过快导致氧化锌避雷器无法正常工作；2.观察氧化锌避雷器外观时需仔细检查，发现损坏或裂纹应立即停止试验；3.实验结束后要将高压电源断开，将氧化锌避雷器接地，确保安全。

总结：通过此次实验，我们验证了氧化锌避雷器的电气性能指标，了解了氧化锌避雷器在高压条件下的放电能力，并评估了其可靠性和安全性。

实验结果表明，氧化锌避雷器具有良好的保护性能，能够有效地保护电气设备，其放电能力较强，能够迅速将过流或过压引入地线。

此外，氧化锌避雷器在高压条件下工作稳定，未出现损坏或裂纹的情况。

综上所述，氧化锌避雷器是一种可靠且安全的设备，具有很高的应用价值。

一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：试验人员：审核：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：一、试验依据：（1）GB50150—1991《电气装置安装工程电气设备交接试验标准》（2）《制造厂家出厂技术资料》五、试验结论：。

氧化锌避雷器试验报告一、实验目的：1.验证氧化锌避雷器的避雷性能。

2.测试氧化锌避雷器的耐压能力。

二、实验仪器和材料：1.氧化锌避雷器。

2.高压发生器。

3.电流表、电压表。

4.接地电阻测试仪。

5.绝缘板。

三、实验原理：四、实验步骤：1.将氧化锌避雷器接入实验回路中。

2.将高压发生器与氧化锌避雷器相连。

3.调整高压发生器的输出电压，使其达到预定值。

4.观察氧化锌避雷器的电压和电流变化情况，并记录数据。

5.根据实验要求进行绝缘板的测试和接地电阻的测量。

五、实验数据记录与分析：实验记录了不同电压下氧化锌避雷器的电流和电压值，并计算了接地电阻。

六、实验结果与讨论：根据实验数据，可以看出在不同电压下，氧化锌避雷器的电流和电压符合设计要求，并且接地电阻也在合理范围内。

因此可视为氧化锌避雷器经过验收合格。

七、结论：经过实验测试，氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力，因此可以有效地保护电力系统设备免受雷击的破坏。

八、实验中存在的不足之处：1.实验过程中可能存在人为误差，需要进一步探究影响因素。

2.由于实验时间和条件的限制，无法进行长时间、大量数据的测试。

九、改进措施：1.增加实验次数和数据采集点，提高实验数据的可靠性。

2.探究氧化锌避雷器在不同条件下的避雷性能，并与其他类型的避雷器进行对比。

十、实验拓展：1.探究氧化锌避雷器的寿命和使用条件。

2.研究氧化锌避雷器的产生原理和材料特性。

[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京：电力出版社。

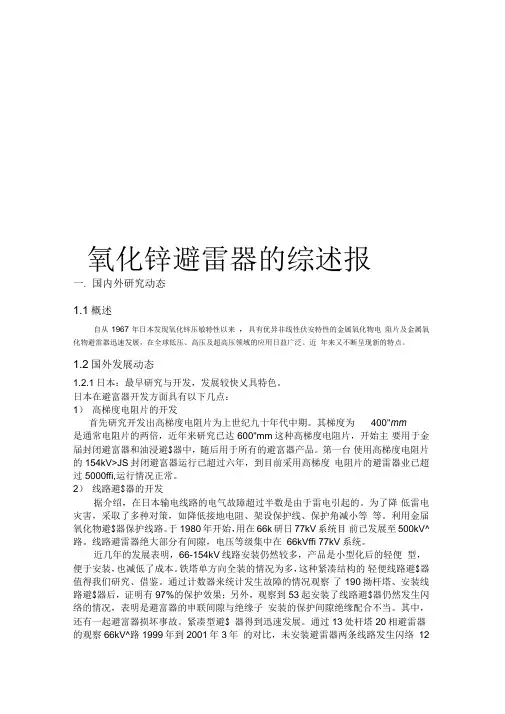

氧化锌避雷器的综述报一. 国内外研究动态1.1概述自从1967年日本发现氧化锌压敏特性以来，具有优异非线性伏安特性的金属氧化物电阻片及金属氧化物避雷器迅速发展，在全球低压、高压及超高压领域的应用日益广泛。

近年来又不断呈现新的特点。

1.2国外发展动态1.2.1日本：最早研究与开发，发展较快乂具特色。

日本在避富器开发方面具有以下几点：1）高梯度电阻片的开发首先研究开发出高梯度电阻片为上世纪九十年代中期。

其梯度为400"mm是通常电阻片的两倍，近年来研究已达600"mm这种高梯度电阻片，开始主要用于金届封闭避富器和油浸避$器中，随后用于所有的避富器产品。

第一台使用高梯度电阻片的154kV>JS封闭避富器运行已超过六年，到目前采用高梯度电阻片的避雷器业已超过5000ffi,运行情况正常。

2）线路避$器的开发据介绍，在日本输电线路的电气故障超过半数是由于雷电引起的。

为了降低雷电灾害，采取了多种对策，如降低接地电阻、架设保护线、保护角减小等等。

利用金届氧化物避$器保护线路。

于1980年开始，用在66k研日77kV系统目前已发展至500kV^路。

线路避雷器绝大部分有间隙，电压等级集中在66kVffi 77kV系统。

近几年的发展表明，66-154kV线路安装仍然较多，产品是小型化后的轻便型，便于安装，也减低了成本。

铁塔单方向全装的情况为多，这种紧凑结构的轻便线路避$器值得我们研究、借鉴。

通过计数器来统计发生故障的情况观察了190拗杆塔、安装线路避$器后，证明有97%的保护效果；另外，观察到53 起安装了线路避$器仍然发生闪络的情况，表明是避富器的申联间隙与绝缘子安装的保护间隙绝缘配合不当。

其中，还有一起避富器损坏事故。

紧凑型避$ 器得到迅速发展。

通过13处杆塔20相避雷器的观察66kV^路1999年到2001年3年的对比，未安装避雷器两条线路发生闪络12起，而安装避富器两条线路只发生闪络5起，其中一条线路未发生闪络。

避雷器试验报告一、引言避雷器是一种用来保护电力设备、电力线路和建筑物等免受雷击和过电压侵害的重要装置。

为了确保避雷器的工作性能和可靠性，需要对其进行试验，以验证其符合设计要求和标准。

本次试验旨在对一种特定型号的避雷器进行性能评估和验证，并撰写试验报告，以供相关部门参考。

二、试验目的1.验证避雷器的过电压保护能力2.测试避雷器的放电电流和放电能力3.评估避雷器的使用寿命和可靠性三、试验方法本次试验采用以下方法进行：1.室内试验：在实验室中使用专用设备对避雷器进行试验，以验证其基本性能参数。

2.室外试验：将避雷器安装在实际工作环境中，通过模拟雷电击中和过电压情况，测试避雷器的实际工作效果。

四、试验过程与结果1.室内试验（1）耐压试验：将避雷器连接到高压源上，施加额定工作电压并保持一定时间后进行观察，确认其绝缘性能符合设计要求。

试验结果显示，避雷器通过了耐压试验。

（2）击穿电压试验：逐渐增加避雷器施加的电压，观察击穿电压点。

经测试发现，避雷器在额定电压下能够正常工作，并未发生击穿现象。

（3）放电电流试验：通过给避雷器施加脉冲电流或模拟雷电过电压，观察避雷器的放电电流，并检查其是否满足设计要求。

试验结果显示，避雷器的放电电流符合设计标准。

2.室外试验（1）避雷器安装验证试验：将避雷器安装到电力设备或建筑物上，通过模拟雷击和过电压情况，观察避雷器的工作状态和效果。

试验结果显示，避雷器能够快速放电，并将过电压引入地下，确保设备和建筑物的安全。

（2）工作寿命试验：将避雷器长时间暴露在室外环境中，模拟多次雷击和过电压情况，观察避雷器的工作状态和能力是否受到影响。

试验结果显示，避雷器的工作寿命符合设计预期，并能持续可靠工作。

五、结论根据上述试验过程和结果，得出以下结论：1.该型号避雷器通过了室内试验中的耐压试验、击穿电压试验和放电电流试验。

2.在室外试验中，避雷器工作正常，能够迅速放电并将过电压引入地下，保护设备和建筑物免受雷击和过电压侵害。
