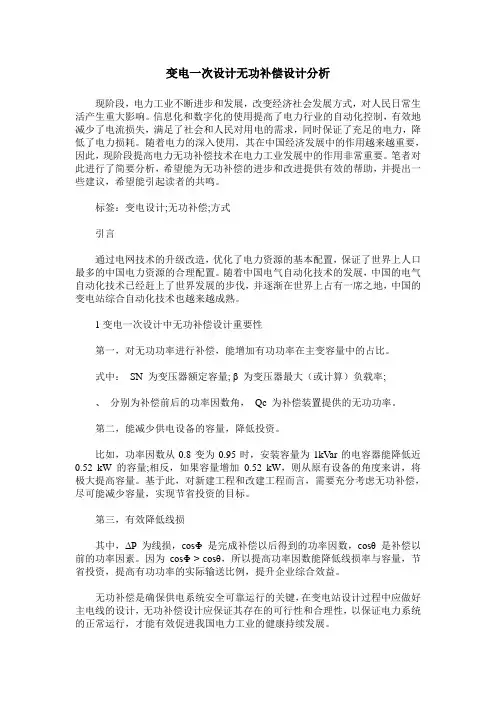

简析变电设计中无功补偿装置的设计方式

变电一次设计无功补偿设计分析现阶段，电力工业不断进步和发展，改变经济社会发展方式，对人民日常生活产生重大影响。

信息化和数字化的使用提高了电力行业的自动化控制，有效地减少了电流损失，满足了社会和人民对用电的需求，同时保证了充足的电力，降低了电力损耗。

随着电力的深入使用，其在中国经济发展中的作用越来越重要，因此，现阶段提高电力无功补偿技术在电力工业发展中的作用非常重要。

笔者对此进行了简要分析，希望能为无功补偿的进步和改进提供有效的帮助，并提出一些建议，希望能引起读者的共鸣。

标签：变电设计;无功补偿;方式引言通过电网技术的升级改造，优化了电力资源的基本配置，保证了世界上人口最多的中国电力资源的合理配置。

随着中国电气自动化技术的发展，中国的电气自动化技术已经赶上了世界发展的步伐，并逐渐在世界上占有一席之地，中国的变电站综合自动化技术也越来越成熟。

1变电一次设计中无功补偿设计重要性第一，对无功功率进行补偿，能增加有功功率在主变容量中的占比。

式中：SN 为变压器额定容量; β 为变压器最大（或计算）负载率;、分别为补偿前后的功率因数角，Qc 为补偿装置提供的无功功率。

第二，能减少供电设备的容量，降低投资。

比如，功率因数从0.8变为0.95时，安装容量为1kVar的电容器能降低近0.52 kW 的容量;相反，如果容量增加0.52 kW，则从原有设备的角度来讲，将极大提高容量。

基于此，对新建工程和改建工程而言，需要充分考虑无功补偿，尽可能减少容量，实现节省投资的目标。

第三，有效降低线损其中，ΔP 为线损，cosΦ 是完成补偿以后得到的功率因数，cosθ是补偿以前的功率因素。

因为cosΦ > cosθ，所以提高功率因数能降低线损率与容量，节省投资，提高有功功率的实际输送比例，提升企业综合效益。

无功补偿是确保供电系统安全可靠运行的关键，在变电站设计过程中应做好主电线的设计，无功补偿设计应保证其存在的可行性和合理性，以保证电力系统的正常运行，才能有效促进我国电力工业的健康持续发展。

变电设计中无功补偿装置的配置方式摘要：在信息化时代背景下，越来越多先进技术在电力设计中得到应用，电力系统无功补偿装置也在发展中不断调整，变电设计中补偿装置的配置方式随着电网结构的不断变化而变化。

一些新型无功补偿技术在电网基建中展露，成为传统技术的有力补充，并在谐波治理、新能源接入等领域提供重要技术支撑，对电力技术的发展有重要的作用。

文章主要对变电设计无功补偿的基本原理、方式及重要性进行详细的介绍，并重点探讨变电设计中电抗器、电容器、SVG设备的配置及应用。

关键词：变电设计；无功补偿；基本原理现阶段我国经济建设发展速度加快，电网随之不断延伸和发展。

但由于我国幅员辽阔，能源和负荷分布不均，经济发展不平衡，城市、农村用电密度及需求不同，极易出现不良供电和供电不均衡的情况，会在一定程度对供电效率和供电质量造成影响。

无功补偿装置的合理配置可以有效减少电能输送中的损耗，提高供电质量；也可以限制系统过电压，提高系统稳定性。

变电设计中应重视无功补偿装置的配置方法，为提升电网输送质量、满足用户用电需求提供保障。

1、无功补偿装置概述无功补偿是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。

常见的无功补偿装置有：电抗器、电容器、SVG、SVC、MCR、调相机等。

对电力系统进行合理的无功补偿，能够提升电网的功率因数，减少电力输送中的损耗，优化用电环境和条件[1]。

无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

现阶段一般变电站低压侧配置多组并联电容器和并联电抗器，根据系统潮流变化及各级母线电压水平进行投切，进行无功就地平衡。

新能源发电站、铁路牵引变电站、钢铁化工供电变电站根据电源、用电负荷的特殊性配置动态无功补偿装置，如SVG、MCR等，此类设备可以自动跟踪目标母线的电压，进行自动动态补偿。

无功补偿装置设计的总原则是就地平衡。

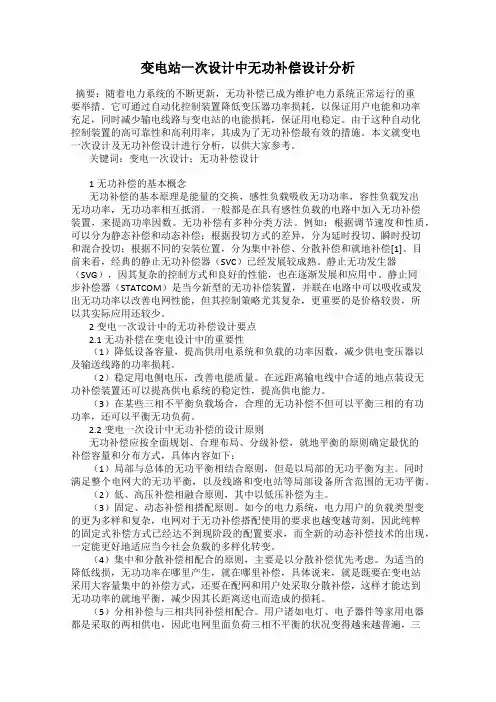

变电站一次设计中无功补偿设计分析摘要：随着电力系统的不断更新，无功补偿已成为维护电力系统正常运行的重要举措。

它可通过自动化控制装置降低变压器功率损耗，以保证用户电能和功率充足，同时减少输电线路与变电站的电能损耗，保证用电稳定。

由于这种自动化控制装置的高可靠性和高利用率，其成为了无功补偿最有效的措施。

本文就变电一次设计及无功补偿设计进行分析，以供大家参考。

关键词：变电一次设计；无功补偿设计1无功补偿的基本概念无功补偿的基本原理是能量的交换，感性负载吸收无功功率，容性负载发出无功功率，无功功率相互抵消。

一般都是在具有感性负载的电路中加入无功补偿装置，来提高功率因数。

无功补偿有多种分类方法。

例如：根据调节速度和性质，可以分为静态补偿和动态补偿；根据投切方式的差异，分为延时投切、瞬时投切和混合投切；根据不同的安装位置，分为集中补偿、分散补偿和就地补偿[1]。

目前来看，经典的静止无功补偿器（SVC）已经发展较成熟。

静止无功发生器（SVG），因其复杂的控制方式和良好的性能，也在逐渐发展和应用中。

静止同步补偿器（STATCOM）是当今新型的无功补偿装置，并联在电路中可以吸收或发出无功功率以改善电网性能，但其控制策略尤其复杂，更重要的是价格较贵，所以其实际应用还较少。

2变电一次设计中的无功补偿设计要点2.1无功补偿在变电设计中的重要性（1）降低设备容量，提高供用电系统和负载的功率因数，减少供电变压器以及输送线路的功率损耗。

（2）稳定用电侧电压，改善电能质量。

在远距离输电线中合适的地点装设无功补偿装置还可以提髙供电系统的稳定性，提高供电能力。

（3）在某些三相不平衡负载场合，合理的无功补偿不但可以平衡三相的有功功率，还可以平衡无功负荷。

2.2变电一次设计中无功补偿的设计原则无功补偿应按全面规划、合理布局、分级补偿，就地平衡的原则确定最优的补偿容量和分布方式，具体内容如下：（1）局部与总体的无功平衡相结合原则，但是以局部的无功平衡为主。

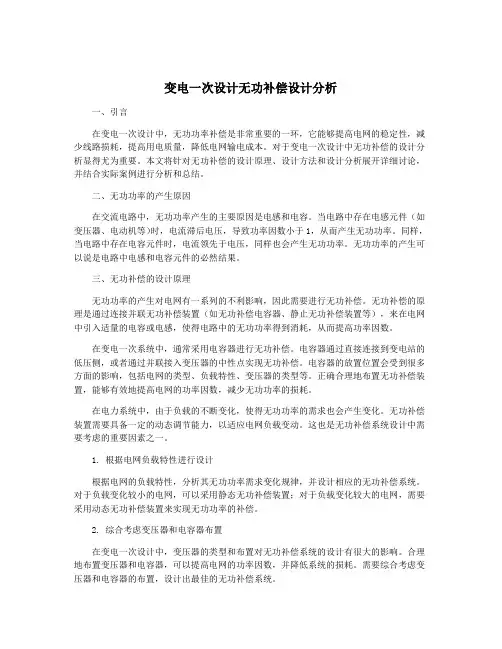

变电一次设计无功补偿设计分析一、引言在变电一次设计中，无功功率补偿是非常重要的一环，它能够提高电网的稳定性，减少线路损耗，提高用电质量，降低电网输电成本。

对于变电一次设计中无功补偿的设计分析显得尤为重要。

本文将针对无功补偿的设计原理、设计方法和设计分析展开详细讨论，并结合实际案例进行分析和总结。

二、无功功率的产生原因在交流电路中，无功功率产生的主要原因是电感和电容。

当电路中存在电感元件（如变压器、电动机等）时，电流滞后电压，导致功率因数小于1，从而产生无功功率。

同样，当电路中存在电容元件时，电流领先于电压，同样也会产生无功功率。

无功功率的产生可以说是电路中电感和电容元件的必然结果。

三、无功补偿的设计原理无功功率的产生对电网有一系列的不利影响，因此需要进行无功补偿。

无功补偿的原理是通过连接并联无功补偿装置（如无功补偿电容器、静止无功补偿装置等），来在电网中引入适量的电容或电感，使得电路中的无功功率得到消耗，从而提高功率因数。

在变电一次系统中，通常采用电容器进行无功补偿。

电容器通过直接连接到变电站的低压侧，或者通过并联接入变压器的中性点实现无功补偿。

电容器的放置位置会受到很多方面的影响，包括电网的类型、负载特性、变压器的类型等。

正确合理地布置无功补偿装置，能够有效地提高电网的功率因数，减少无功功率的损耗。

在电力系统中，由于负载的不断变化，使得无功功率的需求也会产生变化。

无功补偿装置需要具备一定的动态调节能力，以适应电网负载变动。

这也是无功补偿系统设计中需要考虑的重要因素之一。

1. 根据电网负载特性进行设计根据电网的负载特性，分析其无功功率需求变化规律，并设计相应的无功补偿系统。

对于负载变化较小的电网，可以采用静态无功补偿装置；对于负载变化较大的电网，需要采用动态无功补偿装置来实现无功功率的补偿。

2. 综合考虑变压器和电容器布置在变电一次设计中，变压器的类型和布置对无功补偿系统的设计有很大的影响。

合理地布置变压器和电容器，可以提高电网的功率因数，并降低系统的损耗。

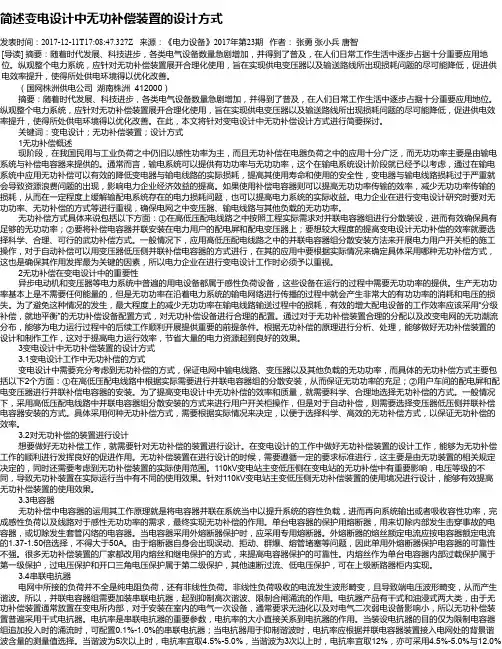

简述变电设计中无功补偿装置的设计方式发表时间：2017-12-11T17:08:47.327Z 来源：《电力设备》2017年第23期作者：张勇张小兵唐智[导读] 摘要：随着时代发展、科技进步，各类电气设备数量急剧增加，并得到了普及，在人们日常工作生活中逐步占据十分重要应用地位。

纵观整个电力系统，应针对无功补偿装置展开合理化使用，旨在实现供电变压器以及输送路线所出现损耗问题的尽可能降低，促进供电效率提升，使得所处供电环境得以优化改善。

（国网株洲供电公司湖南株洲 412000）摘要：随着时代发展、科技进步，各类电气设备数量急剧增加，并得到了普及，在人们日常工作生活中逐步占据十分重要应用地位。

纵观整个电力系统，应针对无功补偿装置展开合理化使用，旨在实现供电变压器以及输送路线所出现损耗问题的尽可能降低，促进供电效率提升，使得所处供电环境得以优化改善。

在此，本文将针对变电设计中无功补偿设计方式进行简要探讨。

关键词：变电设计；无功补偿装置；设计方式1无功补偿概述现阶段，在我国民用与工业负荷之中仍旧以感性功率为主，而且无功补偿在电器负荷之中的应用十分广泛，而无功功率主要是由输电系统与补偿电容器来提供的。

通常而言，输电系统可以提供有功功率与无功功率，这个在输电系统设计阶段就已经予以考虑，通过在输电系统中应用无功补偿可以有效的降低变电器与输电线路的实际损耗，提高其使用寿命和使用的安全性，变电器与输电线路损耗过于严重就会导致资源浪费问题的出现，影响电力企业经济效益的提高。

如果使用补偿电容器则可以提高无功功率传输的效率，减少无功功率传输的损耗，从而在一定程度上缓解输配电系统存在的电力损耗问题，也可以提高电力系统的实际收益。

电力企业在进行变电设计研究时要对无功功率、无功补偿的方式等进行重视，确保电网之中变压器、输电线路与其他负载的无功功率。

无功补偿方式具体来说包括以下方面：①在高低压配电线路之中按照工程实际需求对并联电容器组进行分散装设，进而有效确保具有足够的无功功率；②要将补偿电容器并联安装在电力用户的配电屏和配电变压器上；要想较大程度的提高变电设计无功补偿的效率就要选择科学、合理、可行的武功补偿方式。

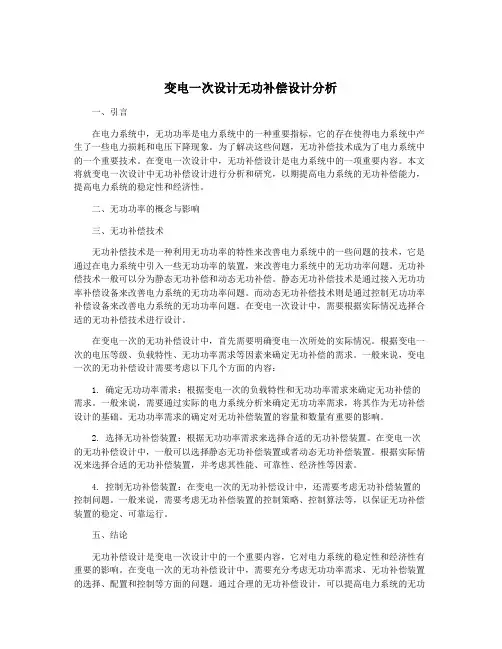

变电一次设计无功补偿设计分析一、引言在电力系统中，无功功率是电力系统中的一种重要指标，它的存在使得电力系统中产生了一些电力损耗和电压下降现象。

为了解决这些问题，无功补偿技术成为了电力系统中的一个重要技术。

在变电一次设计中，无功补偿设计是电力系统中的一项重要内容。

本文将就变电一次设计中无功补偿设计进行分析和研究，以期提高电力系统的无功补偿能力，提高电力系统的稳定性和经济性。

二、无功功率的概念与影响三、无功补偿技术无功补偿技术是一种利用无功功率的特性来改善电力系统中的一些问题的技术，它是通过在电力系统中引入一些无功功率的装置，来改善电力系统中的无功功率问题。

无功补偿技术一般可以分为静态无功补偿和动态无功补偿。

静态无功补偿技术是通过接入无功功率补偿设备来改善电力系统的无功功率问题。

而动态无功补偿技术则是通过控制无功功率补偿设备来改善电力系统的无功功率问题。

在变电一次设计中，需要根据实际情况选择合适的无功补偿技术进行设计。

在变电一次的无功补偿设计中，首先需要明确变电一次所处的实际情况。

根据变电一次的电压等级、负载特性、无功功率需求等因素来确定无功补偿的需求。

一般来说，变电一次的无功补偿设计需要考虑以下几个方面的内容：1. 确定无功功率需求：根据变电一次的负载特性和无功功率需求来确定无功补偿的需求。

一般来说，需要通过实际的电力系统分析来确定无功功率需求，将其作为无功补偿设计的基础。

无功功率需求的确定对无功补偿装置的容量和数量有重要的影响。

2. 选择无功补偿装置：根据无功功率需求来选择合适的无功补偿装置。

在变电一次的无功补偿设计中，一般可以选择静态无功补偿装置或者动态无功补偿装置。

根据实际情况来选择合适的无功补偿装置，并考虑其性能、可靠性、经济性等因素。

4. 控制无功补偿装置：在变电一次的无功补偿设计中，还需要考虑无功补偿装置的控制问题。

一般来说，需要考虑无功补偿装置的控制策略、控制算法等，以保证无功补偿装置的稳定、可靠运行。

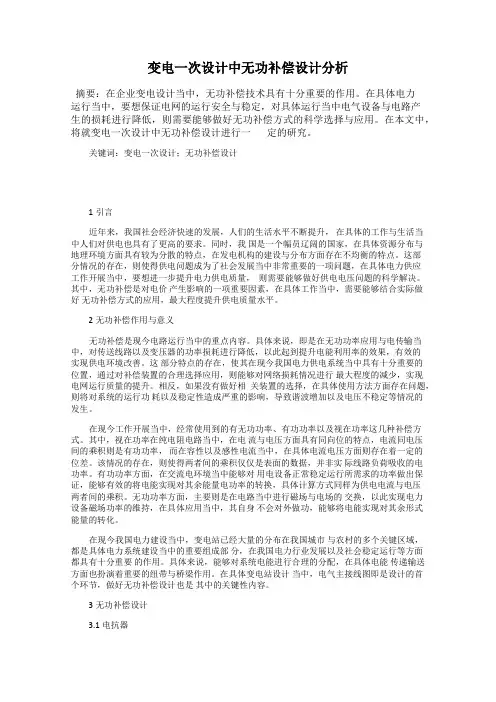

变电一次设计中无功补偿设计分析摘要：在企业变电设计当中，无功补偿技术具有十分重要的作用。

在具体电力运行当中，要想保证电网的运行安全与稳定，对具体运行当中电气设备与电路产生的损耗进行降低，则需要能够做好无功补偿方式的科学选择与应用。

在本文中，将就变电一次设计中无功补偿设计进行一定的研究。

关键词：变电一次设计；无功补偿设计1引言近年来，我国社会经济快速的发展，人们的生活水平不断提升，在具体的工作与生活当中人们对供电也具有了更高的要求。

同时，我国是一个幅员辽阔的国家，在具体资源分布与地理环境方面具有较为分散的特点，在发电机构的建设与分布方面存在不均衡的特点。

这部分情况的存在，则使得供电问题成为了社会发展当中非常重要的一项问题，在具体电力供应工作开展当中，要想进一步提升电力供电质量，则需要能够做好供电电压问题的科学解决。

其中，无功补偿是对电价产生影响的一项重要因素，在具体工作当中，需要能够结合实际做好无功补偿方式的应用，最大程度提升供电质量水平。

2无功补偿作用与意义无功补偿是现今电路运行当中的重点内容。

具体来说，即是在无功功率应用与电传输当中，对传送线路以及变压器的功率损耗进行降低，以此起到提升电能利用率的效果，有效的实现供电环境改善。

这部分特点的存在，使其在现今我国电力供电系统当中具有十分重要的位置，通过对补偿装置的合理选择应用，则能够对网络损耗情况进行最大程度的减少，实现电网运行质量的提升。

相反，如果没有做好相关装置的选择，在具体使用方法方面存在问题，则将对系统的运行功耗以及稳定性造成严重的影响，导致谐波增加以及电压不稳定等情况的发生。

在现今工作开展当中，经常使用到的有无功功率、有功功率以及视在功率这几种补偿方式。

其中，视在功率在纯电阻电路当中，在电流与电压方面具有同向位的特点，电流同电压间的乘积则是有功功率，而在容性以及感性电流当中，在具体电流电压方面则存在着一定的位差。

该情况的存在，则使得两者间的乘积仅仅是表面的数据，并非实际线路负荷吸收的电功率。

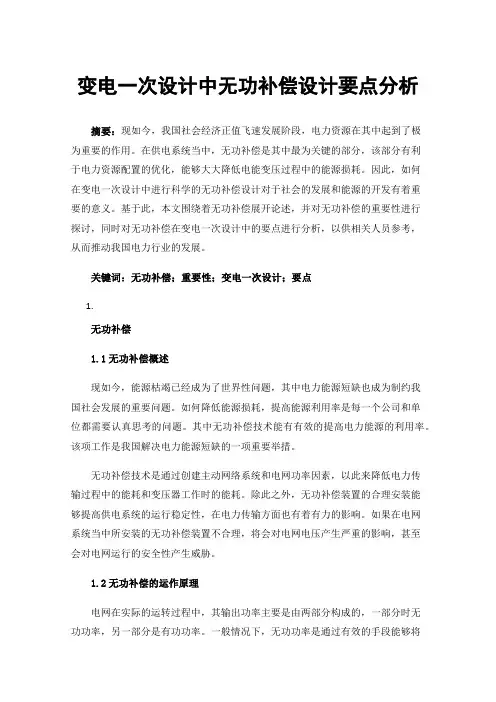

变电一次设计中无功补偿设计要点分析摘要：现如今，我国社会经济正值飞速发展阶段，电力资源在其中起到了极为重要的作用。

在供电系统当中，无功补偿是其中最为关键的部分，该部分有利于电力资源配置的优化，能够大大降低电能变压过程中的能源损耗。

因此，如何在变电一次设计中进行科学的无功补偿设计对于社会的发展和能源的开发有着重要的意义。

基于此，本文围绕着无功补偿展开论述，并对无功补偿的重要性进行探讨，同时对无功补偿在变电一次设计中的要点进行分析，以供相关人员参考，从而推动我国电力行业的发展。

关键词：无功补偿；重要性；变电一次设计；要点1.无功补偿1.1无功补偿概述现如今，能源枯竭已经成为了世界性问题，其中电力能源短缺也成为制约我国社会发展的重要问题。

如何降低能源损耗，提高能源利用率是每一个公司和单位都需要认真思考的问题。

其中无功补偿技术能有有效的提高电力能源的利用率。

该项工作是我国解决电力能源短缺的一项重要举措。

无功补偿技术是通过创建主动网络系统和电网功率因素，以此来降低电力传输过程中的能耗和变压器工作时的能耗。

除此之外，无功补偿装置的合理安装能够提高供电系统的运行稳定性，在电力传输方面也有着有力的影响。

如果在电网系统当中所安装的无功补偿装置不合理，将会对电网电压产生严重的影响，甚至会对电网运行的安全性产生威胁。

1.2无功补偿的运作原理电网在实际的运转过程中，其输出功率主要是由两部分构成的，一部分时无功功率，另一部分是有功功率。

一般情况下，无功功率是通过有效的手段能够将电能的消耗通过转换为其他形式的能力，而后应用于电气设备的实际工作中，并且电能在传输的过程中也是能够进行规律性的转化；而有功功率是通过消耗点能过而产生机械能、热能、化学能等其他形式的能量资源。

无功补偿是指将感性装置和容性装置并联在同一条电网线路中，而后在通过该种装置实现两种能量的相互转化，进而在电网电力的传输过程中输出无功功率的容性负荷，所产生的容性负荷便能够补偿感性负荷方面所需要的无功功率。

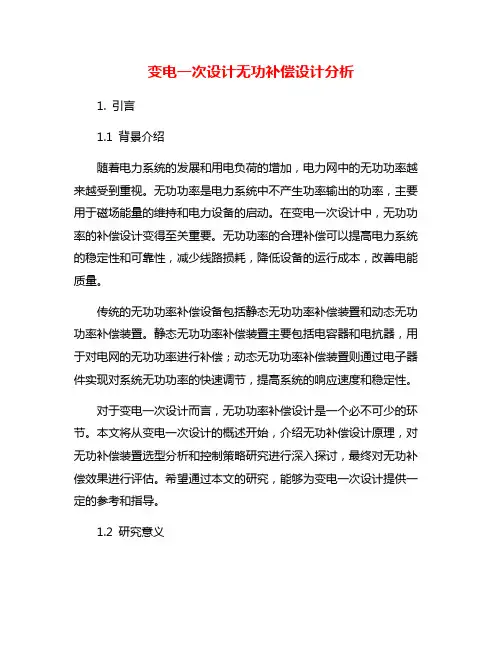

变电一次设计无功补偿设计分析1. 引言1.1 背景介绍随着电力系统的发展和用电负荷的增加，电力网中的无功功率越来越受到重视。

无功功率是电力系统中不产生功率输出的功率，主要用于磁场能量的维持和电力设备的启动。

在变电一次设计中，无功功率的补偿设计变得至关重要。

无功功率的合理补偿可以提高电力系统的稳定性和可靠性，减少线路损耗，降低设备的运行成本，改善电能质量。

传统的无功功率补偿设备包括静态无功功率补偿装置和动态无功功率补偿装置。

静态无功功率补偿装置主要包括电容器和电抗器，用于对电网的无功功率进行补偿；动态无功功率补偿装置则通过电子器件实现对系统无功功率的快速调节，提高系统的响应速度和稳定性。

对于变电一次设计而言，无功功率补偿设计是一个必不可少的环节。

本文将从变电一次设计的概述开始，介绍无功补偿设计原理，对无功补偿装置选型分析和控制策略研究进行深入探讨，最终对无功补偿效果进行评估。

希望通过本文的研究，能够为变电一次设计提供一定的参考和指导。

1.2 研究意义本文主要研究变电一次设计中的无功补偿设计，探讨无功补偿在变电一次设计中的重要性和作用。

无功补偿是电力系统中的一项重要技术手段，可以提高系统的功率因数，改善电压质量，减少线损和提高输电效率。

在变电一次设计中，合理的无功补偿设计能够有效地提高系统的稳定性和可靠性，降低运行成本，提高供电质量，保障电网运行的安全稳定性。

通过对无功补偿设计原理的研究，可以深入了解无功补偿在电力系统中的作用机理，为无功补偿装置的选型和控制策略提供理论指导。

对无功补偿效果的评估，可以帮助工程师和设计人员更好地了解无功补偿系统的运行效果，为后续的系统优化提供依据。

研究变电一次设计中的无功补偿设计具有重要的理论和实践意义，可以为电力系统的安全稳定运行和经济运行提供技术支持和保障。

【研究意义】。

2. 正文2.1 变电一次设计概述变电一次设计概述是电力系统设计中非常重要的一环，它涉及到变电站内部设备的配置、布局和连接。

变电一次设计无功补偿设计分析随着电力系统的发展，电网中的无功电力负荷不断增长，这给电力系统的稳定性和运行效率带来了很大的影响。

为了解决这个问题，电力系统中引入了无功补偿技术，通过采用无功补偿技术可以提高电力系统的稳定性和运行效率。

本文将从变电一次设计角度出发，对无功补偿设计进行分析，探讨无功补偿技术在电力系统中的应用。

1、无功补偿的概念和作用无功补偿是指在电力系统中为了消除无功负荷而采用的一种措施。

无功补偿可以分为静态无功补偿和动态无功补偿两种情况。

静态无功补偿一般采用电容器和电抗器等被动元件来实现，动态无功补偿则需要引入特殊的设备来实现。

无论是静态无功补偿还是动态无功补偿，它们的主要作用都是消除电力系统中的无功功率。

无功功率是指电力系统中除了有功功率之外的功率，它是电流与电压之间的相位差所引起的功率。

无功功率的存在会导致电力系统中的电压稳定性减弱，容易引起电力系统中的电压波动和电压闪变。

无功功率还会导致电力系统中的线路和设备负荷变大，降低电力系统的运行效率和稳定性。

因此，通过采用无功补偿可以消除电力系统中的无功功率，提高电力系统的稳定性和运行效率。

变电一次设计是电力系统中的重要环节，无功补偿技术在变电一次设计中也得到了广泛的应用。

在变电一次设计中，无功补偿的主要作用是消除变电站中的无功负荷，提高电力系统的稳定性和运行效率。

变电一次设计中的无功补偿一般采用静态无功补偿技术，通过引入电容器和电抗器等被动元件来实现。

静态无功补偿技术包括静态无功发生器和静态无功补偿装置两种。

其中，静态无功发生器可以直接产生和吸收无功功率，在电力系统中有着广泛的应用。

静态无功补偿装置则一般采用串联电容器和并联电抗器的组合，在电力系统中也有着重要作用。

3、无功补偿设计的要点无功补偿设计需要考虑的要点比较多，主要包括以下几个方面:（1）无功补偿容量的计算：无功补偿容量的计算是无功补偿设计中的关键。

在计算无功补偿容量时，需要考虑变电站的无功负荷、电力系统的无功功率和电网电压等因素，以达到最佳的无功补偿效果。

电气工程师如何设计电力系统的无功补偿装置在电力系统中，无功补偿装置是电气工程师设计电力系统时必备的组成部分之一。

它的主要功能是提供无功功率的补偿，以提高电力系统的功率因数，优化电力系统的运行效率。

本文将介绍电气工程师如何设计电力系统的无功补偿装置。

一、无功补偿装置的工作原理无功补偿装置主要由电容器和电抗器组成。

电容器可以提供感性无功功率，而电抗器则提供容性无功功率。

通过适当配置电容器和电抗器的容量和连接方式，可以将电力系统中的无功功率达到匹配，从而实现功率因数的校正。

二、确定无功补偿装置的容量在设计电力系统的无功补偿装置时，首先需要确定装置的容量。

容量的大小取决于电力系统的功率因数和无功功率的大小。

一般情况下，功率因数低于0.9时，需要考虑安装无功补偿装置。

确定无功补偿装置容量的方法有两种：一种是根据电力系统负载和功率因数的变化情况进行测算，另一种是根据电力系统的负荷曲线和功率因数进行模拟计算。

无论采用哪种方法，都需要考虑电力系统的瞬时负荷和主要负载设备的特性。

三、选择无功补偿装置的类型根据电力系统的特点和需求，选择合适的无功补偿装置类型也是设计的关键。

常见的无功补偿装置有：定容型电容器、定容型电抗器、定容型混合无功补偿装置、可调型无功补偿装置等。

定容型电容器主要用于补偿感性无功功率，适用于功率因数偏低的电力系统。

定容型电抗器主要用于补偿容性无功功率，适用于功率因数偏高的电力系统。

定容型混合无功补偿装置结合了电容器和电抗器的优点，可以适应不同功率因数的电力系统。

可调型无功补偿装置则可以根据电力系统的实际工况进行灵活调整，实现精确无功补偿。

四、设计无功补偿装置的连接方式无功补偿装置的连接方式也对电力系统的运行产生重要影响。

常用的连接方式有：并联连接、串联连接和混合连接。

并联连接是将无功补偿装置与主要负载设备并联，使得装置可以提供无功功率的补偿，从而改善功率因数。

串联连接是将无功补偿装置与主要负载设备串联，使得装置可以吸收设备产生的过剩无功功率。

变电一次设计无功补偿设计分析
变电一次设计中，无功补偿是一个重要的方面。

无功补偿的主要目的是维持电网的稳
定性和可靠性，降低输电损耗，提高电能质量。

因此，对于无功补偿的设计和分析非常重要。

无功补偿是在电能传输和分配过程中用来控制无功功率的技术。

其物理原理是通过在
电网中添加电容或电感元件来抵消电网中的无功功率。

这种方法可以使实际功率因素接近1，提高电网的功率因素，降低损耗和线路电压的波动。

因此，在变电一次设计中，需要
进行无功补偿的分析和设计。

首先，无功补偿的设计需要考虑负载特性和负载变化。

对于不同类型和负载变化的电网，无功补偿的需求也是不同的。

例如，对于变化的负载，需要使用可逆无功补偿器（SVC）或类似设备进行补偿；对于恒定的负载，可以使用静态无功补偿器（SVC）进行补偿。

其次，无功补偿的设计还应该考虑变电站的容量和负载容量。

为此，需要进行变电站
的电力负荷分析，确定变电站的总容量和负载容量，并确定相应的无功补偿设备和参数。

最后，在进行无功补偿设计时，需要考虑到无功补偿设备的成本和性能。

无功补偿设
备的成本通常与其功率容量和技术特征相关。

因此，需要在成本和效益之间找到平衡点，
并选择适当的无功补偿设备。

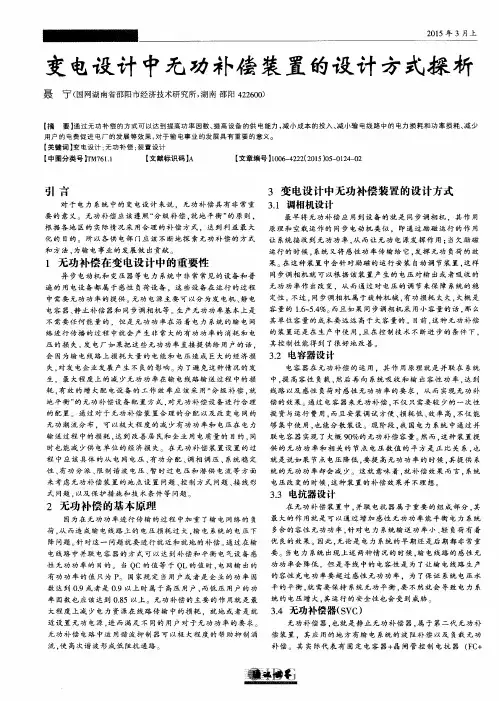

变电设计中无功补偿装置的设计方式探析摘要：随着我国社会经济的快速发展，工业、农业的生产对电量的需求也在不断提高。

由于受到地理环境、水力资源、燃料运输等多种因素的影响，造成发电厂位置分布不均衡。

为了能够提高电力系统的整体稳定，必须要解决远距离输电的问题。

无功补偿能够解决在电力系统中电压不稳、电力损耗、无功电流的影响，确保电力系统的稳定运行。

本文对无功补偿装置在电力系统中的应用进行分析，详细说明电力系统无功补偿的重要作用，对无功补偿装置分类进行介绍，确保无功补偿的整体效果得到全面增强。

关键词：变电站；电压；功率因数；无功控制；综合控制引言随着电力需求的持续增加，这推动了电力系统的发展建设，也强调了对电力供应稳定性和质量的要求。

因为需求增加，但依靠过去的人工调压方式难以满足用电需求，因此需要采取更先进的电压控制技术，其中电压无功控制技术（VQC）就是最常用的一种，在变电站中有广泛应用。

动态无功补偿装置可以跟随系统中用电负荷功率的变化而实时的调整其无功的输出，极大提高了无功补偿的效率，对电力系统的稳定运行有着重要的意义。

静止无功补偿器(简写SVC)即动态无功补偿装置的一种。

1无功补偿的定义电网输送的功率包括两部分：即有功功率和无功功率。

直接消耗电能，把电能转变为机械能、热能、化学能或声能等，利用这些能做功的称为有功功率。

不消耗电能，只是把电能转换为另一种形式的能，并且，这种能是在电网中与电能进行周期性转换，这部分功率称为无功功率，如电磁元件建立磁场所用的电能。

无功功率作为电气设备能够做功的必备条件，对供电系统和负荷的运行是十分重要的。

这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的，所以在电网的合理位置安装无功补偿装置是非常必要的。

无功补偿装置作为电力供电系统中的一个至关重要的装置，主要是通过减少供电变压器和电力传输线路的损耗，从而在一定程度上可以提高整个电力系统的供电效率。

变电一次设计中无功补偿的设计分析经济建设的发展，有效的提高了人们的生活水平，所以对变电一次设计和无功补偿进行设计探讨，采用无功补偿的方式维护电力系统的正常运行，可以进一步保障我国电力行业发展的需要，在电能资源方面也可以进行很好的控制，并降低对电能的消耗。

因此，电力系统的管理者和执行者需要具备良好的专业知识储备，进一步提高自身实力，让专业素养和自身实践相结合，用来更好地发展无功补偿技术。

标签：变电一次设计;无功补偿;设计1.无功补偿的简单介绍无功补偿主要的目的是提高电网功率因数从而达到降低供电系统中线路的损耗，这种技术能够把感性功率与容性功率并联之后当作转化器进而完成能量转化，并且在无功功率的输出过程中两者能够通过特殊的方式进行补偿。

感性功率负荷主要指的是电动机以及变压器等，而容性功率负荷主要指的是电容器，通过两者的并联能够降低无功功率在电网中存在的比率，这样就可以大幅度降低相关线路和设备由于传递无功功率而造成的电能损耗。

2.变电一次设计中无功补偿设计的重要性如今，在经济社会发展过程中，变电站综合自动化技术得到了社会各界的广泛关注，并推动我国电网功能朝着多元化的方向发展，现如今这一技术正成为我国经济发展态势中尤为重要的一部分。

我国社会经济的繁荣昌盛与人们赖以生活的电力行业的发展是分不开的。

电力行业的进一步发展，影响的不仅仅是我国经济的发展，同时也可以满足广大人民群众的日常生活，确保社会秩序的和平、稳定。

在无功补偿设计和变电一次设计的实际应用中存在着一些电力系统漏洞，为了进一步推动我国电力行业在各个方面的积极进步，需要从制定相关的明确目标和改善方案等措施入手，从而实现国计民生的稳定发展。

作为电力系统中比较关键的组成部分，变电站是不可或缺并且无以替代的，变电站的安全运行是确保供电系统安全、可靠运行的关键。

同时，在电力系统中，变电站是分配能源的主体，其在电能输送和传递方面起到很好的连接作用。

作为电力系统运作的关键环节，在变电站设计过程中，要做好电气主接线的设计工作，以确保电力系统的正常运行。

变电设计中的无功补偿探究摘要：我国的电力系统，其电力负荷多数以感性负荷为主，电网除了向电力系统提供有功功率以外，还要对电力提供无功功率。

在电力系统正常运行的过程中，电源发出的无功功率是系统负荷和网络无功损耗的总和，这是以同一时间段的角度来讲的，也就是说如果无功功率不足，就会造成电源电压降低。

为了能够保证电力系统运行电压水平可以达到标准，要求电力系统的无功功率要始终保持一个平衡的状态。

关键词：无功补偿；变电设计1 无功补偿的基本概念无功补偿的全称为无功功率补偿，在我国的供电网络系统中，无功补偿提高了供电网络功率因数，同时可以降低供电设备和电力传送线路的损耗，并且能够提高供电效率。

总体而言，无功补偿装置的存在之于整个供电系统网络都有着决定性的作用和意义，其在供电系统中有着很重要的位置并能充分发挥作用，为整个供电系统带来了很大收益。

但是，如果在整个供电系统中无功补偿装备没有被合理的利用，很有可能导致整个供电系统的瘫痪，进而成为一种潜在隐患。

所以，能否合理利用供电系统中的无功补偿装备，也成为了电力供应工程中的一道值得思考的难题。

现实生活中，无功补偿基本有以下几种：有功功率、无功功率、视在功率。

1.1 有功功率（P）有功功率指：在一定周期内的交流电路中，电源会产生瞬时功率变化和变动平均值的情况，而供电传输线路在传输过程当中受到电阻影响下的电能和功率损耗的能源，称之为有功功率。

通常情况下用 P 来表示这种能源。

1.2 无功功率（Q）在通常情况下无功功率是指：电容和电感在整个输电线路中正常运作时，通过电源将电能转化为其他形式的能储存起来，在需要运作时，就进行逆向能量释放，将其他形式的能量转化为电能供给使用。

这一无功转化的过程做需要的功率为无功功率。

因为这个转化的过程没有受到其他外在条件的影响，这是单纯的能量与能量的相互转化，在转化过程中也没有发生其他的能变变动，所以说这是一个无功转化的过程，这种无功转化就叫做无功功率，用 Q 表示。

简析变电设计中无功补偿装置的设计方式任君四川电力设计咨询有限责任公司，四川成都 610041摘要：城市化进程的加快以及人们生活水一平的提高，对于电力系统供电的稳定性和可靠性提出了更改的一要求，在电力系统运行中，存在相应的无功负荷，做好相应的无功功率补偿，可以对电网电压进行有效调整，提升电网运行的稳定性。

本文主要分析了变电设计中无功补偿装置的设计方式。

关键词：变电设计；无功补偿装置；设计方式中图分类号：TM761.12 文献标识码：A 文章编号：1671-5810(2015)44-0156-021 导言我国电力系统一直处于稳定发展的状态，尤其是21世纪以后，电网的建设规模与覆盖面积不断扩大，但是由于我国地理环境、国民经济发展环境、水资源环境等条件的限制，使得国内电厂建设陷入分布不均、供电不良的困境为了解决这一问题，克服电网供电不良的困难，就必须采取措施，提高电网中电能的输送质量，为减少电网线路损耗、维持电网运行稳定、提高人民用电质量提供有力保障。

鉴于无功功率传送对电网电压、电能质量以及功率损耗有着严重影响，因此对变电设计中的无功补偿进行探讨便显得尤为重要。

2 无功补偿在电力系统中的重要作用在电力系统中无功补偿的主要目的是减少有功功率及电压的损耗，通过局部有效补偿的方式，对电网的供电环境和供电质量进行改善。

无功补偿的重要作用主要体现在以下几个方面:一是在供电过程中，可以有效减少供电没备以及输配电线路带来的损耗以及电能的损失，提升供电没备的供电能力，减小设备容量，节约成本；二是能够有效提升供电的功率因数，提升对于电能的利用效率，减少供电过程中存在的电压流失；三是可以减少电费开支降低供电成本，推动我我电力行业的稳定健康发展。

3 无功补偿的基本原理因为在无功功率进行传输的过程中加重了输电网络的负荷，从而造成输电线路上的电压损耗过大，输电系统的电压下降问题。

针对这一问题就要进行就近和就地的补偿。

通过在输电线路中并联电容器的方式可以达到补偿和平衡电气设备感性无功功率的目的。

简析变电设计中无功补偿装置的设计方式郝静泊摘要：无功补偿就是通过并联的方式将带有容性以及感性两种功率负荷的装置安装在同一线路上，如此，两种负荷装置就能当作一种能量的转换器，实现两者的能量的相互转换，其输出的无功功率也能实现互相补偿的作用。

运用到变电设计中就是将原本是电网或变压器输出的无功功率，变成交流电力容器来输出。

本文主要分析了变电设计中无功补偿装置的设计方式的优化对策。

关键字：变电设计；无功补偿装置；作用；设计我国用户用电功率是比较大的，而随着城市化进程的不断加快，城市用户的不断增大，各类电气设备数量急剧增加，电力系统无法满足大功率负荷，就易出现供电不良、供电分布不均等现象，无功补偿就是无功功率补偿，在电网系统之中进行无功补偿，可以使电网功率因数提升，从而减少电压输送过程中的损耗，这样就可以起到提升电功率，改善用电环境。

因此，各个供电部门应与时俱进、开拓创新，不断探索运用新型的先进无功补偿方式手段，认真做好无功补偿装置设计工作，致力于输电事业可持续健康发展。

1无功补偿的相关概念和原理无功补偿是对无功功率补偿的简称，在供电系统中，主要功能是提高电网的功率因数，降低供电变压器以及输电线路的损耗，提高供电效率，改善供电环境。

因此，无功补偿装置在电力系统中可以说是不可或缺的。

对无功补偿装置进行合理选择，可以有效减少电网损耗，提升供电质量，而如果选择不当，则可能导致电压波动、谐波增大等问题。

在电网输出的功率中，包括了有功功率和无功功率两个部分，有功功率主要是直接消耗电能，将其转化为其他形式的能，如热能、机械能、化学能等，并利用这些能做功；无功功率则不直接消耗电能，同样是将电能转化为另一种形式的能，这种能是电气设备做功的必备条件，同时可以在电网中实现与电能的周期性转换。

而无功补偿的基本原理，是将具有容性功率负荷的装置与具有感性功率负荷的装置在同一个电路上实现并联，使得能量可以在两种负荷之间相互流通，从而利用容性负荷输出的无功功率，对感性负荷所需要的无功功率进行补偿。
