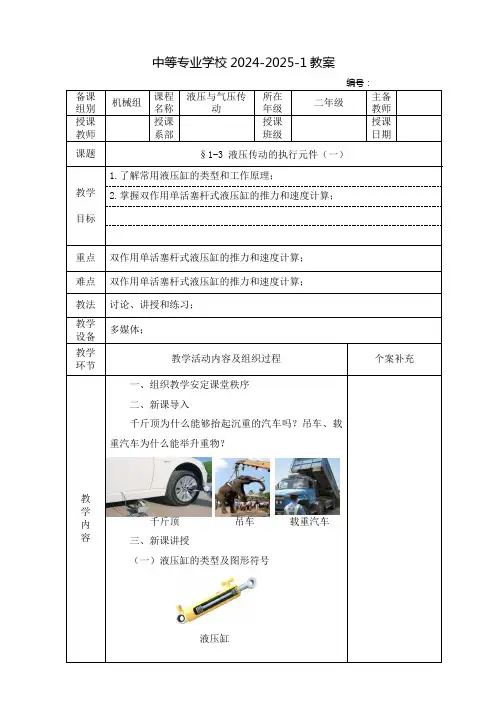

中等专业学校2024-2025-1教案编号：备课组别机械组课程名称液压与气压传动所在年级二年级主备教师授课教师授课系部授课班级授课日期课题§1-3 液压传动的执行元件（一）教学目标1.了解常用液压缸的类型和工作原理；2.掌握双作用单活塞杆式液压缸的推力和速度计算；重点双作用单活塞杆式液压缸的推力和速度计算；难点双作用单活塞杆式液压缸的推力和速度计算；教法讨论、讲授和练习；教学设备多媒体；教学环节教学活动内容及组织过程个案补充教学内容一、组织教学安定课堂秩序二、新课导入千斤顶为什么能够抬起沉重的汽车吗？吊车、载重汽车为什么能举升重物？千斤顶吊车载重汽车三、新课讲授（一）液压缸的类型及图形符号液压缸教学内容1.液压缸的类型及图形符号2.典型液压缸（1）双作用单杆液压缸1）结构和工作原理活塞的一端有杆，而另一端无杆，活塞两端的有效作用面积不等。

在工作中，一端进油，另一端回油，压力油作用在活塞上使得活塞杆前伸或后退。

2）双作用单杆液压缸的安装方式缸体固定活塞杆固定3）工作特点①工作台往复运动速度不相等工作台向右运动：教学内容工作台向左运动：②活塞两个方向的作用力不相等压力油进入无杆腔：压力油进入有杆腔：活塞杆伸出时速度慢，推力大；活塞杆退回时速度快，推力小.③可作差动连接F3 =F1－F2工作台向右运动，有杆腔排出的油液进入无杆腔，无杆腔得到的总流量增加，活塞向右移动速度加快。

（2）双作用双杆液压缸双作用双杆液压缸的活塞两端都带有活塞杆，缸体两端设有进、出油口。

教学环节教学活动内容及组织过程个案补充教学内容1—导向套2—缸盖3—活塞杆4—活塞5—缸体工作特点1）工作台往复运动速度和液压推力相等2）可适应不同的工作环境四、课堂小结1.了解常用液压缸的类型和工作原理；2.掌握双作用单活塞杆式液压缸的推力和速度计算；五、布置作业完成课课练。

板书设计教后札记中等专业学校2024-2025-1教案编号：备课组别机械组课程名称液压与气压传动所在年级主备教师授课教师授课系部授课班级授课日期课题§1-3 液压传动的执行元件（二）教学目标1.了解常用液压缸的类型和工作原理；2.掌握双作用单活塞杆式液压缸的推力和速度计算；重点双作用单活塞杆式液压缸的推力和速度计算；难点双作用单活塞杆式液压缸的推力和速度计算；教法讨论、讲授和练习；教学设备多媒体；教学环节教学活动内容及组织过程个案补充教学内容一、组织教学安定课堂秩序二、新课导入三、新课讲授（一）液压缸的类型及图形符号1.液压缸的类型及图形符号2.典型液压缸（1）双作用单杆液压缸（2）双作用双杆液压缸（3）其他液压缸简介1)单作用柱塞缸①压力油的作用只能产生单向运动教学内容②成对使用得到双向运动2)伸缩缸由两级或多级活塞缸套装而成，前一级活塞缸的活塞就是后一级活塞缸的缸筒.3.液压缸的密封、缓冲及排气(1)液压缸的密封1）间隙密封在活塞上开出小沟槽，完全依靠活塞与缸筒间的精密配合保证密封效果.2）密封圈密封1—前端盖2—活塞3—缸体4—后端盖5、7—动密封6、8—静密封①O形橡胶密封圈用耐油橡胶制成，依靠装配后产生的压缩变形实现密封教学内容②Y形橡胶密封圈油的压力使两唇边紧压在两结合面上实现密封，密封能力随压力的升高而提高，有自动补偿能力③V形组合密封圈V形密封圈被压环压紧在支承环上时，V形密封环变形而起密封作用。

液压与气压传动课教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理通过示意图展示液压与气压传动的工作过程第二章：液压元件2.1 液压泵讲解液压泵的分类和工作原理分析各种液压泵的特点和应用范围2.2 液压缸介绍液压缸的分类和工作原理讲解液压缸的结构和性能要求第三章：液压系统的设计与维护3.1 液压系统的设计原则分析液压系统设计的基本原则讲解液压系统设计的方法和步骤3.2 液压系统的维护与管理介绍液压系统的维护内容和注意事项分析液压系统故障的原因和排除方法第四章：气压传动基础4.1 气压传动的概念和工作原理讲解气压传动的特点和应用范围通过示意图展示气压传动的工作过程4.2 气压元件介绍气压泵、气缸等气压元件的结构和工作原理分析各种气压元件的特点和应用范围第五章：气压系统的应用实例5.1 气压控制系统讲解气压控制系统的组成和工作原理分析气压控制系统的应用实例5.2 气压动力系统介绍气压动力系统的组成和工作原理讲解气压动力系统的应用实例第六章：液压系统的应用实例6.1 液压机械控制系统讲解液压机械控制系统的组成和工作原理分析液压机械控制系统的应用实例6.2 液压伺服系统介绍液压伺服系统的组成和工作原理讲解液压伺服系统的应用实例第七章：气压传动系统的设计与维护7.1 气压系统的设计原则分析气压系统设计的基本原则讲解气压系统设计的方法和步骤7.2 气压系统的维护与管理介绍气压系统的维护内容和注意事项分析气压系统故障的原因和排除方法第八章：液压与气压传动的节能与环保8.1 液压与气压传动的节能技术讲解液压与气压传动节能的技术和方法分析节能技术在液压与气压传动中的应用实例8.2 液压与气压传动的环保问题介绍液压与气压传动对环境的影响讲解液压与气压传动环保问题的解决方法第九章：液压与气压传动的技术发展9.1 新型液压与气压传动技术讲解新型液压与气压传动技术的研究和发展分析新型技术在液压与气压传动中的应用实例9.2 液压与气压传动技术的未来发展趋势介绍液压与气压传动技术的未来发展趋势分析未来技术对液压与气压传动行业的影响第十章：实验与实训10.1 液压与气压传动实验安排液压与气压传动的基本实验项目，如液压泵性能实验、液压缸动作实验等讲解实验目的、实验设备和实验步骤10.2 液压与气压传动实训安排液压与气压传动的实训项目，如液压控制系统安装与调试、气压系统设计等讲解实训目的、实训设备和实训步骤第十一章：液压与气压传动的仿真与优化11.1 液压与气压传动仿真技术介绍液压与气压传动仿真技术的基本概念和作用讲解仿真软件的选择和使用方法11.2 液压与气压传动系统的优化分析液压与气压传动系统优化的目的和方法介绍常见的液压与气压传动系统优化技术第十二章：液压与气压传动的故障诊断与维修12.1 液压与气压传动故障诊断技术讲解液压与气压传动故障诊断的方法和流程分析常见故障的原因和解决方法12.2 液压与气压传动设备的维修与保养介绍液压与气压传动设备维修保养的基本知识讲解维修保养的注意事项和常规操作第十三章：案例分析与讨论13.1 液压与气压传动案例分析提供液压与气压传动领域的实际案例，进行分析和讨论引导学生从案例中学习液压与气压传动的设计与应用经验13.2 液压与气压传动技术讨论组织学生对液压与气压传动技术的发展进行讨论引导学生关注液压与气压传动技术的创新与应用第十四章：课程设计与实践14.1 液压与气压传动课程设计安排学生进行液压与气压传动系统的课程设计指导学生完成设计任务，包括系统选型、参数计算、图纸绘制等14.2 液压与气压传动实践项目安排学生参与液压与气压传动实践项目指导学生将理论知识应用于实践，提高实际操作能力第十五章：总结与展望15.1 课程总结回顾整个液压与气压传动课程的主要内容和知识点强调重点和难点，帮助学生巩固所学知识15.2 液压与气压传动技术展望展望液压与气压传动技术的未来发展趋势激发学生对液压与气压传动技术的兴趣和热情重点和难点解析。
