流体力学孔口管嘴出流与管路水力计算流体力学是研究流体运动和力学性质的物理学科。
在水力学中,孔口管嘴出流和管路水力计算是流体力学的一个重要应用。
1.孔口管嘴出流孔口管嘴出流是指在一定压力差下,流体从孔口或管嘴中流出的现象。
它是一种自由射流,不受管道限制,流速和流量可以自由变化。
对于理想流体来说,根据贝努利定律和连续性方程,可以得出孔口管嘴出流速度的计算公式:v = √(2gh)其中,v为出流速度,g为重力加速度,h为液面距离孔口或管嘴的高度差。
可以看出,出流速度与液面高度差成正比,与重力加速度的平方根成正比。
对于真实流体来说,考虑到粘性和摩擦等因素,出流速度会稍有减小。
此时,可以使用液体流量系数进行修正。
液体流量系数是指实际流量与理论流量之比,一般使用实验数据来确定。
根据实验结果,可以通过乘以液体流量系数来修正出流速度的计算。

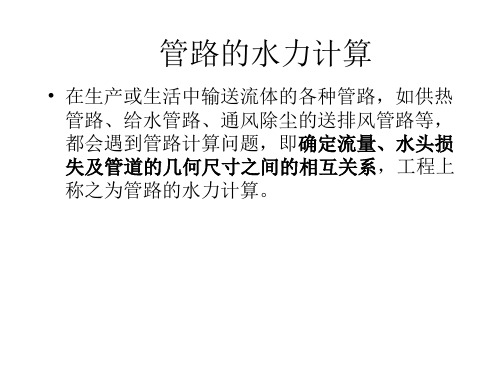

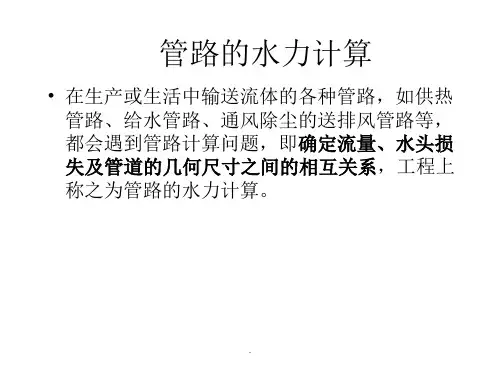

管路水力计算是指在给定管道材料、管径和流体性质的条件下,计算流体在管路中的流动状态、压力损失以及流量等参数。
管路水力计算是实际工程中常见的问题,它可以帮助我们了解管道的输送性能和节能问题。
管道中的流体运动受到多个因素的影响,包括管道长度、管道粗糙度、流速、流量等。
在水力学计算中,一般常用的公式有达西公式和罗斯诺-魏谢巴赫公式。
达西公式可以用来计算管道中流体的摩阻损失,它的计算公式为:ΔP=λ(L/D)(v^2/2g)其中,ΔP为管道中的压力损失,L为管道长度,D为管道直径,v为流速,g为重力加速度,λ为摩阻系数,也称为达西摩阻系数。
罗斯诺-魏谢巴赫公式则可以用来计算管路中流体的水力损失,它的计算公式为:ΔP=ρ(h_f+h_m)其中,ΔP为管路中的总压力损失,ρ为流体密度,h_f为摩阻压力损失,也称为莫阿P(Moody)摩阻,h_m为各种表面或局部的附加压力损失。
除了达西公式和罗斯诺-魏谢巴赫公式,还有一些经验公式和图表可以用来计算管路的压力损失和流量。
这些公式和图表都是根据实验数据和经验总结得出的,可以帮助工程师在实际应用中进行快速计算。
流体力学管路水力的计算一.问题提出为了实现在已知参数(总流量、粘度、管长、管径、粗糙度、总作用水头等)的情况下,能直接算出已知管路系统的基本流动参数(流速、分流量、损失因数、雷诺数、沿裎损失因数等)的目的,为此特别编写了简单管路系统流动参数计算的程序。
该程序能实现串联和并联管路系统流动参数的计算。
需要指明的是,由于本人编程能力有限,且为了能计算书上例题的管路系统,故第二类问题的串联管路系统有且仅有两个串联管子,其余均为三个管子串联或并联。
二.数学模型及算法1.算法首先,将已知参数的实际管路系统抽象简化为理想物理模型,并根据管路系统类型进行分类;然后,对其进行理论分析,计算出流动参数的计算方程;最后,通过编程实现对所求流动参数的计算。
2.数学模型(1)串联管路系统的第一类问题已知流过串联管路的流量,介质参数(),管路参数(),求所需要的总水头。
如下图:设为入口损失因数,对A、B两截面列伯努力方程有根据连续性方程的又由,由公式可以计算出,从而求出h。
(2)串联管路系统的第二类问题已知总水头h,介质参数(),管路参数(),求通过的流量如下图:设为入口损失因数,对A、B两截面列伯努力方程有根据连续性方程的由此可得又,,由公式可以计算出。
将算出的与所取得对比,若二者之差均满足所取得精度,则计算结束,否则令作为新的重新计算为止。
最终可得流量(3)并联管路系统的第一类问题已知两点间的压力降(即能量损失)h,介质参数(),管路参数(),求总流量如下图:先取const,(i=1,2,3,下同);由达西公式可求得所以由公式可以计算出,将算出的与所取得对比,若二者之差均满足所取得精度,则计算结束,否则令作为新的重新计算为止。
则(4)并联管路系统的第二类问题已知总流量,介质参数(),管路参数(),求各分支管路的流量及能量损失h如下图:根据经验,先取h=const;由此h值根据并联管路第一类问题计算出各分支管路的流量(i=1,2,3,下同);则蒋总流量按如下分配用计算出的流量,结合公式、,可以计算出,从而求出;若中任两个之差满足给定精度,则h为所求值,否则令h=,从头重新计算,直到满足精度为止。
水力计算公式选用水力计算是指利用水的流动性质进行流量、压力和速度等相关参数的计算。
在水力学中,常用的水力计算公式主要有流量计算公式、速度计算公式和压力计算公式。
下面将介绍几种常用的水力计算公式。
一、流量计算公式:1.泊松公式:流量计算公式是通过测定流速和截面积的方式来计算流量。
泊松公式是最常用的流量计算公式之一,其公式为:Q=A×v其中,Q为流量,A为流体通过的截面积,v为流速。
2.管道流量公式:当涉及到管道流量计算时,可以使用伯努利公式来计算流量,伯努利公式为:Q=π×r²×v其中,Q为流量,r为管道的半径,v为流速。
3.梯形槽流量公式:当涉及到梯形槽流量计算时,可以使用曼宁公式来计算流量,曼宁公式为:Q=(1.49/A)×R^(2/3)×S^(1/2)其中,Q为流量,A为梯形槽的横截面积,R为梯形槽湿周和横截面积之比,S为梯形槽的比降,1.49为曼宁系数。
二、速度计算公式:1.波速计算公式:在涉及到波浪速度计算时,可以使用波速公式进行计算,波速公式的一般形式为:c=λ×f其中,c为波速,λ为波长,f为频率。
2.重力加速度和液体高度差计算公式:当涉及到重力加速度和液体高度差计算时,可以使用水头计算公式,水头计算公式的一般形式为:H=v²/2g+z其中,H为水头,v为速度,g为重力加速度,z为液体的高度。
三、压力计算公式:1.应力计算公式:当涉及到液体对物体的压力计算时,可以使用应力计算公式,应力计算公式的一般形式为:P=F/A其中,P为压力,F为受力大小,A为受力的面积。
2.流体静压力计算公式:当涉及到流体的静压力计算时,可以使用静压力计算公式,静压力计算公式的一般形式为:P=ρ×g×h其中,P为压力,ρ为流体密度,g为重力加速度,h为液体的高度。
以上是一些常用的水力计算公式,可以根据不同的情况和具体要求选择合适的公式进行计算。
一、管路水力计算的基本原理1、一般管段中水的质量流量G,kg/h,为已知;根据G查询热水采暖系统管道水力计算表,查表确定比摩阻R后,该管段的沿程压力损失Py=Rl就可以确定出来;局部压力损失按下式计算1Σξ--------表示管段的局部阻力系数之和,查表可知;可求得各个管段的总压力损失22、也可利用当量阻力法求总压力损失:当量阻力法是在实际工程中的一种简化计算方法;基本原理是将管段的沿程损失折合为局部损失来计算,即34式中ξd——当量局部阻力系数;计算管段的总压力损失ΔP可写成5令ξz h = ξd +Σξ式中ξz h|——管段的这算阻力系数6又7则8设管段的总压力损失9各种不同管径的A值和λ/d值及ξz h可查表;根据公式9编制水力计算表;3、当量长度法当量长度法是将局部损失折算成沿程损失来计算的一种简化计算方法,也就是假设某一管段的局部压力损失恰好等于长度为ld的某段管段的沿程损失,即10式中ld为管段中局部阻力的当量长度,m;管段的总压力损失ΔP可写成ΔP = Py + Pj = Rl + Rld = Rlzh 11式中lzh为管段的折算长度,m;当量长度法一般多用于室外供热管路的水力计算上;二、热水采暖系统水力计算的方法1、热水采暖系统水力计算的任务a、已知各管段的流量和循环作用压力,确定各管段管径;常用于工程设计;b、已知各管段的流量和管径,确定系统所需的循环作用压力;常用于校核计算;c、已知各管段管径和该管段的允许压降,确定该管段的流量;常用于校核计算;2、等温降法水力计算方法2-1 最不利环路计算1最不利环路的选择确定采暖系统是由各循环环路所组成的,所谓最不利环路,就是允许平均比摩阻最小的一个环路;可通过分析比较确定,对于机械循环异程式系统,最不利环路一般就是环路总长度最长的一个环路;2根据已知温降,计算各管段流量式中Q——各计算管段的热负荷,W;tg——系统的设计供水温度,℃;tg——系统的设计回水温度,℃;3根据系统的循环作用压力,确定最不利环路的平均比摩阻Rpj式中Rpj——最不利环路的平均比摩阻,Pa/mΔP——最不利环路的循环作用压力,Paα——沿程压力损失占总压力损失的估计百分数,查表确定其值Σl——环路的总长度,m4根据Rpj和各管段流量,查表选出最接近的管径,确定该管径下管段的实际比摩阻和实际流速v;5确定各管段的压力损失,进而确定系统总的压力损失;2-2 其他环路计算其他环路的计算是在最不利环路计算的基础上进行的;应遵循并联环路压力损失平衡的规律,来进行各环路的计算;应用等温降法进行水力计算时应注意:(1)如果系统位置循环作用压力,可在总压力损失之上附加10%确定;(2)各并联循环环路应尽量做到阻力平衡,以保证各环路分配的流量符合设计要求;但各并联环路的阻力做到绝对平衡是不可能的,允许有一个差额,但不能过大,否则会造成严重失调;(3)散热器的进流系数跨越式热水采暖系统中,由于一部分直接经跨越管流入下层散热器,散热器的进流系数α取决于散热器支管、立管、跨越管管径的组合情况和立管中的流量、流速情况,进流系数可查图4-3确定;等温降法简便,易于计算,但不易使个并联环路阻力达到平衡,运行时易出现近热远冷的水平失调问题;2-3不等温降法的水力计算方法所谓不等温降的水力计算,就是在单管系统中各立管的温度各不相等的前提下进行水力计算;它以并联环路各节点压力平衡的基本原理进行水力计算;这种计算方法对各立管间的流量分配,完全遵守并联环路节点压力平衡的水力学规律,能使设计工况与实际工况基本一致;进行室内热水采暖系统不等温降的水力计算时,一般从循环环路的最远立管开始;(1)首先任意给定最远立管的温降;一般按设计温降增加2-5℃;由此求出最远立管的计算流量Gj ;根据该立管的流量,选用R或v值,确定最远立管管径和环路末端供、回水干管的管径及相应的压力损失值; (2)确定环路最末端的第二根立管的管径;该立管与上述计算管段为并联管路;根据已知节点的压力损失ΔP,选定该立管管径,从而确定通过环路最末端的第二根立管的计算流量及其计算温度降;(3)按照上述方法,由远至近,一次确定出该环路上供、回水干管各管段的管径及其相应附压力损失以及各立管的管径、计算流量和计算温度降;(4)系统中有很多分支循环环路时,按上述方法计算各个分支循环环路;计算得出的各循环环路在节点压力平衡状况下的流量总和,一般都不会等于设计要求的总流量,最后需要根据并联环路流量分配和压降变化的规律,对初步计算的个循环环路的流量、温降和压降进行调整;最后确定各立管散热器所需的面积;。
