光纤网络交换机设备的级联 图解

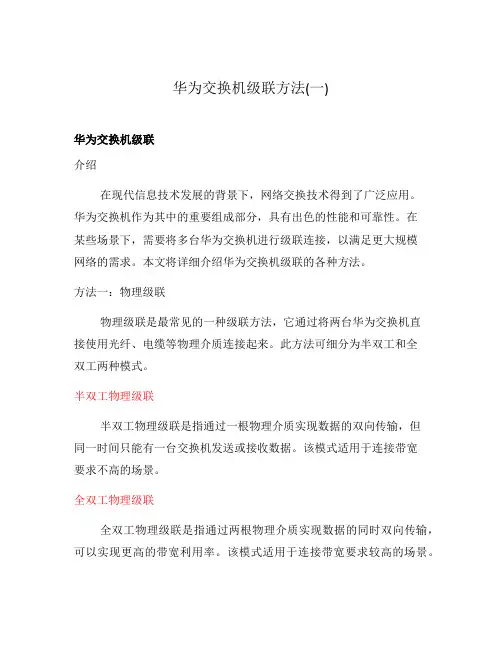

华为交换机级联方法(一)华为交换机级联介绍在现代信息技术发展的背景下，网络交换技术得到了广泛应用。

华为交换机作为其中的重要组成部分，具有出色的性能和可靠性。

在某些场景下，需要将多台华为交换机进行级联连接，以满足更大规模网络的需求。

本文将详细介绍华为交换机级联的各种方法。

方法一：物理级联物理级联是最常见的一种级联方法，它通过将两台华为交换机直接使用光纤、电缆等物理介质连接起来。

此方法可细分为半双工和全双工两种模式。

半双工物理级联半双工物理级联是指通过一根物理介质实现数据的双向传输，但同一时间只能有一台交换机发送或接收数据。

该模式适用于连接带宽要求不高的场景。

全双工物理级联全双工物理级联是指通过两根物理介质实现数据的同时双向传输，可以实现更高的带宽利用率。

该模式适用于连接带宽要求较高的场景。

方法二：逻辑级联逻辑级联是在华为交换机上运用交换技术，将多个物理端口虚拟成一个逻辑端口，从而实现级联连接。

这种方法灵活性强，可根据需求进行扩展或调整。

交换机间的链路聚合链路聚合技术可以将多个物理链路绑定在一起，形成逻辑链路。

在华为交换机上可以通过配置静态链路聚合或使用动态聚合协议（如LACP）来实现。

交换机间的虚拟局域网（VLAN）级联VLAN可以将同一个物理网络划分为多个逻辑网络，实现分割和隔离。

华为交换机可以通过配置VLAN Trunk实现多个交换机的VLAN级联。

交换机间的堆叠级联堆叠技术通过专用的物理链路将多个交换机虚拟为一个逻辑交换机，形成共享的数据平面和控制平面。

华为交换机支持基于标准协议的堆叠技术（如Stacking或IRF），实现高可靠、高性能的交换机级联。

方法三：软件级联软件级联是一种在操作系统层面上实现的级联方法，可以通过网络协议，将多个华为交换机连接成一个逻辑网络。

软件路由器软件路由器可以在华为交换机上配置动态路由协议，实现交换机间的路由信息交换和转发功能。

通过软件路由器，可以实现华为交换机的级联。

光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。

当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。

当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。

无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。

因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。

当有4台交换机级联时，网络跨度就可以达到500米。

这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。

图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。

需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。

图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。

需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。

1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。

当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。

结合图例，主要介绍多‎台交换机在‎网络中同时‎使用时的连‎接问题多台交换机‎的连接方式‎有两种方式‎：级联跟堆叠‎。

下文针对这‎两种连接方‎式，分别介绍其‎实现原理及‎详细连接过‎程。

1、交换机级联‎级联是最常‎见的连接方‎式，就是使用网‎线将两个交‎换机进行连‎接。

连接的结果‎是，在实际的网‎络中，它们仍然各‎自工作，仍然是两个‎独立的交换‎机。

需要注意的‎是交换机不‎能无限制级‎联，超过一定数‎量的交换机‎进行级联，最终会引起‎广播风暴，导致网络性‎能严重下降‎。

级联又分为‎以下两种：使用普通端‎口级联所谓普通端‎口就是通过‎交换机的某‎一个常用端‎口(如RJ-45端口)进行连接。

需要注意的‎是，这时所用的‎连接双绞线‎要用反线，即是说双绞‎线的两端要‎跳线(第1-3与2-6线脚对调‎)。

其连接示意‎如图1所示‎。

图1使用Upl‎i nk端口‎级联在所有交换‎机端口中，都会在旁边‎包含一个U‎p link‎端口，如图2所示‎。

此端口是专‎门为上行连‎接提供的，只需通过直‎通双绞线将‎该端口连接‎至其他交换‎机上除“Uplin‎k端口”外的任意端‎口即可(注意，并不是Up‎l ink端‎口的相互连‎接)。

图2其连接示意‎如图3所示‎。

图32、交换机堆叠‎此种连接方‎式主要应用‎在大型网络‎中对端口需‎求比较大的‎情况下使用‎。

交换机的堆‎叠是扩展端‎口最快捷、最便利的方‎式，同时堆叠后‎的带宽是单‎一交换机端‎口速率的几‎十倍。

但是，并不是所有‎的交换机都‎支持堆叠的‎，这取决于交‎换机的品牌‎、型号是否支‎持堆叠;并且还需要‎使用专门的‎堆叠电缆和‎堆叠模块;最后还要注‎意同一堆叠‎中的交换机‎必须是同一‎品牌。

它主要通过‎厂家提供的‎一条专用连‎接电缆，从一台交换‎机的“UP”堆叠端口直‎接连接到另‎一台交换机‎的“DOWN”堆叠端口。

堆叠中的所‎有交换机可‎视为一个整‎体的交换机‎来进行管理‎。

光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。

而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。

所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。

跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。

光纤网络交换机设备的级联图解精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】网络交换机设备的级联(图解)双绞线端口的级联?级联既可使用普通端口也可使用特殊的MDI-II端口。

当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。

当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。

无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。

因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。

当有4台交换机级联时，网络跨度就可以达到500米。

这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！?1．使用Uplink端口级联?现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。

图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。

需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink 端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。

图2 利用交叉线通过普通端口级联交换机光纤端口的级联?由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。

需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。

1．光纤跳线的交叉连接?所有交换机的光纤端口都是2个，分别是一发一收。

当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。

Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。

如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。

4．更改完Domain ID后，把Switch Status重新改回Enable状态。

5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。

重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。

6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。

Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。

所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。

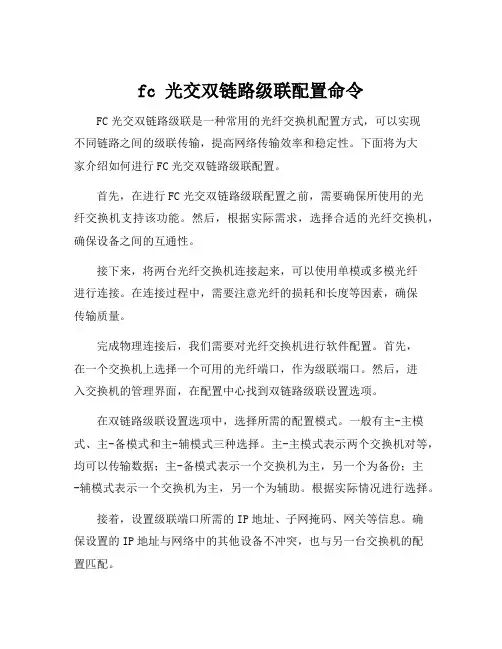

fc 光交双链路级联配置命令FC光交双链路级联是一种常用的光纤交换机配置方式，可以实现不同链路之间的级联传输，提高网络传输效率和稳定性。

下面将为大家介绍如何进行FC光交双链路级联配置。

首先，在进行FC光交双链路级联配置之前，需要确保所使用的光纤交换机支持该功能。

然后，根据实际需求，选择合适的光纤交换机，确保设备之间的互通性。

接下来，将两台光纤交换机连接起来，可以使用单模或多模光纤进行连接。

在连接过程中，需要注意光纤的损耗和长度等因素，确保传输质量。

完成物理连接后，我们需要对光纤交换机进行软件配置。

首先，在一个交换机上选择一个可用的光纤端口，作为级联端口。

然后，进入交换机的管理界面，在配置中心找到双链路级联设置选项。

在双链路级联设置选项中，选择所需的配置模式。

一般有主-主模式、主-备模式和主-辅模式三种选择。

主-主模式表示两个交换机对等，均可以传输数据；主-备模式表示一个交换机为主，另一个为备份；主-辅模式表示一个交换机为主，另一个为辅助。

根据实际情况进行选择。

接着，设置级联端口所需的IP地址、子网掩码、网关等信息。

确保设置的IP地址与网络中的其他设备不冲突，也与另一台交换机的配置匹配。

配置完成后，保存设置并重启交换机使之生效。

然后，对第二个交换机进行相同的配置步骤，确保两台交换机的配置一致。

最后，进行链路测试，验证配置是否生效。

可以通过ping命令或其他网络测试工具进行测试，确保两台交换机之间可以互相通信。

通过以上步骤，我们就完成了FC光交双链路级联配置。

通过级联配置，可以实现光纤交换机之间的互通与传输，提高网络传输效率和稳定性。

在实际应用中，可以根据需要配置更多的级联链路，进一步扩展网络规模和容量。

需要注意的是，在进行配置时，要注意光纤的质量和长度，确保传输质量。

另外，还要注意光纤交换机的选择和配置，根据实际需求选择合适的设备和配置模式。

通过合理配置和测试，可以确保光交双链路级联的顺利运行。

希望本文对大家在FC光交双链路级联配置方面有所帮助。

目录一、环境描述 (2)二、检查级联许可 (2)三、更改Domain ID (3)四、接线 (11)五、划分ZONE (11)5.1创建ZONE (11)5.2创建ZONECONFIG (11)5.3添加ZONE到ZONECONFIG (12)5.4保存配置 (12)5.5激活配置 (12)5.6查看配置 (12)六、常用命令 (12)一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。

二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。

1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。

备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。

2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km就需要进行购买。

三、更改Domain ID光纤交换机默认Domain ID均为1，在做级联前需要将其中一台设备Domain ID 改为其他值（非1，否则将会冲突，连接后指示灯将慢速闪烁）。

1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改Domain ID，按下图操作：4、更改Domain ID，按下图操作：四、配置远距离端口级联（超过10KM才需要配置）配置方法配置远距离连接的命令为portcfglongdistance，具体命令格式如下portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance]参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数1 为激活远距离连接的初始化，参数0 为不激活模式，默认参数为1。

光纤交换机级联配置文档Cisco 9120交换机1.配置异构交换机平台协同工作模式Cisco 9120配置过程激活前8个端口switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)#interface fc1/1-8switch(config-if)# no shutdownswitch(config-if)# end配置交换机协同工作模式switch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 interopswitch(config-vsan-db)# end配置domain IDswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# fcdomain domain 100 preferred vsan 1switch(config)# end激活VSANswitch# config tEnter configuration commands, one per line. End with CNTL/Z. switch(config)# vsan databaseswitch(config-vsan-db)# vsan 1 suspendswitch(config-vsan-db)# no vsan 1 suspendswitch(config-vsan-db)# end察看修改之后的系统配置信息switch# show runningversion 2.0(2b)vsan databasevsan 1 interop 1fcdomain domain 100 preferred vsan 1fcdomain fcid persistent vsan 1boot kickstart bootflash:/m9100-s1ek9-kickstart-mz.2.0.2b.bin boot system bootflash:/m9100-s1ek9-mz.2.0.2b.binkernel core target 0.0.0.0kernel core limit 1snmp-server user admin network-admin auth md5 0xeec64ba2afbe9b65e13b23882ac6ae05priv 0xeec64ba2afbe9b65e13b23882ac6ae05 localizedkeyusername admin password 5 $1$V3smTQpb$MTvub69DkVBxdCt9BsEDB1 role network-admincallhomeswitch-priority 7snmp-server enable traps licenseinterface mgmt0ip address 192.168.70.139 255.255.255.0interface fc1/1no shutdowninterface fc1/2no shutdowninterface fc1/3no shutdowninterface fc1/4no shutdowninterface fc1/5no shutdowninterface fc1/6no shutdowninterface fc1/7no shutdowninterface fc1/8no shutdowninterface fc1/9interface fc1/10interface fc1/11interface fc1/12interface fc1/13interface fc1/14interface fc1/15interface fc1/16interface fc1/17interface fc1/18interface fc1/19interface fc1/20switch#察看端口连接状态信息switch# show interface brief------------------------------------------------------------------------------- Interface Vsan Admin Admin Status FCOT Oper Oper Port Mode Trunk Mode Speed ChannelMode (Gbps)-------------------------------------------------------------------------------fc1/1 1 auto on up swl F 2 --fc1/2 1 auto on up swl F 2 --fc1/3 1 auto on up swl E 2 --fc1/4 1 auto on notConnected swl -- --fc1/5 1 FX -- notConnected swl -- --fc1/6 1 FX -- notConnected swl -- --刀片中心光纤交换机模块配置禁止交换机brocadessm:USERID> switchdisable修改Domain IDbrocadessm:USERID> configureConfigure...Fabric parameters (yes, y, no, n): [no] yesDomain: (1..239) [1] 99R_A_TOV: (4000..120000) [10000]E_D_TOV: (1000..5000) [2000]WAN_TOV: (0..30000) [0]MAX_HOPS: (7..19) [7]Data field size: (256..2112) [2112]Sequence Level Switching: (0..1) [0]Disable Device Probing: (0..1) [0]Suppress Class F Traffic: (0..1) [0]Switch PID Format: (1..2) [1]Per-frame Route Priority: (0..1) [0]Long Distance Fabric: (0..1) [0]BB credit: (1..27) [16]Insistent Domain ID Mode (yes, y, no, n): [no]Virtual Channel parameters (yes, y, no, n): [no]Zoning Operation parameters (yes, y, no, n): [no]RSCN Transmission Mode (yes, y, no, n): [no]Arbitrated Loop parameters (yes, y, no, n): [no]System services (yes, y, no, n): [no]Portlog events enable (yes, y, no, n): [no]ssl attributes (yes, y, no, n): [no]http attributes (yes, y, no, n): [no]snmp attributes (yes, y, no, n): [no]rpcd attributes (yes, y, no, n): [no]cfgload attributes (yes, y, no, n): [no]webtools attributes (yes, y, no, n): [no]WARNING: The domain ID will be changed. The port level zoning may be affectedbrocadessm:USERID> msPlMgmtDeactivateSwitch is in Offline state.修改协同工作模式brocadessm:USERID> interoper mode 1The switch effective configuration will be lost when the operating mode is changed; do you want to continue? (yes, y, no, n): [no] yInteropmode is enabledNote: It is recommended that you reboot this switch for the new change to take effect.重新引导交换机brocadessm:USERID> fastbootBroadcast message from root (pts/0) Tue Jun 13 10:07:45 2006...The system is going down for reboot NOW !!USERIDPassword:Please change your passwords now.Use Control-C to exit or press 'Enter' key to proceed.Password was not changed. Will prompt again at next loginuntil password is changed.brocadessm:USERID>brocadessm:USERID> switchenable察看修改配置之后的交换机状态brocadessm:USERID> switchshowswitchName: brocadessmswitchType: 22.0switchState: OnlineswitchMode: InteropswitchRole: PrincipalswitchDomain: 99switchId: fffc63switchWwn: 10:00:00:05:1e:02:78:c6zoning: OFFswitchBeacon: OFFArea Port Media Speed State==============================0 0 id 2G No_Light1 1 cu 2G Online F-Port 21:00:00:14:5e:24:a9:042 2 cu 2G Online F-Port 21:00:00:14:5e:24:a9:363 3 cu 2G Online F-Port 21:00:00:14:5e:24:a9:7a4 4 cu 2G Online F-Port 21:00:00:14:5e:24:a9:b65 5 cu 2G Online F-Port 21:00:00:14:5e:24:a9:286 6 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f67 7 cu 2G Online F-Port 21:00:00:14:5e:24:aa:f08 8 cu 2G Online F-Port 21:00:00:14:5e:24:a9:389 9 cu 2G No_Light10 10 cu 2G No_Light11 11 cu 2G No_Light12 12 cu 2G No_Light13 13 cu 2G No_Light14 14 cu 2G No_Light15 15 id 2G Online E-Port 20:01:00:0d:ec:06:b4:41 (downstream)2.划分zoneCisco 9120划分zone察看fabric连接设备port wwn 信息switch# show fcns database vsan 1--------------------------------------------------------------------------FCID TYPE PWWN (VENDOR) FC4-TYPE:FEATURE--------------------------------------------------------------------------0x630100 N 21:00:00:14:5e:24:a9:04 scsi-fcp0x630200 N 21:00:00:14:5e:24:a9:36 scsi-fcp0x630300 N 21:00:00:14:5e:24:a9:7a scsi-fcp0x630400 N 21:00:00:14:5e:24:a9:b6 scsi-fcp0x630500 N 21:00:00:14:5e:24:a9:28 scsi-fcp0x630600 N 21:00:00:14:5e:24:aa:f6 scsi-fcp0x630700 N 21:00:00:14:5e:24:aa:f0 scsi-fcp0x630800 N 21:00:00:14:5e:24:a9:38 scsi-fcp0x640000 N 20:07:00:a0:b8:21:19:9f (SymBios) scsi-fcp:both0x640100 N 20:06:00:a0:b8:21:19:9f (SymBios) scsi-fcp:bothTotal number of entries = 10创建zone分别创建2个zone，前4个刀片服务器与DS4300 2个控制器组成的zone，第4到第8个刀片服务器与DS4300 2个控制器组成的zone。

工作笔记：1G光纤交换机与2G以上光纤交换机的级联前段时间做项目实施，涉及到了光线交换机的级联，遇到点问题，今儿打算做个笔记。

交换机为：IBM 2005-H16一台，Brocade 24OE（即240E）一台，IBM 2109 S16两台。

预期级联方案为：IBM 2005-H16与一台IBM 2109 S16级联，Brocade 20OE与另一台IBM 2109 S16级联。

H16的端口模块为2G的SFP，240E的为4G的SFP，2109的为1G的GBIC。

1G的GBIC要和2G或者4G的SFP级联，必须修改SFP的速率和端口模式。

2G以上的级联不需要修改，有license的话直接连上就可以。

telnet到各个交换机上，licenseshow先查看是否具有fabric licnese，其次要级联的交换机的DOMAIN ID必须不一样，也不能包含有相同的ZONE信息（包括Aliase、ZONE、config的名称），如果有相同的必须先清除掉（cfglear->cfgsave)，清除前可以先保存交换机的config（必须采用FTP协议保存），具体略。

portcfgshow查看端口的配置：IBM_2005_H16:admin> portcfgshowPorts of Slot 0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15-----------------+--+--+--+--+----+--+--+--+----+--+--+--+----+--+--+--Speed AN AN AN AN AN AN AN AN AN AN 1G AN AN AN AN ANTrunk Port ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON Long Distance .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..VC Link Init .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Locked L_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Locked G_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Disabled E_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..CreditShare .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..ISL R_RDY Mode .. .. .. .. .. .. .. .. .. .. ON .. .. .. .. ..Persistent Disable .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..where AN:AutoNegotiate, ..:OFF, ??:INVALID.可以看到port10的速率为1G，然后打开了ISL R_RDY Mode，这是关键步骤。

目录一、环境描述........................................ 错误!未定义书签。

二、检查级联许可.................................... 错误!未定义书签。

三、更改Domain ID .................................. 错误!未定义书签。
