电子科技大学电路理论期末考试习题库

模拟电子电路_杭州电子科技大学2中国大学mooc课后章节答案期末考试题库2023年1.以下电极名称哪一个不属于MOS器件?答案:基极2.在下述几种击穿现象中，哪类击穿是不可逆的？（）答案:热击穿3. NEMOSFET饱和区的工作条件为VGS Vt, VDS VGS-Vt。

答案:>,>4.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均为电流跟随器结构。

答案:CG，CB5.分析MOS和BJT的三种基本组态结构，有明显的对应结构，其中（）和（）组态均存在米勒倍增效应，因而均为窄带放大器。

答案:CS，CE6.下面对PN结单向导电性描述合理的有（）。

答案:反偏时几乎没有电流通过反偏时PN结等效为一个大电阻正向导通，反向截止7.下列关于BJT和FET的描述正确的是（）答案:BJT为流控器件，FET为压控器件BJT为双极型器件，FET为单极型器件8.共源（CS）放大器交流通路中，若引入源极电阻，关于其作用说法正确的是（）答案:控制的大小，避免因_过大产生非线性失真稳定静态工作点拓展放大器的带宽9.当环境温度升高时，PN结（）。

答案:半导体中的本征激发增强反向饱和电流增大10.与同类型、同偏置的电阻型负载差放放大器相比，有源负载差放放大器（）。

答案:采用单端输出方式，但具有类似前者双端输出时的效果，甚至性能更好差模增益大大提高单端输出时共模抑制比更高广泛用于集成电路设计中11.N型半导体带负电，P型半导体带正电答案:错误12.在画放大器直流通路时，所有电容应短路，所有电感应开路答案:错误13.限幅电路仅能利用二极管的单向导电性实现。

答案:错误14.BJT和MOSFET管在集成电路中除了作为放大管使用外，还有另外两个作用分别是电流源和有源负载答案:正确15.有源负载结构既能用于CE组态，也能用于CB和CC组态。

答案:正确。

电子科技大学“机械设计制造及其自动化”《模拟电路基础》23秋期末试题库含答案第1卷一.综合考核(共20题)1.三极管的击穿电流ICEO是()。

A.基极开路时的集电极电流B.发射极开路时的集电极电流C.基极短路时的集电极电流D.发射极短路时的集电极电流2.差动放大电路依靠电路的对称性以及共模负反馈来抑制零点漂移。

()A.正确B.错误3.为了稳定静态工作点，应在放大电路中引入()。

A.电流负反馈B.电压负反馈C.直流负反馈D.交流负反馈4.电流求和负反馈使输人电阻减少；电压求和负反馈使输人电阻()。

A.增加B.不变C.减少5.6.功率放大器的效率是()。

A.平均输出功率与平均输入功率之比B.平均输出功率与晶体管平均消耗的功率比C.最大不失真平均输出功率与电源提供的平均功率总功率之比D.晶体管上平均消耗的功率与电源提供的平均功率总功率之比8.向放大器输入正弦电压。

当输出是非正弦的周期电压时，该放大器一定产生了()。

A.频率失真B.相位失真C.削波失真D.非线性失真9.在热激发条件下，少数价电子获得足够激发能，进入导带，产生()。

A.负离子B.空穴C.正离子D.电子-空六对10.要求得到一个由电流控制的电流源，应引入()负反馈。

A.电压串联B.电压并联C.电流串联D.电流并联11.半导体中的载流子为()。

A.电子B.空穴C.正离子D.电子和空穴12.产生零点漂移的原因主要是晶体管参数受温度的影响。

()A.正确B.错误13.在绝对零度时，本征半导体中()载流子。

A.有B.没有C.少数D.多数14.N沟道结型场效应管的夹断电压VP为()。

A.正值B.负值C.零15.差分放大电路端输出时，主要靠电路的对称性来抑制温漂。

()A.错误B.正确16.反馈放大电路由()电路和()网络组成。

A.基本放大B.反馈C.正反馈D.负反馈17.18.集成运放中间级的作用是()。

A.提高输人电阻B.提高共模抑制比C.提高放大倍数19.20.为了抑制直流放大器的温漂输出，应该采用()。

2009-2010 第一学期期末试卷一、（30分）问答题（共30分，共6小题，每小题5分）1.求解放大电路静态工作点有哪三种方法，在模拟电路课程中以哪种方法为主？2.在计算放大电路中场效应管的静态工作点时，为什么没有输入特性曲线（或方程）可用？而可以用什么特性曲线（或方程）？3.为什么BJT比FET的输出特性曲线更容易受温度影响？4.放大电路中，你认为稳定静态工作点的措施有哪些？5.放大电路中，负载电容会影响上转折频率还是下转折频率？6.与甲类功放相比较，从效率和失真两方面给出乙类功放的特点？它有哪些方面需要改进？改进后的功放电路称为什么类型功放？二、放大电路如图1所示。

已知R c=1kΩ，R1=R f1=R f2=20kΩ，R s=10 kΩ，r be=1kΩ，β=100。

下转折频率f L=100Hz。

（共15分）1．确定电容C D的值；（8分）2．求源电压增益A vs=V o/V s（7分）三、电路如图2所示。

已知R c=100kΩ，R3=50 kΩ，R z=1.8 kΩ，V CC=V EE=12V，所有三极管均为硅管，且β=50，V BE=0.7V，r ce3=200 kΩ，二极管稳定电压V z=6.8V，r z很小。

（共15分）1．求Q1的静态工作点；（4分）2．求差模电压增益A vd=v od/v id和共模电压增益A vc=v oc/v ic (式中v id=v1-v2，v ic=(v1+v2)/2)；（8分）3．求共模抑制比CMRR。

（3分）四、负反馈放大器如图3所示。

已知β=50，r be=1 kΩ。

（共25分）1．判断交流反馈类型；（3分）2．画出A电路和B电路；（5分）3．求基本放大器的增益A和反馈系数B；(8分)4．计算输入电阻R in和输出电阻R out；（4分）5．计算闭环源电压增益A vsf=v o/v s；（3分）6．若假定该负反馈为深度负反馈，估算闭环源电压增益A vsf=v o/v s。

电子线路分析基础_西安电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.电路如图所示，已知【图片】>>1，【图片】=0.7V，要求【图片】=1mA，则【图片】为（）【图片】。

【图片】参考答案:4.3k2.若想增大输入电阻，且保持放大器稳定，放大器应引入（）反馈。

参考答案:串联负3.放大器输入单一频率的信号时，不会出现线性失真。

参考答案:正确4.图示电路，若想实现输出电压稳定，则应该在（）引入反馈支路。

【图片】参考答案:①和③之间5.图示电路中，【图片】和【图片】特性完全相同，则输出电阻约为【图片】。

【图片】参考答案:正确6.图示电路是一个两级放大器。

【图片】参考答案:错误7.图示电路为三级放大器电路。

【图片】参考答案:错误8.图示电路中，【图片】和【图片】特性完全相同，下列叙述正确的是（）。

【图片】参考答案:为CE组态放大器、为CB组态放大器。

9.无外加电压时，PN结中没有载流子的运动。

参考答案:错误10.在OCL乙类功放电路中，若最大输出功率为12W，则电路中功放管的集电极最大功耗约为（）W。

参考答案:2.411.放大器的非线性失真与输入信号频率大小有关。

参考答案:错误12.电路如图所示，已知【图片】=4mS，【图片】=【图片】。

电路的输出电阻为（）【图片】。

【图片】参考答案:20k13.某放大器的交直流负载线如图所示，忽略晶体管的饱和压降，则最大不失真输出电压振幅值为（）V。

【图片】参考答案:314.某放大电路的幅频特性渐进线波特图如图所示，由此可知中频电压放大倍数为（）dB。

【图片】参考答案:4015.电路如图所示，深度负反馈条件下的电压放大倍数为（）。

【图片】参考答案:5116.若想减少输出电阻，且保持放大器稳定，放大器应引入（）反馈。

参考答案:电压负17.负反馈可以改善放大器的性能，相应的代价是使得放大倍数下降。

参考答案:正确18.直接耦合的放大器，带宽为无穷大。

电子科技大学22春“电子信息工程”《高频电路》期末考试高频考点版（带答案）一.综合考核(共50题)1.高频功率放大器大多工作在()工作状态。

A.A类B.B类C.C类D.以上都不是参考答案：C2.属于频谱的线性搬移过程的有()A.振幅调制B.频率调制C.相位调制D.角度解调参考答案：A3.以下哪些功能模块不需要高频振荡器?()A.信号源B.载波信号C.本地振荡信号D.放大器参考答案：D4.发送设备不完成下列哪项功能?()A.调制B.上变频C.下变频D.功率放大参考答案：C5.利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选()A.欠压B.临界C.过压参考答案：C6.下图的输入电阻为()。

A.3.2KΩB.1.6KΩC.2.4KΩD.1.8KΩ参考答案：B7.欲提高功率放大器的效率，应使放大器的工作状态为()A.甲类B.乙类C.甲乙类D.丙类参考答案：D8.调频振荡器回路由电感L和变容二极管组成，L=2uH，变容二极管参为：，调制电压为，则由调制信号引起的载频漂移为()。

A.0.08MHzB.0.12MHzC.0.16MHzD.0.24MHz参考答案：C9.高频谐振放大器中，哪些不是造成工作不稳定的主要因素?()A.集电结电容B.基极电感C.环境温度的改变会使晶体管参数发生变化D.负载阻抗过大，增益过高引起的自激振荡参考答案：B10.为提高振荡频率的稳定度，高频正弦波振荡器一般选用()A.LC正弦波振荡器B.晶体振荡器C.RC正弦波振荡器参考答案：B11.图1-2所示电路为()电路A.集电极串馈电路B.集电极并馈电路C.基极串馈电路D.基极并馈电路参考答案：A12.高频小信号放大器的电压放大倍数K为()。

A.B.C.D.参考答案：D13.某发射机输出级在负载上的输出信号为，则总的输出功率为()。

A.0.08wB.0.09wC.0.05wD.0.01w参考答案：B14.高频谐振功率放大器用于基极调幅，谐振功放的工作状态是()。

电子科技大学《电路分析基础》20春期末考试
一、单选题
1.正弦稳态电路中,若无源单口网络吸收的复功率图80j60 VA,则功率因数()。

A.0.6
B.0.4
C.0.3
D.0.8
正确答案：D
2.图示一阶电路中,开关在t0时打开，求i 图()。

图
A.3 A
B.2 A
C.4 A
D.0 A
正确答案：D
3.若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为()。

A.图
B.图
C.图
D.图
正确答案：C
4.图示一阶电路中,开关在t0时打开，求a，b两点间的电压图图()。

图
A.3 V
B.2 V
C.4 V
D.0 V
正确答案：D
5.一段导体的电阻为图，将其对折后的等效电阻为()
A.图
B.图
C.图D图
正确答案：B
6.通过一个理想独立电压源的电流数值及其方向
A.必定大于零, 仅取决于外电路, 与电压源无关
B.可为任意值, 仅取决于电压源, 与外电路无关
C.必定大于零, 取决于外电路与电压源本身
D.可为任意值, 取决于外电路与电压源本身
正确答案：D
7.图示理想变压器变比为12，则Uo应为()。

图
A.Ui
B.2Ui
C.0.5Ui
D.4Ui。

1.三相线路发生的各种短路中，〔〕是对称的A.单相短路接地B.两相短路接地C.三相短路D.两相短路【参考答案】：C2.变压器等值参数中，反映变压器铜损耗的是〔〕A.电阻B.电抗C.电导D.电纳【参考答案】：A3.在变压器额定电压标定中，一次侧额定电压〔〕用电设备额定电压。

A.小于B.等于C.大于D.高5%【参考答案】：B4.对闭环网络的潮流计算中，需要首先找到网络的〔〕，从此节点打开网络。

A.电压最高点B.等电压点C.功率分点D.电压零点【参考答案】：C5.纵差动保护是利用比拟被保护元件各端电流的〔〕原理构成的。

A.幅值B.频率和幅值C.相位和频率D.幅值和相位【参考答案】：D6.电力系统负荷备用容景一般为最大发电负荷的〔〕A.15%-20%B.10%-20%C.5%-10%D.2%-5%【参考答案】：D7.在短路电流实用计算中，各台发电机用〔〕作为等值电抗。

A.次暂态电抗B.暂态电抗C.同步电抗D.高频电抗【参考答案】：A8.对发生不对称短路时的短路电流分析方法，一般采用〔〕。

A.等值电路法B.对称分量法C.等面积法D.最小二乘法【参考答案】：B9.在所有的短路中，最严重的短路是〔〕。

A.单相接地短路B.两相问短路C.两相接地短路D.三相短路【参考答案】：D10.三相线路发生的各种短路中，〔〕的短路电流最大。

A.单相短路接地B.两相短路接地C.两相短路D.三相短路【参考答案】：D11.变压器等值参数中，反映变压器励磁损耗的是〔〕A.电阻B.电抗C.电导D.电纳【参考答案】：D12.对称短路是指〔〕。

A.单相接地短路B.两相问短路C.两相接地短路D.三相短路【参考答案】：D13.短路电流最大瞬时值称作〔〕A.三相短路电流B.冲击电流C.励磁电流D.短路全电流【参考答案】：B14.变压器等值参数计算时，假设额定电压单位是kV,短路损耗为kW,电阻为Q ,那么额定容景单位是〔〕A.kWB.kVAC.MVAD.MVar【参考答案】：C15.三相线路发生的各种短路中，〔〕的短路发生几率最高。

桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。

A 、5V B 、－5V C 、11V D 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。

A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A 、 1A B 、2A C 、－1AD 、 5A图24、如图2所示电路，I 1=( )。

A 、 B 、－1A C 、 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流装订线内请 勿答题源与任意二端元件( )，可以等效为电流源。

（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①，②，②，① C 、② ，①， ② ，① D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。

其独立电源置零是指（ ）。

A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、Ω B 、Ω C 、Ω D 、51Ω8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、D 、3A图5Ω4ab6VΩ6V 3V11、如图6所示单口网络相量模型的等效阻抗等于（ ） A 、(3+j4) ΩB 、 ΩC 、+ ΩD 、+ Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 B 、 C 、 D 、13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

………密………封………线………以………内………答………题………无………效……电子科技大学二零XX 至二零XX 学年第X 学期期终考试模拟集成电路原理课程考试题 A 卷（120分钟）考试形式：开卷考试日期20XX 年月日课程成绩构成：平时10 分，期中0 分，实验10 分，期末80 分一二三四五六七八九十合计一．选择题（共20题，每题2分，共40分）1.对于MOS管, 当W/L保持不变时, MOS管的跨导随漏电流的变化是( B )A. 单调增加B. 单调减小C. 开口向上的抛物线D.开口向下的抛物线.2. 对与MOS器件,器件如果进入饱和区, 跨导相比线性区将( A )Ａ增加 B.减少 C不变 D 可能增加也可能减小3. 在W/L相同时, 采用”折叠”几何结构的MOS管较普通结构的MOS管, 它的栅电阻( C )A 增大B 不变C 减小D 可能增大也可能减小4. 关于衬底PNP,下列说法正确的是( A )A．所有衬底PNP集电极电压必须相同.B．所有衬底PNP发射极电压必须相同.C．所有衬底PNP基极电压必须相同.D．所有衬底PNP各个电极电压可以任意设定5. 对于扩散电阻, 其宽度越大, 则电阻值越易做得( A )A 精确, B误差大, C 误差可大可小, D电阻间的相对误差大.6. 室温下, 扩散电阻阻值的温度系数为( A )A 正, B零, C负, 可正可负7.在集成电路中决定互联线宽度的因素有( A )A．大电流密度限制.B．Si-Al互熔问题.C．互联线的温度系数………密………封………线………以………内………答………题………无………效……D．是否形成欧姆接触.8. 套筒式共源共栅运放和折叠式共源共栅运放相比, 它的( B )较大些A. 最大电压输出摆幅B. 差模增益C. 极点频率D.功耗9.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响10.差分对中, 不影响其共模抑制比的因素为( C )A．差分管的对称性B．电流源的交流阻抗C．输入电压幅度D．电阻R C1和R C2的对称性11. Cascode电流镜的最小输出电压V MIN(out)的值为( C )A．V ON+V TN B.2(V ON+V TN) C. 2V ON+V TN D. V ON+2V TN12.对于ED NMOS基准电压源电路, 其中的两个NMOS的工作状态为( A )A, 都是饱和区B. 一个是饱和区, 一个是线性区C 都是线性区D都是亚阈值区13正偏二级管正向压降具有( B )温度特性.A . 零 B. 负 C. 正 D. 可正可负14. MOS共栅放大器的特点是( D )A．放大器输入输出反相, 输入阻抗高B．放大器输入输出同相, 输入阻抗高………密………封………线………以………内………答………题………无………效……C．放大器输入输出反相, 输入阻抗低D．放大器输入输出同相, 输入阻抗低15. 电路的主极点是( D )A离原点最远的极点, 它对应电路的-3dB带宽B 离原点最远的极点, 它对应电路的单位增益带宽C离原点最近的极点, 它对应电路的单位增益带宽D.离原点最近的极点, 它对应电路的-3dB带宽16.在CMOS差分输入级中, 下面的做法哪个对减小输入失调电压有利( C )A．增大有源负载管的宽长比.B．提高静态工作电流..C．增大差分对管的沟道长度和宽度D．提高器件的开启(阈值)电压17.在差分电路中, 可采用恒流源替换”长尾”电阻. 这时要求替换”长尾”的恒流源的输出电阻( A )A．越高越好, B.越低越好 C. 没有要求D. 可高可低18. 和共源极放大器相比较, 共源共栅放大器的密勒效应要( A )A.小得多B相当, C 大得多. D不确定19.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响20.对于差分对的版图设计下列（ D ）图最优.………密………封………线………以………内………答………题………无………效……二． 简答题（共5题，每题4分， 共20分）1. 画出共源共栅放大器基本结构, 简述其工作原理及特点.答:基本原理：M1为输入器件，M2为共源共栅器件，共源级M1将输入电压信号Vin 转换为电流信号g m Vin ，该电流信号流入M2漏端，从其源端输入到负载。

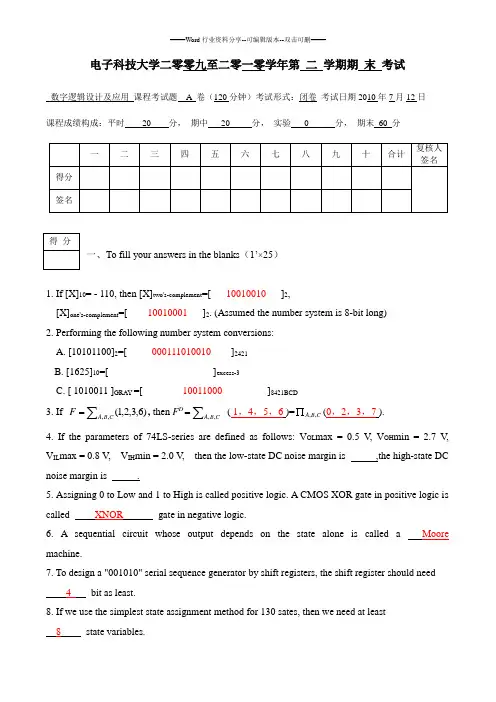

电子科技大学二零零九至二零一零学年第 二 学期期 末 考试数字逻辑设计及应用 课程考试题 A 卷（120分钟）考试形式：闭卷 考试日期2010年7月12日课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末 60 分一、To fill your answers in the blanks （1’×25）1. If [X]10= - 110, then [X]two's-complement =[ 10010010 ]2,[X]one's-complement =[ 10010001 ]2. (Assumed the number system is 8-bit long) 2. Performing the following number system conversions: A. [10101100]2=[ 000111010010 ]2421B. [1625]10=[]excess-3C. [ 1010011 ]GRAY =[10011000 ]8421BCD3. If ∑=C B A F ,,)6,3,2,1(, then F D ∑=C B A ,,( 1，4，5，6 )=C B A ,,∏(0，2，3，7 ).4. If the parameters of 74LS-series are defined as follows: V OL max = 0.5 V , V OH min = 2.7 V , V IL max = 0.8 V , V IH min = 2.0 V , then the low-state DC noise margin is ,the high-state DC noise margin is .5. Assigning 0 to Low and 1 to High is called positive logic. A CMOS XOR gate in positive logic is called XNOR gate in negative logic.6. A sequential circuit whose output depends on the state alone is called a Moore machine.7. To design a "001010" serial sequence generator by shift registers, the shift register should need 4 bit as least.8. If we use the simplest state assignment method for 130 sates, then we need at least 8 state variables.9. One state transition equation is Q*=JQ'+K'Q. If we use D flip-flop to complete the equation, theD input terminal of D flip-flop should be have the function D= JQ'+K'Q.10.Which state in Fig. 1 is ambiguous D11.A CMOS circuit is shown as Fig. 2, its logic function z= A’B’+ABFig. 1 Fig. 212.If number [A]two's-complement =01101010 and [B]one's-complement =1001, calculate [A-B]two's-complement and indicate whether or not overflow occurs.(Assumed the number system is 8-bit long)[A-B]two's-complement = 01110000, overflow no13. If a RAM’s capacity is 16K words × 8 bits, the address inputs should be 14bits; We need 8chips of 8K ⨯8 bits RAM to form a 16 K ⨯ 32 bits ROM..14. Which is the XOR gate of the following circuit A .15.There are 2n－n invalid states in an n-bit ring counter state diagram.16.An unused CMOS NOR input should be tied to logic Low level or 0 .17.The function of a DAC is translating the Digital inputs to the same value of analogoutputs.二、Complete the following truth table of taking a vote by A,B,C, when more than two of A,B,C approve a resolution, the resolution is passed; at the same time, the resolution can’t go through if A don’t agree.For A,B,C, assume 1 is indicated approval, 0 is indicated opposition. For the F,A B C F0 0 0 0三、The circuit to the below realizes a combinational function F of four variables. Fill in the Karnaugh map of the logic function F realized by the multiplexer-based circuit. (6’)四、(A) Minimize the logic function expressionF = A·B + AC’ +B’·C+BC’+B’D+BD’+ADE(H+G) （5’）F = A·B + AC’ +B’·C+BC’+B’D+BD’= A·(B ’C )’ +B’·C+BC’+B’D+BD’= A +B’·C+BC’+B’D+BD’+C ’D (或= A +B’·C+BC’+B’D+BD’+CD ’)= A +B’·C+BD’+C ’D (或= A + BC’+B’D +CD ’)(B) To find the minimum sum of product for F and use NAND-NAND gates to realize it （6’）=),,,(Z Y X W F Π(1,3,4,6,9,11,12,14)------3分 F= X ’Z ’+XZ -----2分 =( X ’Z ’+XZ)’’=(( X ’Z ’)’(XZ)’)’ ------1分五、Realize the logic function using one chip of 74LS139 and two NAND gates.（8’）∑=)6,2(),,(C B A F ∑=)3,2,0(),,(E D C GF(A,B,C)=C’∑(1,3) ---- 3分 G(C,D,E)=C’∑(0,2,3) ----3分六、Design a self-correcting modulo-6 counter with D flip-flops. Write out the excitation equations and output equation. Q2Q1Q0 denote the present states, Q2*Q1*Q0* denote the next states, Z denote the output. The state transition/output table is as following.（10’）Q2Q1Q0Q2*Q1*Q0*Z000 100 0100 110 0110 111 0111 011 0011 001 0001 000 1激励方程式：D2=Q0’D1=Q2D0=Q1修改自启动：D2=Q0 +Q2Q1’D1=Q2+Q1Q0’D0=Q1+Q2Q0输出方程式：Z=Q1’Q0得分七、Construct a minimal state/output table for a moore sequential machine, that will detect the input sequences: x=101. If x=101 is detected, then Z=1.The input sequences DO NOT overlap one another. The states are denoted with S0~S3.（10’）For example:X：0 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 0 0 1 1 ……Z：0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 ……state/output tableS X Z 0 1 S0 S0 S1 0 S1 S2 S1 0 S2 S0 S3 0 S3 S0S11 S*八、Please write out the state/output table and the transition/output table and the excitation/output table of this state machine.（states Q2 Q1=00~11, use the state name A~D ）（10’）Transition/output table State/output table Excitation/output tableQ2Q1 X Z 01 00 01 11 1 01 00 10 1 10 01 01 0 11 01 01 1Q2*Q1*SX Z 0 1 A B D 1 B A C 1 CB B 0 DBB1S*Q2Q1 X Z 01 00 01 11 1 01 00 10 1 10 01 01 0 11 01 01 1D2 D1得 分九、Clocked Synchronous State Machine Design（15’）74x163 is a synchronous 4-bit binary counter with synchronous CLEAR input and LOAD input. LD_L=(Q B Q C)', CLR_L=(Q D'Q B)'in the following circuit.1. Finish the logic circuit.2. Draw the state diagram with all states of “Q3Q2Q1Q0” . (“Q3Q2Q1Q0” is the output of 74x163)3. Write the sequence of Y.Y is the output of 74x151. (Assumed state of 74x163 start in Q3Q2Q1Q0=0000.)YCLOCK====Word 行业资料分享--可编辑版本--双击可删====解答：(1) Finish the logic circuit.（见下页图） LD_L=(Q B Q C )', CLR_L=(Q D 'Q B )' (2) Q3Q2Q1Q0: 清零优先级高于置数 0000—0001—0010—0000 0011—00000100—0101—0110—0000 0111—00001000—1001—1010—1011--1100—1101—1110--11001111—1100 (3) Y=010*******Function table for a 74x163Inputs Current State Next state OutputCLR_L LD_L ENT ENP Q D Q C Q B Q A Q D * Q C * Q B * Q A * RCO 0 X X X X X X X 0 0 0 0 0 1 0 X X X X X X D C B A 0 1 1 0 X X X X X Q D Q C Q B Q A 0 1 1 X 0 X X X X Q D Q C Q B Q A 0 1 1 1 1 0 0 0 0 0 0 0 1 0 1 1 1 1 0 0 0 1 0 0 1 0 0 1 1 1 1 0 0 1 0 0 0 1 1 0 1 1 1 1 0 0 1 1 0 1 0 0 0 1 1 1 1 …………. ………….. 0 1 1 1 1 1 1 1 1 0 0 0 0 1====Word行业资料分享--可编辑版本--双击可删====。

电子技术应用实验1（数字电路基础实验）_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.电源电压为5V的TTL门电路的阈值电压最接近以下哪个值？参考答案:1V2.电源电压为5V的CMOS门电路的阈值电压大约为多少？参考答案:2.5V3.用芯片74LS00（4个2输入与非门）实现反相器，未使用的引脚应该如何处理？参考答案:接另一个输入引脚_直接悬空_接5V电源4.在测量电源电压Vcc时，实验箱上指示灯亮，用万用表测量电源电压为5V，但示波器测出为0V，原因可能是示波器探头耦合方式未设置为（）。

参考答案:直流5.在Verilog语言中assign语句是？参考答案:连续赋值语句6.关于Verilog语言中的always语句不正确的是？参考答案:只有wire类型数据可以在这个语句中被赋值7.Vivado中仿真文件的后缀为？参考答案:.v8.74LS163工作于计数状态，CP为2KHzTTL信号。

若用四个发光二极管去看74LS163的四个输出端，四个发光二极管看起来。

参考答案:常亮9.示波器探头衰减开关置为时，输入阻抗更大。

参考答案:10X档10.示波器探头设置中，在探头比为10х时的输入电容比探头比为1X时大。

参考答案:错误11.用双踪示波器同时测试频率不同、周期成整数倍的两个时序波形时，当某信号显示不同步时可能需要。

参考答案:调节触发释抑时间_重新选择示波器的触发源_调节示波器的触发电平位置12.用示波器只观察信号中的交流成分时，输入耦合应选择。

参考答案:交流耦合13.若CD4511输入为4位二进制码1011，其驱动的七段显示器显示是参考答案:无显示14.74LS00用作反相器使用时，下列哪种连接方法正确？参考答案:一个输入端接信号，另一个输入端接高电平_一个输入端接信号，另一个输入端悬空_两个输入端并接信号15.用示波器测量某点的直流电压值，示波器需要做以下哪些设置？参考答案:通道探头的设置和探头上的开关设置相对应_输入耦合方式为直流_对应通道的0V标志在屏幕上_能够在屏幕上看到该直流信号16.在测试74X139的逻辑功能实验中，当G'、A1、A0分别接0、1、0时，哪个端口的输出有效（）。

电子科技大学XXX 学年第二学期“数字逻辑设计及应用”课程考试题（半期）（120分钟） 考试日期20XX 年4月25日I. TO FILL YOUR ANSWERS IN THE “[ ]” (4’ X 10=40) 1. [26.125 ]10 = [1A.2]16 2. (7A .C4)16 = ( 172.61 )8 .3. If [X]10 = -57，then [X]signed-magnitude = [ 10111001 ]2， ( Assumed the number system is 8-bit long ).4. If the signed-magnitude representation is （101101）2 for one number, then it ’s 8-bit two ’s complement representation is( 11110011 )2.5. If number [A] tw o’s -complement =11111001 and [B] two’s -complement =11010101, calculate [A-B] two’s -complement and indicate whether or not overflow occurs.[ A-B ] two’s -complement =[ 00100100 ], overflow[ NO ] 6. The binary number code is (1110101)2, then its corresponding Gray code is ( 1001111). 7. The unused CMOS NAND gate inputs should be tied to logic (____1___) or another input. 8. A CMOS circuit is shown as Fig1，it s’ logic function F =(____(A ⋅B)’______). (positive logic)9. If )(E D C B A F ⋅'+⋅'+=，then dualexpression =D F (___)))(((E D C B A F +'⋅+'⋅=______________).10. If F=∏ABCD (1,6,8,10, 13)，then its invert function expression is ='F ∏ABCD (_0,2,3,4,5,7,9,11,12,14,15__).II. Give your answers whether the statements are true or false(2*5=10)F+E DFig.11. ( F ) If AB=AC is true for logic equation ，then B=C is true.2. ( F ) A product expression for all minterms of a logic function must be 1.3. ( T ) If a logic function )7,3,1(,,C B A F ∏=，then it s’ inverse funcation )7,3,1(,,'C B A F ∑=.4. ( T ) when inputs is one “1” and 1000 “0” for XOR gate, then output is “1”.5. ( T ) A properly designed two-level sum-of-products (AND-OR) circuit has no static-0 hazards.III. there is only one correct answer in the following questions.(3’ X 10=30)1. For a logical function, which representation as follows is one and only （唯一）. ( C )A) logic expression B) logic diagram C) truth table D) timing diagram 2. The following logic expressions, the hazard-free one is ( D ).A) F=B ’C ’+AC+A ’B B) F=A ’C ’+BC+AB ’C) F=A ’C ’+BC+AB ’+A ’B D) F=B ’C ’+AC+A ’B+BC+AB ’+A ’C ’ 3. The output signal of ( A ) circuit is 1-out-of-M code.A) binary decoder B) binary encoder C) seven-segment decoder D) decade counter4. The logic equation for a 2-input,1-bit multiplexer is F=AC+BC ’. If we want to build a two-input OR gate （F=X+Y ）with this multiplexer , show how to tie the input A, B and C? ( A ).A). The input A should be tied to logic “1”, B to X, and C to Y . B). The input A should be tied to X, B to logic “0” and C to Y . C). The input A and B should be tied together to X, and C to Y . D). The input A should be tied to logic “0”, B to X, and C to Y .5. For a NAND gate in positive logic, if negative logic is adopted ，then NAND gate will be changed to （ D ）。

1.正弦稳态电路中,若无源单口网络吸收的复功率＝80＋j60 VA,则功率因数λ＝（）。

A.0.6B.0.4C.0.3D.0.8【参考答案】: D2.图示一阶电路中,开关在t＝0时打开，求i ()＝（）。

A.3 AB.2 AC.4 AD.0 A【参考答案】: D3.若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为（）。

A. B. C.－ D.【参考答案】: C4.图示一阶电路中,开关在t＝0时打开，求a，b两点间的电压()＝（）。

A.3 VB.2 VC.4 VD.0 V【参考答案】: D5.一段导体的电阻为，将其对折后的等效电阻为（）A. B. C.D．【参考答案】: B6.通过一个理想独立电压源的电流数值及其方向A.必定大于零, 仅取决于外电路, 与电压源无关B.可为任意值, 仅取决于电压源, 与外电路无关C.必定大于零, 取决于外电路与电压源本身D.可为任意值, 取决于外电路与电压源本身【参考答案】: D7.图示理想变压器变比为1：2，则Uo应为（）。

A.UiB.2UiC.0.5UiD.4Ui【参考答案】: B8.若电感L＝2H的电流i =2cos(10t+30°)A (设u, i为关联参考方向)，则它的电压u为（）。

A.2cos(10t + 120°)VB.40cos(10t + 120°)VC.40cos(10t +30°)V D.2sin(10t + 30°)V【参考答案】: B9.KVL体现了电路中（）守恒的法则。

A.电荷B.功率C.电压D.能量【参考答案】: D10.正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为（）V。

A.4B.8C.5D.20【参考答案】: A11.正弦稳态电路中，电流超前电压－90°的元件是（）。

A.电阻B.电感C.电容D.二极管【参考答案】: B12.图示含源支路中，=1A , = ( )V。

电子科技大学《电路设计与仿真》20秋期末考试参考答案电子科技大学网络教育考卷（A2卷）
一、分析简答
1、（15分）电路如图所示，变压器副边电压有效值为2U2。

（1）画出u2、uD1和uO的波形；
（2）求出输出电压平均值UO（A V）和输出电流平均值IL（A V）的表达式；（3）二极管的平均电流ID（A V）和所承受的最大反向电压URmax的表达。

解：
（1）全波整流电路，波形如下图
和输出电流平均值I L（A V）为
（2）输出电压平均值U O
（A V）
（3）二极管的平均电流I D
和所承受的最大反向电压U R为
（A V）
2、（15分）试说明下图所示电路中基极电阻Rb的作用？如果去掉基极电阻Rb 会有什么影响？
解：
基极电阻Rb限定三极管的基极电流；由于三极管的发射极电流与发射结电压成指数关系，如果去掉电阻，三极管会因电流过大而烧坏。

3、(15V) 下图所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。

（1）分别计算UI为10V、15V、35V三种情况下输出电压UO的值；
（2）若UI＝35V时负载开路，则会出现什么现象?为什么？
4、（15分）电路如图P1.16所示，晶体管导通时UBE＝0.7V，β=50，UCES=0.7V。

试分析VI为0V、1V、1.5V三种情况下T的工作状态及输出电压uO的值。

图1一、填空题1．五个变量构成的所有最小项之和等于 ( )。

2．已知某数的二进制原码表示为 ( 110110) 2 , 则其对应的8-bit 补码表示为 ( )2。

3．已知∑=CB A F ,,)3,0(，则∑='C B A F ,,（ ）。

4．要使D 触发器按'*Q Q =工作，则D 触发器的输入D=（ ）。

5．用移位寄存器产生1101010序列，至少需要（ ）位的移位寄存器。

二、单项选择题：1. 若要将一异或门当作反相器（非门）使用，则输入端A 、B 端的连接方式是（ ）。

A. A 或B 中有一个接“0”B. A 或B 中有一个接“1”C. A 和B 并联使用D. 不能实现 2．组合电路的竞争冒险是由于（ ）引起的。

A. 电路不是最简B. 电路有多个输出C. 电路中使用不同的门电路D. 电路中存在延时3．某一逻辑函数真值表确定后，下面描述该函数逻辑功能的表达式中，具有唯一性的是（ ）。

A ．该逻辑函数的最简与或式B ．该逻辑函数的积之和标准型C ．该逻辑函数的最简或与式D ．该逻辑函数的和之积式4．若最简状态转换表中，状态数为n ，则所需状态变量数K 为 （ ）的整数．A ．n K 2log =B ．n K 2log <C ． n K 2log ≥D ． n K 2log ≤5．某计数器的状态转换图如图1所示，其该计数器的模为（ ）。

A ． 八 B. 五 C. 四 D. 三三、 组合电路分析：1．求逻辑函数 Z Y X Y X Z X F ⋅'⋅+⋅+⋅'= 的最简积之和表达式。

2．已知逻辑函数∑=ZY X F ,,)7,5,1(， 请写出该函数的标准和（最小项之和）表达式：3．找出逻辑表达式X W Y W F ⋅+'⋅'=对应的电路的所有静态冒险。

四、组合电路设计：1、试用一片三输入八输出译码器74X138和适当的与非门实现函数：∑=Z Y X W F ,,,)15,14,10,6,3(画出电路连接图。
