卷取机作业指导书(1)卷取机作业指导书引言概述:卷取机是一种常见的工业设备,广泛应用于纸张、塑料薄膜、金属板等行业中。
为了确保卷取机的正常运行和操作的安全性,本篇文章将为您提供一份卷取机作业指导书。
该指导书将分为五个部分,分别是:机器操作准备、卷取机的启动与停止、卷取机的操作注意事项、卷取机的故障处理以及卷取机的维护保养。
一、机器操作准备1.1 清理工作区域:在操作卷取机之前,首先要确保工作区域内没有杂物和障碍物,以免影响操作过程中的安全性和效率。
1.2 检查机器设备:仔细检查卷取机的各个部件是否完好无损,如紧固件是否松动、电源线是否接触良好等。
同时,检查卷取机的刀具和刀片是否锋利,并进行必要的更换。
1.3 确保操作人员安全:在操作卷取机之前,操作人员应穿戴好安全装备,如安全帽、防护眼镜、耳塞等,以确保工作过程中的人身安全。
二、卷取机的启动与停止2.1 启动卷取机:按照机器的操作说明书,正确操作卷取机的启动开关,确保机器能够正常启动。
在启动过程中,要注意观察机器是否有异常声音或振动,如有异常应立即停止操作并检查原因。
2.2 停止卷取机:在完成卷取任务后,应按照机器的操作说明书,正确操作卷取机的停止开关,将机器停止运行。
同时,要注意等待机器完全停止后,再进行下一步操作。
2.3 紧急停止:在遇到紧急情况时,需要立即停止卷取机的运行。
可以通过按下紧急停止按钮或拉动急停开关来实现。
操作人员应熟悉紧急停止装置的位置,并在必要时及时使用。
三、卷取机的操作注意事项3.1 控制卷取速度:根据卷取物料的特性和要求,调整卷取机的转速。
过高或过低的转速都可能导致卷取不均匀或卷取不良,影响产品质量。
3.2 控制张力:在卷取过程中,要确保适当的张力,以避免松紧不均或过紧造成的问题。
可以通过调整张力装置或张力控制器来实现合适的张力控制。
3.3 定期检查卷取物料:在卷取过程中,要定期检查卷取物料的质量和状态,如有异常应及时处理。
卷取机作业指导书(1)卷取机作业指导书引言概述:卷取机是一种常用于工业生产中的设备,用于将连续的材料卷取成卷筒状。
为了确保卷取机的正常运行和操作员的安全,本文将详细介绍卷取机的操作指导。
一、设备概述1.1 设备功能卷取机主要用于将连续的材料(如纸张、薄膜等)按照一定规格卷取成卷筒状,方便后续加工或运输。
1.2 设备组成卷取机主要由卷取装置、张力控制装置、导向装置、切割装置、控制系统等组成。
1.3 设备特点卷取机具有卷取速度快、卷取质量高、操作简便等特点,广泛应用于包装、印刷、纺织等行业。
二、操作步骤2.1 准备工作(1)检查卷取机的各个部件是否完好,如卷取装置、张力控制装置等。
(2)确认卷取机的电源是否正常,以及控制系统是否正常启动。
(3)检查卷取机的刀具是否锋利,并做好相关的安全防护措施。
2.2 材料加载(1)将待卷取的材料放置在卷取机的进料装置上,并确保材料的位置正确。
(2)调整导向装置,使材料能够顺利进入卷取装置,并保持稳定的张力。
2.3 卷取操作(1)启动卷取机,调整卷取速度和张力控制装置,以适应材料的特性。
(2)观察卷取过程中的张力变化,根据需要进行调整,确保卷取质量。
(3)当卷取到预定长度或达到预设数量时,及时停止卷取机,并做好记录。
三、安全注意事项3.1 人员安全(1)操作人员应穿戴好防护装备,如安全帽、防护眼镜等。
(2)禁止在卷取机运行时靠近卷取装置,以免发生意外伤害。
3.2 设备安全(1)定期检查卷取机的各个部件是否正常,如电源线、刀具等。
(2)禁止在卷取机运行时进行维修或调整,必要时应切断电源并通知维修人员。
3.3 火灾防范(1)卷取机操作过程中,应保持机器周围的环境整洁,防止杂物堆积。
(2)定期清理卷取机的滚筒和导向装置,防止杂物积聚引发火灾。
四、常见故障及处理方法4.1 卷取不均匀(1)检查卷取装置是否调整正确,如卷取张力是否均匀。
(2)检查导向装置是否调整正确,如材料是否偏移。
1#,2#卸卷控制功能规格书1.工艺过程和工艺设备1.1、工艺过程描述设备的用途是将卷好的钢卷从卷筒上卸下,并运至打捆站。
卸卷小车采用液压缸升降,液压马达走行。
带钢卷取过程中,当卷取即将完了时 ,卸卷车升降台接触钢卷 ,其卸卷小车托辊与卷筒等速旋转直至卷取完了 ,钢卷带头转到带卷下方。
卷取结束后 ,卸卷车上托辊制动并且压住带钢尾部 ,然后卷筒反转收缩 ,侧导板、夹送辊开启,挡板关闭,卷取机外支撑打开,卸卷小车将钢卷取下并送至钢卷提升车,由此再送至带回转台的传递小车。
1.2、工艺设备介绍设备包括卸卷小车和卷取机配套设备,卸卷小车设备如图1:图1:卸卷小车结构图卸卷小车采用液压缸升降,液压马达走行。
托辊采用2个辊子,辊子轴承座用螺栓把合在升降台架上,辊子采用空心辊。
内部用铜套装在通轴上;升降台架采用焊接结构,升降滑道为方形,以防止偏转,其上装有铜滑板。
升降台架上装有制动液压缸,当托辊接触钢卷且钢卷的带行走是靠液压马达通过行星减速机带动销齿传动来实现的,尾在下方被托辊压住时,托辊闸瓦将托辊闸死,防止钢卷在托辊上旋转。
销子固定在固定底座下表面,液压马达及减速机固定在卸卷小车本体上,整个卸卷小车是通过4个辊轮坐落在轨道上的。
卸卷小车的润滑及液压配管通过软管和导程拖链与中间管路联接。
1)用途:设备的用途是将卷好的钢卷从卷筒上卸下,并运至打捆站。
2)技术数据:1.带钢参数:钢卷温度:550℃~650℃。
钢卷宽度:700~1350mm。
钢卷直径:1500~1950mm(max)。
最大卷重:21000kg。
2.设备参数:型式:液压小车式。
传动型式:行走:液压马达驱动;马达型号OMTS250型;工作压力:160bar;行星减速机:型号:RCS 1500D,数比:19.5:1输出扭矩:额定10000N.m;最大20000N.m升降:伺服液压缸;规格:Φ200/Φ125X1150;工作压力:16Mpa;速度:150mm/s。
卷取机使用说明书卷取机使用说明书1设备用途张力卷取机位于出口偏转夹送辊及清刷辊之后,用于建立轧制张力,配合轧机完成张力轧制,并将轧制后的钢带卷成钢卷。
2规格和性能·2.1原料规格:·2.2卷取速度:·2.3穿带速度:·2.4卷取最大张力:……3设备外形图4工作原理与结构特征卷取机位于轧机出口侧,由卷筒,卷筒外支撑,推板,减速机及两台串接电机等组成,用于与轧机间建立张力,配合轧机完成多道次的张力轧制,并卷取经轧机轧制后的铝带。
带套筒轧制减速机换挡后,出口侧套筒装卸装置将套筒送到卷取机卷筒中心后,套筒移入小车退回到原位后,皮带助卷器前进,外支撑液压缸推动摆臂支撑卷筒,卷筒涨缩液压缸推动卷筒内的四棱锥,使卷筒涨缩,活动导板摆动到工作位置,皮带助卷器摆臂摆动与卷取机卷筒形成包角,转向夹送辊将铝带头部送到卷取机卷筒,卷取机开始卷取,皮带助卷器参与工作,在套筒上缠绕2-3圈后形成张力,皮带助卷器摆臂打开,退回,活动导板退回到原位,卷取机加速到机组速度。
卷取即将结束时,卸卷小车鞍座托住铝卷,外支承液压缸动作,将摆臂打开,卷筒缩径,卸卷小车使铝卷从卷筒上卸下运走,当卸卷困难时,推板液压缸推动推板配合卸卷小车卸卷并消除铝卷塔形。
不带套筒轧制减速机换挡后,皮带助卷器前进,外支撑液压缸推动摆臂支撑卷筒,活动导板摆动到工作位置,皮带助卷器摆臂摆动与卷取机卷筒形成包角,转向夹送辊将铝带头部送到卷取机卷筒,卷取机开始卷取,皮带助卷器参与工作,在套筒上缠绕2-3圈后,卷筒涨缩液压缸推动卷筒内的四棱锥,使卷筒涨缩,形成张力,皮带助卷器摆臂打开,退回,活动导板退回到原位,卷取机加速到机组速度。
卷取即将结束时,卸卷小车鞍座托住铝卷,外支承液压缸动作,将摆臂打开,卷筒缩径,卸卷小车使铝卷从卷筒上卸下运走,当卸卷困难时,推板液压缸推动推板配合卸卷小车卸卷并消除铝卷塔形。
1.转向夹送辊将铝带头部送入卷筒及皮带助卷器开口中后,涨缩液压缸才可以涨开卷筒2.卸卷小车鞍座托住铝卷,卷筒缩径后,外支撑才能打开3.外支承摆开后,推板液压缸才可以推动推板卸卷,卸卷小车才能卸卷,出口侧套筒装卸装置才能进行装套筒。

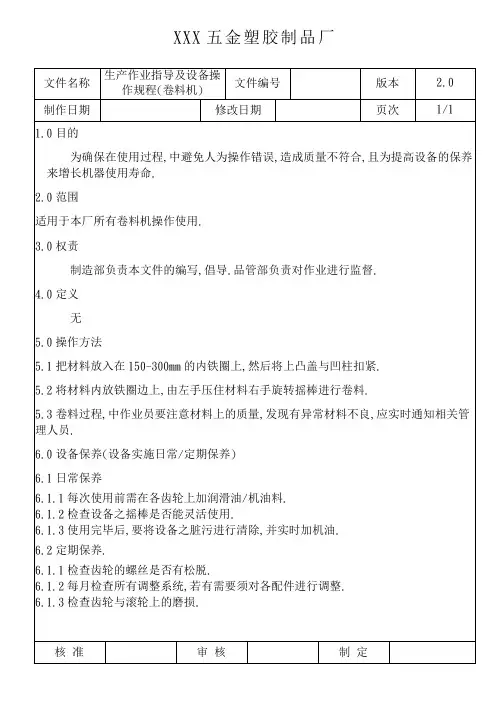

卷取机作业指导书(1)卷取机作业指导书(1)引言概述:卷取机是一种常用于工业生产中的设备,用于将材料或产品卷取成卷或卷筒状。
正确操作卷取机对于保证生产效率和产品质量至关重要。
本文将详细介绍卷取机的操作指导,包括设备的准备、操作方法、注意事项以及常见故障排除方法。
一、设备准备1.1 确认卷取机的型号和规格在操作卷取机之前,首先要确认使用的卷取机的型号和规格。
不同型号和规格的卷取机在操作方法和参数设置上可能存在差异,因此必须准确了解所使用的设备。
1.2 检查设备的工作环境在操作卷取机之前,需要检查设备所处的工作环境是否符合要求。
确保设备周围没有杂物阻碍操作,通风良好,避免因环境原因对设备产生不良影响。
1.3 确认设备的供电和接地情况卷取机通常需要接通电源进行工作,因此在操作之前要检查设备的供电情况是否正常。
同时,还要确保设备接地良好,以防止因电气问题引发安全隐患。
二、操作方法2.1 启动卷取机在启动卷取机之前,需要按照设备说明书的要求进行操作。
通常情况下,需要先将设备接通电源,然后按下启动按钮或拨动开关,等待设备自检完成后即可开始正常操作。
2.2 设置卷取参数根据所卷取的材料或产品的要求,需要设置相应的卷取参数。
这些参数包括卷取速度、张力控制、卷取宽度等。
根据设备的要求,通过控制面板或操作界面进行设置。
2.3 进行卷取操作在设置好卷取参数后,可以开始进行卷取操作。
将待卷取的材料或产品放置在卷取机的供料装置上,并确保材料或产品的位置正确。
然后按下启动按钮,设备将自动进行卷取操作。

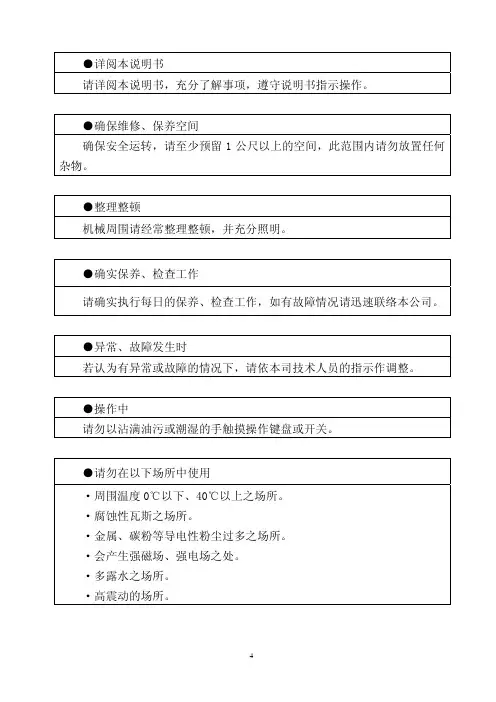

三、注意事项3.1 注意安全操作在操作卷取机时,要注意安全操作。
避免将手部或其他物体靠近卷取机的卷取区域,以免发生意外伤害。
同时,要确保设备周围的安全防护措施完好,以保护操作人员的安全。
3.2 定期检查设备为了保证卷取机的正常运行,应定期检查设备的各个部件是否正常。
包括轴承、传动装置、张力控制装置等。
如发现异常情况,应及时进行维修或更换。

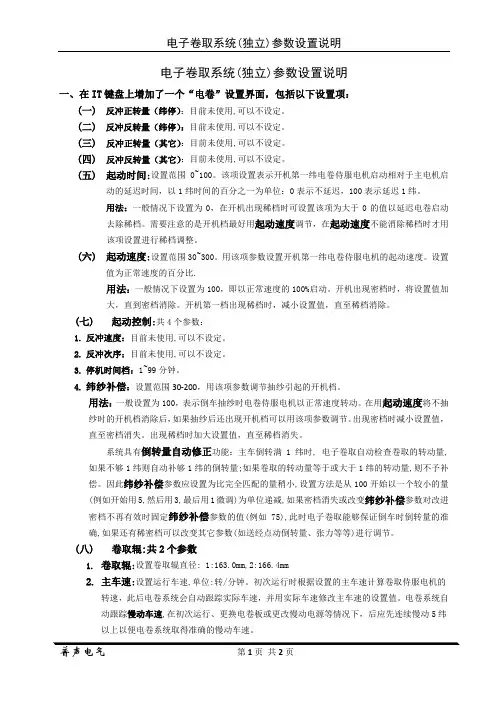

电子卷取系统(独立)参数设置说明一、在IT键盘上增加了一个“电卷”设置界面,包括以下设置项:(一)反冲正转量(纬停):目前未使用,可以不设定。
(二)反冲反转量(纬停):目前未使用,可以不设定。
(三)反冲正转量(其它):目前未使用,可以不设定。
(四)反冲反转量(其它):目前未使用,可以不设定。
(五)起动时间:设置范围0~100。
该项设置表示开机第一纬电卷侍服电机启动相对于主电机启动的延迟时间,以1纬时间的百分之一为单位:0表示不延迟,100表示延迟1纬。
用法:一般情况下设置为0,在开机出现稀档时可设置该项为大于0的值以延迟电卷启动去除稀档。
需要注意的是开机档最好用起动速度调节,在起动速度不能消除稀档时才用该项设置进行稀档调整。
(六)起动速度:设置范围30~300。
用该项参数设置开机第一纬电卷侍服电机的起动速度。
设置值为正常速度的百分比.用法:一般情况下设置为100,即以正常速度的100%启动。
开机出现密档时,将设置值加大,直到密档消除。
开机第一档出现稀档时,减小设置值,直至稀档消除。
(七)起动控制:共4个参数:1.反冲速度:目前未使用,可以不设定。
2.反冲次序:目前未使用,可以不设定。
3.停机时间档:1~99分钟。
4.纬纱补偿:设置范围30-200,用该项参数调节抽纱引起的开机档。
用法:一般设置为100,表示倒车抽纱时电卷侍服电机以正常速度转动。
在用起动速度将不抽纱时的开机档消除后,如果抽纱后还出现开机档可以用该项参数调节。
出现密档时减小设置值,直至密档消失。
出现稀档时加大设置值,直至稀档消失。
系统具有倒转量自动修正功能:主车倒转满1纬时, 电子卷取自动检查卷取的转动量,如果不够1纬则自动补够1纬的倒转量;如果卷取的转动量等于或大于1纬的转动量,则不予补偿。
因此纬纱补偿参数应设置为比完全匹配的量稍小,设置方法是从100开始以一个较小的量(例如开始用5,然后用3,最后用1微调)为单位递减,如果密档消失或改变纬纱补偿参数对改进密档不再有效时固定纬纱补偿参数的值(例如75),此时电子卷取能够保证倒车时倒转量的准确,如果还有稀密档可以改变其它参数(如送经点动倒转量、张力等等)进行调节。
中国二重宁夏锦宁巨科新材料1850mm铝板冷轧机组卷取机使用说明书
目录
1设备用途 (2)
2规格和性能 (2)
3设备外形图 (3)
4工作原理与结构特征 (3)
5气动、液压和润滑系统 (4)
6机器的安装、调整和试运转 (4)
7机器的操作使用说明 (6)
8机器的维护和安全技术 (6)
9电气控制系统 (6)
10滚动轴承目录 (6)
11附件、工具、易损件等的图样目录 (7)
12主要电气设备目录 (7)
1 设备用途
张力卷取机位于出口偏转夹送辊及清刷辊之后, 用于建立轧制张力, 配合轧机完成张力轧制, 并将轧制后的钢带卷成钢卷。
2 规格和性能
·2.1 原料规格:
成品厚度: 0.2~4 mm
铝卷宽度: 830~1700 mm
铝卷内径: Φ610 mm
铝卷外径: Max.φ2500mm
铝卷重量: Max.20000 kg
·2.2 卷取速度:Max.1700m/min
·2.3 穿带速度:Max. 30m/min
·2.4 卷取最大张力:Max.160 KN
·2.5 卷筒直径:Φ585~Φ610 mm
·2.6 卷筒有效长度:2000 mm
·2.7 推板液压缸:Φ125×Φ90×2120 mm 16MPa
·2.8 外支撑液压缸:Φ100×Φ70×665 mm 16MPa
·2.9 传动型式:卷筒经主传动箱减速后传动。
主传动箱速比:i=1.42/3.46
主电机型号:Z710-560
主电机功率:P=2x900KW;
主电机转速:n=360~1260r/min
盘式制动器型号:YPZ2-Ⅵ/E3016
3 设备外形图
(参见附图)
4 工作原理与结构特征
卷取机位于轧机出口侧,由卷筒,卷筒外支撑,推板,减速机及两台串接电机等组成,用于与轧机间建立张力,配合轧机完成多道次的张力轧制,并卷取经轧机轧制后的铝带。
卷取机卷筒为四棱锥式,铝带采用上卷取方式。
通过电机控制铝带张力。
液动盘式制动器用于紧急停车。
带套筒轧制
减速机换挡后,出口侧套筒装卸装置将套筒送到卷取机卷筒中心后,套筒移入小车退回到原位后,皮带助卷器前进,外支撑液压缸推动摆臂支撑卷筒,卷筒涨缩液压缸推动卷筒内的四棱锥,使卷筒涨缩,活动导板摆动到工作位置,皮带助卷器摆臂摆动与卷取机卷筒形成包角,转向夹送辊将铝带头部送到卷取机卷筒,卷取机开始卷取,皮带助卷器参与工作,在套筒上缠绕2-3圈后形成张力,皮带助卷器摆臂打开,退回,活动导板退回到原位,卷取机加速到机组速度。
卷取即将结束时,卸卷小车鞍座托住铝卷,外支承液压缸动作,将摆臂打开,卷筒缩径,卸卷小车使铝卷从卷筒上卸下运走,当卸卷困难时,推板液压缸推动推板配合卸卷小车卸卷并消除铝卷塔形。
不带套筒轧制
减速机换挡后,皮带助卷器前进,外支撑液压缸推动摆臂支撑卷筒,活动导板摆动到工作位置,皮带助卷器摆臂摆动与卷取机卷筒形成包角,转向夹送辊将铝带头部送到卷取机卷筒,卷取机开始卷取,皮带助卷器参与工作,在套筒上缠绕2-3圈后,卷筒涨缩液压缸推动卷筒内的四棱锥,使卷筒涨缩,形成张力,皮带助卷器摆臂打开,退回,活动导板退回到原位,卷取机加速到机组速度。
卷取即将结束时,卸卷小车鞍座托住铝卷,外支承液压缸动作,将摆臂打开,卷筒缩径,卸卷小车使铝卷从卷筒上卸下运走,当卸卷困难时,推板液压缸推动推板配合卸卷小车卸卷并消除铝卷塔形。
1.转向夹送辊将铝带头部送入卷筒及皮带助卷器开口中后,涨缩液压缸才可以涨开
卷筒
2.卸卷小车鞍座托住铝卷,卷筒缩径后,外支撑才能打开
3.外支承摆开后,推板液压缸才可以推动推板卸卷,卸卷小车才能卸卷,出口侧套
筒装卸装置才能进行装套筒。
4.推板液压缸缩回时,卷取机才能进行卷取作业。
在轧制过程出现失张信号,制动器必须马上制动。
5 气动、液压和润滑系统
5.1 液压系统
见液压系统使用说明书。
5.2润滑系统
卷取机无集中干油润滑;换档减速机为油池润滑;其余部位可定期油枪注油、手工涂抹干油。
6 机器的安装、调整和试运转
6.1 机器的安装
1. 设备必须符合设计文件或有关规范规定。
检验方法:检查出厂合格证及附属技术资料。
2. 设备基础必须符合设计文件要求或施工验收规范的规定。
检验方法:检查基础交接资料。
3. 设备安装前,必须编制中心标板、基准点及基础沉降观测点图。
安装中定期进行沉降观测。
检验方法:检查资料和沉降记录。
4. 设备整体到货时,安装前必须根据设备技术文件,认真确认设备各装配的完整性、密封性和出厂前试运状况,正确无误后,方可安装,防止装后再拆卸。
检验方法:检查共同确认的记录。
5. 地脚螺栓安装应符合下列规定:
螺栓应垂直,固定可靠,紧固力符合设计或规范要求。
螺母、垫圈、设备底座间接触良好。
矩形头螺栓末端的端面上,标明矩形头方向。
螺栓末端露出螺母不小于1.5倍螺距。
螺纹外露长度基本一致且无损伤,有防锈措施。
检验方法:观察检查和扳手拧试。
6. 解体安装的设备,清洗工作应符合下列规定:
组装前,其工作面、结合面、管接口、油孔等应清洗干净,外表面应清洁。
接口保护
良好,工作面应有防锈措施。
检验方法:观察检查。
7. 机械各零部件的连接,应符合设计要求。
螺栓应均匀拧紧,调整垫板整齐,螺母防松装置牢固,定位块焊牢。
各接口间隙合理接触紧密。
检验方法:扳手拧试和塞尺量。
8. 各位置检测用接近开关安装应符合下列规
原则上严格按图纸施工,达到位置准确,连接牢固,若连接不便可与现场技术人员协商后适当调整。
各紧固件外观整齐,有防护措施。
检验方法:照图尺量检查。
9. 卷取机安装的极限偏差、公差和检验方法,应符合表下表规定。
6.2 机器的调整
机器安装调正后,检查各紧固件是否紧固,各润滑点是否有充足的润滑油,都符合要求后,液压缸通油、电机通电分别动作,电机转动应平稳,液压缸动作无卡阻,钳口应准确停靠在推板相对应位置。
确保压辊,推板及外支撑工作到位。
减速机换档到位。
6.3 机器的试运转
卷取机试运转,必须符合下列规定:
1. 卷取机的无负荷单体试运转,应在电气、液压系统调试正常后进行。
2. 卷筒涨缩、钳口闭合打开不少于5次,液压管路无泄漏,并检查卷筒的直径。
压辊装置、推板装置和外支撑在全行程范围内往返不少于5次,各部动作应平稳,且无异常声响。
3. 各部件动作速度和行程应符合设备技术文件的规定。
4. 接近开关,动作准确、灵敏可靠。
5. 滚动轴承温升小于40°C,且最高温度小于80°C。
6. 在空负荷试车后,才可进行负荷试车。
检验方法:检查试运转记录。
7 机器的维护和安全技术
机器开动前,必须检查各联接螺栓是否松动,电气部分是否可靠,各润滑点是否有足够的润滑油,液压系统是否漏油,一切正常后,方可开动机器。
8 机器的维护和安全技术
8.1 机器的维护
1. 在检修时应严格遵守有关安全规程,采用必要的防护措施。
2. 应保证使用过程中各润滑点润滑充分,各紧固件无松动。
3. 经常检查各个液压管路,接头及密封处是否有泻油,发现后应及时处理。
4. 定期检查各轴承情况,当出现异常现象时应及时更换。
8.2 机器的安全技术
1. 严禁在机器运行时维修机器。
2. 严禁超负荷使用设备。
3. 不要在达到极限位置时,还动作,以免出现事故或损坏设备。
4. 遵守使用单位制定的维护和安全方面的有关规定。
9 电气控制系统
见电气使用说明书。
11附件、工具、易损件等的图样目录
12 主要电气设备目录。
