各种USB接线引脚定义图(超简单,一看即明了)教学内容

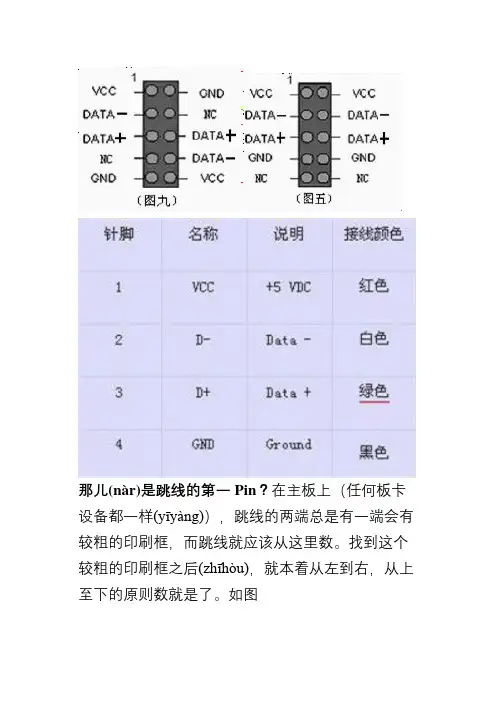

那儿是跳线的第一Pin？在主板上（任何板卡设备都一样），跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。

找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。

如图9Pin开关(kāiguān)/复位/电源灯/硬盘灯定义上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。

这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。

下面我们来找一下这个的规律。

首先，SPEAKER的规律最为明显，4Pin 在一起，除了插SPeaker其他什么都插不了。

所以以后看到这种插针的时候，我们首先确定SPeaker的位置。

然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power 开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。

剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。

● 其他无规律主板的接线方式：从目前市场来看，前置音频插针的排序已经成了一种固定的标准（如上图）。

从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

上图是前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。

在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。

下面(xià mian)我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（左声道后置音频输出）在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。

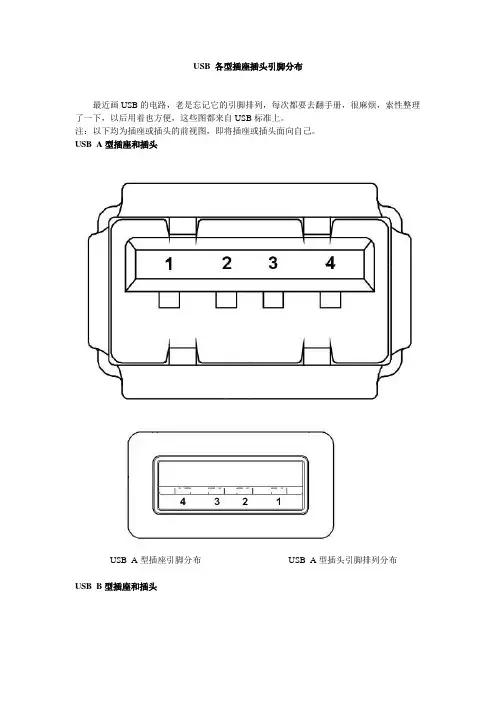

USB 各型插座插头引脚分布最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB A型插座和插头USB A型插座引脚分布USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

PS2 接口鼠标键盘转USB硬件 2009-11-18 21:50 阅读98 评论0字号：大中小先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。

每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。

所以我们有理由通过改造去抛弃它。

仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。

拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和U SB 应该是一一对应的。

有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。

不过本着diy的精神，还是谨慎为好。

本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。

上面的是主板上的母接口图，按照本人的测试，鼠标上的针脚定义修正如下：键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图：(注：图示仅供参考，可能有错)USB对应的线与针脚间的连接如下：红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。

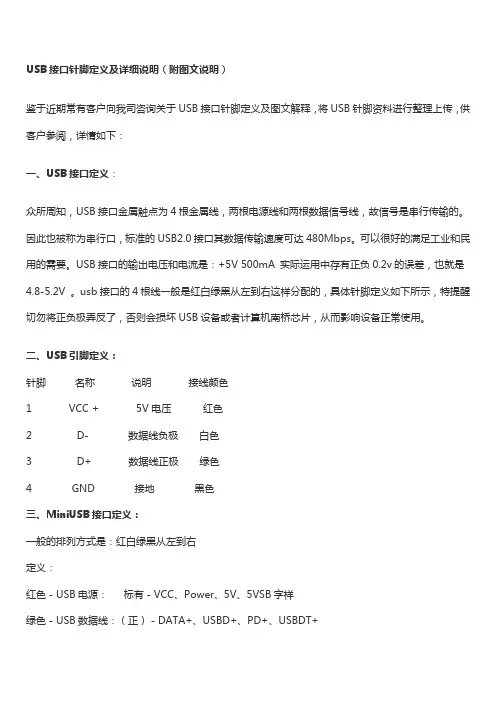

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:not connected 5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

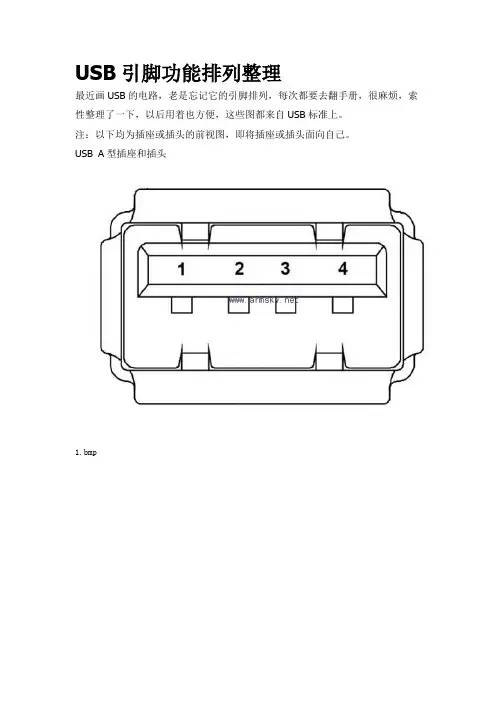

USB引脚功能排列整理
最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB A型插座和插头
USB A型插座引脚分布USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布USB B型插头引脚分布
USB mini-B插座和插头
USB mini-B型插座引脚分布
USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4GND黑
Shell Shield
USB mini-B型引脚功能
引脚序号功能名典型电线颜色1VBUS红
2D-白
3D+绿
4ID不用
5GND黑。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

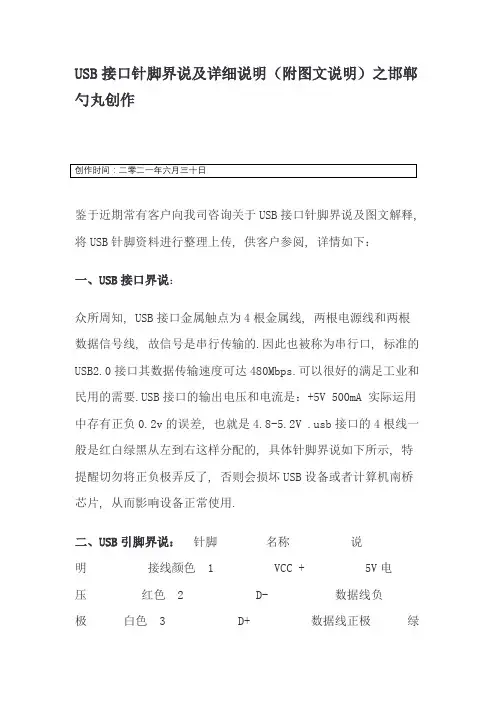

USB接口针脚界说及详细说明（附图文说明）之邯郸勺丸创作鉴于近期常有客户向我司咨询关于USB接口针脚界说及图文解释, 将USB针脚资料进行整理上传, 供客户参阅, 详情如下：一、USB接口界说：众所周知, USB接口金属触点为4根金属线, 两根电源线和两根数据信号线, 故信号是串行传输的.因此也被称为串行口, 标准的USB2.0接口其数据传输速度可达480Mbps.可以很好的满足工业和民用的需要.USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差, 也就是4.8-5.2V .usb接口的4根线一般是红白绿黑从左到右这样分配的, 具体针脚界说如下所示, 特提醒切勿将正负极弄反了, 否则会损坏USB设备或者计算机南桥芯片, 从而影响设备正常使用.二、USB引脚界说：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口界说：一般的排列方式是：红白绿黑从左到右界说：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线：GND、Ground四、MiniUSB引脚界说：针脚名称说明接线颜色 1 VCC+ 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:notconnected 5 GND 接地黑色插针管脚界说（图纸）：其中ID脚通常为空, 只有在OTG功能中才使用.由于Mini-USB接口分Mini-A、B和AB接口.如果你的系统仅仅是用做Slave, 那么就使用B接口.系统控制器会判断ID脚的电平判断是什么样的设备拔出, 如果是高电平, 则是B接头拔出, 此时系统就做主模式(master mode) ；如果ID为低, 则是A接口拔出, 然后系统就会使用HNP对话协议来决定哪个做Master, 哪个做Slave.我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口, 目前市面上最为通用的也是USB B型接口、MiniUSB B 型口以及Micro USB B型接口.。

USB线有电脑USB插座接口引脚定义详解（图）第一部分：USB线的引脚定义第二部分：主板USB接口的引脚定义一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。

■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

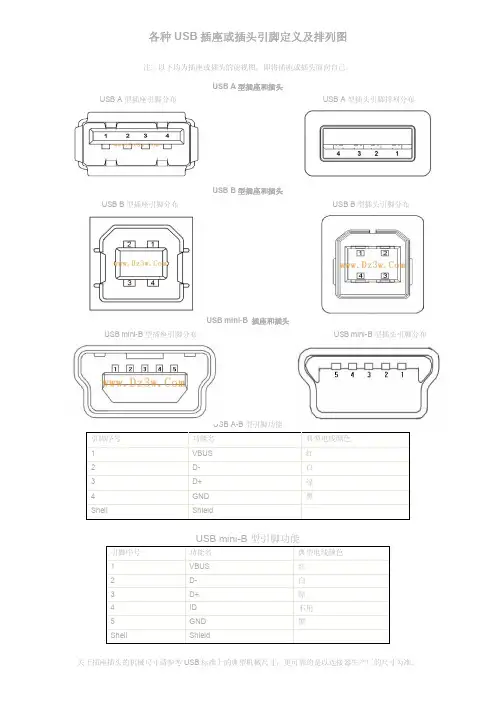

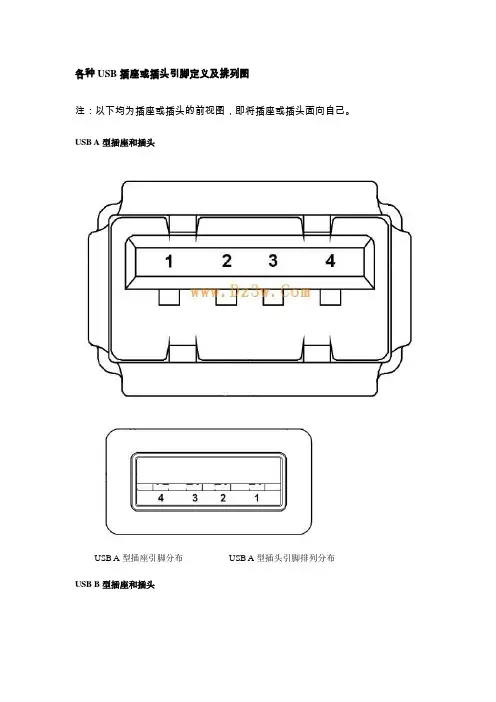

各种USB插座或插头引脚定义及排列图
注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB A型插座和插头
USB A型插座引脚分布 USB A型插头引脚排列分布
USB B型插座和插头
USB B型插座引脚分布 USB B型插头引脚分布
USB mini-B 插座和插头
USB mini-B型插座引脚分布USB mini-B型插头引脚分布
USB A-B型引脚功能
引脚序号功能名典型电线颜色
1 VBUS 红
2 D- 白
3 D+ 绿
4 GND 黑
Shell Shield
USB mini-B型引脚功能
引脚序号功能名典型电线颜色
1 VBUS 红
2 D- 白
3 D+ 绿
4 ID 不用
5 GND 黑
Shell Shield
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

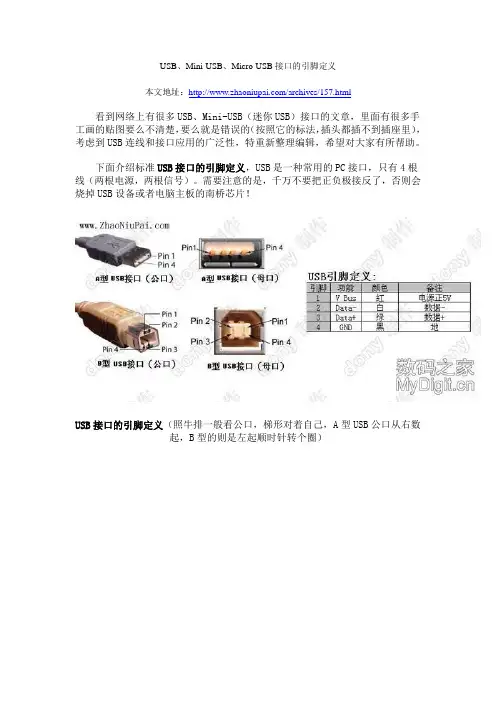

USB、Mini-USB、Micro-USB接口的引脚定义本文地址：/archives/157.html看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。

下面介绍标准USB接口的引脚定义，USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

需要注意的是，千万不要把正负极接反了，否则会烧掉USB设备或者电脑主板的南桥芯片！USB接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB公口从右数起，B型的则是左起顺时针转个圈）Mini-USB接口的引脚定义（也是看公口，梯形对着自己，A、B型的Mini-USB公口都从左数起）其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来）中才使用。

Mini USB 接口又分Mini-A、B和AB接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B型Mini USB接口）。

系统控制器会判断ID脚的电平判断是什么样的设备插入：如果ID脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；如果ID脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

常见的USB接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B 型）、USB公口（B型）、USB母口（A型）、USB公口（A型）PS：还有一种Micro USB（微型USB）。

2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。

USB接口针脚定义及详细说明（附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传,供客户参阅，详情如下：一、USB接口定义：众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的.因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0。

2v的误差，也就是4.8—5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示，特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：(正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：(负)－DATA—、USBD-、PD—、USBDT+黑色－地线: GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D—数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro—B—Plug noneType A:connected to GroundType B：not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini—USB接口分Mini—A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平,则是B接头插入，此时系统就做主模式（master mode）;如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

各种USB接线引脚定义图超简单一看即明了USB（Universal Serial Bus）是一种用于连接计算机和外部设备的标准化接口。

虽然USB接线引脚定义图听上去可能有些复杂，但实际上理解起来非常简单。

本文将向您介绍各种USB接线引脚的定义，帮助您轻松了解和使用USB设备。

1. USB接口类型USB接口有多个类型，包括USB-A、USB-B、Micro USB和USB-C。

每种接口类型都有不同的形状和尺寸。

2. USB接线引脚USB接线引脚是指连接USB接口的物理引脚。

下面是USB接线引脚的定义：（1）VCC（+5V）：这个引脚提供5V的电压，用于供电给USB 设备。

（2）D-：这个引脚用于传输数据的差分信号线，用于发送负极性的数据。

（3）D+：这个引脚也是用于传输数据的差分信号线，用于发送正极性的数据。

（4）GND：这个引脚用于连接地线，以提供电路的接地。

3. USB接线标准USB接线标准包括USB 1.1、USB 2.0、USB 3.0和USB 3.1等。

每个标准都有不同的传输速率和性能。

4. USB接线图下面是USB接线引脚定义的图示，以便更清楚地了解各个引脚的位置和功能。

[插入USB接线图]5. USB连接方式USB连接方式有两种：A-B连接和A-A连接。

（1）A-B连接：这种连接方式是最常见的，用于将计算机（A端）连接到外部设备（B端），如打印机、键盘和鼠标等。

（2）A-A连接：这种连接方式较少见，通常用于将两台计算机直接连接在一起进行数据传输。

6. USB扩展线有时候，我们需要使用USB扩展线来延长USB设备的距离。

USB扩展线包括A-B扩展线和A-A扩展线，具体的连接方式和引脚定义与前面所述的连接方式相同。

总结：通过了解各种USB接线引脚定义图，我们可以更好地理解和使用USB接口。

无论是连接计算机和外部设备，还是延长USB设备的距离，我们都可以根据接线图进行正确的连接。

希望本文能够帮助您更好地理解USB接线引脚定义，提升您在使用USB设备时的便利性。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负的误差，也就是。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
