浅谈井字梁(含十字梁)与单向板的区别

浅谈井字梁结构的设计井字梁结构优缺点浅谈井字梁结构的设计摘要：在建筑物大点开间的情况下，井字梁楼盖是较常用的形式之一。

本文简单的介绍了井字梁结构的特点、布置形式以及井字梁结构设计的一些原则。

关键字：井字梁；布置形式；设计原则；配筋要求；布置形式Abstract: In the case of building large standard width of a room, cross beam floor is one of the more ly used form. This paper introduces the characteristics, grid-beamstructure arrangement and the grid-beam structure design principles.Key words: cross beam; layout; design principles; reinforcement layout requirements;1，井字梁结构的特点井字梁结构由钢筋混凝土双向衍伸而来。

双向盖板是受弯构件，当其跨度增加时，相应板厚也随之加大，随着双向板板厚增加到一定程度时，其半圆形的受拉区混凝土会铸铁被拉裂。

为了避免这种情况发生，一般在设计选择挖去受拉区的一部分混凝土，然后钢架把受拉区的钢筋聚集在几条线上，此时的双向板便释放出来了井字梁。

井字梁的双向梁具有等高的特征，各方向梁之间协同工作，共同承担楼面载荷，因而不具良好的空间整体性。

井字梁适用于于层高、跨度明确要求较高的工程。

玻璃幕墙井字梁美观规则的梁格和顶棚会增加工程的美感和整体感。

2，井字梁的布置形式正向网格梁，网格梁的方向与屋盖或楼板矩形平面两边相平行。

正向网格梁适用于长边与短边之比不大于1.5的平面，吻合且长边与短边尺寸越接近越好。

斜向网格梁，当屋盖或楼盖矩形平面长边与短边之比大于 1.5时，为提高这两项梁承受承受荷载的效率，应将井字梁斜向布置。

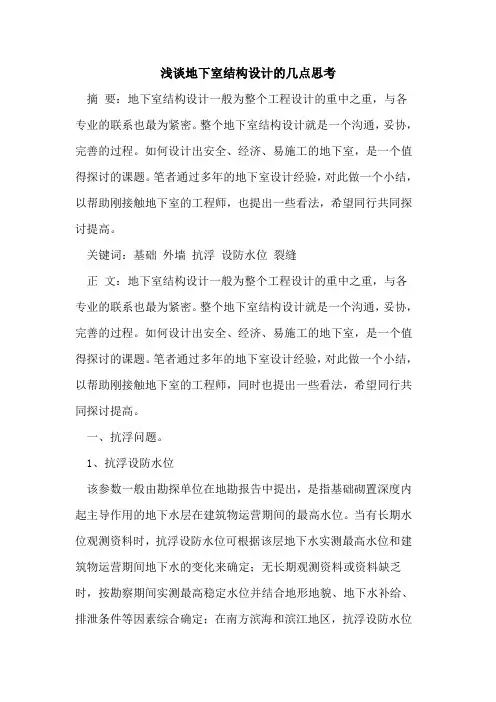

浅谈地下室结构设计的几点思考摘要：地下室结构设计一般为整个工程设计的重中之重，与各专业的联系也最为紧密。

整个地下室结构设计就是一个沟通，妥协，完善的过程。

如何设计出安全、经济、易施工的地下室，是一个值得探讨的课题。

笔者通过多年的地下室设计经验，对此做一个小结，以帮助刚接触地下室的工程师，也提出一些看法，希望同行共同探讨提高。

关键词：基础外墙抗浮设防水位裂缝正文：地下室结构设计一般为整个工程设计的重中之重，与各专业的联系也最为紧密。

整个地下室结构设计就是一个沟通，妥协，完善的过程。

如何设计出安全、经济、易施工的地下室，是一个值得探讨的课题。

笔者通过多年的地下室设计经验，对此做一个小结，以帮助刚接触地下室的工程师，同时也提出一些看法，希望同行共同探讨提高。

一、抗浮问题。

1、抗浮设防水位该参数一般由勘探单位在地勘报告中提出，是指基础砌置深度内起主导作用的地下水层在建筑物运营期间的最高水位。

当有长期水位观测资料时，抗浮设防水位可根据该层地下水实测最高水位和建筑物运营期间地下水的变化来确定；无长期观测资料或资料缺乏时，按勘察期间实测最高稳定水位并结合地形地貌、地下水补给、排泄条件等因素综合确定；在南方滨海和滨江地区，抗浮设防水位可取室外地坪标高。

但是该参数在勘探单位往往得不到重视，经常一句话带过—“本工程抗浮设防水位按室外地坪以下0.5米取值”。

不知该参数在地下室造价中起着决定性因素。

大部分工程，周围道路标高较低，楼盘中央设计室外标高较高，在勘探单位未明确抗浮设防水位时，设防水位可按周围道路标高以下0.5～0.8米取值。

但是对于部分处于山脚边缘的建筑，因为山脚是个汇聚点，易积累山上排下的雨水，故此处设防水位往往应该提高至室外地坪标高。

正因为水位取值的复杂性，笔者在设计地下室时，会尽量收集周边工程的勘探信息，并且与勘探单位一起探讨，确定一个安全经济的抗浮设防水位。

2、整体抗浮验算地下室整体抗浮验算是指建筑的抗浮力（压重+抗拉力）必须大于水的总浮力。

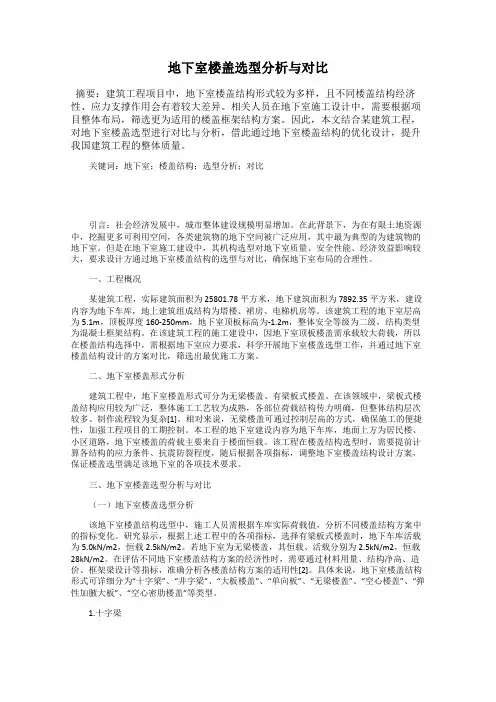

地下室楼盖选型分析与对比摘要：建筑工程项目中，地下室楼盖结构形式较为多样，且不同楼盖结构经济性、应力支撑作用会有着较大差异。

相关人员在地下室施工设计中，需要根据项目整体布局，筛选更为适用的楼盖框架结构方案。

因此，本文结合某建筑工程，对地下室楼盖选型进行对比与分析，借此通过地下室楼盖结构的优化设计，提升我国建筑工程的整体质量。

关键词：地下室；楼盖结构；选型分析；对比引言：社会经济发展中，城市整体建设规模明显增加。

在此背景下，为在有限土地资源中，挖掘更多可利用空间，各类建筑物的地下空间被广泛应用，其中最为典型的为建筑物的地下室。

但是在地下室施工建设中，其机构选型对地下室质量、安全性能、经济效益影响较大，要求设计方通过地下室楼盖结构的选型与对比，确保地下室布局的合理性。

一、工程概况某建筑工程，实际建筑面积为25801.78平方米，地下建筑面积为7892.35平方米，建设内容为地下车库，地上建筑组成结构为塔楼、裙房、电梯机房等。

该建筑工程的地下室层高为5.1m，顶板厚度160-250mm，地下室顶板标高为-1.2m，整体安全等级为二级，结构类型为混凝土框架结构。

在该建筑工程的施工建设中，因地下室顶板楼盖需承载较大荷载，所以在楼盖结构选择中，需根据地下室应力要求，科学开展地下室楼盖选型工作，并通过地下室楼盖结构设计的方案对比，筛选出最优施工方案。

二、地下室楼盖形式分析建筑工程中，地下室楼盖形式可分为无梁楼盖、有梁板式楼盖。

在该领域中，梁板式楼盖结构应用较为广泛，整体施工工艺较为成熟，各部位荷载结构传力明确，但整体结构层次较多、制作流程较为复杂[1]。

相对来说，无梁楼盖可通过控制层高的方式，确保施工的便捷性，加强工程项目的工期控制。

本工程的地下室建设内容为地下车库，地面上方为居民楼、小区道路，地下室楼盖的荷载主要来自于楼面恒载。

该工程在楼盖结构选型时，需要提前计算各结构的应力条件、抗震防裂程度，随后根据各项指标，调整地下室楼盖结构设计方案，保证楼盖选型满足该地下室的各项技术要求。

浅谈井字梁（含十字梁）与单向板的区别梁少锋【摘要】在建筑工程结构设计中，对于大跨度结构，结构工程师通常都会根据结构的安全性和可靠性来考虑该建筑的结构布置；而甲方却又通常要求结构工程师尽量降低工程造价。

对于大跨度的建筑结构，在这种情况下，往往就要结构工程师进行结构布置时，考虑应该采用井字梁结构还是单向板结构。

本文根据工程实例，探讨一下井字梁结构（含十字梁结构）与单向板结构的区别。

1.井字梁（含十字梁）与单向板的特点钢筋混凝土井字梁是从双向板演变而来的一种结构形式。

当其跨度增加时，板厚相应也随之加大。

但是，由于板厚而自重加大，而板下部受拉区域的混凝土往往被拉裂不能参加工作。

因此，在双向板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成为在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁。

而其中呈井字或多个井字型的，一般称为井字梁；其中呈十字型的，一般称为十字梁。

这种结构布置方式具有双向受力合理，且可减少结构高度等优点。

如根据结构的安全性和可靠性，一般优先选取这种结构布置形式。

但井字梁结构的模板工程量和钢筋含量一般都比较大，而且钢筋绑扎的时候一定要注意先后顺序，一不小心，往往容易出错，从而影响井字梁的理论受力。

单向板简单来说，是指板的长边与短边的比值大于3的情况。

当板的长边与短边的比值大于3时，板荷载主要沿单向（短边方向）传递，单向受弯。

这种结构布置方式受力简单，且其长向分布筋配筋量都很小，因而单向板的钢筋含量一般都比较小。

单向板的模板工程量一般也比较小，其安装也比较简单。

但由于单向板是单向受力，一向的刚度大于另一向的刚度，导致整体刚度的不合理。

还有，单向板的主受力框架梁的截面都比较大，影响结构净高度。

2.井字梁（含十字梁）与单向板的工程实例某钢筋混凝土框架结构厂房，下开间为9m×4跨=36m，左开间为9m×2跨=18m，按地震烈度6度，抗震等级4级进行结构设计。

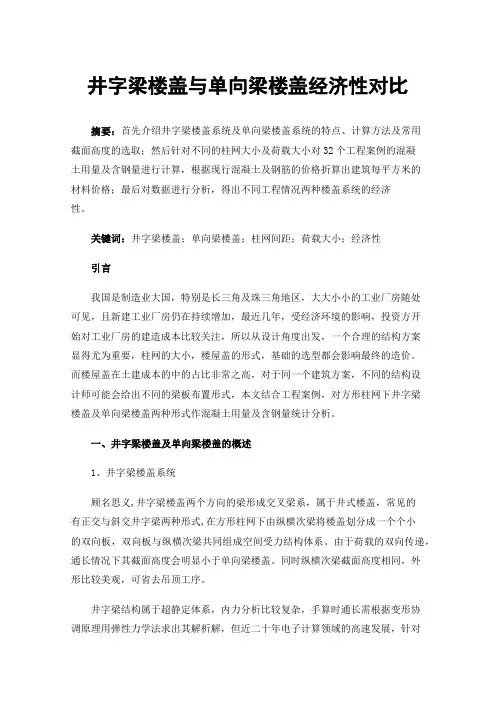

井字梁楼盖与单向梁楼盖经济性对比摘要：首先介绍井字梁楼盖系统及单向梁楼盖系统的特点、计算方法及常用截面高度的选取；然后针对不同的柱网大小及荷载大小对32个工程案例的混凝土用量及含钢量进行计算，根据现行混凝土及钢筋的价格折算出建筑每平方米的材料价格；最后对数据进行分析，得出不同工程情况两种楼盖系统的经济性。

关键词：井字梁楼盖；单向梁楼盖；柱网间距；荷载大小；经济性引言我国是制造业大国，特别是长三角及珠三角地区，大大小小的工业厂房随处可见，且新建工业厂房仍在持续增加，最近几年，受经济环境的影响，投资方开始对工业厂房的建造成本比较关注，所以从设计角度出发，一个合理的结构方案显得尤为重要，柱网的大小，楼屋盖的形式，基础的选型都会影响最终的造价。

而楼屋盖在土建成本的中的占比非常之高，对于同一个建筑方案，不同的结构设计师可能会给出不同的梁板布置形式，本文结合工程案例，对方形柱网下井字梁楼盖及单向梁楼盖两种形式作混凝土用量及含钢量统计分析。

一、井字梁楼盖及单向梁楼盖的概述1、井字梁楼盖系统顾名思义,井字梁楼盖两个方向的梁形成交叉梁系，属于井式楼盖，常见的有正交与斜交井字梁两种形式,在方形柱网下由纵横次梁将楼盖划分成一个个小的双向板，双向板与纵横次梁共同组成空间受力结构体系。

由于荷载的双向传递，通长情况下其截面高度会明显小于单向梁楼盖。

同时纵横次梁截面高度相同，外形比较美观，可省去吊顶工序。

井字梁结构属于超静定体系，内力分析比较复杂，手算时通长需根据变形协调原理用弹性力学法求出其解析解，但近二十年电子计算领域的高速发展，针对结构专业的电算软件已非常成熟，其中常用的有PKPM，盈建科，迈达斯,SAP2000等，其都可解决井字梁的分析。

采用井字梁结构时可布置的柱网间距可达8米到20米，井字梁的间距在2米到4米较为经济，两个方向的间距之比应尽量接近，不宜超过1.5。

截面高度取值为跨度的1/20至1/15。

2、单向梁楼盖系统单向梁结构属于肋形楼盖，仅一个方向设置次梁，传力明确，由楼板传至次梁，次梁再传到主梁上，最后传到柱上，结构布置灵活，在不规则的柱网均可适用。

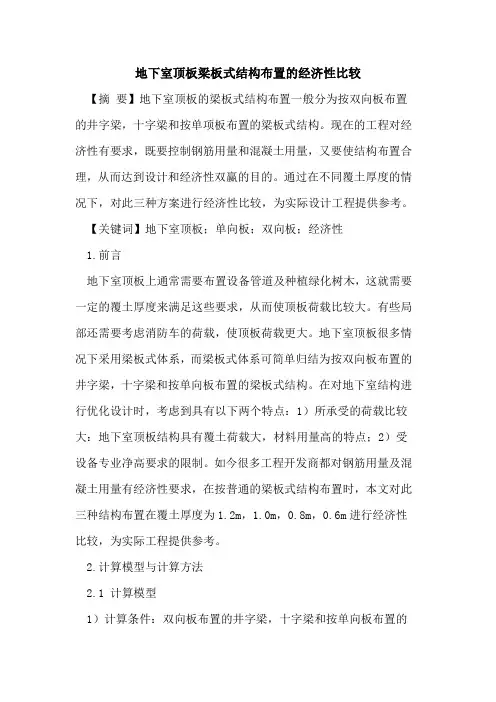

地下室顶板梁板式结构布置的经济性比较【摘要】地下室顶板的梁板式结构布置一般分为按双向板布置的井字梁，十字梁和按单项板布置的梁板式结构。

现在的工程对经济性有要求，既要控制钢筋用量和混凝土用量，又要使结构布置合理，从而达到设计和经济性双赢的目的。

通过在不同覆土厚度的情况下，对此三种方案进行经济性比较，为实际设计工程提供参考。

【关键词】地下室顶板；单向板；双向板；经济性1.前言地下室顶板上通常需要布置设备管道及种植绿化树木，这就需要一定的覆土厚度来满足这些要求，从而使顶板荷载比较大。

有些局部还需要考虑消防车的荷载，使顶板荷载更大。

地下室顶板很多情况下采用梁板式体系，而梁板式体系可简单归结为按双向板布置的井字梁，十字梁和按单向板布置的梁板式结构。

在对地下室结构进行优化设计时，考虑到具有以下两个特点：1）所承受的荷载比较大：地下室顶板结构具有覆土荷载大，材料用量高的特点；2）受设备专业净高要求的限制。

如今很多工程开发商都对钢筋用量及混凝土用量有经济性要求，在按普通的梁板式结构布置时，本文对此三种结构布置在覆土厚度为1.2m，1.0m，0.8m，0.6m进行经济性比较，为实际工程提供参考。

2.计算模型与计算方法2.1 计算模型1）计算条件：双向板布置的井字梁，十字梁和按单向板布置的梁板式结构统一的参数取值为：①柱网均按8.1m×8.1m，柱截面尺寸均为500mm×500mm，地下室顶板厚度按非嵌固端取值，均为160mm，层高按4.5米计算；②混凝土强度等级：梁、板、柱均为c30；③钢筋强度等级：梁、柱、板纵向受力钢筋均采用三级钢（hrb400），梁、柱箍筋：6、8、10均采用一级钢（hpb300），≥12采用三级钢（hrb400）。

此三种结构布置在x方向和y方向均取为连续5跨进行比较。

2）截面尺寸：井字梁的主梁截面为400×800，次梁截面为250×600；十字梁的主梁截面为400×800，次梁截面为300×700；单向板布置的主梁截面为500×850，次梁截面为300×750，其梁截面和柱截面尺寸分别见下图。

第43卷第15期山西建筑Vol.43No.152 0 1 7 年5 月SHANXI ARCHITECTURE May. 2017 • 23 •文章编号：1009-6825 (2017) 15-0023-02人防地下室不同楼盖形式经济对比分析兩萤(广州市人防建筑设计研究院有限公司，广东广州510500)摘要:通过选用六种楼盖结构形式对人防地下室顶板进行计算，从钢筋混凝土用量、结构净高、钢筋混凝土总造价等方面，对比 分析了各方案的优缺点，最后得出最经济的结构方案，为人防地下室顶板结构选型提供参考。

关键词：人防地下室，楼盖，钢筋，混凝土中图分类号:TU352.1 文献标识码:A〇引言人防地下室是一种在战时可以保护生命财产安全的地下防 护建筑物。

随着经济的高速发展，城市建设对地下空间的要求越 来越高，由于人防地下室工程造价较高，在当前我国经济不断发 展的大环境下，以最少的投资产生最大的经济效益是绝大多数建 筑开发商的必然追求，如何在保证结构安全的前提下，节约工程 建设成本，一直是工程技术人员不断努力的目标。

作为结构设计 人员，结构设计是否合理是决定工程建设项目投资效益的重要环 节之一。

因此人防地下室的经济性设计应受到重视。

人防地下 室设计中采用何种楼盖形式是影响人防地下室整体经济性的一 个关键因素，而何种楼盖结构方案最为经济，目前观点较多。

因此本文对人防地下室顶板分别采用十字梁楼盖、单向板楼盖、井 字梁楼盖、大板楼盖、无梁楼盖及空心楼盖进行计算，对比不同楼 盖形式的梁板钢筋含量、混凝土用量、钢筋造价、混凝土造价以及 钢筋混凝土总造价，得出最经济的楼盖形式以供参考。

1楼盖结构形式选择人防地下室顶板楼盖形式主要有梁板式楼盖和无梁楼盖形 式。

梁板式结构工艺成熟、整体性好，各个构件传力明确，但结构 层高较高且模板制作复杂。

而无梁楼盖可以减少层高,施工方 便，工期短，但是对于顶板标高变化较多，柱网区格内长短跨之比 大于1.5，且柱网两个方向少于三跨时[3]，不宜选用无梁楼盖。

浅谈井字楼盖结构设计中的几个问题叶德友【期刊名称】《当代建设》【年(卷),期】2002(000)006【摘要】井字楼盖是由双向板与交叉梁系共同组成的楼盖，多用于某些民用建筑的门厅、餐厅、展览厅、会议室、车库等较大空间处，可满足建筑美观的视觉效果。

它是由钢筋混凝土双向板演变而来的一种结构形式，由双向板、正放或斜放的交叉梁系组成。

交叉梁不分主次，互为支承，其高度往往相同，各次梁可直接搁置在承重墙或柱间主梁上。

井字楼盖结构设计中需注意以下几个问题：一、井字梁的结构布置１．井字梁的平面布置交叉梁的布置方式主要有正交正放和正效斜放两种，如果井字梁楼盖两个方向的跨度不等，一般需控制其长短跨度比不能过大，最好是长短边之比不大于１．５。

如长短边之比大于１．５时，为了较好地沿两个方向传力，不能按常用的正向布置的井字梁，宜用斜向布置的井字梁，或者可用支柱将平面划分为同样形状的区格使次梁支承在柱中间主梁上。

井字梁的间距可以相等，也可不相等。

梁网格的边长宜控制在３．６m以下，最大不应超过４．０m，一般为２m～３m。

当梁网格的长、短边不相等时，则要求梁区格的长短边之比一般为１．０～２．０，不过尽量使长短边之比接近１．０，不要大于１．５为宜。

２．井字楼盖中梁板的截面尺寸及惯性矩（１）井字梁的高度h宜两个方向相等，可根据楼盖荷截的大小，取h＝（１...【总页数】1页(P)【作者】叶德友【作者单位】六安市建筑勘察设计院【正文语种】中文【中图分类】TU318【相关文献】1.关于井字梁结构设计中的几个问题 [J], 陈增开2.井字梁楼盖中的井字梁是否需要避开框架柱 [J], 陈石坚3.井字梁楼盖与密肋楼盖技术经济上的比较 [J], 郑泳杰4.框架结构中楼盖采用井字梁的工程结构设计 [J], 李德明5.框架结构中楼盖采用井字梁的工程结构设计 [J], 丁佳豪;李化明;孟祥华因版权原因，仅展示原文概要，查看原文内容请购买。

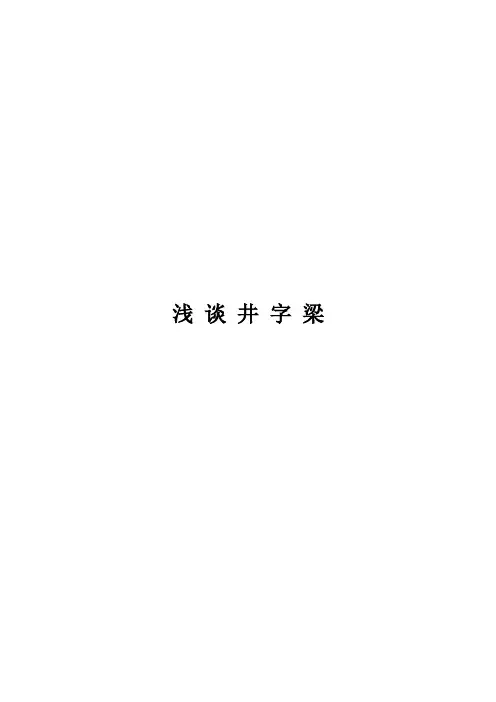

浅谈井字梁1 井字梁的基本知识1.1 井字楼盖的来源钢筋混凝土现浇井式楼盖是从钢筋混凝土双向板演变而来的一种结构形式。

双向板是受弯构件，当其跨度增加时，相应板厚也随之加大。

但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。

因此，在双向板的跨度较大时，为了减轻板的自重，可以把板下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，是钢筋与混凝土更加经济、合理地共同工作。

这样双向板就变成为在两个方向形成井字梁的区格梁，一般称这种双向梁为井字梁，这种楼盖就是井字楼盖。

1.2 井式楼盖与板的区别1.2.1 现浇单向板肋形楼盖的主要区别是：两个方向梁的截面高度通常相等，不分主次梁，共同承受楼板传来的荷载。

1.2.2井式楼盖与现浇双向板肋形楼盖的主要区别是：在梁的交叉点处不设柱，梁的间距一般为 1.5~3m，比双向板肋形楼盖中梁的间距小。

1.3 查表法的算法1.3.1 井字梁结构静力计算手册井字梁结构静力计算手册对井字梁结构静力计算、图表编制所采用的是荷载分配法。

荷载分配法计算原理的实质是结构力学中的力法。

先将荷载化为梁交叉结点上集中荷载（不一定相等），然后以横向梁分配荷载为基本未知量，满足静力平衡及竖向变形协调原理，不考虑转角变形的影响，利用《建筑结构静力计算手册》上刊载的单跨梁挠度计算公式，经计算形成柔度矩阵，不会有多大困难便可以建立起井字梁网格点的线性方程组。

通过编制的电算程序，从而求解出每根梁所承受的分配荷载及其相应的内力和挠度。

1.3.2 建筑结构静力计算手册（第二版）在钢筋混凝土结构中，经常采用井式梁，井式梁是一个空间杆件系统。

当有现浇板与井式梁相连时，梁的扭转变形实际上已经被约束。

此时可以用两种方法计算。

第一种方法是，按扭转位移为0的条件用空间杆系程序计算。

第二种方法是，用没有扭转的普通交叉梁组成井式梁，假定仅在垂直与井式梁平面上有线位移，协调条件为，在每一交点处交叉梁的线位移相等。

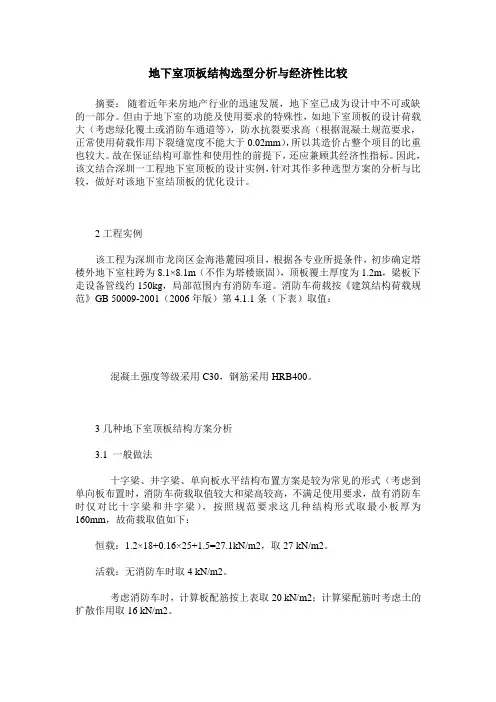

地下室顶板结构选型分析与经济性比较摘要：随着近年来房地产行业的迅速发展，地下室已成为设计中不可或缺的一部分。

但由于地下室的功能及使用要求的特殊性，如地下室顶板的设计荷载大（考虑绿化覆土或消防车通道等），防水抗裂要求高（根据混凝土规范要求，正常使用荷载作用下裂缝宽度不能大于0.02mm），所以其造价占整个项目的比重也较大。

故在保证结构可靠性和使用性的前提下，还应兼顾其经济性指标。

因此，该文结合深圳一工程地下室顶板的设计实例，针对其作多种选型方案的分析与比较，做好对该地下室结顶板的优化设计。

2工程实例该工程为深圳市龙岗区金海港麓园项目，根据各专业所提条件，初步确定塔楼外地下室柱跨为8.1×8.1m（不作为塔楼嵌固），顶板覆土厚度为1.2m，梁板下走设备管线约150kg，局部范围内有消防车道。

消防车荷载按《建筑结构荷载规范》GB 50009-2001（2006年版）第4.1.1条（下表）取值：混凝土强度等级采用C30，钢筋采用HRB400。

3几种地下室顶板结构方案分析3.1 一般做法十字梁、井字梁、单向板水平结构布置方案是较为常见的形式（考虑到单向板布置时，消防车荷载取值较大和梁高较高，不满足使用要求，故有消防车时仅对比十字梁和井字梁），按照规范要求这几种结构形式取最小板厚为160mm，故荷载取值如下：恒载：1.2×18+0.16×25+1.5=27.1kN/m2，取27 kN/m2。

活载：无消防车时取4 kN/m2。

考虑消防车时，计算板配筋按上表取20 kN/m2；计算梁配筋时考虑土的扩散作用取16 kN/m2。

采用PKPM-SATWE软件取四跨柱距模拟计算得出配筋。

3.2 其它做法大板水平结构布置方案是近年来新的地下室顶板设计形式，取板厚为250mm，故其荷载取值如下：恒载：1.2×18+0.25×25+1.5=29.4kN/m2，取29.5kN/m2。

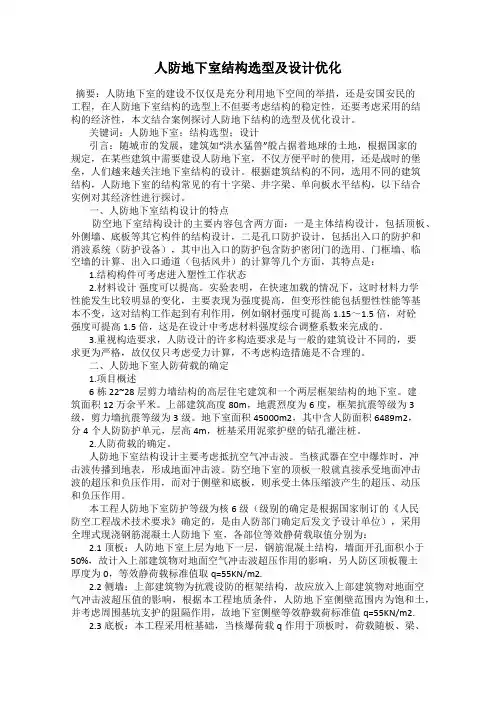

人防地下室结构选型及设计优化摘要：人防地下室的建设不仅仅是充分利用地下空间的举措，还是安国安民的工程，在人防地下室结构的选型上不但要考虑结构的稳定性，还要考虑采用的结构的经济性，本文结合案例探讨人防地下结构的选型及优化设计。

关键词：人防地下室；结构选型；设计引言：随城市的发展，建筑如“洪水猛兽”般占据着地球的土地，根据国家的规定，在某些建筑中需要建设人防地下室，不仅方便平时的使用，还是战时的堡垒，人们越来越关注地下室结构的设计。

根据建筑结构的不同，选用不同的建筑结构，人防地下室的结构常见的有十字梁、井字梁、单向板水平结构，以下结合实例对其经济性进行探讨。

一、人防地下室结构设计的特点防空地下室结构设计的主要内容包含两方面：一是主体结构设计，包括顶板、外侧墙、底板等其它构件的结构设计，二是孔口防护设计，包括出入口的防护和消波系统（防护设备），其中出入口的防护包含防护密闭门的选用、门框墙、临空墙的计算、出入口通道（包括风井）的计算等几个方面，其特点是：1.结构构件可考虑进入塑性工作状态2.材料设计强度可以提高。

实验表明，在快速加载的情况下，这时材料力学性能发生比较明显的变化，主要表现为强度提高，但变形性能包括塑性性能等基本不变，这对结构工作起到有利作用，例如钢材强度可提高1.15～1.5倍，对砼强度可提高1.5倍，这是在设计中考虑材料强度综合调整系数来完成的。

3.重视构造要求，人防设计的许多构造要求是与一般的建筑设计不同的，要求更为严格，故仅仅只考虑受力计算，不考虑构造措施是不合理的。

二、人防地下室人防荷载的确定1.项目概述6栋22~28层剪力墙结构的高层住宅建筑和一个两层框架结构的地下室。

建筑面积12万余平米。

上部建筑高度80m，地震烈度为6度，框架抗震等级为3级，剪力墙抗震等级为3级。

地下室面积45000m2，其中含人防面积6489m2，分4个人防防护单元，层高4m，桩基采用泥浆护壁的钻孔灌注桩。

地下室中间层楼盖普通梁板体系结构的经济性简单对比摘要：通过YJK结构设计软件，对比分析单向板、井字梁、大板、十字梁四种地下室中间层楼板结构梁板布置形式的综合造价，为同类地下室布置选型提供参考依据。

关键词：地下室；中间层；梁板楼盖；经济性；比较1、前言房地产住宅项目中，甲方为了降低成本，通常让设计人员作出不同的结构方案，进行造价对比分析。

往往时间上要求紧，这给结构设计人员带来了巨大的压力。

设计人员对钢筋、混凝土、模板等主材造价通常不太关注，短时间内无法给出准确的数据。

故本文选取某在建地下室工程，针对中间层楼盖，对混凝土用量、用钢量、模板量进行经济性对比，从中选取相对经济合理的楼盖结构体系，给相关各方提供参照。

2、工程实例该项目为高层住宅的两层地下室，位于南宁横县，使用功能主要为车库。

建筑结构形式为框架，抗震设防烈度为7度，设计地震加速度为0.15g，抗震分组为第二组，抗震设防类别为标准设防（丙类），抗震等级为三级。

2层地下室层高均为3.6m，地下室柱网为8.2X7.9m左右，混凝土强度等级采用C35，钢筋采用HRB400E。

从施工技术角度出发，本文选取单向板、井字梁、大板以及十字梁等这四种常见结构形式进行比较。

选用YJK软件进行计算分析。

为方便计算，统一选取5X5跨（41X39.5m）标准连续梁板为计算对象，各方案柱截面均相同。

计算内容仅考虑楼盖梁板，不考虑柱工程量。

结构布置示意如下图：四种结构布置示意图1单向板布置2井字梁布置3大板布置4十字梁布置荷载取值，恒载为2.0kN/m2，活载为4.0kN/m2。

其他计算条件均一致。

其中单向板楼盖和井字梁楼盖板厚按甲方要求取110mm厚。

大板考虑挠度和裂缝选取220mm厚，十字梁按计算跨度取120mm 厚。

构件配筋控制在经济配筋率范围，梁截面尺寸最大限度满足使用要求，各构件承载力可以充分发挥，以经济含钢量为标准，是根据YJK结构软件试算，进行多次优化确定。

浅谈地下室楼盖选型本文简要介绍地下室楼盖结构体系选型。

标签：无梁楼盖；结构体系；构造要求成本控制是项目开发中的基本要求，也是结构设计的内在要求。

在项目开发中，地下室的工程造价相对较高，合理选择地下室结构形式有助于降低地下室建筑层高，减少地下室埋深，减少土方及基坑工程的投入，对成本控制具有重要的意义。

1、地下室楼盖类型选取楼盖结构形式的一般原则是：从地下室的整体要求出发，包括建筑使用功能、整体结构性能、设备的安装要求、施工难易及快慢等，选型合理与否直接影响结构受力、工程造价及建筑效果，在结构安全可靠的前提下，尽可能减低降低楼盖结构占用的建筑高度，最大可能满足建筑及设备的使用功能及美观要求。

钢筋混凝土现浇楼盖按结构形式，可分为有梁楼盖体系和无梁楼盖体系两大类。

传统的有梁楼盖体系结构传力路径明确，梁可根据建筑使用功能灵活布置，主梁与柱形成框架，具有良好的刚度，楼面刚度大，施工简单，是目前使用最广泛的一种楼盖结构形式。

根据梁的结构布置情况，地下室常用的有梁楼盖可分为单向板楼盖、十字双向板楼盖和井字梁楼盖无梁楼盖不设梁，楼盖直接支承在柱或墙上。

无梁楼盖常用的柱帽形式有锥形柱帽和平板式柱帽，锥形柱帽适用于荷载较小的无梁楼盖，平板式柱帽适用于荷载较大的无梁楼盖，由于锥形支模和配筋构造比较复杂，且影响室内景观效果，平板式柱帽模板及配筋简单，施工方便，底面较为平整，因此在地下室中，一般使用平板式柱帽。

2、各形式楼盖对比以8.1×8.1轴网中间层楼板为例：附加恒荷载3KN/m2，车库活荷载为4～2KN/m2。

各楼盖建议构件尺寸、结构高度及建筑层高如下：单向板楼盖，板厚110，主梁300×650，次梁200×550，结构高度max650，结构高度min550，层高3500。

（mm）十字梁楼盖，板厚110，主梁300×600，次梁200×500，结构高度max600，结构高度min500，层高3450。

晓东CAD家园 - [必看]：有关井字梁家园首页·下载中心·图纸中心·文章中心·教学中心·晓东词典·资源中心· FTP联盟·校友录·邮购服务论坛首页￤免费注册￤个人设置￤帮助￤退出论坛爱心币规则搜索快速链接游乐园搜索论坛高级搜索快速链接最近新帖今日新帖我发起的主题我参与的主题我的收藏夹我的悄悄话订阅的主题我的资料打开好友列表用户控制面板编辑签名编辑头像编辑个人资料编辑选项个性签名游乐园爱心银行形象中心彩票中心博彩中心许愿板涂鸦版为改善网站速度,本站接受大家捐款,共建家园,点击查看汇款方法和捐款朋友名单...家园首页 >> 家园论坛 > …结构专业版块 > ※钢筋混凝土结构※ > [必看]：有关井字梁总页数(2): 12› 上一主题下一主题作者主题无赖 []超级会员高级会员 ID: No.73022发贴数: 287经验值: 84%等级: 15 级现金:109￥存款:284￥积分: 1注册日期: 2003.08.17日均在线: 0.20 小时来自:1楼楼主说：[必看]：[必看]：有关井字梁 9pt 10pt 11pt 12pt 13pt 15pt摘的一些网上言论:仅供参考有关井字梁的主题1：概念：屋盖、楼盖的结构形式主要有单向板肋梁楼盖、双向板肋梁楼盖、无梁楼盖和井字楼盖等四种。

：在有些建筑的门厅内，往往为了建筑上的需要，用梁将楼板划分为若干个正方形或接近正方形的的小区格，两个方向的梁截面相同，不分主梁和次梁，都是直接承受板传来的荷载，这种楼盖称为井字楼盖。

井字楼盖的梁是以楼盖四周的柱子或墙作为支承的，两个方向的梁的交点会产生一定数量的挠度，整个楼盖的变形类似一块很大的双向板。

2：支承：最好是把井字梁全放在柱上或者全放在梁上这样对井字梁的受力和协调变形都有利，如果把井字梁放在梁上的话边梁的刚度要比井字梁大以符合井字梁的计算假定。

地下室顶板不同梁板结构体系的经济性比较发布时间：2021-09-10T10:44:52.283Z 来源：《时代建筑》4月上作者：卞方东[导读] 地下室顶板的梁板结构体系根据梁的布置形式，一般分为按双向板布置的井字梁、十字梁、单向单道次梁、无次梁和按单向板布置的单向多道次梁（本文以单向双道次梁为例）、无梁楼盖等。

江苏龙腾工程设计股份有限公司卞方东江苏南京 210000[摘要]地下室顶板的梁板结构体系根据梁的布置形式，一般分为按双向板布置的井字梁、十字梁、单向单道次梁、无次梁和按单向板布置的单向多道次梁（本文以单向双道次梁为例）、无梁楼盖等。

当今的工程建设对经济性要求越来越高，既要结构布置合理，又要控制混凝土用量和钢筋用量，还要便于工程施工，并最终满足工程设计合理和工程造价的经济性、工程施工的方便等多赢的目的。

通过控制地下室顶板在不同覆土厚度的情况下，比较上述这五种方案的经济性，为工程建设提供可行性参考。

[关键词]地下窒顶板；覆土厚度；梁板结构体系；经济性1．前言：地下室顶板上需要考虑室外综合管网、室外景观绿化等等，这就需要地下室顶板拥有足够的覆土厚度来满足各个专业的需求，故其荷载相对较大。

甚至局部地下室顶板区域还需要考虑消防车荷载及人防荷载，这就使的地下室顶板荷载更大。

尤其海绵城市的提出，对地下室顶板覆土提出更高的要求。

选择何种类型的地下室顶板的梁板结构体系时，需要考虑以下因素：1)地下室顶板所承受的各类荷载相对较大，混凝土及钢筋用量较高；2)设备专业通常净高要求较高以及及地下室层高的局限。

如今很多工程开发商项目或政府项目，对钢筋及混凝土用量提出一系列的经济性的限值。

本文对按双向板布置的井字梁、十字梁、单向单道次梁、无次梁和按单向板布置的单向双道次梁结构方案，在覆土厚度分别为1.5m、1.2m、1.0m、0.8m、0.6m的情况下对钢筋及混凝土用量进行比较，为实际工程设计提供可行性参考。

2．计算模型与计算方法2.1计算模型（1) 计算条件：①柱网形式均采用大柱网8.4m×8.4m，柱截面尺寸均为600mm×600mm，层高按3.7米考虑；②各个构件混凝土强度等级：C35；③各个构件钢筋强度等级：三级钢（HRB400）。

浅谈井字梁结构的设计及计算作者：龚伟来源：《大陆桥视野·下》2013年第05期摘要井字梁结构是复杂的空间受力体系，属于交叉梁系，本文分析了建筑设计中井字梁的设计特点，井字梁结构的一般布置原则以及构造要求和计算分析时应注意的问题，并通过具体的案例做了计算分析，以供同行参考。

关键词井字梁结构设计计算一、井字梁结构的特点和应用随着我国建筑业的快速发展，井字梁结构因其合理的受力特点和独特的结构布置方式，在工业、民用以及一些公共建筑中得到了较为广泛的应用。

例如，会议室、大型阅览室以及一些礼堂、宾馆和商场等公共建筑的出入口和门厅。

井字梁结构是复杂的空间受力体系，属于交叉梁系，对于钢筋混凝土井字梁结构，由于梁板整体浇筑，各向梁布置没有主次之分，与其他一般结构布置相比，有以下显著特点：1.各向梁协同工作，共同承担和分配楼面荷载，具有良好的空间整体性能。

2.比一般梁板结构具有较大的跨高比，对于层高受限且建筑上又需要大跨度的建筑，具有广泛的适用性。

3.由于减少了结构的高度和自重，梁截面也小于一般梁板结构中的主次梁，具有显著的经济效益。

4.施工便利，能提供整齐美观的天棚。

当然，由于该结构形式的结构内力及变形计算是通过双向交叉梁间的变形协同来实现的，因此，其平面传力和受力相对复杂，结构分析难度也较大。

井式梁结构有多种梁格布置方式，常用的有正交正式网格梁、正交斜向网格梁和斜交斜向网格梁、三向网格梁、设内柱的网格梁等。

另外，目前国内工程应用比较多的除一般混凝土井字梁结构外，还有预应力混凝土井字梁结构和劲性混凝土井字梁结构。

二、井字梁结构的一般布置原则一般井字梁结构设计时，首先应选择合理的网格间距，确定井字梁截面高度并进行井字梁系布置，然后再进行结构受力分析和结构刚度分析。

下面，就井字梁结构的布置做一简单介绍，仅供大家参考。

1.井字梁格间距的选择。

梁格间距一般根据建筑要求和结构平面尺寸确定，通常取各方向跨度的1/12～1/6，且一般不超过4m。

阐述地下室楼盖不同结构型式经济性比较一. 计算参数及计算方法概述1.标准柱距8100mm，柱子截面600x600mm，计算模型取6x6跨。

顶板混凝土强度等级C35，负一层混凝土C30，钢筋全采用HRB400钢，混凝土容重取25kN/m3，不考虑水平荷载。

对地下室无梁楼盖、常规梁板式（含十字梁、井字梁及单向板形式）、加腋梁板等不同结构型式经济性进行对比。

造价计算均仅比较中央一标准跨。

覆土顶板：附加恒载27kN/m2（1.5米覆土），园林活载5kN/m2；人防顶板（核六）：附加恒载3kN/m2，人防荷载55kN/m2；地下室中板：附加荷载3kN/m2，车库活载4kN/m2。

2.分析软件：盈建科（YJK）梁板及有限元计算、PKPM-SLABCAD模块、无梁楼盖经验公式法计算。

二、影响工程量的一些构造及依据1.覆土顶板：A做为嵌固端，板厚不得小于180，板筋应双层双向配筋，且每个方向的配筋率不宜小于0.25%----《抗规》[1]6.1.14、《高规》[2]3.6.3；B.地下室顶板环境类别为二b类，构件裂缝控制为0.2mm----《混凝土规范》[[3]3.4.5、3.5条。

2.人防顶板（核六）：A.人防板最小板厚200mm----《人防规范》[4]4.11.3条；B.无梁楼盖板受力钢筋配筋率不应小于0.3%----《人防规范》[4]D.3.1条；C.双面配筋的混凝土板需设置拉结筋----《人防规范》[4]4.11.11条；D.受弯构件宜在受压区配置不小于受拉钢筋最小配筋率的钢筋----《人防规范》[4]4.11.9条。

三、算量软件及细节1.算量软件：采用广联达软件。

2.细节：A.考虑常规的钢筋锚固、搭接及弯钩长度；B.不考虑钢筋损耗；C.人防考虑拉结筋工程量。

四、平面布置图1.地下室无梁楼盖、常规梁板式（含十字梁、井字梁及单向板形式）、加腋梁板示意如下图2.截面配筋说明示意A.覆土顶板1. 无梁楼盖做法：柱帽为3000*3000mm，根部总高800mm，顶板厚400mm，板钢筋为Φ14@150双层双向拉通布置，另加柱帽另加支座钢筋Φ14@150。

浅谈井字梁结构设计摘要：由于钢筋混凝土井字梁在使用上能给建筑提供较大空间，在设计中日益常见载计算、配筋设计等几个力一面介绍了钢筋混凝土井字梁设计中应注意的几个问题，。

本文分别从钢筋混凝土井字梁楼盖的构造，给如后设计工作一定参考。

关键词：井字；梁配筋；构造随着我国经济的蓬勃发展，井字梁形式结构由于其能提供大空间、受力合理、美观舒适等特点，在工业与民用建筑中得到了较为广泛的应用钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式，由于双向板是受弯构件，随着跨度增大，板厚也随之增大为了减轻自重，节约材料，司一以把板卜部的受拉区混凝土挖掉一部分，用钢筋承担拉力，这样双向板就成为了在两个方向形成井字式的区格梁，两个方向的梁通常是等高的，我们称这种双向梁为井字梁。

1井字梁的计算SATWE计算软件与查静力计算手册两种计算方法的应用。

（1）两种计算方法在计算井字梁结构时，井字梁中间交义点的内力计算均按照空间交义梁系方式进行分配。

即根据节点的变形协调条件和各梁线刚度的人小进行计算，协调条件为，在每一点处交义梁的线位移相等。

（2）两种计算方法最人不同在十井字梁端部支座竖向刚度对井字梁结构的影响。

采用查静力计算手册方法时，无论井字梁与其端部支座是固接还是铰接，均不考虑其竖向刚度的影响，即认为井字梁端部支座处没有竖向位移（3）当井字梁端部简支在框架卞梁上时，SATWE软件的计算结果与查静力计算手册的结果相差很人，这卞要是SATWE软件考虑了主框架梁的竖向位移所致。

当井字梁端部简支剪力墙上时，二者之间的计算结果相差很小。

这主要是因为混凝土剪力墙的竖向刚度很人，竖向位移很小所致。

井字梁内力受其端部支座竖向刚度的影响很人，当采用查静力计算手册法时，应考虑该工程是否符合其计算假定。

2井字梁的结构布置（1）井字梁与柱子采取“避”的方式，调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下，山十两者刚度相差悬殊而成为受力薄弱点以致首先破坏，山十井字梁避开了柱位，靠近柱位的区格板需另作加强处理。
