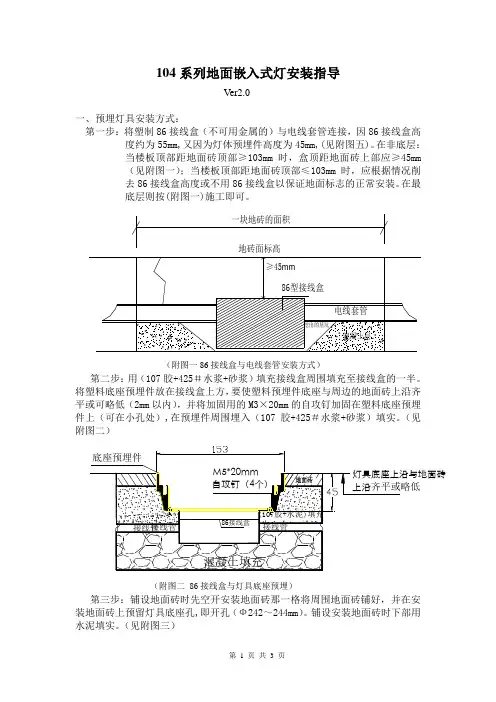

104系列地面嵌入式灯安装指导Ver2.0一、预埋灯具安装方式：第一步：将塑制86接线盒（不可用金属的）与电线套管连接，因86接线盒高度约为55mm,又因为灯体预埋件高度为45mm,(见附图五)。
在非底层：当楼板顶部距地面砖顶部≥103mm时，盒顶距地面砖上部应≥45mm（见附图一）；当楼板顶部距地面砖顶部≤103mm时，应根据情况削去86接线盒高度或不用86接线盒以保证地面标志的正常安装。
在最底层则按(附图一)施工即可。
一块地砖的面积地砖面标高≥45mm86型接线盒电线套管挖出的基坑混凝土层（附图一86接线盒与电线套管安装方式）第二步：用（107胶+425＃水浆+砂浆）填充接线盒周围填充至接线盒的一半。
将塑料底座预埋件放在接线盒上方，要使塑料预埋件底座与周边的地面砖上沿齐平或可略低（2mm以内），并将加固用的M3×20mm的自攻钉加固在塑料底座预埋件上（可在小孔处）,在预埋件周围埋入（107胶+425＃水浆+砂浆）填实。
（见附图二）（附图二 86接线盒与灯具底座预埋）第三步：铺设地面砖时先空开安装地面砖那一格将周围地面砖铺好，并在安装地面砖上预留灯具底座孔,即开孔（Ф242～244mm）。
铺设安装地面砖时下部用水泥填实。
（见附图三）第四步：用密封胶将接线盒与线管接口处用密封胶封住，以防水汽侵入。
清理塑料等杂质，清理铸铝灯体，在预埋件内沿涂上防水胶，然后将灯体放入塑料预埋件上再用自攻钉将铸铝灯体跟预埋件在4个孔内进行加固。
使灯体上沿跟预埋件上沿齐平。
涂防水胶铸铝灯体塑料底座预埋件(灯体与预埋件间隙放大图)第五步：将（凹形硅胶圈+钢化玻璃面板+电路板组件）放入铸铝灯座，同时将地面标志的线与接线盒中的线接好，然后将接头封好，做防水处理。
将指示箭头调整到疏散方向，此时硅胶圈上面应高于地面砖1-2mm。
第六步:安装不锈钢圈，在不锈钢圈与地面砖之间做防水处理（涂防水胶进行密封）。
并且在安装灯具时应将灯芯上的序列号标注到图纸上。
