国家建筑标准设计图集钢筋排布规则与构造详图

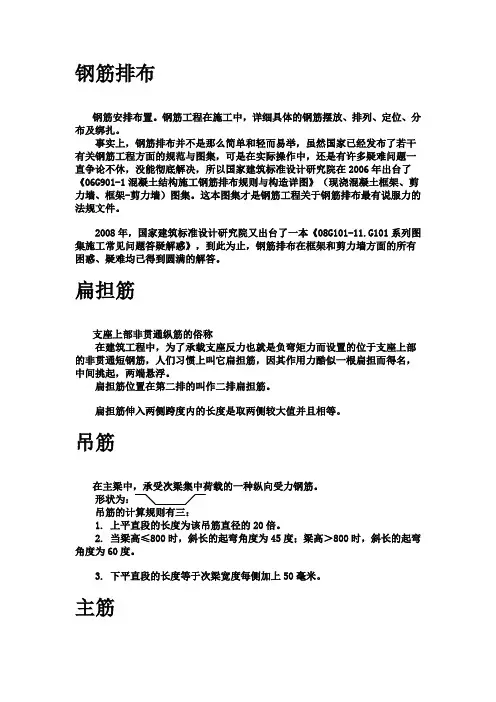

钢筋排布钢筋安排布置。

钢筋工程在施工中，详细具体的钢筋摆放、排列、定位、分布及绑扎。

事实上，钢筋排布并不是那么简单和轻而易举，虽然国家已经发布了若干有关钢筋工程方面的规范与图集，可是在实际操作中，还是有许多疑难问题一直争论不休，没能彻底解决，所以国家建筑标准设计研究院在2006年出台了《06G901-1混凝土结构施工钢筋排布规则与构造详图》（现浇混凝土框架、剪力墙、框架-剪力墙）图集。

这本图集才是钢筋工程关于钢筋排布最有说服力的法规文件。

2008年，国家建筑标准设计研究院又出台了一本《08G101-11.G101系列图集施工常见问题答疑解惑》，到此为止，钢筋排布在框架和剪力墙方面的所有困惑、疑难均已得到圆满的解答。

扁担筋支座上部非贯通纵筋的俗称在建筑工程中，为了承载支座反力也就是负弯矩力而设置的位于支座上部的非贯通短钢筋，人们习惯上叫它扁担筋，因其作用力酷似一根扁担而得名，中间挑起，两端悬浮。

扁担筋位置在第二排的叫作二排扁担筋。

扁担筋伸入两侧跨度内的长度是取两侧较大值并且相等。

吊筋在主梁中，承受次梁集中荷载的一种纵向受力钢筋。

形状为：￣╲╱￣吊筋的计算规则有三：1. 上平直段的长度为该吊筋直径的20倍。

2. 当梁高≤800时，斜长的起弯角度为45度；梁高＞800时，斜长的起弯角度为60度。

3. 下平直段的长度等于次梁宽度每侧加上50毫米。

主筋主筋： (zhu jin) main bar亦称纵向受力钢筋，仅在截面受拉区配置的受弯构件称单筋截面受弯构件，同时在截面受压区配置的称为双筋截面受弯构件。

因此主钢筋按其受力不同而有受拉及受压主钢筋两种。

受拉主钢筋系承受拉应力，受压主钢筋则承受压应力。

主筋泛指在混凝土构件中承受重力荷载的钢筋，相对于构造钢筋而言。

主筋在梁中有：梁上部、下部纵向受力钢筋；支座上部纵向贯通与非贯通受力钢筋；抗扭腰筋；主筋在板中有：板支座上部贯通与非贯通受力钢筋，下部纵向受力钢筋；主筋在墙中有：墙水平与竖向分布钢筋；主筋在柱中有：柱纵向受力钢筋；马凳广义为形状像马一样的凳子，狭义指在工程施工中，临时用于站人放料的凳子。
