油管专用管用规格

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。

4.化学成分检验(1)按SY/T6194-96规定。

套管及其接箍采用同一钢级。

含硫量＜0.045%，含磷量＜0.045%。

(2)按GB222-84的规定取化学分析样。

按GB223中有关部分的规定进行化学分析。

(3)美国石油学会ARISPEC5CT1988第1版规定。

化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。

5.物理性能检验(1)按SY/T6194-96规定。

作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。

(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。

6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-110，C-75，C-95等。

规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。

(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。

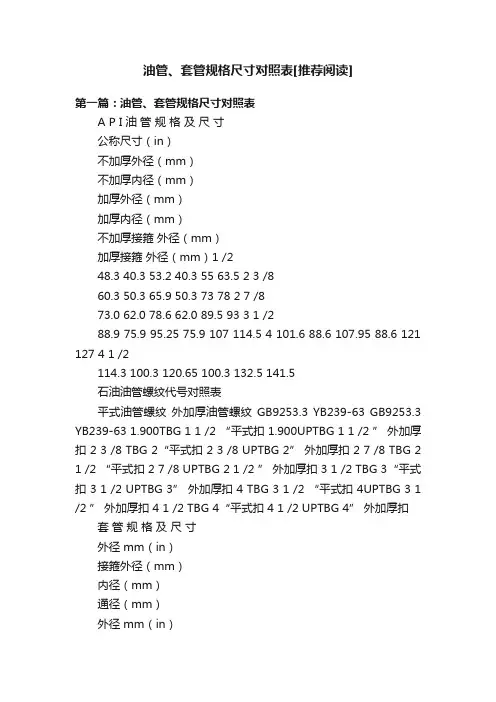

油管、套管规格尺寸对照表[推荐阅读]第一篇：油管、套管规格尺寸对照表A P I 油管规格及尺寸公称尺寸（in）不加厚外径（mm）不加厚内径（mm）加厚外径（mm）加厚内径（mm）不加厚接箍外径（mm）加厚接箍外径（mm）1 /248.3 40.3 53.2 40.3 55 63.5 2 3 /860.3 50.3 65.9 50.3 73 78 2 7 /873.0 62.0 78.6 62.0 89.5 93 3 1 /288.9 75.9 95.25 75.9 107 114.5 4 101.6 88.6 107.95 88.6 121 127 4 1 /2114.3 100.3 120.65 100.3 132.5 141.5石油油管螺纹代号对照表平式油管螺纹外加厚油管螺纹GB9253.3 YB239-63 GB9253.3 YB239-63 1.900TBG 1 1 /2 “平式扣1.900UPTBG 1 1 /2 ” 外加厚扣2 3 /8 TBG 2“平式扣2 3 /8 UPTBG 2” 外加厚扣 2 7 /8 TBG 2 1 /2 “平式扣2 7 /8 UPTBG 2 1 /2 ” 外加厚扣3 1 /2 TBG 3“平式扣3 1 /2 UPTBG 3” 外加厚扣4 TBG 3 1 /2 “平式扣 4UPTBG 3 1 /2 ” 外加厚扣4 1 /2 TBG 4“平式扣4 1 /2 UPTBG 4” 外加厚扣套管规格及尺寸外径 mm（in）接箍外径（mm）内径（mm）通径（mm）外径 mm（in）接箍外径（mm）内径（mm）通径（mm）114.3 （4 1 /2）127.0 103.9 100.7 177.8（7）194.5 166.1 162.9 102.9 99.7 164.0 160.8 101.6 98.4 161.7 158.5 99.6 96.4 159.4 156.2 127（5）141.3 115.8 112.6 193.7（7 5 /8）215.9 178.5 175.3 114.1 111.0 177.0 173.8 112.0 108.8 174.6 171.5 108.6 105.4 171.8 168.7 139.7（5 1 /2）153.7 127.3 124.1 219.1（8 5 /8）244.5 205.7 202.5 125.7 122.6 203.7 200.5 124.3 121.1 201.2 198.0121.4 118.2 198.8 195.6石油套管螺纹代号对照表短圆螺纹套管长圆螺纹套管偏梯形螺纹 API SPEC 5CT YB690-70 API SPEC 5CT YB690-70 API SPEC 5CT 4 1 /2 CSG 4 1 /2 “套管 4 1 /2LCSG 4 1 /2 ”长丝扣套管 4 1 /2BCSG 5 CSG 5“套管5LCSG 5”长丝扣套管 5 BCSG 5 1 /2 CSG 5 1 /2“套管 5 1 /2LCSG 5 1 /2 ”长丝扣套管5 1 /2 BCSG5 /8 CSG 6 5 /8 “套管6 5 /8 LCSG 6 5 /8 ”长丝扣套管6 5 /8 BCSG 7 CSG 7“套管 7 LCSG 7”长丝扣套管 7 BCSG 7 5 /8CSG 7 5 /8 “套管7 5 /8 LCSG 7 5 /8 ”长丝扣套管 7 5 /8 BCSG 8 5 /8CSG 8 5 /8 “套管 8 5 /8LCSG 8 5 /8 ”长丝扣套管 8 5 /8BCSG 9 5 /8 CSG 9 5 /8 “套管9 5 /8 LCSG 9 5 /8 ”长丝扣套管 9 5 /8 BCSG3 /4 CSG 10 3 /4“套管10 3 /4 LCSG 103 /4 ”长丝扣套管 10 3 /4 BCSG 钻杆规格及尺寸（X X、G G、S S 钢级）规格外径 mm（in）管体内径（mm）内加厚内径（mm）外加厚外径（mm）规格外径 mm（in）管体内径（mm）内加厚内径（mm）外加厚外径（mm）60.3 （2 3 /8）46.167.5 114.3（4 1 /2）97.2131.8 73.0（2 7 /8）54.6 33.3 81.8 114.3（4 1 /2）92.5131.8 88.9（3 1 /2）76.0 57.2 97.1 127（5）112.0 95.288.9 （3 1 /2）70.2 49.2 97.1 127（5）108.6146.1 101.6（4）88.3 74.6 114.3 139.7（5 1 /2）121.4 96.9 141.3101.6 （4）84.8 69.8 114.3 139.7（5 1 /2）118.6 96.9 141.3石油钻杆接头螺纹代号对照表GB9253.1 标准GB9253.1 标准YB691-70 GB9253.1 标准YB691-70 NC26 2 3 /8 IF 2A10/2A11 4 1 /2 FH 420/421 NC31 2 7 /8 IF 210/211 2 7 /8 REG 230/231 NC38 3 1 /2IF 310/311 3 1 /2 REG 330/331 NC50 4 1 /2 IF 410/4111 /2 REG 430/4311 /2FH 320/3211 /2 REGNC40 4 FH 4A20/4A21 6 5 /8 REG第二篇：常用纸张规格尺寸常用纸张规格尺寸默认分类 2009-06-16 22:56:16 阅读1064 评论1字号：大中小常用纸张规格尺寸 ,以下所有尺寸单位都以 mm 表示。

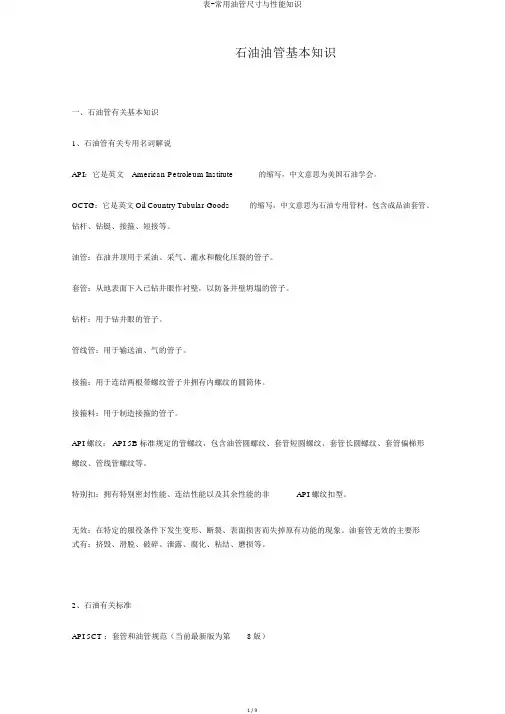

石油油管基本知识一、石油管有关基本知识1、石油管有关专用名词解说API：它是英文American Petroleum Institute的缩写，中文意思为美国石油学会。

OCTG：它是英文 Oil Country Tubular Goods的缩写，中文意思为石油专用管材，包含成品油套管、钻杆、钻铤、接箍、短接等。

油管：在油井顶用于采油、采气、灌水和酸化压裂的管子。

套管：从地表面下入已钻井眼作衬壁，以防备井壁坍塌的管子。

钻杆：用于钻井眼的管子。

管线管：用于输送油、气的管子。

接箍：用于连结两根带螺纹管子并拥有内螺纹的圆筒体。

接箍料：用于制造接箍的管子。

API 螺纹： API 5B 标准规定的管螺纹，包含油管圆螺纹、套管短圆螺纹、套管长圆螺纹、套管偏梯形螺纹、管线管螺纹等。

特别扣：拥有特别密封性能、连结性能以及其余性能的非API 螺纹扣型。

无效：在特定的服役条件下发生变形、断裂、表面损害而失掉原有功能的现象。

油套管无效的主要形式有：挤毁、滑脱、破碎、泄露、腐化、粘结、磨损等。

2、石油有关标准API 5CT ：套管和油管规范（当前最新版为第8 版）API 5D ：钻杆规范（当前最新版为第 5 版）API 5L ：管线钢管规范（当前最新版为第43 版）API 5B ：套管、油管和管线管螺纹的加工、丈量和查验规范GB/T ：石油天然气工业输送钢管交货技术条件第1部分：A级钢管GB/：石油天然气工业输送钢管交货技术条件第2部分：B级钢管GB/：石油天然气工业输送钢管交货技术条件第3部分：C级钢管3、英制与米制换算值1 英寸 (in)=毫米(mm)1 英尺 (ft)=12英寸(in)=米(m)1 平方英寸 =平方毫米 (mm2)1 磅 (lb)=千克(kg)1 磅每英尺 (lb/ft)=千克每米(kg/m)1 磅每平方英寸(psi)=千帕斯卡(kPa)= 兆帕 (Mpa)1 英尺磅 (ft-lb)=焦耳(J)4、油套管管柱构造油套管管柱典型构造示建议图1。

石油常用专用管螺纹和管材的类型及规格一、前言在石油工业发展过程中，API系列规范的石油管专用螺纹起着不可或缺的作用。

石油管专用螺纹主要分为两大类：用于井下工具及钻柱构件连接的石油钻具接头螺纹及用于油套管连接的油套管接头螺纹。

随着油井气钻采作业向更深、更高压力和更高温度等更苛刻工况条件的方向发展，而且石油钻采工艺技术不断的进步，常规石油管螺纹很难满足油田的开发需求。

本文就石油常用专用管螺纹和管材的主要类型、规格及发展现状作相应的介绍。

二、钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是API SPEC 7。

（螺纹外观见图3）API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式英文写法螺纹牙型规格与种类1 数字型（NC）Number style connection theads V-0.038RNC23-NC77共计13种2 内平型（IF）Internal-flush style connection threads V-0.06523/8in-51/2in共计6种3 贯眼型（FH）Full-hole style connection threadsV-0.065V-0.050V-0.04031/2in-65/8in共计5种4正规型（REG）Regular style connection threadsV-0.050V-0.04023/8in-85/8in共计8种1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

石油常用专用管螺纹和管材的类型及规格一、前言在石油工业发展过程中，API系列规范的石油管专用螺纹起着不可或缺的作用。

石油管专用螺纹主要分为两大类：用于井下工具及钻柱构件连接的石油钻具接头螺纹及用于油套管连接的油套管接头螺纹。

随着油井气钻采作业向更深、更高压力和更高温度等更苛刻工况条件的方向发展，而且石油钻采工艺技术不断的进步，常规石油管螺纹很难满足油田的开发需求。

本文就石油常用专用管螺纹和管材的主要类型、规格及发展现状作相应的介绍。

二、钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是API SPEC 7。

（螺纹外观见图3）API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式英文写法螺纹牙型规格与种类1 数字型（NC）Number style connection theads V-0.038R NC23-NC77 共计 13 种2 内平型 ( IF ) Internal-flush style connectionthreads V-0.065 23/8in-51/2in 共计 6 种3 贯眼型( FH ) Full-hole style connection threads V-0.065V-0.050V-0.040 31/2in-65/8in 共计 5 种4 正规型( REG ) Regular style connection threads V-0.050V-0.040 23/8in—85/8in 共计 8 种1.内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

油管、套管规格尺寸对照表A P I油管规格及尺寸公称尺寸（in）不加厚外径（mm）不加厚内径（mm）加厚外径（mm）加厚内径（mm）不加厚接箍外径（mm）加厚接箍外径（mm）1 1/248.3 40.3 53.2 40.3 55 63.52 3/860.3 50.3 65.9 50.3 73 782 7/873.0 62.0 78.6 62.0 89.5 933 1/288.9 75.9 95.25 75.9 107 114.5 4 101.6 88.6 107.95 88.6 121 1274 1/2114.3 100.3 120.65 100.3 132.5 141.5－1－石油油管螺纹代号对照表平式油管螺纹外加厚油管螺纹GB9253.3 YB239-63 GB9253.3 YB239-631.900TBG 1 1/2 " 平式扣 1.900UPTBG 1 1/2" 外加厚扣2 3/8 TBG 2" 平式扣 2 3/8UPTBG 2" 外加厚扣2 7/8 TBG 2 1/2" 平式扣 2 7/8UPTBG 2 1/2" 外加厚扣3 1/2 TBG 3" 平式扣3 1/2UPTBG 3" 外加厚扣4 TBG 3 1/2" 平式扣4UPTBG 3 1/2" 外加厚扣4 1/2 TBG 4" 平式扣 4 1/2UPTBG 4" 外加厚扣－2－套管规格及尺寸外径mm（in）接箍外径（mm）内径（mm）通径（mm）外径mm（in）接箍外径（mm）内径（mm）通径（mm）114.3（4 1/2）127.0103.9 100.7177.8（7）194.5166.1 162.9 102.9 99.7 164.0 160.8 101.6 98.4 161.7 158.599.6 96.4 159.4 156.2127 （5）141.3115.8 112.6193.7（7 5/8）215.9178.5 175.3 114.1 111.0 177.0 173.8112.0 108.8 174.6 171.5108.6 105.4 171.8 168.7139.7（5 1/2）153.7127.3 124.1219.1（8 5/8）244.5205.7 202.5 125.7 122.6 203.7 200.5124.3 121.1 201.2 198.0121.4 118.2 198.8 195.6－3－－4－石油套管螺纹代号对照表短圆螺纹套管长圆螺纹套管偏梯形螺纹 API SPEC 5CT YB690-70 API SPEC 5CT YB690-70API SPEC 5CT 4 1/2 CSG 4 1/2 "套管 4 1/2 LCSG 4 1/2 "长丝扣套管4 1/2 BCSG5 CSG 5"套管 5LCSG 5"长丝扣套管 5 BCSG 5 1/2 CSG5 1/2 "套管 5 1/2 LCSG 5 1/2 "长丝扣套管 5 1/2BCSG6 5/8 CSG 6 5/8 "套管 6 5/8 LCSG 6 5/8 "长丝扣套管 6 5/8 BCSG7 CSG 7"套管7 LCSG 7"长丝扣套管 7 BCSG 7 5/8 CSG 7 5/8 "套管 7 5/8 LCSG 7 5/8 "长丝扣套管 7 5/8 BCSG 8 5/8 CSG 8 5/8 "套管 8 5/8 LCSG 8 5/8 "长丝扣套管 8 5/8 BCSG9 5/8 CSG 9 5/8 "套管 9 5/8 LCSG 9 5/8 "长丝扣套管 9 5/8BCSG 10 3/4 CSG10 3/4 "套管10 3/4 LCSG103/4"长丝扣套管10 3/4BCSG钻杆规格及尺寸（X、G、S钢级）规格外径mm（in）管体内径（mm）内加厚内径（mm）外加厚外径（mm）规格外径mm（in）管体内径（mm）内加厚内径（mm）外加厚外径（mm）60.3（2 3/8）46.1 67.5114.3（4 1/2）97.2 131.873.0（2 7/8 ）54.6 33.3 81.8114.3（4 1/2）92.5 131.888.9（3 1/2）76.0 57.2 97.1127（5）112.0 95.288.9（3 1/2）70.2 49.2 97.1127（5）108.6 146.1101.6 （4）88.3 74.6 114.3139.7（5 1/2）121.4 96.9 141.3101.6 （4）84.8 69.8 114.3 139.7（5 1/2）118.6 96.9 141.3－5－石油钻杆接头螺纹代号对照表GB9253.1 标准GB9253.1 标准YB691-70GB9253.1标准YB691-70NC26 2 3/8 IF 2A10/2A11 4 1/2FH 420/421NC31 2 7/8 IF 210/211 2 7/8REG 230/231NC38 3 1/2 IF 310/3113 1/2REG 330/331NC50 4 1/2 IF 410/411 4 1/2REG 430/4313 1/2 FH 320/321 5 1/2REGNC40 4 FH 4A20/4A21 6 5/ 8REG－6－。

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。

4.化学成分检验(1)按SY/T6194-96规定。

套管及其接箍采用同一钢级。

含硫量＜0.045%，含磷量＜0.045%。

(2)按GB222-84的规定取化学分析样。

按GB223中有关部分的规定进行化学分析。

(3)美国石油学会ARISPEC5CT1988第1版规定。

化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。

5.物理性能检验(1)按SY/T6194-96规定。

作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。

(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。

6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-110，C-75，C-95等。

规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。

(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。

油管规格尺寸对照表LT抽油杆重量明细表标准长度重量/米重量/根根/吨φ 19mm 8 2.35 18.8 53.19 φ 22mm 8 3.136 25.088 39.85 φ 25mm 8 4.091 32.78 30.5 油管重量名细表标准长度重量/米重量/根根/吨φ 62mm 9.5 9.4 89.3 11.2 φ 76mm 9.5 13.6 129.2 7.75 φ 62mm 9.3 9.4 87.4 11.44 φ 76mm 9.65 13.6 131.2 7.6 注：以上统计均为带节箍重量 A P I油管规格及尺寸公称不加不加加厚加厚不加加厚－1－尺寸〔in〕厚外径〔mm〕厚内径〔mm〕外径〔mm〕内径〔mm〕厚接箍外径〔mm〕接箍外径〔mm〕1 1/248.3 40.3 53.2 40.3 55 63.52 3/860.3 50.3 65.9 50.3 73 782 7/873.0 62.0 78.6 62.0 89.5 933 1/288.9 75.9 95.25 75.9 107 114.5－2－4 101.6 88.6 107.95 88.6 121 1274 1/2114.3 100.3 120.65 100.3 132.5 141.5石油油管螺纹代号对照表平式油管螺纹外加厚油管螺纹GB9253.3 YB239-63 GB9253.3 YB239-631.900TBG 1 1/2 " 平式扣 1.900UPTBG 1 1/2" 外加厚扣2 3/8 TBG 2" 平式扣 2 3/8UPTBG 2" 外加厚扣2 7/8 TBG 2 1/2" 平式扣 2 7/8UPTBG 2 1/2" 外加厚扣3 1/2 TBG 3" 平式扣3 1/2UPTBG 3" 外加厚扣－3－4 TBG 3 1/2" 平式扣4UPTBG 3 1/2" 外加厚扣4 1/2 TBG 4" 平式扣 4 1/2UPTBG 4" 外加厚扣套管规格及尺寸外径mm 〔in 〕接箍外径〔mm〕内径〔mm〕通径〔mm〕外径mm〔in〕接箍外径〔mm〕内径〔mm〕通径〔mm〕114.3〔4 1/2〕127.0103.9 100.7177.8〔7〕194.5166.1 162.9 102.9 99.7 164.0 160.8101.6 98.4 161.7 158.5－4－99.6 96.4 159.4 156.2127 〔5〕141.3115.8 112.6193.7〔7 5/8〕215.9178.5 175.3 114.1 111.0 177.0 173.8112.0 108.8 174.6 171.5108.6 105.4 171.8 168.7139.7〔5 1/2〕153.7127.3 124.1219.1〔8 5/8〕244.5205.7 202.5 125.7 122.6 203.7 200.5124.3 121.1 201.2 198.0121.4 118.2 198.8 195.6石油套管螺纹代号对照表短圆螺纹套管长圆螺纹套管偏梯形螺纹API SPEC 5CT YB690-70 API SPEC 5CT YB690-70 API SPEC 5CT4 1/2 CSG 4 1/2"套管 4 1/2LCSG 4 1/2"长丝扣套管 4 1/2BCSG5 CSG 5"套管5LCSG 5"长丝扣套管 5 BCSG5 1/2 CSG 5 1/2"套管 5 1/2LCSG 5 1/2"长丝扣套管 5 1/2BCSG6 5/8 CSG 6 5/8"套管 6 5/8LCSG 6 5/8"长丝扣套管 6 5/8BCSG7 CSG 7"套管7 LCSG 7"长丝扣套管7 BCSG7 5/8 CSG 7 5/8"套管7 5/8LCSG 7 5/8"长丝扣套管7 5/8BCSG8 5/8 CSG 8 5/8"套管8 5/8LCSG 8 5/8"长丝扣套管8 5/8BCSG9 5/8 CSG 9 5/8"套管9 5/8LCSG 9 5/8"长丝扣套管9 5/8BCSG10 3/4 CSG 10 3/4"套管10 3/4LCSG 103/4"长丝扣套管10 3/4BCSG 钻杆规格及尺寸〔X、G、S钢级〕规格外径管体内径内加厚外加厚规格外径管体内径内加厚外加厚－6－mm 〔in 〕〔mm〕内径〔mm〕外径〔mm〕mm〔in〕〔mm〕内径〔mm〕外径〔mm〕60.3〔2 3/8〕46.1 67.5114.3〔4 1/2〕97.2 131.873.0〔2 7/8 〕54.6 33.3 81.8114.3〔4 1/2〕92.5 131.888.9〔3 1/2〕76.0 57.2 97.1127〔5〕112.0 95.288.9〔3 1/2〕70.2 49.2 97.1127〔5〕108.6 146.1101.6 〔4〕88.3 74.6 114.3139.7〔5 1/2〕121.4 96.9 141.3－7－101.6 〔4〕84.8 69.8 114.3139.7〔5 1/2〕118.6 96.9 141.3 石油钻杆接头螺纹代号对照表GB9253.1 标准GB9253.1标准YB691-70GB9253.1标准YB691-70NC26 2 3/8 IF 2A10/2A11 4 1/2FH 420/421NC31 2 7/8 IF 210/211 2 7/8REG 230/231NC38 3 1/2 IF 310/3113 1/2REG 330/331NC50 4 1/2 IF 410/411 4 1/2REG 430/4313 1/2 FH 320/321 5 1/2REG－8－NC40 4 FH 4A20/4A21 6 5/REG8－9－。

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。

4.化学成分检验(1)按SY/T6194-96规定。

套管及其接箍采用同一钢级。

含硫量＜0.045%，含磷量＜0.045%。

(2)按GB222-84的规定取化学分析样。

按GB223中有关部分的规定进行化学分析。

(3)美国石油学会ARISPEC5CT1988第1版规定。

化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。

5.物理性能检验(1)按SY/T6194-96规定。

作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。

(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。

6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-110，C-75，C-95等。

规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。

(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。

液压油管通径规尺寸标准一、规格尺寸液压油管通径规的规格尺寸根据不同的应用需求而异。

一般来说，液压油管通径规的规格尺寸包括内径、外径、长度等参数。

内径是液压油管通径规的核心尺寸，根据油管的型号和应用场景而定。

外径和长度则根据生产工艺和使用要求进行设计。

二、连接尺寸液压油管通径规的连接尺寸包括螺纹规格、接头规格等。

螺纹规格指液压油管通径规连接部分的螺纹尺寸，一般采用标准螺纹或特殊螺纹。

接头规格指液压油管通径规连接部分的形状、尺寸和结构，需根据不同的使用场合和要求进行设计。

三、弯曲半径液压油管通径规的弯曲半径是指油管在弯曲过程中形成的最小半径。

弯曲半径的大小直接影响到液压油管的弯曲能力和使用寿命。

因此，在选择和使用液压油管通径规时，应确保其弯曲半径符合标准规范和设计要求。

四、刚性要求液压油管通径规的刚性要求是指其在外力作用下保持原有形状和尺寸的能力。

刚性好的液压油管通径规能更好地承受外部压力和冲击，保证液压系统的稳定性和可靠性。

刚性要求是液压油管通径规的重要性能指标之一。

五、耐压性能液压油管通径规的耐压性能是指在一定压力下，其不发生破裂、变形、泄漏等问题的能力。

耐压性能是液压油管通径规的重要性能指标之一，直接影响到液压系统的安全性和可靠性。

在选择和使用液压油管通径规时，应确保其耐压性能符合标准规范和设计要求。

六、耐高温性能液压油管通径规的耐高温性能是指在一定温度下，其不发生软化、变形、老化等问题的能力。

耐高温性能是液压油管通径规的重要性能指标之一，直接影响到液压系统的工作效率和安全性。

在选择和使用液压油管通径规时，应确保其耐高温性能符合标准规范和设计要求。

七、耐低温性能液压油管通径规的耐低温性能是指在一定温度下，其不发生脆化、裂纹等问题的能力。

耐低温性能是液压油管通径规的重要性能指标之一，直接影响到液压系统在寒冷环境下的工作可靠性和安全性。

在选择和使用液压油管通径规时，应确保其耐低温性能符合标准规范和设计要求。

本文的油管尺寸根据标准《API Spec 5CT 套管和油管规范-2005》编写。

一、油管尺寸和重量表C.25 标准油管和API不加厚、外加厚及整体接头油管的尺寸和重量二、油管接箍尺寸、偏差和重量表C.25 不加厚油管接箍尺寸、偏差和重量表C.25加厚油管接箍尺寸、偏差和重量扩展资料：管路清洗：为确保润滑系统的清净，并供给机械设备轴承以洁净的润滑脂，必须将预安装后的管路拆下清洗。

清洗有煤油清洗和酸洗两种。

1.煤油清洗对象及方法（1）铜管、不锈钢管；（2）预安装前已经过酸洗处理，且内壁无锈蚀、氧化铁皮的钢管；（3）在预装时弄脏的管接头；（4）将需要清洗的管子及接头拆下，管子用布（要不掉毛纱）沾煤油把管内擦净，两端及接头浸泡在煤油中清洗，然后管内涂机油或充填满润滑脂，两端密闭好待装；（5）清洗后不得有目测可见的污染物（如铁屑、纤维状杂质、焊渣等），要特别注意焊接处的内壁焊渣必须彻底清洗干净。

2.酸洗对象（1）预安装前未经酸洗的钢管；（2）虽已经过酸洗，但锈蚀严重的钢管。

3.酸洗施工顺序及处理目的（1）脱脂采用脱脂剂，除去配管上粘附的油脂；（2）水洗用清水清除管材上的污物；（3）除锈在酸洗液中除去管壁上的锈斑、轧制铁屑等；（4）水洗和高压水冲洗用清水冲洗上述作业中产生的附着物，管内部用高压水冲洗；（5）中和用碱液中和管材上残存的酸液；（6）干燥为了有效地进行干燥应将管材浸在热水里或进行蒸汽干燥，应使管材干透；（7）防锈；（8）检查对酸洗后的管材进行检查，是否清洗干净；（9）包装和保管酸洗后立即用塑料或塑料带封住管的开口部，以免异物、水份等侵入。

4.酸洗注意事项（1）酸洗前管子的焊接作业已全部完成；（2）拆卸、运输、酸洗时注意不要碰伤管路、螺纹及密封面，用胶带或塑料管堵封口；（3）酸洗前应清除干净焊接时的焊渣、溅出物和管子上的清漆等物；（4）各螺纹部位应用塑料带、橡胶带等耐酸材料加以保护，或在脱脂、水洗后螺纹处涂上干油后再在酸液中除锈，以防酸液侵蚀；（5）酸洗时注意不要使管子的配合记号消失或模糊。

完美WORD 格式.整理. 专业资料分享 .A P I 油 管 规 格 及 尺 寸公称尺寸 （in ）不加厚外径 （mm ） 不加厚内径 （mm ）加厚外径（mm ）加厚内径 （mm ）不加厚接箍 外径（mm ） 加厚接箍 外径（mm ）1 1/2 48.3 40.3 53.2 40.3 55 63.5 2 3/8 60.3 50.3 65.9 50.3 73 78 2 7/8 73.0 62.0 78.6 62.0 89.5 93 3 1/2 88.9 75.9 95.25 75.9 107 114.54 101.6 88.6 107.95 88.6 121 127 4 1/2114.3100.3120.65100.3132.5141.5完美WORD格式.整理石油油管螺纹代号对照表平式油管螺纹外加厚油管螺纹GB9253.3 YB239-63 GB9253.3 YB239-631.900TBG 1 1/2 " 平式扣 1.900UPTBG 1 1/2" 外加厚扣2 3/8 TBG 2" 平式扣 2 3/8UPTBG 2" 外加厚扣2 7/8 TBG 2 1/2" 平式扣 2 7/8UPTBG 2 1/2" 外加厚扣3 1/2 TBG 3" 平式扣 3 1/2UPTBG 3" 外加厚扣4 TBG 3 1/2" 平式扣4UPTBG 3 1/2" 外加厚扣. 专业资料分享.完美WORD 格式.整理. 专业资料分享 .4 1/2 TBG4" 平式扣4 1/2UPTBG4" 外加厚扣套 管 规 格 及 尺 寸外径 mm （in ）接箍外径 （mm ）内径 （mm ）通径 （mm ）外径 mm （in ）接箍外径 （mm ）内径 （mm ）通径 （mm ）114.3（4 1/2）127.0103.9100.7 177.8（7）194.5166.1 162.9 102.999.7 164.0 160.8 101.6 98.4 161.7 158.5 99.696.4 159.4 156.2 127141.3115.8 112.6193.7215.9178.5175.3完美WORD 格式.整理. 专业资料分享 .（5） 114.1 111.0 （7 5/8）177.0 173.8 112.0 108.8 174.6 171.5 108.6 105.4 171.8 168.7 139.7（5 1/2）153.7127.3124.1 219.1（8 5/8）244.5205.7202.5 125.7 122.6 203.7 200.5 124.3 121.1 201.2 198.0 121.4118.2198.8195.6石油套管螺纹代号对照表完美WORD格式.整理短圆螺纹套管长圆螺纹套管偏梯形螺纹API SPEC 5CT YB690-70 API SPEC 5CT YB690-70 API SPEC 5CT4 1/2 CSG 4 1/2 "套管 4 1/2 LCSG 4 1/2 "长丝扣套管 4 1/2 BCSG5 CSG 5"套管5LCSG 5"长丝扣套管 5 BCSG5 1/2 CSG 5 1/2 "套管 5 1/2 LCSG 5 1/2 "长丝扣套管 5 1/2BCSG6 5/8 CSG 6 5/8 "套管 6 5/8 LCSG 6 5/8 "长丝扣套管 6 5/8 BCSG7 CSG 7"套管7 LCSG 7"长丝扣套管7 BCSG7 5/8 CSG 7 5/8 "套管7 5/8 LCSG 7 5/8 "长丝扣套管7 5/8 BCSG . 专业资料分享.完美WORD 格式.整理. 专业资料分享 .8 5/8 CSG 8 5/8 "套管 8 5/8 LCSG 8 5/8 "长丝扣套管 8 5/8 BCSG 9 5/8 CSG 9 5/8 "套管 9 5/8 LCSG 9 5/8 "长丝扣套管 9 5/8BCSG 10 3/4 CSG10 3/4 "套管10 3/4 LCSG103/4"长丝扣套管10 3/4BCSG钻 杆 规 格 及 尺 寸 （X 、G 、S 钢级）规格外径 mm （in ）管体内径 （mm ） 内加厚 内径（mm ） 外加厚 外径（mm ） 规格外径 mm （in ）管体内径 （mm ） 内加厚 内径（mm ） 外加厚外径（mm ）60.3（2 3/8） 46.167.5114.3（4 1/2） 97.2131.873.054.633.381.8114.392.5131.8完美WORD 格式.整理. 专业资料分享 .（2 7/8 ） （4 1/2） 88.9（3 1/2） 76.057.297.1127（5） 112.0 95.288.9（3 1/2） 70.249.297.1127（5） 108.6 146.1101.6（4） 88.374.6114.3139.7（5 1/2） 121.496.9 141.3101.684.869.8114.3139.7118.696.9141.3完美WORD 格式.整理. 专业资料分享 .（4）（5 1/2）石油钻杆接头螺纹代号对照表GB9253.1 标准 GB9253.1标准 YB691-70GB9253.1标准YB691-70NC26 2 3/8 IF 2A10/2A11 4 1/2 FH 420/421 NC31 2 7/8 IF 210/211 2 7/8 REG 230/231 NC38 3 1/2 IF 310/311 3 1/2 REG 330/331 NC504 1/2 IF410/4114 1/2 REG430/431完美WORD格式.整理3 1/2 FH 320/321 5 1/2 REGNC40 4 FH 4A20/4A21 6 5/8 REG . 专业资料分享.。
