FA203A型梳棉机 产品说明书 FA203A

纺织职业技术学院毕业设计FA320并条机系统分析洁年级: 10纺机电学号: 10026114专业: 新型纺织机电技术指导老师: 保慧完成时间2012年10月10日至2012年11月29日摘要近些年来，随着我国经济的迅猛发展，纺织机械技术已经在工业生产、生活领域得到广泛应用，方便人们的生活，为提高生产的效率，纺织机械渐渐走向自动化、智能化连续化，在在节能环保、方便生产生活方面将日益发挥巨大的作用。

高速并条机是一种综合应用机械、微电子、自动控制、传感测试、电力电子、接口和软件编程技术等的高新技术产品，在棉纺行业具有较大的市场应用前景。

本课题以FA320高速并条机项目研发为背景，着重研究了FA320高速并条机的系统部分。

本文在分析国外并条机发展现状的基础上，深入研究了高速并条机的技术需求，基于人机工程学的原理，分析了FA320型高速并条机的系统：为实现高速并条机传动平稳、运行噪音低，对传动和牵伸等机械部分进行了理论分析计算，初步完成了FA320型高速并条机样机的机械系统、检测仪表系统、控制系统的联调和现场试验工作。

本文研究FA320高速并条机样机达到了系统的设计指标。

该设备具有机械本体部分布局合理、结构紧凑、外观宜人、运转平稳、整机振动小、噪音低．操作简便、运行可靠等待点，将具有广阔的市场应用前景。

关键字：机械传动，工艺流程，电气控制，维护保养目录摘要21绪论61.1课题研究的意义61.2课题的应用价值61.3国外的技术现状71.4未来的发展趋势72并条机的任务和工艺流程、规格与特征92.1并条机的任务92.2并条机工艺过程102.3并合作用112.4FA320型并条机规格与特征113 FA320主要机构与机械传动系统133.1 传动机构143.2 牵伸装置173.3 清洁装置183.4 压辊以与圈条成形装置193.5 导条装置193.6 换筒装置203.7 安全装置213.8传动方式的确定253.8.1带传动方式253.8.2齿轮传动方式264 FA320电气控制分析264.1 整机电气参数264.2 主要电气驱动与控制装置配置274.3 电力拖动特点274.3.1 主电机M启动274.3.2 主电机M制动284.4 电气原理作用294.4.1 电气动作原理334.4.2变频器频率调节说明345 FA320并条机的维护保养345.1 维护保养的周期与容345.1.1 揩车的工作围和要求355.2 常见故障检查与分析365.2.1 机械故障365.2.2一般操作故障与原因375.2.3由于机械原因引起的电气自停故障386 结论38致40参考文献411绪论1.1课题研究的意义并条工序是纺纱的重要工序之一，其工序技术的发展，正在受到普遍的重视。

FA221A自调匀整器使用说明书●第一部分综述一.自调匀整控制器是清梳联系统的一个重要组成部分.它对降低生条的重量不匀,降低重量偏差起到关键作用.梳棉机自调匀整装置由中国纺织研究院研制,适配于郑州纺织机械厂的各种型号梳棉机.它采用微电脑混合环控制系统,能够同时改善长短片段不匀.已经在郑州纺织机械厂的FA221A,FA221B,FA221B-N,FA223,FA225A等多种型号梳棉机上广泛使用,并且远销墨西哥,巴基斯坦,越南,柬埔寨,泰国,贝宁等多个国家及地区. 经过十几年的研究与开发,已形成规模化生产,现在仅国内纺织业销量就达几千台,伴随郑州纺织机械厂业务量的迅速扩大,产品遍布大江南北,横跨长城内外.本装置指标已达到或接近同类进口设备水平,满足纺织生产的需要.本装置还可以配备监控计算机,为生产及管理提供方便.另外,本院开发研制的成卷机自调匀整控制器已形成批量生产,适配于郑州纺织机械厂FA141A,AO76F成卷机,该机自带电子称,棉卷重量自动效验,效果显著,欢迎垂询.二.装置主要结构:本装置共分三大部分,即检测机构,控制机构,执行机构.检测机构由安装在给棉板处的重锤杠杆机构,梳棉机车头喇叭口处的棉条粗细放大机构组成.控制机构即自调匀整控制仪.执行机构采用变频器和给棉电机.三.装置特点:A,采用微电脑控制器,数字控制技术,具有无温漂,零漂的特点.B,采用了混合环的控制方式,可改善长短片段的不匀与重偏.C,稳定性,可靠性高.D,单机采用数字显示装置,可直接显示机台运行状况和生条质量情况,也可以配备计算机监控系统,进行多机集中控制.E,调试简单,操作方便.●第二部分产品概况一.结构:梳棉机自调匀整装置由两部分组成,一部分是主机(包括变压器,电源板及控制板<即CPU板>),装在控制柜内,另一部分为显示键盘,可以自由连接调试.在梳棉机触摸屏上也可以对匀整参数修正,在进行显示部分与主机连接时,必需关闭电源,否则可能烧坏机器.复位键在控制板上,轻轻按下再松开,可使系统强制复位.二.指示灯意义：Lp（红）--Vcc电源指示灯.L5（绿）--加匀整开车,道夫到达高速后,梳棉机给棉电机自动控制指示灯.L6（红）--电脑自动计时指示灯,通电后该灯闪亮即为正常.三.使用说明.本自调匀整共分三种状态:（一）,功能设定状态,（二）测试操作状态;（三）, 运行状态.下面分别讲述.(一).功能设定状态.在连接好显示器后,上电后,如果显示FA221A-,表示机器正常.如果显示AL---###,则表示F#功能参数设定有错误,应给与改正,否则不能正常工作.1.功能键具体输入时按以下操作:键入F#,显示器下面三位显示F#-,上面五位为F#中存储的参数,这时键入0到9的数,如果输错,继续按键,替换原来的数字,直到正确.最后按下ENTR键,则显示P.----表示输入正确,如果显示EL----,则表示输入内容错误,应重新输入,如果放弃,则键入ADDR,显示器为P----.请注意：每次输入都须键入五个或五个以上数字，输入参数值不满五位时，前面补零使输入参数值满五位，否则输入无效。

CHINA TEXTILE MACHINERY （GROUP ）CO.，LTD.FA326A 型并条机产品说明书INSPECTION SPECIFICATIONDate 2003年10月中国纺机集团经纬纺机 沈阳宏大纺织机械有限责任公司SHENYANG HONGDA TEXTILE MACHINERY CO ，LTD .前言承蒙贵方购买本公司的产品，谨表示衷心的感谢！由于机械日常使用及调整方法的不同，导致其性能有很大的差异。

为使机器各种性能得到充分的使用，请在机器安装及操作运行前，仔细阅读本说明书以及相关的《电气调试说明书》。

使用中请注意以下事项：1、未经本公司的许可，请不要擅自进行降低机械安全性能的改造。

2、为完善机械性能，有时会发生设计变更，因此本说明书及《电气调试说明书》提供的维修说明内容有时会有与机器不一致的地方。

3、出于安全考虑，维修保养工作只能由经过良好培训且技术合格的人员，并使用本公司的原装零件来完成。

不要尝试在缺乏必要的经验下去排除故障或维修机器。

4、不同国家和地区有关安全及意外防护的法规不同，在操作和维修保养机器时都应严格遵守，同时请参阅本说明书及《电气调试说明书》上有关安全的进一步指示。

您需要将本说明书有关一般安全及意外防护的要求向您的操作及维修保养人员交待清楚。

5、本说明书及《电气调试说明书》上所有的技术细节、尺寸及说明不具有任何约束，故不能据此来抗议或要求任何权利。

对此机器研究发展所作的技术改进恕不事先通知。

沈阳宏大纺织机械有限责任公司1概述1.1 产品用途：本产品适用于22～76毫米长的棉、棉型化纤及中长纤维的纯纺与混纺,在纺纱工艺流程中,位于梳棉（精梳）工序之后,梳棉棉条经过本机的并合与牵伸,提高了棉条的均匀度及纤维的伸直度、平行度,并使不同品质的纤维在棉条中的混和更趋均匀,为获得良好质量的成纱创造必要条件。

本机配置了短片段自调匀整装置，对改善条干质量和重量不匀起了重要作用。

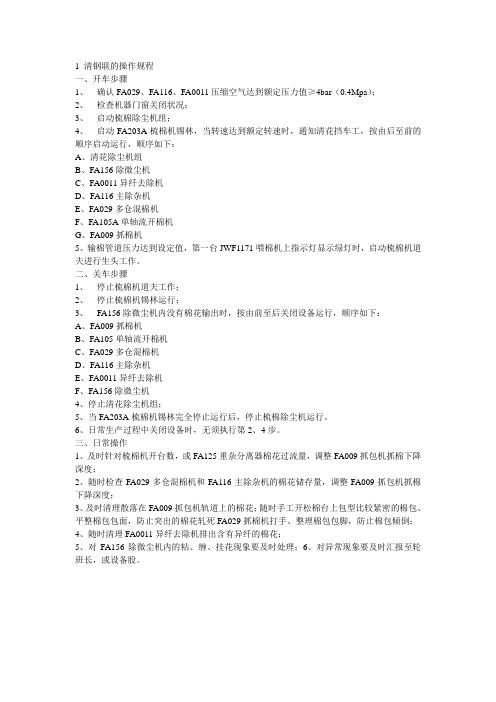

1 清钢联的操作规程一、开车步骤1、确认FA029、FA116、FA0011压缩空气达到额定压力值≥4bar（0.4Mpa）；2、检查机器门窗关闭状况；3、启动梳棉除尘机组；4、启动FA203A梳棉机锡林，当转速达到额定转速时，通知清花挡车工，按由后至前的顺序启动运行，顺序如下：A、清花除尘机组B、FA156除微尘机C、FA0011异纤去除机D、FA116主除杂机E、FA029多仓混棉机F、FA105A单轴流开棉机G、FA009抓棉机5、输棉管道压力达到设定值，第一台JWF1171喂棉机上指示灯显示绿灯时，启动梳棉机道夫进行生头工作。

二、关车步骤1、停止梳棉机道夫工作；2、停止梳棉机锡林运行；3、FA156除微尘机内没有棉花输出时，按由前至后关闭设备运行，顺序如下：A、FA009抓棉机B、FA105单轴流开棉机C、FA029多仓混棉机D、FA116主除杂机E、FA0011异纤去除机F、FA156除微尘机4、停止清花除尘机组；5、当FA203A梳棉机锡林完全停止运行后，停止梳棉除尘机运行。

6、日常生产过程中关闭设备时，无须执行第2、4步。

三、日常操作1、及时针对梳棉机开台数，或FA125重杂分离器棉花过流量，调整FA009抓包机抓棉下降深度；2、随时检查FA029多仓混棉机和FA116主除杂机的棉花储存量，调整FA009抓包机抓棉下降深度；3、及时清理散落在FA009抓包机轨道上的棉花；随时手工开松棉台上包型比较紧密的棉包、平整棉包包面，防止突出的棉花轧死FA029抓棉机打手、整理棉包包脚，防止棉包倾倒；4、随时清理FA0011异纤去除机排出含有异纤的棉花；5、对FA156除微尘机内的粘、缠、挂花现象要及时处理；6、对异常现象要及时汇报至轮班长，或设备股。

CHINA TEXTILE MACHINERY （GROUP ）CO.，LTD.FA326A 型并条机产品说明书INSPECTION SPECIFICATIONDate 2003年10月中国纺机集团经纬纺机 沈阳宏大纺织机械有限责任公司SHENYANG HONGDA TEXTILE MACHINERY CO ，LTD .前言承蒙贵方购买本公司的产品，谨表示衷心的感谢！由于机械日常使用及调整方法的不同，导致其性能有很大的差异。

为使机器各种性能得到充分的使用，请在机器安装及操作运行前，仔细阅读本说明书以及相关的《电气调试说明书》。

使用中请注意以下事项：1、未经本公司的许可，请不要擅自进行降低机械安全性能的改造。

2、为完善机械性能，有时会发生设计变更，因此本说明书及《电气调试说明书》提供的维修说明内容有时会有与机器不一致的地方。

3、出于安全考虑，维修保养工作只能由经过良好培训且技术合格的人员，并使用本公司的原装零件来完成。

不要尝试在缺乏必要的经验下去排除故障或维修机器。

4、不同国家和地区有关安全及意外防护的法规不同，在操作和维修保养机器时都应严格遵守，同时请参阅本说明书及《电气调试说明书》上有关安全的进一步指示。

您需要将本说明书有关一般安全及意外防护的要求向您的操作及维修保养人员交待清楚。

5、本说明书及《电气调试说明书》上所有的技术细节、尺寸及说明不具有任何约束，故不能据此来抗议或要求任何权利。

对此机器研究发展所作的技术改进恕不事先通知。

沈阳宏大纺织机械有限责任公司1概述1.1 产品用途：本产品适用于22～76毫米长的棉、棉型化纤及中长纤维的纯纺与混纺,在纺纱工艺流程中,位于梳棉（精梳）工序之后,梳棉棉条经过本机的并合与牵伸,提高了棉条的均匀度及纤维的伸直度、平行度,并使不同品质的纤维在棉条中的混和更趋均匀,为获得良好质量的成纱创造必要条件。

本机配置了短片段自调匀整装置，对改善条干质量和重量不匀起了重要作用。

修订记录1 目的便于生产部的生产管理，培训梳棉工序的操作者的技能技巧，掌握在生产过程中应知的常识，让安全优质生产得以顺利进行。

2 范围适用于梳棉工序生产作业操作规程及在生产中应注意的事项。

3 职责由生产部制定和修改，由操作工执行。

4 工作内容4.1交接班工作交接班工作是生产员工的第一项工作，要做好此项工作，交接双方必须提前十五分钟对岗开车交接。

交班者以主动交清为主，接班者以检查为主，做到相互合作又分清责任。

交接内容列表如下：4.2 设备操作4.2.1 DK740、DK760梳棉机4.2.1.1 机前准备工作：a)检查锡林是否有塞花(保全)。

b)关好机门。

c)确保机台机电正常。

d)通知空调人员开空调。

4.2.1.2 开机操作要点及注意事项：a)将电箱总开关推到“I”位置，在控制台按“电源”黄灯键即可。

b)在电脑控制台按“开锡林”键，开锡林。

c)“锡林键”在不跳动情况下，按慢速道夫键。

d)待棉花入满棉箱后开机，用拳头曲扶助推压棉层喂入给棉罗拉，开快鍵。

直到集棉器输出棉网，松开手，棉网穿过压辊，导棉条进入圈条器，开快速，棉条挡住光电探测器，棉条伸直后，放下上罩，动作轻稳.e)如果改纺时，要等CV值降到7以下，将机上的棉条拉出处理掉，再开出的棉条待试验室测定合格后，拉出并注有“新”字样。

待条并卷测试合格后每台机搭两桶使用。

f)经测试合格后才能大量生产。

h)出桶后并按规定推到下工序供台旁摆放，交班前一小时要将所有棉条写上责任号。

(内容、班别、日期)注意：a)电脑控制台数字跳动时不能开机生头。

b)棉条喂进圈条器后用手触感应器头，道夫自动切换高速。

c)机台正常开出后DK740机台要按R52、R53键检查棉条数据是否相符，棉条异常要处理(DK760机台要按R51检查)。

d)机台差异30%时按R44检查。

4.2.1.3 喂入棉箱的操作要点及注意事项：a)在控制台按“开棉箱”键。

b)用棉花挡住龙头台面电眼，使机台高速运转。

青岛宏大JWF1203型梳棉机JWF1203型梳棉机－基于6000余台FA203型系列梳棉机的成熟生产使用和工艺实践而推出的新型梳棉机FA203型系列梳棉机自研制开发成功以来，到目前已生产制造了6000余台，正在国内、外的纺织厂，1000多万锭的纺纱能力配套使用，创造发挥了令人满意的经济技术价值。

JWF1203型梳棉机是在FA203A/B/C型梳棉机的基础上，保持其优越的工艺技术性能，用功能模块设计思想进行结构优化整合，实现产品的实用功能和美学功能集合而构成的换代产品。

因此，我们推荐JWF1203型梳棉机是由于：它基于FA203型梳棉机工艺的再次整合优化，实现产品设计换代可以给您带来质量更佳和产量更高的性价比。

高效的分梳、除杂系统——实现单纤维梳理和高效去除棉结、杂质的保证● 引进德国树脂砂铸造技术，造出精确完美的铸铁整体锡林，有更好的稳定性，不变形。

确保不同纺纱品种要求的不同锡林盖板的精确工艺隔距。

● 运转盖板，四点支撑，特殊工艺的高耐磨性材料，不易变形，保证整台车最小的根丝差和延长使用寿命。

● 前、后固定盖板、棉网清洁器采用铝合金型材，良好的针尖平整度，隔距调整方便，保证纤维的梳理更加充分、细致；模块化设计，可根据不同原料进行组合和配置，拆装灵活，排杂效果好。

● 单刺辊结构；刺辊周围设除尘刀、预分梳板、能有效去除杂质和短绒，刺辊除尘刀和落杂区长度可调节落棉量，减少好的纤维损失。

吸尘及气流——高效的吸尘和气流的排除是稳定梳理质量和纤维转移的保障● 可视的吸塑滤尘管道，光滑流畅，维修方便，多点连续吸，压力连续监测，吸尘杂效果好。

● 铝合金封闭式大漏底多块拼接，拆装方便。

强制吸尘，外型更美观。

● 锡林两端面加除杂槽结构，避免圆墙板发热，非密封式圆墙板结构避免锡林两端塞花。

● 整体式道夫墙板，墙板端面与道夫筒体间加密封，防止产生道夫墙板花。

● 滤尘形式标准配置为机内、机外一路连续上吸，也可选配两路连续上吸；精心设计的棉条输出——高产高速的保障● 新型皮圈导棉装置，结构紧凑，保证棉条可以高速稳定输出；采用气动控制翻转式皮圈导棉结构，有利于观察棉网；● 导棉装置采用无齿轮平皮带传动，免加油，大大减少故障率。

FA系列棉纺设备值车操作指导之——并条工序并条工序的任务和设备一、并条工序的任务并条工序是在清梳联或梳棉之后，对已经加工好生条进行进一步的并合牵伸加工。

生条存在有长片不匀率高、纤维伸直平行度差等缺陷，还需要将生条过并条工序的加工，纺制成熟条，提高棉条的质量。

并条工序的任务是：●并合作用——将生条或精梳棉条经过1～3道并合，改善了棉条的长片段不匀率，提高了棉条的重均匀度。

●牵伸作用——通过牵伸机构，使棉条纤维中的钩进一步伸直，提高了纤维的伸直平行度。

●混合作用——通过多道并合，棉条中不同性状纤维得到充分混合，使后道的成品织物在染色中吸色匀而稳定。

●成条作用——经以上并合、牵伸、混合作用后，由生条制成了熟条，并有规律地盘放在棉条桶内，共下道工序使用。

二、并条机的主要结构和作用FA系列并条机常用型号有：FA302、FA305、FA306、FA311、FA312、FA313、FA315、FA316、FA317、FA319、：FA326等。

现以FA306型为例介绍一下并条机的主要结构，它包括导条(喂入)机构、牵伸机构、上下圈条机构、自动换桶机构、自调匀整装置等。

(一)导条机构由分条器、导条罗拉、导条高架、导条板等组成，其作用是由导条高架将棉条从棉条桶中引出。

经导条罗拉积极喂入，并借助分条器将棉条在导条罗拉上排列成行。

当棉条断头后，通过导条架上的光电自停检测头的作用，能使全机停车，待接好头后自动正常开车。

此机构可减少棉条的意外牵伸，能保证并合根数，防止重合交叉，有效保证喂入质量。

(二)牵伸机构并条机采用三上三下压力棒加导向上罗拉曲线牵伸形式，由两个牵伸区组成。

牵伸机构由三对罗拉、胶辊、压力棒、加压装置、集束器、喇叭头等组成。

生条先经过后牵伸区，进行预牵伸，然后进入主牵伸区(前区)，压力棒在主牵伸区内起加强控制慢速纤维的作用，从而有利于提高牵伸质量。

(三)上下圈条机构圈条盘采用悬挂式结构，选用曲线斜管，适应高速运转，成形好。

FA系列棉纺设备值车操作指导之——精梳工序第一章棉纺工艺流程把纺纱原料加工成成品纱的工艺过程称纺纱工艺流程。

目前棉纺厂使用的纺纱原料有原棉和化纤等，从轧花厂或化纤厂运到棉纺厂的原料都压缩成包，包内除有能加工成纱的原料外，还含有各种杂质、尘屑和棉结疵点等，且原棉或化纤的纤维都杂乱无章地交错挤压在一起。

为使有用纤维能纺制成符合用户要求的纱线，还必须经过各工序设备的机械加工。

将有纺纱价值的纤维材料，经过开松、混和、除杂，再经均匀梳理、并合和牵伸等作用，使纤维顺着一个方向伸直，加捻后形成具有一定强力、线密度和弹性的有光泽的纱线。

根据织布品种和要求的不同，纺纱工艺流程也不相同，一般常见的工艺流程有以下几种。

一、纯棉纺纱工艺流程(一)粗梳(普梳)纺纱工艺流程清梳联工序(清棉工序→梳棉工序)→并条工序→粗纱工序→细纱工序→后加工工序(二)精梳纺纱工艺流程清梳联工序(清棉工序→梳棉工序)→精梳工序→并条工序→粗纱工序→细纱工序→后加工工序二、棉与化纤混纺工艺流程棉→清梳联工序(清棉工序→梳棉工序)→精梳工序涤→清梳联工序(清棉工序→梳棉工序)→并条工序→混并条工序→粗纱工序→细纱工序→后加工工序三、纺纱工艺流程的分类清梳棉纯棉工前纺—精梳艺流程并条纺纱工粗纱艺流程—棉、涤混纺细纱工艺流程后纺—络筒后加工—并纱捻线摇纱成包第二章精梳工序的任务和设备一、精梳工序的任务原棉经过清棉、梳棉工序之后，得到开松，去除了大块杂质，制成梳棉生条。

精梳工序将梳棉生条经预并、条卷或条并卷制成小卷，再做进一步梳理，排除短纤维和棉结杂质，使纤维伸直平行，集束成精梳棉条。

经过精梳工序的纱线，具有棉结杂质少、强力高、条干均匀、光洁滑爽、耐穿耐磨等优点。

精梳工序是为了提高成纱质量、纺制高档产品，在梳棉和并条工序之间增加的工序。

精梳工序的任务是：●排除一定长度以下的短纤维。

●清除纤维中残留的棉结杂质。

●提高棉条中纤维的伸直平行程度。

●制成条干均匀的棉条。

JSFA288型精梳机使用说明书（机械部分）江苏凯宫机械股份有限公司偏心距：95mm条筒尺寸（直径×高度）：Φ600×1200输出精梳条粗细度：定量15-30 g/5m理论产量：65kg/台.h吸落棉形式：集体吸落棉，（可配风机吸落棉）所需压缩空气要求2.20.1 压力～2.20.2 耗气量：1.5m3/台.h安装功率2.21.1 主电机YVP132S变频调速2.21.2 毛刷电机： 900转/分2.21.3 风机：3KW 2880转/分2.21.4 变压器：外形尺寸：7160×2040×1700mm全机重量：吨钳板打开变换齿轮（E）的表格：喂棉方式变换齿轮E前进给棉Z38后退给棉Z45相应的喂棉方式：松开螺丝（3）。

松开螺丝（6）和把齿轮（4）向后摆出。

更换变换齿轮（E）。

中间轮（4）再复位，注意（7）上的记号。

在轴套（5）上的开槽必须在水平位置把螺丝（3）略微拧紧。

齿轮调整，不存在间隙：齿轮（E）顺时针转，齿轮（4）反时针转和停。

轴套（5）必须有径向间隙。

用螺栓（6）检查齿轮间隙：松开螺丝（3），齿轮（E）允许径向没有间隙，然而必须轴向能移动。

在刻度（9）上设定所希望的分离距离，把螺丝（3）固定。

相应的分离距离：松开螺丝（3）。

用扳手平面转动轴（1），直到刻度（9）同分离距离一致。

把螺丝（3）固定。

注意！螺母（10）不可以被松开。

4.2.6 JSFA286-0400-1滑杆结合件的调节，见图。

调节要求：a、JSFA286-0408前段钳板轴轴向移动由JSFA286-0400-1滑杆结合件和JSFA288-0400-1扇间隙为0.2mm，在先装好扇形齿轮结合件的情况下，安装JSFA286-0400-1滑杆结合件时，扇形齿墙板接触。

解释：偏心轮（1）对钳板开口和棘轮工作平稳产生影响。

准备：机器准确地运转到刻度24分度上。

关掉主开关，并用挂锁保险。

分离距离调节到《5》。
