20 /20 学年第一学期期末试卷（A ）（闭卷）《 汽车机械工程基础 》课程专业： 班级： 姓名： 学号：一、填空题（每空1分，共30分）1．材料的使用性能包括 、化学性能和 ，这些性能决定了该材料的使用范围，安全可靠性和使用寿命。
2. 在交变应力作用下，虽然零件所承受的应力低于材料的屈服点，但经过较长时间的工作而产生裂纹或突然完全断裂的损坏叫 损坏。
3．在优质碳素结构钢中，如40#钢，表示该钢的平均含碳量为 。
4. 汽车制造中常用的非金属材料主要有塑料、 、 、 和 。
5．在常见的汽车材料中97#汽油，其97是指 值，0#柴油，其0是指 值。
6．构件受力后，其变形的基本形式有四种，分为 、、 和 。
其组合变形就是上述两种或两种以上的基本变形的组合。
7．带传动常见的张紧装置有三类： 张紧装置、 张紧装置、 张紧装置。
8. 带传动中影响最大圆周力的因素主要有 、 、 。
9．渐开线齿轮正确啮合的条件是两齿轮的 和 必须分别相等。
10.标准直齿圆柱齿轮的基本参数有 、 、压力角、齿顶高系数和顶隙系数。
11.多对齿轮啮合所组成的齿轮传动系统即齿轮系，它能实现 、 ，以及较远距离的动力传动，并且可 。
12.变位齿轮与标准齿轮相比有更多的优点，它可以 、 。
二、判断和单选题：（对打“✓”，错打“ ”；每小题2分，共20分）1.高压缩比发动机动力性和经济性好，但易产生爆燃。
若选用抗爆性好的汽油（如95#汽油），高压缩比的发动机就不易发生爆燃。
………………………………………………（ ）2.在材料力学中，杆件中的内力是由于外力的作用而引起的，它随外力的变化而变化。
…………………………………………………………………………………………（ ）3.在一对标准直齿齿轮啮合中，外啮合时两齿轮转向相同，内啮合时两齿轮转向相反。
…………………………………………………………………………………………（ ）4.对于等截面梁的纯弯曲变形中，危险点出现在弯矩最大的截面上、下边缘。
《汽车机械基础》期末测试题及答案（三套）期末测试题一一、单项选择题（每题1分, 共15分）1.在螺栓连接设计中, 若被连接件为铸件, 则往往在螺栓孔处做沉头座孔．其目的是( )。
A. 避免螺栓受附加弯曲应力作用B. 便于安装C. 为安置防松装置D.以上均正确2.选取V带型号, 主要取决于（）。
A. 带的线速度B. 带的紧边拉力C. 带的有效拉力D. 带传递的功率和小带轮转速3. 滚子链传动中, 链节数应尽量避免采用奇数, 这主要是因为采用过渡链节后 ( )A. 制造困难B.要使用较长的销轴C. 不便于装配D.链板要产生附加的弯曲应力4. 带传动中, 弹性滑动( )A. 在张紧力足够时可以避免B. 在传递功率较小时可以避免C. 在小带轮包角足够大时可以避免D. 是不可避免5. 对于相对滑动速度较高的重要蜗杆传动, 蜗轮材料应选用( )A.铸锡青铜B.铸铝铁青铜C.铸铁D.碳钢6.下述不可拆联接是( )A.销联接B.螺纹联接C.胶接D.键联接7.下列牙型螺纹中用于联接的是( )A.梯形螺纹B.普通螺纹C.矩形螺纹D.锯齿形螺纹8.机械零件的设计准则有( )A.温度准则B.强度准则C.耐磨性准则D.等寿命准则9.机器的基本组成要素是( ) 。
A.机械零件B.机构C.零件D.装配组件10.螺纹的（）是指螺纹相邻两牙的中径线上对应两点间的轴向距离。
A.螺..B.模..C.导..D.牙距11.键的高度和宽度是由轴的（）决定的。
A. 长度B.直径C.半径D.载荷12.心轴是指只受（）的轴。
A.扭矩B.向心力C.弯矩D.内应力13.在蜗轮表面加锡青铜是为了减少（）。
A.表面光滑..B.摩擦损..C.弯..D.应力14.只在齿轮、滚动轴承等高副零件上经常出现的是（）。
A.粘着磨损；B.表面疲劳磨损；C.磨合磨损；D.磨粒磨损。
15.选取V带型号, 主要取决于( )。
A. 带的线速度B. 带的紧边拉力C. 带的有效拉力D. 带传递的功率和小带轮转速二、不定项选择题（每题2分, 共10分）1.在通过轴线的截面内, （）的齿廓为直边梯形；在与基圆柱相切的截面内, （）的齿廓一侧为直线, 另一侧为曲线。
《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。
2. 常用的键有、、钩头楔键和花键。
3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。
4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。
5. 装配图中，装配尺寸是指装配体内零件间的和。
三、判断题(对的打√，错的打×。
每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。
图1 图2 2．如图3所示，试标出其尺寸基准。
图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。
(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。
图5(1) 根据结构形状，此零件属于 零件，所用材料为 。
(2) 该零件共用了 个基本视图，其他表达方法有 。
号位座名姓理处分O作卷试者违，号考，名姓写要不外线订装，答作要不内线订装汽车职业学院2018-2019学年春季期末考试丄卷课程名称汽车机械基础课程代码_____________考试形式：（闭卷）适用班级： __________( )4 、滚动轴承的保持架一般米用（）钢制造。
A45 B 、GCr15 C 、QSn4-3 D 、低碳钢( )5 、带传动采用张紧装置的目的是（)A.减轻带的弹性滑动B.调节带的预紧力C.改变带的运动方向D.提高带的寿命题号-一- -二二-三四五六总分得分一、填空题（每空1分，共20分）。
1、_____ 是机构运动的最小单元，________ 是机械制造的最小单元。
2、铰链四杆机构的三种类型是________ 、 _________ 、_____________________________________ 。
3、心轴又可分为转动心轴和__________ 。
4、转轴既承受弯矩又承受___________ 。
5、轴的失效形式主要有疲劳断裂、__________ 、 ___________ 等。
6按滚动轴承所能承受的主要负荷方向或公称接触角 a ,滚动轴承分为：__________ 、推力轴承、____________ 。
7、摩擦离合器由_______ 、__________ 、_________ 、和操纵机构四部分组成。
8、凸轮机构主要由_______ 、_________ 、__________ 三部分组成。
9、滚动轴承一般是由____ 、 ______ 、_________ 和保持架组成。
二、选择题（每题2分，共20分）。
（答案写在题号前括号中）（）1 、机器过载时能避免传动链中零件损坏的传动是（）A.蜗杆传动B. 带传动C. 斜齿圆柱齿轮传动 D 、同步带传动（）2 、表示金属材料屈服极限强度的符号是（）。
A、（T e B 、c b C、c s D、c -1（）6 、若将双曲柄机构的连杆改作为机架时，则将变成A、曲柄滑块B、曲柄摇杆 C 、双摇杆（）7 、（）只适用于单向传递动力。
电大《汽车机械基础》试题库及答案课程负责人：适用班级：2012级汽配1-10、整形任课教师：制定时间：2012年11月题型填空题判断题选择题简答题综合题合计分值1分1分2分x分15分第一章25 4 6 0 0 35第二章9 9 14 12 0 49第三章11 7 14 26 0 68第四章23 14 18 40 15 120第五章39 5 20 24 15 103第六章12 4 8 10 15 49第七章15 6 12 30 0 63第八章24 8 24 0 0 56第九章 3 0 14 0 0 17第十章19 10 26 16 15 86第十一章13 0 6 0 0 19第十二章11 5 14 0 0 30第十三章26 9 40 30 0 105第十四章15 4 10 30 15 74第十五章16 5 26 20 15 82合计322 90 252 202 60 926模块一汽车机械基础简介项目一机械及其相关概念的识别复习要点：1、机器、机构、构件、零件的基本概念；2、区分构件和零件；3、汽车的结构。
一、填空题（每空1分）1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件。
2、一部完整的机器，就其功能而言，可分为__ ____、______ 、__ ____和__ ____。
3、运动构件分为______ 和______ 。
4、汽车的基本结构都由______ 、______ 、______ 、______ 四大部分组成。
答案：1、运动、制造、专用、通用2、动力部分、传动部分、执行部分、控制部分3、主动件、从动件4、发动机、底盘、车身、电器部分二、判断题(每题1分)1、所有构件一定都是由两个以上零件组成的。
（）2、汽车的发动机是驱动整个汽车完成预定功能的动力源。
（）3、构件就是零件。
（）答案：1、×2、√3、×三、选择题（每题2分）1、在如图所示的齿轮—凸轮轴系中，键2称为( )A、零件B、机构C、构件D、部件2、我们把各部分之间具有确定的相对运动构件的组合称为（）A、机器B、机构C、机械D、机床3、汽车的转向系属于一下哪部分？（）A、发动机B、车身C、底盘D、电器设备答案：1、A、2、B3、C项目二平面机构的自由度计算复习要点：1、能够判断平面机构是否具有确定运动。

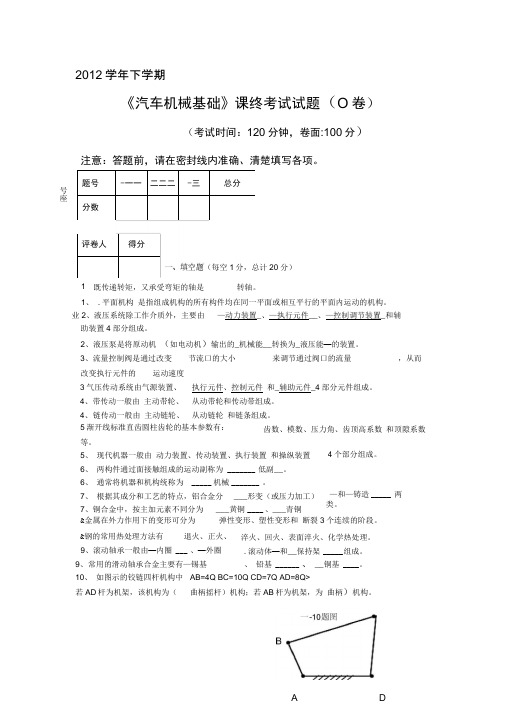

2012学年下学期《汽车机械基础》课终考试试题（O 卷）（考试时间：120分钟，卷面:100分）注意：答题前，请在密封线内准确、清楚填写各项。
.平面机构 是指组成机构的所有构件均在同一平面或相互平行的平面内运动的机构。
业2、液压系统除工作介质外，主要由 —动力装置_、—执行元件__、—控制调节装置_和辅助装置4部分组成。
2、液压泵是将原动机 （如电动机）输出的_机械能__转换为_液压能—的装置。
改变执行元件的 运动速度&金属在外力作用下的变形可分为 弹性变形、塑性变形和 断裂3个连续的阶段。
9、滚动轴承一般由—内圈 ___ 、—外圈 9、 常用的滑动轴承合金主要有—锡基10、 如图示的铰链四杆机构中 AB=4Q BC=10Q CD=7Q AD=8Q> 若AD 杆为机架，该机构为（曲柄摇杆）机构；若AB 杆为机架，为 曲柄）机构。
题号-一一 二二二 -三总分分数评卷人得分、填空题（每空1分，总计20 分）既传递转矩，又承受弯矩的轴是 转轴。
1、 3、流量控制阀是通过改变节流口的大小来调节通过阀口的流量，从而3气压传动系统由气源装置、 4、带传动一般由 主动带轮、 4、 链传动一般由 主动链轮、 执行元件、控制元件 和_辅助元件_4部分元件组成。
从动带轮和传动带组成。
从动链轮 和链条组成。
齿数、模数、压力角、齿顶高系数 和顶隙系数 5渐开线标准直齿圆柱齿轮的基本参数有： 等。
5、 现代机器一般由 动力装置、传动装置、执行装置 和操纵装置6、 两构件通过面接触组成的运动副称为 _______ 低副__。
6、 通常将机器和机构统称为 _____ 机械 _______ 。
7、 根据其成分和工艺的特点，铝合金分 ___形变（或压力加工） 7、铜合金中，按主加元素不同分为 ___黄铜 ____ 、___青铜 4个部分组成。
—和—铸造_____ 两类。
&钢的常用热处理方法有 退火、正火、 淬火、回火、表面淬火、化学热处理。
《汽车机械基础》期末测试题及答案（三套）期末测试题一一、单项选择题（每题1分，共15分）1.在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是()。
A．避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置 D.以上均正确2.选取V带型号，主要取决于（）。
A．带的线速度B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速3．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后 ( ) A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力4．带传动中，弹性滑动( )A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免5．对于相对滑动速度较高的重要蜗杆传动，蜗轮材料应选用( )A.铸锡青铜B.铸铝铁青铜C.铸铁D.碳钢6.下述不可拆联接是( )A、销联接B、螺纹联接C、胶接D、键联接7.下列牙型螺纹中用于联接的是( )A、梯形螺纹B、普通螺纹C、矩形螺纹D、锯齿形螺纹8.机械零件的设计准则有( )A、温度准则B、强度准则C、耐磨性准则D、等寿命准则9.机器的基本组成要素是( ) 。
A.机械零件B.机构C.零件D.装配组件10.螺纹的（）是指螺纹相邻两牙的中径线上对应两点间的轴向距离。
A. 螺距B.模数C.导程D.牙距11.键的高度和宽度是由轴的（）决定的。
A．长度 B.直径 C.半径 D.载荷12.心轴是指只受（）的轴。
A.扭矩B.向心力C.弯矩D.内应力13.在蜗轮表面加锡青铜是为了减少（）。
A.表面光滑度B. 摩擦损耗C.弯矩D.应力14.只在齿轮、滚动轴承等高副零件上经常出现的是（）。
A.粘着磨损；B.表面疲劳磨损；C.磨合磨损；D.磨粒磨损。
15.选取V带型号，主要取决于( )。
A．带的线速度B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速二、不定项选择题（每题2分，共10分）1.在通过轴线的截面内，（）的齿廓为直边梯形；在与基圆柱相切的截面内，（）的齿廓一侧为直线，另一侧为曲线。
2020-2021专科《汽车机械基础》期末试题及答案（试卷号3708）一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。
12小题，每小题2分，共24分）1．图样中的细虚线用来表示( )。
A. 圆的中心线 B．可见轮廓线C．不可见轮廓线 D．尺寸线2．国家标准规定，图样中的线性尺寸均以( )为单位，不需要标注单位符号。
A．m B．mmC．cm D．o3．力偶对物体产生的运动效应为( )。
A．只能使物体转动B．只能使物体移动C．既能使物体转动又能使物体移动D．它与力对物体产生的运动效应有时相同有时不同。
4．组成机构的构件中，按照给定的运动规律做独立运动的构件称为( )。
A．零件 B．从动件C．主动件 D．机架5．在铰链四杆机构的两个连架杆中，只能在某一定角度范围内摆动的连架杆称为( )。
A.曲柄 B．摇杆C．机架 D．连杆6．凸轮机构的从动件采用等速运动规律时会( )。
A．产生刚性冲击 B．没有冲击C．产生柔性冲击 D．产生柔性冲击和刚性冲击7．国家标准规定，分度圆上的压力角a-( )。
A．O。
B．40。
C．206 D．10。
8．摩擦式带传动是依靠( )来传递运动的。
A．带的初拉力 B．带与带轮之间的静摩擦力C．带的紧边拉力 D．带的松边拉力9．当两个被连接件厚度不大，且容易钻出光孔时，宜采用( )。
A．螺栓连接 B．双头螺柱连接C．螺钉连接 D．紧定螺钉连接10．在工作中只承受弯矩不传递扭矩的轴称为( )。
A．转轴 B．传动轴C．心轴 D．挠性轴11.在液压传动系统中，如需执行元件的压力高于系统的压力时，可采用( )。
A．减压回路 B．增压回路C．调压回路 D．平衡回路12．拉伸试验法通常用来测定金属材料的( )。
A．强度 B．硬度C．塑性 D．弹性二、多项选择题（在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。
多选、少选、错选均不得分。
汽车0619-0620《汽车机械基础》期末考试试卷答案（A）班级_______姓名_______拟卷老师高泉一、判断题（对画√,错画×）（每小题1分,共20分）1、深沟球轴承主要承受径向载荷，也能承受一定的轴向载荷（√）2、在蜗杆传动中，一般总是蜗杆作主动件，蜗轮做从动件（√）3、螺钉和螺母都是标准件（√）4、液压辅件主要有油箱、油管和管接头、虑油器和压力表（√）5、普通(三角)螺纹，同一公称直径按螺距大小分粗牙和细牙（√）6、机械、液压、气压、和电气传动是现代化工业中的主要传动方式（√）7、.平键、花键连接都是以键的两侧面为工作面（√）8、.轴的制造材料用得最广泛的是45钢（√）9、.螺纹按用途不同，可分为联接螺纹和传动螺纹（√）10.轴上零件的轴向固定是为了防止在轴向力作用下零件沿轴线移动（√）11、M24×1.5—表示公称直径为24mm,螺距为1.5的粗牙普通螺纹(×)12、带传动是通过带与带轮间的摩擦力来传递运动和动力的（√）13、蜗杆传动是指蜗杆和蜗轮的啮合传动（√）14、内外圈不能分离的轴承，装拆时必须施力于外圈（×）15、HT200表示合金钢的牌号（×）16、普通V带的截面形状是三角形，两侧面夹角α=40°(×)17、材料硬度越高，耐磨性越好，强度也越高（√）18、按轴线的形状不同，轴可分为直轴和曲轴（√）19、轮系分为定轴轮系和周转轮系两种（√）20、45号钢表示其平均含碳量是45% （×）二、选择题（每小题2分,共20分）1、滚动轴承基本代号是1308,轴承的内径d是（ C ）A 8mmB、24mmC、40mm2、螺纹的公称直径是指（ B ）A、螺纹中径B、螺纹大径C、螺纹小径3、一对渐开线齿轮传动（A ）A、保持瞬时传动比恒定不变B、传动比与中心距有关C、在标准中心距的条件下，分度圆与节圆不重合4、传动平稳、无噪声、能缓冲、吸振的传动是（ C ）A、螺旋传动B、齿轮传动C、皮带传动5、传动比大而且准确的传动有（B ）A、皮带传动B、蜗杆传动C、链传动6、游标卡尺的具体读数步骤分为三步：（1）读整数、（2）读小数、（3）将上述两次读数（ A ）即为所求被测题的读数A、相加B、相减C、相乘7、液压系统中的动力元件是（A ）A、液压泵B、液压缸C、液压马达8、圆锥销的（B ）直径为标准值A、大端B、小端C、中部平均9、阶梯轴上与轴承相配合的轴段称为（ C ）A、轴头B、轴身C、轴颈10、普通平键根据（ B ）不同，可分为A型、B型和C型三种A、尺寸的大小B、端部的形状C、截面的形状三、简答题(每小题6分,共18分)1、滚动轴承滚动体的形状有哪几种？答：球、圆柱滚子、圆锥滚子、球面滚子和滚针等2、轴的功用是什么？答：主要是支撑回转零件，并传递运动和动力3、蜗杆传动有什么优点和缺点？答：优点：传动比大，传动平稳，噪声小；缺点：传动效率低，蜗轮采用贵重金属，成本高4、常用的油管有哪几种？答：钢管、紫铜管、尼龙管、塑料管等四、计算题已知一标准直齿圆柱齿轮的齿数为Z=20,模数m=4mm。
《汽车机械基础》期末考试试卷 （答案在试卷末） （本试卷适用班级：）一、填空题（每空1分，共20分） 1、三视图的“三等关系”为 、 、 。
2、机械制图中图纸的比例是 与 的比值。
3、机械是 和 的总称。
4、根据基本尺寸相同的孔和轴配合的松紧程度不同，可将配合为 和 三种。
5、按剖切程度不同，剖视图分为全剖视图、 和 三种。
6、作用在同一刚体上的两个力使刚体平衡的充要条件是这两个力， ， 。
7、低副分为 副和 副两种。
8、零件的表面越光滑，其表面粗糙度Ra 值越 。
9、带传动的张紧装置通常采用___________和___________两种方法。
二、选择题（每题2分，共20分） 1、我国国家标准代号是（ ）。
A. JB B. GB C. HB D. QB 2、在公差与配合中，符号∥代表( )。
A. 平行度 B. 垂直度 C. 倾斜度 D. 位置度3、按照国家标准零件的可见轮廓线用何种线条画出( )。
A．虚线 B ．细实线 C ．点画线 D ．粗实线4、通过面接触构成的平面运动副称为（）。
A. 转动副B. 移动副C. 高副D. 低副5、含碳量为（）的铁碳合金称为钢。
A. 0.0218～2.1％B. 2.1～4.3％C. 4.3％D. 6.69％6、金属在外力作用下表现出来的性能称（）。
A. 物理性能B. 化学性能C. 力学性能D. 工艺性能7、单位面积上的内力称之为（）。
A.应力B. 正应力C. 拉应力D. 压应力8、内燃机中配气机构采用了( )。
A.齿轮机构B.凸轮机构C.四杆机构D.间歇机构9、在尺寸标注中以（）为单位时，不需要标注单位符号或名称。
A.毫米B.厘米C.分米D.米10、凸轮机构中决定从动杆运动规律的是（）。
A.凸轮转速B.凸轮轮廓曲线C.凸轮形状D.凸轮尺寸三、名词解释（每题5分，共15分）1、运动副2、局部自由度3、急回特性四、简答题（每题10分，共20分）1、试判断下列机构属于何种类型的铰链四杆机构。
2012学年下学期《汽车机械基础》课终考试试题(O 卷)(考试时间：120分钟，卷面:100分)注意：答题前，请在密封线内准确、清楚填写各项。
一、填空题（每空1分，总计20分） 1、既传递转矩，又承受弯矩的轴是____转轴。
1、_平面机构是指组成机构的所有构件均在同一平面或相互平行的平面内运动的机构。
2、液压系统除工作介质外，主要由__动力装置_、__执行元件__、__控制调节装置_和辅助装置4部分组成。
2、液压泵是将原动机(如电动机)输出的_机械能__转换为_液压能_的装置。
3、流量控制阀是通过改变__节流口的大小______来调节_通过阀口的流量_______，从而改变执行元件的___运动速度_____。
3气压传动系统由气源装置、执行元件、控制元件和_辅助元件_4部分元件组成。
4、带传动一般由主动带轮、从动带轮和传动带组成。
4、链传动一般由主动链轮、从动链轮和链条组成。
5渐开线标准直齿圆柱齿轮的基本参数有：齿数、模数、压力角、齿顶高系数和顶隙系数等。
5、现代机器一般由动力装置、传动装置、执行装置和操纵装置4个部分组成。
6、两构件通过面接触组成的运动副称为_____低副__。
6、通常将机器和机构统称为_____机械_______。
7、根据其成分和工艺的特点，铝合金分___形变（或压力加工）__和___铸造____两类。
7、铜合金中，按主加元素不同分为___黄铜____、___青铜____和白铜。
8、金属在外力作用下的变形可分为_弹性变形_、_塑性变形和__断裂_3个连续的阶段。
8、钢的常用热处理方法有_退火、正火、淬火、回火、表面淬火、化学热处理。
9、滚动轴承一般由_内圈___、_外圈__、_滚动体_和__保持架______组成。
9、常用的滑动轴承合金主要有__锡基_____、__铅基_____、___铜基____。
10、如图示的铰链四杆机构中AB=40，BC=100，CD=70，AD=80。
若AD 杆为机架，该机构为（ 曲柄摇杆 ）机构；若AB 杆为机架，为曲柄 )机构。
座号 专业业 学号 姓名BC D10、如图示的铰链四杆机构中AB=40，BC=100，CD=70，AD=80。
若CD 杆为机架，为( 双摇杆 )机构；若BC 杆为机架，为（ 曲柄摇杆 ）机构；二、选择题（每题2分，总计20分）1、当带弯曲时长度和宽度均不变的中性层称为（ A ）。
A 、节面B 、节宽C 、节距D 、节长1、V 带轮轮槽基准宽度所在的圆的直径称为（ A ）。
A ．基准直径B ．顶圆直径C ．根圆直径D ．分度圆直径2、由齿轮的轮齿顶部所组成的圆叫做( D )。
A ．基圆B ．齿根圆C ．分度圆D ．齿顶圆2、我国标准齿轮分度圆上的压力角等于( C )。
A ．15°B ．22°C ．20°D ．18°3、以下材料中，最合适做弹簧的是( A )。
A ．60Si2MnB ．Q235C ．40CrD ．203、要生产能承受大冲击、重载荷的齿轮，以下最合适的材料是( B )。
A ．60Si2MnB ．20CrMnTiC ．HT200D ．45B C D4、大小不变或变化过程缓慢的载荷是指( A )。
A．静载荷 B．冲击载荷C．交变载荷4、表示布氏硬度值的符号是( C )。
A．HR B．HVC．HBS(HBW)5、承受弯矩，不传递转矩的轴是( A )。
A．心轴 B．传动轴C．转轴 D．曲轴5、轴和轴承配合的部分称为( D )。
A．轴头 B．轴身C．轴肩 D．轴颈6、当转速较高，载荷较小时选( D )。
A．滚子轴承 B．深沟球轴承C．推力轴承 D．球轴承6、按滚动体形状分为( D )。
A．单列、双列和多列轴承B．非调心轴承和调心轴承C．向心轴承、推力轴承D．球轴承和滚子轴承7、在铰链四杆机构中的两连架杆，如果一个为曲柄，另一个为摇杆，那么该机构就称为( D )。
A．曲柄滑块机构B．双摇杆机构C．双曲柄机构 D．曲柄摇杆机构7、在曲柄滑块机构中，如果将滑块作为机架，则演化为( D )。
A．摇块机构 B．曲柄滑块机构C．曲柄连杆机构 D．定块机构8、凸轮相对机架作直线运动，这种凸轮称为( D )。
A．球面凸轮B．圆柱凸轮C．盘形凸轮D．移动凸轮8、当凸轮以等角速度转动时，从动件在推程和回程的速度为常数，这种运动规律叫做( A )运动规律。
A．等速 B．等加速等减速C．余弦 D．正弦9、齿轮泵一般适用于( A )。
A．低压 B．中压 C．高压9、．不能成为变量液压泵的是( B )。
A．单作用式叶片泵B．双作用式叶片泵C．轴向柱塞泵10、溢流阀属于( B )控制阀。
A．流量 B．压力 C．方向10、当液压系统中某一分支油路压力需要低于主油路压力时，则需在分支油路上安装( C )。
A．顺序阀B．溢流阀C．减压阀三、判断题（每题2分，总计20分）( √ )1、在液压传动中，压力的大小取决于油液流量的大小。
( × )2、双活塞杆液压缸可实现差动连接。
( √ )2、容积式液压泵是依靠密封容积的变化来实现吸油和压油的。
(√ )3、以最短杆的相邻杆为机架，则最短杆为曲柄，而与机架相连的另一杆为摇杆，则该机构为曲柄摇杆机构。
( √ )3、机构中瞬时输出速度与输入速度的比值为零的位置称为连杆机构的极限位置(√)4、凸轮轮廓的设计方法有图解法和解析法两种。
(√ )4、当尺寸相差比较大时，凸轮和轴的固定采用键联接。
(× )5、轴的结构设计就是要定出轴的合理外形和各部分的结构尺寸。
(√ )5、飞溅润滑是利用旋转件将油池中的油飞溅到箱壁，再沿油槽流入轴承进行润(√ )6、花键联接是由带键齿的花键轴和带键齿的轮毂所组成。
( √ )6、跨度较大，或难以保证轴承孔的同轴度时，选择调心轴承。
( √ )7、45钢的平均含碳量为45%。
( × )7、发动机活塞通常选用铝合金材料。
( √ )8、为了改善轴类零件的综合机械性能，通常对轴进行完全退火热处理。
( × )8、采用一般的工艺方法，金属材料中，焊接性能较好的是低碳钢。
( √ )9、带传动都是依靠传动带与带轮的相互摩擦来传递运动和动力的。
(× )9、链传动是依靠链条与链轮的相互摩擦来传递运动和动力的。
( × )10、链节距越大，承载能力越大，但结构尺寸也越大。
( √ )(× )四、简述题（总计20分）1、液压传动大致由哪些部分组成？各部分起何作用？(5分）答：液压传动大致由动力装置（作用是为液压传动系统提供压力油）执行元件（作用是将油液的压力能转换为机械能以驱动工作机构做功）控制调节装置（作用是作用是用来控制油液的流动方向、压力和流量，以保证执行元件和工作机构按要求工作）辅助装置（作用是保证系统正常工作）工作介质（作用是传递能量）等组成1、液压缸起何作用？液压缸有几种类型？(5分）答：液压缸的作用是可将油液的压力能转换成机械能并输出的装置。
液压缸有以下几种类型：1、按照其结构特点的不同可分为活塞式、柱塞式和摆动式3大类。
2、按照作用方式可分为单作用和双作用两种。
2、铰链四杆机构有几种类型？如何判别？（5分）答：铰链四杆机构有曲柄摇杆机构、双曲柄机构和双摇杆机构3种基本类型。
1、以最短杆的相邻杆为机架，则最短杆为曲柄，而与机架相连的另一杆为摇杆，则该机构为曲柄摇杆机构。
2、以最短杆为机架，则其相邻两杆均为曲柄，故该机构为双曲柄机构。
3、以最短杆相对杆为机架，则无曲柄存在，因此该机构为双摇杆机构。
2、哪些机构是由铰链四杆机构演化而来的？ (5分）答：曲柄滑块机构、定块机构、摇块机构、导杆机构等都是由铰链四杆机构演化而来的。
3、轴瓦与轴承衬有何区别？(5分）答：轴承衬是为改善和提高轴瓦的承载性能，节省贵重金属而在轴瓦内表面浇铸(或轧制和烧结)一层薄金属。
3、滑动轴承适宜于什么场合？(5分）答：滑动轴承适用于高速、高精度、重载和有较大冲击的场合，也应用于不重要的低速机器中4、什么是钢的硬度、强度、塑性、韧性与含碳量？(5分）答：抵抗局部变形，特别是塑性变形、压痕或划痕的能力是硬度。
钢抵抗塑性变形或断裂的能力称为强度。
断裂前金属材料产生永久变形的能力称为塑性抵抗冲击载荷作用而不破坏的能力称为韧性。
含碳量：钢中所含碳的百分比4、汽车常用的有色金属有哪些？(5分）答：铜及铜合金（纯铜、黄铜、青铜及铜基合金）。
铝及铝合金（纯铝、形变铝合金、铸造铝合金）。
五、综合题（总计20分）1、今测得一标准直齿圆柱齿轮的齿顶圆直径da=100mm，齿根圆直径df=80mm，齿数Z=24。
试求该齿轮的模数m。
解：已知da=100mm df=80mm Z=24 ha*＝ 1 c*＝0.25da=d+2ha＝m(z＋2)m＝da／(z＋2)≈3.8M可以为3或者为4. da＞d＞dfd=mz当m＝3时d＝72d=mz当m＝4时d＝96所以m＝4答：该齿轮的模数m等于41、已知一对外啮合标准直齿圆柱齿轮机构的传动比i=2.5，Z1=40，ha*=1，C*=0.25，m=10mm，试求这对齿轮的主要尺寸d1，d2，da1，da2，a。
解：已知i=2.5，Z1=40 ha*=1，C*=0.25，m=10mmZ1为主动z2为从动i＝z2／z1 所以z2＝100d1＝mz1＝10×40＝400(mm)d2＝mz2＝10×100＝1000 (mm)da1＝d1＋2ha＝400＋2×10＝420(mm)da2＝d2＋2ha＝1000＋2×10＝1020(mm)a＝(d1＋d2 )／2＝(400+1000)／2＝700（mm)答：d1=400（mm)，d2=1000(mm)，da1=420(mm)，da2=1020(mm)，a=700(mm)。
2、在如图1所示的齿轮系中，已知各齿轮齿数分别为Z1=20，Z2=40，Z3=15，Z4=60，Z5=18，Z6=18，Z9=20，齿轮9的模数m=3mm，蜗杆(左旋)头数Z7=1，蜗轮齿数Z8=40，齿轮1的转向如箭头所示，转速n1=100r/min，试求齿条10的速度和移动方向。
答：已知 Z1=20，Z2=40，Z3=15，Z4=60，Z5=18，Z6=18，Z9=20，齿轮9的模数m=3mm，蜗杆(左旋)头数Z7=1，蜗轮齿数Z8=40，i18=Z2Z4Z6Z8/Z1Z3Z5Z7 =(40×60×18×40)／(20×15×18×1)=320i18=n1/n8＝320因此，n8=5/16又因齿轮8与齿轮9是同轴齿轮，所以n8=n9=5/16d9=mz9=3×20＝60mmv9=n9ωr9=n9πd9=(5/16) π×60＝58.875mm/min齿轮9与蜗杆10为涡轮传动，因此v9=v10=58.875mm/min移动方向如图(图1)2、在如图2所示行星减速器中，已知各齿轮齿数Zl=20、Z3=130，齿轮1转速n=2 400r/min，试求转臂H的转速nH。
