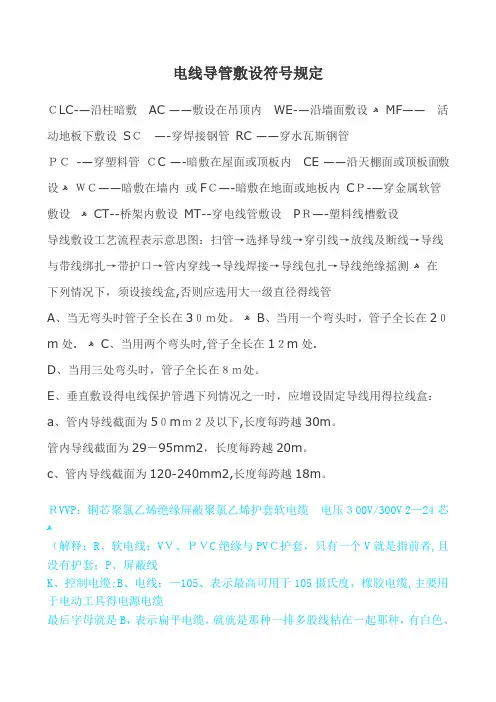

电线导管敷设符号规定ＣLC-—沿柱暗敷AC ——敷设在吊顶内WE-—沿墙面敷设ﻫMF——活动地板下敷设SＣ—-穿焊接钢管RC ——穿水瓦斯钢管ＰＣ-—穿塑料管ＣC —-暗敷在屋面或顶板内CE ——沿天棚面或顶板面敷设ﻫＷＣ——暗敷在墙内或FＣ—-暗敷在地面或地板内CＰ-—穿金属软管敷设ﻫCT--桥架内敷设MT--穿电线管敷设PＲ—-塑料线槽敷设导线敷设工艺流程表示意思图：扫管→选择导线→穿引线→放线及断线→导线与带线绑扎→带护口→管内穿线→导线焊接→导线包扎→导线绝缘摇测ﻫ在下列情况下，须设接线盒,否则应选用大一级直径得线管A、当无弯头时管子全长在3０ｍ处。
ﻫB、当用一个弯头时，管子全长在2０m处.ﻫC、当用两个弯头时,管子全长在1２m处.D、当用三处弯头时，管子全长在８ｍ处。
E、垂直敷设得电线保护管遇下列情况之一时，应增设固定导线用得拉线盒：a、管内导线截面为5０mｍ２及以下,长度每跨越30m。
管内导线截面为29－95mm2，长度每跨越20m。
c、管内导线截面为120-240mm2,长度每跨越18m。
ＲVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压３00V/300V 2—24芯ﻫ（解释：R、软电线；VＶ、ＰＶC绝缘与PVＣ护套，只有一个V就是指前者,且没有护套；P、屏蔽线K、控制电缆;B、电线；—105、表示最高可用于105摄氏度，橡胶电缆,主要用于电动工具得电源电缆最后字母就是B，表示扁平电缆，就就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L就是铝导线，有J就是交联,有ZR连在一起就是“阻燃”，有NH连在一起就是“耐火" ﻫ有下标22表示钢铠装,２表示铜铠装，ﻫ最后得P有下标2好象就是铜屏蔽层，没有就是编织屏蔽) ﻫﻫﻫ用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC)中传输数据模拟信号UTP:局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网ﻫＫVＶＰ:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置得信号传输、控制、测量ﻫSＹＷＶ（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆)单根无氧圆铜线＋物理发泡聚乙烯（绝缘)+(锡丝＋铝）+聚氯乙烯(聚乙烯）ﻫRVV（22７IEＣ52／５3) 聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SＢVV ＨYA 数据通信电缆（室内、外）用于电话通信及无线电设备得连接以及电话配线网得分线盒接线用RV、ＲVP 聚氯乙烯绝缘电缆ﻫRVS、ＲＶB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆ﻫＢＶ、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用ﻫＲIＢ音箱连接线(发烧线）KＶV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTＰ双绞线传输电话、数据及信息网UL2４6４电脑连接线VＧA 显示器线SＹV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号（含综合用同轴电缆）ＳDＦAVP、SDFAVVP、ＳＹFPY 同轴电缆,电梯专用ﻫＪＶPＶ、JVPVＰ、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二ﻫ1）类别:H——市内通信电缆HP——配线电缆HJ——局用电缆ﻫ（２）绝缘：Y-—实心聚烯烃绝缘ﻫＹＦ——泡沫聚烯烃绝缘ﻫYP——泡沫/实心皮聚烯烃绝缘ﻫ（3）内护层:A——涂塑铝带粘接屏蔽聚乙烯护套ﻫＳ-—铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4）特征：T--石油膏填充Ｇ——高频隔离Ｃ——自承式ﻫ（５）外护层:２3——双层防腐钢带绕包销装聚乙烯外被层ﻫ33—-单层细钢丝铠装聚乙烯被层ﻫ４3——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层ﻫ5５3——双层钢带皱纹纵包铠装聚乙烯外被层ﻫﻫ市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套ﻫHＹFAT 泡沫聚乙烯绝缘↗↖ 石油膏填充ﻫ＊市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套ﻫHYAC ﻫ实心聚乙烯绝缘↗ ↖自承式HYA-２00×２—－－－×0、４含义:铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套得市内通信电缆线组为对绞,线径为0、4mm，对数为20０对。
水电图纸符号年夜全之南宫帮珍创作
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架 WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设⑦线路明敷部位代号 LM —沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在空中或地板内 PNA—暗设在不能进入的吊顶内④照明灯具装置方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内装置 (4)设备标注方法’⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号
b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶装置标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯胆个数 d--灯胆容量, W e--灯胆装置高度, m f--装置方式 L--光源种类, 白炽灯或荧光灯。
⽔电图纸符号⼤全，记住这些太有⽤了⽔电图纸符号⼤全，记住这些太有⽤了本⽂出⾃（⽔电施⼯视频教程全套资料）⽔电⼯快速学会看图纸，做预埋，安装，施⼯做桥架（⽔电施⼯视频教程全套）WS是沿墙⾯敷设，⼯程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙⾯敷设CE：沿天棚⾯或顶棚⾯敷设ACE：在能进⼊⼈的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进⼊的顶棚内FC：暗敷设在地⾯内SCE：吊顶内敷设,要穿⾦属管⼀，导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆，导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT⾦属线槽敷设：MR塑料线槽敷设：PR⽤钢索敷设：M穿聚氯⼄烯塑料波纹电线管敷设：KPC 穿⾦属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙⾯敷设：WS暗敷设在墙内：WC沿天棚或顶板⾯敷设：CE 暗敷设在屋⾯或顶板内：CC 吊顶内敷设：SCE地板或地⾯下敷设：FC今⽇推荐以下是来⾃教程评价展开全⽂。
水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地（黄绿相兼）PEN：接零（蓝色）3 项线（火线）:A 项（黄）KV 电压）千伏B 项(绿）C 项（红）BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL—-用电工钢管敷设VXG—-用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L—-链吊式G———管吊式B--壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法' ⑦配电线路的标注方法a——b（c×d）e——f 其中:a—-回路编号b——导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f——敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d-—灯泡容量，W e—-灯泡安装高度,m f——安装方式L-—光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV:电缆SYV：电视线PE:接地（黄绿相兼）PEN:接零(蓝色）3 项线（火线）：A 项(黄) B 项(绿) C 项(红）KV:(电压)千伏BV：散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL--用电工钢管敷设VXG-—用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA——暗设在屋面内或顶棚内DA-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G-——管吊式B——壁装式R--—嵌入式BR———墙壁内安装（4）设备标注方法’ ⑦配电线路的标注方法a—-b(c× d）e——f 其中:a——回路编号b—-导线型号c—-导线根数d——导线截面e-—敷设方式及穿管管径f-—敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a——灯数b-—型号或编号c——每盏照明灯具的灯泡个数d——灯泡容量,W e—-灯泡安装高度, m f——安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警｜广播、电话｜闭路电视、互联网等) 二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
水电图纸各种符号的意义
1、SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)
KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位
线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
2、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装
3、设备标注方法’
配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数
d--导线截面e--敷设方式及穿管管径f--敷设部位
表示2根导线
表示3根导线
表示n根导线
4、照明灯具标注方法一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯。

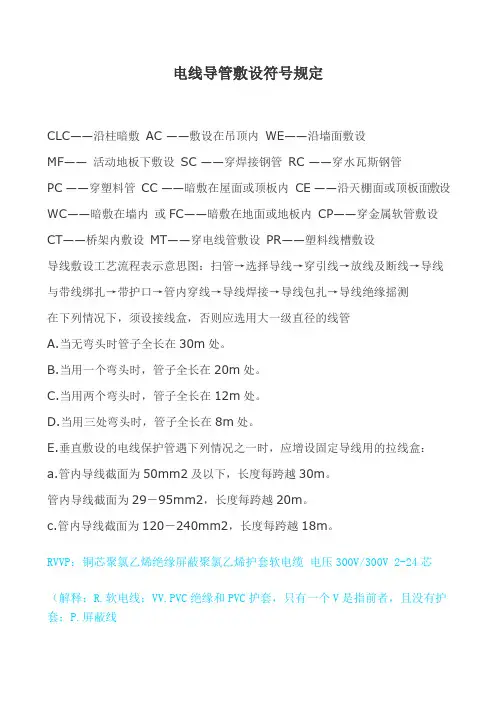

电线导管敷设符号规定CLC——沿柱暗敷AC ——敷设在吊顶内WE——沿墙面敷设MF——活动地板下敷设SC ——穿焊接钢管RC ——穿水瓦斯钢管PC ——穿塑料管CC ——暗敷在屋面或顶板内CE ——沿天棚面或顶板面敷设WC——暗敷在墙内或FC——暗敷在地面或地板内CP——穿金属软管敷设CT——桥架内敷设MT——穿电线管敷设PR——塑料线槽敷设导线敷设工艺流程表示意思图：扫管→选择导线→穿引线→放线及断线→导线与带线绑扎→带护口→管内穿线→导线焊接→导线包扎→导线绝缘摇测在下列情况下，须设接线盒，否则应选用大一级直径的线管A.当无弯头时管子全长在30m处。
B.当用一个弯头时，管子全长在20m处。
C.当用两个弯头时，管子全长在12m处。
D.当用三处弯头时，管子全长在8m处。
E.垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：a.管内导线截面为50mm2及以下，长度每跨越30m。
管内导线截面为29－95mm2，长度每跨越20m。
c.管内导线截面为120－240mm2，长度每跨越18m。
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
水电识图-符号大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式 L——链吊式 G———管吊式B——壁装式 R———嵌入式 BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数 d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管导线敷设部位：CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一：导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二：导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三：灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC赞同导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一：导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二：导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三：灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE线管的代号及敷设方式一：线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二：导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一：导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二：导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三：灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管•子截面的40％。
水电图纸符号大全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水电图纸符号大全SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿)C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

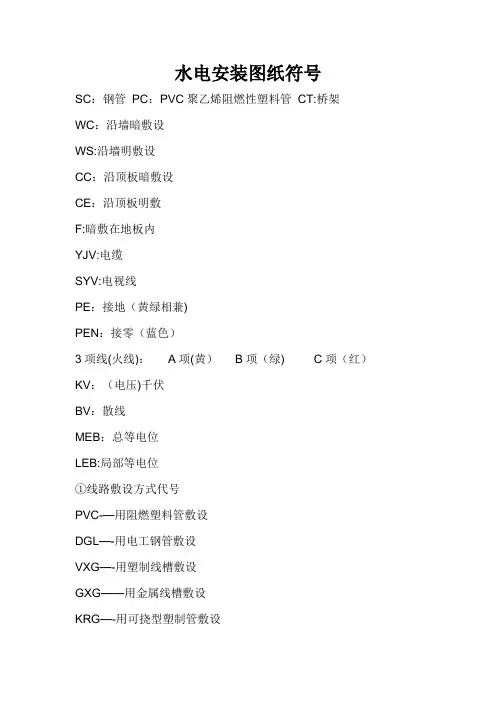

水电安装图纸符号SC：钢管PC：PVC聚乙烯阻燃性塑料管CT:桥架WC：沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设CE：沿顶板明敷F:暗敷在地板内YJV:电缆SYV:电视线PE：接地（黄绿相兼)PEN：接零（蓝色）3项线(火线)：A项(黄）B项（绿) C项（红）KV：（电压)千伏BV：散线MEB：总等电位LEB:局部等电位①线路敷设方式代号PVC-—用阻燃塑料管敷设DGL—-用电工钢管敷设VXG—-用塑制线槽敷设GXG——用金属线槽敷设KRG—-用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA—-暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L—-链吊式G———管吊式B-—壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法'⑦配电线路的标注方法a——b(c×d)e--f其中：a-—回路编号b-—导线型号c——导线根数d-—导线截面e——敷设方式及穿管管径f—-敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法：其中：a-—灯数b--型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，We—-灯泡安装高度，mf—-安装方式L—-光源种类，白炽灯或荧光灯ZR代表阻燃-BV代表铜芯独股线—2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线—1*2。
5代表一条2.5平方毫米直径的线）PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆(5＊4）代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC。
水电图纸符号大全LA ——暗设在梁内SC: 钢管PC:PVC 聚乙烯阻燃性塑料管CT:桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线PE:接地(黄绿相兼) PEN: 接零(蓝色) 3 项线(火线):A 项(黄) B 项( 绿) C 项(红)KV:( 电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC ——用阻燃塑料管敷设DGL ——用电工钢管敷设VXG——用塑制线槽敷设GXG ——用金属线槽敷设KRG ——用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ——沿柱敷设QM ——沿墙敷设PL ——沿天棚敷设③线路暗敷部位代号ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA ——暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D ——吸顶式L——链吊式G———管吊式B ——壁装式R ———嵌入式BR ———墙壁内安装(4) 设备标注方法’⑦配电线路的标注方法a——b(c ×d)e ——f 其中：a-- 回路编号b-- 导线型号c-- 导线根数d-- 导线截面e-- 敷设方式及穿管管径f-- 敷设部位表示2 根导线表示3 根导线表示n 根导线ACE ：在能进入人的吊顶内敷设⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-- 灯数b-- 型号或编号c-- 每盏照明灯具的灯泡个数d-- 灯泡容量，We-- 灯泡安装高度，mf--安装方式L-- 光源种类，白炽灯或荧光灯PVC 管：PC20 、焊接钢管：SC20 、扣压式镀锌薄壁电线管：KBG20 、紧定式镀锌薄壁电线管：JDG20 、二、电气设计施工图中常用线路敷设方式：SR ：沿钢线槽敷设BE ：沿屋架或跨屋架敷设CLE ：沿柱或跨柱敷设WE ：沿墙面敷设CE ：沿天棚面或顶棚面敷设BC ：暗敷设在梁内CLC ：暗敷设在柱内WC ：暗敷设在墙内CC ：暗敷设在顶棚内ACC ：暗敷设在不能进入的顶棚内FC ：暗敷设在地面内SCE ：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT- 桥架MR- 金属线槽M- 钢索CP- 金属软管PR- 塑料线槽RC- 镀锌钢管二，导线敷设方式的表示DB- 直埋TC- 电缆沟BC- 暗敷在梁内CLC- 暗敷在柱内WC- 暗敷在墙内CE-沿天棚顶敷设CC- 暗敷在天棚顶内SCE-吊顶内敷设F- 地板及地坪下SR- 沿钢索BE- 沿屋架，梁WE- 沿墙明敷三，灯具安装方式的表示CS- 链吊DS- 管吊W-墙壁安装C-吸顶R- 嵌入S-支架CL- 柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCWelcom e To Download !!!欢迎您的下载，资料仅供参考！。
线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管， CT：电缆桥架，CP：金属软管，SR钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设AC E：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
水电安装图纸符号SC：钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设CE：沿顶板明敷F：暗敷在地板内YJV：电缆SYV：电视线PE:接地（黄绿相兼）PEN：接零(蓝色)3项线（火线): A项（黄）B项(绿) C项(红）KV:(电压)千伏BV：散线MEB：总等电位LEB：局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG-—用塑制线槽敷设GXG--用金属线槽敷设KRG-—用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L--链吊式G———管吊式B-—壁装式R-——嵌入式BR———墙壁内安装（4）设备标注方法’⑦配电线路的标注方法a——b(c×d)e--f其中: a——回路编号b—-导线型号c--导线根数d——导线截面e——敷设方式及穿管管径f——敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法:其中:a-—灯数b--型号或编号c-—每盏照明灯具的灯泡个数d-—灯泡容量,We--灯泡安装高度，mf-—安装方式L—-光源种类,白炽灯或荧光灯ZR代表阻燃-BV代表铜芯独股线-2＊2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线—1*2.5代表一条2。
5平方毫米直径的线）PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆(5*4）代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架(或托盘)内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K2、表示线路敷设部位的文字代号: 沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC。
水电图纸符号大全SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯计算机辅助管理物理基础工业工程。
表示水电线路敷设方法的文字符号：名称符号（括号中是旧符号）暗敷C（A）明敷E（M）铝线卡AL（QD）电缆桥架CT金属软管 F水煤气管G、SC（G）瓷绝缘子K、PK（CP）钢索M、S（S）金属线糟MR（XC）电线管T、MT（DG）塑料管P、PC（VG）塑料线卡PL（XQ）含尼龙线卡塑料线糟PR（XC）钢管S、SC（G）（资料引自《电气制图与读图》，P．193）现在电气设计上新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。
在线路敷设方式的标注好有几符号，简单的归纳一下有：1、（最近）标注文字符号；另用符号：2、新的；3、旧的7-01穿焊接钢管敷设1、SC 2、无3、G穿水煤气管（厚壁）1、无2、RC 3、GG7-02 穿电线管敷设1、MT 2、TC 3、DG7-03 穿硬塑料管敷设1、PC 2、无3、VG7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG穿PVC管敷设1、PC 2、GY 3、SG7-05 用桥架敷设1、CT7-06 金属线槽敷设1、MR钢线槽敷设2、SR7-07 塑料线槽敷设1、PR 3、XC7-08 沿钢索敷设1、M 3、S7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC7-10 穿金属软管敷设1、CP 3、SPG7-11 直接埋设1、DB7-12 电缆沟敷设1、TC7-13 混凝土排管敷设1、CE扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。
你不仅要买图集掌握最近使用的符号，还要收集老符号，因为在图纸经常会出现较新的老符号或老掉牙的老符号（是以拼音组合的如D电线G管，敷设部位也是这样的，如D地面下A暗敷、P平顶上A暗敷）三芯电缆通俗来说，就是一根电缆里面有三根芯线。
如果用于220V电压，那么，三芯线分别是一根火线（相线），一根零线，再一根就是接地线了。
如果用于380V电压，那么，三芯线就是三根相线。
