关于电子式与机电式电能表在实际应用中的区别

关于电子式与机电式电能表在实际应用之间的区别[摘要]：通过电子式与机电式电能表在实际工作中的应用，在两者结构、功能及其误差稳定性之间的对比，电子式电能表在这些方面有明显的优势，我公司电子式电能表已经逐步取代了机电式电能表的作用，电子式电能表在计量管理中的优势越加显著。

关键词: 电子式机电（感应）式电能表区别1前言：电子式电能表是一种工作原理与传统的感应式电能表完全不同的新型电能计量仪表，随着电子技术的发展，电子元器件质量的提高，一些国内、国外生产的单相、三相电能表已逐步被推广使用。

在改变了“电子式电能表不可靠、不稳定”的观念，而且展示了电子式电能表性能和功能上的许多优点。

现在普遍使用的感应式电能表由于受其工作原理和制造工艺，制造材料等方面的制约，在降低表计功耗，提高表准确度和开发表计的功能方面是有限度的。

而电子式电能表在这些方面有明显的优势，我公司电子式电能表已经逐步取代了机电式电能表的作用，电子式电能表在计量管理中的优势越加显著。

2分析与探讨结合我公司使用情况及目前电子表的应用实践，从以下几方面进行探讨。

2.1在结构方面上的差异1）机电式（感应）式电能表的种类很多，但无论其规格、型号是否一致，它们的结构是大致相同。

一般是有驱动元件、转动元件、制动元件、轴承、计度器、调整装置以及基架、名牌、端钮盒和表壳等组成。

2）电子式电能表种类很多，但无论其规格、型号是否一致，一般是有输入变换电路、模拟乘法器电路、U/F（I/F）转换器、A/D转换器、显示器件及其驱动电路等组成。

通过二者之间结构的对比，就可以显而易见的看出电子式电能表比较优越。

2.2、在工作原理原理上得的差异1）机电式电能表的电能测量原理是当电能表接入交流电路中，由于电压工作磁通和电流工作磁通产生的涡流，电流工作磁通和电压工作磁通产生的涡流在空间上不相重合，而且在时间上有相位差，且在空间相对位置不同的电流和磁通之间都会产生力的作有。

这个力在圆盘上产生转动力矩，使电能表的圆盘按一个方向不停地转动。

机械式电能表和电子式电能表比较一;工作原理：目前使用的电能表有两种：一种是机械式电能表又称感应式电能表,一种是电子式电能表;它们由于出现的年代不一样,因而其工作原理截然不同;机械式电能表的工作原理是：当电能表接入电路时,电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相,分别在圆盘上感应出涡流,由于磁通与涡流的相互作用而产生转动力矩使圆盘转动,因磁钢的制动作用,使圆盘的转速达到匀速运动,由于磁通与电路中的电压和电流成正比例,使圆盘在其作用下以正比于负载电流的转速运动,圆盘的转动经蜗杆传动到计度器,计度器的示数就是电路中实际所使用的电能;电子式电能表是近几年随着电子工业的发展而出现的,它是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号,用分流器或电流互感器将电流信号变成可用于电子测量的小信号,利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法,并对电能进行累计,然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示,或送微计算机处理后进行数码显示;二;电能表简单分类：电能表是专门用来测量电能累积值的仪表,电力企业用以计量发电量,用电量、供电量、损耗电量、销售电量等数值均依赖于电能表;所以有人也把电能表比作电力工业销售产品的一杆秤;上面所说的机械式电能表与电子式电能表是按照电能表的结构原理进行分类的,也是最常用的分类方法;除了这种分类之外,电能表还可以按以下标准进行分类：1、按照所测不同电流种类可分为：直流式和交流式二种;2、按照电能表的用途可分为：单相电能表、三相有功电能表、三相无功电能表、最大需量表、复费率电能表、损耗电能表;3、按电能表的接线方式不同可分为：直接接入式、经互感器接入式、经万用互感器接入式；同时也分为单相、三相三线和三相四线等;4、按照电能表的等级划分为：普通有功电能表0.2或0.2S级、0.5或0.5S级、1.0级、2.0级,普通无功电能表2.0级、3.0级;标准电能表分为0.5级、0.2级、0.05级、0.02级、0.01级;三;机械式电能表与电子式电能表的比较机械式电能表与电子式电能表诞生于不同的年代,原理也大不相同,为什么这两种电能表还能并存呢这是由它们各自的优缺点所决定的;这两种电能表在性能上有什么样的优缺点呢1、稳定性电子表因采用锰铜等高稳定性材料制作电流采样元件,高质量的电路作运算处理元件,因此总体的稳定性很好,用户在安装前可以实现免调,工作中的调校周期也可以大大延长,从而节省了人工;机械表因采用机械转动方式工作,摩擦力不稳定,因此稳定性与电子表相比显得较差,经运输后准确度就可能更差,在安装之前必须重新调校;安装运行后的表由于上述原因,稳定性又会逐渐变差;2、精度电子表电路中的A/D模数变换器的精度可达2-14以上,因此分辨力和精度很高,可以设计0.5级以上的高精度电能表;因此,电网管理中计量精度可大大提高,线损统计也可以更为准确;机械表由于采用磁路结构非线性失真大,一致性差,因此要采用各种补偿机构,采用补偿机构又降低了稳定性,也不利于生产使用中的调校,因此要生产精度高的机械电能表的难度相当大;3、灵敏度电子表的电子线路本身灵敏度极高,可比机械表高一个数量级,而且可以长时间保持这种高灵敏度;机械表的机械摩擦阻力是原理性的问题,目前无法克服,特别是在低转速时,机械摩擦力接近静态摩擦力,数值明显提高,因而计量漏洞将增大,长时间工作后尤其如此;4、线性动态范围与计量准确度由于电子表的采样元件、A/D变换元件、放大电路等的线性好,使得电子表的线性动态范围较大,适应性很强,特别适合于用电量变化大的地方,能保证大小电流时计量精度不变;机械表的线性动态范围小,原因是非线性因素太多,如小电流低转速时受制于摩擦力上升、磁阻上升等因素,大电流时磁路容易产生磁路饱和,因此当用电量变化很大时计量精度将受到很大影响;5、功耗由于电子表采用的CMOS元件,自身功耗很小,例如一只单相电子表的每月功耗约为0.3～0.5kW·h;而机械表的功耗约为每月0.8～1kW·h;不要小看了这0.5kW·h左右的差别,对一个拥有几十万只甚至上百万只电能表的大电网而言,这个总数是十分庞大的,对电网的节能效果及电网的管理成本影响十分巨大;6、防窃电效果由于电子线路内部在设计上很容易实现对付各种窃电行为防范措施,因此电子表在防窃电功能上要比机械表强得多。

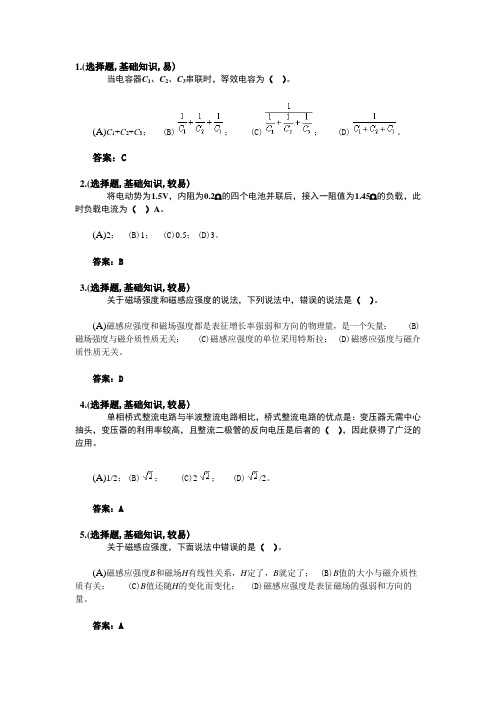

电能表修校专业理论知识模拟试题含答案1、电容器在直流稳态电路中相当于（）。

A、短路B、开路C、高通滤波器D、低通滤波器答案：B2、工作条件下，复费率电能表标准时钟平均日计时误差应不得超过（）s/d。

A、0.1B、0.5C、1D、2答案：B3、电力系统的供电负荷，是指（）。

A、各工业部门消耗的功率与农业交通运输和市政生活消耗的功率和B、综合用电负荷加各发电厂的厂用电C、综合用电负荷加网络中损耗的功率之和D、综合用电负荷加网络损耗率和厂用电之和答案：C4、电能表现场校验标准至少每（）在实验室比对一次。

A、1个月B、3个月C、6个月D、12个月答案：C5、当两只单相电压互感器按V，v12接线，如果二次空载时，二次线电压Uab=0V，Ubc=100V，Uca=100V，那么（）。

A、以上都有可能B、电压互感器一次回路A相断线C、电压互感器一次回路B相断线D、电压互感器一次回路C相断线答案：B6、当两只单相电压互感器按Vv接线，二次线电压Uuv=100V，Uvw=100V，Uwu=173V，那么可能是电压互感器（）。

A、一次绕组U相或W相极性接反B、二次绕组B相极性接反C、二次绕组U相或W相极性接反D、二次绕组V相极性接反答案：C7、安装在用户处的35kV以上计费用电压互感器二次回路，应（）。

A、不装设隔离开关辅助融点和熔断器B、不装设隔离开关辅助融点，但可装设熔断器C、装设隔离开关辅助融点和熔断器D、装设隔离开关辅助融点答案：B8、当判断载流体在磁场中的受力方向时，应当用（）。

A、左手定则B、右手定则C、右手螺旋定则D、楞次定律答案：A9、全电子式多功能与机电一体式的主要区别在于电能测量单元的（）不同。

A、数据处理方法B、测量原理C、结构D、采样信号答案：B10、标准电能表的预热时间一般为：（）。

A、按其技术要求确定B、电压、电流线路各1hC、电压线路1h、电流线路30minD、电压线路1h，电流线路15min答案：A11、在额定频率、额定功率因数及二次负荷为额定值的（）之间的任一数值内，测量用电压互感器的误差不得超过规程规定的误差限值。

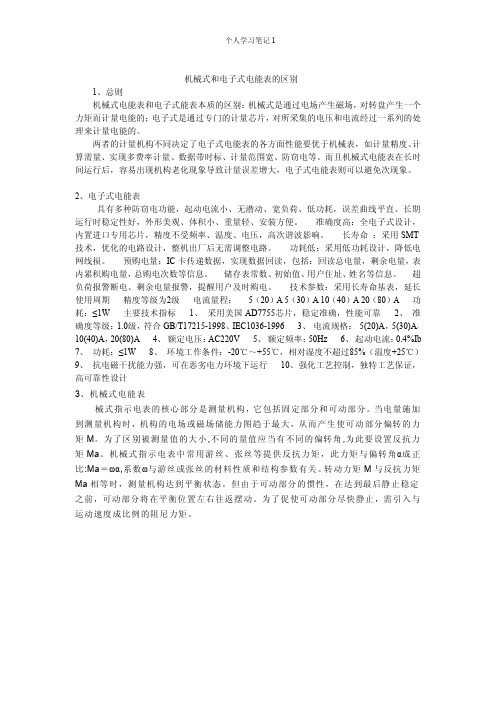

个人学习笔记1机械式和电子式电能表的区别1、总则机械式电能表和电子式能表本质的区别：机械式是通过电场产生磁场，对转盘产生一个力矩而计量电能的；电子式是通过专门的计量芯片，对所采集的电压和电流经过一系列的处理来计量电能的。

两者的计量机构不同决定了电子式电能表的各方面性能要优于机械表，如计量精度、计算需量、实现多费率计量、数据带时标、计量范围宽、防窃电等。

而且机械式电能表在长时间运行后，容易出现机构老化现象导致计量误差增大，电子式电能表则可以避免次现象。

2、电子式电能表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。

准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。

长寿命：采用SMT 技术，优化的电路设计，整机出厂后无需调整电路。

功耗低：采用低功耗设计，降低电网线损。

预购电量；IC卡传递数据，实现数据回读，包括：回读总电量，剩余电量，表内累积购电量，总购电次数等信息。

储存表常数、初始值、用户住址、姓名等信息。

超负荷报警断电、剩余电量报警，提醒用户及时购电。

技术参数：采用长寿命基表，延长使用周期精度等级为2级电流量程；5（20）A5（30）A10（40）A20（80）A功耗：≤1W主要技术指标1、采用美国AD7755芯片，稳定准确，性能可靠2、准确度等级：1.0级，符合GB/T17215-1998、IEC1036-19963、电流规格：5(20)A，5(30)A，10(40)A，20(80)A4、额定电压：AC220V5、额定频率：50Hz6、起动电流：0.4%Ib 7、功耗：≤1W8、环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）9、抗电磁干扰能力强，可在恶劣电力环境下运行10、强化工艺控制，独特工艺保证，高可靠性设计3、机械式电能表械式指示电表的核心部分是测量机构，它包括固定部分和可动部分。

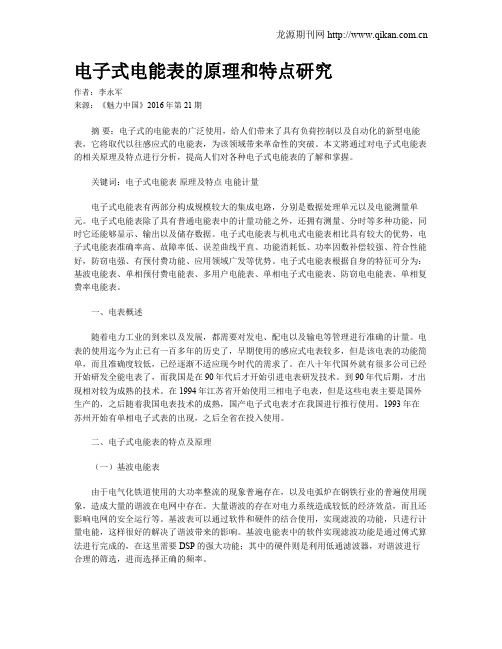

电子式电能表的原理和特点研究作者：李永军来源：《魅力中国》2016年第21期摘要：电子式的电能表的广泛使用，给人们带来了具有负荷控制以及自动化的新型电能表，它将取代以往感应式的电能表，为该领域带来革命性的突破。
